第一章汽车电器设备基础知识ppt课件

第一章汽车电器设备基础知识ppt课件
五、实训要求
(１)上课前应阅读实验指导书中相应的部分，明确实验的内容和要求； (２)根据实验内容阅读教材中的有关章节，弄清基本概念和方法，使实验能顺利 完成； (３)根据实验步骤，填写好实验报告后，交给教师批阅。 (４)５人一组，选好组长，做好实训报告记录。
ppt精选版
35
六、实训步骤
１、测量A、B插座； ２、测量危险报警器开关； ３、测量刮水器开关； ４、测量灯光控制开关。
ppt精选版
25
汽车接线盒
2021/6/20
ppt精选版
26
➢ 目录
➢ 汽车电器设备 ➢ 汽车电器设备的特点 ➢ 汽车电器设备系统的主要组成 ➢ 实训项目
ppt精选版
27
汽车电器设备的特点
单线制；
所谓所所单谓谓线两用搭制个电铁，电设就，源备是就，并利是就联用采是，汽用指就车蓄是单发电指线动池 汽制机和车时、发上底，电的盘将机各和蓄两种车电个用身池供电等电设的金电备一属
机个源都件电。采作用极蓄为并用电各联池导种方是线用式辅电连与助设接电电备到源源的发连，共动接在用，机汽连每或车线个未底(俗用运盘称电转等搭设时金铁备向)属都，有车由而关体各用用自电上电串设。设备
负极搭铁；
到若备联电蓄供在源电其电只；支池需发路的另电中负设机的一极是专根连主用导接电开线到源关。金，控任当制属何发，车一动互体个机不上电运产路，转生中称到干的为一扰电负定。流极转都速搭是后铁从，；
汽车电器设备基础知识
ppt精选版
1
➢ 目录
➢ 汽车电器设备 ➢ 汽车电器设备的特点 ➢ 汽车电器设备系统的主要组成 ➢ 实训项目
ppt精选版
2
汽车电器设备
汽车电器设备是衡量汽车先进水平的标准之一。 汽车的电子控制技 术是随着电子技术的发展和汽车相关法规(油耗法规、排放法规和安全法 规)要求的提高而逐步发展起来的。

汽车电气设备全ppt课件

汽车电气设备全ppt课件

30 15 X
K5-转向指示灯；K6-报警指示灯；K7-制动液面、驻车指示灯；K10-除霜器指示灯；M5-左转向 灯；M6-左后转向灯；M7-右转向灯； M8-右后转向灯； M9-左制动灯； M10-右制动灯； M16-左 倒车灯；M17-右倒车灯；J4-喇叭继电器；E3-危急报警灯开关；F-制动灯开关；F4-倒车灯开关； E2-转向灯开关；F9-驻车制动灯开关； J2-闪光继电器；H-喇叭按钮； H 1-喇叭；S18-喇叭继电 器及驻车制动灯熔断器S4-危急报警灯熔断器； S2-制动灯熔断器； S9-转向灯熔断器； S15-倒车 灯熔断器；S16-喇叭熔断器
配光镜的几何形状
结构类型： 按光学组件的结构类型不同，前照灯可分为可拆式、半
封闭式和全封闭式三种 。
全封闭式前照灯 1-配光镜；2-反射镜；3-接头；4-灯丝
半封闭式前照灯 1-配光镜；2-灯泡；3-反射镜；
4-插座；5-接线盒；6-灯壳
近光灯防眩目措施如下： （1）近光灯丝装在焦点上方 将近光灯丝装在反射镜焦点上方，使近光灯的光线经反射 镜反射后绝大部分投向路面，从而具有一定的防止眩目的作 用。 （2）在近光灯丝下方设配光屏 用配光屏挡住近光灯丝射向反射镜下半部的光线，从而消 除了近光灯光束向斜上方照射的部分，使防眩目效果得到进 一步改善。 （3）采用非对称近光光形 配光屏安装时偏转一定的角度，使近光的光形分布不对称， 不仅可以防止驾驶员眩目，还可以防止迎面而来的行人眩目， 并且照亮同方向的人行道路，更加保证了汽车行驶的安全。
转向信号灯电路主要由转向信 号灯、闪光器、转向灯开关等组 成。转向信号灯的闪烁是由闪光 器控制的。
许多汽车转向信号灯和示宽灯 装在一起，采用双灯丝结构。功 率高的是转向信号灯，以保证在 示宽灯亮时，转向信号灯的闪烁 仍然可以明显分辨。

汽车电器课件ppt

汽车电器课件ppt

CHAPTER 04
汽车照明与信号系统
前照灯
前照灯的作用
提供照明，改善夜间或低光条件下的能见度，帮助驾驶者看清前 方路况。
前照灯的类型
远光灯、近光灯、转向灯和辅助灯等。
前照灯的规格与标准
根据不同国家和地区的法规，前照灯的规格和标准也有所不同。
雾灯
1 2
雾灯的作用
提供高亮度的灯光，帮助驾驶者在雾、雨、雪等 恶劣天气条件下看清前方路况。
蓄电池、发电机、导线、 保险丝盒等。
电路图识读
掌握电路图的基本要素， 理解电路图的布局和标注 方法。
电路故障诊断
通过检测电压、电流等参 数，判断电路故障原因。
电源系统常见故障与排除
蓄电池故障
电路故障
充电不足、电解液泄漏等，需更换蓄 电池或修理。
保险丝熔断、导线接触不良等，需更 换保险丝或修理线路连接。
死制动系统等。
智能化阶段
现代汽车电器系统已经进入了智 能化阶段，许多高级的控制系统 和智能设备被广泛应用，如智能 驾驶辅助系统、车载互联系统等
。
汽车电器系统的分类与特点
分类
汽车电器系统可以根据不同的分类标准进行分类，如按照功能可以分为电源系统、起动系统、点火系统等；按照 控制方式可以分为机械控制、电子控制和智能控制等。
发电机故障
不发电、发电量不足等，需检查发电 机调节器和励磁绕组等。
CHAPTER 03
汽车启动系统
起动机
总结词
起动机是汽车启动系统中的重要组成部分，它的作用是将蓄 电池的电能转化为机械能，驱动发动机运转，从而使汽车启 动。
详细描述
起动机通常由直流电动机、传动机构和控制装置组成。直流 电动机通电后产生旋转磁场，驱动转子旋转；传动机构将电 动机的旋转力矩传递给发动机曲轴；控制装置负责接通或切 断电动机和蓄电池之间的电路。

汽车电器培训课件

汽车电器培训课件

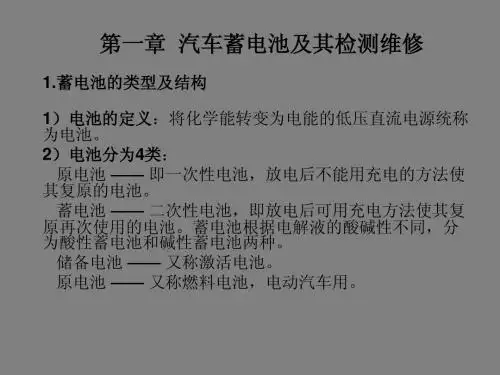

第三章 汽车启动系统及其检测维修 3.启动机检修
1)每次启动不得超过5秒，在此启动应停歇10～15 秒。
2)电刷长度不得小于7～10 mm。 3)磁场绕组、电磁绕组不得有断、短路、搭铁。 4)启动运转无力，其主要原因有：蓄电池存电不足；
温度过低；电缆尺寸过小；启动机有故障；发动 机有故障。
启动机不转,开关电路断开；蓄电池接头电阻过 大；电枢发卡；齿轮发卡；启动机有故障。
• 1.当发动机在高于怠速运转时，充电指示灯亮，说明发电 机出现不发电故障。可能故障原因有：①V型带松动打滑； ②线路故障，充电系统电路中连接导线断裂、脱落等；③ 发电机故障，可能是硅二极管短路、断路，定子绕组或磁 场绕组有短路、断路故障，电刷在电刷架内卡住等；④电 压调节器有故障。
• 2.排出方法，首先检查V型带是否过松打滑，各部分导线 连接是否牢靠，发电机接线是否正确。如正常，在调节器 上用导线将“S”和“F”两接线柱短接，并起动发动机， 保持怠速（中速以下）状态运转。如果充电指示灯熄灭， 说明电压调节器有故障。
第二章 汽车充电系统及其检测维修 2. 电压调节器
• 1）触点式电压调节器
•
触点式电压调节器又称电磁振动式电压调节
器，分为双极触点式和单级触点式两种。双极触
点式有两对触点，常闭触点为低速触点，常开触
点为高速触点；单级触点式只有一对触点。
•
其工作原理是通过改变触点式闭合或断开的
时间长短来改变激磁电流的大小，从而使输出电
的部分。由转轴、两块爪形磁极、磁轭、激磁 绕组、滑环等部件组成。
•
定子 —— 又称电枢，是三相同步交流发电
机产生三相交流电的部件。由铁芯和三相星形
连接的绕组组成。
•

汽车电器培训课件

汽车电器培训课件

第四章 汽车点火系统的检测与维修 3、电子点火系统 １）磁感应式电子点火系统 磁感应式电子点火系统由信号发生器、 电子点火器、火花塞、专用点火线圈等组 成。 信号发生器装在分电器内，由信号转子、 传感线圈、铁芯和永久磁铁组成，其功用 是产生信号电压，控制点火装置的工作。
第四章 汽车点火系统的检测与维修 5、 点火系的维修与检修 • • • • １） 汽车行驶1000Km后清洁检查维护。 ２） 检查调整点火正时。 ３） 利用示波器分析波形。 ４） 用频闪法，缸压法检测点火提前角。
第二章 汽车充电系统及其检测维修
• 3）整流器 • 常见的整流器由六只二极管组成。元 件板上装三只正极二极管，后端盖上装三 只负极二极管，接在发电机三相绕组上， 组成全波桥式整流电路，将发电机发出的 三相交流电变为直流输出。 • 4）交流发电机工作原理
第二章 汽车充电系统及其检测维修 2. 电压调节器
第四章 汽车点火系统的检测与维修 3) 点火提前角
从火花塞产生电火花开始，到活塞到达上止点为止，曲轴 所转过的角度称为点火提前角。 点火提前角过小，发动机易过热，功率下降。 点火提前角过大，发动机易产生爆震，损坏机件。 影响点火提前角的因素： 发动机转速高，点火提前角应增大，由离心式点火提前 器调整。 发动机负荷增大，点火提前角应减小，由真空式点火提 前器调整。 燃油品质改变，由辛烷值选择器调整。 另外，混和气成分，残余废气，进气压力，压缩比等都 对点火提前角有一定的影响。
第三章 汽车启动系统及其检测维修 2）工作原理
通电线圈在磁场中受电磁转矩的作用而旋转， 从而启动发动机。启动电流200A~600A(汽 油机)，柴油机在100A以上。
第三章 汽车启动系统及其检测维修 3.启动机检修
1)每次启动不得超过5秒，在此启动应停歇10～15 秒。 2)电刷长度不得小于7～10 mm。 3)磁场绕组、电磁绕组不得有断、短路、搭铁。 4)启动运转无力，其主要原因有：蓄电池存电不足； 温度过低；电缆尺寸过小；启动机有故障；发动 机有故障。 启动机不转,开关电路断开；蓄电池接头电阻过 大；电枢发卡；齿轮发卡；启动机有故障。

汽车电器课件PPT课件(15页)

汽车电器课件PPT课件(15页)
平时成绩以实践课为主各占20％作为本 门课程的最终成绩。
学习方法
1、讲炼结合，课上课下1：2甚至更多 2、注重实践 3、充分利用图书管资料 4、师生多交流 希望:
汽车电器系统的共同特点
汽车电器设备有四个特点： 1、单线制：电源到用电设备只有一根 导线，用汽车
的金属机体作为公共（导线）回路，这种电路连接方 式称为单线制。 2、负极搭铁：蓄电池负极接公共（导线），用电器 负极也接公共（导线） 3、两个电源：蓄电池、发电机 4、低压直流供电：目前有12V、24V两种电 源 5、各用电器并联
明、信号等。 4) 汽车信息显示系统：包括指示汽车工作状况
的各种仪表、报警灯信息显示装置等。 5) 辅助电器系统： 空调、刮水器、收音机、
电动座椅、电动门窗、防盗系统、汽车安全 系统等。
2、用电设备
6） 电子控制系统：包括 电子控制喷射系统； 电子控制点火系统； 自动变速器； 制动防抱死； 四论转向、电控悬架、巡航控制
汽车电器系统的组成
1、汽车电源
2、用电设备
3、配电装置
1、汽车电源
汽车上有两个电源： 1）蓄电池：是汽车的辅助电源 2）发电机：是汽车的主要电源
蓄电池和发电机组成汽车电源系统
2、用电设备
1) 起动系统：功用是启动发动机。 2) 点火系统 ：功用是产生电火花，点燃混合
气。 3) 照明与信号系统 : 为汽车提供各种用途的照
汽车电器
问你两个 问题
1、汽车有哪几部分构成？ 2、你对汽车电器了解多少？
汽车电器在汽车中的地位
汽车是由 发动机
底盘
四部分组成的。
车身
电器
汽车电器性能的好坏直接影响汽车
的动力性、经济性、安全性、可靠性、 舒适性及飞起污染等方面的性能

汽车电器课件

汽车电器课件

四．灯光线路断路、短路的检测
⑴ 断路的检测方法 自制一小试灯（车用灯泡2～5W），一端焊铁夹，另一端为触针。 铁夹搭铁，触针依次接触从点火开关到用电器之间的开关、保险、 插接器等，试灯应点亮，否则表明在亮与不亮之间的线路上存在断 路故障，如图所示。
照明系统灯具的位置
⒉前照灯
前照灯俗称大灯，装在汽车头部的两侧，用来照亮车前的道路， 前照灯有两灯制和四灯制之分。常见前照灯由远光灯、近光灯、停车灯、 转向灯、小灯日间行车灯等组成
前照灯组成
前照灯结构
3.小灯和牌照灯
小灯又称位置灯或示宽灯，装于汽车前后部两侧，以示意其轮廓和存在， 灯泡功率一般为5 W，前小灯灯光一般为白色，后小灯又称尾灯（图3-1-7， 灯光为红色，以警示车后方车辆和行人，其控制线路通常与前照灯一体。
驻车灯电路
液压式制动报警开关如图a所示，它装在制动总泵的前端，其工 作过程如下：当踩下制动踏板时，制动系管路中液压增大，膜片拱 曲，动触片接通接线柱，报警灯开关导通，制动报警灯发亮。松开 制动踏板，液压降低，在弹簧作用下，动触片回到原位，制动报警 灯便熄灭。
气压式制动开关如图b所示，其工作过程与液压式报警灯开关基 本相似，它们的主要区别在于工作介质不同。
⑵
倒车语音报警器
IC1是储存有语音信号的集成电路，集成块IC2是功率放大集成 电路，稳压管VD用于稳定语音集成块IC1的工作电压。为防止电源电 压接反，在电源的输入端使用了四个二极管组成的桥式整流电路， 这样无论它怎样接入12V电源，均可保证电路正常工作。
⒊
制动灯及其电路
汽车制动时，踩下制动踏板，制动报警灯发亮，以警告后方行 驶的车辆。制动信号灯电路由制动开关、制动信号灯、电源等组成。

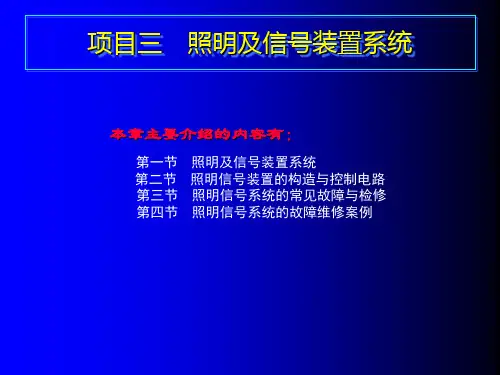

本节主要介绍的内容有：

《汽车电气系统》PPT课件

《汽车电气系统》PPT课件

驻车刹车使用灯（Parking Brake Lamp）
冷却水温警告灯（Water Temperature Lamp）
阻风门使用灯（C精h选o课c件kpLpt amp）
47
照明系统要求
不同汽车的照明及信号系统是不完全相同的，除了美观、 实用外，必须满足两个要求
1、一是保证运行安全； 2、二是符合交通法规。
精选课件ppt
43
2. 无触点电子点火系的组成
点火开关：作 用是控制电路
通电。
点火线圈：作用是将 12V低压电变为15～
25KV高压电。
火花塞：作用是 将高压电引入气 缸并产生火花点
燃混合气。
电源：作 用是供给
电能
点火器：作 用是控制初 级电路通断
分电器：提供点火信 号；按顺序分配火花 到各缸；按发动机工
精选课件ppt
13
蓄电池保养规定
每1～2个月应将蓄电池从车上拆下，在充电室 给予补充充电一次，以延长蓄电池寿命.
带电解液存放的蓄电池每1～2个月补充充电一 次，以防止硫化
精选课件ppt
14
2.发电机
· 发电机为主电源，发电机正常工作时，由 发电机向全车用电设备供电，同时给蓄电池充 电。
汽车所用的发电机有直流发电机、交流发 电机。
·调节器的作用是使发电机的输出电压保持
恒定。
精选课件ppt
15
（1）发电机的功用
发电机是汽车的主要电源，其功用是在发动
机正常运转时（怠速以上），向所有用电设备
（起动机除外）供电，同时向蓄电池充电。
精选课件ppt
16
（2）发电机的分类
汽车用发电机可分为直流发电机和交流发电机， 由于交流发电机在许多方面优于直流发电机， 直流发电机已被淘汰，目前所有汽车均采用交 流发电机。

汽车电器及电子系统PPT课件

汽车电器及电子系统PPT课件
汽车电器及电子系统ppt课件
目录
CONTENTS
• 汽车电器系统概述 • 汽车电子控制系统 • 汽车电器及电子系统的应用 • 汽车电器及电子系统的故障诊断与维修 • 未来汽车电器及电子系统的发展趋势
01 汽车电器系统概述
CHAPTER
汽车电器系统的定义与组成
汽车电器系统的定义
汽车电器系统是汽车中所有电器设备 的总称，包括电源、起动机、点火系 统、照明与信号装置等。
节能Байду номын сангаас保
随着技术的进步，汽车电器系统在 节能环保方面也发挥了重要作用， 如电动汽车的普及等。
汽车电器系统的发展历程
初期阶段
未来趋势
早期的汽车电器系统比较简单，主要 由电源系统和照明系统组成。
未来汽车电器系统将更加智能化、电气化 和网络化，如自动驾驶、车联网等技术的 应用将进一步推动汽车电器系统的发展。
等，初步判断故障部位。
听诊法
通过听汽车电器及电子系统工 作时的声音，判断是否存在异 常响声，从而确定故障部位。
触摸法
通过触摸汽车电器及电子系统 相关部件，感受温度、振动等 参数，判断是否存在异常。
替换法
用正常部件替换可能存在故障 的部件，观察系统是否恢复正 常工作，从而确定故障部位。
常见故障及排除方法
电子控制系统的发展历程
总结词
汽车电子控制系统的发展经历了从单个部件的电子化 到集中控制系统的演变。
详细描述
最初，汽车电子控制系统主要用于单个部件的电子控 制，如燃油喷射、点火等。随着微处理器和集成电路 技术的不断发展，汽车电子控制系统逐渐向集中控制 系统演变。现在，许多汽车都采用集中控制系统，将 多个电子控制单元集成在一起，实现整车控制和信息 共享。未来，随着传感器、通信和人工智能技术的不 断发展，汽车电子控制系统将更加智能化和自动化。

汽车电器概述.ppt

汽车电器概述.ppt
• 一个人永远也无法预料未来，所以不要延缓想过的生活， 不要吝于表达心中的话， 因为生命只在一瞬间。
人生太短，聪明太晚(5)
• 记住！ • 给活人送一朵鲜花，强过给死人送贵重的花圈，
每个人的生命都有尽头，许多人经常在生命即将 结束时，才发现自己还有很多事没有做，有许多 话来不及说，这实在是人生最大的遗憾。 • 别让自己徒留「为时已晚」的空余恨。逝者不可 追，来者犹未卜，最珍贵、最需要实时掌握的 「当下」，往往在这两者蹉跎间，转眼错失。
•
如果我感到贫穷，我就想象我将要富有。
•
现在我明白了：
•
人类惟一的限制就是想象力。我之所以没有成功，原
因就在于我不知道如何使用我的想象力。现在，我精通这
个技巧，我将从中受益。最大的回报将是成功和愈加快乐。
你会管理时间吗?
如何让自己一天的时间不止24小时 呢?这里有一些总结:
人生成功第9课
•
让自己快乐。
调查表明，我们当中70%的人在生活中时间有临床性的抑郁现象。
如今我们有这么多的机遇，为什么我们还这么不快乐呢？
人们尝试各种东西：金钱，权利，事业，婚姻，离婚，酒精，摇滚甚至 毒品，但我们大多数人只是想要得到一样东西－快乐。
快乐是人的一种自然的身心状态；我们只要去相信快乐，让自己感受快 乐。
人生成功第3课
•
在困境中寻找成功的希望
逆境是一所最好的学校。每一次失败，每一次打击，每一次损失， 都蕴育着成功的萌芽，都教会我在下一次有更出色的表现。我再也不 会逃避现实，也不会拒绝从以往的错误中获取经验，我不再因此而促 成自己的失败。因为我知道，宝玉不经磨砺就不能发光，没有，我也 不能完善自我。
•
做一个终生学习的人，离开学校并不意味着学习就结束了。

汽车电器分解PPT课件

汽车电器分解PPT课件

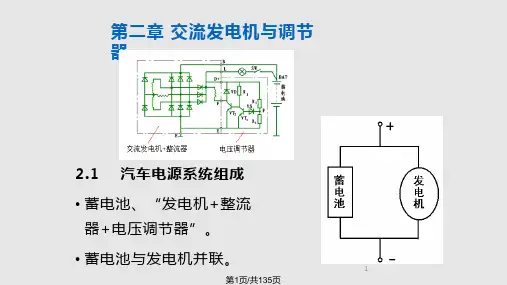

• 极距yp可通过下面公式计算 • y1=yp=Z/2P • 式中Z——定子铁心的总槽数；
• P——磁极对数。 第22页/共135页
22
2 .2 .2 定子
• （3）三相绕组的首端 U,V,W 在定子槽内的排列须间隔 120°电角度。
• 转子旋转时，磁场相对定子中的导体运动，在定 子绕组中产生感应电动势。
• 每转过一对磁极，线圈中的感应电动势就变化一 个周期，即360°电角度。
23
第23页/共135页
2 .2 .2 定子
• 如果p=6，Z=36，每个槽的电角度θ为60° • θ=（360×p）/Z=（360×6）/36=60 • ∴要使三相绕组的电动势相差120°相位角，须： • 相邻两相绕组线圈的起端应间隔2+3n个槽（y1=3，n=1，2，3……），即2，5，
• 9管交流发电机的基本结构和6管 交流发电机相同，所不同的是整 流器。
60
第60页/共135页
2. 3 .4 九管交流发电机
• 9管交流发电机的整流器是由6只 大功率整流二极管和3只小功率励 磁二极管组成的交流发电机。
61
第61页/共135页
2. 3. 4 九管交流发电机
• 其中6只大功率整流二极管组成三 相全波桥式整流电路，
• 励磁方式有自励和他 励两种。
• 先他励，后自磁.
• 当发电机转速较低， 其电压低于蓄电池电 压时，先由蓄电池向 磁场绕组供电；
58
第58页/共135页
• 当发电机转速升高，其电压高于蓄电 池电压时，发电机向自身的磁场绕组 供电。
2. 3. 3 励磁方式
59
第59页/共135页
2. 3 .4 九管交流发电机
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4) 能读懂常见几种车型的电路图 5）了解汽车电器、电子新技术的应 用
汽车电器课件
教学安排
w 总计学时：88课时 实践教学：28 成绩：理论内容以答卷的形式考试；
平时成绩以实践课为主各占20％作为本 门课程的最终成绩。
PPT文档演模板
汽车电器课件
学习方法
w 1、讲炼结合，课上课下1：2甚至更多 w 2、注重实践 w 3、充分利用图书管资料 w 4、师生多交流 希望:
PPT文档演模板
汽车电器课件
绪论
汽车电器是一门专业课，其主要任 务是阐明汽车各种电器的构造、原理、 性质、使用、维护等诸方面的内容。
PPT文档演模板
汽车电器课件
PPT文档演模板
课程的学习重点
1）掌握汽车电器各部件名称、功用、 结构及工作原理
2）掌握各电器系统常见故障及简单 的处理方法
3）掌握有关汽车电器系统的一些专 业术语
汽车电器课件
2、用电设备
6） 电子控制系统：包括 电子控制喷射系统； 电子控制点火系统； 自动变速器； 制动防抱死； 四论转向、电控悬架、巡航控制
等
PPT文档演模板
汽车电器课件
3rew
演讲完毕，谢谢听讲!
再见，see you again
PPT文档演模板
2020/11/23
汽车电器课件
PPT文档演模板
汽车电器课件
PPT文档演模板
汽车电器课件
汽车电器系统的组成
1、汽车电源
2、用电设备
3、配电装置
PPT文档演模板
汽车电器课件
1、汽车电源
汽车上有两个电源： 1）蓄电池：是汽车的辅助电源 2）发电机：是汽车的主要电源
蓄电池和发电机组成汽车电源系统
PPT文档演模板
汽车电器课件
2、用电设备
PPT文档演模板
ቤተ መጻሕፍቲ ባይዱ
1) 起动系统：功用是启动发动机。 2) 点火系统 ：功用是产生电火花，点燃混合
气。 3) 照明与信号系统 : 为汽车提供各种用途的照
明、信号等。
4) 汽车信息显示系统：包括指示汽车工作状况 的各种仪表、报警灯信息显示装置等。
5) 辅助电器系统： 空调、刮水器、收音机、 电动座椅、电动门窗、防盗系统、汽车安全 系统等。
汽车电器课件
PPT文档演模板
2020/11/23
汽车电器课件
问你两个 问题
PPT文档演模板
1、汽车有哪几部分构成？ 2、你对汽车电器了解多少？
汽车电器课件
汽车电器在汽车中的地位
汽车是由 发动机
底盘
四部分组成的。
车身
电器
汽车电器性能的好坏直接影响汽车
的动力性、经济性、安全性、可靠性、 舒适性及飞起污染等方面的性能
PPT文档演模板
汽车电器课件
汽车电器系统的共同特点
汽车电器设备有四个特点： w 1、单线制：电源到用电设备只有一根 导线，用汽车
的金属机体作为公共（导线）回路，这种电路连接方 式称为单线制。 w 2、负极搭铁：蓄电池负极接公共（导线），用电器 负极也接公共（导线） w 3、两个电源：蓄电池、发电机 w 4、低压直流供电：目前有12V、24V两种电 源 5、各用电器并联
