开挖检查杆塔接地网作业指导书

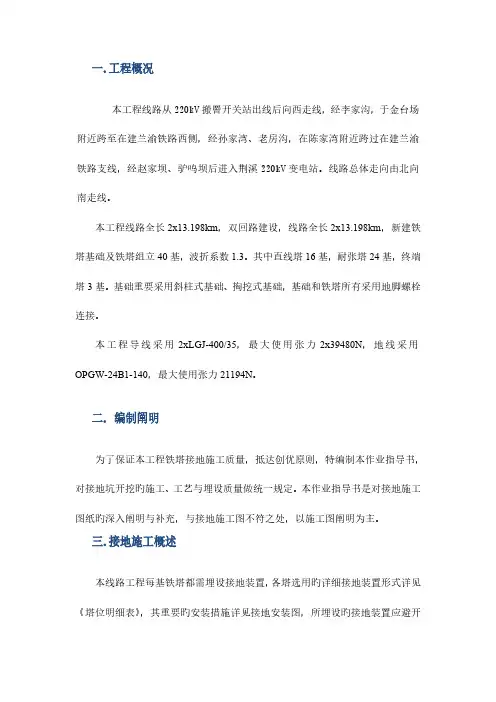

一.工程概况本工程线路从220kV搬罾开关站出线后向西走线，经李家沟，于金台场附近跨至在建兰渝铁路西侧，经孙家湾、老房沟，在陈家湾附近跨过在建兰渝铁路支线，经赵家坝、驴鸣坝后进入荆溪220kV变电站。

线路总体走向由北向南走线。

本工程线路全长2x13.198km，双回路建设，线路全长2x13.198km，新建铁塔基础及铁塔组立40基，波折系数1.3。

其中直线塔16基，耐张塔24基，终端塔3基。

基础重要采用斜柱式基础、掏挖式基础，基础和铁塔所有采用地脚螺栓连接。

本工程导线采用2xLGJ-400/35，最大使用张力2x39480N，地线采用OPGW-24B1-140，最大使用张力21194N。

二. 编制阐明为了保证本工程铁塔接地施工质量，抵达创优原则，特编制本作业指导书，对接地坑开挖旳施工、工艺与埋设质量做统一规定。

本作业指导书是对接地施工图纸旳深入阐明与补充，与接地施工图不符之处，以施工图阐明为主。

三.接地施工概述本线路工程每基铁塔都需埋设接地装置，各塔选用旳详细接地装置形式详见《塔位明细表》，其重要旳安装措施详见接地安装图，所埋设旳接地装置应避开地下设施及房屋等，埋设旳深度和长度都应抵达设计值，并抵达有关旳接地电阻值规定，当接地电阻不能满足规定期，应在埋设旳接地装置上加埋接地圆钢或者加埋接地模块。

对少数旳铁塔采用集中接地模块，同步为保证两端电站旳出线段耐雷水平，N1-N6，N34-N39段铁塔工频接地电阻应不不不大于7Ω。

本工程接地装置型号有：丁型、JD型接地。

详细参数如下：接地型号接地大方框长度接地射线长度接地模块数量详细明细丁14m30m N6、N7、N8、N9、N10、N11、N12、N17、N24、N28、N29、N30、N31、N32、N33、N34、N35JD14m10m8套N1、N1B、N2、N3、N4、N5、N13、N14、N15、N16、N18、N19、N20、N21、N22、N23、N25、N26、N27、N36、N37、N38、N39接地体大方框长一般按照图纸规定进行开挖，若跟开较大，应合适旳增大接地大方框和坑底深埋小环长度。

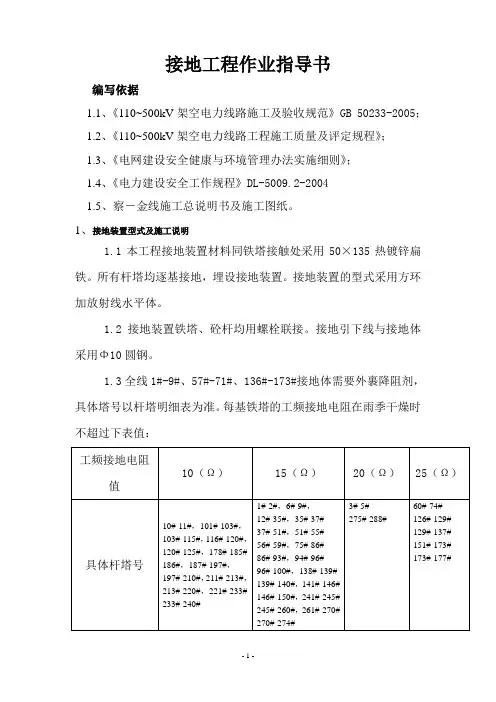

接地工程作业指导书编写依据1.1、《110~500kV架空电力线路施工及验收规范》GB 50233-2005；1.2、《110~500kV架空电力线路工程施工质量及评定规程》；1.3、《电网建设安全健康与环境管理办法实施细则》；1.4、《电力建设安全工作规程》DL-5009.2-20041.5、察－金线施工总说明书及施工图纸。

1、接地装置型式及施工说明1.1本工程接地装置材料同铁塔接触处采用50×135热镀锌扁铁。

所有杆塔均逐基接地，埋设接地装置。

接地装置的型式采用方环加放射线水平体。

1.2接地装置铁塔、砼杆均用螺栓联接。

接地引下线与接地体采用Φ10圆钢。

1.3全线1#-9#、57#-71#、136#-173#接地体需要外裹降阻剂，具体塔号以杆塔明细表为准。

每基铁塔的工频接地电阻在雨季干燥时不超过下表值：1.4 铁塔根开大于8米的接地框放大至塔腿以外0.5米左右处，当接地沟开挖后，接地框增大部分具体尺寸以文字形式报给项目部。

2、接地槽开挖要求2.1．敷设水平接地体时，在倾斜地形宜沿等高线敷设，防止因接地沟被冲刷而造成接地体外露。

2.2.接地槽应根据设计图纸要求及现场地形情况在杆塔周围划出接地槽开挖线。

2.3.开挖时,应将基面及槽位表面的杂物清理干净。

2.4.开挖过程中，如发现土质与设计不符或有孔洞、古墓、地下电缆及管道应及时通知上级有关部门，进行协商解决。

2.5.开挖过程中,如遇大石块等障碍物,可绕道避开,但不得改变接体的布置型式，应尽量避免放射型接地体弯曲，保证两接地体间的平行距离不应小于5m。

2.6.接地槽的深度应达到设计要求,接地槽底面应平整,并应清除槽中一切影响接地体与土壤接触的杂物，接地槽深度不得有负偏差。

3、接地体的安装3.1.接地圆钢运往施工现场之前要进行外观检查，严禁使用腐蚀、严重，有裂纹或不符设计要求的圆钢。

3.2.降阻剂必须有出厂合格证,严禁使用变质,结块的降阻剂。

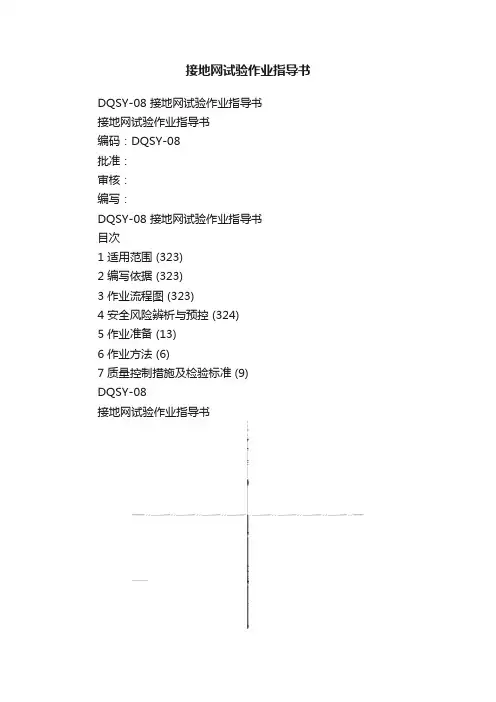

接地网试验作业指导书DQSY-08 接地网试验作业指导书接地网试验作业指导书编码：DQSY-08批准：审核：编写：DQSY-08 接地网试验作业指导书目次1 适用范围 (323)2 编写依据 (323)3 作业流程图 (323)4 安全风险辨析与预控 (324)5 作业准备 (13)6 作业方法 (6)7 质量控制措施及检验标准 (9)DQSY-08接地网试验作业指导书1 适用范围1.1 电压等级35kV 及以下配网工程。

1.2 电气类别适用于 10kV 配网工程接地网交接试验。

2 编写依据表 2 编写依据3 作业流程图4 安全风险辨析与预控图 3 作业流程图4.1 接地网试验作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2 按《指南》中与接地网试验作业相关联的《电网建设安全施工作业票》（编码：DQSY -08-01/01），DQSY-08 接地网试验作业指导书结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10 天，超过10 天须重新办理作业票，在工作完成后上交项目部保存备查。

表 4 .1 作业任务安全基准风险指南5 作业准备5.1 作业前施工条件表5.1 作业前施工条件5.2 人员、主要工器具及仪器仪表配置表5.2 人员、主要工器具及仪器仪表配置DQSY-08 接地网试验作业指导书4完成开工程序工作负责人向项目负责人报开工，由项目负责人向监理单位完成开工报审手续施工准备完成可报开工，当施工准备不足时，上报该项目负责人协调解决6作业方法表 6 作业方法7 质量控制措施及检验标准7.1 质量控制措施7.1.1 现场负责人应根据现场情况安排技术人员负责质量监控。

杆塔施工作业指导书杆塔是指送电线路中悬挂导线的支撑构件。

其施工作业需要严格遵守安全规范，本作业指导书就是为帮助施工人员提高工作安全性，保证施工质量而编写，下面就为您详细介绍杆塔施工作业指导书。

一、施工前准备1.安排施工人员，保证人员齐全，技术熟练。

2.检查施工及安全设施是否完好，如电器、扣具、脚手架等。

3.准备好作业必要的材料，如导线、调节器等。

4.开展交底工作，明确责任分工，教育施工人员要时刻注意安全。

二、施工步骤1.检查杆塔基础是否合格，如有问题要及时通知相关负责人协调解决。

2.进行勘察，在施工现场确定导线的安装位置。

3.将所需的材料提升至杆塔上。

4.按照规定的时间安装支架。

5.先悬挂导线，根据导线张力的变化安装调节器。

6.进行导线接头的安装。

7.检查杆塔施工质量是否满足要求，如有问题要及时整改。

三、施工注意事项1.施工过程中严格遵守安全规范，使施工人员养成“安全第一”的思想。

2.要认真学习杆塔施工的技术要求和操作规程，尽可能避免错误操作和意外事故。

3.施工现场必须保证整洁、干净，消防安全设施要齐全。

4.进行杆塔施工作业时，最好采用两班倒的办法，确保人员轮流休息，以免疲劳导致事故发生。

5.在杆塔施工中要保证操作按照规范进行，避免疏忽大意，场地也要充分畅通，避免杂物堆积。

四、施工结束1.施工结束后，对杆塔及现场进行清理，保持整洁。

2.对施工过程中出现的问题及时总结，及时反馈给有关部门，避免多次出现。

3.在杆塔施工结束的前提下，要保证工程的安全合格。

四、总结杆塔施工作业一定要严格遵循操作规程，做好工程质量和安全，以免发生不必要的安全事故。

在整个施工过程中，施工人员要时刻注意安全，切不可松懈，一旦出现问题要及时处理。

只有保持高度的安全警觉性，才能确保杆塔施工作业的高质量完成。

开挖基础和接地施工作业指导书一、前言开挖基础和接地是建筑工程中的重要施工环节，关系到建筑物的稳定性和安全性。

为了确保施工质量和进度，需要制定详细的作业指导书，以保证工作能够按照计划有条不紊地进行。

本作业指导书主要内容包括开挖基础和接地施工的工作流程、安全注意事项、施工顺序、施工要点及验收标准等方面，旨在为施工人员提供有效的指导和帮助。

二、工作流程1.前期准备：开挖基础和接地工作需要进行工程调查和设计，包括测量、勘察、设计图纸的制作等。

2.材料准备：根据设计要求和施工计划，准备好所需材料和器械设备，包括挖掘机、铲车、扒土机、发电机、水泥、砂石等工具和材料。

3.现场准备：施工现场需要进行标线和控制，呈现出施工样式，之后安置工程围挡，摆放施工物资等。

4.开始施工：开挖基础和接地施工工作正式开始，其大致步骤如下：（1）清理施工现场：除掉现场杂物和垃圾。

（2）铺设防水层：根据设计要求，铺设防水层。

（3）挖掘基坑：挖掘深度必须符合设计要求，不能超过设计深度。

（4）排除水分：当基坑里有水时，必须采取排水措施。

（5）安装基础钢筋：根据设计要求，在基坑内安装钢筋。

（6）浇筑混凝土：经过钢筋安装后，开始浇筑混凝土。

（7）整平水泥，覆盖保护：浇筑混凝土后，要进行整平，覆盖保护。

（8）接地施工：根据施工现状，进行接地施工。

5.结束施工：当基础和接地施工完成后，需要进行验收，并清理现场，整齐摆放设备和器具，并做好工程档案记录。

三、安全注意事项开挖基础和接地施工涉及到完善的安全措施。

为了确保工作的安全进行，过程中需要注意以下几点：1.施工现场必须设立安全警示标识，人员不得擅自进入施工现场。

2.施工人员必须统一着装，佩戴相关安全防护用品。

3.挖土、运输和浇筑混凝土时，必须按照规定操作，确保安全。

4.必须进行密切的安全配合，其中包括工人之间的配合与相关人员的配合。

5.当施工中遇到困难或不安全情况时，需要立即停止施工，并向上级领导或有关部门报告。

接地网敷设作业指导书1.前言：接地网作为变电所的保护接地，对系统的安全运行起着重要的作用，由于部分变电所的接地网设计不合格，造成很多运行事故。

合理的进行接地网的设计施工，可以保证电力系统的安全经济运行。

在正常的施工过程中，我们必须做到图纸详尽清晰，材料符合要求，严格按照工作流程来要求，施工过程中加强监督，遇到问题时能够及时请示，并能根据工作环境修改局部设计，我们就不难保证施工质量。

2.适用范围：本作业指导书适用于500kV及以下变电所的地网敷设。

3.人员组织:本项目应具备下列人员组织：施工负责人：1人技术负责人：1人安全负责人：1人质量负责人：1人电焊工：2人(根据工作量确定人数)辅助工; (根据工作量确定人数)4.编制依据：《电气装置安装工程接地装置施工及验收规范》《山西省电力公司基建安全质量常用文件汇编》《中华人民共和国电力行业标准》5.工器具的配置：6.施工工艺流程图：7.操作步骤:7.1.施工准备7.1.1本项目工作开始前，所有施工人员都应认真学习施工图纸和相应资料及本作业指导书，进行技术交底，并全员签字。

7.1.2根据设计图纸，找出正确的接地位置，并进行标记，为以后的挖接地沟做准备。

7.1.3所有的接地装置应埋设于东土层以下，一般埋设深度不小于0.6m。

7.1.4水平敷设的接地体采用的是圆钢或扁钢，垂直敷设的接地体采用的是角钢或圆钢。

一般所采用的标准为<50×5镀锌角钢ø120镀锌圆钢和－40×5镀锌扁钢，角钢长度为25m。

接地体之间的距离不应小于3m。

7.1.5由于接地扁铁最容易锈断，所以在将扁钢埋入水泥前，需要涂防锈、防腐漆，晒干后埋入水泥中。

根据设计要求，有时需要重复几次。

7.2焊接7.2.1在需焊支架及于主网相连处加焊一小块扁钢，以增加焊点厚度，焊后清除干焊渣再刷上防腐材料。

7.2.2如果水平距离较长，可在先焊接好扁钢，在将其埋入在扁钢上焊接托架后，需要去掉焊渣，在刷上防腐材料。

目录1．概况................................................... - 1 - 2．编制依据............................................... - 1 - 3．线路前进方向及桩位编号................................. - 2 - 4．施工作业及要求......................................... - 3 - 5．质量要求.............................................. - 10 - 6．质量通病防治措施...................................... - 12 - 7．大开挖阶梯基础浇筑施工标准工艺要求 .................... - 16 - 8．大开挖阶梯基础基坑回填施工标准工艺要求 ................ - 17 - 9．强制性条文............................................ - 18 - 10．安全注意事项及文明施工和环境要求 ..................... - 19 - 11、基础接地施工要求及注意事项........................... - 21 - 附录一：工器具配置表..................................... - 22 - 附录二：基础配置图. (24)附录三：现场布置图 (25)1．概况1.1 工程概况：本工程为裕民-长安单回线路T接至永泰变线路。

利用220kV永裕混架四回线路，架设双回导线长2×4.001Km；新建双回双架线路长2×0.259Km；新建双回线路单侧架线长1×0.282Km；新建两段单回电缆线路路径长约0.376Km。

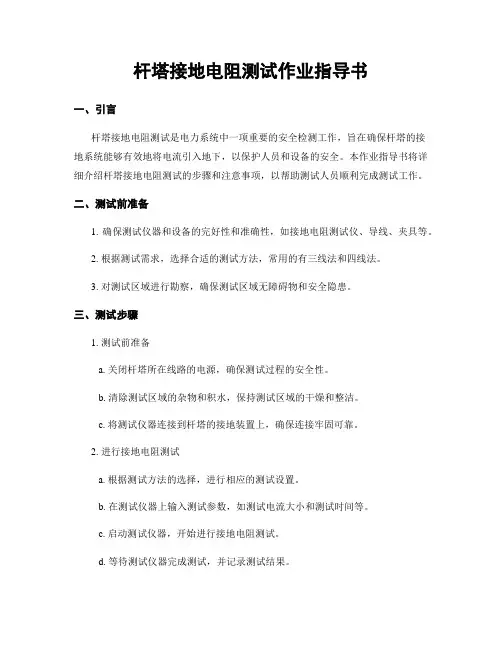

杆塔接地电阻测试作业指导书一、引言杆塔接地电阻测试是电力系统中一项重要的安全检测工作，旨在确保杆塔的接地系统能够有效地将电流引入地下，以保护人员和设备的安全。

本作业指导书将详细介绍杆塔接地电阻测试的步骤和注意事项，以帮助测试人员顺利完成测试工作。

二、测试前准备1. 确保测试仪器和设备的完好性和准确性，如接地电阻测试仪、导线、夹具等。

2. 根据测试需求，选择合适的测试方法，常用的有三线法和四线法。

3. 对测试区域进行勘察，确保测试区域无障碍物和安全隐患。

三、测试步骤1. 测试前准备a. 关闭杆塔所在线路的电源，确保测试过程的安全性。

b. 清除测试区域的杂物和积水，保持测试区域的干燥和整洁。

c. 将测试仪器连接到杆塔的接地装置上，确保连接牢固可靠。

2. 进行接地电阻测试a. 根据测试方法的选择，进行相应的测试设置。

b. 在测试仪器上输入测试参数，如测试电流大小和测试时间等。

c. 启动测试仪器，开始进行接地电阻测试。

d. 等待测试仪器完成测试，并记录测试结果。

3. 测试结果分析a. 根据测试结果判断接地系统的质量，一般情况下，接地电阻值越小越好。

b. 如果测试结果超出了规定的范围，需要进一步检查接地系统的连接情况和接地装置的质量。

四、注意事项1. 在进行测试时，必须确保测试区域的安全性，避免发生触电和其他意外事故。

2. 在测试过程中，应注意测试仪器和设备的工作状态，如发现异常应及时停止测试并进行排查。

3. 测试人员必须具备一定的电力知识和测试经验，以确保测试结果的准确性和可靠性。

4. 在测试结束后，应及时清理测试现场，恢复线路的正常运行。

五、总结杆塔接地电阻测试是电力系统中一项重要的安全检测工作，通过测试可以评估接地系统的质量，保障人员和设备的安全。

本作业指导书详细介绍了测试的步骤和注意事项，希望能够对测试人员在实际工作中有所帮助。

在进行测试时，务必严格按照操作规程进行，确保测试结果的准确性和可靠性。

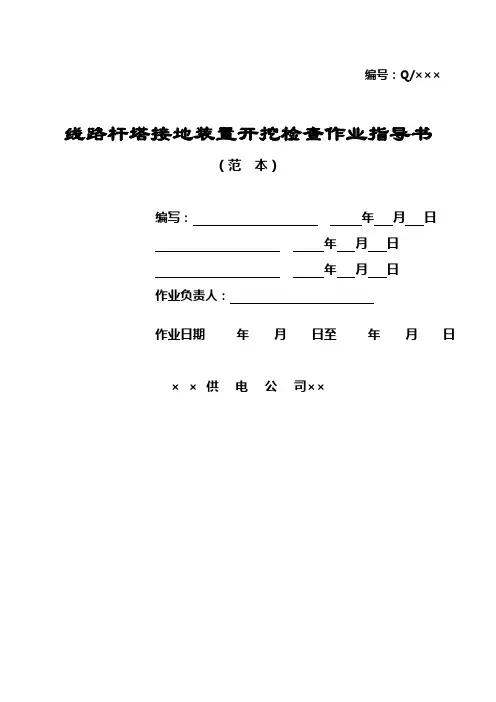

编号：Q/×××
线路杆塔接地装置开挖检查作业指导书
（范本）
编写：年月日
年月日
年月日
作业负责人：
作业日期年月日至年月日
××供电公司××
1范围
本作业指导书适用于kV 线路#－#接地装置开挖检查的作业。

2 标准性引用文件
110～500kV架空电力线路施工及验收标准
DL/T 5092—1999 110～500kV架空电力线路设计规程
DL/T 741—2001 架空送电线路运行规程
国家电网生[2003]481号架空输电线路治理标准（试行）
国家电网生[2004]503号关于印发国家电网公司《国家电网公司现场标准化作业指导书编制导那么（试行）》的通知国家电网安监［2005］83号国家电网公司电力平安工作规程（电力线路部份）（试行）
Q/ED 204 107-2004 《架空输电线路治理实施细那么》
Q/ED 204 305-2005 《输变电设备缺点治理规定》
3 修前预备
预备工作安排
人员要求
工器具
危险点分析及操纵方法
作业分工
4 作业程序
动工
作业内容及标准
完工
5 接地装置开挖检查记录（见作业卡）
6 验收总结
7 指导书执行情形评估。

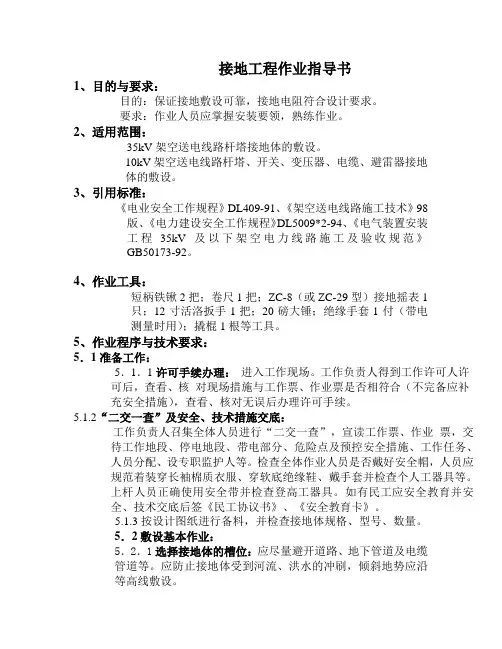

接地工程作业指导书1、目的与要求：目的：保证接地敷设可靠，接地电阻符合设计要求。

要求：作业人员应掌握安装要领，熟练作业。

2、适用范围：35kV架空送电线路杆塔接地体的敷设。

10kV架空送电线路杆塔、开关、变压器、电缆、避雷器接地体的敷设。

3、引用标准：《电业安全工作规程》DL409-91、《架空送电线路施工技术》98版、《电力建设安全工作规程》DL5009*2-94、《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-92。

4、作业工具：短柄铁锹2把；卷尺1把；ZC-8（或ZC-29型）接地摇表1只；12寸活洛扳手1把；20磅大锤；绝缘手套1付（带电测量时用）；撬棍1根等工具。

5、作业程序与技术要求：5．1准备工作：5．1．1许可手续办理：进入工作现场。

工作负责人得到工作许可人许可后，查看、核对现场措施与工作票、作业票是否相符合（不完备应补充安全措施），查看、核对无误后办理许可手续。

5.1.2“二交一查”及安全、技术措施交底：工作负责人召集全体人员进行“二交一查”，宣读工作票、作业票，交待工作地段、停电地段、带电部分、危险点及预控安全措施、工作任务、人员分配、设专职监护人等。

检查全体作业人员是否戴好安全帽，人员应规范着装穿长袖棉质衣服、穿软底绝缘鞋、戴手套并检查个人工器具等。

上杆人员正确使用安全带并检查登高工器具。

如有民工应安全教育并安全、技术交底后签《民工协议书》、《安全教育卡》。

5.1.3按设计图纸进行备料，并检查接地体规格、型号、数量。

5．2敷设基本作业：5．2．1选择接地体的槽位：应尽量避开道路、地下管道及电缆管道等。

应防止接地体受到河流、洪水的冲刷，倾斜地势应沿等高线敷设。

5．2．2地槽开挖：地槽应按设计要求开挖，一般槽深为0.6～0.8米，水田应敷设在耕地深度以下，接地槽底面应平整，并应清除一切影响接地体与地壤接触的杂物如石块、树根等。

地槽如遇大石等障碍物时可绕道避开，改变接地体形状应平直，土层坚硬应用撬棍松动土层、石块后使用铁锹取土、开挖。

接地网测试作业指导书(总11页) -本页仅作为预览文档封面，使用时请删除本页-接地网接地电阻试验作业指导书1范围本作业指导书适用于接地网接地电阻测量，规定了接地网交接验收、预防性试验和检修过程中的接地电阻测量试验的引用标准、仪器设备要求、试验人员要求和职责、作业程序、试验结果判断方法和试验注意事项等。

制定本指导书的目的是规范接地网接地电阻试验，保证试验结果的准确性，为设备运行、监督、检修提供依据。

2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本作业指导书。

DL475接地装置工频特性参数的测量导则DL/T621交流电气装置的接地3工作程序人员要求a) 人数：一般根据被测接地网面积大小来定，整个接地网最大对角线长度超过500m，至少需10人。

b) 资质：负责人必须熟悉地网测试技术；试验人员中至少有2人为电气技术工人。

设备清单和要求接地网接地电阻测量目前常用的方法有两种：一是变频法；一是工频电压电流法。

每种测量方法的设备分可共用部分和不可共用部分，可共用部分单列清单及要求，不可共用部分在每种测量方法的清单及要求中分别说明。

可共用的设备清单及要求a）对讲机：2对：b) 大锤：1把；c) 常用工具：1套；d) 绝缘黑胶布：若干卷（视接地引线的卷数而定）。

采用变频法的设备清单及要求a) 变频接地电阻测试仪一套，电源须充电的设备应在测试前一天充好电。

b)接地电极：一端为尖头，长度不小于1m，直径不小于20mm的钢管或圆钢4根。

C)接地引线：1)电流极引线。

铜芯绝缘外皮，截面不小于,，长度为4~5倍整个被测地网的最大对角线长度减去整个地网中心与地网边缘之间的距离，如放线有困难或土壤较均匀时，长度至少取2倍整个被测地网的最大对角线长度减去整个地网中心与地网边缘之间的距离。

一.工程概况本工程线路从220kV搬罾开关站出线后向西走线，经李家沟，于金台场附近跨至在建兰渝铁路西侧，经孙家湾、老房沟，在陈家湾附近跨过在建兰渝铁路支线，经赵家坝、驴鸣坝后进入荆溪220kV变电站。

线路总体走向由北向南走线。

本工程线路全长2x13.198km,双回路建设，线路全长2x13.198km,新建铁塔基础及铁塔组立40基，曲折系数1.3。

其中直线塔16基，耐张塔24基，终端塔3基。

基础主要采用斜柱式基础、掏挖式基础，基础和铁塔全部采用地脚螺栓连接。

本工程导线采用2XLGJ-400/35，最大使用张力2x39480N，地线采用OPGW-24B1-140,最大使用张力21194N。

二.编制说明为了确保本工程铁塔接地施工质量，达到创优标准，特编制本作业指导书，对接地坑开挖的施工、工艺与埋设质量做统一要求。

本作业指导书是对接地施工图纸的进一步说明与补充，与接地施工图不符之处，以施工图说明为主。

三.接地施工概述本线路工程每基铁塔都需埋设接地装置，各塔选用的具体接地装置形式详见《塔位明细表》，其主要的安装方法详见接地安装图，所埋设的接地装置应避开地下设施及房屋等，埋设的深度和长度都应达到设计值，并达到相关的接地电阻值要求，当接地电阻不能满足要求时，应在埋设的接地装置上加埋接地圆钢或者加埋接地模块。

对少数的铁塔采用集中接地模块，同时为保证两端电站的出线段耐雷水平，N1-N6, N34-N39段铁塔工频接地电阻应小于7Q。

本工程接地装置型号有：丁型、JD型接地具体参数如下：接地体大方框长一般按照图纸要求进行开挖，若跟开较大，应适当的增大接地大方框和坑底深埋小环长度。

四•施工方法4.1材料加工1）接地引下线、热镀锌预制件、接地模块由项目部制定合格生产厂家并运送至材料站，在施工现场分基埋设。

2）在加工大方环与射线时，材料站宜将方环与射线交点处一次性焊接好，但考虑到因长度较大，总重量较重，施工运输不便，可使方环不闭合，将重量控制在200kg内，以便于施工运输。

甘肃宝兰客专330kV供电工程（IV标）接地施工作业指导书甘肃宝兰客专330kV供电工程甘肃诚信送变电工程有限责任公司2016年4月批准：年月日审核：年月日编写：年月日目录1、工程概况 (4)2、编制依据 (5)3、接地装置的施工准备及施工程序 (6)4、接地形式 (6)5、接地体的敷设 (6)6、接地施工的方法说明及要求 (7)7、接地施工的工艺标准及施工要点 (10)8、接地施工安全要求 (11)1、工程概况1.1眉天线π入秦安变工程北π（秦尚线）新建段长度1.9km，线路途经天水市秦安县，沿线海拔在1320～1366m之间，导线采用2×LGJ-300/40钢芯铝绞线，地线一根为24芯OPGW光缆，另一根为1×19-11.5-1270镀锌钢绞线。

南π（麦秦Ⅱ回、麦天Ⅱ回秦安变侧）新建段长度2.2km，其中单回路段1km，双回路段为1.2km，沿线海拔在1320～1366m之间。

导线采用2×LGJ-400/35钢芯铝绞线，地线一根为24芯OPGW光缆，另一根为1×19-11.5-1270镀锌钢绞线。

1.2. 眉天线π入麦积变工程北π（麦秦Ⅱ回）新建段长度为34.5km，线路途经天水市甘谷县，其中单回路为14.7km，双回段为19.8km，南π（麦天Ⅱ回）新建段长度为33.7km，其中单回路为13.9km，双回路为19.8km（与麦秦Ⅱ线同塔架设），沿线海拔在1320～1850m之间。

导线采用2×LGJ-400/35钢芯铝绞线，地线一根为24芯OPGW光缆，另一根为1×19-11.5-1270镀锌钢绞线和JL/LB20A-70/40-12/7铝包钢绞线。

1.3 麦秦Ⅰ回改造麦积至秦安Ⅰ回线路改造段长约为1.4km，线路途经天水市秦安县，导线采用2×LGJ-300/40钢芯铝绞线，地线一根为24芯OPGW光缆，另一根为1×19-11.5-1270镀锌钢绞线。

杆塔接地电阻测试作业指导书杆塔接地电阻测试作业指导书集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]前⾔为提⾼云南电⽹公司供电企业输变电设备的运⾏、检修、试验⽔平，规范操作⽅法，确保⼈⾝和设备安全，由云南电⽹公司⽣产技术部组织，编写了⽬前我公司输电线路杆塔接地装置接地电阻测试作业指导书。

编写中遵循了我国标准化、规范化和国际通⽤的贯标模式的要求。

该指导书纳⼊公司⽣产技术管理标准体系。

本指导书由云南电⽹公司⽣产技术部提出。

本指导书由云南电⽹公司⽣产技术部归⼝。

本指导书由云南省电⼒试验研究院（集团）有限公司负责编写。

本指导书主编⼈：陈宇民本指导书主要起草⼈：陈宇民本指导书主要审核⼈：本指导书审定⼈：本指导书批准⼈：本指导书由云南电⽹公司⽣产技术部负责解释。

⽬次1⽬的.....................................................................................................................1 2适⽤范围 (1)3引⽤标准 (1)4⽀持性⽂件 (1)5技术术语 (1)6安全措施 (1)7作业准备 (2)8作业周期 (2)9⼯期定额 (2)10设备主要技术参数 (2)11作业流程 (2)12作业项⽬、⼯艺要求及质量标准 (2)13作业中可能出现的主要异常现象及对策 (9)14作业后的验收与交接 (9)输电线路杆塔接地电阻测试作业指导书1⽬的为规范云南电⽹公司的供电企业输电线路杆塔的接地电阻测试作业⽅法，保证安全，提⾼试验质量。

2适⽤范围适⽤于云南电⽹公司供电企业输电线路杆塔的接地电阻试验作业。

3引⽤标准下列标准所包含的条⽂，通过引⽤⽽构成本作业指导书的条⽂。

本书出版时，所⽰版本均为有效。

所有标准都会被修订，使⽤本书的各⽅，应探讨使⽤下列标准最新版本的可能性。

GB/T 《接地系统的⼟壤电阻率、接地阻抗和地⾯电位测量导则第1部分：常规测量》DL/T 887-2004《杆塔⼯频接地电阻测量》DL/T 475-2006《接地装置⼯频特性参数的测量导则》DL／T 621-1997 《交流电⽓装置的接地》Q/CSG 10007-2004《电⼒设备预防性试验规程》4⽀持性⽂件⾼压电⽓设备试验⽅法《云南电⼒技术监督系统》（待批）5技术术语接地体：埋⼊地中并直接与⼤地接触的⾦属导体，称为接地体。

接地沟开挖及接地体敷设作业指导书一、施工工艺流程图：二、作业方法及要求：1、施工准备：（1）技术准备：熟悉图纸，按设计的敷设方式施工。

（2）组织准备：根据接地体敷设长度，确定民技工人数，负责施工的技工必须了解设计的要求，掌握施工工序。

电焊和放炮应分别有焊工和炮工操作证。

（3）施工工器具准备：电焊机、开挖工具（铁锹、钢钎）如采用爆压连接，还应准备爆压的一套工器具。

2、接地沟开挖、接地沟再挖、接地体敷设（1）接地沟开挖的槽位，应避开道路、地下管道及电缆等，在山区沿等高线开挖，防止接地体可能受到山洪的冲刷。

接地槽的深度应符合设计要求一般为0.5~0.8米，可耕地应敷设在耕地深度以下。

接地沟的宽度以工作方便为原则，一般为0.3~0.4米。

沟底面应平整，并清除沟中一切影响接地体与土壤接触的杂物，如遇大石头等障碍物，可绕道避开，改变形状的接地体必须符合下列规定：接地装置为环形者，改变后仍保持环型；接地装置为放射型者，则不不受限制。

现场必须设质检员监督接地沟再挖，质量是否按设计要求施工。

（2）接地体的敷设：接地沟开挖完毕后，经验收长度和深度，均满足要求时，应即时敷设接地体并回填埋设。

接地体为圆多或扁铁时，应予以矫正，不应有明显的弯曲。

然后沿接地沟敷设，回填时应使接地体紧贴沟底，用脚将接地体踩着、填土。

对于岩石或风化砂地带，可从外地运土回填方可以确保对电阻值的要求。

接地体与杆塔或杆塔引下线，以及接地体之间，均应连接可靠。

除设计规定的断开点可用螺栓连接外，其余均应采用焊接或爆炸压接，连接则应清除连接部位的铁锈及附着物。

若采用搭接焊接，其搭接长度，圆钢为其直径的倍，并采用双面施焊扁铁为其宽度的2倍，并四面施焊。

若采用爆炸压接，爆压管的壁厚不得小于3毫米，长度不得小于搭接爆压管时圆钢直径的10倍，对接爆压管为圆钢的20倍。

接地体敷设完后，应回填土。

不得将石块杂草埋入，岩石地区应换土壤电阻率小的土回填。

回填每隔200毫米，夯实一次，回填土的夯实程度对接地电阻值有明显的影响，回填土应高出地面200毫米，做为防沉层。
