测量微弱信号的放大电路设计要点与技巧测量微弱信号是科研领域中常见的实验任务之一，而放大电路设计则是实现这一目标的关键。
在本文中，我将探讨一些测量微弱信号的放大电路设计要点和技巧，希望能为科研工作者提供有益的指导。
首先，了解信号的性质至关重要。
微弱信号通常在低频范围内，并且很容易受到环境干扰。
因此，在设计放大电路时，要考虑选择适当的频率带宽。
一般来说，带宽应该比信号频率的两倍高，这样能够有效地避免高频噪声的干扰。
其次，选择合适的放大器是成功设计放大电路的关键。
低噪声放大器是测量微弱信号的理想选择，因为它们能够增加信号的幅度同时减少噪声的干扰。
常见的低噪声放大器包括运算放大器和差动放大器。
运算放大器广泛应用于各种测量仪器中，而差动放大器则在抵抗共模噪声方面表现出色。
此外，合理设置放大器的增益也是非常重要的。
过高的增益可能会引入更多的噪声，因此需要在信号幅度和噪声干扰之间寻找一个平衡点。
经验表明，设置适当的增益可以确保信号得到放大，同时保持噪声干扰的最低程度。
在设计放大电路时，还需要注意地线的布局和连接。
地线是将电路与外界连接的重要通道，不良的地线布局可能导致干扰信号的引入。
因此，要确保地线布线短小粗直，尽量减少环路面积，以减少可能引入的噪声干扰。
此外，选择合适的滤波器也是测量微弱信号的成功关键之一。
滤波器能够消除信号中的杂散噪声，从而提高信噪比。
常见的滤波器类型包括低通滤波器、带通滤波器和带阻滤波器。
不同的信号频率需要不同类型的滤波器，因此在设计放大电路时要仔细选择合适的滤波器。
最后，校准和调整放大电路也是设计过程中的关键环节。
由于不同的器件走线、元件容差等原因，放大电路可能存在一些偏差。
因此，需要通过校准和调整来保证放大电路的准确性和稳定性。
校准过程中需要使用特定的校准仪器和设备，例如示波器和信号发生器。
综上所述，设计测量微弱信号的放大电路需要特别关注信号性质、放大器选择、增益设置、地线布局、滤波器选择和校准调整等方面。
电路中的放大器稳定性分析放大器是电子电路中常见的设备，用于放大电信号的幅度。
在电路设计中，放大器的稳定性是一个重要的考虑因素。
稳定性指的是电路在各种运行条件下保持稳定的能力。
本文将详细介绍电路中的放大器稳定性分析。
一、引言在电子电路中，放大器是一种关键组件。
它可以将电信号的弱信号放大至足够大的幅度，以便进行后续的处理或传输。
放大器的稳定性对电路的整体性能至关重要。
二、放大器的稳定性问题放大器的稳定性问题主要涉及到两个方面：反馈环路和频率响应。
在放大器中，反馈环路是一个常见的设计策略，它可以控制放大器的增益，并提高放大器的稳定性。
然而，反馈环路也可能引入稳定性问题，例如振荡。
1. 反馈环路的稳定性反馈环路可以分为正反馈和负反馈两种类型。
正反馈会增加放大器的输出，而负反馈则会减小放大器的输出。
负反馈可以增加放大器的稳定性，但过多的负反馈可能导致放大器的带宽减小。
因此，在设计反馈环路时，需要平衡增益和稳定性的要求。
2. 频率响应的稳定性频率响应是衡量放大器性能的一个重要指标，它描述了放大器在不同频率下的增益特性。
放大器的频率响应可能受到电容、电感、阻抗等元件的影响。
在分析放大器的频率响应时，需要考虑这些元件的特性，并选择合适的组件以保持系统的稳定。
三、放大器稳定性分析的方法在电路设计中，有几种常用的方法可以用来分析放大器的稳定性。
以下是一些常见的方法：1. Nyquist准则Nyquist准则是一种通过绘制频率响应曲线上的虚线轨迹来评估放大器的稳定性的方法。
当轨迹穿过-1点（点（-1,0）表示的是相位延迟为180度，增益衰减为1的状态），放大器就处于稳定状态。
如果轨迹围绕-1点多次，则放大器可能会产生振荡。
2. 极点分析法极点是放大器传递函数中的根，通过分析极点的位置和数量，可以得出放大器的稳定性。
通常情况下，放大器的极点应该位于开环增益曲线上，并且具有负实部。
如果放大器的极点位于稳定区域之外，那么它可能是不稳定的。
负反馈放大电路实验总结
在本次实验中，我们研究了负反馈放大电路的原理和性能。
负反馈放大电路是一种常见的电路拓扑结构，可用于增强放大器的线性度、稳定性和频率响应。
我们配置了一个基本的负反馈放大电路，包括一个放大器和一个反馈网络。
实验中使用了运放作为放大器，并选择合适的电阻和电容构成反馈网络。
通过调整反馈电路中的元件值，我们能够调节放大器的增益和频率响应。
我们测量了该负反馈放大电路的增益特性。
通过输入不同幅值和频率的信号，并测量输出信号的幅度，我们可得到放大器的频率响应曲线。
实验结果显示：负反馈放大电路可以改善放大器的频率响应，使其在更广泛的频率范围内保持较为稳定的增益。
我们还研究了负反馈对放大器的失真和稳定性的影响。
实验中使用了不同的反馈方式，如电压串联反馈和电流并联反馈，并对比其对放大器性能的影响。
实验结果表明，负反馈可以有效地减小放大器的非线性失真，提高整体的线性度和稳定性。
本次实验通过搭建负反馈放大电路，并对其性能进行测量和分析，探讨了负反馈对放大器性能的影响。
我们深入了解了负反馈放大电路的工作原理和应用场景，以及如何通过调整反馈网络来改善放大器的性能。
这为我们进一步研究和设计放大器电路提供了基础和启示。

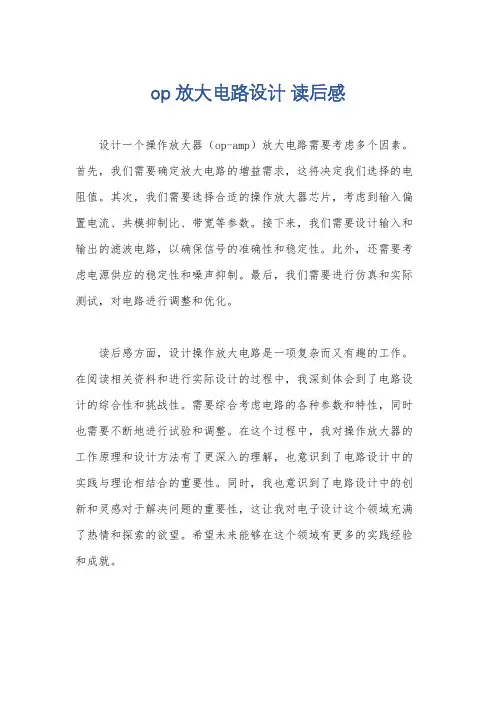

op放大电路设计读后感
设计一个操作放大器（op-amp）放大电路需要考虑多个因素。
首先，我们需要确定放大电路的增益需求，这将决定我们选择的电阻值。
其次，我们需要选择合适的操作放大器芯片，考虑到输入偏置电流、共模抑制比、带宽等参数。
接下来，我们需要设计输入和输出的滤波电路，以确保信号的准确性和稳定性。
此外，还需要考虑电源供应的稳定性和噪声抑制。
最后，我们需要进行仿真和实际测试，对电路进行调整和优化。
读后感方面，设计操作放大电路是一项复杂而又有趣的工作。
在阅读相关资料和进行实际设计的过程中，我深刻体会到了电路设计的综合性和挑战性。
需要综合考虑电路的各种参数和特性，同时也需要不断地进行试验和调整。
在这个过程中，我对操作放大器的工作原理和设计方法有了更深入的理解，也意识到了电路设计中的实践与理论相结合的重要性。
同时，我也意识到了电路设计中的创新和灵感对于解决问题的重要性，这让我对电子设计这个领域充满了热情和探索的欲望。
希望未来能够在这个领域有更多的实践经验和成就。
电路故障处理经验总结电路故障处理经验总结电路故障是电子产品在使用过程中难免遇到的问题。
对于对电路不太熟悉的人来说，处理电路故障可能是个令人头疼的问题。
在这篇文章中，我将分享一些我在处理电路故障时积累的经验。
一、确定故障的类型在处理电路故障之前，首先需要确定故障的类型。
故障类型可以大致分为两类：硬件故障和软件故障。
如果产品出现硬件故障，很有可能是电路故障导致的。
软件故障则可能是设备软件代码出现错误或传感器接入有问题。
用户可以从硬件和软件方面进行排查，以确定故障的类型。
二、了解常见故障在处理电路故障时，我们需要了解一些常见的故障情况。
这些故障情况包括电路板损坏、连接问题、电路板元器件烧毁、短路和断路等。
如果能够快速定位问题所在，则更容易进行故障排除。
三、使用适当的工具在处理电路故障时，需要准备一些适当的工具。
这些工具包括多用途测试仪、万用表、逻辑分析仪、示波器以及烙铁等。
这些工具可以帮助我们检查电路板的元器件、跟踪信号和输出，并确定电路的状态。
四、检查元器件电路板的元器件是电路工作的关键。
如果元器件的值不正确或者出现损坏，可能会导致电路故障。
因此，在排查故障时，需要注意各种元器件的值和状态。
这些元器件包括二极管、电阻、电容器、晶体管等。
五、检查电路板连接在排查电路故障时，需要检查电路板的连接。
如果电路板连接不良，则有可能阻碍电路正常工作。
这些连接包括通电导线、测试仪表线和插头等。
六、诊断短路和断路短路和断路是导致电路故障的一个常见原因。
在进行故障排查时，需要寻找可能导致短路和断路问题的元器件和连接部分。
如果元器件闪烁或者引起更高的电压，那么就有可能表明短路或断路问题。
七、进行适当的修理当找到问题所在后，需要进行适当的维修。
故障的处理方法可以因故障的类型而异。
有时候，故障可能只是需要重新焊接或更换一个元器件。
大部分情况下，需要进行一些复杂的电路设计或重新制造电路板。
总结以上是我在处理电路故障时积累的经验。
功放专业维修知识点总结功放是一种常见的音频设备，它负责放大音乐信号以驱动扬声器，使其产生高质量的声音。
然而，由于长时间使用和不适当的操作，功放可能会出现故障。
为了能够快速和有效地维修功放，以下是一些功放专业维修的知识点总结。
第一，了解功放的基本原理。
功放由功率放大器和预放大器组成。
预放大器用于控制音频信号的增益和音调等参数，功率放大器则负责放大音频信号。
了解功放的基本原理，可以更好地理解维修过程中的故障点和解决方法。
第二，熟悉功放的常见故障。
功放可能会出现无声音、杂音、漏电、过热等问题。
不同的故障可能具有不同的原因，例如电源供应问题、电容器老化、电路连接松动等。
了解常见故障可以帮助快速定位问题，减少维修时间。
第三，掌握使用维修仪器。
维修功放通常需要使用一些仪器，例如万用表、示波器、频谱分析仪等。
万用表用于测试电路中的电压、电流和电阻等参数；示波器可以帮助检测电路中的信号波形；频谱分析仪用于分析音频信号的频谱特征。
掌握这些仪器的使用方法，可以更准确地判断故障原因。
第四，注意维修过程中的安全问题。
维修功放时，需要注意电路中存在的高电压和大电流，以免造成触电和短路等危险。
在操作过程中，应戴上绝缘手套、护目镜等个人防护装备，同时确保工作区域通风良好，防止电路过热引发火灾。
第五，维修功放时要有系统的思路。
首先，检查功放的外观是否有损坏，如电源线是否完好、电阻是否出现发黑现象等。
然后，通过测量电路参数，如电压、电流和电阻等，来判断不同电路节点是否正常工作。
最后，根据故障现象和测试结果，找出故障的原因，并采取相应的维修措施。
除了上述的一些基本知识点，维修功放还需要具备一定的经验和技巧。
例如，经验丰富的维修人员往往可以凭借听觉判断功放是否正常工作，甚至可以通过敲击功放外壳来判断是否存在松动的元件。
此外，掌握一些维修案例和技巧也是提高维修效率和质量的重要手段。
维修功放不仅需要掌握基本原理和故障排查的方法，还需要不断学习和积累经验。

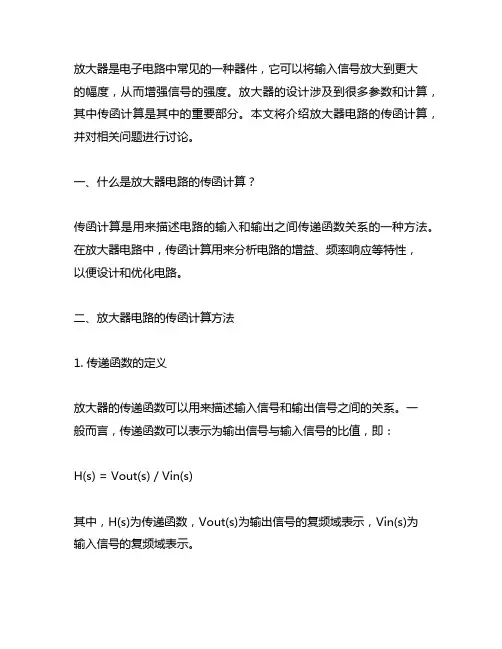

放大器是电子电路中常见的一种器件，它可以将输入信号放大到更大的幅度，从而增强信号的强度。
放大器的设计涉及到很多参数和计算，其中传函计算是其中的重要部分。
本文将介绍放大器电路的传函计算，并对相关问题进行讨论。
一、什么是放大器电路的传函计算？传函计算是用来描述电路的输入和输出之间传递函数关系的一种方法。
在放大器电路中，传函计算用来分析电路的增益、频率响应等特性，以便设计和优化电路。
二、放大器电路的传函计算方法1. 传递函数的定义放大器的传递函数可以用来描述输入信号和输出信号之间的关系。
一般而言，传递函数可以表示为输出信号与输入信号的比值，即：H(s) = Vout(s) / Vin(s)其中，H(s)为传递函数，Vout(s)为输出信号的复频域表示，Vin(s)为输入信号的复频域表示。
2. 传递函数的计算在实际的放大器电路中，通常需要通过电路的元件参数和电路的拓扑结构来计算传递函数。
具体的计算方法可以根据具体的电路类型和参数来确定，一般可以使用网络分析法、频域分析法等方法进行计算。
3. 传递函数的应用通过计算得到的传递函数，可以进一步分析电路的增益、带宽、相位等特性，从而对电路进行优化和设计。
三、放大器电路的传函计算应用与意义1. 应用范围放大器电路的传函计算可以应用于各种类型的放大器电路，包括运放电路、功率放大器电路等。
2. 意义传函计算可以帮助工程师深入理解电路的工作原理，从而对电路进行优化和设计。
通过传函计算，可以分析电路的频率响应、稳定性等特性，为电路的性能提供指导。
四、放大器电路的传函计算中存在的问题与挑战1. 复杂性一些复杂的电路结构可能导致传函计算的复杂性增加，需要借助计算工具或软件进行分析。
2. 精度在实际计算中，需要考虑元件参数的精确性、非线性效应等因素，以确保计算结果的准确性。
3. 应用限制传函计算方法并不适用于所有类型的电路，对于一些非线性电路和非稳态电路，传函计算可能无法完全描述电路的行为。
如何设计简单的放大器级联电路在现代电子设备中，放大器是一个非常重要的组件，用于放大电信号的强度。
放大器级联电路则是指将多个放大器连接在一起，以实现更大程度的信号放大。
本文将介绍如何设计简单的放大器级联电路，帮助读者了解其原理和实施方法。
一、放大器级联电路的基本原理放大器级联电路是通过将多个放大器连接在一起，将输入信号从一个放大器传递到另一个放大器，以增加信号的整体增益。
每个放大器的输出信号成为下一个放大器的输入信号，通过增加放大器的数量，可以逐渐增加信号的强度。
二、设计简单的放大器级联电路的步骤1. 确定级联放大器的数量：根据需要的总增益和每个放大器的增益，确定需要级联的放大器数量。
例如，如果需要总增益为1000倍，而每个放大器的增益为10倍，那么最好选择100个放大器级联。
2. 选择适当的放大器类型：根据应用需求选择适当的放大器类型。
常见的放大器类型包括普通功率放大器、运算放大器等，根据信号的性质和功率要求进行选择。
3. 确定电路连接方式：确定放大器之间的连接方式。
常见的连接方式包括串联连接和并联连接。
串联连接时，输出信号作为下一个放大器的输入信号，而并联连接时，输入信号同时作用于所有放大器。
4. 计算电路参数：根据放大器的增益和电路连接方式，计算电路参数。
确定每个放大器的增益，以及输入和输出阻抗，确保电路的匹配和稳定性。
5. 进行电路布局和布线：将各个放大器进行布局和布线，确保电路的紧凑和安全。
6. 进行仿真和测试：使用电路仿真软件或实际测试仪器对设计的电路进行仿真和测试。
根据测试结果对电路进行优化和调整。
7. 进行调试和优化：根据测试结果对电路进行调试和优化，解决出现的问题和提高电路性能。
三、放大器级联电路设计的注意事项1. 确保电路的功率和电流匹配，避免出现能量和信号的丢失。
2. 考虑电路的稳定性和抗干扰能力，避免出现噪声和干扰问题。
3. 注意电路的散热问题，避免过热导致电路性能下降或损坏。

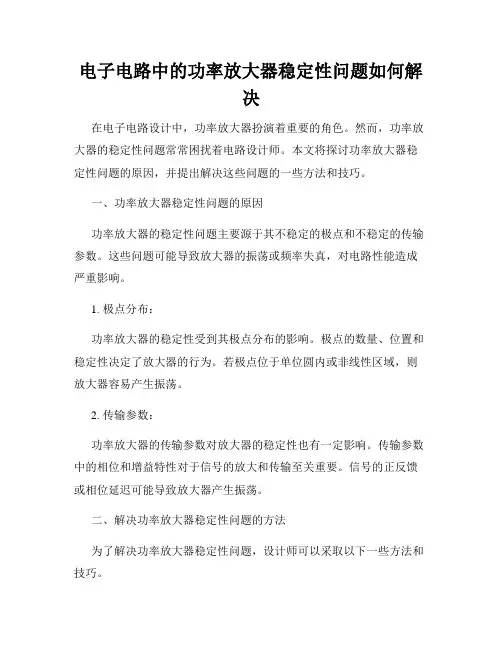

电子电路中的功率放大器稳定性问题如何解决在电子电路设计中，功率放大器扮演着重要的角色。
然而，功率放大器的稳定性问题常常困扰着电路设计师。
本文将探讨功率放大器稳定性问题的原因，并提出解决这些问题的一些方法和技巧。
一、功率放大器稳定性问题的原因功率放大器的稳定性问题主要源于其不稳定的极点和不稳定的传输参数。
这些问题可能导致放大器的振荡或频率失真，对电路性能造成严重影响。
1. 极点分布：功率放大器的稳定性受到其极点分布的影响。
极点的数量、位置和稳定性决定了放大器的行为。
若极点位于单位圆内或非线性区域，则放大器容易产生振荡。
2. 传输参数：功率放大器的传输参数对放大器的稳定性也有一定影响。
传输参数中的相位和增益特性对于信号的放大和传输至关重要。
信号的正反馈或相位延迟可能导致放大器产生振荡。
二、解决功率放大器稳定性问题的方法为了解决功率放大器稳定性问题，设计师可以采取以下一些方法和技巧。
1. 负反馈：负反馈是解决功率放大器稳定性问题的一种常见方法。
通过在放大器环路中引入一个反馈回路，可以有效减小放大器的非线性和相位失真。
负反馈能够降低放大器的放大倍数，并增加放大器的带宽和稳定性。
2. 补偿网络：利用补偿网络也可以改善功率放大器的稳定性。
补偿网络通常由电容器和电阻器构成，用于调整输出信号的相位和增益响应。
补偿网络的设计需要考虑到放大器的非线性和相位特性，以实现稳定的放大器性能。
3. 规避振荡：为了规避振荡问题，设计师可以采取一些措施。
例如，合理选择功率放大器的输入和输出端口的匹配网络，以确保输入输出的阻抗匹配。
此外，采用合适的功率分配和功率调控方法，避免功率放大器在工作过程中产生过大的信号波动。
4. 模拟仿真：使用模拟仿真软件，如SPICE等，可以帮助设计师在设计阶段对功率放大器的稳定性进行评估和优化。
通过构建电路模型并进行仿真分析，可以发现和解决潜在的稳定性问题，提前预测和改善功率放大器的性能。
5. 参数优化：在功率放大器设计中，参数优化也是关键的一步。
放大器电路设计中的常见问题经验总结转载自：/thread-160429-1-1.html与分立器件相比，现代集成运算放大器(op amp)和仪表放大器(in-amp)为设计工程师带来了许多好处。
虽然提供了许多巧妙、有用并且吸引人的电路。
往往都是这样，由于仓促地组装电路而会忽视了一些非常基本的问题，从而导致电路不能实现预期功能- 或者可能根本不工作。
本文将讨论一些最常见的应用问题，并给出实用的解决方案。
AC耦合时缺少DC偏置电流回路最常遇到的一个应用问题是在交流(AC)耦合运算放大器或仪表放大器电路中没有提供偏置电流的直流(DC)回路。
在图1中，一只电容器与运算放大器的同相输入端串联以实现AC耦合，这是一种隔离输入电压(VIN)的DC分量的简单方法。
这在高增益应用中尤其有用，在那些应用中哪怕运算放大器输入端很小的直流电压都会限制动态范围，甚至导致输出饱和。
然而，在高阻抗输入端加电容耦合，而不为同相输入端的电流提供DC通路，会出现问题。
图1.错误的运算放大器AC耦合输入实际上，输入偏置电流会流入耦合的电容器，并为它充电，直到超过放大器输入电路的共模电压的额定值或使输出达到极限。
根据输入偏置电流的极性，电容器会充电到电源的正电压或负电压。
放大器的闭环DC增益放大偏置电压。
这个过程可能会需要很长时间。
例如，一只场效应管(FET)输入放大器，当 1 pA的偏置电流与一个0.1μF电容器耦合时，其充电速率I/C为10–12/10–7=10 μV/s，或每分钟600μV。
如果增益为100，那么输出漂移为每分钟0.06 V。
因此，一般实验室测试(使用AC耦合示波器)无法检测到这个问题，而电路在数小时之后才会出现问题。
显然，完全避免这个问题非常重要。
图2.正确的双电源供电运算放大器AC耦合输入方法图2示出了对这常见问题的一种简单的解决方案。
这里，在运算放大器输入端和地之间接一只电阻器，为输入偏置电流提供一个对地回路。
为了使输入偏置电流造成的失调电压最小，当使用双极性运算放大器时，应该使其两个输入端的偏置电流相等，所以通常应将R1的电阻值设置成等于R2和R3的并联阻值。
然而，应该注意的是，该电阻器R1总会在电路中引入一些噪声，因此要在电路输入阻抗、输入耦合电容器的尺寸和电阻器引起的Johnson噪声之间进行折衷。
典型的电阻器阻值一般在100,000Ω ~1 MΩ之间。
类似的问题也会出现在仪表放大器电路中。
图3示出了使用两只电容器进行AC耦合的仪表放大器电路，没有提供输入偏置电流的返回路径。
这个问题在使用双电源(图3a)和单电源(图3b)供电的仪表放大器电路中很常见。
图3.不工作的AC耦合仪表放大器实例这类问题也会出现在变压器耦合放大器电路中，如图4所示，如果变压器次级电路中没有提供DC对地回路，该问题就会出现。
图4.不工作的变压器耦合仪表放大器电路图5和图6示出了这些电路的简单解决方案。
这里，在每一个输入端和地之间都接一个高阻值的电阻器(RA，BR)。
这是一种适合双电源仪表放大器电路的简单而实用的解决方案。
图5.每个输入端与地之间都接一个高阻值的电阻器以提供必需的偏置电流回路。
a.双电源.b.单电源.这两只电阻器为输入偏置电流提供了一个放电回路。
在图5所示的双电源例子中，两个输入端的参考端都接地。
在图5b所示的单电源例子中，两个输入端的参考端或者接地(VCM接地)或者接一个偏置电压，通常为最大输入电压的一半。
同样的原则也可以应用到变压器耦合输入电路(见图6)，除非变压器的次级有中间抽头，它可以接地或接VCM。
在该电路中，由于两只输入电阻器之间的失配和(或)两端输入偏置电流的失配会产生一个小的失调电压误差。
为了使失调误差最小，在仪表放大器的两个输入端之间可以再接一只电阻器(即桥接在两只电阻器之间)，其阻值大约为前两只电阻器的1/10(但与差分源阻抗相比仍然很大)。
图6.正确的仪表放大器变压器输入耦合方法为仪表放大器、运算放大器和ADC提供参考电压图7示出一个仪表放大器驱动一个单端输入的模数转换器(ADC)的单电源电路。
该放大器的参考电压提供一个对应零差分输入时的偏置电压，而ADC的参考电压则提供比例因子。
在仪表放大器的输出端和ADC的输入端之间通常接一个简单的RC低通抗混叠滤波器以减少带外噪声。
设计工程师通常总想采用简单的方法，例如电阻分压器，为仪表放大器和ADC提供参考电压。
因此在使用某些仪表放大器时，会产生误差。
图7.仪表放大器驱动ADC的典型单电源电路正确地提供仪表放大器的参考电压一般假设仪表放大器的参考输入端为高阻抗，因为它是一个输入端。
所以使设计工程师一般总想在仪表放大器的参考端引脚接入一个高阻抗源，例如一只电阻分压器。
这在某些类型仪表放大器的使用中会产生严重误差(见图8)。
图8.错误地使用一个简单的电阻分压器直接驱动3运放仪表放大器的参考电压引脚例如，流行的仪表放大器设计配置使用上图所示的三运放结构。
其信号总增益为参考电压输入端的增益为1(如果从低阻抗电压源输入)。
但是，在上图所示的电路中，仪表放大器的参考输入端引脚直接与一个简单的分压器相连。
这会改变减法器电路的对称性和分压器的分压比。
这还会降低仪表放大器的共模抑制比及其增益精度。
然而，如果接入R4,那么该电阻的等效电阻会变小，减小的电阻值等于从分压器的两个并联支路看过去的阻值(50 kΩ)，该电路表现为一个大小为电源电压一半的低阻抗电压源被加在原值R4上，减法器电路的精度保持不变。
如果仪表放大器采用封闭的单封装形式(一个IC)，则不能使用这种方法。
此外，还要考虑分压电阻器的温度系数应该与R4和减法器中的电阻器保持一致。
最终，参考电压将不可调。
另一方面，如果尝试减小分压电阻器的阻值使增加的电阻大小可忽略，这样会增大电源电流的消耗和电路的功耗。
在任何情况下，这种笨拙的方法都不是好的设计方案。
图9示出了一个更好的解决方案，在分压器和仪表放大器参考电压输入端之间加一个低功耗运算放大器缓冲器。
这会消除阻抗匹配和温度系数匹配的问题，而且很容易对参考电压进行调节。
图9.利用低输出阻抗运算放大器驱动仪表放大器的参考电压输入端当从电源电压利用分压器为放大器提供参考电压时应保证PSR性能一个经常忽视的问题是电源电压VS的任何噪声、瞬变或漂移都会通过参考输入按照分压比经过衰减后直接加在输出端。
实际的解决方案包括旁路滤波以及甚至使用精密参考电压IC产生的参考电压，例如ADR121，代替VS分压。
当设计带有仪表放大器和运算放大器的电路时，这方面的考虑很重要。
电源电压抑制技术用来隔离放大器免受其电源电压中的交流声、噪声和任何瞬态电压变化的影响。
这是非常重要的，因为许多实际电路都包含、连接着或存在于只能提供非理想的电源电压的环境之中。
另外电力线中的交流信号会反馈到电路中被放大，而且在适当的条件下会引起寄生振荡。
现代的运算放大器和仪表放大器都提供频率相当低的电源电压抑制(PSR)能力作为其设计的一部分。
这在大多数工程师看来是理所当然的。
许多现代的运算放大器和仪表放大器的PSR指标在80～100dB以上，可以将电源电压的变化影响衰减到1/10,000~1/100,000。
甚至最适度的40 dB PSR的放大器隔离对电源也可以起到1/100的抑制作用。
不过，总是需要高频旁路电容(正如图1~7所示)并且经常起到重要作用。
此外，当设计工程师采用简单的电源电压电阻分压器并且用一只运算放大器缓冲器为仪表放大器提供参考电压时，电源电压中的任何变化都会通过否则IC通常优良的PSR性能会丢失。
在图10中，在分压器的输出端增加一个大电容器以滤除电源电压的变化并且保证PSR性能。
滤波器的-3 dB极点由电阻器R1/R2并联和电容器C1决定。
-3 dB极点应当设置在最低有用频率的1/10处。
图10.保证PSR性能的参考端退耦电路上面示出的CF试用值能够提供大约0.03 Hz的–3 dB极点频率。
接在R3两端的小电容器(0.01 μF)可使电阻器噪声最小。
该滤波器充电需要时间。
按照试用值，参考输入的上升时间应是时间常数的几倍(这里T=R3Cf= 5 s)，或10~15s。
图11中的电路做了进一步改进。
这里，运算放大器缓冲器起到一个有源滤波器的作用，它允许使用电容值小很多的电容器对同样大的电源退耦。
此外，有源滤波器可以用来提高Q值从而加快导通时间。
图11.将运算放大器缓冲器接成有源滤波器驱动仪表放大器的参考输入引脚测试结果：利用上图所示的元件值，施加12 V电源电压，对仪表放大器的6 V参考电压提供滤波。
将仪表放大器的增益设置为1，采用频率变化的1 VP-P正弦信号调制12 V电源。
在这样的条件下，随着频率的减小，一直减到大约8 Hz时，我们在示波器上看不到AC信号。
当对仪表放大器施加低幅度输入信号时，该电路的测试电源电压范围是4 V到25 V以上。
电路的导通时间大约为2 s。
单电源运算放大器电路的退耦最后，单电源运算放大器电路需要偏置共模输入电压幅度以控制AC信号的正向摆幅和负向摆幅。
当从电源电压利用分压器提供偏置电压时，为了保证PSR的性能就需要合适的退耦。
一种常用但不正确的方法是利用100 kΩ/100 kΩ电阻分压器(加0.1μF旁路电容)提供VS/2给运算放大器的同相输入端。
使用这样小的电容值对电源退耦通常是不够的，因为极点仅为32 Hz。
电路出现不稳定(“低频振荡”)，特别是在驱动感性负载时。
图12(反相输入)和图13(同相输入)示出了达到最佳退耦结果的VS/2偏置电路。
在两种情况中，偏置电压加在同相输入端，反馈到反向输入端以保证相同的偏置电压，并且单位DC增益也要偏置相同的输出电压。
耦合电容器C1使低频增益从BW3降到单位增益。
图12.单电源同相输入放大器电路正确的电源退耦方案。
中频增益=1+R2/R1如上图所示，当采用100 kΩ/100 kΩ电阻分压器时一个好的经验是，为获得0.3 Hz的–3 dB截止频率，应当选用的C2最小为10 ΩF，。
而100 μF(0.03 Hz)实际上对所有电路都足够了。
图13.单电源反相输入放大器正确的退耦电路，中频增益= – R2/R1。
