变配电所电气设计常见疑难问题解析
- 格式：ppt
- 大小：653.00 KB
- 文档页数：40
下载文档原格式
合集下载
电气工程22个常见质量通病：图文解析

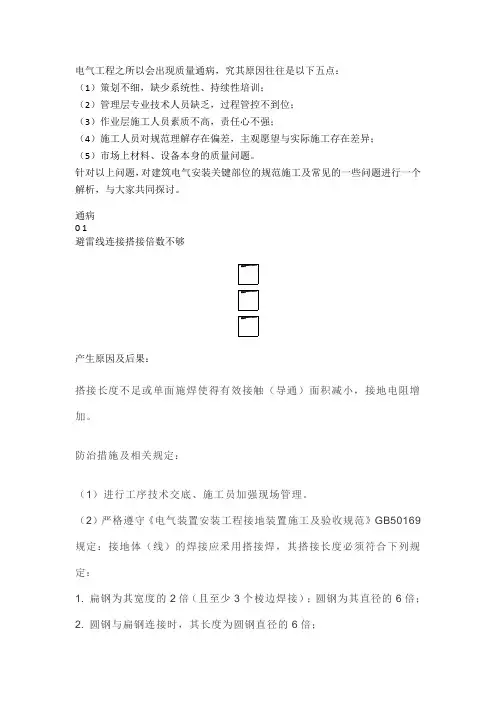

电气工程之所以会出现质量通病，究其原因往往是以下五点：（1）策划不细，缺少系统性、持续性培训；（2）管理层专业技术人员缺乏，过程管控不到位；（3）作业层施工人员素质不高，责任心不强；（4）施工人员对规范理解存在偏差，主观愿望与实际施工存在差异；（5）市场上材料、设备本身的质量问题。
针对以上问题，对建筑电气安装关键部位的规范施工及常见的一些问题进行一个解析，与大家共同探讨。
通病01避雷线连接搭接倍数不够产生原因及后果：搭接长度不足或单面施焊使得有效接触（导通）面积减小，接地电阻增加。
防治措施及相关规定：（1）进行工序技术交底、施工员加强现场管理。
（2）严格遵守《电气装置安装工程接地装置施工及验收规范》GB50169规定：接地体（线）的焊接应釆用搭接焊，其搭接长度必须符合下列规定：1. 扁钢为其宽度的2倍（且至少3个棱边焊接）；圆钢为其直径的6倍；2. 圆钢与扁钢连接时，其长度为圆钢直径的6倍；02避雷线支持间距过大，不顺直，支持位置及支持方式不合理产生原因及后果：（1）明敷接地引下线的间距均匀是观感的需要，规定间距的数值是考虑受力和可靠，使线路能顺直；要注意同一条线路的间距均匀一致，可以在给定的数值范围选取一个定值。
（2）采用“T”字形支撑方式或相焊接的方式，实际上不利于避雷线的伸缩变形，也不美观，焊接部位易腐蚀。
防治措施及相关规定：03避雷带过伸缩缝（沉降缝）无补偿，引下线无标识产生原因及后果：由于建筑物伸缩缝、沉降缝以及避雷带自身热胀冷缩的原因，往往造成避雷带的扭曲、变形，既不美观，若避雷带拉伸变细将造成接地通路导通截面减小，影响导电性能。
引下线不加以标识，于维护检修不便点这免费下载施工技术资料。
防治措施及相关规定：04变配电室接地母线距墙面距过大，未刷黄绿标识，无临时接地检查接线桩，母线连接不符合要求产生原因及后果：（1）支撑和标识是规范及观感和警示要求；（2）接地检查接线桩是维护检修工作接地需要，保证专业安全；（3）母线正确连接是保证接地截面和接触电阻满足要求。
2018年建筑电气设计专业疑难问题(160问)解析
2018年建筑电气设计专业疑难问题（160问）解析一、供配电系统1.1 按GB50016-2014第10.1.9条，只要属于一、二级负荷，无论住宅还是公建，消防电箱（包括应急照明、消防电梯等）均应独立设置。
请问下图为某高层住宅系统图，满足该条款吗？(非消防配电合用）如果电源在建筑物引入前消防和非消防负荷统一计量后分成独立系统，审图能通过吗？【解析】问题：高层住宅电源引入线路为消防与非消防合一，问是否可行？住宅或公建电源引入原则：1引入的电源为高压10（20、35）kV消防与非消防电源合一。
2如果是低压电源0.4kV, 有两种供电方式：1)在变电所就将消防负荷与非消防负荷分开分别引入建筑物。
消防线路如明敷设，应采用950℃、3h或830℃、3h的耐火电缆。
优点是消防电源受非消防负荷的影响较小，应优先考虑；2）变电所至建筑物的电源线路，消防负荷与非消防负荷合用一根电缆，引入建筑物后在总配电柜将消防负荷与非消防负荷分开，这一方案在变电所两种负荷合用同一断路器保护。
如果此线路为地下室明敷设，应采用950℃、3h或830℃、3h的耐火电缆。
优点是线路简单；缺点是消防电源受非消防负荷的影响较大。
在住宅小区内，如果由电业局管理的箱式变电站不能为住宅提供分路电源时，可用此方案。
上述方案均符合设计规范要求。
1.2地下室潜水泵是防止灭火时供配电装置及消防设备被水淹的重要设施，是否应严格按消防设备配电。
另外，潜水泵配电线路上需要加漏电断路器（RCD）吗？如果设置动作值是多少合适？。
【解析】 1) 地下室潜水泵是防止消防水、洪水、自来水和室内采暖管路故障溢水流入地下室淹渍电气装置的重要设施，应采用消防电源供电。
假如采用非消防电源供电，火灾时电源被切断，消防积水流入地下室，将造成淹渍；2）潜水泵因具有消防功能，不加剩余电流动作保护器（RCM），应加剩余电流动作报警器（RCM），动作于报警；3）剩余电流动作值应为300mA；4）安装位置，在控制柜进线处安装。
电气供配电系统设计的常见问题及解决方法
２＿３经 济性
提 高 配 电设 备 的运 行 可 靠 性 和质 量 ，对 于户 外 的 一 些 建 筑 ，为 了避
统 内进 行 合理 分配 ；其 次 ，电力再 通 过 低压 变 电 ，将 其转 换 成 常规 用 源 之 间 的耦合 ，而 且 有 利于 散 热 。 同时 ，对交 流 电的 引入 ，应 该 使 用
电 ，即 ２２０伏或是 ３８０伏 ，通过电能传输至各个客户端 中心 ，供其电 更 大 电线 ，双绞 线 作 为直 流输 出线 ，线 的长度 要 合理 。需 要设 置 相 应
可 持续 发 展概 念 的提 出 ，对 于 建筑 供 配 电 系统 而 言是 一 个 全新 择 ，配 电变压器的容量选择不宜过大 ，供 电半径应合理控制 。首先 ，
的 挑 战 ，故 此在 实施 建 筑 供 配 电过 程 中 ，必 须 加 强 对 节 能设 计 的 重 需 要通 过 详 细调 查 建筑 面 积 的大 小 和地 理 位 置 ，准确 统 计 用 电负 荷
视 。将 “节 能 ”理 念 融 人其 中 ，这样 不 仅仅 可 以做 到 “低碳 环 保 ”，更 能 并 分 清用 电负荷 类 别 。其 次 ，要 统一 确 定整 体 供 电方案 ，根 据 不 同的
节约成本 ，使其资源得到合理利用。
情 况 可 以具 体划 分 分期 开 发 的 区域 与规 模 ；最 后 ，要 规 范配 电设 备 ，
科 投 刨 新 与 应 用 Ｉ ２０１６年第３期
电 力 科 技

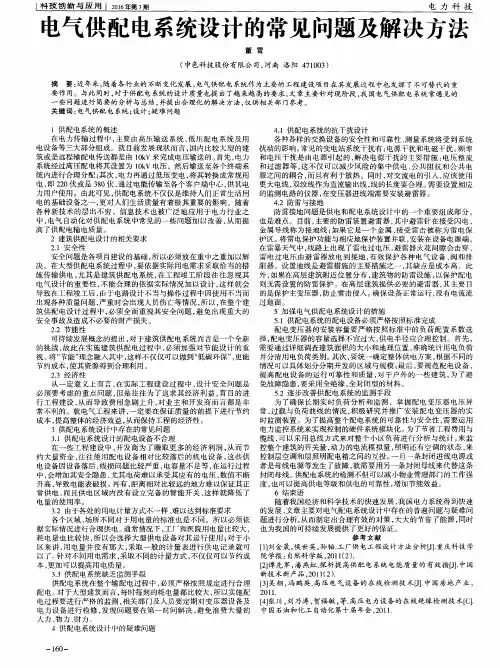

电气供配 电系统设计的常见问题及解决方法
董 雪 （中 色科 技 股 份 有 限 公 司 ，河 南 洛 阳 ４７１００３）
摘 要 ：近年 来 ，随 着各行 业的 不 断 变化 发 展 ，电 气供 配 电 系统作 为 主要 的 工程 建设 项 目在 其发 展 过程 中也 发挥 了 不可替 代 的 重 要作用。与此同时 ，对于供配电系统的设计质量也提 出了越来越 高的要求 ，文章主要针对现阶段 ，我国电气供配电系统常遇见的 一 些 问题 进行 简要 的 分析 与 总结 ，并提 出合 理 化 的 解决 方 法 ，仅 供相 关部 门参 考 。 关键 词 ：电 气供 配 电 系统 ；设 计 ；疑 难 问题
10KV高压配电设计中的常见问题

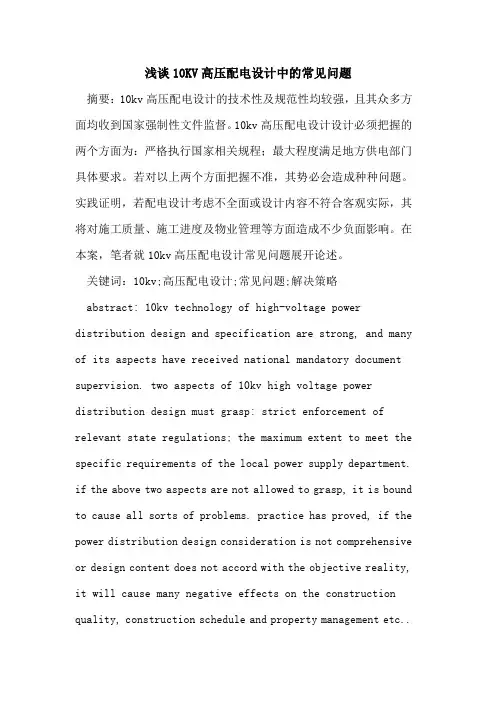

浅谈10KV高压配电设计中的常见问题摘要：10kv高压配电设计的技术性及规范性均较强，且其众多方面均收到国家强制性文件监督。
10kv高压配电设计设计必须把握的两个方面为：严格执行国家相关规程；最大程度满足地方供电部门具体要求。
若对以上两个方面把握不准，其势必会造成种种问题。
实践证明，若配电设计考虑不全面或设计内容不符合客观实际，其将对施工质量、施工进度及物业管理等方面造成不少负面影响。
在本案，笔者就10kv高压配电设计常见问题展开论述。
关键词：10kv;高压配电设计;常见问题;解决策略abstract: 10kv technology of high-voltage power distribution design and specification are strong, and many of its aspects have received national mandatory document supervision. two aspects of 10kv high voltage power distribution design must grasp: strict enforcement of relevant state regulations; the maximum extent to meet the specific requirements of the local power supply department. if the above two aspects are not allowed to grasp, it is bound to cause all sorts of problems. practice has proved, if the power distribution design consideration is not comprehensive or design content does not accord with the objective reality, it will cause many negative effects on the construction quality, construction schedule and property management etc..in this case, the 10kv high voltage power distribution design of common problems.key words: 10 kv; high voltage power distribution design; common problems; resolution strategy中图分类号：tm642+.1文献标识码：a 文章编号：2095-2104（2013）一、10kv配电网安全运行关键影响因素（一）关于10kv配电网内过电压及电气设备的作用，研究结果显示，其主要承受了电网运行中的大气过电压、内部过电压、工频电压的作用。
探究变电站电气设计应注意的问题
探究变电站电气设计应注意的问题变电站是电力系统的重要组成部分，它起着电能传输、转换和配电的关键作用。
而变电站的电气设计直接关系到电力系统的安全、稳定和可靠运行。
在变电站电气设计中，需要注意以下几个关键问题。
变电站电气设计应关注安全性。
安全是变电站设计的首要原则。
在设计中，必须严格按照国家电力行业的相关标准和规范进行设计，确保设备的安全运行。
在电压等级高的变电站中，设计人员应注意设备的绝缘强度，选用符合标准要求的设备，避免电弧短路和绝缘击穿等事故发生。
还应合理设置防雷装置，保护变电站设备免受雷击的影响。
变电站电气设计应考虑稳定性。
稳定性是电力系统运行的重要要求之一。
在设计中，需要充分考虑变电站的稳态和动态稳定性，确保系统能够稳定运行。
在变电站的电缆设计中，应注意电缆的敷设方式和过载能力，以保证电缆的正常运行，并在系统故障时能够快速切除故障点，保证系统的稳定性。
在变电站的电源设计中，应合理配置备用电源，以应对主电源故障时的紧急情况。
变电站电气设计应考虑可靠性。
可靠性是指变电站能够在长时间内实现预定功能的能力。
在设计中，需要充分考虑设备的可靠性和寿命，选择质量可靠的设备供应商，并进行必要的备件储备。
还应合理规划设备的布置和布线，确保设备之间的相互独立性和可靠性。
还应对变电站进行可靠性评估和可靠性增强设计，提高系统的可靠性指标。
变电站电气设计应考虑经济性。
经济性是指在满足技术要求的前提下，以最低的投资和运行成本实现系统的设计目标。
在设计中，需要根据具体情况合理选用设备和材料，进行成本效益分析，并进行可行性研究。
在电力系统电气设计中，可以采用新技术和新材料来降低设备成本和能耗成本。
变电站电气设计是电力系统设计中的重要环节，需要注意的问题有安全性、稳定性、可靠性和经济性等。
只有在设计过程中充分考虑这些问题，才能确保变电站的电气设计达到预期的效果，并为电力系统的安全、稳定和可靠运行提供保障。
变配电所电气设计常见强制性条文问题分析
20 0 民 用 建筑 电 气 设计 规范 (以 下简 称 民 规 ) 第 . 4. 2 条 第 3 款也 有
类似 规定 . 但 不少 设计未 对电 缆( 线)的 热稳 定进 行 校验 , 尤 其在 直接 引自大 容量 变压 器出 口且 线路 短 的回 路 中, 选用 了 小截 面 (如 2.
2
1
,4
低 配 第 2. 2. 2 条 第� 二 款规 定 ," 按 敷设 方 式 及 所 火灾 应急 照明设 计 ,设计 图存 在问 题有 环 境 条 件所 确 定 的 导 体 载 流 量 , 不 应 小 于 计 算 电 流" 民规 第 7. 4. 2 条第 一款 要求 ,"按 敷设 方式 ,环
� 火灾应急照明
� 导体载流量的确定
1 1 . 3. 1 条 第二 款, 第 1 1 . 3. 2 条 第 四款 均 涉及 变 配电
(1)民 用 建 筑的 变 配 电所 一 般 设置 在 首 层 或地 下 一层 ,属火 灾时 需坚 持工 作的 场所 ,应设 置火 灾备 但时 常发 现其 供电 有 的工 程虽 装设 了应
2
) 的缆 线
护 与线 路的 过负 荷保护 相提 并论 ,其 实不 然. 首先 , 而未 进行 校核 . � 两 者的 热特 性不 同 其 次, 两者过 负荷 保护 规范 的适 根据 低配 第 4. 2. 2 条,电缆的热稳定校验式为
- 34 -
用性 不同� 低 配 第 4. 3. 5条, 民规 第 7. 6. 4 条适 用 形 式应 统一 为 - 系统 于线 路的 过负 荷保护 ,是 强制 性条 文 而 电动 机的 过 负荷 保 护应 遵 循 的 规定 是
第卷第期来自� � � � � � � � � � � � -
基于10kV变配电所供配电系统的设计重点与难点分析

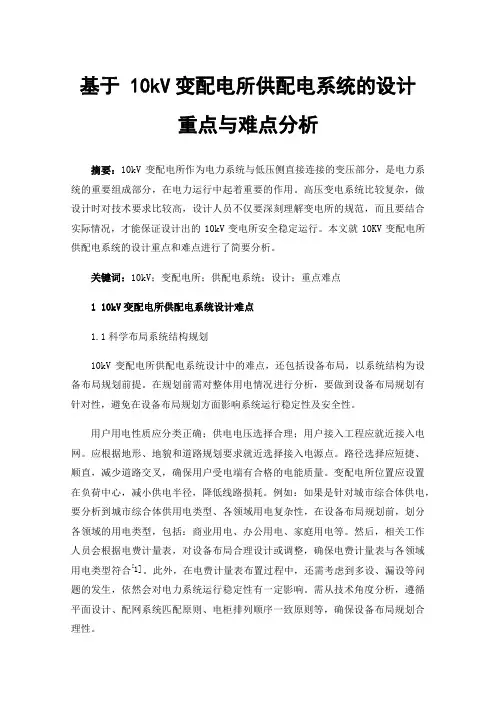

基于 10kV变配电所供配电系统的设计重点与难点分析摘要：10kV变配电所作为电力系统与低压侧直接连接的变压部分，是电力系统的重要组成部分，在电力运行中起着重要的作用。
高压变电系统比较复杂，做设计时对技术要求比较高，设计人员不仅要深刻理解变电所的规范，而且要结合实际情况，才能保证设计出的10kV变电所安全稳定运行。
本文就10KV变配电所供配电系统的设计重点和难点进行了简要分析。
关键词：10kV；变配电所；供配电系统；设计；重点难点110kV变配电所供配电系统设计难点1.1科学布局系统结构规划10kV变配电所供配电系统设计中的难点，还包括设备布局，以系统结构为设备布局规划前提。
在规划前需对整体用电情况进行分析，要做到设备布局规划有针对性，避免在设备布局规划方面影响系统运行稳定性及安全性。
用户用电性质应分类正确；供电电压选择合理；用户接入工程应就近接入电网。
应根据地形、地貌和道路规划要求就近选择接入电源点。
路径选择应短捷、顺直，减少道路交叉，确保用户受电端有合格的电能质量。
变配电所位置应设置在负荷中心，减小供电半径，降低线路损耗。
例如：如果是针对城市综合体供电，要分析到城市综合体供用电类型、各领域用电复杂性，在设备布局规划前，划分各领域的用电类型，包括：商业用电、办公用电、家庭用电等。
然后，相关工作人员会根据电费计量表，对设备布局合理设计或调整，确保电费计量表与各领域用电类型符合[1]。
此外，在电费计量表布置过程中，还需考虑到多设、漏设等问题的发生，依然会对电力系统运行稳定性有一定影响。
需从技术角度分析，遵循平面设计、配网系统匹配原则、电柜排列顺序一致原则等，确保设备布局规划合理性。
1.2保证系统设计的科学性我国相关部门对10kV变配电所供配电系统设计工作相当重视，并且还由专业化工作队伍对系统内部结构、应用功能、各领域用电要求等因素全面分析，一方面，能够为10kV变配电所供配电系统设计提供重要依据，使电力资源终端使用条件更充分；另一方面，还考虑到特定机房设备服务要求，对10kV变配电所供配电系统设计难点、重点详细探究，突出10kV变配电所供配电系统设计必要性。
变配电所设计中的若干问题
变配电所设计中的若干问题【摘要】：10/6kv配电所及10/0.4，6/0.4kv变电所设计，是工程建设中非常普通又非常重要的一项工作，其规范性和技术性都很强，许多方面涉及到国家强制性条文的贯彻落实。
要做好变配电所设计既要执行国家现行的有关规范和规程，又要满足当地供电部门的具体要求，否则会出现种种问题，影响设计质量和工程进度。
【关键词】：变配电所设计；电气设计中图分类号：f407.6 文献标识码：a 文章编号：变配电所的设计是电气工程设计中的重中之重，变配电所设计的好坏，往往直接决定工程电气设计工作的成败，为了做好变配电所的设计，本文将对变配电所设计时经常遇到的部分问题进行简要的分析。
一、带电导体系统的型式和系统接地的型式根据国际电工委员会iec－tc64，配电系统的型式有两个特征，即带电导体系统的型式（如三相四线制）和系统接地的型式（如tn －s系统）。
在正式文件中不得把三相四线制的tn－s系统称为“三相五线制”。
在gb50054－2011《低压配电设计规范》中已明确指出，“三相四线制是带电导体配电系统的型式之一，三相指l1、l2、l3三相，四线指通过正常工作电流的三根相线和一根n线，不包括不通过正常工作电流的pe线”。
进一步阐明“tn－c、tn－c－s、tn －s、tt等接地型式的配电系统均属三相四线制”。
在我国低压配电电压应采用220v/380v。
带电导体系统的型式宜采用单相二线制、两相三线制、三相三线制和三相四线制。
在设计文件中，对tn－s与tn－c－s接地型式的划定有时混淆不清。
系统的接地型式一般是就一个变电所或一台变压器的供电范围而言。
中性线（n线）和保护线（pe线）仅在局部范围内（如一栋楼或一层楼）分开时，应称tn－c－s系统。
tn系统中某一剩余电流保护器负荷侧电气装置的外露导电体单独接地时，可称为局部tt系统。
二、对土建的要求在gb50053－94《10kv及以下变电所设计规范》中明确规定了变电所所址选择和对建筑等有关专业的要求，在实际应用时还应注意如下问题：1、防火挑檐：车间附设变电所选用油浸电力变压器时，应在变压器室大门的上方设置防火挑檐。
变电站电气工程设计的问题分析张超张超

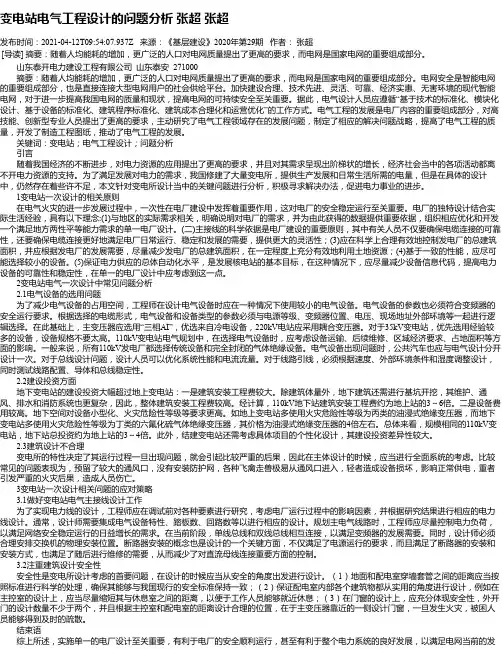

变电站电气工程设计的问题分析张超张超发布时间：2021-04-12T09:54:07.937Z 来源：《基层建设》2020年第29期作者：张超[导读] 摘要：随着人均能耗的增加，更广泛的人口对电网质量提出了更高的要求，而电网是国家电网的重要组成部分。
山东泰开电力建设工程有限公司山东泰安 271000摘要：随着人均能耗的增加，更广泛的人口对电网质量提出了更高的要求，而电网是国家电网的重要组成部分。
电网安全是智能电网的重要组成部分，也是直接连接大型电网用户的社会供给平台。
加快建设合理、技术先进、灵活、可靠、经济实惠、无害环境的现代智能电网，对于进一步提高我国电网的质量和现状，提高电网的可持续安全至关重要。
据此，电气设计人员应遵循“基于技术的标准化、模块化设计、基于设备的标准化、建筑程序标准化、建筑成本合理化和运营优化”的工作方式。
电气工程的发展是电厂内容的重要组成部分，对高技能、创新型专业人员提出了更高的要求，主动研究了电气工程领域存在的发展问题，制定了相应的解决问题战略，提高了电气工程的质量，开发了制造工程图纸，推动了电气工程的发展。
关键词：变电站；电气工程设计；问题分析引言随着我国经济的不断进步，对电力资源的应用提出了更高的要求，并且对其需求呈现出阶梯状的增长，经济社会当中的各项活动都离不开电力资源的支持。
为了满足发展对电力的需求，我国修建了大量变电所，提供生产发展和日常生活所需的电量，但是在具体的设计中，仍然存在着些许不足，本文针对变电所设计当中的关键问题进行分析，积极寻求解决办法，促进电力事业的进步。
1变电站一次设计的相关原则在电气火灾的进一步发展过程中，一次性在电厂建设中发挥着重要作用，这对电厂的安全稳定运行至关重要。
电厂的独特设计结合实际生活经验，具有以下理念:(1)与地区的实际需求相关，明确说明对电厂的需求，并为由此获得的数据提供重要依据，组织相应优化和开发一个满足地方两性平等能力需求的单一电厂设计。
电气供配电系统设计的常见疑难问题
１ 供配 电系统设计 问题分析
本节 以某工程 实际 为依托 ， 对 供 配 电
进行抑制 ， 首 先是 选择 合 适 的传 输 线 ， 一 般 选 择 同 轴 电缆 及双 绞 线 ， 其中， 前 者 的 组 成 包 括 一 根 空 心 的 圆柱 导 体 以 及 内 导 线 ， 并 且 两 者 与 外 界 之 间需 要 通 过 绝 缘 材 料 隔 离 开来 。 这 种 电 缆 的 优 点 在 于 具 有 较 强 的抗 干扰能 力和稳定的数据传 输特性 ， 并 且 价 格较便宜。 后 者 被 封 装于 绝缘 外 套 中 ， 形 成 种 传输 介 质 ， 其 构 成 的 环 路 改 变 了 电 磁 感应的方向 ， 能够 抵 抗 电 磁干 扰 。 其 次 是采 用在线 监测技术抗干扰 。 将各种 保护 ， 如：
皿圆
刚
ቤተ መጻሕፍቲ ባይዱ
动 力 与 电 气工 程

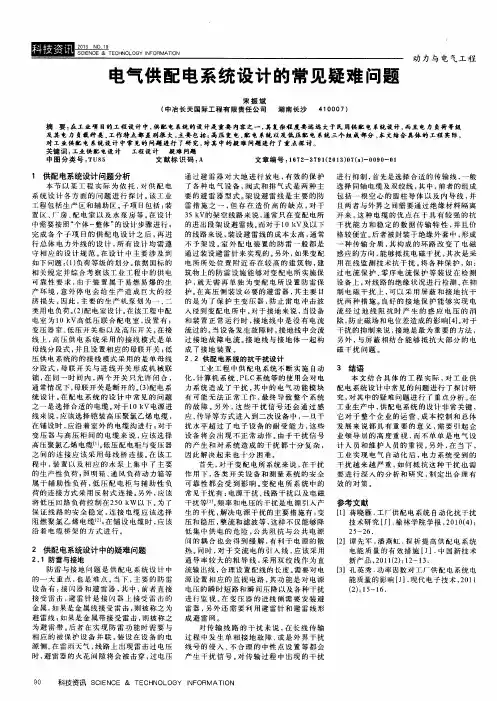

电气 供 配 电系 统 设 计 的 常 见疑 难 问题
宋 振 斌 （ 中冶长 天国 际工 程有 限责 任公 司 湖 南长沙
４ １ ０ ０ ０ ７ ）
摘 要： 在 工业项 目的工程设 计中 ， 供 配 电系统 的设计是重要 内容之 一 ， 其 复杂程 度要远远 大于民 用供 配 电系统设计 ， 而且 电力 负荷等级 及 其 电 力 负载 种 类 ， 工作 特点都 差别很 大 。 主 要 包括 ： 高压 变 电 ． 配 电 系统 以及 低 压 配 电 系 统 三 个 组 成 部 分 。 本 文 结合 具 体 的 工 程 实 际 ， 对工 业供配 电 系统 设计 中常 见的问题进 行 了研 究， 对其 中的疑 难 问题 进行 了重 点探 讨 。 关键词 ： 工业 供 配 电设 计 工 程 设 计 疑 难 问题 中 图分 类 号 ： Ｔ Ｕ８ ５ 文献标识码 ： Ａ 文章编 号 ： １ ６ ７ ２ －３ ７ ９ １ （ ２ ０ １ ３ ） ０ ７ （ ａ ） －０ ０ ９ ０ －Ｏ １ 通过避 雷器对大地 进行放电 ， 有 效 的 保 护 了各 种 电 气 设 备 ， 阀 式 和 排 气 式 是 两 种 主 系统设计各 方面的问题进 行探讨 。 该 工 业 要 的避 雷 器 型 式 。 架 设 避 雷 线 是 主 要 的 防 工程包括生产区和辅助区。 子 项 目包 括 ： 装 雷 措 施 之 一 ， 但存在 造价 高的 缺点 ， 对 于 ５ ｋ Ｖ的架 空 线 路 来 说 ， 通 常 只在 变 配 电 所 置区、 厂房 、 配 电室 以 及 水 泵 房 等 。 在 设 计 ３ 中需 要 按 照 “ 个 体一整 体 ” 的 设 计 步骤 进 行 ， 的 进 出 段架 设 避 雷 线 。 而对于１ Ｏ ｋ Ｖ及 以下 完 成 各 个 子 项 目的 供 配 电 设 计 之 后 ， 再 进 的 线 路 来说 ， 装 设避 雷 线 的 成 本 太 高 ， 通 常 行 总 体 电 力外 线 的 设 计 ， 所 有 设 计 均 需 遵 不 予架 设 。 室 外 配 电 装 置 的 防 雷 一 般 都 是 守 相 应 的设 计 规 范 。 在 设 计 中主 要 涉 及 到 通 过 装 设避 雷 针 来 实现 的 。 另外 ， 如果 变 配 如下问题 ： （ １ ） 负 荷等 级 的划 分 。 依据 国标 的 电 所所 处 位 置 附 近 存 在 较 高 的 建 筑物 ， 建 相 关规 定并 综 合 考 察 该 工 业 工 程 中 的 供 电 筑 物 上 的 防 雷 设 施 能 够 对变 配 电所 实 施 保 可靠性要求 ， 由 于 装 置 属 于 易燃 易爆 的 生 护 ， 就 无 需 再 单 独 为 变 配 电所 设 置 防 雷 保 产 环境 ， 意 外 停 电 会 给 生 产 造 成 巨大 的 经 护 。 在 高 压 侧 装 设 必 要的 避 雷 器 ， 其 主要 目 济损失 。 因此 ， 主 要 的 生 产 机 泵划 为 一 、 二 的 是 为 了 保 护 主 变 压 器 ， 防 止 雷 电 冲 击 波 类用 电负 荷 。 （ ２ ） 配 电室 设 计 。 在 该工 程 中 配 入 侵 到 变 配 电 所 中 。 对于 接 地 来说 ， 当设 备 电室为ｌ Ｏ ｋ Ｖ高 低 压 联 合 配 电 室 ， 设置有 ： 和 装置正常运行 时 ， 接 地 线 中是 没 有 电 流 变压器室、 低 压 开 关 柜 以 及 高 压开 关 。 在 接 流 过 的 。 当 设 备 发生 故障 时 ， 接 地 线 中会 流 线上 ， 高 压供 电 系 统 采 用 的 接 线 模 式 是 单 过 接地 故障 电 流 。 接 地 线 与 接 地 体 一 起 构 母 线分 段式 ， 并 且 设 置 相 应 的 母联 开 关 ； 低 成 了接 地 装 置 。 压 供 电 系统 的的 接 线 模 式 采 用 的 是 单 母 线 ２． ２ 供配 电系统 的抗 干扰设 计 分段式 ， 母 联 开 关 与 进 线 开 关 形 成 机 械 联 工业 工 程 中 供 配 电系 统 不 断 实 施 自动 锁， 在同一时 间内 ， 两 个 开 关 只允 许 闭 合 ， 化， 计 算机 系统 、 ＰＬＣ系统 等 的使 用 会 对 电 通 常情 况 下 ， 母联 开 关 是 断 开 的 。 （ ３ ） 配电系 力 系统 造 成 了 干 扰 ， 其 中的 电气 功 能 模 块 统设计 。 在 配 电 系 统 的 设 计 中常 见 的 问 题 有 可 能 无 法 正 常 工 作 ， 最终 导 致 整 个 系 统 之一 是 选 择 合 适 的 电缆 。 对于ｌ ０ ｋ Ｖ电源 进 的 故 障 。 另外 ， 这 些 干 扰 信 号 还 会 通 过 感 线 来说 ， 应 该 选 择 铠 装 高 压 聚 氯 乙烯 电缆 ， 应、 传 导 等 方 式 进 入 到二 次 设 备 中 ， 一旦 干 在 铺设 时 ， 应 沿 着 室 外 的 电缆 沟 进行 ； 对 于 扰 水平 超 过 了 电 子 设 备 的 耐 受 能 力 ， 这 些
变电站电气安装调试中的故障与处理
变电站电气安装调试中的故障与处理变电站电气安装调试是建设电网工程中非常重要的一个环节，它直接关系到电力系统的正常运行和安全性。
在变电站电气安装调试过程中，往往会出现各种各样的故障，给工作人员带来不小的困扰。
及时发现并处理这些故障是非常重要的。
本文将深入探讨变电站电气安装调试中常见的故障及其处理方法，以期为相关工作人员提供一定的参考。
一、绝缘故障在变电站电气安装调试过程中，绝缘故障是比较常见的一类故障。
绝缘故障的原因一般有以下几种：设备缺陷、绝缘老化、环境湿度等。
当发生绝缘故障时，往往会导致设备不能正常运行，严重时还会对工作人员和设备造成损害。
应该采取一定的措施来处理绝缘故障。
1.处理方法当发现绝缘故障时，首先要迅速断开电源，停止设备运行，以免进一步扩大故障。
然后，对故障设备进行彻底检查，找出故障点，并及时修复或更换受损的部件。
在绝缘老化的情况下，应该对设备进行定期的绝缘检测和维护，提高设备的绝缘水平，预防绝缘故障的发生。
二、接地故障接地故障在变电站电气设备中也是比较常见的一种故障。
接地故障的原因可能是由于设备内部线路连接不良、外部设备接地线被破坏等。
一旦发生接地故障，可能会导致设备损坏、电流过大，甚至引发火灾等危险情况。
对接地故障应该引起足够重视。
三、过载故障在变电站电气设备中，由于负荷过大或是设备损坏等原因，往往会引起过载故障。
过载故障容易导致设备过热、烧坏，同时也会对电网系统的正常运行带来严重影响。
应该采取一定的措施来防范和处理过载故障。
四、短路故障短路故障是变电站电气设备中比较严重的一种故障。
短路故障容易引起设备的损坏、火灾等危险情况，对电网系统的正常运行造成严重影响。
对短路故障应该引起足够重视。
10kV供配电设计常见问题对策
浅谈10kV供配电设计常见问题及对策【摘要】本文主要阐述了10kv 供配电设计要求，以及影响10kv 配电系统安全运行的因素，从中进一步针对10kv 供配电设计中常见问题进行了研究，并相应提出了一些可行的对策建议，以供大家参考。
【关键词】 10kv 供配电设计常见问题10kv供配电设计，是工程建设中普通又重要的一项工作，其规范性和技术性都很强，许多方面涉及到国家强制性条文。
因此要将10kv供配电设计这一项工作做好，不仅要严格按照国家制定的相关设计规范，还要符合所在地供电局的规定要求，否则会出现种种问题，设计考虑不周除影响设计质量外，对工程进度、施工质量乃至竣工移交后的物业管理都会带来很大的影响。
因此，加强对供配电系统设计的研究具有重要的意义。
1 10kv供配电系统设计的要求（1）供配电电压应采用220/380v。
（2）供配电系统设计应根据工程规模、设备布置、负荷容量及性质等综合考虑确定。
（3）供配电系统应满足生产和使用所需要的供电可靠性和电压质量；接线简单，并有一定的灵活性；操作安全，检修方便；另外，还要考虑节省有色金属消耗减少电能损耗。
（4）自变压器二次侧至用电设备之间的低压配电级数不宜超过三级，但对非常重要负荷供电时，可以超过三级。
（5）由公用电网引入建筑物内的电源线路，应在屋内靠近进线点便于操作维护的地方装设电源开关和保护电器。
若由本单位配变电所引入建筑物内的专用电源线路，可装设不带保护的隔离电器。
（6）在正常环境的车间或建筑物内，当大部分用电设备容量不大的时候，又无特殊要求时宜采用树干式配电。
当用电设备容量大，或负荷性质重要，或在很潮湿、有腐蚀性环境的车间及建筑物内，宜采用放射式配电。
（7）各级低压配电屏，应根据发展的可能性留有适当的备用回路。
2 影响10kv供配电系统安全运行的因素2.1 配电网的过电压10kv配电网络的电气设备以及过电压在工作过程中定要承受大气过电压和内部过电压作用，还会遭受工频电压作用。
变电站电气设计应注意的问题
变压器 连 接 电站 ， １ ｋ １ ０ Ｖ配 电装 置 可考 虑 采用 线 路 变压器 组 接 线。
按 终 期 ３×５ ＭＶ 主 变 考 虑 。 １ ｋ 侧 按 单 母 线 四 分 段 ， ０ Ａ Ｖ ０ 每
被 Ｓ ６气体体积 的变化而抵消 ， Ｆ 防爆性较好 。
城 市环境保 护等 方面 的要求越来 越高 ， 别是对 防火、 爆、 特 防 防 污 染 以及 降 噪 声 等 问题 加 倍 关注 。 所 以在 电气 设 备 选 择 需 注 意 以下 三 个 方 面 ：
随着 我国经济的快速 发展 ， 区人 口密集度越来越 高 ， 城 用
电负 荷 迅 速 增 长 ， 电源 供 应 相 对 不 足 ， 要 建 设 更 多 深 入 市 区 需
方案 ， 即在 城 区 负荷 中 心 建 设 １ Ｏ Ｖ 变 电站 ， 消 ３ ｋ 电压 ｋ １ 取 ５Ｖ
压器 （ａ ２Ｉｓ ｌ ｅ ｒｎ ｆｒ ｒ ＧＩ） Ｇ ｓ ｕａ ｄＴａ ｓｏｍｅ ， Ｔ 以其独有 的优势受到 ｎ ｔ
了人们 的关注 。与传统油浸式变压器相 比， 它有以下优点 ： （） １ 绝缘 性 能和冷 却效 果好。 由于 Ｓ ６的 负电性 （ Ｆ 即吸
附 电子 的 能 力 ）使 其 具 有 极 好 的介 电绝 缘 性 能 。 同时 Ｓ ６在 ， Ｆ 熄 灭 电 弧 和 瞬 时 放 电 的 温 度 范 围 内 （５ ０ ～ ５ ０ Ｋ 有 着 优 １０ ００）
等 级 ， 接 利用 １ Ｏ Ｖ １ ｋ 直 １ ｋ ／０ Ｖ降压 变 向周 边用 户供 电。 随着 制造厂 家 电气设 备质 量 的提高 以及 电网可 靠性 的要求 ， 电 变
站 的规模及接 线应在满足 电网需求 的情 况下尽可能减 化。
电气设计中几个常见问题探讨
６ 、 消 防设备 配电线 路单磁 脱扣 与热磁脱 扣断路器选用 问题 设过负荷保护原 因： 《 民规》 ７ ． ６ ． ４配 电线路的过负荷保护 ，应在过负荷 电流 引起的导体温升对导体 的绝缘、 接头、 端子或导体周围的物质造成损害 前切 断负荷电流 （ 对于突然断电比过负荷造成的损失更大的线路 ， 该线路的 过 负荷保护应作用于信号而不应切断电路） 。 有观点认为： 配 电线路非设备控制回路 ， 控制回路 已经有更 为精确的过 负荷保护 ， 所以断路器采用复式 。 有观 点认为： “ 消防设备控制箱至 电机” 的回路均有“ 过负荷报警信号” 送出， “ 从变压器 出线至消防设备控制箱 ” 的配 电干线， 有没有“ 过负荷报警 信号” ， 作用 已不大 ， 理 由是： 每个末端电机 回路均育‘ 过负荷报警信号 ” ； ｂ 、 “ 从变压器出线至消防设备控制箱” 的配 电干线 ， 有没有报警信号 ， 都 得坚持工作 ， 且过载是发生在末端电机环节 ， 配 电干线 自身不存在“ 过载 ” 之 可能， 故配 电干线有无“ 过负荷报警信号’ 均可。 江苏、 上海 、 深圳默认做法 ： “ 从变压器出线 至消防设备控制箱 ” 的配 电 干线处所有开关其额定 电流如果大于计算 电流 的１ ． ５ 倍， 则不需要设置“ 过 负荷报警信号 ” ， 如果不到１ ． ５ 倍， 则必须均设置“ 过负荷报警信号 ” ， 个人支
本 文 就项 目工 程 电气 设计 各 个 阶段 设 计 说 明 、设 计 图纸 中常 出 现 的 问 题执笔， 希 望 与 业 内人 士共 同探 讨 １ 、 工 程 概 况 中建 筑定 位 问题
的１ １ ． １ ． ６ 款“ 消防用电设备的配电线 路应满足火灾 时连续供 电的需要 ， 其敷 设应符合下列规定： 暗敷时 ， 应穿管并应敷设在不燃烧体结构内且保护层厚 度不应小于 ３ ０ ａ ｒ ｍ。明敷时 （ 包括敷设在 吊顶 内）， 应 穿金属管或封 闭式金 属线槽， 并应采取防火保护措施” 。 建议在 电气消防中加入此两 点（ 各类型建 筑需做相应调整） ， 以保证 电气消防说 明的完整性 。 ５ 、 Ｔ Ｎ— Ｓ 与Ｔ Ｎ— Ｃ — Ｓ 系统 的采用 问题 ＴＮ— ｓ 及ＴＮ－ Ｃ— Ｓ 系 统见 下 图 示 ：
本 文 就项 目工 程 电气 设计 各 个 阶段 设 计 说 明 、设 计 图纸 中常 出 现 的 问 题执笔， 希 望 与 业 内人 士共 同探 讨 １ 、 工 程 概 况 中建 筑定 位 问题
的１ １ ． １ ． ６ 款“ 消防用电设备的配电线 路应满足火灾 时连续供 电的需要 ， 其敷 设应符合下列规定： 暗敷时 ， 应穿管并应敷设在不燃烧体结构内且保护层厚 度不应小于 ３ ０ ａ ｒ ｍ。明敷时 （ 包括敷设在 吊顶 内）， 应 穿金属管或封 闭式金 属线槽， 并应采取防火保护措施” 。 建议在 电气消防中加入此两 点（ 各类型建 筑需做相应调整） ， 以保证 电气消防说 明的完整性 。 ５ 、 Ｔ Ｎ— Ｓ 与Ｔ Ｎ— Ｃ — Ｓ 系统 的采用 问题 ＴＮ— ｓ 及ＴＮ－ Ｃ— Ｓ 系 统见 下 图 示 ：
变配电所的电气设计详解
变配电所的电气设计详解变配电所是电力网中的线路连接点，是用以变换电压、交换功率和汇集、分配电能的设施。
它主要由主变压器、配电装置及测量、控制系统等构成，是电网的重要组成部分和电能传输的重要环节，对保证电网安全、经济运行具有举足轻重的作用。
本期专题将对变配电所的电气设计进行详细介绍。
变配电所的任务变配电所是供配电系统的核心，在供配电系统中占有特殊的重要地位。
作为各类工厂和民用建筑电能供应的中心，变电所担负着从电力系统受电，经过变压，然后配电的任务；配电所担负着从电力系统受电，然后直接配电的任务。
变配电所的配电设备变配电所主要由高压配电室、低压配电室、变压器室、电容器室、值班室等组成的。
变配电所布置的主要设备有：6（10）kV成套配电装置，配电变压器，低压配电装置，6（10）kV电容补偿装置，低电容补偿装置，直流电源设备，EPS或UPS电源装置，电动机软启动设备，电动机变频驱动设备，低压电动机群自动再启动装置，同步电动机的励磁装置，微机监控系统子站设备等。
大型装置（或联合装置）变配电所或区域性变电所可能还包括35kV配电装置和35/6.3（10.5）kV变压器。
变电所类型根据变电所在系统中所处的地位分为枢纽变电所、中间变电所、终端变电所。
根据变电所所在电力网的位置分为区域变电所、地方变电所。
变电所还可分为户内式、户外式和组合式等三种基本类型。
常见变电所有独立式、附设式、露天式、户内式、地下式、杆上式或高台式变电所。
（1）总降压变电所总降压变电所通常是将35~110kV的电源电压降至6~10kV电压，再送至附近的车间变电所或某些6~10kV的高压用电设备。
用户是否要设置总降压变电所，是由地区供电电源的电压等级和用户负荷的大小及分布情况而定的。
一般来讲，大型用户和某些电源进线电压为35kV及以上的中型用户，设总降压变电所，中小型用户不设总降压变电所。
（2）车间变电所车间变电所按其变压器的安装位置不同，分为以下两类：1）车间附设变电所。
浅谈配电系统中电气设计常见误区
起 到指导 作用 。
关键 词 ： 配 变容 量 ； 设备 选 型 ； 导 线选 型 ； 误 区
１ 配变 容量选择误 区
在实际运行实践 中， 配电变压器 型式和容量 的选 择依然 沿
（ ２ ）０ ． ４ ｋ Ｖ进线及 出线断路 器的开 断电流 一味选 ５ ０ ｋ Ａ 及以上， 根据变压器 低压 侧 （ Ｏ ． ４ ｋ Ｖ） 短路 电流计 算公 式 一
在各高压用户实际使用 配电变压 器的过程 中， 因 为 目前供
电企 业 对 该 部 分 用 户 采 用“ 两部制” 电价 ， 每 月 按 照 配 电变 压 器
由于有的 回路 所带 负荷较小 ， 不到 １ ０ ｋ Ｗ， 其计 算 电流也不 到
２ Ｏ Ａ， 有些设计人员在选用 断路器 时采用了微型断路器 。以一 台阻抗电压为 ６ 的１ ０ ０ ０ ｋ ＶＡ变压器 为例 ， 在 低压母线 侧短 路 电流 为 ２ ４ ． １ ｋ Ａ左 右 ， 而微 型断路 器 的短路 电流最 大 的才 １ ０ ｋ Ａ， 根本满足不了短路电流的要求 。 （ ４ ）在供配 电回路设计 中 ， 有 时忽略 了有些 用 电设备 启动 电流较大 ， 属 于电机类负 荷 ， 选 择断路 器时仍 按配 电类断 路器 进行选择 ， 往往造成 电机一启动即跳闸 。 （ ５ ）对消 防用 电设备 回路的供电要求理 解不 够， 《 低压配 电 设计规范 》 中规定 ， 消防设备过负荷保护仅发信 号 ， 而 不能作用 跳 闸。而有些设计人员在选择断路器时仍选 电磁脱扣产 品 。 造 成在发生火灾时过负荷 即跳闸 。 （ ６ ）对于柴油发电机 进线断路器 的选择 ， 设计人 员往往根 据《 低压配电设计规 范》 第４ ． ５ ． ６条规定 （ 在 Ｎ线上不宜装设 电 器将 Ｎ线 断开） 没有采 用四级 断路器 。但第 ２ ． １ ． ３条 又规定 ： “ 当维护 、 测试 和检修设备需 断开 电源 时 ， 应设 置隔离 电器 。 ” 事
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
解析：由高压开关柜至变压器高压侧的电缆截面的选择，应综合考虑： ① 应能承受最大短路电流作用时间内产生的热效应，即应满足热稳定 条件。按此条件选择的高压电缆截面（铜芯）不会超过3 x120 m㎡ ② 按敷设方式及环境条件确定的导体载流量，不应小于回路计算电流 ③ 线路在最大工作电流作用下的电压降，不得超过该回路的允许值。
变配电所电气设计常见疑难问题解析
12. 配电箱总开关何时必须采用带保护的开关（如断路器） ？何时必须采用带隔离作用的开关电器？
解析： ①《民用建筑电气设计规范》JGJ16-2008第7.1.4条规定：“由市引入的 低压电源线路，应在电源箱的受电端设置具体隔离作用的电器；由本单位配 变电所引入的专用回路，在受电端可装设不带 保护的开关电器；对于树干式 供电系统的配电回路，各受电端均应装设带保护的开关电器” ② 《住宅建筑规范》GB50386-2005第8.5.4条规定，“每套住宅应设 置电源总断路器，总断路器应采用可同时断开相线和中性线的开关电器”（ 强条）。本市认定该“总断路器”应指户箱内的总开关。 除上述① 、②之外，本市另约定：由本单位变电所供电但距离变电所 较远的电源箱，或者电源箱受电端如无隔离及保护电器将造成操作，维修很 不方便或很不安全时，建议该电源箱受电端（即“总开关”）也宜设置具有 隔离作用和保护作用的电器。
变配电所电气设计常见 疑难问题解析
2020/11/14
变配电所电气设计常见疑难问题解析
1 .“10 kv以下变电所设计规范” GB50053-94 第3.3.3条， 变电所中单台变压器（低压为0.4kv）的容量不宜大于 1250kvA。现在是否有新的规定？
解析：修订“征求意见稿”已改为1600kvA。但应注意：当用电设备容 量较大，负荷集中且运行合理时，可选用较大容量的变压器，但低于保 护设备的开料容量应满足系统短路容量所要求。
变配电所电气设计常见疑难问题解析
13. 《住宅建筑规范》GB50386-2005第8.5.4条规定，“每套住宅应设置 电源总断路器，总断路器应采用可同时断开相线和中性性的开关电器” 。此条文如何理解？ 解析：单就“每套住宅应设置电源总断路器”这个条文的表述而言，确
实无法判定总断路器的具体装设部位（是电表箱出线开关？还是用户 箱进线总开关？）。但结合规范条文解释及揣摩规范本意，应是要求 住户配电箱内的总开关采用断路器（Байду номын сангаас且是可同时断开相线和中性线 的断路器）。本市要求户箱内总开关采用断路器。
解析：参考《办公室建筑设计规范》JGJ67-2006 第4.5.3条：“产生噪 声和振动的设备机房应采取消声、隔声和减振等措施，并不宜毗邻办 公用房和会议室，也不宜布置在办公用房和会议室的正上方”；此外 ，深圳市供电局“深供电市[2006]29号文”第6.4.6.5条亦规定：“公 用变压器房和综合房不得邻近住宅单元。”故配变电所应尽量避免设 于住宅、客房或办公室的正上方或正下方。
变配电所电气设计常见疑难问题解析
4. 是不是所有工程（有变电所的）都要设置高压计量柜？共 建中变配电所的高压环网单元能否和高压计量柜共室布置？
解析：根据深圳市供电局要求，除住宅专用变压器外，由高压供电的变 配电所一般应设置高压计量柜，且高压计量柜宜与用户高压配电柜同 室布置。但具体工程应以供电部门审批要求为准。
变配电所电气设计常见疑难问题解析
17. 设备控制箱与被控设备不在同一地时（如冷却塔设在裙 房屋顶，而其电源控制箱可能设在地下室），设备的配电现 场要采取什么电气措施？
解析：《通用用电设备配电设计规范》GB5005-93第2.6.4条规定： “……远方控制的电动机，应有就地控制和解除远方控制的措施；当 突然启动可能危及周围人员安全时，应在机械旁装设启动预告信号和 应急断电开关或自锁式按钮。” 当电动机突然启动可能危及周围人员安全时，可考虑在电动机配电 的二次回路或一次回路上采取相关保障措施。
变配电所电气设计常见疑难问题解析
11. 当由变电所配电屏直接给附近小功率设备配电时，采用 较小截面的线缆，往往难以满足热稳定要求，怎么办？
解析：根据《低压配电设计规范》GB50054-2011第3.2.14及第6.2.3条 ，导体应满足热稳定要求，而对于其中绝缘导体，规范还给出了具体 验算公式。 对于变电所内部及就近线路而言，因短路回路阻抗较小，故短路 电流要比其他处大之较多，导致变电所附近小截面导体的热稳定校验 ，往往难以满足要求。 在进行经济比较之后，可选择采用熔断器（具体可参考《工业与 民用建筑配电设计手册》第3版P585表11-2）或限流型断路器进行线 路保护，或适当加大电缆截面（注：加长电缆长度的方式不可取）。
变配电所电气设计常见疑难问题解析
16. 电缆载流量到底应以哪本规范（或设计手册）为准？电 缆载流量的校正系数（比如在槽式架内敷设时）如何选取？
解析：《工业与民用配电设计手册》第3版（2005年10月）和《建筑电 气常用数据》04DX101-1（2006年6月），基本等效采用了国家于 2003年颁布实施的《布线系统载流量》GB/T16895.15-2002(等同 IEC60364-5-523：1999），且内容有所细化和丰富。电缆敷设方式 分类、对应于不同于环境温度和土壤热阻系数的校正系数、多回路电 缆敷设的降低系数，以及分类敷设方式下的载流量等，均已涵盖在内 ，所以查阅电缆载流量等参数时，可采用该设计手册或04DX101-1中 的相关数据。
变配电所电气设计常见疑难问题解析
变配电所电气设计常见疑难问题解析
18. 保护电器选择性配合设计的原则
保护电器选择性动作的基本要求：
1） 要求末级保护电器以最快的速度切断。对保护电器选择性动作的基本要求故障 电路，在不影响工艺要求的情况下最好是瞬间切断。 2）上一级保护采用断路器时，宜设有短延时脱扣，整定电流和延长时间可调，以 保证下级保护先动作。 3）上级保护用熔断保护时，其反时限特性应相互配合，用过电流选择比给予保证。 4） 自变压器低压侧配出回路至用电设备之间的配电级数不宜超过三级。对非重要 负荷可不超过四级。 5） 配电系统的第一、二级之间保护电器应具有动作选择性。并宜采用选择型保护 电器，对于非重要负荷可以采用无选择性切断。
② 当确因场地条件限制而高压环网柜下部不设电缆时，可采用 环网柜厂家提供或由施工方自行制作的、足够高度的基础升高架。 显然，此时高压柜前尚应设置操作平台，该平台应充分考虑环网柜 柜前操作尺寸（指高度和宽度两个方向）。
变配电所电气设计常见疑难问题解析
6. 由高压开关柜至变压器的高压电缆截面如何选择？
变配电所电气设计常见疑难问题解析
10. 据说目前不少变压器实际负荷率偏低，本市能否对变压 器负荷率做出限定？
解析：目前部分设计的变压器长期工作负荷率有偏低趋向，造成电能的 无谓浪费现象严重。综合考虑变压器的一、二投资及经济运行率，我 市特约定变压器长期工作负荷率不宜低于70%，而上限可不超过85% ，参《民用建筑电气设计规范》JGJ16-2008第4.3.2条规定。
2）除1）之外的建筑物，应执行《低压配电设计规范》GB500542011第7.2.8条：配电线缆在建筑物闷顶内敷设的，“必须采用金属 管、金属线槽布线。
变配电所电气设计常见疑难问题解析
15.具有隔离功能的PC级双电源自动切换开关的前端，是否应加具有隔 离、过载及短路保护的断路器？而CB级双电源自动切换开关的前端，是 否可以不加该类隔离电器了？
变配电所电气设计常见疑难问题解析
8. 变压器低压侧主开关短延时跟低压屏联络开关短延时相同 （如都为0.2s），可以吗？
解析： ①当变压器低于侧主开关和母线联络开关，已通过动作电流整定 而严格达到上、下级保护的选择性时，则二者的短延时时间可取为一 致。 ②当变压器低压侧主开关和母线联络开关，未能按前述的动作电 流实施保护选择性时，则可采用不同动作时间来实现保护配合性，即 此时，变压器低压侧主开关两个动作时间应有一定的极差，一般可取 0.2s 。
变配电所电气设计常见疑难问题解析
9. 变压器的低压进线开关跟低压联络开关间，需要设置机械 联锁吗？
解析：《民用建筑电气设计规范》JGJ16-2008第4.4.12条第2款规定： “当低压母线分段开关采用自动投切方式时，应采用断路器，且应符 合下列要求：……。电源主断路器与母联断路器之间应有电气联锁。 至于是否必设机械联锁，现行规范虽无明文规定，但本市特约定如 下：属于不同市电电源供电的多台变压器，其低压进线开关跟低压联 络开关之间，应设机械联锁，以可靠地保证不同市电电源不会并列运 行。
变配电所电气设计常见疑难问题解析
2. 《民用建筑设计通则》GB50352-2005第8.3.1.1条之4款 规定，变配电所“不应设在厕所、浴室或其他经常积水场所 的正下方，且不宜与上述场所相贴邻”。如何理解和执行？
解析： ① 首先应尽量按上述规范要求而进行变配电所的选址。 ② 在确认建筑专业必须把变配电所设置在厕所、浴室或其他 经常
解析：PC级ATSE只负责完成电源转换，不具备保护功能；CB级ATSE除 具有电源转换功能外，还具有短路保护功能（另注：CB级ATSE用于 消防设备的配电线路时，不应装设直接切断电路的过负荷保护）。 无论PC级还是CB级，仅就ATSE最本质功能而言，它们只须提供电 源转换。而至于隔离、过载及短路保护等其他功能，并非ATSE得内 在需求，也不是ATSE自身所能决定的。此时应综合考量配电系统结 线方式、ATSE具体装设部位等因素来确定。
2）除1）之外的建筑，应遵循《建筑设计防火规范》GB500162006第11.1.6条：“明敷时（包括敷设在吊顶内），应穿金属管或封闭 式金属线槽，并应采取防火措施。
变配电所电气设计常见疑难问题解析
②当为非消防配电线路时： 1）适用于《建规》GB50016-2006的建筑物，应执行《建规》
GB50016-2006第11.2.3条：“配电线路……敷设在有可燃物的吊顶 内时，宜采用穿金属管、采用密闭式金属线槽或难燃材料的塑料管等 防火保护措施 ”。
变配电所电气设计常见疑难问题解析
12. 配电箱总开关何时必须采用带保护的开关（如断路器） ？何时必须采用带隔离作用的开关电器？
解析： ①《民用建筑电气设计规范》JGJ16-2008第7.1.4条规定：“由市引入的 低压电源线路，应在电源箱的受电端设置具体隔离作用的电器；由本单位配 变电所引入的专用回路，在受电端可装设不带 保护的开关电器；对于树干式 供电系统的配电回路，各受电端均应装设带保护的开关电器” ② 《住宅建筑规范》GB50386-2005第8.5.4条规定，“每套住宅应设 置电源总断路器，总断路器应采用可同时断开相线和中性线的开关电器”（ 强条）。本市认定该“总断路器”应指户箱内的总开关。 除上述① 、②之外，本市另约定：由本单位变电所供电但距离变电所 较远的电源箱，或者电源箱受电端如无隔离及保护电器将造成操作，维修很 不方便或很不安全时，建议该电源箱受电端（即“总开关”）也宜设置具有 隔离作用和保护作用的电器。
变配电所电气设计常见 疑难问题解析
2020/11/14
变配电所电气设计常见疑难问题解析
1 .“10 kv以下变电所设计规范” GB50053-94 第3.3.3条， 变电所中单台变压器（低压为0.4kv）的容量不宜大于 1250kvA。现在是否有新的规定？
解析：修订“征求意见稿”已改为1600kvA。但应注意：当用电设备容 量较大，负荷集中且运行合理时，可选用较大容量的变压器，但低于保 护设备的开料容量应满足系统短路容量所要求。
变配电所电气设计常见疑难问题解析
13. 《住宅建筑规范》GB50386-2005第8.5.4条规定，“每套住宅应设置 电源总断路器，总断路器应采用可同时断开相线和中性性的开关电器” 。此条文如何理解？ 解析：单就“每套住宅应设置电源总断路器”这个条文的表述而言，确
实无法判定总断路器的具体装设部位（是电表箱出线开关？还是用户 箱进线总开关？）。但结合规范条文解释及揣摩规范本意，应是要求 住户配电箱内的总开关采用断路器（Байду номын сангаас且是可同时断开相线和中性线 的断路器）。本市要求户箱内总开关采用断路器。
解析：参考《办公室建筑设计规范》JGJ67-2006 第4.5.3条：“产生噪 声和振动的设备机房应采取消声、隔声和减振等措施，并不宜毗邻办 公用房和会议室，也不宜布置在办公用房和会议室的正上方”；此外 ，深圳市供电局“深供电市[2006]29号文”第6.4.6.5条亦规定：“公 用变压器房和综合房不得邻近住宅单元。”故配变电所应尽量避免设 于住宅、客房或办公室的正上方或正下方。
变配电所电气设计常见疑难问题解析
4. 是不是所有工程（有变电所的）都要设置高压计量柜？共 建中变配电所的高压环网单元能否和高压计量柜共室布置？
解析：根据深圳市供电局要求，除住宅专用变压器外，由高压供电的变 配电所一般应设置高压计量柜，且高压计量柜宜与用户高压配电柜同 室布置。但具体工程应以供电部门审批要求为准。
变配电所电气设计常见疑难问题解析
17. 设备控制箱与被控设备不在同一地时（如冷却塔设在裙 房屋顶，而其电源控制箱可能设在地下室），设备的配电现 场要采取什么电气措施？
解析：《通用用电设备配电设计规范》GB5005-93第2.6.4条规定： “……远方控制的电动机，应有就地控制和解除远方控制的措施；当 突然启动可能危及周围人员安全时，应在机械旁装设启动预告信号和 应急断电开关或自锁式按钮。” 当电动机突然启动可能危及周围人员安全时，可考虑在电动机配电 的二次回路或一次回路上采取相关保障措施。
变配电所电气设计常见疑难问题解析
11. 当由变电所配电屏直接给附近小功率设备配电时，采用 较小截面的线缆，往往难以满足热稳定要求，怎么办？
解析：根据《低压配电设计规范》GB50054-2011第3.2.14及第6.2.3条 ，导体应满足热稳定要求，而对于其中绝缘导体，规范还给出了具体 验算公式。 对于变电所内部及就近线路而言，因短路回路阻抗较小，故短路 电流要比其他处大之较多，导致变电所附近小截面导体的热稳定校验 ，往往难以满足要求。 在进行经济比较之后，可选择采用熔断器（具体可参考《工业与 民用建筑配电设计手册》第3版P585表11-2）或限流型断路器进行线 路保护，或适当加大电缆截面（注：加长电缆长度的方式不可取）。
变配电所电气设计常见疑难问题解析
16. 电缆载流量到底应以哪本规范（或设计手册）为准？电 缆载流量的校正系数（比如在槽式架内敷设时）如何选取？
解析：《工业与民用配电设计手册》第3版（2005年10月）和《建筑电 气常用数据》04DX101-1（2006年6月），基本等效采用了国家于 2003年颁布实施的《布线系统载流量》GB/T16895.15-2002(等同 IEC60364-5-523：1999），且内容有所细化和丰富。电缆敷设方式 分类、对应于不同于环境温度和土壤热阻系数的校正系数、多回路电 缆敷设的降低系数，以及分类敷设方式下的载流量等，均已涵盖在内 ，所以查阅电缆载流量等参数时，可采用该设计手册或04DX101-1中 的相关数据。
变配电所电气设计常见疑难问题解析
变配电所电气设计常见疑难问题解析
18. 保护电器选择性配合设计的原则
保护电器选择性动作的基本要求：
1） 要求末级保护电器以最快的速度切断。对保护电器选择性动作的基本要求故障 电路，在不影响工艺要求的情况下最好是瞬间切断。 2）上一级保护采用断路器时，宜设有短延时脱扣，整定电流和延长时间可调，以 保证下级保护先动作。 3）上级保护用熔断保护时，其反时限特性应相互配合，用过电流选择比给予保证。 4） 自变压器低压侧配出回路至用电设备之间的配电级数不宜超过三级。对非重要 负荷可不超过四级。 5） 配电系统的第一、二级之间保护电器应具有动作选择性。并宜采用选择型保护 电器，对于非重要负荷可以采用无选择性切断。
② 当确因场地条件限制而高压环网柜下部不设电缆时，可采用 环网柜厂家提供或由施工方自行制作的、足够高度的基础升高架。 显然，此时高压柜前尚应设置操作平台，该平台应充分考虑环网柜 柜前操作尺寸（指高度和宽度两个方向）。
变配电所电气设计常见疑难问题解析
6. 由高压开关柜至变压器的高压电缆截面如何选择？
变配电所电气设计常见疑难问题解析
10. 据说目前不少变压器实际负荷率偏低，本市能否对变压 器负荷率做出限定？
解析：目前部分设计的变压器长期工作负荷率有偏低趋向，造成电能的 无谓浪费现象严重。综合考虑变压器的一、二投资及经济运行率，我 市特约定变压器长期工作负荷率不宜低于70%，而上限可不超过85% ，参《民用建筑电气设计规范》JGJ16-2008第4.3.2条规定。
2）除1）之外的建筑物，应执行《低压配电设计规范》GB500542011第7.2.8条：配电线缆在建筑物闷顶内敷设的，“必须采用金属 管、金属线槽布线。
变配电所电气设计常见疑难问题解析
15.具有隔离功能的PC级双电源自动切换开关的前端，是否应加具有隔 离、过载及短路保护的断路器？而CB级双电源自动切换开关的前端，是 否可以不加该类隔离电器了？
变配电所电气设计常见疑难问题解析
8. 变压器低压侧主开关短延时跟低压屏联络开关短延时相同 （如都为0.2s），可以吗？
解析： ①当变压器低于侧主开关和母线联络开关，已通过动作电流整定 而严格达到上、下级保护的选择性时，则二者的短延时时间可取为一 致。 ②当变压器低压侧主开关和母线联络开关，未能按前述的动作电 流实施保护选择性时，则可采用不同动作时间来实现保护配合性，即 此时，变压器低压侧主开关两个动作时间应有一定的极差，一般可取 0.2s 。
变配电所电气设计常见疑难问题解析
9. 变压器的低压进线开关跟低压联络开关间，需要设置机械 联锁吗？
解析：《民用建筑电气设计规范》JGJ16-2008第4.4.12条第2款规定： “当低压母线分段开关采用自动投切方式时，应采用断路器，且应符 合下列要求：……。电源主断路器与母联断路器之间应有电气联锁。 至于是否必设机械联锁，现行规范虽无明文规定，但本市特约定如 下：属于不同市电电源供电的多台变压器，其低压进线开关跟低压联 络开关之间，应设机械联锁，以可靠地保证不同市电电源不会并列运 行。
变配电所电气设计常见疑难问题解析
2. 《民用建筑设计通则》GB50352-2005第8.3.1.1条之4款 规定，变配电所“不应设在厕所、浴室或其他经常积水场所 的正下方，且不宜与上述场所相贴邻”。如何理解和执行？
解析： ① 首先应尽量按上述规范要求而进行变配电所的选址。 ② 在确认建筑专业必须把变配电所设置在厕所、浴室或其他 经常
解析：PC级ATSE只负责完成电源转换，不具备保护功能；CB级ATSE除 具有电源转换功能外，还具有短路保护功能（另注：CB级ATSE用于 消防设备的配电线路时，不应装设直接切断电路的过负荷保护）。 无论PC级还是CB级，仅就ATSE最本质功能而言，它们只须提供电 源转换。而至于隔离、过载及短路保护等其他功能，并非ATSE得内 在需求，也不是ATSE自身所能决定的。此时应综合考量配电系统结 线方式、ATSE具体装设部位等因素来确定。
2）除1）之外的建筑，应遵循《建筑设计防火规范》GB500162006第11.1.6条：“明敷时（包括敷设在吊顶内），应穿金属管或封闭 式金属线槽，并应采取防火措施。
变配电所电气设计常见疑难问题解析
②当为非消防配电线路时： 1）适用于《建规》GB50016-2006的建筑物，应执行《建规》
GB50016-2006第11.2.3条：“配电线路……敷设在有可燃物的吊顶 内时，宜采用穿金属管、采用密闭式金属线槽或难燃材料的塑料管等 防火保护措施 ”。
