土木工程施工章节义邵阳学院房屋建筑方向杨宗耀28章节施工组织总设计
土木工程施工
土木工程施工章节义邵阳学院房屋建筑方向杨宗耀28章节 施工组织总设计
土木工程施工
第13章 施工组织设计
【教学要求】了解施工组织总设计编制的程序及内容，熟
悉编制施工总进度计划和施工总平面图布置的依据和原则，掌握其 步骤及方法；了解单位工程施工组织设计编制的程序和内容，合理 选择施工方案，掌握施工进度计划编制和施工平面图的设计；理解 施工组织总设计与单位工程施工组织设计间的关系。
⑶ 尽量使劳动力、技术物资在全工程上均衡消耗，避免出现 短时高峰和长时间低谷的现象，以利于劳动力的调度和原材料的 供应；
共49页 第18页
土木工程施工
4.1 施工总进度计划的编制方法与步骤
⑷ 满足生产工艺要求。根据工艺所确定的分期分批建设方案
,合理安排各个建筑物的施工顺序和衔接关系，做到土建施工、设
● 可供施工使用的永久性工程和公用设施工程应提前施工和 交工（包括：供水设施、排水干线、输电线路、配电变压所、交 通道路等）；
● 按生产工艺要求起主导作用或须先期投入生产的工程应优 先安排；生产上需先期使用的机修车间、车库、办公楼及家属宿 舍等应提前施工和交工等。
共49页 第11页
土木工程施工
3.2 确定工程展开顺序
4 施工总进度计划的编制
是以拟建项目交付使用时间为目标的控制性施工进度计划。它 根据施工部署的要求，合理确定每个交工系统及单项工程的控制 工期、它们之间的施工顺序和搭接关系，从而确定施工现场上劳 动力、材料、施工机械、成品、半成品的需要量和调配情况；现 场临时设施的数量及供水、供电和其它动力的需要数量等。
安
求，确定项目分阶段(期)交付的
排
计划。
共49页 第8页
土木工程施工
土木工程施工章节义邵阳学院房屋建筑方向杨宗耀28章节 施工组织总设计
土木工程施工
第13章 施工组织设计
【教学要求】了解施工组织总设计编制的程序及内容，熟
悉编制施工总进度计划和施工总平面图布置的依据和原则，掌握其 步骤及方法；了解单位工程施工组织设计编制的程序和内容，合理 选择施工方案，掌握施工进度计划编制和施工平面图的设计；理解 施工组织总设计与单位工程施工组织设计间的关系。
⑶ 尽量使劳动力、技术物资在全工程上均衡消耗，避免出现 短时高峰和长时间低谷的现象，以利于劳动力的调度和原材料的 供应；
共49页 第18页
土木工程施工
4.1 施工总进度计划的编制方法与步骤
⑷ 满足生产工艺要求。根据工艺所确定的分期分批建设方案
,合理安排各个建筑物的施工顺序和衔接关系，做到土建施工、设
● 可供施工使用的永久性工程和公用设施工程应提前施工和 交工（包括：供水设施、排水干线、输电线路、配电变压所、交 通道路等）；
● 按生产工艺要求起主导作用或须先期投入生产的工程应优 先安排；生产上需先期使用的机修车间、车库、办公楼及家属宿 舍等应提前施工和交工等。
共49页 第11页
土木工程施工
3.2 确定工程展开顺序
4 施工总进度计划的编制
是以拟建项目交付使用时间为目标的控制性施工进度计划。它 根据施工部署的要求，合理确定每个交工系统及单项工程的控制 工期、它们之间的施工顺序和搭接关系，从而确定施工现场上劳 动力、材料、施工机械、成品、半成品的需要量和调配情况；现 场临时设施的数量及供水、供电和其它动力的需要数量等。
安
求，确定项目分阶段(期)交付的
排
计划。
共49页 第8页
土木工程施工
大学土木工程施工课件第9讲——脚手架及垂直运输
大学土木工程施工经 典课件第9讲——脚手 架及垂直运输
目录
• 脚手架概述 • 脚手架的设计与搭设 • 垂直运输设施 • 脚手架及垂直运输的安全管理 • 工程实例分析
01
脚手架概述
脚手架的定义与作用
定义
脚手架是一种临时搭建的结构， 用于支撑和保护工人在高处进行 施工作业。
作用
提供施工操作平台，保障工人安 全，提高施工效率。
构造
脚手架由立杆、横杆、斜杆、连墙件 等组成，通过各种连接方式将它们组 装成一个整体。
02
脚手架的设计与搭设
脚手架的设计原则与步骤
总结词
设计原则与步骤
详细描述
脚手架的设计应遵循安全可靠、经济适用、确保施工顺利的原则。设计步骤包 括确定脚手架类型、载荷分析、结构设计、稳定性验算等。
常见脚手架的搭设方法
脚手架的分类与特点
扣件式脚手架
采用扣件连接，结构简单，拆装 方便，承载能力高，但稳定性较
差。
碗扣式脚手架
采用碗扣连接，承载能力强，稳定 性好，便于调节高度，但价格较高 。
盘扣式脚手架
采用盘扣连接，承载能力强，稳定 性好，便于拆装和运输，但价格较 高。
脚手架的材料与构造
材料
主要采用钢材、木材、铝合金等材料 。
施工电梯的构造与使用
梯笼
施工电梯的核心部分，用于承载人员 和物料，具有封闭式的防护栏杆和平 台。
01
02
导轨
施工电梯的运行轨道，通常采用钢轨 或H型钢轨道。
03
驱动装置
包括电动机、减速器、制动器等，用 于驱动施工电梯的运行。
控制柜
操作人员的工作场所，配备有各种控 制开关和仪表，能够实现自动或手动 控制施工电梯的运行。
目录
• 脚手架概述 • 脚手架的设计与搭设 • 垂直运输设施 • 脚手架及垂直运输的安全管理 • 工程实例分析
01
脚手架概述
脚手架的定义与作用
定义
脚手架是一种临时搭建的结构， 用于支撑和保护工人在高处进行 施工作业。
作用
提供施工操作平台，保障工人安 全，提高施工效率。
构造
脚手架由立杆、横杆、斜杆、连墙件 等组成，通过各种连接方式将它们组 装成一个整体。
02
脚手架的设计与搭设
脚手架的设计原则与步骤
总结词
设计原则与步骤
详细描述
脚手架的设计应遵循安全可靠、经济适用、确保施工顺利的原则。设计步骤包 括确定脚手架类型、载荷分析、结构设计、稳定性验算等。
常见脚手架的搭设方法
脚手架的分类与特点
扣件式脚手架
采用扣件连接，结构简单，拆装 方便，承载能力高，但稳定性较
差。
碗扣式脚手架
采用碗扣连接，承载能力强，稳定 性好，便于调节高度，但价格较高 。
盘扣式脚手架
采用盘扣连接，承载能力强，稳定 性好，便于拆装和运输，但价格较 高。
脚手架的材料与构造
材料
主要采用钢材、木材、铝合金等材料 。
施工电梯的构造与使用
梯笼
施工电梯的核心部分，用于承载人员 和物料，具有封闭式的防护栏杆和平 台。
01
02
导轨
施工电梯的运行轨道，通常采用钢轨 或H型钢轨道。
03
驱动装置
包括电动机、减速器、制动器等，用 于驱动施工电梯的运行。
控制柜
操作人员的工作场所，配备有各种控 制开关和仪表，能够实现自动或手动 控制施工电梯的运行。
29.杨宗耀教授课件单位工程施工组织设计
3.1 施工进度计划的作用
控制单位工程的施工进度； ⑴ 控制单位工程的施工进度； 确定各施工过程的施工顺序、持续时间及相互衔接、 ⑵ 确定各施工过程的施工顺序、持续时间及相互衔接、配合 关系； 关系； 为制定各类资源的需要量及施工准备工作计划提供依据； ⑶ 为制定各类资源的需要量及施工准备工作计划提供依据； 是编制月、旬作业计划的基础。 ⑷ 是编制月、旬作业计划的基础。
邵阳学院 土木专业 共56页 第7页 页 页
土木工程施工
2.4 施工组织安排
2.4.2 划分工作段、确定施工起点流向 划分工作段、
施工起点流向是指单位工程在平面上和竖向上施工开始部位 施工起点流向是指单位工程在平面上和竖向上施工开始部位 平面上 施工 进展方向。单层建筑要确定分段( 平面上的施工流向， 和进展方向。单层建筑要确定分段(跨)在平面上的施工流向，多 层建筑除确定每层在平面上的施工流向外， 层建筑除确定每层在平面上的施工流向外，还应确定每层或单元 广 竖向上的施工流向。其决定因素包括： 在竖向上的施工流向。其决定因素包括： 州 电 单位工程生产工艺要求 生产工艺要求； ⑴ 单位工程生产工艺要求； 视 业主对单位工程投产或交付使用的工 要求； ⑵ 业主对单位工程投产或交付使用的工 要求； 塔 施 部位开始 开始； ⑶ 单位工程各部分 ，一般从 部位开始； 工 ⑷ 单位工程 ，一般从 开始； 开始； ⑸如 ，一般先从 部 开始。 分开始。
⑶ 设备安装与土建施工间的施工程序
一般机械工业厂房， 主体结构完成后即可进行设备安装； 一般机械工业厂房，当主体结构完成后即可进行设备安装； 精密厂房则在装饰工程完成后才进行设备安装，俗称“封闭式” 对精密厂房则在装饰工程完成后才进行设备安装，俗称“封闭式” 施工程序。 施工程序。 冶金、电厂等重型厂房， 先安装工艺设备，然后建厂房 建厂房。 冶金、电厂等重型厂房，常先安装工艺设备，然后建厂房。 俗称“开敞式”施工程序。 俗称“开敞式”施工程序。 土建与设备安装同时进行，俗称“平行式”施工程序。 当土建与设备安装同时进行，俗称“平行式”施工程序。
土木工程施工讲义(邵阳学院房屋建筑方向杨宗耀)第7讲.pptx
五个强度等级。按其容重、外观 质量又分优等品（A级品）、一等 品（B级品）和合格品。
粉煤灰砌块的规格为880×380～ 430×240mm 两种，强度等级分为
MU13、MU10二个强度等级。
粉煤灰 加气砼砌块
1.3 砌块
加气砼砌块
共37页 第7页
土木工程施工
1.4 砌筑砂浆
1 砌体材料
常用的砌筑砂浆有水泥砂浆、水泥混合砂浆和石灰砂浆。砂 浆的强度等级有M15、M10、M7.5、M5、M2.5 五个强度等级。
土木工程施工
1.1 砌筑用砖
⑵ 蒸压砖
有蒸压煤渣实心砖和蒸压灰砂空心砖两种，都是通过坯料制 备、压制成型、蒸压养护而制成。
砖的尺寸：长宽均为240×115mm， 厚度有53、90、115、175mm四种。
强度等级分为MU25、MU20、MU15、
MU10四个强度等级。
蒸压灰砂砖
炉渣砖 粉煤灰蒸压砖
强度等级分为MU20、MU15、MU10、MU7.5、MU5 五个强
度等级。
砼小型空心砌块
CKK承重抗裂 砼空心砌块
陶粒砼小型空心砌块
共37页 第6页
土木工程施工
加气砼砌块的规格较多，一般 长度为600mm，高度有200mm、 240mm、300mm，宽度有A、B两
种系列。强度等级分为MU7.5、 MU5、 MU3.5、MU2.5、MU1.0
1.4 砌筑砂浆
砂浆应采用机械拌和，水泥砂浆和水泥混合砂浆的拌和时间不 少于2min，水泥粉煤灰砂浆和掺用外加剂的砂浆不少于3min，掺 用有机塑化剂的砂浆不少于3～5min。
砂浆的稠度对砖砌体宜控制在70～90mm，对石砌体宜为30～ 50mm。
JQ250砂浆搅拌机
粉煤灰砌块的规格为880×380～ 430×240mm 两种，强度等级分为
MU13、MU10二个强度等级。
粉煤灰 加气砼砌块
1.3 砌块
加气砼砌块
共37页 第7页
土木工程施工
1.4 砌筑砂浆
1 砌体材料
常用的砌筑砂浆有水泥砂浆、水泥混合砂浆和石灰砂浆。砂 浆的强度等级有M15、M10、M7.5、M5、M2.5 五个强度等级。
土木工程施工
1.1 砌筑用砖
⑵ 蒸压砖
有蒸压煤渣实心砖和蒸压灰砂空心砖两种，都是通过坯料制 备、压制成型、蒸压养护而制成。
砖的尺寸：长宽均为240×115mm， 厚度有53、90、115、175mm四种。
强度等级分为MU25、MU20、MU15、
MU10四个强度等级。
蒸压灰砂砖
炉渣砖 粉煤灰蒸压砖
强度等级分为MU20、MU15、MU10、MU7.5、MU5 五个强
度等级。
砼小型空心砌块
CKK承重抗裂 砼空心砌块
陶粒砼小型空心砌块
共37页 第6页
土木工程施工
加气砼砌块的规格较多，一般 长度为600mm，高度有200mm、 240mm、300mm，宽度有A、B两
种系列。强度等级分为MU7.5、 MU5、 MU3.5、MU2.5、MU1.0
1.4 砌筑砂浆
砂浆应采用机械拌和，水泥砂浆和水泥混合砂浆的拌和时间不 少于2min，水泥粉煤灰砂浆和掺用外加剂的砂浆不少于3min，掺 用有机塑化剂的砂浆不少于3～5min。
砂浆的稠度对砖砌体宜控制在70～90mm，对石砌体宜为30～ 50mm。
JQ250砂浆搅拌机
土木工程施工讲义邵阳学院房屋建筑方向杨宗耀第讲石砌体及砌块砌体施工
红砖盘 角,使加 气砼砌 块墙错 缝
共26页 第23页
2.2 加气砼砌块施工
加气砼砌块墙旳上下皮砌块旳灰缝应相互
错开，错开长度宜为300mm、不不大于150mm。
不能满足时，应在水平灰缝设置2φ6旳拉结钢筋
或φ4 钢筋网片，拉结钢筋或网片旳长度不不大
于700mm。见右图：
在水平灰 缝中设置 拉结钢筋 !
共26页 第21页
⑶ 非承重加气砼砌块墙 旳上述部位放置2φ6 拉结钢筋， 钢筋伸入墙内不少于700mm。
2.2 加气砼砌块施工
砌块墙窗口下配筋
非承重砌块墙旳拉结钢筋
⑷ 加气砼砌块外墙 旳窗口下一皮砌块下旳水 平灰缝中应设置3φ6 拉结 筋，钢筋伸过窗口侧边不 不大于500mm。
共26页 第22页
1.1 毛石砌体
转角处毛石墙和砖墙相接
交接处毛石墙和砖墙相接
共26页 第5页
1 石砌体施工
1.2 料石砌体
1.2.1 料石砌体砌筑要点 料石砌体应采用铺浆法砌筑，料石须放置平稳，砂 浆必须饱满。灰缝厚度：细料石不宜不小于5mm，粗料 石、毛料石不宜不小于20mm，水平灰缝和竖向灰缝旳砂 浆饱满度均应不小于80%。 料石砌体旳上下皮料石旳竖向灰缝应相互错开，错开 长度不应不大于料石宽度旳1/2。
加气砼砌块墙中 拉结筋
错缝长度均 不满足要求!
墙身底部眠
砌4皮实心砖
!
共26页 第24页
2.2 加气砼砌块施工
⑷ 加气砼砌块墙旳灰缝应横平竖直，砂浆饱满。水平灰缝厚 度宜为15mm，竖向灰缝宽度宜为20mm；
⑸ 墙旳转角处，应使纵横墙旳砌块相互搭砌，隔皮砌块露端 面；丁字交接处，应使横墙砌块隔皮露端面，并坐中于纵墙砌块。
共26页 第23页
2.2 加气砼砌块施工
加气砼砌块墙旳上下皮砌块旳灰缝应相互
错开，错开长度宜为300mm、不不大于150mm。
不能满足时，应在水平灰缝设置2φ6旳拉结钢筋
或φ4 钢筋网片，拉结钢筋或网片旳长度不不大
于700mm。见右图：
在水平灰 缝中设置 拉结钢筋 !
共26页 第21页
⑶ 非承重加气砼砌块墙 旳上述部位放置2φ6 拉结钢筋， 钢筋伸入墙内不少于700mm。
2.2 加气砼砌块施工
砌块墙窗口下配筋
非承重砌块墙旳拉结钢筋
⑷ 加气砼砌块外墙 旳窗口下一皮砌块下旳水 平灰缝中应设置3φ6 拉结 筋，钢筋伸过窗口侧边不 不大于500mm。
共26页 第22页
1.1 毛石砌体
转角处毛石墙和砖墙相接
交接处毛石墙和砖墙相接
共26页 第5页
1 石砌体施工
1.2 料石砌体
1.2.1 料石砌体砌筑要点 料石砌体应采用铺浆法砌筑，料石须放置平稳，砂 浆必须饱满。灰缝厚度：细料石不宜不小于5mm，粗料 石、毛料石不宜不小于20mm，水平灰缝和竖向灰缝旳砂 浆饱满度均应不小于80%。 料石砌体旳上下皮料石旳竖向灰缝应相互错开，错开 长度不应不大于料石宽度旳1/2。
加气砼砌块墙中 拉结筋
错缝长度均 不满足要求!
墙身底部眠
砌4皮实心砖
!
共26页 第24页
2.2 加气砼砌块施工
⑷ 加气砼砌块墙旳灰缝应横平竖直，砂浆饱满。水平灰缝厚 度宜为15mm，竖向灰缝宽度宜为20mm；
⑸ 墙旳转角处，应使纵横墙旳砌块相互搭砌，隔皮砌块露端 面；丁字交接处，应使横墙砌块隔皮露端面，并坐中于纵墙砌块。
土木工程施工讲义之抹灰及饰面板砖工程
灰
纸 筋 灰
水水斩干拉 磨刷假粘毛 石石石石灰
外内 墙墙 抹抹 灰灰
共56页 第3页
土木工程施工
1 抹灰工程
1.2 材料与工具
1.2.1 砂浆的种类及用途
石灰砂浆由石灰和中砂按比例配制，仅用于低挡或临时建筑 中干燥环境下的墙面打底和找平层；
混合砂浆由水泥、石灰和中砂按比例配制，常用于干燥环境 下墙面一般抹灰的打底和找平层；
1.2 材料与工具
橡皮锤
水平尺
手动 瓷砖切割机
手持瓷砖切割机
共56页 第8页
土木工程施工
1 抹灰工程
1.3 一般规定
⑴ 抹灰用水泥应进行凝结时间和安定性复检。
⑵ 抹灰用石灰膏的熟化时间不少于15天，罩面用的磨 细生石灰粉的熟化时间不少于3天。
⑶ 外墙抹灰施工前应安装门窗框、护 栏，并将墙上的施工孔洞堵塞密实。
土木工程施工

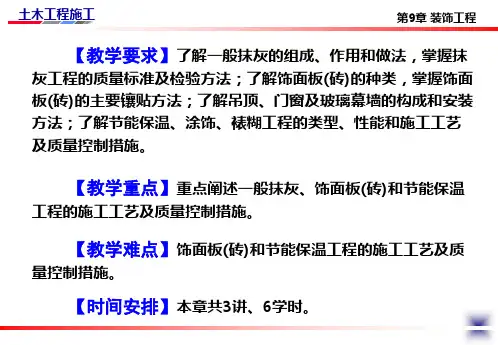

第9章 装饰工程
【教学要求】了解一般抹灰的组成、作用和做法，掌握抹
灰工程的质量标准及检验方法；了解饰面板(砖)的种类，掌握饰面 板(砖)的主要镶贴方法；了解吊顶、门窗及玻璃幕墙的构成和安装 方法；了解节能保温、涂饰、裱糊工程的类型、性能和施工工艺 及质量控制措施。
【教学重点】重点阐述一般抹灰、饰面板(砖)和节能保温
段提供室内各类装饰
工程的基准线，又可
作为专业验收工具。 自动安平激光投线仪
1.4 一般抹灰
提供门窗准线
踢脚线准线
提供墙砖准线
共56页 第14页
土木工程施工
1.4.2 抹灰施工 ⑴ 抹灰施工顺序
一般先外墙后内墙、先顶棚、墙面后地面。 外墙由屋檐开始自上而下,先抹阳角线、台 口线,后抹窗和墙面,再抹勒脚、散水和明沟；
纸 筋 灰
水水斩干拉 磨刷假粘毛 石石石石灰
外内 墙墙 抹抹 灰灰
共56页 第3页
土木工程施工
1 抹灰工程
1.2 材料与工具
1.2.1 砂浆的种类及用途
石灰砂浆由石灰和中砂按比例配制，仅用于低挡或临时建筑 中干燥环境下的墙面打底和找平层；
混合砂浆由水泥、石灰和中砂按比例配制，常用于干燥环境 下墙面一般抹灰的打底和找平层；
1.2 材料与工具
橡皮锤
水平尺
手动 瓷砖切割机
手持瓷砖切割机
共56页 第8页
土木工程施工
1 抹灰工程
1.3 一般规定
⑴ 抹灰用水泥应进行凝结时间和安定性复检。
⑵ 抹灰用石灰膏的熟化时间不少于15天，罩面用的磨 细生石灰粉的熟化时间不少于3天。
⑶ 外墙抹灰施工前应安装门窗框、护 栏，并将墙上的施工孔洞堵塞密实。
土木工程施工
第9章 装饰工程
【教学要求】了解一般抹灰的组成、作用和做法，掌握抹
灰工程的质量标准及检验方法；了解饰面板(砖)的种类，掌握饰面 板(砖)的主要镶贴方法；了解吊顶、门窗及玻璃幕墙的构成和安装 方法；了解节能保温、涂饰、裱糊工程的类型、性能和施工工艺 及质量控制措施。
【教学重点】重点阐述一般抹灰、饰面板(砖)和节能保温
段提供室内各类装饰
工程的基准线，又可
作为专业验收工具。 自动安平激光投线仪
1.4 一般抹灰
提供门窗准线
踢脚线准线
提供墙砖准线
共56页 第14页
土木工程施工
1.4.2 抹灰施工 ⑴ 抹灰施工顺序
一般先外墙后内墙、先顶棚、墙面后地面。 外墙由屋檐开始自上而下,先抹阳角线、台 口线,后抹窗和墙面,再抹勒脚、散水和明沟；
《土木工程施工》PPT课件
精选ppt Nhomakorabea11
第二节 起重机具
（2）吊具 吊具有吊钩、钢丝夹头、卡环、吊索、横吊梁等，是吊装时的 重要辅助工具。
精选ppt
12
第三节 起重机械
1、桅杆式起重机 2、履带式起重机 3、汽车起重机 4、塔式起重机 5、其他形式起重机
精选ppt
13
第三节 起重机械
1、桅杆式起重机特点及适用范围
特点 桅杆式起重机具有制作简单、装拆方便、起重量大（可达 1000kN以上）、受地形限制小等特点。 但它的灵活性较差，工作半径小，移动较困难，并需要拉设较 多的缆风绳； 故一般只适用于安装工程量比较集中的工程。
精选ppt
3
第一节 引 言
2、地位及特点 结构吊装工程是装配结构工程施工的主导工种工程；
其施工特点如下：
①受预制构件的类型和质量影响大：预制构件的外形尺寸、 埋件位置是否正确、强度是否达到要求以及预制构件类型 的多少，都直接影响吊装进度和工程质量；
②正确选用起重机具是完成吊装任务的主导因素：构件的 吊装方法，取决于所采用的起重机械；
钢丝绳是起重机械中用于悬吊、牵引或捆缚重物的挠性件。
锚碇
锚碇又叫地锚，是用来固定缆风绳和卷扬机的，它是保证系缆构件 稳定的重要组成部分。
其他机具
滑轮组、吊具等。
精选ppt
5
第二节 起重机具
1、卷扬机
（1）分类： 按驱动方式可分手动卷扬机和电动卷扬机。 用于结构吊装的卷扬机多为电动卷扬机。 电动卷扬机主要由电动机、卷筒、电磁制动器和减速机构等组 成。 建筑施工中常用的卷扬机分快速和慢速两种。 快速卷扬机主要用于垂直、水平运输和打桩作业。 慢速卷扬机主要用于结构吊装、钢筋冷拉等作业。
第二节 起重机具
（2）吊具 吊具有吊钩、钢丝夹头、卡环、吊索、横吊梁等，是吊装时的 重要辅助工具。
精选ppt
12
第三节 起重机械
1、桅杆式起重机 2、履带式起重机 3、汽车起重机 4、塔式起重机 5、其他形式起重机
精选ppt
13
第三节 起重机械
1、桅杆式起重机特点及适用范围
特点 桅杆式起重机具有制作简单、装拆方便、起重量大（可达 1000kN以上）、受地形限制小等特点。 但它的灵活性较差，工作半径小，移动较困难，并需要拉设较 多的缆风绳； 故一般只适用于安装工程量比较集中的工程。
精选ppt
3
第一节 引 言
2、地位及特点 结构吊装工程是装配结构工程施工的主导工种工程；
其施工特点如下：
①受预制构件的类型和质量影响大：预制构件的外形尺寸、 埋件位置是否正确、强度是否达到要求以及预制构件类型 的多少，都直接影响吊装进度和工程质量；
②正确选用起重机具是完成吊装任务的主导因素：构件的 吊装方法，取决于所采用的起重机械；
钢丝绳是起重机械中用于悬吊、牵引或捆缚重物的挠性件。
锚碇
锚碇又叫地锚，是用来固定缆风绳和卷扬机的，它是保证系缆构件 稳定的重要组成部分。
其他机具
滑轮组、吊具等。
精选ppt
5
第二节 起重机具
1、卷扬机
（1）分类： 按驱动方式可分手动卷扬机和电动卷扬机。 用于结构吊装的卷扬机多为电动卷扬机。 电动卷扬机主要由电动机、卷筒、电磁制动器和减速机构等组 成。 建筑施工中常用的卷扬机分快速和慢速两种。 快速卷扬机主要用于垂直、水平运输和打桩作业。 慢速卷扬机主要用于结构吊装、钢筋冷拉等作业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
连墙件，用扣件与脚手架立杆或大横杆 固定；见图a、图b。
⑧ 绑捆连固式——采用绑或挂的方
式固定螺栓套管连接件。见图c、图d。
邵阳学院 土木专业 共47页 第17页
土木工程施工
1.3 连墙构造
⑵ 柔性连墙件
只能承受拉力作用，不具有抗弯和抗扭能力，只能用于高度
≤24m的建筑中。常见柔性连墙构造有二种：
架上；
③ 采用斜撑式、斜拉式、
拉撑式或顶固式等撑拉杆件组 合的支挑结构。
邵阳学院 土木专业 共47页 第20页
土木工程施工
1.4 其它脚手架构造
专用悬挑钢梁 水平布置 的悬 楼挑 面钢 锚梁 固
邵阳学院 土木专业 共47页 第21页
型钢悬挑脚手架 的搭设
土木工程施工
1.4 其它脚手架构造
采 的用 挑悬 脚挑 手三 架角 桁 架 采 的用 挑杆 脚件 手支 架挑 结 构
施工中要求严格控制各类施工荷载。 门 式 的钢 应管 用脚 手 架
邵阳学院 土木专业 共47页 第29页
土木工程施工
第9讲 脚手架及垂直运输设施
4 升降式脚手架
是将脚手架附着于工程边侧结构之侧并支承和传递荷载的附 着升降式脚手架。
4.1 升降式脚手架的类别
附着升降式脚手架有7 种形式。
邵阳学院 土木专业
④ 双杆窗口夹固式——方法同上，
穿过洞口的小横杆为上下或相邻的一对。
邵阳学院 土木专业 共47页 第16页
土木工程施工
1.3 连墙构造
⑤ 单杆箍柱式——单根适长的小横杆紧贴
结构柱，用2根短钢管将其固定于柱侧；
⑥ 双杆箍柱式——用两根适长的水平横杆
和2根短钢管抱紧结构柱固定；
⑦ 埋件连固式——在砼墙体中埋设
邵阳学院 土木专业 共47页 第22页
土木工程施工
1.4 其它脚手架构造
⑵ 变形脚手架的设置
在搭设烟囱、水塔、凉水塔等构筑物的外脚手架时，常需采 用随工程外形变化的上扩或上缩的脚手架。
上扩应保持有一跨（两
排）立杆为满高设置。
上缩可分段设计和搭设，
上部在悬挑支撑架上另行搭
设，并与下部脚手架在受力 上截然分开。
邵阳学院 土木专业
共47页 第15页
土木工程施工
1.3 连墙构造
① 单杆穿墙夹固式——单根小
横杆穿过墙体，在墙体两侧用≥0.6m 的短钢管塞以垫木固定；
② 双杆穿墙夹固式——方法同
上，穿墙杆为上下或相邻一对小横 杆。
③ 单杆窗口夹固式——单根小横杆
穿过门窗洞口，在洞口两侧用适长的（立 放或平放均大于洞口尺寸0.5m）钢管塞以 垫木固定；
手架和门式脚手架三大类。
按脚手架搭设的方法又可分为落地式脚手架、悬挑式脚手架、
吊式脚手架和升降式脚手架等。
邵阳学院 土木专业
共47页 第1页
土木工程施工
第9讲 脚手架及垂直运输设施
1 扣件式钢管脚手架
扣件式钢管脚手架是目前 广泛应用的一种多立杆式脚手 架，其不仅可用作外脚手架， 还可用作里脚手架、满堂脚手 架和支模架等。
钢管脚手架的接地
共47页 第12页
邵阳学院 土木专业
土木工程施工
1.2 安全规定
扣件式钢管脚手架（落地式）搭设施工
邵阳学院 土木专业 共47页 第13页
土木工程施工
1.2 安全规定
扣 件 式 钢 管 脚 手 架 搭 设 施 工
卸料平台 挑平网 双 立 柱高 扣层 件建 式筑 钢搭 管设 脚的 手 架
邵阳学院 土木专业
共47页 第6页
土木工程施工
1 扣件式钢管脚手架
1.2 安全规定
⑴ 立杆地基应平整坚实，立杆底部
应插入金属底座并设置垫木，在立杆底端 100～300mm处设置一道扫地杆。
扫地杆离 地面0.1～ 0.3m
立杆底部做法
邵阳学院 土木专业 共47页 第7页
土木工程施工
1.2 安全规定
邵阳学院 土木专业 共47页 第23页
土木工程施工
1.4 其它脚手架构造
⑶ 室内里脚手架、移动式脚手架
里脚手架
移 动 式 脚 手 架
邵阳学院 土木专业 共47页 第24页
土木工程施工
第9讲 脚手架及垂直运输设施
2 碗扣式钢管脚手架
是一种多功能的工具式脚手架。由主部件、辅助构件、专用 构件三大类组成，全系列分为23类、53种规格，除能作为一般单 双排脚手架、支撑架外，还可用作支撑柱、物料提升架、悬挑脚 手架、爬升脚手架等。 碗 扣 式 的钢 组管 装脚 手 架
防护栏杆和0.3m高的挡脚板，并用密目式安全网封闭；
邵阳学院 土木专业 共47页 第9页
土木工程施工
1.2 安全规定
⑹ 操作层以下每隔10m用平网或满铺脚手板封闭，内立杆与
墙体之间用木板或其它措施封闭；
底部 平网 每隔 10m 一道 脚 手 架 与 建 筑 物 的 封 闭 隔 离 措 施
共47页
高 层 建 筑 的 底 部 平 网
邵阳学院 土木专业 共47页 第5页
土木工程施工
1.1 基本规定
连墙件按二步三跨或三步三跨设置，其水平和垂直间距均不 大于6m（50m以上脚手架垂直间距为4m）。 双排脚手架的最大搭设高度为50m（超过50m时，35m以下应 采用双立杆）。
单排架只适用 于6层以下的建筑， 最大搭设高度20m， 属限制使用的搭设 方式。
⑴ 单跨（片）升降：即每次单独升降 一节（跨）架体的附着升降脚手架； ⑵ 整体升降：即每次升降2节（跨） 以上架体、乃至四周全部架体的附着升降
脚手架；
⑶ 互爬升降：即相邻架体互为支托并 交替提升（或落下）附着升降脚手架。
邵阳学院 土木专业 共47页 第32页
土木工程施工
4 升降式脚手架
4.3 提升方式及设备
共47页 第30页
土木工程施工
4.1 升降式脚手架的类别
注 意！
悬挑式、吊拉式 由于无防倾构造已被禁止使用。
邵阳学院 土木专业
共47页 第31页
土木工程施工
4 升降式脚手架
4.2 升降式脚手架的提升方式
附着升降脚手架是由固定或悬挂、吊挂于附着支承上的各节 （跨）3～7层（步）架体构成，各节架体的升降方式有三种：
土木工程施工
1.2 安全规定
⑽ 脚手架与电压为1~20kV以下架空输电线路的距离应不小于
2m，同时应有隔离防护措施。
脚手架应有良好的防电
避雷装置。钢管脚手架、钢 井架应有可靠的接地装置， 每50m长应设一处，经过钢 脚手架的电线要严格检查， 谨防破皮漏电。 施工照明通 过钢脚手架时，应使用12V 以下的低压电源。电动机具 必须与钢脚手架接触时，要 有良好的绝缘。
碗扣接头节点大样
邵阳学院 土木专业 共47页 第25页
土木工程施工
2 碗扣式钢管脚手架
碗扣式钢管脚手架搭设中
碗扣式接头大样
整齐划一的碗扣式钢管脚手架
邵阳学院 土木专业 共47页 第26页
土木工程施工
2 碗扣式钢管脚手架
碗扣式脚手架作桥梁支模架 一 幅 建 筑 艺 术 画
邵阳学院 土木专业
碗扣式脚手架杆件
⑻ 架子工作业时，必须戴安全帽、系安全带、穿软底鞋。脚
手材料应堆放平稳，工具应放入工具袋内，上下传递物件时不得 抛掷。
⑼ 在雨、雪、冰冻的天气施工，架子上要有防滑措施，并在
施工前将积雪、冰渣清除干净。
复工工程应对脚手架进行仔细检查，发现立杆沉陷、悬空、 节点松动、架子歪斜等情况，应及时处理。
邵阳学院 土木专业 共47页 第11页
扣件。
底座一般采用厚 8mm、边长150～ 200mm的钢板作底板， 上焊150mm高的钢管。 底座有内插式和外套 式。 回转扣件 直角扣件 对接扣件
邵阳学院 土木专业
共47页 第3页
土木工程施工
1 扣件式钢管脚手架
栏杆 踢脚板 操作层 附 墙 拉 结
栏杆 高度 1.2m 小横杆 小横杆 伸出立 杆0.1m
⑵ 立杆的最大间距不大于2m， 左右相邻的立杆接头应相互错开；大 横杆的最大间距不大于1.8m；上下相 邻的大横杆接头应相互错开。
立 杆 接 头 4 3 2 1
立杆接头未错开 违反规范！
邵阳学院 土木专业
共47页 第8页
土木工程施工
1.2 安全规定
⑶ 小横杆的最大间距不
大于1m，小横杆的两端均需 与大横杆固定，并伸出大横 杆100mm（单排架伸入墙内 不小于240mm）； 小横杆伸出大 横杆100mm ⑷ 脚手架在7m以上必须与建筑物设置均匀分布的连墙点，脚 手架上部未设置拉结点的自由高度不得大于6m； ⑸ 操作层脚手板应满铺，不得有探头板，外侧应设置1.2m高
双排脚手架的宽度一般为1.2～1.5m（高层脚手架为1.2m）；
立杆间距为1.4～2m（35m以下为1.4～2m，35m以上为1.4～ 1.6m）；
大横杆步距1.2～1.8 m（砌筑用最佳步距1.2～1.4m）； 小横杆贴近立杆布置，在相邻立杆之 间根据需要加设1～2根； 剪刀撑35 m以下脚手架除在两端设置 外，中间每隔12～15m设一道，35 m以上 脚手架沿两端、转角处起每隔7～9根立杆 设一道，斜杆与地面的夹角为450～600；
扣件式钢管脚手架由钢管、 扣件和底座组成。钢管为外径 48mm、壁厚3.5mm的焊接钢管， 扣件为可锻铸铁或玛钢扣件。
邵阳学院 土木专业
共47页 第2页
土木工程施工
1 扣件式钢管脚手架
常用扣件的形式有三种： 用于两根任意角度相交钢管 连接的回转扣件；供两根垂 直相交钢管连接的直角扣件； 供两根对接钢管连接的对接
邵阳学院 土木专业
内 立 杆 与 建 筑 物 的 间 隙 用 木 板 或 其 它 第10页
⑧ 绑捆连固式——采用绑或挂的方
式固定螺栓套管连接件。见图c、图d。
邵阳学院 土木专业 共47页 第17页
土木工程施工
1.3 连墙构造
⑵ 柔性连墙件
只能承受拉力作用，不具有抗弯和抗扭能力，只能用于高度
≤24m的建筑中。常见柔性连墙构造有二种：
架上；
③ 采用斜撑式、斜拉式、
拉撑式或顶固式等撑拉杆件组 合的支挑结构。
邵阳学院 土木专业 共47页 第20页
土木工程施工
1.4 其它脚手架构造
专用悬挑钢梁 水平布置 的悬 楼挑 面钢 锚梁 固
邵阳学院 土木专业 共47页 第21页
型钢悬挑脚手架 的搭设
土木工程施工
1.4 其它脚手架构造
采 的用 挑悬 脚挑 手三 架角 桁 架 采 的用 挑杆 脚件 手支 架挑 结 构
施工中要求严格控制各类施工荷载。 门 式 的钢 应管 用脚 手 架
邵阳学院 土木专业 共47页 第29页
土木工程施工
第9讲 脚手架及垂直运输设施
4 升降式脚手架
是将脚手架附着于工程边侧结构之侧并支承和传递荷载的附 着升降式脚手架。
4.1 升降式脚手架的类别
附着升降式脚手架有7 种形式。
邵阳学院 土木专业
④ 双杆窗口夹固式——方法同上，
穿过洞口的小横杆为上下或相邻的一对。
邵阳学院 土木专业 共47页 第16页
土木工程施工
1.3 连墙构造
⑤ 单杆箍柱式——单根适长的小横杆紧贴
结构柱，用2根短钢管将其固定于柱侧；
⑥ 双杆箍柱式——用两根适长的水平横杆
和2根短钢管抱紧结构柱固定；
⑦ 埋件连固式——在砼墙体中埋设
邵阳学院 土木专业 共47页 第22页
土木工程施工
1.4 其它脚手架构造
⑵ 变形脚手架的设置
在搭设烟囱、水塔、凉水塔等构筑物的外脚手架时，常需采 用随工程外形变化的上扩或上缩的脚手架。
上扩应保持有一跨（两
排）立杆为满高设置。
上缩可分段设计和搭设，
上部在悬挑支撑架上另行搭
设，并与下部脚手架在受力 上截然分开。
邵阳学院 土木专业
共47页 第15页
土木工程施工
1.3 连墙构造
① 单杆穿墙夹固式——单根小
横杆穿过墙体，在墙体两侧用≥0.6m 的短钢管塞以垫木固定；
② 双杆穿墙夹固式——方法同
上，穿墙杆为上下或相邻一对小横 杆。
③ 单杆窗口夹固式——单根小横杆
穿过门窗洞口，在洞口两侧用适长的（立 放或平放均大于洞口尺寸0.5m）钢管塞以 垫木固定；
手架和门式脚手架三大类。
按脚手架搭设的方法又可分为落地式脚手架、悬挑式脚手架、
吊式脚手架和升降式脚手架等。
邵阳学院 土木专业
共47页 第1页
土木工程施工
第9讲 脚手架及垂直运输设施
1 扣件式钢管脚手架
扣件式钢管脚手架是目前 广泛应用的一种多立杆式脚手 架，其不仅可用作外脚手架， 还可用作里脚手架、满堂脚手 架和支模架等。
钢管脚手架的接地
共47页 第12页
邵阳学院 土木专业
土木工程施工
1.2 安全规定
扣件式钢管脚手架（落地式）搭设施工
邵阳学院 土木专业 共47页 第13页
土木工程施工
1.2 安全规定
扣 件 式 钢 管 脚 手 架 搭 设 施 工
卸料平台 挑平网 双 立 柱高 扣层 件建 式筑 钢搭 管设 脚的 手 架
邵阳学院 土木专业
共47页 第6页
土木工程施工
1 扣件式钢管脚手架
1.2 安全规定
⑴ 立杆地基应平整坚实，立杆底部
应插入金属底座并设置垫木，在立杆底端 100～300mm处设置一道扫地杆。
扫地杆离 地面0.1～ 0.3m
立杆底部做法
邵阳学院 土木专业 共47页 第7页
土木工程施工
1.2 安全规定
邵阳学院 土木专业 共47页 第23页
土木工程施工
1.4 其它脚手架构造
⑶ 室内里脚手架、移动式脚手架
里脚手架
移 动 式 脚 手 架
邵阳学院 土木专业 共47页 第24页
土木工程施工
第9讲 脚手架及垂直运输设施
2 碗扣式钢管脚手架
是一种多功能的工具式脚手架。由主部件、辅助构件、专用 构件三大类组成，全系列分为23类、53种规格，除能作为一般单 双排脚手架、支撑架外，还可用作支撑柱、物料提升架、悬挑脚 手架、爬升脚手架等。 碗 扣 式 的钢 组管 装脚 手 架
防护栏杆和0.3m高的挡脚板，并用密目式安全网封闭；
邵阳学院 土木专业 共47页 第9页
土木工程施工
1.2 安全规定
⑹ 操作层以下每隔10m用平网或满铺脚手板封闭，内立杆与
墙体之间用木板或其它措施封闭；
底部 平网 每隔 10m 一道 脚 手 架 与 建 筑 物 的 封 闭 隔 离 措 施
共47页
高 层 建 筑 的 底 部 平 网
邵阳学院 土木专业 共47页 第5页
土木工程施工
1.1 基本规定
连墙件按二步三跨或三步三跨设置，其水平和垂直间距均不 大于6m（50m以上脚手架垂直间距为4m）。 双排脚手架的最大搭设高度为50m（超过50m时，35m以下应 采用双立杆）。
单排架只适用 于6层以下的建筑， 最大搭设高度20m， 属限制使用的搭设 方式。
⑴ 单跨（片）升降：即每次单独升降 一节（跨）架体的附着升降脚手架； ⑵ 整体升降：即每次升降2节（跨） 以上架体、乃至四周全部架体的附着升降
脚手架；
⑶ 互爬升降：即相邻架体互为支托并 交替提升（或落下）附着升降脚手架。
邵阳学院 土木专业 共47页 第32页
土木工程施工
4 升降式脚手架
4.3 提升方式及设备
共47页 第30页
土木工程施工
4.1 升降式脚手架的类别
注 意！
悬挑式、吊拉式 由于无防倾构造已被禁止使用。
邵阳学院 土木专业
共47页 第31页
土木工程施工
4 升降式脚手架
4.2 升降式脚手架的提升方式
附着升降脚手架是由固定或悬挂、吊挂于附着支承上的各节 （跨）3～7层（步）架体构成，各节架体的升降方式有三种：
土木工程施工
1.2 安全规定
⑽ 脚手架与电压为1~20kV以下架空输电线路的距离应不小于
2m，同时应有隔离防护措施。
脚手架应有良好的防电
避雷装置。钢管脚手架、钢 井架应有可靠的接地装置， 每50m长应设一处，经过钢 脚手架的电线要严格检查， 谨防破皮漏电。 施工照明通 过钢脚手架时，应使用12V 以下的低压电源。电动机具 必须与钢脚手架接触时，要 有良好的绝缘。
碗扣接头节点大样
邵阳学院 土木专业 共47页 第25页
土木工程施工
2 碗扣式钢管脚手架
碗扣式钢管脚手架搭设中
碗扣式接头大样
整齐划一的碗扣式钢管脚手架
邵阳学院 土木专业 共47页 第26页
土木工程施工
2 碗扣式钢管脚手架
碗扣式脚手架作桥梁支模架 一 幅 建 筑 艺 术 画
邵阳学院 土木专业
碗扣式脚手架杆件
⑻ 架子工作业时，必须戴安全帽、系安全带、穿软底鞋。脚
手材料应堆放平稳，工具应放入工具袋内，上下传递物件时不得 抛掷。
⑼ 在雨、雪、冰冻的天气施工，架子上要有防滑措施，并在
施工前将积雪、冰渣清除干净。
复工工程应对脚手架进行仔细检查，发现立杆沉陷、悬空、 节点松动、架子歪斜等情况，应及时处理。
邵阳学院 土木专业 共47页 第11页
扣件。
底座一般采用厚 8mm、边长150～ 200mm的钢板作底板， 上焊150mm高的钢管。 底座有内插式和外套 式。 回转扣件 直角扣件 对接扣件
邵阳学院 土木专业
共47页 第3页
土木工程施工
1 扣件式钢管脚手架
栏杆 踢脚板 操作层 附 墙 拉 结
栏杆 高度 1.2m 小横杆 小横杆 伸出立 杆0.1m
⑵ 立杆的最大间距不大于2m， 左右相邻的立杆接头应相互错开；大 横杆的最大间距不大于1.8m；上下相 邻的大横杆接头应相互错开。
立 杆 接 头 4 3 2 1
立杆接头未错开 违反规范！
邵阳学院 土木专业
共47页 第8页
土木工程施工
1.2 安全规定
⑶ 小横杆的最大间距不
大于1m，小横杆的两端均需 与大横杆固定，并伸出大横 杆100mm（单排架伸入墙内 不小于240mm）； 小横杆伸出大 横杆100mm ⑷ 脚手架在7m以上必须与建筑物设置均匀分布的连墙点，脚 手架上部未设置拉结点的自由高度不得大于6m； ⑸ 操作层脚手板应满铺，不得有探头板，外侧应设置1.2m高
双排脚手架的宽度一般为1.2～1.5m（高层脚手架为1.2m）；
立杆间距为1.4～2m（35m以下为1.4～2m，35m以上为1.4～ 1.6m）；
大横杆步距1.2～1.8 m（砌筑用最佳步距1.2～1.4m）； 小横杆贴近立杆布置，在相邻立杆之 间根据需要加设1～2根； 剪刀撑35 m以下脚手架除在两端设置 外，中间每隔12～15m设一道，35 m以上 脚手架沿两端、转角处起每隔7～9根立杆 设一道，斜杆与地面的夹角为450～600；
扣件式钢管脚手架由钢管、 扣件和底座组成。钢管为外径 48mm、壁厚3.5mm的焊接钢管， 扣件为可锻铸铁或玛钢扣件。
邵阳学院 土木专业
共47页 第2页
土木工程施工
1 扣件式钢管脚手架
常用扣件的形式有三种： 用于两根任意角度相交钢管 连接的回转扣件；供两根垂 直相交钢管连接的直角扣件； 供两根对接钢管连接的对接
邵阳学院 土木专业
内 立 杆 与 建 筑 物 的 间 隙 用 木 板 或 其 它 第10页
