过电压保护名词解释
过电压保护是一种用于保护电子设备免受过高电压的损坏的技术。
当电子设备接收到超过其额定电压的电压时，该设备可能会受到永久性损坏或临时性故障。
过电压保护技术可以防止这些问题的发生。
过电压保护技术有多种形式。
其中一种形式是使用过压保护器。
过压保护器是一种电子元器件，它可以在电压超出其限制时自动切断电路。
这样可以保护设备免受过电压的损害。
另一种形式是使用电压稳压器。
电压稳压器是一种电子元器件，它可以将电压稳定在设定值以下。
这种技术特别适用于需要稳定电压的设备，如计算机和其他精密设备。
还有一种形式是使用瞬变电压抑制器。
瞬变电压抑制器可以在电压瞬间变化时快速响应，并限制电压上升的幅度。
这种技术适用于瞬间电压尖峰较高的设备，如发电机或变压器。
总之，过电压保护技术可以保护设备免受过高电压的损害。
这种技术在电子设备中广泛使用，以确保设备的正常运行和延长设备的寿命。
- 1 -。

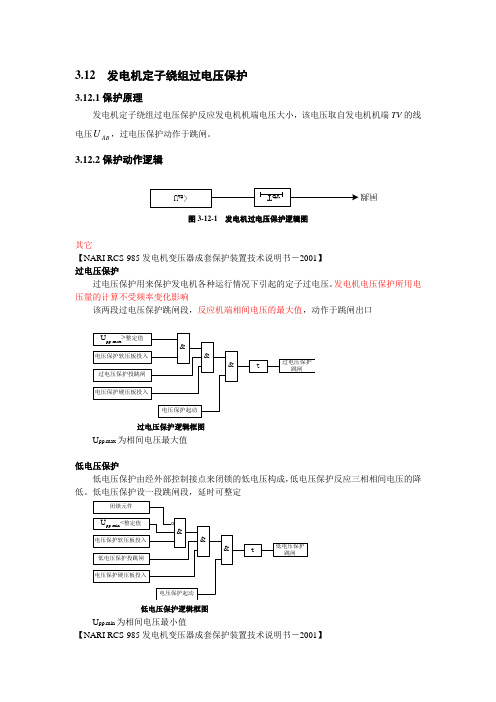

3.12 发电机定子绕组过电压保护3.12.1保护原理发电机定子绕组过电压保护反应发电机机端电压大小，该电压取自发电机机端TV的线U，过电压保护动作于跳闸。
电压AB3.12.2保护动作逻辑跳闸Array图3-12-1 发电机过电压保护逻辑图其它【NARI RCS-985发电机变压器成套保护装置技术说明书－2001】过电压保护过电压保护用来保护发电机各种运行情况下引起的定子过电压。
发电机电压保护所用电压量的计算不受频率变化影响该两段过电压保护跳闸段，反应机端相间电压的最大值，动作于跳闸出口Array过电压保护逻辑框图U pp.max为相间电压最大值低电压保护低电压保护由经外部控制接点来闭锁的低电压构成，低电压保护反应三相相间电压的降低。
低电压保护设一段跳闸段，延时可整定低电压保护逻辑框图U pp.min为相间电压最小值【NARI RCS-985发电机变压器成套保护装置技术说明书－2001】【南自：DGT801数字式发电机变压器保护装置技术说明书】保护反应发电机机端电压大小，该电压取自发电机机端TV 的线电压CA U ，出口方式：发信或跳闸。
说明：可以分两段动作值，分别带延时出口【南自：DGT801数字式发电机变压器保护装置技术说明书】【许继：WFB-100微机型发变组成套保护装置技术说明书】 过电压保护过电压保护可作为过压启动、闭锁及延时元件、保护取三相线电压，当任一线电压大于整定值，保护即动作动作电压整定范围：100～200V ，整定误差不超过±5%； 动作延时整定范围：0.1～50s ，整定误差不超过±5%低电压保护低电压保护可作为低压启动、闭锁及延时元件、保护取三相线电压，当任一线电压小于整定值，保护即动作动作电压整定范围：50～100V ，整定误差不超过±5%； 动作延时整定范围：0.1～50s ，整定误差不超过±5% 【许继：WFB-100微机型发变组成套保护装置技术说明书】【NARI-SIMENS 微机发电机成套保护系统】 过压保护（ANSI59）过压保护防止因电压过高而导致绝缘故障，它是利用电压的正序分量的变化或因接地故障而导致中性点移动进行保护，该保护分两段技术数据欠压保护（ANSI27）欠压保护把电压正序分量和设定的最小值进行比较（视结果而作出动作否），它可对如异步机，抽水蓄能机组等电压联系不稳定的机组进行保护技术数据？发信或跳闸【NARI-SIMENS 微机发电机成套保护系统】3.12.3整定内容（1）过电压保护电压定值GY U （2）过电压保护时间定值GY T3.12.4保护的整定计算定子过电压保护的整定值，应根据电机制造厂提供的允许过电压能力或定子绕组的绝缘状况决定。
过电压保护器原理
过电压保护器是一种用于保护电气设备的装置，它能够防止电路受到过高的电压而损坏。
其工作原理如下：
1. 电压感应装置：过电压保护器内部包含一个电压感应装置，通常是一个电阻和电容组成的电路。
当电路中的电压超过设定的阈值时，电压感应装置会产生相应的电信号。
2. 触发装置：电压感应装置输出的电信号被传递给触发装置，触发装置可以是电子元件如晶体管、放大器等。
触发装置的作用是放大和处理电信号，以便能够控制过电压保护器的反应。
3. 过电压继电器：当触发装置接收到电压感应装置的信号并进行处理后，会触发过电压继电器。
过电压继电器可以是一种电磁继电器，它会连接或断开电路中的开关，从而保护电气设备不受过电压的影响。
4. 过电压保护：当过电压继电器触发时，它会迅速打开电路中的开关，将电路与电源隔离，从而保护电气设备免受过高电压的影响。
过电压保护器通常会将电路直接短路，或将电路与地连接，以消耗过电压的能量。
总之，过电压保护器通过感应电路中的电压变化，并触发继电器的工作，实现对电气设备的过电压保护。
通过迅速切断电路或将电路与地连接，过电压保护器能够保护电气设备免受过高电压的损害。
电力设备过电压保护设计技术规程
一、引言
二、过电压的基本概念和特点
2.1 过电压的定义
2.2 过电压的产生原因
2.3 过电压的分类
三、过电压保护设计思路
3.1 设备保护与系统保护
3.2 过电压保护的基本原则
3.3 过电压保护器的种类和特点
四、具体过电压保护设计方法
4.1 入户过电压保护设计
1.安装过电压保护器设备
2.设置合适的过电压阈值
3.定期检测和维护设备
4.2 输电线路过电压保护设计
1.选择合适的过电压保护器类型
2.设计合理的接地系统
3.定期检测和维护设备
4.3 电力设备内部过电压保护设计
1.采用合适的过电压抑制器
2.设计可靠的保护电路
3.进行必要的故障测试和验证
4.4 电力系统整体过电压分析与保护设计
1.分析系统中可能出现的过电压情况
2.设计合理的过电压保护策略
3.考虑系统的可靠性和稳定性
五、过电压保护装置的选用与调试
5.1 过电压保护装置的选用原则
5.2 过电压保护装置的调试方法
5.3 过电压保护装置的运行与维护
六、过电压保护设计实例分析
6.1 电力设备过电压保护设计实例一6.2 电力设备过电压保护设计实例二
6.3 电力设备过电压保护设计实例三
七、结论
八、参考文献。
过电压保护名词解释
过电压保护（Overvoltage Protection）：
过电压保护是一项被广泛应用于主要电源线路系统的电力系统
保护技术。
它保护电线系统免受低压，高压，以及过频率等污染的负面影响。
过电压保护的主要原理是在电路中增加一个电压保护装置，当电压超出预定值范围时，保护装置将断开电路，从而防止过大的电压对电路引起的损坏。
电压保护装置可以根据实际情况调整电压阈值。
过电压保护（Overvoltage Protection）也称为过电压限制（Overvoltage Limiting）或过电压抑制（OVP）。
它的主要作用是限制电路中电压的最大值，以防止电路中的元件受到过大电压的损坏。
过电压保护分为电阻式过电压保护、电容式过电压保护、变压器式过电压保护、可控硅式过电压保护和MOSFET式过电压保护等几种形式。
- 1 -。
过电压保护
一、单项选择题
1.为了考核电气设备的绝缘水平，我国规定：10kV的允许最高工作电压为（C）
A10kV B11 kV C12 kV D11.5 kV
2.电力系统中危及绝缘的电压称为（D）
A额定相电压B额定线电压C允许最高工作电压D过电压
3.过电压分为（A）两大类。
A外部过电压和内部过电压B谐振过电压和操作过电压
C操作过电压和雷电过电压D雷电过电压和谐振过电压
4.雷电直接击中建筑物或其他物体，对其放电，强大的雷电流通过这些物体入地，产生破坏性很大的（C ）
A热效应和电效应B电效应和机械效应C热效应和机械效应D热效应和电磁效应
5.雷电放电时，强大的雷电流由于静电感应和电磁感应会使周围
的物体产生危险的过电压，造成设备损坏，人畜伤亡。
雷电的这种破坏形式称为（B）.
A直击雷B感应雷C雷电波侵入D雷电的折射与反射
6.雷电波沿着输电线侵入变、配电所或电气设备，造成变配电所
及线路的电气设备损坏，这种破坏形式称为（D）。
A直击雷B感应雷C雷电的折射与反射D雷电波侵入
7.在防雷装置中用以接受雷云放点的金属导体称为（A）。
A接闪器B接地引下线C接地体D接地装置
8.避雷针通常采用（B）制成。
A铝制材料B镀锌圆钢C镀锌角钢D铜材
9.为防止直接雷击高大建筑物，一般多采用（B）。
A避雷线B避雷针C避雷器D保护间隙
10.单支避雷针的保护范围是一个（C）
A带状空间B圆柱空间C近似锥形空间 D 近似圆台空间
11.单支避雷针的高度为h ,其地面保护半径为（A）
A 1.5h
B 1.8h
C 2.0h
D 1.0h
12.同等高度的避雷针，山区的保护范围（B）平原的保护范围。
A 大于
B 小于
C 等于
D 大于或等于
13.在防雷装置中，具有引雷作用的是（B）
A避雷针和避雷器 B 避雷针和避雷线C避雷线和避雷器D接地体和避雷器
14.为防止直接雷击架空线路，一般多采用（A ）
A避雷针B避雷线C避雷器D消雷器
15.避雷带是沿建筑物易受雷击的部位（如屋脊、屋檐、屋角等处）装设的（B）。
A网状绝缘体B带形导体C带形绝缘体D 网状导体
16.在腐蚀性较强的场所引下线应适当（C）或采用采用其他防腐措施。
A减小截面B减小直径C加大截面D缩短长度
17.(D)用来防护高压雷电波侵入变、配电所或其他建筑物内，损坏被保护设备。
A避雷针B避雷线C消雷器D避雷器
18.避雷器与被保护设备（A）连接。
A并联B串联C串联或并联D以上都不正确
19.下列关于阀型避雷器阀电阻片特征描述正确的（A）。
A正常电压时阀片电阻最大B过电压时阀片电阻最大
C 正常电压时阀片电阻最小D电压越高阀片电阻越大
20.下列关于氧化锌避雷器特点描述正确的是（C）
A残电压B通流量小C残压低D有续流
21.下列关于保护间隙特点描述正确的是（C）
A保护性好B灭弧能力强C容易造成接地短路故障D以上答案皆正确
22. 下列关于保护变压器的角型间隙安装位置特点描述正确的
是（B）
A远离变压器一侧B高压熔断器的内侧C高压熔断器的外侧D以上答案皆错误
23.消雷器是利用金属针状电极的（C），中和雷云电荷，从而不致发生雷击现象。
A静电作用B电磁感应C尖端放电原理D沿面放电原理
24．杆塔接地电阻应（A）越好。
A越小B越大 C 在土壤电阻率小的地区越大D在土壤电阻率大的地区越大
25.35、0.4kV配电变压器应（C）装置阀型避雷针。
A只在低压侧B只在高压侧 C 在高地压侧D以上答案皆错误
26.阀型避雷器由（B）构成。
A保护间隙和线性电阻B保护间隙和阀片电阻C 阀片电阻D线性电阻
27.金属氧化性避雷器应安装垂直，每一个元件的中心线与避雷器安装中心线的垂直偏差不应大于该元件高度的（A）.累计
A1.5% B2.5% C3.0% D4.5%
28.氧化锌避雷器的阀片电阻具有非线性特性，在（B），其阻值小，相当于短路状态。
A正常工作电压作用下B冲击电压作用下C冲击电
压作用过去后D以上答案皆错误
29.雷季经常运行的进出新路2条时，10kV避雷器与变压器的最大电气距离是（B）m
A20 B23 C25 D30
29.多雷区，如变压器高压侧在35kV以上，则在变压器的（C）装设阀型避雷器保护。
A地压侧B高压侧C高、低压侧D不需要31．金属氧化锌避雷器安装时，接地引下陷应尽量（C）A短B长C短而直D长而直
