施耐德变频器参数表

施耐德ATV28变频器常用参数：一：与参数相关的功能键：上电后，显示rdy或频率等，按ENT进入参数设定第一菜单（SEt调整菜单），再按一次向下方向键进入第二菜单（drC传动菜单），重复再按下方向键依次进入第三（I-O输入输出设定菜单）、第四（SUP只读显示菜单）菜单。

在前四项主菜单界面按ENT键将分别进入各自的具体参数界面。

二：控制端子功能：（注：1：控制端子R1A/R1B/R1c为故障继电器接点，该继电器在变频器加电时即一直吸合，直到有故障触发方才释放自然状态。

并且其功能不能由参数更改！2：LI1~LI4端子只有SRC灌电流模式，如需外部电源请将外部电源负极连至COM点！）R1A/R1C-R1B：故障继电器接点R2A-R2C：R2可编程继电器AI1-+10V-COM（0~10VDC）：外接电位器（1~10千欧姆）AI2-COM（0~10vDC）：模拟电压输入AIC-COM（x~ymA可编程0~20mA）：模拟电流输入AO~COM（可编程0~20mA或4~20mA）：模拟输岀LI1：正向或停止功能，不能通过编程更改功能LI2~LI4-外部电源24vDC正极/+24端子：多功能输入端子三：常用参数：I-O输入输岀端子菜单：*1*tCC：运转命令來源：《2C：二线式运行（LI1/LIn-24v端子）（LI1与LIn接常开分别为正反转功能。

）3C：三线式运行（LI1/LI2/LIn-24v端子）（LI1接常闭作停止功能，LI2与LIn接常开分别做正反转功能。

）OPT：由本机控制选件面板控制》*2*LCC：通过远程显示模块方可读取参数：《YES或NO》*3*LI2/LI3/LI4：多功能端子功能选择：《no：无功能rrS：反向运行JOG：寸动操作1rSt：故障复位PS2/PS4/PS8：2/4/8预置速度FSt：强制快速停车rFC：频率指令来源切换（接点闭合时，由AI1外接电位器给定频率；接点断开时，频率来源由AIC参数决定。

Product data sheetCharacteristicsATV312HU40N4变频器 ATV312 - 4kW - 9.2kVA - 150 W -380..500 V - 三相供电产品状态停止销售 :i 停止销售主要信息产品系列Altivar 312产品类型变频器产品应用场景异步电机应用领域简易机械组装方式带散热片组件名称ATV312电动机功率 (kW)4 KW 电机功率5 Hp额定电源电压 [Us]380...500 V - 15...10 %供电频率50...60 Hz - 5...5 %电网相数 3 相线路电流13.9 A 在…上 380 V, Isc = 5 kA 10.6 A 在…上 500 V EMC 滤波器集成的视在功率9.2 KVA 最大瞬变电流14.3 A 适用 60 s 功耗W 150 W 额定负载电流速度范围1 (50)异步电机控制配置文件无传感器的通量矢量控制 采用 PWM 型电机控制信号出厂设置：恒定转矩电气连接Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6 端子 2.5 mm² AWG 14 L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- 端子 5 mm² AWG 10电源内部电源 用于逻辑输入: 19...30 V 在…上 <100 mA, 保护类型: 过载和短路保护内部电源 用于参考电位计 (2.2 至 10 kOhm): 10...10.8 V 在…上 <10 mA, 保护类型: 过载和短路通讯端口协议串口Modbus CANopenIP 保护等级IP20 在上方部件 不带盖板 IP21 在连接端子处 IP31 在上方部件 IP41 在上方部件选项卡通信卡 适用 CANopen 菊花链 通信卡 适用 DeviceNet 通信卡 适用 Fipio通信卡 适用 以太网Modbus 通信卡 适用 Profibus DPT h e i n f o r m a t i o n p r o v i d e d i n t h i s d o c u m e n t a t i o n c o n t a i n s g e n e r a l d e s c r i p t i o n s a n d /o r t e c h n i c a l c h a r a c t e r i s t i c s o f t h e p e r f o r m a n c e o f t h e p r o d u c t s c o n t a i n e d h e r e i n .T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t e f o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i n g s u i t a b i l i t y o r r e l i a b i l i t y o f t h e s e p r o d u c t s f o r s p e c i f i c u s e r a p p l i c a t i o n s .I t i s t h e d u t y o f a n y s u c h u s e r o r i n t e g r a t o r t o p e r f o r m t h e a p p r o p r i a t e a n d c o m p l e t e r i s k a n a l y s i s , e v a l u a t i o n a n d t e s t i n g o f t h e p r o d u c t s w i t h r e s p e c t t o t h e r e l e v a n t s p e c i f i c a p p l i c a t i o n o r u s e t h e r e o f .N e i t h e r S c h n e i d e r E l e c t r i c I n d u s t r i e s S A S n o r a n y o f i t s a f f i l i a t e s o r s u b s i d i a r i e s s h a l l b e r e s p o n s i b l e o r l i a b l e f o r m i s u s e o f t h e i n f o r m a t i o n c o n t a i n e d h e r e i n .补充信息电源电压范围323…550 V预期线路Isc5 KA连续输出电流9.5 A 在…上 4 kHz输出频率0…500 Hz额定开关频率 4 kHz开关频率 2...16 kHz 可调瞬时过转矩170…200 % 标称电机转矩制动力矩150 % 在 60 s 带有制动电阻器100 % 带有连续制动电阻器150 % 不带制动电阻器调节回路频率 PI 调节器电机滑差补偿可抑制自动 无论负载情况可调输出电压<= 电源电压紧固扭矩Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6: 0.6 N.mL1, L2, L3, U, V, W, PA, PB, PA/+, PC/-: 1.2 N.m隔离电源与控制之间的电路模拟量输入数量3模拟量输入类型AI1 可配置的电压 0...10 V, 输入电压 30 V 最大, 阻抗: 30000 ΩAI2 可配置的电压 +/- 10 V, 输入电压 30 V 最大, 阻抗: 30000 ΩAI3 可配置电流 0...20 mA, 阻抗: 250 Ω采样期间AI1, AI2, AI3: 8 ms 模拟LI1...LI6: 4 ms 离散响应时间AOV, AOC 8 ms 适用 模拟R1A, R1B, R1C, R2A, R2B 8 ms 适用 离散量线性度误差+/- 0.2 % 适用 输出模拟量输出数量1模拟量输出 型号AOC 可配置电流: 0...20 mA, 阻抗: 800 Ω, 分辨率: 8 位AOV 可配置的电压: 0...10 V, 阻抗: 470 Ω, 分辨率: 8 位离散量输入逻辑逻辑输入 未接线 (LI1...LI4), < 13 V (状态 1)负逻辑 (源) (LI1...LI6), > 19 V (状态 0)正逻辑(源) (LI1...LI6), < 5 V (状态 0), > 11 V (状态 1)离散量输出数量2输出型式可配置的继电器逻辑: (R1A, R1B, R1C) 1NO + 1NC - 100000 次可配置的继电器逻辑: (R2A, R2B) NC - 100000 次最小开关电流 [Imin]R1-R2 10 mA 在…上 5 V 直流最大开关电流R1-R2: 2 A 在…上 250 V AC 感性负载 量, cos phi = 0.4 L/R = 7 msR1-R2: 2 A 在…上 30 V 直流 感性负载 量, cos phi = 0.4 L/R = 7 msR1-R2: 5 A 在…上 250 V AC 阻性（负载） 量, cos phi = 1 L/R = 0 msR1-R2: 5 A 在…上 30 V 直流 阻性（负载） 量, cos phi = 1 L/R = 0 ms 离散量输入数量6数字量输入类型(LI1...LI6) 可编程 在…上 24 V, 0…100 mA 适用 PLC, 阻抗: 3500 Ω加速和减速倾斜S, U 或自定义从 0.1 至 999.9 s 独立线性可调制动至停止采用直流注入保护类型输入断相: 驱动总线供电过压和欠压安全回路: 驱动总线供电失相安全功能，用于三相供电: 驱动电机断相: 驱动输出相线和接地之间的过流(仅通电时): 驱动过热保护: 驱动电机各相线之间短路: 驱动热保护: 马达绝缘电阻>= 500 mΩ 1 分钟 500 V 直流本地信号指示 1 个LED (红色) for 设备电压:四个7节显示器 for CANopen 总线状态:时间常量5 Ms 用于型号更改频率分辨率模拟量输入: 0.1...100 Hz显示单元: 0.1 Hz端口类型 1 RJ45 适用 Modbus/CANopen物理接口RS485多点串行链接传输帧RTU传输率10, 20, 50, 125, 250, 500 kbps 或 1 Mbps 适用 CANopen4800, 9600 或 19200 bps 适用 串口Modbus地址数1…127 适用 CANopen1…247 适用 串口Modbus变频器数量127 适用 CANopen31 适用 串口Modbus标识CE操作位置垂直方向 +/- 10°外部尺寸215 x 185 x 158 mm184 x 140 x 150 mm402 x 239 x 192 mm高度184 Mm宽度142 Mm深度152 Mm净重 3.1 Kg环境绝缘性能2410 V DC 接地和电源接线端之间3400 V AC 控制和电源接线端之间电磁兼容性 1.2/50和8/20 µs复合波（测试） 级别 3 符合 IEC 61000-4-5抗快速瞬变 级别 4 符合 IEC 61000-4-4静电放电抗干扰 级别 3 符合 IEC 61000-4-2射频电磁场辐射抗扰度试验 级别 3 符合 IEC 61000-4-3符合标准IEC 61800-3IEC 61800-5-1产品认证CSA[RETURN]C-Tick[RETURN]DNV[RETURN]NOM[RETURN]GOST[RETURN]UL 污染等级2保护处理TC抗振动 1 gn (f= 13…150 Hz) 符合 EN/IEC 60068-2-61.5 mm (f= 3…13 Hz) 符合 EN/IEC 60068-2-6抗冲击15 gn 适用 11 ms 符合 EN/IEC 60068-2-27相对湿度5…95 % 无凝结 符合 IEC 60068-2-35…95 % 无滴水 符合 IEC 60068-2-3贮存环境温度-25…70 °C环境温度-10…50 °C 无降容 (保护盖位于变频器上方)-10…60 °C 有 (变频器顶部没有保护盖)工作海拔<= 1000 m 无降容1000...3000 m 电流降额 1%/100m包装单位Unit Type of Package 1PCENumber of Units in Package 11Package 1 Height20.791 CmPackage 1 Width21.71 CmPackage 1 Length21.828 CmPackage 1 Weight 3.151 KgUnit Type of Package 2S06Number of Units in Package 212Package 2 Height73.5 CmPackage 2 Width60.0 CmPackage 2 Length80.0 CmPackage 2 Weight47.0 Kg可持续性产品类型Green Premium 产品欧盟ROHS指令主动合规性（超出欧盟 RoHS 法定范围的产品）欧盟ROHS声明Mercury free是中国 ROHS 管理办法中国 ROHS 声明RoHS exemption information是流通资料产品使用寿命终期信息WEEE该产品必须经特定废物回收处理后弃置于欧盟市场，绝不可丢弃于垃圾桶中。

除此之外ATV61F还不支持以下主要功能•电动电位计和给定存储•共直流母线和AFE•编码器•逻辑输入控制预磁•点动功能•同步电机和节能模式•RP频率控制输入– VW3A3202扩展卡•使用“ 脉冲输入” 输入来测量电机转速输入求和/ 输入相减/ 相乘施耐德其他变频器ATV12H018M2 功率0.18KW 单相输入，输出三相。

ATV32H037N4 功率0.37KW 三相输入输出ATV303H037N4 功率0.37KW 三相输入输出ATV212HU15N4 功率1.5KW 三相输入输出ATV312H018M2 功率0.18KW 单相输入，输出三相ATV303是通用型变频器功率为0.37-11kw，只有三相输入输出,通讯方式为标准的ModbusATV32主要应用于运动复杂的机械领域（如纺织）功率为0.18-15kw，适合安装在空间小的地方。

ATV12 是小型变频器输入电源为单相100-120v时，功率为0.18-0.75kw，输入电源为单相200-240v时，功率为0.18-2.2kw输入电源为三相200-240v时，功率为0.18-4kw，通讯方式为标准的Modbus，ATV312 输入电源为单相100-120v时，功率为0.18-15kw输入电源为单相200-240v时，功率为0.18-2.2kw输入电源为三相200-240v时，功率为0.18-15kw输入电源为三相380-500v时，功率为0.37-15kw输入电源为三相525-600v时，功率为0.75-15kw通讯方式为Modbus 与CANopenATV212主要应用于水泵风机类输入电源为单相200-240v时，功率为0.75-30kw输入电源为三相380-480v时，功率为0.75-75kw通讯方式Modbus，METASYS N2，APOGEE FLNATV61 主要应用于标准转矩类，功率为0.37-800KW.ATV71 主要应用于过高转矩类，功率为0.37-630kw,可实现闭环控制。

A T V312施耐德变频器参数设置MODE--- 模式切换ESC---退出键盘中间---进入/确认RUN--- 运行STOPRESET---停止 /复位注：全新变频器默认运程模式（左边 3 个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC 退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH 电机热电流 (按电机额定电流 1.2 倍设置 )HSP 上限频率 (默认 50HZ,电机是 60HZ 的要设置 60HZ)3、FLt---rsf---LI5 故障复位点一、面板操作1、CtL---LAC---L3( 按键盘中间 2 秒确定 )CHCF--SEP CdI---LOC （本地）FrI---AIUIrOt--dFr 电机正转（ drs，电机反正）2、rEF---AIUI 运行频率 (100 对应 HSP 设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL---LAC---L3( 按键盘中间 2 秒确定 )CHCF--SEP CdI---tEr （端子控制）FrI---AIUI2、rEF---AIUI 运行频率 (100 对应 HSP 设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3( 按键盘中间 2 秒确定 )CHCF--SE CdI---tEr （端子控制）FrI---AI3 （给定通道）2、I-O----CrL3 控制最小值 9.2（计算公式： 16÷40x 压力 +4， 40 是传感器量程 )CrH3 控制最大值 11.2（9.2-11.2 对应 13-18MPa，稳定在 15，16MPa）AOIt--4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置DrC---FCS---InI （按键盘中间 2 秒，切换到 no)。

施耐德变频器参数设置
引言
《孙子·谋攻篇》：“知彼知己，百战不殆；不知彼而知己，一胜一负；不知彼，不知己，每战必殆。

”
工业设备的使用如何达到最大效能以及最佳效果，需要使用人员充分了解设备性能以及工艺要求，所以变频器参数设置或者优化是非常重要的环节，古人云失之毫厘差之千里就是这个道理。

优化后效果更好
一、变频器基本参数设置
参数设置可以是手持编程器操作，也可以是面板操作，部分机型还可以是电脑软件下载参数组
面板按键简介
1、变频器运转的最简配置
1.1电机铭牌参数
几线制电压V、电流A、频率Hz
1.2电机限制参数（优化）
启动加减速时间输出频率上下限值制动模式
接线方式选择
电机铭牌参数
新能参数
二、变频器调试注意事项
变频器调试步骤一般遵循：通电测试、空载运行测试，带载运行测试，联机互动测试
1.通电测试
通电测试主要是测试变频器各操作按键是否正常有效，显示模块是否正常。

显示与按键是否正常
2.变频器空载运行测试
主要测试项目：变频器手动，点动运行是否正常，加减频率是否流畅。

测试方法:需要脱开电机负载进行。

3.带载运行测试
主要测试：变频器在带载情况下最大速度和最小速度时候输出转矩是否合规，以及加减速时间是否符合工艺要求等
4.联机互动测试
主要是变频器参数优化方面的设置，使变频器能满足生产工艺各方面需求。

0.37 (0.5 HP) ... 45 KW (60 HP) /200 - 240V 0.75 (1 HP) ... 75 KW (100 HP) /380 - 480V 1.5 (2 HP) ... 90 KW (100 HP) /500 - 690V施耐德变频器参数设置93相电机 200...240 V 三相电源电压：200…240 V 50/60 Hz3相电机 200...240 V (1)这些功率额定值与电流额定值是在环境温度为50°C (122°F)，以出厂设置的开关频率连续运行的情况下给出的(对于ATV71H 037M3 至D15M3X 变频器，开关频率出厂设置为4 kHz ；对于ATV71H D18M3X 至D45M3X 变频器，开关频率出厂设置为2.5 kHz)。

在以比出厂设置值高的开关频率工作时，如果温升过高，变频器就会自动降低开关频率。

对于高于出厂设置的连续运行，变频器必须按照第14页的曲线来降低额定电流。

(2)标有“最大预期短路电流Isc ”的线路电源上的电流，且变频器不带任何外部选件。

(3)在最大电压(240 V +10%)下上电时的峰值电流。

(4)ATV71H037M3 至D45M3X 变频器使用时可带或不带图形显示终端。

没有图形显示终端的变频器目录编号后面加字母Z ， 例如：ATV71H075M3Z 。

变频器在恶劣的环境条件下工作时不能使用此选件(5)。

(5)带有S337 或337 扩展名的变频器设计用于在恶劣的环境条件下使用(3C2 类，符合IEC721-3-3)，配备有图形显示终端。

(6)必须使用线路电抗器(请参考目录)。

(7)带有383 扩展名的变频器用于同步电机。

为了使ATV71H 075M3至U75M3变频器能够在单相电源下工作，必须禁止输入缺相故障(IPL) (参见编程手册)。

如果此故障处理保持为它的出厂配置，变频器就会锁定在故障模式。

A T V312施耐德变频器参数设置MODE---模式切换ESC---退出键盘中间---进入/确认RUN---运行STOPRESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH电机热电流(按电机额定电流1.2倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5故障复位点一、面板操作1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---LOC（本地）FrI---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---tEr（端子控制）FrI---AIUI2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SECdI---tEr（端子控制）FrI---AI3（给定通道）2、I-O----CrL3控制最小值9.2（计算公式：16÷40x压力+4，40是传感器量程)CrH3控制最大值11.2（9.2-11.2对应13-18MPa，稳定在15，16MPa）AOIt--4A（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置DrC---FCS---InI（按键盘中间2秒，切换到no)。

ATV312施耐德变频器参数设置MODE---模式切换ESC---退出键盘中间---进入/确认RUN---运行STOPRESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC 退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH电机热电流(按电机额定电流1.2倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5故障复位点一、面板操作1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---LOC（本地）FrI---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---tEr（端子控制）FrI---AIUI2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SECdI---tEr（端子控制）FrI---AI3（给定通道）2、I-O----CrL3控制最小值9.2（计算公式：16÷40x压力+4，40是传感器量程) CrH3控制最大值11.2（9.2-11.2对应13-18MPa，稳定在15，16MPa）AOIt--4A（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）精心整理四、恢复出厂设置DrC---FCS---InI（按键盘中间2秒，切换到no)精心整理。

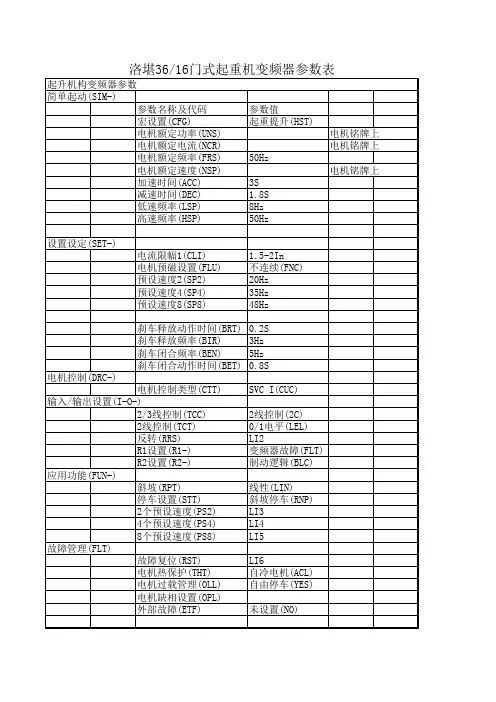

施耐德ATV61的调试变频器面板频率设定运行在参数初始化后，将“设臵(SEt-)”菜单下的LSP 低速运行频率设为需要的频率值，其余参数不动。

而后将24+与LI1短接就可以启动了。

多段速输出全部参数复位，LI1为启动端子CFG=STS启停宏应用功能FUN菜单PSS—子菜单下PS2=LI5 LI5做切换PS4=LI6 LI6做切换SP2 多段速2SP3 多段速3SP4 多段速4寸动输出全部参数复位，LI1为启动端子应用功能FUN菜单下JOG--下JOG=LI6 LI6执行寸动功能，LI1为启动端子JGF=6HZ 寸动频率，设定不允许超过10HZ简单的PID参数简单启动SIM菜单下★CFG=PID★NSp 电机额定转速★TFr=50 最大频率★ACC 加速时间★DEC 减速时间★HSP=50 上限频率设臵SET菜单下★Ftd = 49.6HZ 大于此值闭合FLA★FtdL = 16HZ 小于此值闭合FTAL电机控制DRC菜单★Ctt = UFq 可变转矩输入/ 输出设臵I-O★tCC=2C 按住“ENT”键2 秒★TCt = lel 长信号AI2 --下★AI2t=1OU 正电压单向输入★AI2F= 0.36S 滤波时间R1-- 下★R1= FtA 频率大于或者★R1= FLT 变频器无故障时闭合，那么加减泵通信设定★R1D=1 不频繁动作R2-下★R2= FtAL 频率小于★R2D=1 不频繁动作AO1-- 下★AO1=OFR 输出频率★AO1t=10U AO1输出电压★AO1F=0.6 S 滤波时间应用功能FUNrEF-- 下★Fr1b = NO 不用AI2STT-下★Stt=nST 自由停机ADC—下★ADC=NO 自动直流制动PID-- 下★PIF=AI2 反馈通道★PIF1 = 0 反馈最小值★PIF2 = 10.00 最大值10000 ，调此值校正稳压值★PIP1 = 0 最小值★PIP2 =10.00 给定最大★P11 =yes RP1作为给定值★RP1★RPG =3 比例★RIG =3 积分★PIC =NO 正特性★POH =50HZ PID最大输出值故障管理FLtRst-下rSF=LI2 设LI2为故障复位端子ATR-下★ATR=YES 故障复位★tAr=10 最大重起动时间段/分钟通信COMMDI-下★ADD=1 MODBUS地址★TBr=9.6 波特率全部PID参数浅蓝色的是多个菜单下重复的参数，在此处不设定。
