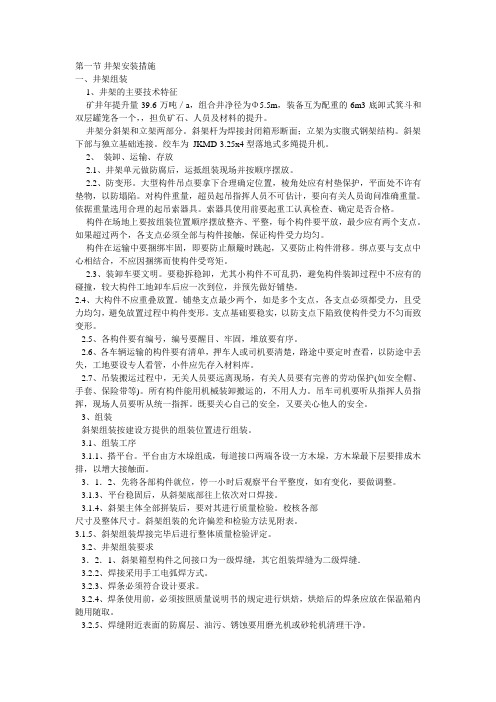

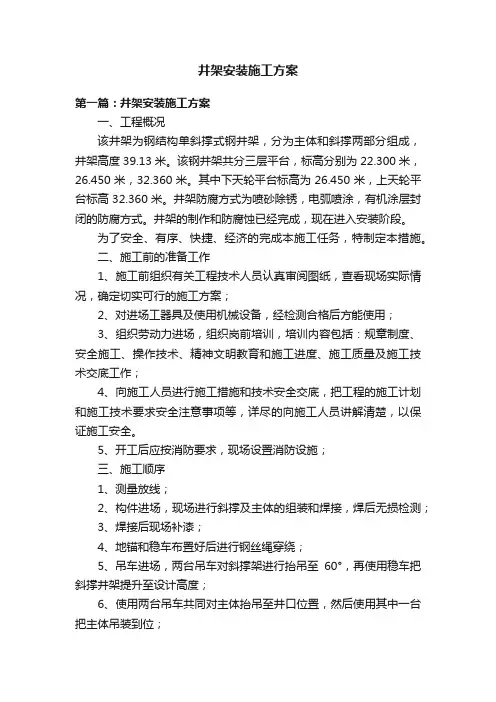

第一节井架安装措施一、井架组装1、井架的主要技术特征矿井年提升量39.6万吨／a，组合井净径为Φ5.5m，装备互为配重的6m3底卸式箕斗和双层罐笼各一个，，担负矿石、人员及材料的提升。
井架分斜架和立架两部分。
斜架杆为焊接封闭箱形断面；立架为实腹式钢架结构。
斜架下部与独立基础连接。
绞车为JKMD-3.25x4型落地式多绳提升机。
2、装卸、运输、存放2.1、井架单元做防腐后，运抵组装现场并按顺序摆放。
2.2、防变形。
大型构件吊点要拿下合理确定位置，棱角处应有村垫保护，平面处不许有垫物，以防塌陷。
对构件重量，超员起吊指挥人员不可估计，要向有关人员询问准确重量。
依据重量选用合理的起吊索器具。
索器具使用前要起重工认真检查、确定是否合格。
构件在场地上要按组装位置顺序摆放整齐、平整，每个构件要平放，最少应有两个支点。
如果超过两个，各支点必须全部与构件接触，保证构件受力均匀。
构件在运输中要捆绑牢固，即要防止颠簸时跳起，又要防止构件滑移。
绑点要与支点中心相结合，不应因捆绑而使构件受弯矩。
2.3、装卸车要文明。
要稳拆稳卸，尤其小构件不可乱扔，避免构件装卸过程中不应有的碰撞，较大构件工地卸车后应一次到位，并预先做好铺垫。
2.4、大构件不应重叠放置。
铺垫支点最少两个，如是多个支点，各支点必须都受力，且受力均匀，避免放置过程中构件变形。
支点基础要稳实，以防支点下陷致使构件受力不匀而致变形。
2.5、各构件要有编号，编号要醒目、牢固，堆放要有序。
2.6、各车辆运输的构件要有清单，押车人或司机要清楚，路途中要定时查看，以防途中丢失，工地要设专人看管，小件应先存入材料库。
2.7、吊装搬运过程中，无关人员要远离现场，有关人员要有完善的劳动保护(如安全帽、手套、保险带等)。
所有构件能用机械装卸搬运的，不用人力。
吊车司机要听从指挥人员指挥，现场人员要听从统一指挥。
既要关心自己的安全，又要关心他人的安全。
3、组装斜架组装按建设方提供的组装位置进行组装。

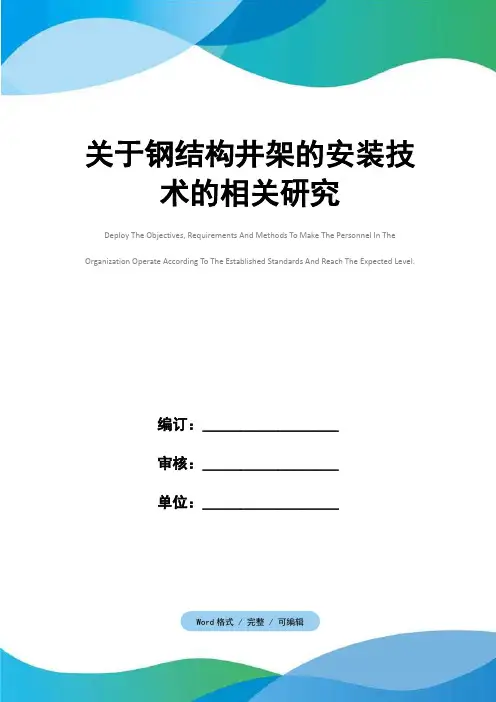

编订：__________________审核：__________________单位：__________________关于钢结构井架的安装技术的相关研究Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-5494-70 关于钢结构井架的安装技术的相关研究使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
文章主要围绕钢结构井架的安装技术开展，分析了钢结构井架安装过程中较常使用的“翻转法”以及“滑移提升法”的技术原理，然后依据不同的井架类型分别介绍了它们的安装方法。
在煤矿矿井建筑施工中，井架需要根据自身结构和重量进行设计，一般是先将其设计为若干部件然后由制造的工厂将其预组装。
合格以后运送到施工现场然后组装、焊接找正，之后吊装竖立。
井架的构造主要包括焊接型钢部件、箱型及其它零部件和构件。
井架的分段以一个运输单元为标准，分段过程中要尽量减少钢板的拼接，因此长度一般不超过12米。
井架的安装工艺主要有翻转法和滑移提升法两种。
1.钢结构井架安装技术原理钢结构井架主要有单绳提升井架和多绳提升井架两种，其中多绳提升井架又包括A 式、橹式（L）和L-A 型三种类型。
单绳提升井架主要包括斜撑架和立架躯体两个组成部分，多绳提升井架则由立架和斜撑架组成，同时斜撑架又包含主、副斜架两个部分。
不同的钢结构井架，其安装步骤稍有不同：单绳提升井架首先将立架躯体竖起来然后吊装斜撑架，而多绳井架则需要先竖立斜架之后竖立立架。

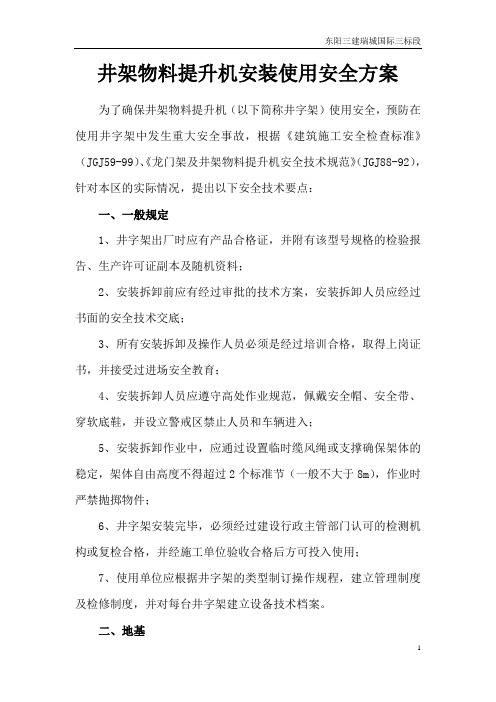

井架物料提升机安装使用安全方案为了确保井架物料提升机（以下简称井字架）使用安全，预防在使用井字架中发生重大安全事故，根据《建筑施工安全检查标准》（JGJ59-99）、《龙门架及井架物料提升机安全技术规范》（JGJ88-92），针对本区的实际情况，提出以下安全技术要点：一、一般规定1、井字架出厂时应有产品合格证，并附有该型号规格的检验报告、生产许可证副本及随机资料；2、安装拆卸前应有经过审批的技术方案，安装拆卸人员应经过书面的安全技术交底；3、所有安装拆卸及操作人员必须是经过培训合格，取得上岗证书，并接受过进场安全教育；4、安装拆卸人员应遵守高处作业规范，佩戴安全帽、安全带、穿软底鞋，并设立警戒区禁止人员和车辆进入；5、安装拆卸作业中，应通过设置临时缆风绳或支撑确保架体的稳定，架体自由高度不得超过2个标准节（一般不大于8m），作业时严禁抛掷物件；6、井字架安装完毕，必须经过建设行政主管部门认可的检测机构或复检合格，并经施工单位验收合格后方可投入使用；7、使用单位应根据井字架的类型制订操作规程，建立管理制度及检修制度，并对每台井字架建立设备技术档案。
二、地基1、低架（安装高度在30米及其以下）：地耐力不应小于80Kpa，浇注C20混凝土，厚度300mm，基础表面应平整，水平度偏差不大于10mm；2、基础应有排水措施。
距基础边缘5m范围内，开挖沟槽或有较大震动施工时，必须有保证架体稳定的措施；4、基础中应预埋安装井字架底座的地脚螺栓预埋件，螺栓直径与长度应根据产品说明书规定。
三、架体1、架体底座应安装在地脚螺栓上，并用双螺帽固定；2、架体垂直偏差不应超过3‰，并不得超过200mm；3、井架截面内，两对角线长度公差不得超过最大边长的名义尺寸的3‰；4、架体搭设时，采用螺栓连接的构件，不得采用M10以下的螺栓，每一杆件的节点及接头的一边螺栓数量不少于2个，不得漏装或以铅丝代替；5、架体外侧除上、卸料口外须使用非密目的安全网防护，不得使用阻碍视线或增加风荷载的材料；6、架体上应设立楼层表示标牌，在架体外明显处应挂有检测机构检验合格后颁发的合格证；7、架体上不得挂设增加风荷载的物件；8、架体顶部自由端不得大于6米。
井架专项安装施工方案一、前言井架是城市建设和改造中不可或缺的一种重要设施，其安装施工方案的设计和实施对于工程进展和质量均至关重要。
本文将详细介绍井架专项安装施工方案，包括设计前准备、施工方案制定、实施过程中的关键注意事项和质量控制等内容。
二、设计前准备1. 确定安装位置在进行井架安装前，需要仔细测量和确定井架的安装位置，确保与相关管线、设施的位置不冲突，同时要考虑到井架使用后的便捷性和安全性。
2. 确认负荷要求根据井架所需要承载的设备或物品的重量和尺寸，确定井架的负荷要求，以便选择合适的井架型号和规格。
三、施工方案制定1. 选择合适的井架类型根据安装位置和负荷要求，选择适合的井架类型，通常包括悬臂式井架、支撑式井架等，确保满足安装需要。
2. 制定详细的施工计划制定详细的施工计划，包括施工顺序、人员分工、安全防护措施等，确保施工过程有序进行。
3. 资材准备根据施工计划，准备好所需的资材，确保施工过程中不会因为资材不足而延误工期。
四、实施过程中的关键注意事项1. 安全第一在整个安装施工过程中，安全是第一要务，要确保施工人员严格遵守安全操作规程，正确使用安全防护装备。
2. 质量控制严格控制井架安装的质量，确保井架安装稳固、牢固，不出现安全隐患。
3. 现场协调及时协调施工现场各方人员和设备，确保施工进度顺利进行。
五、质量控制1. 安装结束后的验收安装结束后，需进行详细的验收工作，确保井架的安装符合设计要求和安全标准。
2. 存档与归档将安装施工方案和验收报告等相关文件进行存档与归档，便于今后的维护管理和跟踪查阅。
结语井架专项安装施工方案设计和实施过程中的每一个环节都至关重要，只有全面考虑各方面因素，并严格按照规范要求进行操作，才能确保井架安全、稳固。
希望本文所提供的井架专项安装施工方案能为相关工作提供参考和指导。

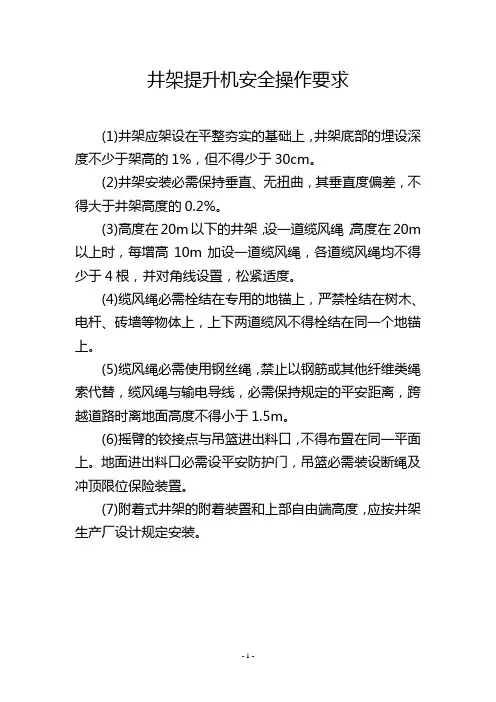

井架提升机安全操作要求
(1)井架应架设在平整夯实的基础上，井架底部的埋设深度不少于架高的1%，但不得少于30cm。
(2)井架安装必需保持垂直、无扭曲，其垂直度偏差，不得大于井架高度的0.2%。
(3)高度在20m以下的井架，设一道缆风绳，高度在20m 以上时，每增高10m加设一道缆风绳，各道缆风绳均不得少于4根，并对角线设置，松紧适度。
(4)缆风绳必需栓结在专用的地锚上，严禁栓结在树木、电杆、砖墙等物体上，上下两道缆风不得栓结在同一个地锚上。
(5)缆风绳必需使用钢丝绳，禁止以钢筋或其他纤维类绳索代替，缆风绳与输电导线，必需保持规定的平安距离，跨越道路时离地面高度不得小于1.5m。
(6)摇臂的铰接点与吊篮进出料口，不得布置在同一平面上。
地面进出料口必需设平安防护门，吊篮必需装设断绳及冲顶限位保险装置。
(7)附着式井架的附着装置和上部自由端高度，应按井架生产厂设计规定安装。
- 1 -。

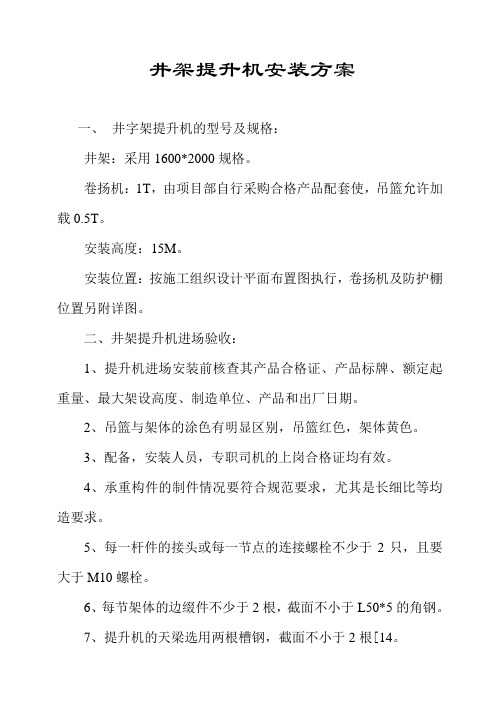

井架提升机安装方案一、井字架提升机的型号及规格：井架：采用1600*2000规格。
卷扬机：1T，由项目部自行采购合格产品配套使，吊篮允许加载0.5T。
安装高度：15M。
安装位置：按施工组织设计平面布置图执行，卷扬机及防护棚位置另附详图。
二、井架提升机进场验收：1、提升机进场安装前核查其产品合格证、产品标牌、额定起重量、最大架设高度、制造单位、产品和出厂日期。
2、吊篮与架体的涂色有明显区别，吊篮红色，架体黄色。
3、配备，安装人员，专职司机的上岗合格证均有效。
4、承重构件的制件情况要符合规范要求，尤其是长细比等均造要求。
5、每一杆件的接头或每一节点的连接螺栓不少于2只，且要大于M10螺栓。
6、每节架体的边缀件不少于2根，截面不小于L50*5的角钢。
7、提升机的天梁选用两根槽钢，截面不小于2根[14。
8、吊篮的导轨采用滚轮导轨，并有防侧动滚轮限位。
9、吊篮的制作用型钢，并符合厂家提供的技术要求，各杆件的连接板的厚度不小于8底板材料采用50以上的木板，铺设固定。
使用钢板时应有防滑措施，吊篮的两侧应设置高度不小于1M的安全挡板。
三、提升机构选用：1，卷扬机的要求：（1），卷扬机采用额定起重量1T以上的可逆式卷扬机提升速度30-40mm/min。
（2），卷筒两端的凸缘至最外层的钢丝绳的距离要大于钢丝直径的2倍。
卷筒边缘必须设置防护装置。
（3），卷筒的直径必须大于钢丝绳直径的30倍。
2，钢丝绳/滑轮的要求；（1），钢丝绳选用直径：11mm,安全系数：n=7-9。
（2），钢丝绳不允许接长使用，端头与卷筒用压紧装置卡牢，在卷筒上要按顺序排列且不小于3圈。
（3），钢丝强采用强卡固定，数量不小于3个，间距不小于60，绳卡滑鞍放在受力绳一侧，不得正反设置绳卡。
（4），钢丝绳符合现行国家标准《圆股钢丝绳》的规定，并有合格证。
（5），滑轮的直径应大于25倍钢丝绳的直径，用滚动轴承支承，滑轮与架体采用刚性连接，不得使用钢丝绳，铅丝等柔性连接。
2024年井架安装步骤及技术要求1、按设计院及业主确认的设计通知图样2、紧固地脚螺栓，校正、抄平；砌红砖围护墙240厚，高出土面100。
3、安装立杆件、水平杆件及斜撑杆件，第一节完成后检查螺丝是否紧固再上第二节。
4、至15米高处四周设置第一道直径9.3mm缆风绳，用经纬仪检测垂直度，用缆风绳地埋件紧固扣校正。
5、至30米高处四周对称设置第二道直径9.3mm缆风绳，用经纬仪检测垂直度并校正。
6、安装防冲装置，当吊篮上升到限定高度时，限位器即行动作，切断电源，安装避雷针及接地极。
7、安装翻斗并校正紧固。
8、安装吊篮，距离翻斗1.5m底端，把吊篮放进架体校正，检查导轨端部之间的间隙应在1～4mm，但在一个接触端面间隙必须垫至一致状态。
9、上好导向滑轮，安装地滑轮，地滑轮的轴线应与卷扬机中心线平行。
10、停层装置安装并设置砼漏斗。
11、井架传动轮安装。
12、钢丝绳安装、端头与卷筒应用压紧装置卡牢，当吊篮处于工作最低限位时卷筒上的钢丝绳不少于3圈，并上好鸡心卡。
13、试机检查机件运转是否正常，有无异常声音，确认正常后才能合格验收通过使用。
2024年井架安装步骤及技术要求（二）一、前期准备工作井架安装前的准备工作非常重要，主要包括以下几个方面：1. 预先评估和测量：在开始安装井架之前，需要对施工现场进行评估和测量，以确定井架的型号、数量和安装位置。
同时，需要评估现场的土壤条件、承重能力和地基稳定性，确保井架安装安全可靠。
2. 配置所需材料和工具：根据实际需求，准备好所需的井架材料和工具，包括横杆、纵杆、连接件、螺栓等，并确保其质量和数量符合要求。
3. 制定施工计划：根据实际情况，制定详细的施工计划，包括井架的安装顺序、工期、人员配备和安全措施等。
二、井架安装步骤1. 清理施工现场：在开始安装井架之前，需要清理施工现场，清除杂物和障碍物，确保施工区域平整、清洁，并与相关部门协调好施工区域的封闭和安全措施。
2. 安装基础支撑：根据预先测量的结果和设计要求，在施工区域挖掘基础坑，并将基础支撑件根据设计要求安装在基础坑内，然后进行固定和调平。

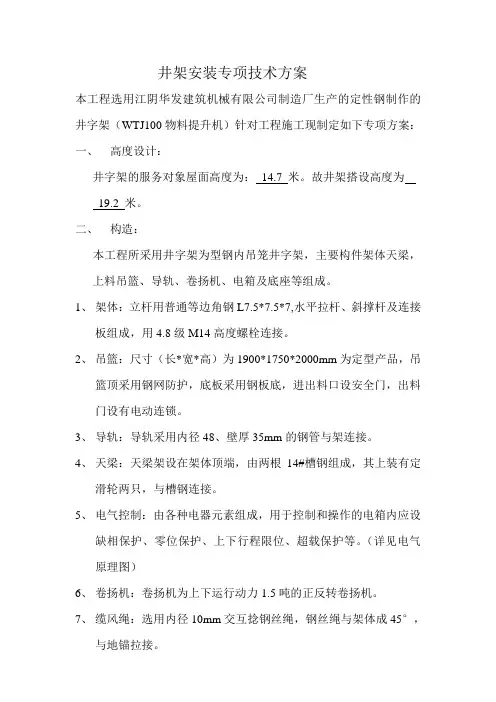

井架安装专项技术方案本工程选用江阴华发建筑机械有限公司制造厂生产的定性钢制作的井字架（WTJ100物料提升机）针对工程施工现制定如下专项方案：一、高度设计：井字架的服务对象屋面高度为：14.7 米。
故井架搭设高度为19.2 米。
二、构造：本工程所采用井字架为型钢内吊笼井字架，主要构件架体天梁，上料吊篮、导轨、卷扬机、电箱及底座等组成。
1、架体：立杆用普通等边角钢L7.5*7.5*7,水平拉杆、斜撑杆及连接板组成，用4.8级M14高度螺栓连接。
2、吊篮：尺寸（长*宽*高）为1900*1750*2000mm为定型产品，吊篮顶采用钢网防护，底板采用钢板底，进出料口设安全门，出料门设有电动连锁。
3、导轨：导轨采用内径48、壁厚35mm的钢管与架连接。
4、天梁：天梁架设在架体顶端，由两根14#槽钢组成，其上装有定滑轮两只，与槽钢连接。
5、电气控制：由各种电器元素组成，用于控制和操作的电箱内应设缺相保护、零位保护、上下行程限位、超载保护等。
（详见电气原理图）6、卷扬机：卷扬机为上下运行动力1.5吨的正反转卷扬机。
7、缆风绳：选用内径10mm交互捻钢丝绳，钢丝绳与架体成45°，与地锚拉接。
8、主钢丝绳：选用内径11mm交互捻钢丝绳，型号选用6*19-119、塑料绳：直径不小于3mm，不可有毛刺、断股。
三、安装与拆除：1、井字架的搭设程序：基础平整———夯实———浇砼平台———定位———安装架体———天梁——吊篮———卷扬机。
（1）基础原土夯实，浇砼基础，基础高出地面20cm,做好排水措施。
（2）主体搭设时必需把每个螺栓拧紧，在搭设至6米高度时要设置临时缆风绳。
（3）在架体、导轨安装时，注意垂直度，垂直度误差不得超过千分之二。
同时导轨连接处不能出现过大间隙，防止运行中产生撞击或凹凸不平妨碍吊篮正常工作。
（4）缆风绳设置应沿架体四角设置，搭设高度在20m以下设一组，20米以上30米以下的井架应设置两组风绳，一组为四根，缆风绳一端系在架体上，另一端固定在地锚上，缆风绳与地面之间的夹角为45°，地锚采用内径48钢管，夯入地下1.5米，并设拖桩，缆风绳两端必须采用3个绳卡进行紧固。

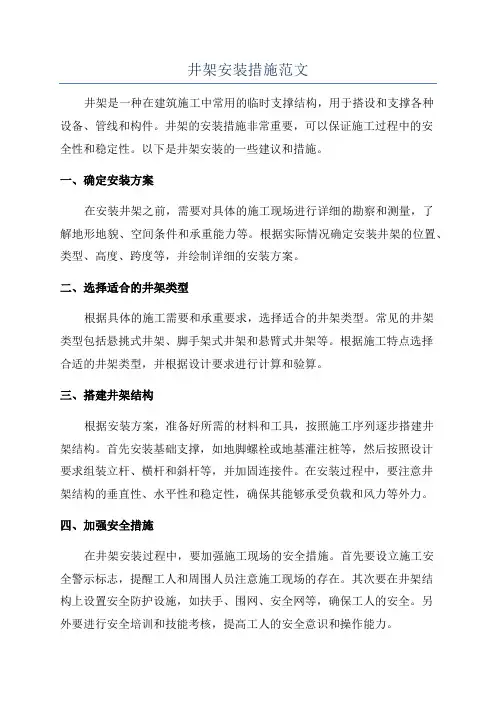

井架安装措施范文井架是一种在建筑施工中常用的临时支撑结构，用于搭设和支撑各种设备、管线和构件。
井架的安装措施非常重要，可以保证施工过程中的安全性和稳定性。
以下是井架安装的一些建议和措施。
一、确定安装方案在安装井架之前，需要对具体的施工现场进行详细的勘察和测量，了解地形地貌、空间条件和承重能力等。
根据实际情况确定安装井架的位置、类型、高度、跨度等，并绘制详细的安装方案。
二、选择适合的井架类型根据具体的施工需要和承重要求，选择适合的井架类型。
常见的井架类型包括悬挑式井架、脚手架式井架和悬臂式井架等。
根据施工特点选择合适的井架类型，并根据设计要求进行计算和验算。
三、搭建井架结构根据安装方案，准备好所需的材料和工具，按照施工序列逐步搭建井架结构。
首先安装基础支撑，如地脚螺栓或地基灌注桩等，然后按照设计要求组装立杆、横杆和斜杆等，并加固连接件。
在安装过程中，要注意井架结构的垂直性、水平性和稳定性，确保其能够承受负载和风力等外力。
四、加强安全措施在井架安装过程中，要加强施工现场的安全措施。
首先要设立施工安全警示标志，提醒工人和周围人员注意施工现场的存在。
其次要在井架结构上设置安全防护设施，如扶手、围网、安全网等，确保工人的安全。
另外要进行安全培训和技能考核，提高工人的安全意识和操作能力。
五、定期检查和维护安装完成后，要定期检查和维护井架结构。
检查井架是否有变形、破损或锈蚀等情况，及时修复和更换不合格部件。
另外要定期清理井架周围的杂物，保持施工现场的整洁和安全。
总之，井架的安装措施包括确定安装方案、选择合适的井架类型、搭建井架结构、加强安全措施以及定期检查和维护等方面。
通过合理的安装措施和维护措施可以确保井架的安全性和稳定性，减少事故的发生，提高施工效率。
同时，施工单位应严格按照国家相关规范和标准进行操作，确保井架安装的质量和安全。

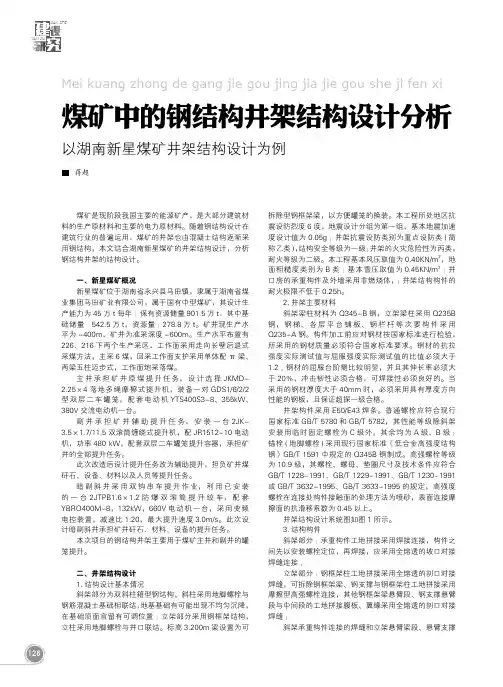

128YAN JIUJIAN SHE煤矿中的钢结构井架结构设计分析Mei kuang zhong de gang jie gou jing jia jie gou she ji fen xi蒋超煤矿是现阶段我国主要的能源矿产，是大部分建筑材料的生产原材料和主要的电力原材料。
随着钢结构设计在建筑行业的普遍运用，煤矿的井架也由混凝土结构逐渐采用钢结构，本文结合湖南新星煤矿的井架结构设计，分析钢结构井架的结构设计。
一、新星煤矿概况新星煤矿位于湖南省永兴县马田镇，隶属于湖南省煤业集团马田矿业有限公司，属于国有中型煤矿，其设计生产能力为45万t 每年；保有资源储量901.5万t，其中基础储量：542.5万t，资源量：278.8万t。
矿井现生产水平为-400m，矿井为准采深度-600m。
生产水平布置有226、216下两个生产采区，工作面采用走向长壁后退式采煤方法，主采6煤，回采工作面支护采用单体配π梁、两梁五柱迈步式，工作面炮采落煤。
主井承担矿井原煤提升任务，设计选择JKMD-2.25×4落地多绳摩擦式提升机，装备一对GDS1/6/2/2型双层二车罐笼，配套电动机YTS400S3-8、355kW、380V 交流电动机一台。
副井承担矿井辅助提升任务，安装一台2JK-3.5×1.7/11.5双滚筒缠绕式提升机，配JR1512-10电动机，功率480 kW，配套双层二车罐笼提升容器，承担矿井的全部提升任务。
此次改造后设计提升任务改为辅助提升，担负矿井煤矸石、设备、材料以及人员等提升任务。
暗副斜井采用双钩串车提升作业，利用已安装的一台2JTPB1.6×1.2防爆双滚筒提升绞车，配套YBRO400M-8，132kW，660V 电动机一台，采用变频电控装置，减速比1:20，最大提升速度3.0m/s。
此次设计暗副斜井承担矿井矸石、材料、设备的提升任务。
本次项目的钢结构井架主要用于煤矿主井和副井的罐笼提升。
