GB50242-2002 建造给排水及采暖工程施工质量验收规范前言本规范是根据我部建标[1996]4 号文件精神，由辽宁省建设厅为主编部门，沈 阳市城乡建设委员会为主编单位，会同有关单位共同对《采暖与卫生工程施工及验 收规范》GBJ242-82 和《建造采暖卫生及煤气工程质量检验评定标准》GBJ302-88 修 订而成的。
在修订过程中，规范编制组开展了专题研究，进行了比较广泛的调查研 究，总结了多年建造给水、排水及采暖工程设计、材料、施工的经验，按照"验评分 离、强化验收、完善手段、过程控制"的方针，进行全面修改，增加了建造中水系统 及游泳池水系统安装、 换热站安装、低温热水地板辐射采暖系统安装以及新材料(如: 复合管、塑料管、铜管、新型散热器、快装管件等)的质量标准及检验方法，并以多 种方式广泛征求了全国有关单位的意见，对主要问题进行了反复修改，于2001 年8 月经审查定稿。
本规范主要规定了工程质量验收的划分，程序和组织应按照国家标准《建造工 程施工质量验收统一标准》 GB50300 的规定执行； 提出了使用功能的检验和检测内 容；列出了各分项工程中主控项目和普通项目的质量检验方法。
本规范将来可能需要进行局部修订，有关局部修订的信息和条文内容将刊登在 《工程建设标准化》杂志上。
本规范以黑体字标志的条文为强制性条文，必须严格 执行。
为了提高规范质量，请各单位在执行本规范的过程中，注意总结经验、积累 资料，随时将有关的意见和建议反馈给沈阳市城乡建设委员会、国家标准《建造给 水排水及采暖工程施工质量验收规范》管理组(地址:沈阳市和平区总站路115 号建筑大厦8F ，邮政编码:110002，EMAIL:)本规范主编单位:沈阳市城乡建设委员会本规范参编单位:中国建造东北设计研究院沈阳山盟建设(集团)公司辽宁省建造设计研究院沈阳北方建设(集团)公司中国建造科学研究院哈尔滨工业大学总则，以供今后修订时参考。

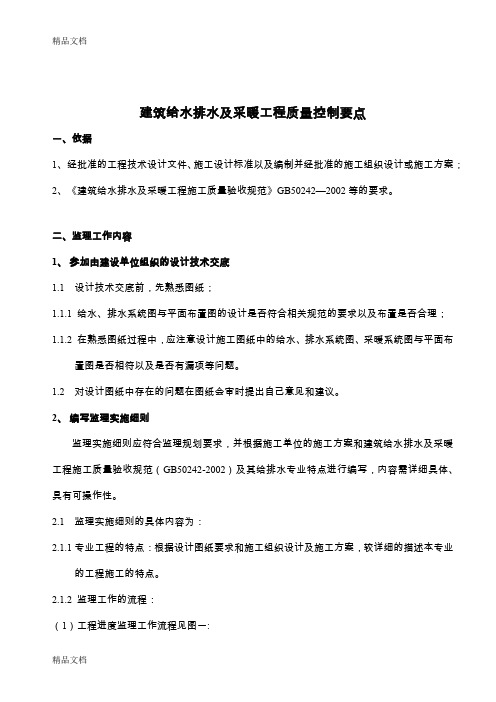

建筑给水排水及采暖工程质量控制要点一、依据1、经批准的工程技术设计文件、施工设计标准以及编制并经批准的施工组织设计或施工方案；2、《建筑给水排水及采暖工程施工质量验收规范》GB50242—2002等的要求。
二、监理工作内容1、参加由建设单位组织的设计技术交底1.1 设计技术交底前，先熟悉图纸；1.1.1 给水、排水系统图与平面布置图的设计是否符合相关规范的要求以及布置是否合理；1.1.2 在熟悉图纸过程中，应注意设计施工图纸中的给水、排水系统图、采暖系统图与平面布置图是否相符以及是否有漏项等问题。
1.2 对设计图纸中存在的问题在图纸会审时提出自己意见和建议。
2、编写监理实施细则监理实施细则应符合监理规划要求，并根据施工单位的施工方案和建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）及其给排水专业特点进行编写，内容需详细具体、具有可操作性。
2.1 监理实施细则的具体内容为：2.1.1专业工程的特点：根据设计图纸要求和施工组织设计及施工方案，较详细的描述本专业的工程施工的特点。
2.1.2 监理工作的流程：（1）工程进度监理工作流程见图一:图一：工程进度监理工作流程（2）质量控制监理工作流程（见附件1）（3）投资控制监理工作流程2.1.3 监理工作的控制要点及目标值：（1） 监理工作的控制要点，需根据每个工程的实际情况、施工单位的施工方案和建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）的要求进行编制。
（2） 监理工作的目标值：按公司要求的目标执行。
2.1.4 监理工作的方法及措施：（1）监理工作的方法，主要有敦促承包单位健全和完善现场施工管理和总理保证体系，检查特殊施工人员的有效施工合格证，对主要原材料、半成品、成品及设备，根据相关要求进行检查和验收，对施工过程中的预留、预埋件和隐蔽工程进行的质量控制时，必须进行根踪检查，特别对隐蔽工程，在施工单位进行报验申请后，由各方对此进行验收合格后才能进行隐蔽；对管道安装工程和设备安装工程进行的质量控制时，必须根据管道工程的相关标准和要求进行质量控制，对设备安装工程，必须根据设备安装的特点以及提供设备的生产厂的设备安装说明书进行质量控制。
《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)目录1总则--------------------------------12 术语--------------------------------23 基本规定----------------------------53.1 质量管理----------------------53.2 材料设备管理------------------53.3 施工过程质量控制--------------64 室内给水系统安装--------------------104.1 一般规定----------------------104.2 给水管道及配件安装------------114.3 室内消火栓系统安装------------134.4 给水设备安装------------------135、室内排水系统安装------------ --165.1 一般规定 -------165.2 排水管道及配件安装---------------------165.3 雨水管道及配件安装------------------206、室内热水供应系统安装-------------------------236.1 一般规定--------------------------------236.2 管道及配件安装------------------------------236.3 辅助设备安装--------------------------------247、卫生器具安装---------------------------------277.1 一般规定--------------------------------------27 7.2 卫生器具安装------------------------------297.3 卫生器具给水配件安装-----------------------------307.4 卫生器具排水管道安装--------------------------318、室内采暖系统安装---------------------------338.1 一般规定-----------------------------------338.2 管道及配件安装------------------------------338.3 辅助设备及散热器安装------------------------368.4 金属辐射采暖系统安装----------------------388.5 低温热水地板辐射采暖系统安装-------------------388.6 系统水压试验及调试------------------------399、室外给水管网安装-----------------------------419.1 一般规定----------------------------------419.2 给水管道安装--------------------------------419.3 消防水泵接合器及室外消火栓安装------------459.4 管沟及井室---------------------------4610、室外排水管网安装------------------------4810.1 一般规定--------------------------------4810.2 排水管道安装------------------------------4810.3 排水管沟及井池-------------------------5011、室外供热管网安装-----------------------------5111.1 一般规定-----------------------------------51 11.2 管道及配件安装--------------------------5111.3 系统水压试验及调试-------------------------5412、建筑中水系统及游泳池水系统-------------------55 12.1 一般规定----------------------------5512.2 建筑中水系统管道及辅助设备安装--------------5512.3 游泳池水系统安装------------------------5613、供热锅炉及辅助设备安装-------------------5813.1 一般规定-----------------------------5813.2 锅炉安装------------------------------5813.3 辅助设备及管道安装----------------------6313.4 安全附件安装------------------------6613.5 烘炉、煮炉和试运行-----------------------6913.6 换热站安装-------------------------7014、分部（子分部）工程质量验收--------------------71 附录A 建筑给水排水及采暖工程分部、分项工程划分----73 附录B 检验批质量验收--------------------------74附录C 分项工程质量验收-----------------------75附录D 子分部工程质量验收--------------------76附录E 建筑给水排水及采暖（分部）工程质量验收-----77 附录F 本规范用词说明----------------------78中华人民共和国国家标准建筑给水排水及采暖工程施工质量验收规范Code for acceptance of construction quality of Water supply drainage and heating worksGB50242-2002主编部门：辽宁省建设厅批准部门：中华人民共和国建设部施行日期：2002年4月1日中国建筑工业出版社2002 北京关于发布国家标准《建筑给水排水有采暖工程施工质量验收规范》的通知建标[2002]62号根据建设部《关于印发<一九九五至一九九六年工程建设国家标准制定修订计划>的通知》（建标[1996]4号）的要求，辽宁省建设厅会同有关部门共同修订了《建筑给水排水及采暖工程施工质量验收规范》。
《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)目录1 总则--------------------------------------------------------12 术语--------------------------------------------------------23 基本规定----------------------------------------------------53.1 质量管理----------------------------------------------53.2 材料设备管理------------------------------------------53.3 施工过程质量控制--------------------------------------64 室内给水系统安装-------------------------------------------104.1 一般规定---------------------------------------------104.2 给水管道及配件安装-----------------------------------114.3 室内消火栓系统安装-----------------------------------134.4 给水设备安装-----------------------------------------135、室内排水系统安装------------------------------------------165.1 一般规定---------------------------------------------165.2 排水管道及配件安装-----------------------------------165.3 雨水管道及配件安装-----------------------------------206、室内热水供应系统安装--------------------------------------236.1 一般规定---------------------------------------------236.2 管道及配件安装---------------------------------------236.3 辅助设备安装-----------------------------------------247、卫生器具安装----------------------------------------------277.1 一般规定---------------------------------------------277.2 卫生器具安装-----------------------------------------297.3 卫生器具给水配件安装---------------------------------307.4 卫生器具排水管道安装---------------------------------318、室内采暖系统安装------------------------------------------338.1 一般规定---------------------------------------------338.2 管道及配件安装---------------------------------------338.3 辅助设备及散热器安装---------------------------------368.4 金属辐射采暖系统安装---------------------------------388.5 低温热水地板辐射采暖系统安装-------------------------388.6 系统水压试验及调试-----------------------------------399、室外给水管网安装------------------------------------------419.1 一般规定---------------------------------------------419.2 给水管道安装-----------------------------------------419.3 消防水泵接合器及室外消火栓安装-----------------------459.4 管沟及井室-------------------------------------------4610、室外排水管网安装-----------------------------------------4810.1 一般规定--------------------------------------------4810.2 排水管道安装----------------------------------------4810.3 排水管沟及井池--------------------------------------5011、室外供热管网安装-----------------------------------------5111.1 一般规定--------------------------------------------5111.2 管道及配件安装-------------------------------------5111.3 系统水压试验及调试---------------------------------5412、建筑中水系统及游泳池水系统------------------------------5512.1 一般规定-------------------------------------------5512.2 建筑中水系统管道及辅助设备安装---------------------5512.3 游泳池水系统安装-----------------------------------5613、供热锅炉及辅助设备安装----------------------------------5813.1 一般规定-------------------------------------------5813.2 锅炉安装-------------------------------------------5813.3 辅助设备及管道安装---------------------------------6313.4 安全附件安装---------------------------------------6613.5 烘炉、煮炉和试运行---------------------------------6913.6 换热站安装-----------------------------------------7014、分部（子分部）工程质量验收------------------------------71附录A 建筑给水排水及采暖工程分部、分项工程划分---------73 附录B 检验批质量验收-----------------------------------74 附录C 分项工程质量验收---------------------------------75 附录D 子分部工程质量验收-------------------------------76 附录E 建筑给水排水及采暖（分部）工程质量验收-----------77 附录F 本规范用词说明-----------------------------------78中华人民共和国国家标准建筑给水排水及采暖工程施工质量验收规范Code for acceptance of construction quality of Water supply drainage and heating worksGB50242-2002主编部门：辽宁省建设厅批准部门：中华人民共和国建设部施行日期：2002年4月1日中国建筑工业出版社2002 北京关于发布国家标准《建筑给水排水有采暖工程施工质量验收规范》的通知建标[2002]62号根据建设部《关于印发<一九九五至一九九六年工程建设国家标准制定修订计划>的通知》（建标[1996]4号）的要求，辽宁省建设厅会同有关部门共同修订了《建筑给水排水及采暖工程施工质量验收规范》。

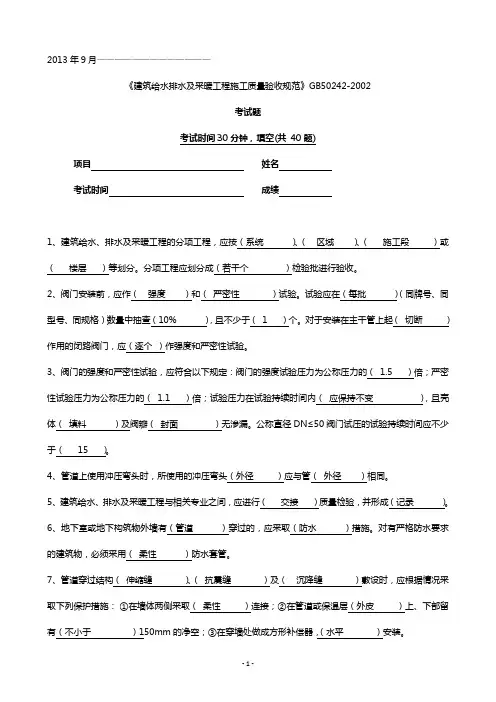

2013年9月—————————————《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002考试题考试时间30分钟，填空(共40题)项目姓名考试时间成绩1、建筑给水、排水及采暖工程的分项工程，应按（系统）、（区域）、（施工段）或（楼层）等划分。
分项工程应划分成（若干个）检验批进行验收。
2、阀门安装前，应作（强度）和（严密性）试验。
试验应在（每批）（同牌号、同型号、同规格）数量中抽查（10% ），且不少于（1 ）个。
对于安装在主干管上起（切断）作用的闭路阀门，应（逐个）作强度和严密性试验。
3、阀门的强度和严密性试验，应符合以下规定：阀门的强度试验压力为公称压力的（1.5 ）倍；严密性试验压力为公称压力的（1.1 ）倍；试验压力在试验持续时间内（应保持不变），且壳体（填料）及阀瓣（封面）无渗漏。
公称直径DN≤50阀门试压的试验持续时间应不少于（15 ）。
4、管道上使用冲压弯头时，所使用的冲压弯头（外径）应与管（外径）相同。
5、建筑给水、排水及采暖工程与相关专业之间，应进行（交接）质量检验，并形成（记录）。
6、地下室或地下构筑物外墙有（管道）穿过的，应采取（防水）措施。
对有严格防水要求的建筑物，必须采用（柔性）防水套管。
7、管道穿过结构（伸缩缝）、（抗震缝）及（沉降缝）敷设时，应根据情况采取下列保护措施：①在墙体两侧采取（柔性）连接；②在管道或保温层（外皮）上、下部留有（不小于）150mm的净空；③在穿墙处做成方形补偿器，（水平）安装。
8、在同一房间内，同类型的（采暖设备）、（卫生器具）及（管道配件），除有特殊要求外，应安装在（同一高度）上。
9、给水塑料管和复合管与金属管件、阀门等的连接应使用（专用管件）连接，不得在塑料管上（套丝）。
10、给水立管和装有（3个3个）以上配水点的支管始端，均应安装（可拆卸）的连接件。
11、室内给水管道的水压试验必须符合设计要求。
当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的（1.5 ）倍，但不得小于（0.6MPA ）。
GB50242-2002 建筑给排水及采暖工程施工质量验收规范前言本规范是根据我部建标[1996]4 号文件精神，由辽宁省建设厅为主编部门，沈阳市城乡建设委员会为主编单位，会同有关单位共同对《采暖与卫生工程施工及验收规范》GBJ242-82 和《建筑采暖卫生及煤气工程质量检验评定标准》GBJ302-88 修订而成的。
在修订过程中，规范编制组开展了专题研究，进行了比较广泛的调查研究，总结了多年建筑给水、排水及采暖工程设计、材料、施工的经验，按照"验评分离、强化验收、完善手段、过程控制"的方针，进行全面修改，增加了建筑中水系统及游泳池水系统安装、换热站安装、低温热水地板辐射采暖系统安装以及新材料(如: 复合管、塑料管、铜管、新型散热器、快装管件等)的质量标准及检验方法，并以多种方式广泛征求了全国有关单位的意见，对主要问题进行了反复修改，于2001 年8 月经审查定稿。
本规范主要规定了工程质量验收的划分，程序和组织应按照国家标准《建筑工程施工质量验收统一标准》GB50300 的规定执行；提出了使用功能的检验和检测内容；列出了各分项工程中主控项目和一般项目的质量检验方法。
本规范将来可能需要进行局部修订，有关局部修订的信息和条文内容将刊登在《工程建设标准化》杂志上。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
为了提高规范质量，请各单位在执行本规范的过程中，注意总结经验、积累资料，随时将有关的意见和建议反馈给沈阳市城乡建设委员会、国家标准《建筑给水排水及采暖工程施工质量验收规范》管理组(地址:沈阳市和平区总站路115 号建筑大厦8F，邮政编码:110002，EMAIL:Songbo75@)，以供今后修订时参考。
本规范主编单位:沈阳市城乡建设委员会本规范参编单位:中国建筑东北设计研究院沈阳山盟建设(集团)公司辽宁省建筑设计研究院沈阳北方建设(集团)公司中国建筑科学研究院哈尔滨工业大学1 总则1.0.1 为了加强建筑工程质量管理，统一建筑给水、排水及采暖工程施工质量的验收，保证工程质量，制定本规范。
中华人民共和国国家标准GB 50242-2002《建筑给水排水及采暖工程施工质量验收规范》Code for acceptance of construction quality ofWater supply drainage and heating works2002-04-01 实施中华人民共和国建设部国家质量监督检验检疫总局联合发布主编部门:辽宁省建设厅批准部门:中华人民共和国建设部施行日期:2002年6月1日关于发布国家标准《建筑给水排水有采暖工程施工质量验收规范》的通知建标[2002]62号根据建设部《关于印发<一九九五至一九九六年工程建设国家标准制定修订计划>的通知》（建标[1996]4号）的要求，辽宁省建设厅会同有关部门共同修订了《建筑给水排水及采暖工程施工质量验收规范》。
我部组织有关部门对该规范进行了审查，现批准为国家标准，编号为GB50242-2002，自2002年4月1日起施行。
其中，为强制性条文，必须严格执行。
原《采暖与卫生工程施工及验收规范》GBJ242-82和《建设采暖卫生与煤气工程质量检验评定标准》GBJ302-88中有关“采暖卫生工程”部分同时废止。
本规范由建设部负责管理和对强制性条文的解释，沈阳市城乡建设委员会负责具体技术内容的解释，建设部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国建设部2002年3月15日二前言本规范是根据我部建标[1996]4号文件精神，由辽宁省建设厅为主编部门，沈阳市城乡建设委员会为主编单位，会同有关单位共同对《采暖与卫生工程施工及验收规范》GBJ241-82和《建设采暖卫生及煤气工程检验评定标准》GBJ302-88修订而成的。
在修订过程中，规范编制组开展了专题研究，进行了比较广泛的调查研究，总结了多年建筑给水、排水及采暖工程设计、材料、施工的经验，按照“验评分离、强化验收、完善手段、过程控制”的方针，进行全面修改，增加了建筑中水系统及游泳池水系统安装、换热站安装、低温热水地板辐射采暖系统安装以及新材料（如：复合管、塑料管、铜管、新型散热管、快装管件等）的质量标准及检验方法，并以多种方式广泛征求了全国有关单位的意见，对主要问题进行了反复修改，于2001年8月经审查定稿。
建筑给水排水及采暖工程施工质量验收规范Code for acceptance of construction quality ofWater supply drainage and heating worksGB 50242-2002主编部门：辽宁省建设厅批准部门：中华人民共和国建设部施行日期：2002年4月1日关于发布国家标准《建筑给水排水有采暖工程施工质量验收规范》的通知建标[2002]62号根据建设部《关于印发<一九九五至一九九六年工程建设国家标准制定修订计划>的通知》（建标[1996]4号）的要求，辽宁省建设厅会同有关部门共同修订了《建筑给水排水及采暖工程施工质量验收规范》。
我部组织有关部门对该规范进行了审查，现批准为国家标准，编号为GB50242-2002，自2002年4月1日起施行。
其中，为强制性条文，必须严格执行。
原《采暖与卫生工程施工及验收规范》GBJ242-82和《建设采暖卫生与煤气工程质量检验评定标准》GBJ302-88中有关“采暖卫生工程”部分同时废止。
本规范由建设部负责管理和对强制性条文的解释，沈阳市城乡建设委员会负责具体技术内容的解释，建设部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国建设部2002年3月15日二前言本规范是根据我部建标[1996]4号文件精神，由辽宁省建设厅为主编部门，沈阳市城乡建设委员会为主编单位，会同有关单位共同对《采暖与卫生工程施工及验收规范》GBJ241-82和《建设采暖卫生及煤气工程检验评定标准》GBJ302-88修订而成的。
在修订过程中，规范编制组开展了专题研究，进行了比较广泛的调查研究，总结了多年建筑给水、排水及采暖工程设计、材料、施工的经验，按照“验评分离、强化验收、完善手段、过程控制”的方针，进行全面修改，增加了建筑中水系统及游泳池水系统安装、换热站安装、低温热水地板辐射采暖系统安装以及新材料（如：复合管、塑料管、铜管、新型散热管、快装管件等）的质量标准及检验方法，并以多种方式广泛征求了全国有关单位的意见，对主要问题进行了反复修改，于2001年8月经审查定稿。
