GD 中华人民共和国广播电视和网络视听行业技术文件GD/J 092—2020高清晰度有线数字电视机顶盒技术要求和测量方法Technical requirements and measurement methods for digital cable televisionset top box of high definition2020-08-31发布2020-08-31实施GD/J 092—2020目次前言 (III)1 范围 (1)2 规范性引用文件 (1)3 缩略语 (1)4 技术要求 (1)4.1 外观结构要求 (2)4.2 功能要求 (2)4.3 图像格式 (2)4.4 一般参数要求 (3)4.5 输入信号与解调性能要求 (3)4.6 邻频道抑制特性 (4)4.7 视频输出要求 (5)4.8 音频输出要求 (5)4.9 视音频同步要求 (5)4.10 使用环境和安全性 (5)5 测量方法 (6)5.1 系统工作参数断电记忆功能 (6)5.2 多语言伴音接收 (6)5.3 软件升级 (7)5.4 音频记忆 (7)5.5 EPG显示的内容、EPG内容的显示方式、EPG的更新 (7)5.6 射频输入反射损耗 (8)5.7 最大、最小接收信号电平 (8)5.8 C/N门限 (8)5.9 频率捕捉范围 (9)5.10 支持符号率范围 (9)5.11 抗微反射能力 (10)5.12 I、Q幅度不平衡解调能力 (10)5.13 I、Q相位差解调能力 (11)5.14 节目转换时间 (11)5.15 抗脉冲干扰的能力 (12)5.16 抗同频单频干扰抑制比 (12)5.17 邻频道抑制特性 (13)5.18 视频输出 (13)5.19 音频输出电平 (15)5.20 音频失真度 (16)GD/J 092—20205.21 音频幅频特性 (16)5.22 音频信噪比 (16)5.23 音频左右声道相位差 (16)5.24 音频左右声道电平差 (17)5.25 音频左右声道串扰 (17)5.26 视音频同步 (17)5.27 工作高温试验 (18)5.28 工作低温试验 (18)5.29 恒定湿热试验 (19)5.30 功耗 (19)5.31 目视检查和操作验证法 (19)参考文献 (20)前言本技术文件按照GB/T 1.1—2009给出的规则起草。
简易机顶盒技术参数一、前言根据建湖市场实际需求，拟定本技术规范。
二、范围本标准规定了有线数字电视系统用户端简易型机顶盒的基本配置、功能等相关内容。
本标准是我司简易型有线数字电视机顶盒入网检测的依据。
三、引用标准下列文件中部分条款通过本标准的引用而成为本标准的条款。
其最新版适用于本标准。
江苏省广电有线信息网络股份有限公司《省公司有线数字电视基本型机顶盒技术规范》广州如加网络科技有限公司《盐城顶盒广告位集成规范》四、硬件配置要求主处理器处理至少应达到300MHz速率FLASH大于或者等于16 MByteRAM大于或者等于64 MByte音视频接口YPbPr , CVBS, AUDIOL/R外部按键上、下、左、右、确认、退出、菜单、待机指示灯指示机顶盒台号信息数码管，锁定、待机指示灯功耗工作功耗小于8W，待机功耗小于1W*机顶盒采用金属外壳、电源内置。
五、界面规范：机顶盒的UI必须符合江苏省网规范，风格上与建湖在网机顶盒一致。
（一）默认开机画面：机顶盒开机后，应先显示开机画面。
待音视频初始化结束以后，正常播放音视频。
前端播发广告后，应能替换成广告图片。
（二）主菜单主菜单分为八大功能模块：1、公共频道：根据前端下发的节目分类信息，将属于公共频道的节目列在其中；2、阳光政务：进入数据广播-阳光政务；（功能暂不要求，页面保留以便后续扩展）3、节目指南：进入节目指南；4、音乐广播：进入数字音频广播；5、付费频道：根据前端下发的节目分类信息，将属于付费频道的节目列在其中；6、缤纷服务：应包含系统设置、电子邮件等系统相关服务；6、点播剧院：进入NVOD；（前端暂不下发，建议功能、页面保留以便后续扩展）7、生活资讯：进入数据广播-生活资讯。
（功能暂不要求，页面保留以便后续扩展）。
*如不支持互动功能，图中“互动切换键进行互动/普通数字电视切换”须去掉六、基本功能：基本功能1 标准清晰度数字电视、数字音频广播接收。
2条件接收：集成永新视博CA，并具有相关认证；在接收、显示短消息和电子邮件功能时，如用户未干预，短消息或电子邮件一直显示；接收ECM和EMM信息的具体参数要符合相关CA要求，在大用户量时，能有效处理与本机有关的EMM和ECM信息。

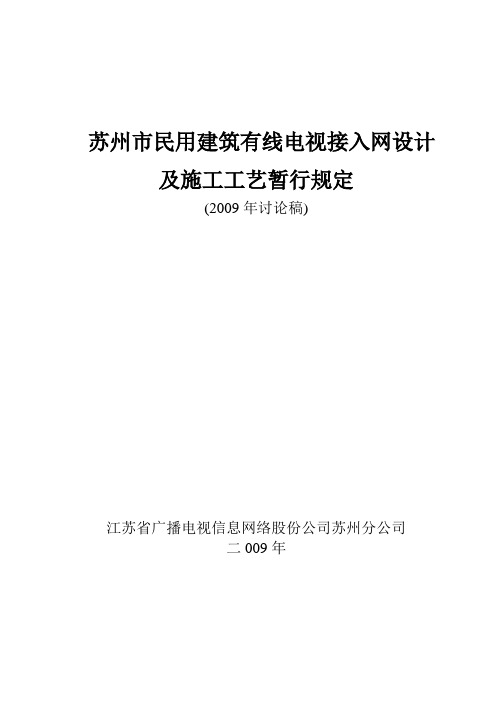

苏州市民用建筑有线电视接入网设计及施工工艺暂行规定(2009年讨论稿)江苏省广播电视信息网络股份公司苏州分公司二009年目录一.前言 (3)1 适用范围 (3)2 引用标准 (3)二.楼栋内部网络的设计及施工要求 (4)1 设计说明 (4)2 设计规定 (4)3 楼内施工要求 (7)三.楼栋外部网络的设计及施工要求 (9)1 小区光缆设计 (9)2 管道设计及施工要求 (10)四.箱体……………………………………………………。
61 箱体设计 (12)2 箱体布局 (12)五.安装工艺 (14)1 箱体安装 (15)2 器件安装 (15)3 线缆施工工艺 (16)六.管道施工工艺 (17)1 钢管 (17)2 塑管 (18)3 敷设深度及宽度 (18)4 管线敷设 (18)七.各类井施工工艺 (19)1 井的组成 (19)2 井的施工工艺 (19)八.穿线穿管工艺 (19)1 穿线原则 (20)2 穿线工艺 (20)九.架空明线工艺 (20)1 放缆 (20)2 架吊线 (21)3 立杆 (21)十.接地、安全及文明施工 (22)1 接地 (22)2 安全要求 (23)13 文明施工 (24)十一. 设计界面与管线协调 (25)附A：“高层、小高层建筑竖井内桥架、楼板孔洞参考配置 (26)一.前言有线广播电视传输网是国家信息化建设的重要组成部分，是广播电视节目传输的重要手段，为确保有线广播电视传输安全，促进我市有线广播电视事业的健康快速发展，使有线广播电视网络发展规划与城市建设相适应。
特制定本规定。
1. 适用范围本规定适用于苏州市各种类型新建普通住宅、别墅（商业门面房）、高层建筑等民用建筑及公共建筑的基础网络建设。
2.引用标准(1) 中华人民共和国国家标准GB6501－1999《30MHz—1GHz声音和电视信号的电缆分配系统》。
(2)广播电影电视部标准GY/T 106-1999《有线电视广播系统技术规范及电缆标准》。
有线电视系统工程技术规范一、引言有线电视系统是一种常见的广播和电视传输系统，广泛应用于家庭和商业环境。
为了确保有线电视系统正常运行，提高传输质量和可靠性，本文档将介绍有线电视系统工程的技术规范。
二、系统设计规范2.1 系统拓扑结构设计•有线电视系统的拓扑结构应根据实际需要灵活设计，包括总线型、星型、环型等结构。
•系统中应预留足够的传输带宽和信号源接口，以便后续扩展和升级。
2.2 信号传输规范•有线电视系统的信号传输应满足相关的电视信号传输标准，如PAL、NTSC、SECAM等。
•采用合适的传输介质，例如同轴电缆或光纤，以保证信号的传输质量。
•对于长距离传输，应采取适当的信号放大和补偿措施，以避免信号衰减和失真。
2.3 电子设备安装规范•所有的电子设备应按照厂商提供的安装要求进行安装，确保设备正常工作。
•设备之间应有足够的通风空间，避免过热导致设备故障。
•尽量避免电子设备与其他电磁干扰源的靠近，以减少干扰和杂音。
三、系统工程施工规范3.1 电缆敷设规范•有线电视系统的电缆敷设应符合相关的标准，如TIA/EIA-568，确保电缆的连接性和可靠性。
•电缆的敷设路径应尽量避免弯曲和过多的交叉，减少信号损耗。
•在敷设过程中，应注意电缆的保护，避免损坏和磨损。
3.2 设备安装规范•根据设计要求和设备手册，安装设备并将其连接到正确的接口。
•对于重要设备，应进行必要的调试和测试，确保其正常工作。
•所有安装工作应记录并维护详细的安装清单和图纸，以备后续维护和管理。
3.3 地线和接地规范•有线电视系统的地线和接地应符合相关的电气安全规范，确保系统的安全性和可靠性。
•地线应与设备的接地端子连接良好，防止静电和其他电气故障。
•在接地过程中应使用合适的接地材料和设备，确保接地的有效性。
四、系统测试规范4.1 性能测试规范•对有线电视系统进行性能测试，包括信号质量、频率响应、噪声等方面。
•使用专业的测试仪器和设备，按照相关的测试方法和标准进行测试。

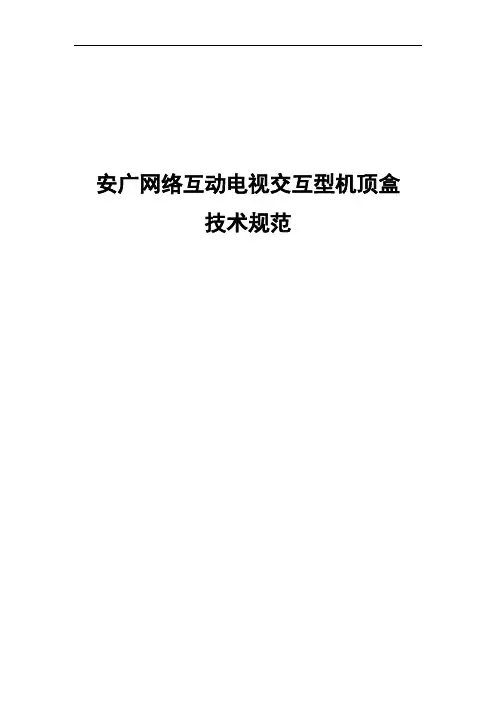

安广网络互动电视交互型机顶盒技术规范（V1.0）安徽广电信息网络股份有限公司2009年8月目录一、范围 (4)二、规范性引用文件 (4)三、定义和缩略语 (6)1、定义 (6)2、缩略语 (7)三、机顶盒技术要求 (8)1、通用要求： (8)2、基本配置要求 (8)3、性能参数要求 (10)4、DVB基本功能要求 (12)四、机顶盒外观 (14)1、前面板： (14)2、后面板： (14)3、顶部 (14)4、底部 (15)五、机顶盒其他技术要求： (15)1、机顶盒附件 (15)2、电源要求 (16)3、电磁兼容(EMC) (16)4、机壳及内部结构 (16)5、印刷电路板 (17)6、冷却与通风 (17)7、其他 (17)六、机顶盒检测标准 (17)1、机顶盒基本功能及性能参数检测 (17)2、网络适应性检测 (18)3、安全及质量例行测试 (18)4、图像质量主观评价 (19)附录1：安广网络互动电视交互型机顶盒 DVB菜单界面的规定............. 错误！未定义书签。
附录2：有线交互型数字机顶盒遥控器按键的标识和定义...................... 错误！未定义书签。
附录3.1：有线交互型数字机顶盒软件更新功能要求（移植NDS CA 系统机顶盒）错误！未定义书签。
附录3.2：有线交互型数字机顶盒软件更新功能要求（移植同方 CA 系统机顶盒）错误！未定义书签。
附录4：有线交互型数字机顶盒频道列表自动更新功能的规定.............. 错误！未定义书签。
附录5：有线交互型数字机顶盒基本EPG 应用功能要求......................... 错误！未定义书签。
附录6：有线交互型数字机顶盒NVOD 应用要求....................................... 错误！未定义书签。
附录7：有线交互型数字机顶盒数据广播应用要求.................................. 错误！未定义书签。
湖南电广网络有线数字电视基本型机顶盒硬件技术规范（V2.0）湖南电广网络数字电视技术组湖南电广传媒股份有限公司网络分公司二〇〇六年六月湖南电广网络有线数字电视基本型机顶盒硬件技术规范目录目录一、机顶盒的基本要求 (2)二、机顶盒的基本功能 (2)三、技术要求 (5)四、基本配置 (9)附件：有线数字电视机顶盒序列号编码规定 (11)一、机顶盒的基本要求1、机顶盒必须通过国家广电总局的入网许可。
2、机顶盒必须通过湖南省的机顶盒入网测试，包括实际网络和实验平台测试。
3、机顶盒必须通过国家强制性产品认证（CCC认证）。
二、机顶盒的基本功能1、机顶盒必须与数字电视前端系统兼容，能接收在数字电视网络内传输的符合DVB-C 标准的数字电视和数字广播节目。
2、软件移植和认证：机顶盒必须集成数字电视前端系统所采用的软件模块，并获得相应的测试认证及相应证书。
移植了永新同方条件接收系统（TFCA2.1Pro），并通过北京永新同方数字电视技术有限公司的授权和认证；移植了iPanel浏览器并通过深圳市茁壮网络技术有限公司的授权和测试。
在接收、显示短消息和电子邮件功能时，如用户未干预，短消息或电子邮件一直显示。
当切换到没有得到授权的加密节目时，机顶盒应给出相应的未授权提示，或能自动屏蔽用户没有得到授权的节目。
3、软件更新：机顶盒应支持空中软件更新。
采用机顶盒LOADER软件模块，支持CA 的空中下载方式，使运营商能通过数字电视网络的广播通道，直接下载替换或更新在FLASH中的系统应用软件。
具体内容包括：（1）机顶盒的LOADER模块应能实现后台检测版本信息，实现自动升级。
同时可通过手工设置参数，实现强制升级。
LOADER必须有写保护，防止LOADER被破坏。
（2）机顶盒必须能通过本地数据口进行软件的非在线升级。
（3）对于升级模式，升级过程必须具有状态显示机制，并可让用户选择是否升级。
（4）机顶盒应有断电保护、信号丢失保护功能，以确保如果升级过程中出现失败或异常情况时，机顶盒具有自动恢复或再升级机制。
广电总局关于发布《高清晰度有线数字电视机顶盒技术要求和测量方法》
一项广播电影电视行业标准的通知
正文：
---------------------------------------------------------------------------------------------------------------------------------------------------- 广电总局关于发布《高清晰度有线数字电视机顶盒技术要求和测量方法》一项广播电影电视行业标准的通知
（2009年11月4日）
各省、自治区、直辖市广播影视局，新疆生产建设兵团广播电视局，总局直属有关单位：
总局组织审查了《高清晰度有线数字电视机顶盒技术要求和测量方法》，现批准为中华人民共和国广播电影电视推荐性行业标准，予以发布。
标准编号：GY/T241-2009
该标准自发布之日起实施。
上述行业标准由国家广电总局广播电视规划院负责发行（网上电子发行网址为：http：///biaozhun/index.asp），联系电话：（010）86093424。
——结束——。
大庆油田数字电视高清机顶盒技术规范书大庆石油管理局信息技术公司2018年7月目录1、技术需求 (1)1.1.遵循标准 (1)1.2.定义和缩略语 (3)1.1.1.定义 (3)1.1.2.缩略语 (3)1.3.外观要求 (4)1.4.机顶盒的性能参数及基本功能 (4)1.4.1.迷你型硬件配置及接口要求 (4)1.4.2.输入信号与解调性技术参数 (5)1.4.3.视频输出技术参数 (6)1.4.4.音频输出技术参数 (6)1.4.4.1.工作条件 (7)1.4.5.机顶盒基本功能要求 (7)1.5.机顶盒安全机制的要求 (9)1.5.1.1.机顶盒附件 (10)1.5.1.2.菜单基本结构及遥控器按键标识和定义 (10)2、个性化要求 (10)2.1.机顶盒序列号的规定 (10)2.2.机顶盒频道号命名规则 (12)3、维护支持及保修 (12)1、技术需求1.1.遵循标准下列文件中的部分条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有的修改（不包括勘误的内容）或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本标准。
1、GY/T 241-2009 高清晰度有线数字电视机顶盒技术要求和测量方法2、GD/J12-2007国家广播电影电视总局《有线数字电视系统用户接收解码器（机顶盒）技术要求和测量方法》（暂行）3、GB/T 11318.1-1996《电视和声音信号的电缆分配系统设备与部件第1部分：通用规范》4、GB/T 14960-1994《电视广播接收机用红外遥控发射器技术要求和测量方法》5、GB2099.1 《家用和类似用途插头插座·第一部分：通用要求》6、GB13837 -2003《声音和电视广播接收机及有关设备无线电干扰特性限值和测量方法》7、GB8898-2001 《音频、视频及类似电子设备安全要求》8、GB1002-1996 《家用和类似用途单相插头插座型式、基本参数和尺寸》9、GB6833-86 《电子测量仪器电磁兼容性试验规范》10、GB/T 17975.1-2000《信息技术运动图像及其伴音信息的通用编码第1部分：系统》11、GB/T 17975.2-2000《信息技术运动图像及其伴音信号的通用编码第2部分：视频》12、GB/T 17975.3-2002《信息技术运动图像及其伴音信号的通用编码第3部分：音频》13、GY/Z175-2001 《数字电视广播条件接收系统规范》14、GY/T230-2008 《数字电视广播业务信息规范》15、GY/T201-2003《数字电视系统中的数据广播规范》16、GY/T231-2008《数字电视广播电子节目指南规范》17、GY/T134-1998 《数字电视图像质量主观评价方法+》18、GB2312-1980 《信息交换用汉字编码字符集》19、GB3174-1995 《PAL-D制电视广播技术规范》20、GB/T 16649.1-2006《识别卡带触点的集成电路卡第1部分物理特性》21、GB/T 16649.2-2006《识别卡带触点的集成电路卡第2部分触点尺寸和位置》22、GB/T 16649.3-2006《识别卡带触点的集成电路卡第3部分电信号和传输协议》23、GB/T 18239-2000《集成电路（IC）卡读写机通用规范》24、GY/T170-2001 《有线数字电视广播信道编码与调制规范》25、GY/T192-2003 《数字音频设备的满度电平》26、国家广播电影电视总局《有线数字电视机顶盒和遥控器功能实施指导意见》27、有线数字电视电子节目指南指导性意见（暂行）28、ETSI TR 101290 《Measurement guidelines for DVB systems》29、SJ/T 11327-2006数字电视接收设备接口规范第一部分：射频信号接口30、SJ/T 11328-2006数字电视接收设备接口规范第二部分：模拟音频信号接口31、SJ/T 11329-2006数字电视接收设备接口规范第三部分：复合视频信号接口32、SJ/T 11330-2006数字电视接收设备接口规范第四部分：RGB模拟基色视频信号接口33、SJ/T 11331-2006数字电视接收设备接口规范第五部分：亮度、色度分离视频信号接口34、SJ/T 11332-2006数字电视接收设备接口规范第六部分：YPBPR模拟分量视频接口35、SJ/T 11333-2006数字电视接收设备接口规范第七部分：传送流接口36、SJ/T 11325-2006数字电视接收及显示设备可靠性试验方法37、SJ/T 11326-2006数字电视接收及显示设备环境试验方法38、GB4943-2001 信息技术设备的安全1.2.定义和缩略语1.1.1.定义本标准使用了以下定义：1、条件接收系统 Conditional Access (CA) system可以控制用户接收业务、节目和事件的系统。
2、业务标识符 service_id在传送流中，业务信息的唯一标识。
3、电子节目指南Electronic Program Guide（EPG）电子节目指南是一种电视节目信息导航系统。
用户通过电子节目指南，能够了解到节目的相关信息（包括节目名称、播放时间、内容梗概等），并且实现对节目的快速检索和访问。
4、基本EPG信息能够通过SI表传递的EPG信息。
1.1.2.缩略语本标准采用如下缩略语：CA Conditional Access 条件接收CAT Conditional Access Table 条件接收表CCC China Compulsory Certification 国家强制性产品认证EPG Electronic Program Guide 电子节目指南EIT Event Information Table 事件信息表NIT Network Information Table 网络信息表NVOD Near Video On Demand 准视频点播PMT Program Map Table 节目映射表TS Transport Stream 传输流RS Reed-Solomon 里德-所罗门PID Packet Identifier 包标识符SI Service Information 业务信息SDT Service Description Table 业务描述表UI Organization Unique Identifier 组织专有标识符PAT Program Association Table 节目关联表RSA Rivest Shamir Adlemen 一种互联网加密算法1.3.外观要求●机顶盒外观应整洁，表面不应有凹凸痕、划伤、裂缝、毛刺、霉斑等缺陷，表面涂镀层不应起泡、龟裂、脱落等。
●金属零件不应有锈蚀及其它机械损伤，灌注物不应外溢。
●开关、按键的操作应灵活可靠，具有明显的电源指示功能。
●整机应具有足够的机械稳定性。
●说明功能的文字和图形符号的标志应正确、清晰、端正、牢固，指示应正确。
●内部电路机内布线合理，无飞线和金属异物。
零部件牢固无松动，印制板无断裂、划痕。
1.4.机顶盒的性能参数及基本功能1.4.1.迷你型硬件配置及接口要求1、CPU参数要求：；海思芯片主频≥1GHz,2000 DMIPS；2、闪速存储口（FIash menmory）：≥128MB；3、RAM：≥512MB，DDR3；4、智能卡接口： ISO7816；5、视频输出接口： MINI AV接口≥1组,HDMI≥1组(HDMI1.4及以上)；6、射频输入：英制F型（Female座）；7、射频输入范围：47-862MHz，8M带宽，75欧姆输入阻抗；8、USB接口： 1个。
9、电源开关1个。
10、状态指示灯：显示电源、待机和输出锁定状态11、红外遥控接收头1个：38 KHz。
12、外观尺寸：不大于 155mm X 125mm X 30mm（宽X深X高）。
13、机顶盒故障率不能超过3‰。
1.4.2.输入信号与解调性技术参数1.4.3.视频输出技术参数1.4.4.音频输出技术参数1.4.4.1.工作条件1.4.5.机顶盒基本功能要求1、支持MPEG-1、MPEG-2 MP＠ML、MPEG-2 MP＠HL和H.264视频解码。
2、支持MPEG-1-Audio LayerⅠ/Ⅱ、MPEG-2-Audio立体声、AC-3立体声音频解码以及杜比5.1声道。
3、支持PAL/NTSC格式信号的手动、自动识别和转换，不同分辨率自动调整为满屏显示。
4、支持矢量字库。
5、支持64 QAM和256 QAM解调。
6、支持已有电子节目指南（EPG）信息。
7、可接收不加密业务和授权的加密业务。
8、机顶盒需集成永新视博 CAS，实现机卡绑定。
9、支持音频广播。
10、支持现有正使用loader系统，可以软件在线自动更新。
11、支持USB接口软件升级。
12、集成现有APS广告系统。
13、开机画面等广告界面自动更新。
自动实时获取并更新广告画面，包括开机、P/F、音量条、角标、飞字等。
14、在接收、显示短消息和电子邮件功能时,如用户未干预,短消息或电子邮件的显示标识一直显示。
15、当切换到没有得到授权的加密节目时,机顶盒应调用运营商定制界面，并给出未授权提示。
16、支持自动搜索、单频点手动搜索和全频段搜索三种方式，搜索过程中显示频点、节目数、误码率等相关参数。
17、支持系统相关参数设置，包括：系统语言选择、菜单背景的透明度、密码锁等。
18、支持现有遥控器。
19、机顶盒遥控器为学习型遥控器，将电视遥控器的常用功能（电源开关、音量控制、TV/AV切换）学习到机顶盒遥控器上。
20、频道管理。
统一频道，具有频道列表顺序移动、频道锁定、频道删除和设置喜好频道等频道编辑功能；用户可以手动调整频道列表中的节目排列顺序。
21、频道列表。
具备频道列表自动更新功能，频道列表中不能重复出现相同的频道。
22、同频点节目切换时间≤1.5秒，不同频点节目切换时间≤2秒，频道节目切换时，不能出现马赛克、黑屏现象，不能出现伴音噪声。
23、支持左声道、右声道、立体声音频输出，音量分级与记忆≥32级，符合人耳的听觉模型，记忆每个频道的音量设置。
支持节目播放时对声音进行控制，包括增减音量、声道切换和静音。
在静音状态下按音量增减即退出静音状态。
24、节目属性标识:对于加扰或有父母级控制的节目有明确的标识符号,以区分普通节目。
25、高清数字电视机顶盒能根据码流自动判别高清、标清节目。
屏幕显示比例设为三档：4：3/16：9/自动。
当设置为自动时，在播放标清、高清节目时，自动转换为全屏模式，默认选项是“自动”。
