气压传动实验设计与仿真

液压与气压传动实验报告液压与气压传动实验报告一、引言液压与气压传动是现代工程领域中常用的传动方式之一。

液压与气压传动的原理是通过液压和气压的变化来传递动力或信号。

本实验旨在通过对液压与气压传动的研究，探索其工作原理、优缺点以及应用领域。

二、实验目的1. 研究液压传动和气压传动的工作原理；2. 比较液压传动和气压传动的优缺点；3. 探索液压与气压传动在不同应用领域的应用情况。

三、实验仪器与材料1. 液压传动装置：包括液压泵、液压缸、压力表等组件；2. 气压传动装置：包括气压泵、气缸、压力表等组件；3. 实验台架、工具等。

四、实验步骤1. 准备实验仪器和材料；2. 将液压传动装置和气压传动装置分别安装到实验台架上；3. 分别接通液压泵和气压泵的电源，并调整工作压力；4. 连接液压缸和气缸，并调整其工作方式；5. 测量液压和气压传动装置的工作压力和输出动力；6. 记录实验数据，并进行数据分析。

五、实验结果与讨论通过实验测量数据，我们可以得出以下结论：1. 液压传动具有较高的工作压力和较稳定的输出动力，适用于需要进行大负载工作的场合；2. 气压传动具有较低的工作压力和较大的输出动力变化范围，适用于需要频繁启停和变速的场合；3. 液压传动的密封性较好，能够在恶劣环境下工作，但需要定期维护和更换密封件；4. 气压传动的部件相对较简单，维护成本较低，但受到环境温度和湿度的影响较大；5. 液压传动适用于重型机械、冶金、建筑等领域，而气压传动适用于轻型机械、食品包装、汽车制造等领域。

六、实验结论本实验通过对液压与气压传动的研究，总结出液压传动和气压传动的特点和适用领域。

液压传动适用于负载较重、工作环境恶劣的场合，而气压传动适用于频繁启停和变速的场合。

实验结果对于工程领域的传动系统设计和选择具有指导意义。

七、改进与展望在今后的研究中，可以进一步深入比较液压传动和气压传动的性能差异，并探索其在更多领域的应用情况。

同时，可以结合传感器技术，实现对传动装置的自动控制与监测，提高传动系统的效率和安全性。

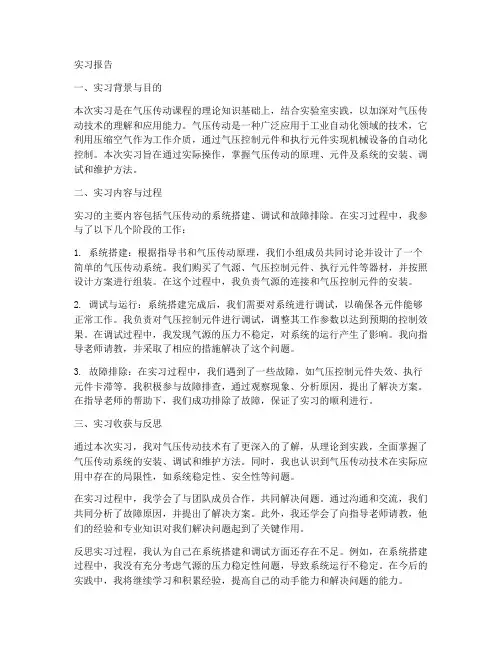

实习报告一、实习背景与目的本次实习是在气压传动课程的理论知识基础上，结合实验室实践，以加深对气压传动技术的理解和应用能力。

气压传动是一种广泛应用于工业自动化领域的技术，它利用压缩空气作为工作介质，通过气压控制元件和执行元件实现机械设备的自动化控制。

本次实习旨在通过实际操作，掌握气压传动的原理、元件及系统的安装、调试和维护方法。

二、实习内容与过程实习的主要内容包括气压传动的系统搭建、调试和故障排除。

在实习过程中，我参与了以下几个阶段的工作：1. 系统搭建：根据指导书和气压传动原理，我们小组成员共同讨论并设计了一个简单的气压传动系统。

我们购买了气源、气压控制元件、执行元件等器材，并按照设计方案进行组装。

在这个过程中，我负责气源的连接和气压控制元件的安装。

2. 调试与运行：系统搭建完成后，我们需要对系统进行调试，以确保各元件能够正常工作。

我负责对气压控制元件进行调试，调整其工作参数以达到预期的控制效果。

在调试过程中，我发现气源的压力不稳定，对系统的运行产生了影响。

我向指导老师请教，并采取了相应的措施解决了这个问题。

3. 故障排除：在实习过程中，我们遇到了一些故障，如气压控制元件失效、执行元件卡滞等。

我积极参与故障排查，通过观察现象、分析原因，提出了解决方案。

在指导老师的帮助下，我们成功排除了故障，保证了实习的顺利进行。

三、实习收获与反思通过本次实习，我对气压传动技术有了更深入的了解，从理论到实践，全面掌握了气压传动系统的安装、调试和维护方法。

同时，我也认识到气压传动技术在实际应用中存在的局限性，如系统稳定性、安全性等问题。

在实习过程中，我学会了与团队成员合作，共同解决问题。

通过沟通和交流，我们共同分析了故障原因，并提出了解决方案。

此外，我还学会了向指导老师请教，他们的经验和专业知识对我们解决问题起到了关键作用。

反思实习过程，我认为自己在系统搭建和调试方面还存在不足。

例如，在系统搭建过程中，我没有充分考虑气源的压力稳定性问题，导致系统运行不稳定。

国开电大液压与气压传动实验报告—观察并分析液压传动系统的组成液压传动系统是一种利用液体来传递动力的机械传动系统。

在实验中，我们观察并分析了液压传动系统的组成和工作原理，并总结了一些关键点。

液压传动系统由液压泵、液压执行器、液压控制阀和液压传动管路等组成。

首先，液压泵是液压传动系统的动力源，它通过机械作业产生压力，并将液压油泵入系统。

在实验中，我们使用了一台电动马达驱动的液压泵。

其次，液压执行器是液压传动系统的执行机构，其作用是将液压能转化为机械能。

在实验中，我们使用了液压缸作为液压执行器。

液压缸有一个活塞，液压油的作用力将活塞推动，从而产生机械运动。

然后，液压控制阀是液压传动系统的控制中心，其作用是控制液压油的流动。

在实验中，我们使用了单向阀、电磁换向阀和液压电控阀等液压控制阀。

最后，液压传动管路是连接各个液压组件的管道系统。

在实验中，我们使用了一根液压软管和配套的接头将液压泵与液压执行器连接起来。

在实验中，我们观察到液压传动系统的工作过程如下：首先，液压泵将压力油泵入液压传动管路。

然后，液压控制阀根据控制信号的输入控制油的流动，使液压缸作出相应的运动。

最后，通过适当的控制和调节，液压执行器可实现希望的运动轨迹和力。

液压传动系统有许多优点，例如传动效率高、传动精度高、反应灵敏、装置紧凑等。

尤其对于大功率和大扭矩的传动系统，液压传动系统是一种理想选择。

通过本次实验，我们深刻理解了液压传动系统的组成和工作原理。

这对我们今后的学习和工作具有重要意义。

在实际应用中，我们可以根据需要选择合适的液压元件和控制阀来设计和构造液压传动系统，实现预期的运动控制效果。

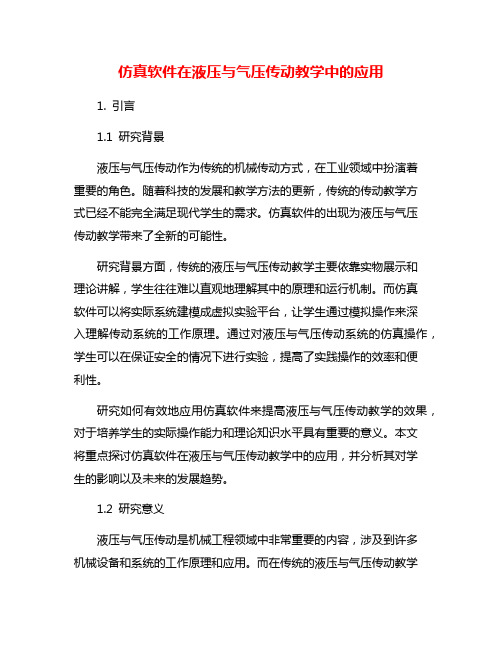

仿真软件在液压与气压传动教学中的应用1. 引言1.1 研究背景液压与气压传动作为传统的机械传动方式，在工业领域中扮演着重要的角色。

随着科技的发展和教学方法的更新，传统的传动教学方式已经不能完全满足现代学生的需求。

仿真软件的出现为液压与气压传动教学带来了全新的可能性。

研究背景方面，传统的液压与气压传动教学主要依靠实物展示和理论讲解，学生往往难以直观地理解其中的原理和运行机制。

而仿真软件可以将实际系统建模成虚拟实验平台，让学生通过模拟操作来深入理解传动系统的工作原理。

通过对液压与气压传动系统的仿真操作，学生可以在保证安全的情况下进行实验，提高了实践操作的效率和便利性。

研究如何有效地应用仿真软件来提高液压与气压传动教学的效果，对于培养学生的实际操作能力和理论知识水平具有重要的意义。

本文将重点探讨仿真软件在液压与气压传动教学中的应用，并分析其对学生的影响以及未来的发展趋势。

1.2 研究意义液压与气压传动是机械工程领域中非常重要的内容，涉及到许多机械设备和系统的工作原理和应用。

而在传统的液压与气压传动教学中，学生往往只能通过书本、图片或实物模型进行学习，难以真正感受到系统运行的实际效果和细节。

而仿真软件的出现，为液压与气压传动教学提供了全新的方式。

通过仿真软件，学生可以在虚拟环境中模拟液压与气压传动系统的运行过程，观察系统的工作原理、调试参数以及诊断故障。

这大大提高了学生的学习效率，加深了他们对传动系统运行机理的理解。

学生可以通过仿真软件进行多次实验，更好地掌握系统的工作特点，从而提高实际操作能力。

研究仿真软件在液压与气压传动教学中的应用具有重要的意义。

通过对仿真软件的应用进行深入研究和推广，可以进一步推动传统机械教学模式的转变，提高教学质量和学生的学习效果。

也可以为学生提供更多实践机会，增强他们的工程实践能力，培养更多优秀的机械工程师。

【研究意义结束】2. 正文2.1 仿真软件在液压传动教学中的应用液压传动是机械工程领域中的重要内容，而传统的实验教学往往面临设备昂贵、安全难以保障等问题。

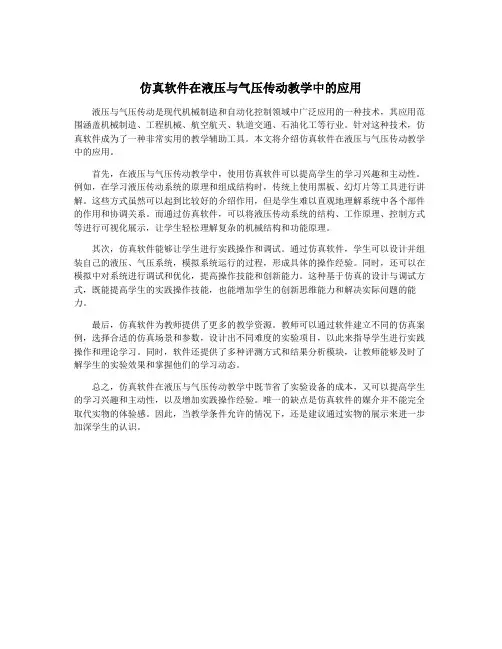

仿真软件在液压与气压传动教学中的应用液压与气压传动是现代机械制造和自动化控制领域中广泛应用的一种技术，其应用范围涵盖机械制造、工程机械、航空航天、轨道交通、石油化工等行业。

针对这种技术，仿真软件成为了一种非常实用的教学辅助工具。

本文将介绍仿真软件在液压与气压传动教学中的应用。

首先，在液压与气压传动教学中，使用仿真软件可以提高学生的学习兴趣和主动性。

例如，在学习液压传动系统的原理和组成结构时，传统上使用黑板、幻灯片等工具进行讲解。

这些方式虽然可以起到比较好的介绍作用，但是学生难以直观地理解系统中各个部件的作用和协调关系。

而通过仿真软件，可以将液压传动系统的结构、工作原理、控制方式等进行可视化展示，让学生轻松理解复杂的机械结构和功能原理。

其次，仿真软件能够让学生进行实践操作和调试。

通过仿真软件，学生可以设计并组装自己的液压、气压系统，模拟系统运行的过程，形成具体的操作经验。

同时，还可以在模拟中对系统进行调试和优化，提高操作技能和创新能力。

这种基于仿真的设计与调试方式，既能提高学生的实践操作技能，也能增加学生的创新思维能力和解决实际问题的能力。

最后，仿真软件为教师提供了更多的教学资源。

教师可以通过软件建立不同的仿真案例，选择合适的仿真场景和参数，设计出不同难度的实验项目，以此来指导学生进行实践操作和理论学习。

同时，软件还提供了多种评测方式和结果分析模块，让教师能够及时了解学生的实验效果和掌握他们的学习动态。

总之，仿真软件在液压与气压传动教学中既节省了实验设备的成本，又可以提高学生的学习兴趣和主动性，以及增加实践操作经验。

唯一的缺点是仿真软件的媒介并不能完全取代实物的体验感。

因此，当教学条件允许的情况下，还是建议通过实物的展示来进一步加深学生的认识。

液压与气压传动的课程设计
液压与气压传动的课程设计可以包括以下内容：
1. 课程设计的目标：通过该课程设计，学生将了解液压与气压传动的原理、构造和应用，掌握其基本原理和常见的传动元件的设计与选择方法。

2. 实践活动一：液压传动实验
- 设计一个液压传动系统，包括液压泵、液压缸和控制阀等
元件。

- 进行液压传动系统的搭建和安装。

- 进行液压传动系统的调试和测试，观察液压缸的运动情况。

3. 实践活动二：气压传动实验
- 设计一个气压传动系统，包括空气压缩机、气缸和控制阀
等元件。

- 进行气压传动系统的搭建和安装。

- 进行气压传动系统的调试和测试，观察气缸的运动情况。

4. 实践活动三：液压与气压传动的比较实验
- 设计一个实验，比较液压传动系统和气压传动系统的特点
和性能。

- 进行液压传动系统和气压传动系统的实际应用比较，如在
工程机械中的应用比较。

5. 设计报告
- 学生编写课程设计报告，包括实验的目的、设计过程、实
验结果和分析等内容。

- 学生可以在报告中提出自己对液压与气压传动系统的改进意见和建议。

实验指导书课程名称：液压与气压传动课程编码：62121442开课单位：机械学院编写教师：于维纳辽宁科技学院目录实验1 液压泵性能实验 (1)实验2 溢流阀性能实验 (4)实验3 节流调速回路性能实验 (7)实验1 液压泵性能实验实验项目编码：62521009实验项目时数：2实验项目类型：综合性（） 设计性（）验证性（√）一、实验目的1．了解液压泵的主要性能，测试液压泵的静态特性；2．学会测试小功率液压泵工作特性的原理和方法；3．增强对液压泵的工作情况的感性认识，对液压泵工作的振动、噪声、油压的脉动、油温的升高等，通过实验将有所体会。

二、实验内容及基本原理（一）实验内容液压泵的主要性能包括：压力、流量、效率、压力脉动值（振摆值）、噪音、寿命、升温和振动等。

前三项是最主要的性能指标，本实验主要测试这几项。

1．液压泵的空载流量与理论流量液压泵的出口压力为最低时所测到的输出流量叫空载（零压）流量，即在测试回路中，节流阀开口为最大时的流量计中的读数值。

泵的理论流量是不考虑泄漏时，单位时间内输出油液的体积，它等于泵的排量与其转速的乘积。

泵在额定转速下的理论流量常以额定转速下的空载流量代替，因空载时泵的泄漏可以忽略。

额定流量是指泵在额定压力和额定转速下输出的实际流量，它总是小于泵的理论流量。

2．液压泵的流量—压力特性液压泵的额定压力是指液压泵可长期连续使用的最大工作压力，它反映了泵的能力。

超过此值就是过载，但不超过规定的最高压力（泵能力的极限），还可短期运行。

液压泵的工作压力是指液压泵在实际工作时输出油液的压力，即油液克服负载而建立起来的压力，它随负载的增加而增高。

在实验中我们以节流阀作为负载，使节流阀具有不同的开口，则泵出口压力就有对应的不同值，在一系列的压力值下，测量出对应不同的流量值，就得出泵的流量—压力特性：q =f 1（p ）。

实验油温越高、压力越大，其实测流量值就越小。

3．液压泵的容积效率、机械效率、总效率—压力特性（1）容积效率v η：液压泵的实际流量与理论流量的比值称为容积效率，它表示液压泵容积损失大小的程度。

国家开放大学《液压与气压传动》机械手抓取机构气压回路连接与操作实验实验报告
液压与气压传动——机械手抓取机构气压回路连接与操作实验报告
一、实验目的
通过对典型气动系统——机械手抓取机构气压回路连接与操作实验，掌握气压元件在气动控制回路中的应用，了解连续往复动作回路的组成及性能。

能利用现有气压元件拟订其他方案，并进行比较。

二、实验内容
图所示为机械手抓取机构示意图，工作要求为：按下按钮，活塞杆伸出，机械手将工件抓取；松开按钮，活塞杆收回，机械手将工件松开。

试根据要求，设计机械手抓取机构的气压控制回路。

三、主要实验步骤
1.元件的选择
1）选择气源装置；
2）选择执行元件；
3）选择控制元件。

2.回路设计
1）省去不必要的元件，以简化系统结构；
2）保证工作循环中的每个动作安全、可靠，无相互干扰；
3）使系统经济、合理，便于维修与检验；
4）采用标准元件，以减少自行设计的专用件。

3.夹具气压夹紧系统操作实验。

四、实验小结
通过本次实验，我们掌握了气压元件在气动控制回路中的应用，并了解了连续往复动作回路的组成及性能。

在实验中，我们遇到了一些问题，如元件的选择和回路设计等，但我们通过认真分析和解决，顺利完成了实验。

建议在以后的实验中，加强对元件的选择和回路设计的讲解，以提高实验效果。

液压与气压传动综合探究性实验的设计目录一、内容描述 (2)1. 实验目的与意义 (3)2. 液压与气压传动的应用领域 (4)二、液压传动基础知识 (5)1. 液压油的主要性质 (6)2. 液压元件的分类与功能 (8)3. 液压基本回路分析 (9)三、气压传动基础知识 (10)1. 空气的物理性质 (11)2. 气压元件的分类与功能 (12)3. 气压基本回路分析 (13)四、液压与气压传动系统的设计方法 (14)1. 系统需求分析 (17)2. 传动介质的选择 (18)3. 液压与气压元件的选型与布局 (19)4. 控制系统的设计 (20)五、实验平台的搭建与调试 (21)1. 实验平台的选择与搭建原则 (22)2. 液压与气压元件的安装与调试 (24)3. 系统的联合调试与优化 (25)六、实验过程与结果分析 (26)1. 实验内容与步骤 (27)2. 数据采集与处理方法 (29)3. 结果分析与讨论 (30)七、实验总结与展望 (31)1. 实验成果总结 (32)2. 存在问题与改进措施 (34)3. 对未来研究的展望 (35)一、内容描述本次实验设计主要围绕液压与气压传动的综合探究展开，旨在通过实验加深学生对液压与气压传动基本原理的理解，提高其实践操作能力，并培养分析和解决实际问题的能力。

实验设计内容丰富多样，既包括对基础理论的验证，也包含对实际应用场景的模拟与探究。

实验原理介绍：首先，实验将介绍液压与气压传动的基本原理，包括液体和气体的压力产生、传递以及控制等基础知识，为后续实验打下基础。

液压传动实验：在液压传动实验中，将通过搭建简单的液压传动系统，探究压力、流量、方向控制等基本原理在实际系统中的应用。

实验将涉及液压泵、液压缸、控制阀等元件的操作与性能检测。

气压传动实验：气压传动实验将围绕气动系统的基本原理展开，包括气源、气缸、气动阀等元件的运作原理及特性。

学生将了解气压传动系统在自动控制领域的应用。

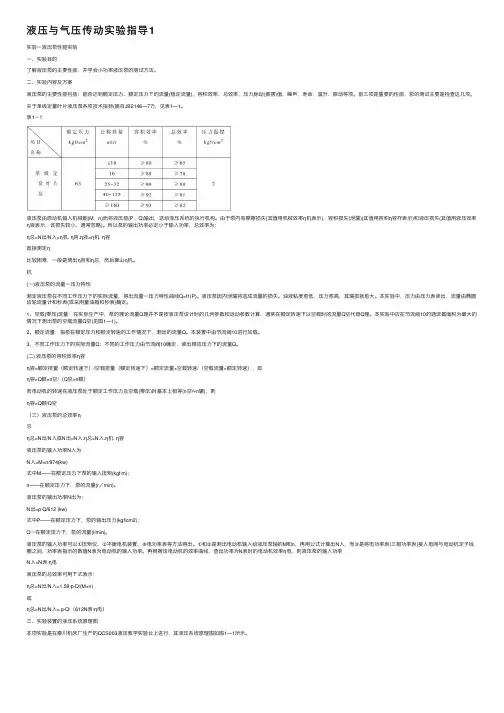

液压与⽓压传动实验指导1实验⼀液压泵性能实验⼀、实验⽬的了解液压泵的主要性能，并学会⼩功率液压泵的测试⽅法。

⼆、实验内容及⽅案液压泵的主要性能包括：能否达到额定压⼒、额定压⼒下的流量(稳定流量)，容积效率，总效率，压⼒脉动(振摆)值，噪声，寿命，温升，振动等项。

前三项是重要的性能，泵的测试主要是检查这⼏项。

关于单级定量叶⽚液压泵各项技术指标(摘⾃JB2146—77)，见表1—1。

表1－1液压泵由原动机输⼊机械能(M，n)⽽将液压能(P，Q)输出，送给液压系统的执⾏机构。

由于泵内有摩擦损失(其值⽤机械效率η机表⽰)，容积损失(泄漏)(其值⽤容积η容柞表⽰)和液压损失(其值⽤液压效率η液表⽰，该损失较⼩，通常忽略)。

所以泵的输出功率必定⼩于输⼊功率，总效率为：η总=N出/N⼊=η机. η容.η液=η机. η容直接测定η⽐较困难，⼀般是测出η容和η总，然后算⼭η机。

机(⼀)液压泵的流量⼀压⼒特性测定液压泵在不同⼯作压⼒下的实际流量，得出流量⼀压⼒特性曲线Q=f1(P)。

液压泵因内泄漏将造成流量的损失。

油液粘度愈低，压⼒愈⾼，其漏损就愈⼤。

本实验中，压⼒由压⼒表读出，流量由椭圆齿轮流量计和秒表(或采⽤量油箱和秒表)确定。

1、空载(零压)流量：在实际⽣产中，泵的理论流量Q理并不是按液压泵设计时的⼏何参数和运动参数计算，通常在额定转速下以空载时的流量Q空代替Q理。

本实验中应在节流阀10的通流截⾯积为最⼤的情况下测出泵的空载流量Q空(见图1—1)。

2、额定流量：指泵在额定压⼒和额定转速的⼯作情况下，测出的流量Q。

本装置中由节流阀10进⾏加载。

3、不同⼯作压⼒下的实际流量Q：不同的⼯作压⼒由节流阀10确定，读出相应压⼒下的流量Q。

(⼆) 液压泵的容积效率η容η容=额定排量（额定转速下）/空载排量（额定转速下）=额定流量×空载转速/（空载流量×额定转速），即η容=Q额×n空/（Q空×n额）若电动机的转速在液压泵处于额定⼯作压⼒及空载(零压)时基本上相等(n空≈n辗)，则η容=Q额/Q空（三）液压泵的总效率η总η总=N出/N⼊或N出=N⼊.η总=N⼊.η机. η容液压泵的输⼊功率N⼊为N⼊=M×n/974(kw)式中M——在额定压⼒下泵的输⼊扭矩(kgf·m)；n——在额定压⼒下，泵的流量(r／min)。

液压与气压传动实验指导书本实验指导书是根据机械设计制造及自动化等专业《液压传动与气压传动》教学大纲及实验教学大纲的要求编写的，共编入七个教学实验，适用于在YCS系列液压教学实验台上进行。

通过实验教学，目的是使学生掌握常用液压元件及常用液压回路的性能及测试方法，培养学生分析解决实际工程问题的能力。

由于水平所限，不妥之处在所难免，欢迎批评指正。

实验一液压泵（马达）结构实验----------------------------------4 实验二液压控制阀结构实验--------------------------------------5 实验三液压泵性能实验------------------------------------------6 实验四溢流阀性能实验------------------------------------------11 实验五节流调速性能实验----------------------------------------17 实验六液压回路设计实验----------------------------------------23 实验七气压回路设计实验----------------------------------------24实验一液压泵（马达）结构实验一、实验目的1.通过实验，熟悉和掌握液压系统中动力与执行元件的结构、工作原理。

2.通过实验，能熟练完成各种泵（马达）的拆卸和组装。

二、实验内容将实验中给出的液压泵（马达）分别拆开，观察其组成零件、结构特征、工作原理，并记录拆装顺序以便于正确组装。

1.齿轮泵的拆装：将齿轮泵按顺序拆开，观察泵的密封容积由哪些零件组成，困油区、卸荷槽在什么位置，泵内压力油的泄漏情况，如何提高容积效率。

2.叶片泵的拆装：将叶片泵按顺序拆开，观察泵的密封容积由哪些零件组成，如何区分配油盘上的配油窗口，分析配油盘上的三角沟槽有什么作用，叶片能否反装，泵在工作时叶片一端靠什么力始终顶住定子内圆表面而不产生脱空现象。

液压与气压传动——实训报告书专业：机械设计制造及其自动化（机自卓越）班级：17机自1班姓名：学号：目录1实训目的与要求 (3)1.1实训目的 (3)2实训设备 (4)2.1性能与特点 (4)2.2实验装置组成 (4)2.3注意事项 (5)3实训内容 (6)3.1两级调压系统 (6)3.2节流调速系统 (9)3.3多执行元件控制系统 (9)3.4速度换接控制系统 (11)致谢 (13)参考文献 (14)1实训目的与要求1.1实训目的掌握流体力学的基本概念和力学定律，用这些定律解决工程实际问题；同时，了解和掌握液（气）压传动系统中的元件结构、工作原理、回路（系统）组成、设计方法和气压传动综合实训台的应用以及液压系统一般故障的排除。

通过课堂教学、实验教学和实训教学，加深学生所学课程的理论知识，培养学生设计、绘图、计算机应用能力，使学生逐步树立正确的设计思想以及培养学生的科学思维方法和研究方法，提高分析问题和解决问题的的能力。

培养学生科学严谨、实事求是的工作作风和勇于探索的创新精神、训练学生围绕设计内容查阅有关资料撰写技术文件的基本技能，加强理论联系实际，2实训设备2.1性能与特点（1）实验台采用平台式结构，便利于多名学生的安装、测试。

（2）操作台面积大，可集成多个子系统。

（3）操作台采用 T 型铝合金型材制作，管路连接采用快速接头，元部件安装采用弹簧卡式模块。

（4）演示部件采用金属线，耐压胶管，压力可达到 6.3Mpa。

（5）测试方法实用、可靠。

2.2实验装置组成实验装置由实验台、液压泵站、常用液压元件、电气测控单元等几部分组成。

（1）YCS-B 液压综合测试实验台，采用 PLC 控制方式和继电器控制两种方式，实验工作台由实验安装面板（铝合金型材）、实验操作台等构成。

安装面板为带“T”沟槽形的铝合金型材结构，可以方便、随意地安装液压元件，搭接实验回路。

工作台尺寸：长×宽×高=1300mm×1100mm×800mm（2）液压泵站电机型号：M5P4H523 功率：3KW 转速：1420r/min；定量叶片泵：YB1-10额定排量：10ml/rev额定压力：7MPa ；油箱：公称容积60L；附有液位、油温指示计，滤油器，安全阀等。

液压与气压传动实践报告一、实践目的及主要内容：实践目的：基于《液压与气压传动》课程理论学习知识，认识液压传动系统的各类元件，并能用实验平台搭建相应的液压系统回路，完成所需控制功能。

实践内容：（I）液压实验工作台的认识，与操作方法学习（2）液压阀类元件的认识和拼接（3）液压回路的识别与分析（4）基本回路的搭接（调速、调压、卸载、速度换回，多缸协作）（5）液压系统的回路的应用设计（根据指定液压系统动作，完成回路设计和搭建）（6）液压系统的PLC控制设计（熟悉PLC组态控制）二、实践过程及结果（有需要的可以分步骤进行记录）：实验一液压实验台的操作和液压元件认识液压元件是液压系统的重要组成部分，通过元件的拆装实验，不但可以搞清楚结构图上难以表达的复杂结构和油路，还可以感性地认识各个元件的外形尺寸及有关零件的安装部位，并且对一些重要零件的材料，工艺及配合要求获得初步的了解，以便在将来的工作实际中能正确选用元件，设计出较合理、较理想的液压系统。

一、实验仪器各类液压泵、方向控制阀、压力控制阀、流量控制阀二、实验用工具内六角扳手、固定扳手、螺丝刀、尖嘴钳等（一）方向控制阀的拆装在液压系统中，方向阀在数量上占有相当大的比重，品种和规格在阀类里是较多的。

它的工作原理比较简单，是利用阀芯和阀体间相对位置的改变来实现油路的接通或断开，以满足对油路提出的各种要求。

1、实验目的了解单向阀、二位四通手动阀、三位四通手动阀、行程阀、电磁换向阀、液动换向阀、转阀的结构和功用，分析其操纵方式、连通方式、回油方式、定位和回位方式及其他特点。

2、实验步骤1）、先观察各阀的外部结构，弄清每个油口的作用，然后拆下外部螺钉。

2）、拆下定位和操纵用的零件，分析各个零件的作用。

3）、拔下阀芯，观察阀芯的结构，分析阀芯外部台肩的个数及上面开的数量不同的环形槽的作用。

4）、观察阀体结构，分析阀芯外部油口的个数，内部沉割槽的个数和外部油口相对应的连通，特别是“L〃油□的'作用。

仿真软件在液压与气压传动教学中的应用随着科技的不断发展，仿真软件在工程教学中发挥着越来越重要的作用。

特别是在液压与气压传动教学中，仿真软件的应用能够提高学生的学习兴趣，加深他们的理解，并且为实际工程应用提供良好的学习基础。

本文将探讨仿真软件在液压与气压传动教学中的应用，并分析其优势和局限性。

1.虚拟实验传统的液压与气压传动教学中，学生需要通过实验台进行实际操作，但受到时间、场地和设备等限制，这种实验往往无法满足学生的需求。

而仿真软件则可以提供虚拟实验的环境，学生可以通过模拟软件进行液压与气压传动的实验，不仅可以重复多次，而且还可以观察到实验过程中系统各个部件的运动情况、压力大小等参数变化，从而更加直观地理解传动原理和特性。

2.交互式学习通过仿真软件，学生可以参与到液压与气压传动的设计和调试工作中，他们可以根据自己的需求进行参数的调整，观察系统的响应变化，以及分析调整后系统参数的变化，从而获得实际的设计和调试经验。

这种交互式的学习方式可以激发学生的学习兴趣，提高他们的学习积极性。

3.模拟故障液压与气压传动系统中常常会出现故障，而在实际的实验中，出现故障会造成一定的安全隐患，而且难以排除。

通过仿真软件，学生可以模拟各种故障情况，包括液压泄漏、气压泄漏、阀芯卡阻等，通过观察和分析系统的响应，可以更好地理解不同故障对系统的影响，进而学会如何识别和排除故障。

1. 提高实验效率传统的实验需要准备实验设备、调试系统、进行实验记录等环节，耗费时间和人力成本大。

而仿真软件可以随时随地进行虚拟实验，不受时间和场地的限制，可以大大提高实验效率。

2. 降低成本传统的实验需要购买大量的实验设备和用具，而仿真软件只需要一台电脑和相应的软件即可进行学习，成本大大降低。

3. 安全性在实际实验中，液压与气压传动系统中的高压液体和气体会带来一定的安全隐患，特别是对于学生来说有一定的风险。

而仿真软件能够将学生从实际实验的风险中解放出来，保障学生的人身安全。

《液压与气压传动》实验指导书实验一 伯努利方程一、 实验目的1．理解液体的静压原理 2．验证伯努利方程3．验证液体在流动状态下压力损失与速度的关系二、 实验仪器伯努利方程实验装置三、 实验原理伯努利方程是流体动力学中一个重要的基本规律，是能量守恒定律在流体力学中的具体应用。

主要反映液体在恒定流动时压力能、位能和动能三者之间的关系，即在任一截面上这三种能量形式之间可以互相转换，但三者之和为一定值，即能量守恒。

理想液体的伯努利方程为： g u z g p g u z g p 2222222111++=++ρρ 实际液体的伯努利方程为：2211221222w p u p u z z h g g g gααρρ'++=+++ 当液体处于静止状态时，液体内任一点处的压力为：gh p p ρ+=0这是液体静力学基本方程式。

四、 实验装置伯努利实验仪主要由实验导管、稳压溢流槽和四对测压管所组成。

实验导管为一水平装置的变径圆管，沿程分四处设置测压管。

每处测压管由一对并列的测压管组成，分别测量该截面处的静压头（压力能）和冲压头（压力能、位能和动能三者之和）。

液体由稳压槽流入实验导管，途经A 点、B 点、C 点、D 点直径分别为15mm 、34mm 、15mm 、15mm 的管子，最后排出设备。

液体流量由出口调节阀调节。

流量由流量计读出。

五、实验步骤实验前，先缓慢开启进水阀，将水充满稳压溢流水槽，并保持有适量溢流水流出，使槽内液面平稳不变。

最后，设法排尽设备内的空气泡，否则会干扰实验现象和测量的准确性。

1.关闭实验导管出口调节阀，观察和测量液体处于静止状态下各测试点（A、B、C 和D四点）的压力，验证液体的静压原理。

并设定此处的水位高度为基准面。

2.开启实验导管出口调节阀，保持稳压溢流水槽有适量溢流水流出，观察比较液体在流动情况下的各测试点的压头变化。

3.缓慢调节实验导管的出口调节阀，测量液体在不同流量下的各测试点的静压头、动压头和损失压头，并记录下各项数据。
