110kV架空输电线路巡视作业指导书

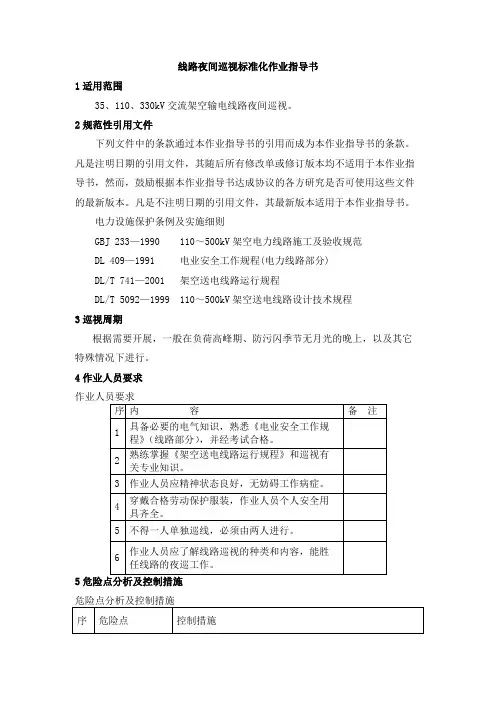

线路夜间巡视标准化作业指导书
1适用范围
35、110、330kV交流架空输电线路夜间巡视。

2规范性引用文件
下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本作业指导书。

电力设施保护条例及实施细则
GBJ 233—1990 110～500kV架空电力线路施工及验收规范
DL 409—1991 电业安全工作规程(电力线路部分)
DL/T 741—2001 架空送电线路运行规程
DL/T 5092—1999 110～500kV架空送电线路设计技术规程
3巡视周期
根据需要开展，一般在负荷高峰期、防污闪季节无月光的晚上，以及其它特殊情况下进行。

4作业人员要求
5
6巡视工器具及材料
7巡视主要内容
夜间巡视因受到环境条件限制，未能全面检查与线路安全运行相关的情况，主要对以下情况进行检查，并做好详细的记录，红外测温资料要统一整理归档：
a)导线、地线连接金具发热情况；
b)绝缘子有无爬电现象；
c)金具有无放电现象；
d)线路有无异常响声。

8 线路巡视工作单
9 线路巡视记录表
10重大、紧急缺陷汇报单。

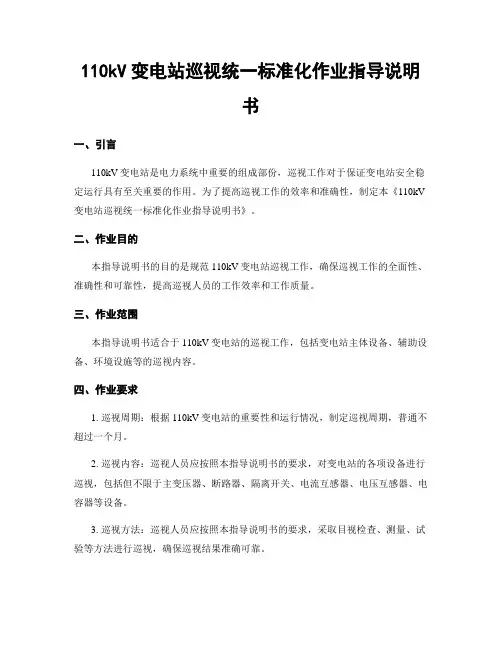

110kV变电站巡视统一标准化作业指导说明书一、引言110kV变电站是电力系统中重要的组成部份，巡视工作对于保证变电站安全稳定运行具有至关重要的作用。

为了提高巡视工作的效率和准确性，制定本《110kV 变电站巡视统一标准化作业指导说明书》。

二、作业目的本指导说明书的目的是规范110kV变电站巡视工作，确保巡视工作的全面性、准确性和可靠性，提高巡视人员的工作效率和工作质量。

三、作业范围本指导说明书适合于110kV变电站的巡视工作，包括变电站主体设备、辅助设备、环境设施等的巡视内容。

四、作业要求1. 巡视周期：根据110kV变电站的重要性和运行情况，制定巡视周期，普通不超过一个月。

2. 巡视内容：巡视人员应按照本指导说明书的要求，对变电站的各项设备进行巡视，包括但不限于主变压器、断路器、隔离开关、电流互感器、电压互感器、电容器等设备。

3. 巡视方法：巡视人员应按照本指导说明书的要求，采取目视检查、测量、试验等方法进行巡视，确保巡视结果准确可靠。

4. 巡视记录：巡视人员应详细记录巡视过程中发现的问题、异常情况，并及时上报相关部门进行处理。

5. 巡视报告：巡视人员应按照规定的格式，撰写巡视报告，包括巡视范围、巡视内容、巡视结果、存在问题、处理措施等内容。

五、作业流程1. 巡视准备：巡视人员应提前了解变电站的基本情况，包括设备类型、设备位置、设备参数等，准备好巡视所需的工具和仪器设备。

2. 巡视实施：巡视人员按照本指导说明书的要求，对变电站的各项设备进行巡视，记录巡视过程中发现的问题和异常情况。

3. 巡视报告：巡视人员根据巡视结果，撰写巡视报告，并及时上报相关部门。

4. 异常处理：相关部门根据巡视报告中的问题和异常情况，制定相应的处理措施，并及时进行处理。

5. 整改追踪：相关部门应对巡视报告中的问题和异常情况进行整改，并进行追踪，确保问题得到有效解决。

六、作业注意事项1. 巡视人员应具备相关的专业知识和技能，熟悉110kV变电站的设备和运行情况。

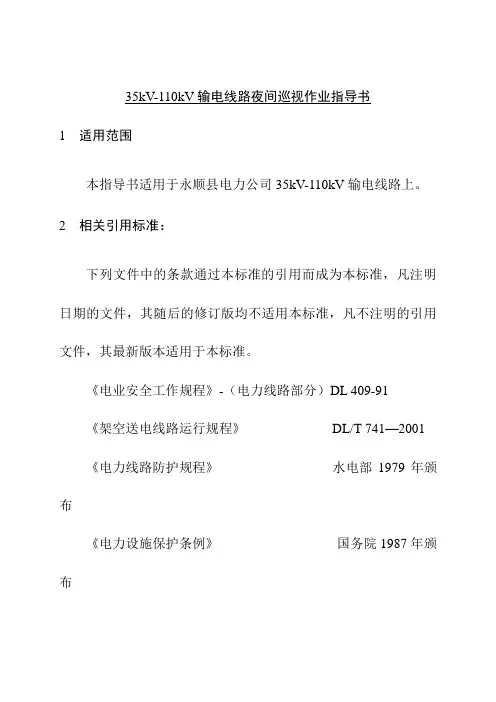

35kV-110kV输电线路夜间巡视作业指导书
1 适用范围
本指导书适用于永顺县电力公司35kV-110kV输电线路上。

2 相关引用标准：
下列文件中的条款通过本标准的引用而成为本标准，凡注明日期的文件，其随后的修订版均不适用本标准，凡不注明的引用文件，其最新版本适用于本标准。

《电业安全工作规程》-（电力线路部分）DL 409-91
《架空送电线路运行规程》DL/T 741—2001 《电力线路防护规程》水电部1979年颁布
《电力设施保护条例》国务院1987年颁布
3 天气条件及作业现场要求
应在线路负荷最大的时间里进行，每年应进行一次。

新线路验收后应进行一次。

4 作业人员
工作负责人1人，工作班成员1人，共两人。

作业人员视人员情况和巡视内容定，要求至少有两年以上输电线路工作经验的，又经过安规考试合格的人员方可进行此项工作。

夜间巡视可分组进行，每组2人。

5 主要设备及工器具
参见附表A
6 作业程序及质量要求
7 危险点分析及作业安全注意事项
7.1 夜间巡视应沿线路外侧进行。

7.2 大风天巡视应沿线路上风侧前进。

7.3 巡视人员不准攀登杆塔进行检查。

7.4 夜间巡视必须由两人以上结伴进行。

7.5 到达作业现场后负责人必须核对线路名称。

7.6 夜间巡视必须保证照明工具有充足的电量。

附录A：工器具材料清册。

输电线路巡视作业指导书1 作业条件1.1 巡视分类架空输电线路的巡视，按性质和任务的不同可分为定期巡视和夜间巡视、特殊巡视、故障巡视、登杆塔巡视以及监察性巡视。

定期巡视一般每月一次。

夜间巡视应在线路负荷较大、空气湿度较大且无月光的夜间进行，一般每年进行一次。

特殊巡视是在气候有较大变化（大风、大雪、大雾、暴风、冰雹、急剧降温），发生自然灾害及线路过负荷和其他特殊情况出现后，对线路全线或某几段或某些部件进行的巡视检查，查明线路在经过上述情况后有无异常现象，以便及时采取必要的补救措施。

故障巡视是在线路发生故障后，为及时消除缺陷而组织的巡视。

登杆塔巡视是为了弥补地面巡视的不足，全面准确掌握杆塔情况而组织的巡线。

对新投运的输电线路巡视，必须严格按照《110－550kV架空电力线路施工及验收规范》相关内容及要求执行。

1.2 作业条件本项工作为野外作业，一般在良好的天气下进行。

2 使用工器具1 作业人员和工期要求巡视作业人员必须经过专业培训，考试合格，持证上岗。

2 安全注意事项及危险点控制措施2.1 安全注意事项2.1.1 新人员不得单独巡视，偏僻地区由二人进行。

2.1.2 加强自我保护措施，夏天防止中暑、蛇咬，不准攀登杆塔。

2.1.3 大风天巡视应在上风侧前进，明确工作地段道路情况。

2.1.4 明确接送地点、人员构成、分组情况，做到分工合理、职责明确。

2.2 危险点控制措施1 作业步骤及要求1.1.1 准备阶段1.1.1.1. 接受工作任务，安排工作。

1.1.1.2. 准备工具及个人用具，并根据要求带好备品备件。

1.1.1.3. 明确巡视要求，并须了解线路的基本运行情况，准备相关技术资料。

1.1.2 实施阶段1.1.2.1. 进入工作现场，核对线路名称。

1.1.2.2. 登杆塔巡视必须填写第二种工作票。

1.1.2.3. 巡视分工。

由工作负责人向班组成员进行分工，向全体成员说明巡视注意事项、接送接人地点、分组情况等等。

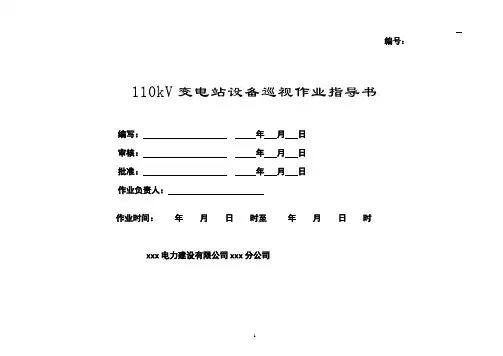

编号：110kV变电站设备巡视作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业时间：年月日时至年月日时xxx电力建设有限公司xxx分公司目录1工作任务------------------------------------------------------------------32巡视周期------------------------------------------------------------------3 3巡视准备阶段--------------------------------------------------------------33.1准备工作------------------------------------------------------------33.2危险点分析及安全控制措施-- -----------------------------------------33.3巡视工器具----------------------------------------------------------53.4巡视路线图----------------------------------------------------------64巡视记录------------------------------------------------------------------75缺陷及异常记录------------------------------------------------------------20 6巡视签名记录 -------------------------------------------------------------201 工作任务本指导书针对110kv变电站设备全面巡视检查工作。

2 巡视周期持本作业指导书对110KV站进行全面巡视应每月25日进行一次。

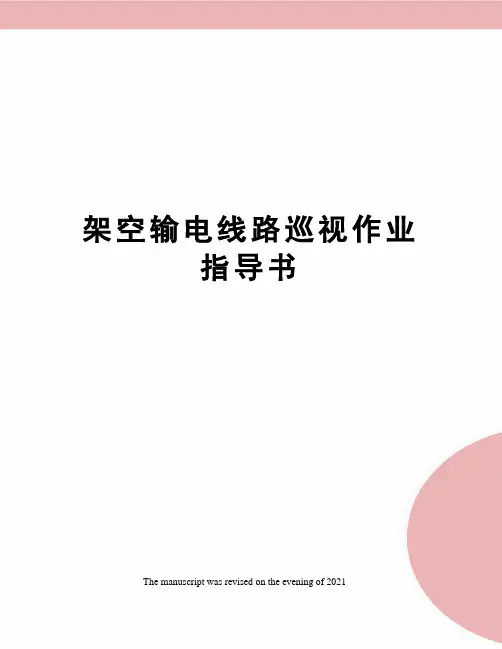

架空输电线路巡视作业
指导书
The manuscript was revised on the evening of 2021

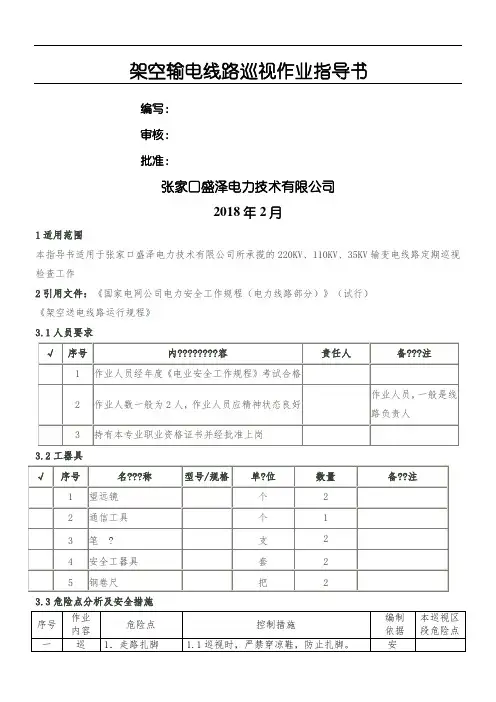

架空输电线路巡视作业指导书
编写：
审核：
批准：
张家口盛泽电力技术有限公司
2018年2月
1适用范围
本指导书适用于张家口盛泽电力技术有限公司所承揽的220KV、110KV、35KV输变电线路定期巡视检查工作
2引用文件：《国家电网公司电力安全工作规程（电力线路部分）》（试行）
《架空送电线路运行规程》
人员要求
工器具
危险点分析及安全措施
4.巡视内容及标准
5.作业中可能出现的主要异常现象及对策
对巡视检查中发现的危急线路安全运行的紧急情况，立即向调度和有关部门汇报。

6.作业后的验收与交接
巡视后，将巡视资料报班组，有重大问题及时报生技部门。

7. 附录A 线路巡视记录
附录A 线路巡视记录
( 类别： )
线路名称：巡视日期: 年月日气候：
填写说明：巡视中对照表格检查内容进行检查，检查完后无异常项打“√”，异常项打“△”，并认真填写发现问题和处理意见。

单位: 班组: 巡线员：。

架空输电线路巡视作业指导书
编写：
审核：
批准：
张家口盛泽电力技术有限公司
2018年2月
1适用范围
本指导书适用于张家口盛泽电力技术有限公司所承揽的220KV、110KV、35KV输变电线路定期巡视检查工作
2引用文件：《国家电网公司电力安全工作规程（电力线路部分）》（试行）
《架空送电线路运行规程》
3.1人员要求
3.2工器具
3.3危险点分析及安全措施
4.巡视内容及标准
5.作业中可能出现的主要异常现象及对策
对巡视检查中发现的危急线路安全运行的紧急情况，立即向调度和有关部门汇报。

6.作业后的验收与交接
巡视后，将巡视资料报班组，有重大问题及时报生技部门。

7.附录A线路巡视记录
附录A线路巡视记录
(类别：)
线路名称：巡视日期:年月日气候：
填写说明：巡视中对照表格检查内容进行检查，检查完后无异常项打“√”，异常项打“△”，并认真填写发现问题和处理意见。

单位:班组:巡线员：。

架空输电线路巡视作业指导书1. 引言架空输电线路巡视是确保正常电力供应和预防事故的重要环节。

本指导书旨在为巡视人员提供具体的操作步骤和注意事项，保障巡视工作的高效进行。

2. 巡视对象架空输电线路，包括输电塔、导线、绝缘子等设备。

3. 巡视步骤3.1 准备工作在进行巡视前，需要进行以下准备工作：- 正确佩戴个人防护装备，包括安全帽、安全鞋、安全带等； - 检查所需要使用的工具是否完好，如望远镜、测量仪器等； - 确认巡视范围和路线。

3.2 巡视前检查在开始巡视之前，应进行以下检查： - 检查天气条件，确保巡视操作在合适的天气下进行； - 检查输电线路的运行状态，是否有异常情况；- 检查巡视工具和设备是否齐备。

3.3 巡视操作根据巡视范围和路线，按照以下步骤进行巡视操作： 1. 检查输电塔的外观情况，包括塔身、支撑系统、横担等； 2. 使用望远镜检查导线的安装和张力情况； 3. 检查绝缘子的状况，包括是否有裂纹、污染等；4. 检查地线系统的接地情况；5. 检查防震器、避雷装置等附属设备的完好情况； 6. 在巡视过程中，注意记录异常情况和需要修复的问题。

3.4 巡视总结巡视结束后，需要进行总结并记录以下内容： - 发现的异常情况和问题； - 需要修复或更换的设备； - 下次巡视的建议和改进措施。

4. 巡视安全注意事项在进行架空输电线路巡视时，应注意以下安全事项： - 严格遵守电力安全操作规程，确保自身安全； - 注意观察周围环境，防止掉落物或其它危险物品； - 不得擅自触摸或更改导线、绝缘子等设备； - 注意行走路径，防止摔倒或碰撞； - 遇到紧急情况时，及时向上级汇报或求助。

5. 结论本文档提供了架空输电线路巡视的操作指导，包括准备工作、巡视步骤、安全注意事项等。

在巡视过程中，巡视人员应严格按照文档的要求进行操作，确保巡视工作的高效进行，提高巡视效果和电力供应的可靠性。

架空送电线路定期巡视作业指导书范本1. 指导书概述本指导书适用于架空送电线路的定期巡视作业。

对于保证电网安全和稳定运行、防止因送电线路故障而导致的电网大面积停电和安全事故发生具有重要意义。

本指导书具体要求巡视人员必须按照指导书所规定的流程、内容和要求执行巡视作业，力求完善巡视工作，提高巡视效果，提升运行质量。

2. 巡视机构2.1 架空送电线路巡视工作应该分配专人负责，该人员应当持有国家低压电工执业证书、高压电工执业证书等相关从业证书。

2.2 巡视人员应熟知巡视程序、要求和流程，并且要在操作前，对全部用于巡视的器材进行仔细检查，确保器材完整，性能正常，保证巡视的准确性和安全性。

3. 巡视作业流程3.1 工具准备1.巡视人员需要准备好巡视所需工具包，其中包括：手杖、绝缘手套、绝缘靴、头盔、夹具、各类绝缘工具和安全带等等。

2.巡视人员应配备及掌握使用各种检测工具，如全站仪、GPS、激光测距仪、测压计、温度计、电压表、万用表等。

3.巡视人员应全程穿上符合特定任务的防护设备。

3.2 巡视的具体流程为1.根据电网要求，准确查找所需要巡视的送电线路以及所处位置，记录相关信息。

2.输出巡视安排，准备好相应机修工具和防护用品。

3.根据实际情况，检查脚手架是否稳定可靠。

4.按照巡视方案，对送电线路上的各项设备或者构件进行检查，如：导线、拉线、金具、杆塔、线接头、耐张侧皮、各式吊盘、交叉臂、用电设施等进行精细的巡视比对。

5.注意保证巡视过程中的安全，严禁在巡视时单独上杆作业。

6.做好相关信息的记录和信息整理处理。

7.巡视完毕后及时上报问题或发现，并整合分析巡视结果，抽象总结巡视经验。

8.巡视人员应在中心掌握指挥，并在巡视的时候尽量不造成电网停电的情况下完成工作。

4. 注意事项1.巡视人员要认真仔细进行巡视，对发现的异常情况应即时上报，并根据情况及时处置。

2.巡视人员在巡视过程中需注意与车辆和行人保持良好的联系，避免造成不必要的人员伤害。

{设备管理}架空线路设备巡视标准化作业指导书一、指导原则：1.确保人身安全：在进行设备巡视时，要始终保持警觉，注意自身安全，并遵守相关的操作规程和安全措施。

2.提高巡视效率：巡视作为设备管理的一项重要工作，需要高效执行，及时发现问题并及时处理，以确保设备的正常运行。

3.做到细致入微：巡视不只是对设备进行表面的检查，而应该做到细致入微，全面细致地检查设备的各个部分和各项指标。

二、巡视内容：1.线路杆塔：对架空线路的杆塔进行全面检查，检查是否存在倾斜、裂缝等安全隐患，检查杆塔的基础情况，并注意检查绝缘子的状况。

2.导线：检查导线的外观是否完好，有无断丝、脱落等情况，检查导线的张力是否符合要求，以及导线是否有绝缘故障等。

3.避雷器：检查避雷器的外观是否完好，有无破损或断裂，是否处于正常工作状态。

4.地线：检查地线的接地情况，确保地线与大地之间的接触良好，以保证线路的安全。

5.线夹和绝缘子：检查线夹和绝缘子的牢固度和完好情况，确保线夹和绝缘子不松动或破损。

6.接地装置：检查接地装置的情况，确保接地装置与设备的接触好，能够有效保护设备。

7.对隐蔽故障的检查：巡视线路时要注意对可能存在的隐蔽故障进行检查，如尼氏线、温线等隐蔽故障。

三、巡视方法：1.分段巡视：将架空线路划分为若干个小段，逐段进行巡视，确保每个小段都得到充分检查。

2.定期巡视：按照一定的时间间隔进行巡视，如每个季度进行一次巡视，以保证设备安全。

3.不定期巡视：除了定期巡视外，还要根据需要进行不定期巡视，特别是在特殊天气或重大事件后进行巡视。

4.巡视记录：在巡视过程中，要做好巡视记录，包括巡视的时间、地点、巡视的内容、发现的问题以及处理情况等，以备日后查阅和分析。

四、巡视的意义：1.保障供电质量：巡视可以及时发现设备的故障、老化等问题，及时进行维修和更换，从而保障供电质量。

2.延长设备寿命：通过巡视检查，可以及时发现设备存在的问题并及时处理，延长设备的使用寿命。
