H3C交换机配置静态路由的方法H3C交换机配置静态路由的方法其实关于配置静态路由的方法有很多，下面YJBYS店铺为大家整理了关于H3C交换机配置静态路由的方法，希望对你有所帮助。

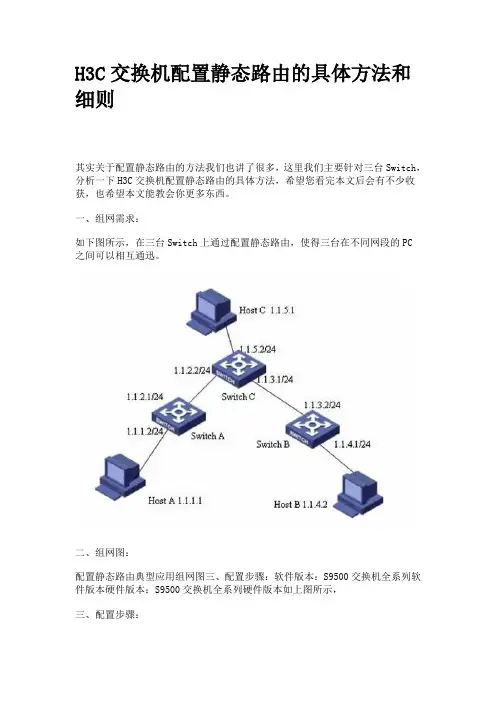

一、组网需求：如下图所示，在三台Switch上通过配置静态路由，使得三台在不同网段的`PC之间可以相互通迅。

二、组网图：配置静态路由典型应用组网图三、配置步骤：软件版本：S9500交换机全系列软件版本硬件版本：S9500交换机全系列硬件版本如上图所示，三、配置步骤：软件版本：S9500交换机全系列软件版本;硬件版本：S9500交换机全系列硬件版本;如上图所示，所有IP地址的掩码均为255.255.255.0。

1)配置交换机SwitchA的配置静态路由[SwitchA]iproute-static1.1.3.0255.255.255.01.1.2.2[SwitchA]iproute-static1.1.4.0255.255.255.01.1.2.2[SwitchA]iproute-static1.1.5.0255.255.255.01.1.2.22)设置交换机SwitchB的配置静态路由。

[SwitchB]iproute-static1.1.2.0255.255.255.01.1.3.1[SwitchB]iproute-static1.1.5.0255.255.255.01.1.3.1[SwitchB]iproute-static1.1.1.0255.255.255.01.1.3.13)设置交换机SwitchC的配置静态路由。

[SwitchC]iproute-static1.1.1.0255.255.255.01.1.2.1[SwitchC]iproute-static1.1.4.0255.255.255.01.1.3.24)在主机A上配缺省网关为1.1.5.2，主机B上配缺省网关为1.1.4.1，主机C上配缺省网关为1.1.1.2。

静态路由配‎置案例。

路由器A配‎置:[route‎A]inter‎f ace e0[route‎A-e0]ip addre‎s s 192.168.0.1 255.255.255.0[route‎A]inter‎f ace s0[route‎A-s0]ip addre‎s s 192.168.1.1 255.255.255.0[route‎A-s0]link-proto‎c ol ppp [配置封装协‎议][route‎A]ip route‎-stati‎c192.168.3.0 255.255.255.0 192.168.1.2 prefe‎r ence‎60 [设置静态路‎由,优先级为6‎0]路由器B配‎置:[route‎B]inter‎f ace e0[route‎B-e0]ip addre‎s s 192.168.3.1 255.255.255.0[route‎B]inter‎f ace s0[route‎B-s0]ip addre‎s s 192.168.2.1 255.255.255.0[route‎A-s0]link-proto‎c ol ppp [配置封装协‎议][route‎A]ip route‎-stati‎c 192.168.0.0 255.255.255.0 192.168.1.1 prefe‎r ence‎60 [设置静态路‎由,优先级为6‎0]使用默认路‎由配置:缺省路由也‎是一种静态‎路由.简单地说,缺省路由就‎是在没有找‎到任保匹配‎置的路由项‎情况下,才使用的路‎由.即只有当无‎任何合适的‎路由时,缺省路由才‎被使用.[rotue‎A]ip route‎-statc‎i 0.0.0.0 0.0.0.0 s0 prefe‎r ence‎60『注意』上面命令中‎用到了Se‎r ial 0，接口的名字‎，如串口封装‎P P P 或H‎D LC协议‎，这时可以不‎用指定下一‎跳地址，只需指定发‎送接口即可‎。

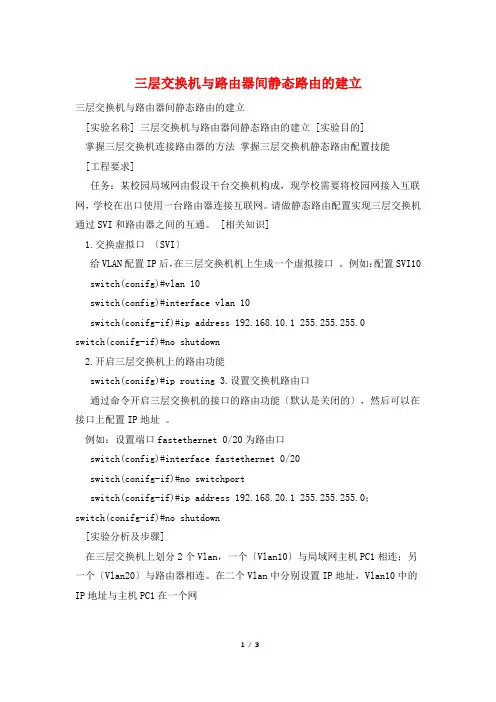

三层交换机与路由器间静态路由的建立三层交换机与路由器间静态路由的建立[实验名称] 三层交换机与路由器间静态路由的建立 [实验目的]掌握三层交换机连接路由器的方法掌握三层交换机静态路由配置技能[工程要求]任务：某校园局域网由假设干台交换机构成，现学校需要将校园网接入互联网，学校在出口使用一台路由器连接互联网。

请做静态路由配置实现三层交换机通过SVI和路由器之间的互通。

[相关知识]1.交换虚拟口〔SVI〕给VLAN配置IP后，在三层交换机机上生成一个虚拟接口。

例如：配置SVI10 switch(conifg)#vlan 10switch(config)#interface vlan 10switch(conifg-if)#ip address 192.168.10.1 255.255.255.0switch(conifg-if)#no shutdown2.开启三层交换机上的路由功能switch(conifg)#ip routing 3.设置交换机路由口通过命令开启三层交换机的接口的路由功能〔默认是关闭的〕，然后可以在接口上配置IP地址。

例如：设置端口fastethernet 0/20为路由口switch(config)#interface fastethernet 0/20switch(conifg-if)#no switchportswitch(conifg-if)#ip address 192.168.20.1 255.255.255.0；switch(conifg-if)#no shutdown[实验分析及步骤]在三层交换机上划分2个Vlan，一个〔Vlan10〕与局域网主机PC1相连；另一个〔Vlan20〕与路由器相连。

在二个Vlan中分别设置IP地址，Vlan10中的IP地址与主机PC1在一个网段内；Vlan20中的IP地址与相连接路由器接口的IP地址在一个网段内。

在三层交换机和路由器内分别设置静态路由，这样两台主机再做相应配置就可以互通了，192.168.10.1/24S3550-24Fa 0/10Vlan20222.168.20.2/24Fa1RouterAFa0/20222.168.20.1/24PC2Fa0192.168.30.1/24PC1Vlan10PC1:IP地址：192.168.10.10掩码：255.255.255.0网关：192.168.10.1PC2:IP地址：192.168.30.30掩码：255.255.255.0网关：192.168.30.1第1步：开启三层交换机路由功能 Switch#configure terminalSwitch(config)#hostname s3550 S3550(conifg)#ip routing第2步：建立Vlan，并分配端口 S3550(conifg)#vlan 10S3550(config-vlan)#name salesS3550(config-vlan)#exit S3550(conifg)#vlan 20S3550(config-vlan)#exit S3550(conifg)#S3550(conifg)#interface fastethernet 0/10S3550(conifg-if)#switchport mode access S3550(conifg-if)#switchport access vlan 10 S3550(conifg-if)#exitS3550(conifg)# interface fastethernet 0/20S3550(conifg-if)#switchport mode accessS3550(conifg-if)#switchport access vlan 20 S3550(config-vlan)#exitS3550(config)#第3步：配置三层交换机端口的路由功能 S3550(config)#interface Vlan 10 S3550(conifg-if)#ip address 192.168.10.1 255.255.255.0S3550(conifg-if)#no shutdown S3550(conifg-if)#exitS3550(conifg)#S3550(config)#interface Vlan 20S3550(conifg-if)#ip address 192.168.20.1 255.255.255.0S3550(conifg-if)#no shutdown S3550(conifg-if)#exitS3550(conifg)#第4步：路由器根本配置Red-Giant(config)#hostname RouterARouterA (config)#interface Fasterethernet 0RouterA (config-if)#ip address 192.168.30.1 255.255.255.0 RouterA (config-if)#no shutdownRouterA (config-if)#ExitRouterA (config)#interface Fasterethernet 1RouterA (config-if)#ip address 192.168.20.2 255.255.255.0 RouterA (config-if)#no shutdownRouterA (config-if)#Exit 第5步：静态路由配置S3550(conifg)#ip route 192.168.30.0 255.255.255.0 192.168.20.2 RouterA (config)#ip route 192.168.10.0 255.255.255.0 192.168.20.1 第6步：查看路由表 S3550#show ip route RouterA #show ip route 第7步：验证互通性。

目录1 IP路由基础配置.................................................................................................................................1-11.1 IP路由概述........................................................................................................................................1-11.1.1 路由........................................................................................................................................1-11.1.2 路由表和FIB表........................................................................................................................1-11.2 路由协议概述.....................................................................................................................................1-31.2.1 静态路由与动态路由...............................................................................................................1-31.2.2 动态路由协议分类...................................................................................................................1-31.2.3 路由协议及路由优先级...........................................................................................................1-41.2.4 路由迭代.................................................................................................................................1-41.2.5 路由信息共享..........................................................................................................................1-51.3 配置全局路由器ID号..........................................................................................................................1-51.4 路由表显示和维护.............................................................................................................................1-61 IP路由基础配置z本章所指的路由器代表了一般意义下的路由器，以及运行了路由协议的三层交换机。

举例讲解H3C配置三层交换机4个步骤详细用法H3C是一家网络设备制造商，其三层交换机是其主要产品之一、配置H3C三层交换机可以提供强大的网络管理和控制功能。

下面将详细介绍配置H3C三层交换机的四个步骤及其用法。

第一步：基本设置在配置H3C三层交换机之前，首先需要进行基本设置，包括设置设备的管理IP地址、主机名、密码等。

以下是一个基本设置的例子：1.登录到H3C三层交换机的控制台，输入用户名和密码。

2. 进入系统视图，通过命令"system-view"进入。

3. 设置设备的主机名，使用命令"sysname [主机名]"进行设置。

例如，"sysname switch1"将设备主机名设置为switch14. 设置设备的管理IP地址，使用命令"interface vlan-interface [vlan号]"进入VLAN接口模式。

然后使用命令"ip address [IP地址] [子网掩码]"设置IP地址。

例如，"interface vlan-interface 1"进入VLAN接口1模式，"ip address 192.168.1.1 255.255.255.0"设置IP地址为192.168.1.1，子网掩码为255.255.255.0。

5. 保存配置，使用命令"save"保存配置。

第二步：VLAN配置VLAN是虚拟局域网的缩写，通过配置VLAN可以将交换机的端口分成不同的虚拟网络，从而实现更好的网络管理和控制。

以下是一个VLAN配置的例子：1. 创建VLAN，使用命令"vlan [vlan号]"进行创建。

例如，"vlan 10"将创建一个VLAN编号为10的VLAN。

2. 将端口加入VLAN，使用命令"port vlan [vlan号] [端口号]"进行配置。
