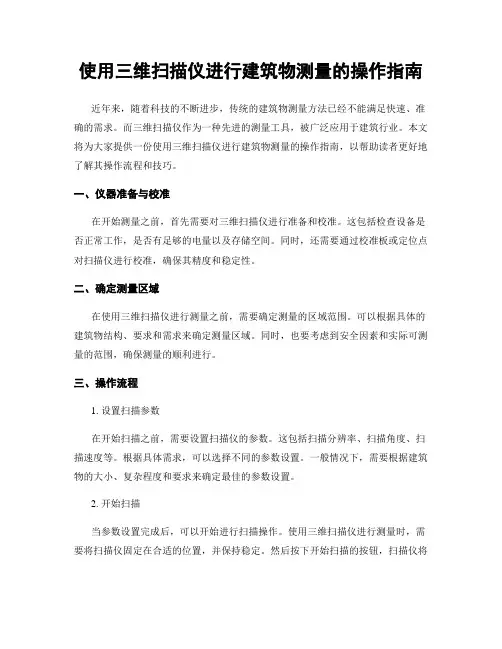

使用三维扫描仪进行建筑物测量的操作指南近年来，随着科技的不断进步，传统的建筑物测量方法已经不能满足快速、准确的需求。
而三维扫描仪作为一种先进的测量工具，被广泛应用于建筑行业。
本文将为大家提供一份使用三维扫描仪进行建筑物测量的操作指南，以帮助读者更好地了解其操作流程和技巧。
一、仪器准备与校准在开始测量之前，首先需要对三维扫描仪进行准备和校准。
这包括检查设备是否正常工作，是否有足够的电量以及存储空间。
同时，还需要通过校准板或定位点对扫描仪进行校准，确保其精度和稳定性。
二、确定测量区域在使用三维扫描仪进行测量之前，需要确定测量的区域范围。
可以根据具体的建筑物结构、要求和需求来确定测量区域。
同时，也要考虑到安全因素和实际可测量的范围，确保测量的顺利进行。
三、操作流程1. 设置扫描参数在开始扫描之前，需要设置扫描仪的参数。
这包括扫描分辨率、扫描角度、扫描速度等。
根据具体需求，可以选择不同的参数设置。
一般情况下，需要根据建筑物的大小、复杂程度和要求来确定最佳的参数设置。
2. 开始扫描当参数设置完成后，可以开始进行扫描操作。
使用三维扫描仪进行测量时，需要将扫描仪固定在合适的位置，并保持稳定。
然后按下开始扫描的按钮，扫描仪将自动进行扫描操作。
在扫描的过程中，可以通过观察扫描仪屏幕上的实时图像来监控扫描的质量和进度。
3. 重复扫描在完成一次扫描后，可能会出现一些未被完全扫描到的区域，或者扫描质量不理想的情况。
此时，可以根据需要进行重复扫描。
重复扫描可以提高测量的准确性和完整性。
4. 数据处理与分析当所有的扫描操作完成后，需要将扫描得到的数据进行处理和分析。
这可以通过使用专业的三维建模软件来实现。
根据不同的软件和需求，可以进行点云数据的清理、配准和合并。
同时，还可以根据需要进行数据的剖面、体积和表面分析，以获取更多的信息和参数。
四、操作技巧1. 增加参考点和标志物在扫描过程中，可以在关键位置增加参考点和标志物。
这能够帮助后续的数据配准和定位，提高测量的准确性和稳定性。
三维激光扫描数字化采集规程概述三维激光扫描数字化采集是一种将实体物体转化为数字模型的先进技术。
通过使用激光扫描仪，可以快速、精确地获取物体的三维几何信息。
本规程旨在介绍三维激光扫描数字化采集的步骤和注意事项，以确保采集结果的准确性和可靠性。
一、准备工作在进行三维激光扫描数字化采集之前，需要进行以下准备工作：1. 确定采集范围：根据实际需要，确定要采集的物体范围，并进行相关测量工作，以确保采集结果的完整性。
2. 环境检查：检查采集环境是否适合进行激光扫描，如是否存在干扰物、光线情况等。
3. 仪器校准：对激光扫描仪进行校准，以确保测量结果的准确性和一致性。
二、采集步骤1. 设置扫描参数：根据实际情况设置扫描参数，包括扫描精度、扫描速度等。
2. 安装仪器：将激光扫描仪安装在合适的位置，并确保其稳定性和水平度。
3. 扫描控制：使用扫描软件对激光扫描仪进行控制，包括启动扫描、停止扫描等操作。
4. 扫描操作：按照设定的采集范围和参数，对物体进行扫描操作。
保持仪器和物体的相对位置和姿态稳定。
5. 多角度扫描：对于复杂的物体，可以进行多个角度的扫描，以获取更全面的几何信息。
6. 数据处理：对采集到的原始数据进行处理，包括数据校正、去噪、配准等操作，以提高数据的质量和准确性。
7. 数据融合：将多个扫描结果进行融合，以生成完整的三维模型。
三、注意事项在进行三维激光扫描数字化采集时，需要注意以下事项：1. 避免遮挡物：确保扫描仪能够完整地看到物体表面，避免遮挡物对扫描结果的影响。
2. 控制光线情况：尽量避免强光照射物体表面，以免影响扫描结果的质量。
3. 保持稳定：在扫描过程中，保持仪器和物体的相对位置和姿态稳定，以避免扫描误差。
4. 数据存储：及时备份和存储采集到的数据，以防止数据丢失或损坏。
5. 定期校准：定期对激光扫描仪进行校准，以确保测量结果的准确性和一致性。
四、应用领域三维激光扫描数字化采集技术在许多领域有着广泛的应用，包括但不限于：1. 工业制造：用于产品设计、质量控制和逆向工程等领域。

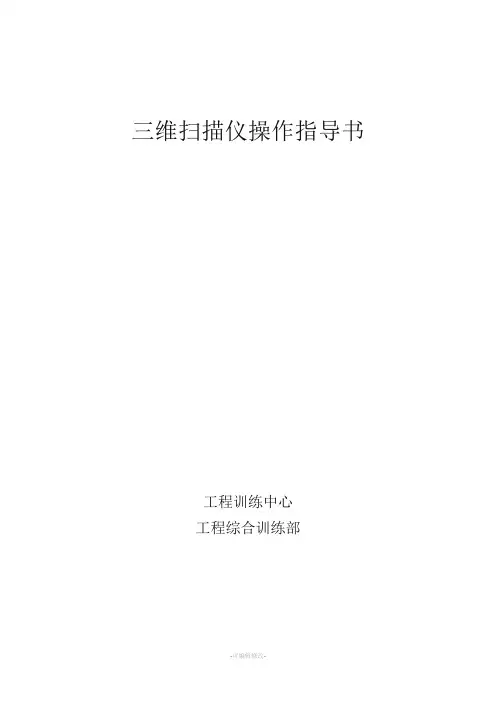

三维扫描仪操作指导书工程训练中心工程综合训练部前言近年来，随着制造技术的飞速发展，一种新的制造概念改变了以前传统制造业的工艺过程。
这种新的制造思路是：首先对现有的产品模型进行实测，获得物体的三维轮廓数据信息，再进行数据重构，建立其CAD数据模型。
设计人员可在CAD模型上再进行改进和创新设计，最后获得的数据可直接输入到快速成型系统或者形成加工代码输入到数控加工中心，生成新的产品或其模具，最后通过实验验证，产品定型后再投入批量生产。
这一过程就被称为反求工程，它使产品的设计开发的周期大为缩短，其整个过程可用下图描述。
反求工程系统可分为三部分：即数据的获取与处理系统；数据文件自动生成系统；自动加工成型系统。
其中物体三维轮廓数据的准确获取是整个反求工程的关键所在。
我们将要介绍的三维扫描仪就是用于物体三维轮廓数据的获取，它具有精度高，速度快，对工件无磨损，无接触变形，易装夹，易操作等优点，可广泛应用于汽车、电子通讯、玩具、制造行业。
第一章系统简介X H A3D三维扫描系统特点XHA3D三维扫描系统采用世界领先的光栅式照相技术，在短时间内获取物体表面三维数据，广泛应用于模具设计、逆向工程、质量检测和控制、医学测量等领域，产品主要具有以下特点：扫描速度与精度的完美结合单面扫描时间少于10 秒；采用全自动拼接技术，拼接精度可达0.04mm/m。
非接触式扫描采用非接触光栅式照相扫描技术，避免了因扫描头磨损而影响精度，具有很高的稳定性。
适用于橡胶类、皮革类等表面易变形物体扫描。
操作简便操作界面简洁明了，初学者易上手，短时间内可熟练操作。
采用安全的结构光光源ZRET 系列三维扫描仪采用安全的结构光光源，对人体无伤害，对环境要求不敏感，不需要在暗室中操作。
全自动拼接运用标志点拼接技术，扫描过程中不用人为干预，对大型物体多次拍摄，对复杂物体多角度扫描，可得到完整、精确的三维点云数据。
精细拼接采用独特的ICP(Iterative Closest Point)技术，将扫描所得数据的公共部分中所有点进行最佳匹配运算，该算法拼合精度高、运算速度快，使工件的整体误差控制在一定范围内，解决了拼接过程中可能会出现的分层问题。
HSCAN300三维扫描仪技术方案1 公司介绍杭州思看科技有限公司是由海归博士、行业专家、青年科技骨干组成的高科技企业。
公司坐落在浙江杭州的未来科技城内，毗邻阿里巴巴淘宝城，主要从事手持式三维激光扫描仪、激光二维传感器等智能视觉检测设备的开发、研制和销售。
公司研发团队由美国海归博士领衔，依托浙江大学、浙江工业大学雄厚的科研实力，开发出一系列具有自主知识产权的、国内外领先的机电产品，包括手持式激光三维扫描仪、全局摄影测量系统和激光二维传感器等，公司产品已在国内许多大专院校、科研院所、汽车整车及零配件生产厂、大型机械加工企业和造型设计公司使用，深得用户的信赖和好评。
2产品介绍2.1概述思看科技HSCAN系列手持式激光三维激光扫描仪是杭州思看科技有限公司历时五年、自主研发的产品，也是国内第一台面向工业检测的手持式激光三维扫描仪，打破了国外公司在该领域的垄断。
目前该产品不仅在国内拥有众多用户，同时远销德国、捷克、挪威、日本、韩国、俄罗斯、澳大利亚和智利等众多海外市场，获得国内外用户一致认可和好评。
HSCAN系列扫描仪工作时采用多条线束激光来获取物体表面的三维点云，操作者将设备握在手上，实时调整仪器与被测物体之间的距离和角度，操作灵活方便简单易学。
在扫描大体积物体时，可以配合全局摄影测量系统，消除累计误差，提高全局扫描的精度。
该扫描仪可以方便携带到工业现场或者生产车间，并根据被扫描物体的大小、形状以及扫描的工况环境进行高效精确的扫描。
2.2 工作原理1)仪器上的两组相机可以分别获得投影到被扫描对象上的激光，该激光随对象形状发生变形，由于这两组相机事先经过准确标定，就可以通过计算获得激光线所投影的线状三维信息；2)仪器根据固定在被检测物体表面的视觉标记点来确定扫描仪在扫描过程中的空间位置，这些空间位置被用于空间位置转换；3)利用第1步获得的线状三维信息和第2步的扫描仪空间相对位置，当扫描仪移动时，不断获取激光所经过位置的三维信息，从而形成连续的三维数据。
三维扫描仪使用说明一、产品概述二、产品组成1.扫描仪主体扫描仪主体是整个系统的核心组成部分，包括摄像头、激光器、光栅、电机、复位按钮等。
摄像头用于采集物体的图像信息，激光器用于产生扫描光束，光栅用于校正扫描的准确性。
2.扫描软件3.电脑电脑是连接扫描仪主体的终端设备，用于控制扫描仪的工作，并接收、存储和处理扫描数据。
三、使用指南1.安装将扫描仪主体放置在平稳的桌面上，连接电源线和电脑。
确保设备连接稳定，摄像头和激光器不受遮挡。
2.启动在电脑上安装好扫描软件后，双击软件图标启动。
系统会自动连接扫描仪主体并进行初始化。
3.预扫描准备在进行正式扫描前，需要进行预扫描准备。
选择合适的扫描对象，放置在扫描区域内。
调整扫描仪主体的位置和角度，保证整个物体能够完整地被扫描到。
4.扫描操作点击软件界面上的“扫描”按钮，扫描仪主体开始工作。
在扫描过程中，保持物体静止，尽量避免任何形式的震动和干扰。
根据软件的指引，适时调整扫描仪的位置，确保扫描到每一个细节。
5.扫描后处理6.存储和分享完成后处理后，可以将三维模型数据保存到电脑或者其他存储介质中。
用户还可以通过网络或其他传输方式，将模型数据分享给其他人员进行使用。
7.设备维护定期检查扫描仪主体的各个部件，保持清洁，并定期进行校准和维护。
保持设备处于干燥、通风良好的环境中，避免受潮和过于高温。
四、注意事项1.使用时注意安全，避免干扰和损坏设备。
2.在扫描过程中不要移动物体和设备，以免影响扫描效果。
3.请勿触碰激光器，以免对眼睛造成损伤。
4.操作前请仔细阅读使用说明，正确使用设备。
五、常见问题解答1.扫描结果不准确怎么办？可以检查扫描仪主体和物体是否稳定，以及光栅是否正确对准。
也可以尝试调整扫描仪的位置和角度，重新进行扫描。
2.扫描速度过慢怎么办？可以优化扫描软件的参数设置，适时调整扫描的精度和分辨率，或者更换更高性能的设备。
3.无法连接扫描仪怎么办？可以检查电源线和数据线是否连接稳定，以及电脑的USB接口是否正常工作。

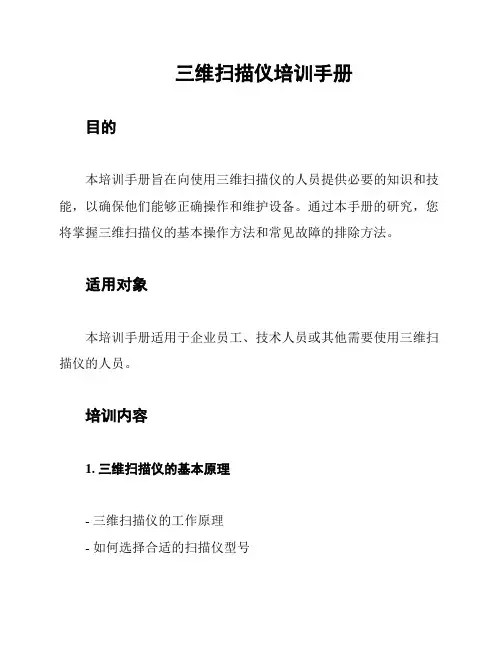

三维扫描仪培训手册目的本培训手册旨在向使用三维扫描仪的人员提供必要的知识和技能，以确保他们能够正确操作和维护设备。
通过本手册的研究，您将掌握三维扫描仪的基本操作方法和常见故障的排除方法。
适用对象本培训手册适用于企业员工、技术人员或其他需要使用三维扫描仪的人员。
培训内容1. 三维扫描仪的基本原理- 三维扫描仪的工作原理- 如何选择合适的扫描仪型号2. 设备的安装和设置- 三维扫描仪的安装步骤- 连接设备和电源- 验证设备的连接和功能- 设置扫描参数和扫描范围3. 扫描操作步骤- 准备工作和环境要求- 样品准备和固定技巧- 扫描操作步骤说明- 解决常见扫描问题的方法4. 数据处理和结果分析- 扫描数据的导出和保存- 数据分析软件的使用- 结果的解读和分析5. 设备维护和保养- 设备的日常清洁和维护- 常见故障排除和维修方法- 定期保养和检查的注意事项培训方式本培训可以通过面对面的教学方式进行，也可以使用在线培训平台进行远程教学。
培训期间，学员将进行理论研究和实践操作，以确保他们全面掌握所学知识。
培训考核培训结束后，学员将进行考核，以评估他们掌握三维扫描仪操作和维护的程度。
考核内容包括理论知识考试和实际操作能力测试。
培训证书通过本培训并且经过考核合格的学员将获得由我们颁发的三维扫描仪培训证书，证书将作为学员在使用三维扫描仪方面的资质证明。
联系方式如需更多信息或者报名参加培训，请联系我们的培训部门：- 联系人：XXX- XXX- 邮箱：XXX免责声明本培训手册的内容仅供参考，我们对使用此手册中提及的任何设备或操作所导致的问题不承担任何责任。
在使用三维扫描仪之前，请确保已经完全阅读并理解设备的用户手册和安全操作规程。
三维扫描仪原理
三维扫描仪是一种可以通过激光或光学投影原理，对物体进行非接触式扫描并生成三维模型的设备。
其原理主要包括以下几个步骤：
1. 光源：扫描仪通过内置光源产生激光或光栅投影，用于照射到目标物体表面。
2. 投影：激光或光栅经过扫描仪的光学装置聚焦，并以特定的角度投射到目标物体上。
3. 反射：光线照射到物体表面后，会产生反射光线。
这些反射光线会被扫描仪的探测设备接收并进行记录。
4. 探测：接收到的反射光线经过探测设备的接收器转化为电信号，然后通过微处理器进行信号处理和分析。
5. 三维重建：通过对接收到的反射光线进行测量，可以获取到目标物体表面的距离信息。
利用该信息，扫描仪可以对目标物体进行三维重建，并生成对应的三维模型。
6. 数据处理：生成的三维模型可以通过计算机进行后续的数据处理，进行点云配准、重建算法优化和数据滤波等操作，以获得更精确的三维模型数据。
总结起来，三维扫描仪通过照射物体表面，接收反射光线并测量其距离，最终生成相应的三维模型。
其原理基于光学投影和
反射光线的探测，结合计算机进行数据处理和重建。
这种非接触式的扫描方式，在工业设计、文物保护、医药领域等都有广泛的应用。
三维扫描仪使用方法及操作技巧一、准备工作1.确保扫描区域整洁无杂物，尽量保持背景简洁。
2.将三维扫描仪连接到电脑，并确保设备正常工作。
3.安装并打开三维扫描软件。
二、操作步骤1.设定扫描区域：在软件中选择适当的扫描区域大小和范围。
可以根据物体的尺寸和形状调整扫描区域，确保能够完整地扫描到物体表面的细节。
2.设置扫描参数：根据需要选择扫描参数，例如扫描分辨率、光源亮度、曝光时间等。
通常，较高的分辨率能够提供更精细的模型，但对硬件性能和扫描速度有一定的要求。
3.参考点标定：在物体上选择几个明显的特征点，并在软件中标定这些点。
这些点将作为参考点，用于对不同视角的扫描数据进行匹配和融合。
4.多角度扫描：将物体放置在旋转平台上（如果有的话），通过不同角度的扫描来获取物体的全面数据。
可以通过手动旋转物体或者调整扫描仪的扫描角度来实现。
5.扫描获取：根据软件的提示，控制扫描仪的运动，确保扫描仪对整个物体表面进行扫描。
通过保持一定的距离和角度，尽可能覆盖物体的所有细节。
6.数据处理：扫描完成后，将扫描数据导入到软件中进行进一步的处理。
根据软件提供的工具和功能，对扫描数据进行对齐、融合、滤波、剪裁等操作，以生成最终的三维模型。
8.导出和应用：将最终生成的三维模型导出到常见的文件格式，如STL、OBJ等，以便在其他软件中使用。
可以将模型用于3D打印、虚拟现实、增强现实、动画制作等方面。
三、操作技巧1.尽量保持平稳：在扫描过程中，尽量保持扫描仪和物体的相对位置和姿态稳定，避免晃动和位移。
2.视角变化：尝试在不同的角度和高度观察物体，并根据需要选择合适的扫描角度和距离，以获取更多细节和纹理信息。
3.避免光线干扰：在扫描过程中，避免直接的强光照射到物体表面，以免产生过度曝光或深度阴影，影响扫描质量。
4.重要细节扫描：对于物体上的一些重要细节和特征，可以专门进行额外的扫描，以确保其精确性和完整性。
5.参考点选择：在物体表面选择明显的特征点作为参考点时，尽量选择不同的位置和方向，以增加匹配的准确性。
