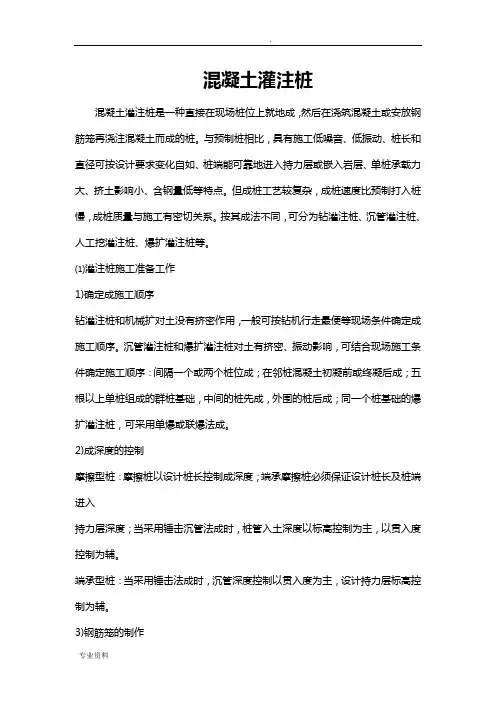

混凝土灌注桩混凝土灌注桩是一种直接在现场桩位上就地成，然后在浇筑混凝土或安放钢筋笼再浇注混凝土而成的桩。
与预制桩相比，具有施工低噪音、低振动、桩长和直径可按设计要求变化自如、桩端能可靠地进入持力层或嵌入岩层、单桩承载力大、挤土影响小、含钢量低等特点。
但成桩工艺较复杂，成桩速度比预制打入桩慢，成桩质量与施工有密切关系。
按其成法不同，可分为钻灌注桩、沉管灌注桩、人工挖灌注桩、爆扩灌注桩等。
⑴灌注桩施工准备工作1)确定成施工顺序钻灌注桩和机械扩对土没有挤密作用，一般可按钻机行走最便等现场条件确定成施工顺序。
沉管灌注桩和爆扩灌注桩对土有挤密、振动影响，可结合现场施工条件确定施工顺序：间隔一个或两个桩位成；在邻桩混凝土初凝前或终凝后成；五根以上单桩组成的群桩基础，中间的桩先成，外围的桩后成；同一个桩基础的爆扩灌注桩，可采用单爆或联爆法成。
2)成深度的控制摩擦型桩：摩擦桩以设计桩长控制成深度；端承摩擦桩必须保证设计桩长及桩端进入持力层深度；当采用锤击沉管法成时，桩管入土深度以标高控制为主，以贯入度控制为辅。
端承型桩：当采用锤击法成时，沉管深度控制以贯入度为主，设计持力层标高控制为辅。
3)钢筋笼的制作制作钢筋笼时，要求主筋环向均匀布置，箍筋的直径及间距、主筋的保护层、加劲箍的间距等均应符合设计规定。
箍筋和主筋之间一般采用点焊。
分段制作的钢筋笼，其接头宜采用焊接并应遵守《混凝土结构工程施工质量验收规》。
钢筋笼吊放入时，不得碰撞壁。
灌注混凝土时应采取措施固定钢筋笼的位置，避免钢筋笼受混凝土上浮力的影响而上浮。
也可待浇筑完混凝土后，将钢筋笼用带帽的平板振动器振入混凝土灌注桩。
4)混凝土的配制配制混凝土所用的材料与性能要进行选用。
灌注桩混凝土所用粗骨料可选用卵或碎，其最大粒径不得大于钢筋净距的1/3，对于沉管灌注桩且不宜大于50mm；对于素混凝土桩，不得大于桩径的1/4，一般不宜大于70mm。
坍落度随成工艺不同而有各自的规定。
混凝土灌注桩施工混凝土灌注桩是直接在施工现场桩位上成孔，然后放入钢筋笼再浇筑混凝土而成的桩。
与预制桩相比，可节约钢材、木材和水泥，降低成本；对邻近建筑物及周围环境的有害影响小；桩长和直径可按设计要求变化自如；桩端可进入持力层或嵌入岩层；单桩承载力大等。
但灌注桩成桩工艺比较复杂、操作要求严，易发生质量事故，且技术间隔时间长，不能立即承受荷载，冬期施工困难较多。
灌注桩成孔的控制深度应符合下列要求：第一，摩擦型桩。
摩擦桩以设计桩长控制成孔深度。
当采用锤击沉管法成孔时，桩管入土深度控制以标高为主，以贯入度为辅。
第二，端承型桩。
端承摩擦桩必须保证设计桩长及桩端进入持力层深度。
当采用钻（冲）、挖掘成孔时，必须保证桩孔进入设计持力层深度；当采用锤击沉管法成孔时，沉管深度控制以贯入度为主，以设计持力层标高为辅。
灌注桩成孔施工顺序的确定如下：对没有挤土作用的钻孔灌注桩，一般按现场条件和桩机行走方便的原则确定成孔顺序。
对有挤土作用和振动影响的冲孔桩、沉管桩、爆扩桩等，一般可结合现场施工条件，采用下列方法确定成孔顺序：第一，间隔一个或两个桩位成孔（即跳打）；第二，在邻桩混凝土初凝前或终凝后成孔；第三，一个承台下桩数在五根以上者，中间桩先成孔，外围桩后成孔；第四，同一个承台下的爆扩桩，可采用单爆或联爆法成孔；第五，人工挖孔桩的桩净距小于2倍桩径且小于 2.5 m 时，应采用跳挖，排桩跳挖的最小净距不得小于 4.5 m，孔深不宜大于40 m。
灌注桩按成孔的方法不同，可分为钻孔灌注桩、冲孔灌注桩、沉管灌注桩、人工挖孔桩等。
一、钻孔灌注桩施工（一）钻孔机械设备目前常见的钻孔机械有全叶螺旋钻孔机、回转钻孔机、潜水钻机、钻扩机、全套管钻机。
1.全叶螺旋钻孔机全叶螺旋钻孔机由主机、滑轮组、螺旋钻杆、钻头、滑动支架、出土装置等组成，适用于地下水位以上的黏土、粉土、中密以上的砂土或人工填土土层的成孔，成孔的孔径为300～800 mm、钻孔深度为8～12 m。
灌注桩施工技术图文详解泥浆护壁成孔灌注桩泥浆护壁成孔是利用泥浆保护稳定孔壁的机械钻孔方法。
它通过循环泥浆将切削碎的泥石渣屑悬浮后排出孔外，适用于有地下水和无地下水的土层。
成孔机械有潜水钻机、冲击钻机、冲抓锥等。
泥浆护壁成孔灌注桩的施工工艺流程：测定桩位、埋设护筒、桩机就位、制备泥浆、机械(潜水钻机、冲击钻机等)成孔、泥浆循环出渣、清孔、安放钢筋骨架、浇筑水下混凝土。
一、埋设护筒和制备泥浆①钻孔前，在现场放线定位，按桩位挖去桩孔表层土，并埋设护筒。
钻孔灌注桩-护筒埋设见图2－18。
护筒高2m左右，上部设1～2个溢浆孔，是用厚4～8mm钢板制成的圆筒，其内径应大于钻头直径200mm。
护筒的作用是固定桩孔位置，保护孔口，防止地面水流入，增加孔内水压力，防止塌孔，成孔时引导钻头的方向。
②在钻孔过程中，向孔中注入相对密度为1.1～1.5的泥浆，使桩孔内孔壁土层中的孔隙渗填密实，避免孔内漏水，保持护筒内水压稳定；泥浆相对密度大，加大了孔内的水压力，可以稳固孔壁，防止塌孔；通过循环泥浆可将切削的泥石渣悬浮后排出，起到携砂、排土的作用。
钻孔灌注桩-护筒埋设二、成孔1、潜水钻机成孔①潜水钻机成孔示意图潜水钻机成孔示意图如下图所示。
潜水钻机钻孔示意图1－钻头；2－潜水钻机；3－电缆；4－护筒；5－水管；6－滚轮（支点）；7－钻杆；8－电缆盘；9－5KN 卷扬机；10－10KN卷扬机；11－电流电压表；12－启动开关②工作方式潜水钻机是一种旋转式钻孔机，其防水电机变速机构和钻头密封在一起，由桩架及钻杆定位后可潜入水、泥浆中钻孔。
注入泥浆后通过正循环或反循环排渣法将孔内切削土粒、石渣排至孔外。
③排渣方式潜水钻机成孔排渣有正循环排渣和反循环排渣两种方式，如下图所示。
a.正循环排渣法:在钻孔过程中，旋转的钻头将碎泥渣切削成浆状后，利用泥浆泵压送高压泥浆，经钻机中心管、分叉管送入到钻头底部强力喷出，与切削成浆状的碎泥渣混合，携带泥土沿孔壁向上运动，从护筒的溢流孔排出。
