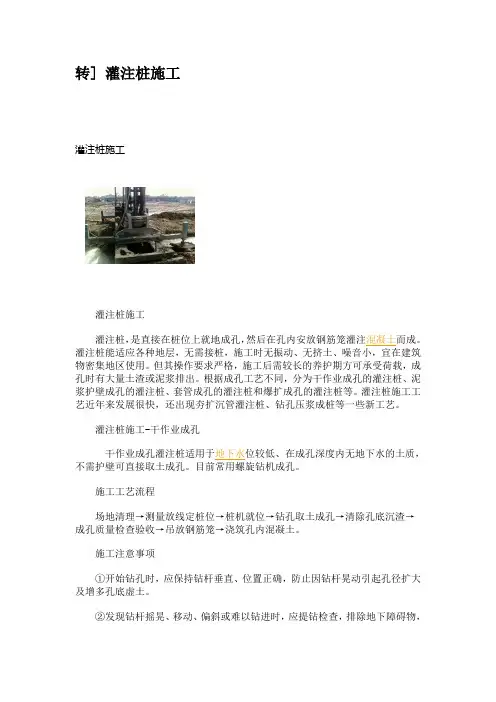

转] 灌注桩施工灌注桩施工灌注桩施工灌注桩，是直接在桩位上就地成孔，然后在孔内安放钢筋笼灌注混凝土而成。
灌注桩能适应各种地层，无需接桩，施工时无振动、无挤土、噪音小，宜在建筑物密集地区使用。
但其操作要求严格，施工后需较长的养护期方可承受荷载，成孔时有大量土渣或泥浆排出。
根据成孔工艺不同，分为干作业成孔的灌注桩、泥浆护壁成孔的灌注桩、套管成孔的灌注桩和爆扩成孔的灌注桩等。
灌注桩施工工艺近年来发展很快，还出现夯扩沉管灌注桩、钻孔压浆成桩等一些新工艺。
灌注桩施工-干作业成孔干作业成孔灌注桩适用于地下水位较低、在成孔深度内无地下水的土质，不需护壁可直接取土成孔。
目前常用螺旋钻机成孔。
施工工艺流程场地清理→测量放线定桩位→桩机就位→钻孔取土成孔→清除孔底沉渣→成孔质量检查验收→吊放钢筋笼→浇筑孔内混凝土。
施工注意事项①开始钻孔时，应保持钻杆垂直、位置正确，防止因钻杆晃动引起孔径扩大及增多孔底虚土。
②发现钻杆摇晃、移动、偏斜或难以钻进时，应提钻检查，排除地下障碍物，避免桩孔偏斜和钻具损坏。
③钻进过程中，应随时清理孔口粘土，遇到地下水、塌孔、缩孔等异常情况，应停止钻孔，同有关单位研究处理。
④钻头进入硬土层时，易造成钻孔偏斜，可提起钻头上下反复扫钻几次，以便削去硬土。
若纠正无效，可在孔中局部回填粘土至偏孔处0．5m以上，再重新钻进。
⑤成孔达到设计深度后，应保护好孔口，按规定验收，并做好施工记录。
⑥孔底虚土尽可能清除干净，可采用夯锤夯击孔底虚土或进行压力注水泥浆处理，然后快吊放钢筋笼，并浇筑混凝土。
混凝土应分层浇筑，每层高度不大于1．5m。
螺旋钻机螺旋钻机螺旋钻孔机是利用动力旋转钻杆，使钻头的螺旋叶片旋转削土，土块沿螺旋叶片上升排出孔外。
钻孔机由主机、滑轮组、螺旋钻杆、钻头、滑动支架、出土装置等组成，用于地下水位以上的粘土、粉土、中密以上的砂土或人工填土土层的成孔，成孔孔径为300mm～600mm，钻孔深度8—12m。
混凝土灌注桩施工混凝土灌注桩是直接在施工现场桩位上成孔，然后放入钢筋笼再浇筑混凝土而成的桩。
与预制桩相比，可节约钢材、木材和水泥，降低成本；对邻近建筑物及周围环境的有害影响小；桩长和直径可按设计要求变化自如；桩端可进入持力层或嵌入岩层；单桩承载力大等。
但灌注桩成桩工艺比较复杂、操作要求严，易发生质量事故，且技术间隔时间长，不能立即承受荷载，冬期施工困难较多。
灌注桩成孔的控制深度应符合下列要求：第一，摩擦型桩。
摩擦桩以设计桩长控制成孔深度。
当采用锤击沉管法成孔时，桩管入土深度控制以标高为主，以贯入度为辅。
第二，端承型桩。
端承摩擦桩必须保证设计桩长及桩端进入持力层深度。
当采用钻（冲）、挖掘成孔时，必须保证桩孔进入设计持力层深度；当采用锤击沉管法成孔时，沉管深度控制以贯入度为主，以设计持力层标高为辅。
灌注桩成孔施工顺序的确定如下：对没有挤土作用的钻孔灌注桩，一般按现场条件和桩机行走方便的原则确定成孔顺序。
对有挤土作用和振动影响的冲孔桩、沉管桩、爆扩桩等，一般可结合现场施工条件，采用下列方法确定成孔顺序：第一，间隔一个或两个桩位成孔（即跳打）；第二，在邻桩混凝土初凝前或终凝后成孔；第三，一个承台下桩数在五根以上者，中间桩先成孔，外围桩后成孔；第四，同一个承台下的爆扩桩，可采用单爆或联爆法成孔；第五，人工挖孔桩的桩净距小于2倍桩径且小于 2.5 m 时，应采用跳挖，排桩跳挖的最小净距不得小于 4.5 m，孔深不宜大于40 m。
灌注桩按成孔的方法不同，可分为钻孔灌注桩、冲孔灌注桩、沉管灌注桩、人工挖孔桩等。
一、钻孔灌注桩施工（一）钻孔机械设备目前常见的钻孔机械有全叶螺旋钻孔机、回转钻孔机、潜水钻机、钻扩机、全套管钻机。
1.全叶螺旋钻孔机全叶螺旋钻孔机由主机、滑轮组、螺旋钻杆、钻头、滑动支架、出土装置等组成，适用于地下水位以上的黏土、粉土、中密以上的砂土或人工填土土层的成孔，成孔的孔径为300～800 mm、钻孔深度为8～12 m。
灌注桩施工技术图文详解泥浆护壁成孔灌注桩泥浆护壁成孔是利用泥浆保护稳定孔壁的机械钻孔方法。
它通过循环泥浆将切削碎的泥石渣屑悬浮后排出孔外，适用于有地下水和无地下水的土层。
成孔机械有潜水钻机、冲击钻机、冲抓锥等。
泥浆护壁成孔灌注桩的施工工艺流程：测定桩位、埋设护筒、桩机就位、制备泥浆、机械(潜水钻机、冲击钻机等)成孔、泥浆循环出渣、清孔、安放钢筋骨架、浇筑水下混凝土。
一、埋设护筒和制备泥浆①钻孔前，在现场放线定位，按桩位挖去桩孔表层土，并埋设护筒。
钻孔灌注桩-护筒埋设见图2－18。
护筒高2m左右，上部设1～2个溢浆孔，是用厚4～8mm钢板制成的圆筒，其内径应大于钻头直径200mm。
护筒的作用是固定桩孔位置，保护孔口，防止地面水流入，增加孔内水压力，防止塌孔，成孔时引导钻头的方向。
②在钻孔过程中，向孔中注入相对密度为1.1～1.5的泥浆，使桩孔内孔壁土层中的孔隙渗填密实，避免孔内漏水，保持护筒内水压稳定；泥浆相对密度大，加大了孔内的水压力，可以稳固孔壁，防止塌孔；通过循环泥浆可将切削的泥石渣悬浮后排出，起到携砂、排土的作用。
钻孔灌注桩-护筒埋设二、成孔1、潜水钻机成孔①潜水钻机成孔示意图潜水钻机成孔示意图如下图所示。
潜水钻机钻孔示意图1－钻头；2－潜水钻机；3－电缆；4－护筒；5－水管；6－滚轮（支点）；7－钻杆；8－电缆盘；9－5KN 卷扬机；10－10KN卷扬机；11－电流电压表；12－启动开关②工作方式潜水钻机是一种旋转式钻孔机，其防水电机变速机构和钻头密封在一起，由桩架及钻杆定位后可潜入水、泥浆中钻孔。
注入泥浆后通过正循环或反循环排渣法将孔内切削土粒、石渣排至孔外。
③排渣方式潜水钻机成孔排渣有正循环排渣和反循环排渣两种方式，如下图所示。
a.正循环排渣法:在钻孔过程中，旋转的钻头将碎泥渣切削成浆状后，利用泥浆泵压送高压泥浆，经钻机中心管、分叉管送入到钻头底部强力喷出，与切削成浆状的碎泥渣混合，携带泥土沿孔壁向上运动，从护筒的溢流孔排出。
附件钢筋混凝土灌注桩施工工艺2019年9月17日批准：审核：编制：一、适用范围1二、施工流程1三、工艺流程说明及主要质量控制要点1四、钻孔灌注桩施工质量缺陷预防措施8五、示例图片13六、主要引用标准13一、适用范围适用于钢筋混凝土灌注桩施工。
二、施工流程施工流程图见下图钻孔一次清孔工艺艺流程图质量验收二＞三、工艺流程说明及主要质量控制要点旋挖钻机成孔采用跳挖方式，钻头倒出的土距桩孔口的最小距离应大于6m，并及时清除。
（一）施工准备1.技术准备（1）图纸会检：由监理单位组织建设单位、设计单位、施工单位对图纸进行会检，图纸会检后方可进行施工。
（2）技术交底：桩基施工前，由施工单位先编制桩基施工方案，经监理单位审批后，方可进行桩基施工。
桩基施工前，项目总工对管理人员进行二级交底，施工员对操作人员进行三级交底。
技术交底内容要充实，具有针对性和指导性，交底人和被交底人都要签名，形成书面交底记录。
（3）安全交底：施工前，必须对施工人员进行安全交底，使其了解工作中的危险源及安全防范措施。
交底人和被交底人都要签名，形成书面交底记录。
2.材料准备检查现场进场的水泥、钢筋、砂石料的合格证，并报监理单位进行验收，按规范要求进行抽检，复验合格后方可用于现场。
按照设计要求，进行配合比设计，混凝土中各类掺合料、外加剂掺入量应根据配合比确定。
3.机械设备准备本工程采用2台徐工280型旋挖机进行成孔。
采用25吨汽车吊进行钢筋笼吊装工作。
机械设备进场后进行自检，并查看机械设备维修保养记录，确保机械设备各部件运转完好后，将出厂合格证、检验报告报监理进行验收，合格后方可投入使用。
4.资料准备准备好桩基工程的成孔、浇筑记录和隐蔽工程验收记录表格，并安排好记录人员。
（二）测量放线根据场区控制桩，测设出单位工程轴线控制桩，根据轴线控制桩，定出每个桩基的位置，并用短钢筋对每一个桩位进行标识。
根据场区标高控制点，在单位工程处测设出标高控制点，用于标高控制，并将桩位和标高控制点报请监理单位验收，验收合格后，方可进行下道工序施工。
