光电器件的检测

光电检测实验报告光电检测试验报告重庆理工大学光电信息学院实验一光敏电阻特性实验实验原理:利用具有光电导效应的半导体材料制成的光敏传感器叫光敏电阻。

光敏电阻采用梳状结构是由于在间距很近的电阻之间有可能采用大的灵敏面积,提高灵敏度。

内光电效应发生时，光敏电阻电导率的改变量为： ????p?e??p??n?e??n ，e为电荷电量，?p为空穴浓度的改变量，?n为电子浓度的改变量，?表示迁移率。

当两端加上电压U后，光电流为：Iph?A????U d式中A为与电流垂直的外表，d为电极间的间距。

在一定的光照度下，??为恒定的值，因而光电流和电压成线性关系。

光敏电阻的伏安特性如图1-2所示，不同的光照度可以得到不同的伏安特性，说明电阻值随光照度发生变化。

光照度不变的情况下，电压越高，光电流也越大，光敏电阻的工作电压和电流都不能超过规定的最高额定值。

图1-2光敏电阻的伏安特性曲线图1-3 光敏电阻的光照特性曲线实验仪器:稳压电源、光敏电阻、负载电阻〔选配单元〕、电压表、各种光源、遮光罩、激光器、光照度计〔做光照特性测试，由用户自备或选配〕实验步骤:1. 测试光敏电阻的暗电阻、亮电阻、光电阻观察光敏电阻的结构,用遮光罩将光敏电阻完全掩盖,用万用表欧姆档测得的电阻值为暗电阻R暗,移开遮光罩，在环境光照下测得的光敏电阻的阻值为亮电阻R亮，暗电阻与亮电阻之差为光电阻，光电阻越大，那么灵敏度越高。

在光电器件模板的试件插座上接入另一光敏电阻，试作性能比拟分析。

2. 光敏电阻的暗电流、亮电流、光电流按照图1-5接线，分别在暗光及有光源照射下测出输出电压暗和U亮，电流L暗=U暗/R,亮电流L亮=U亮/R，亮电流与暗电流之差称为光电流，光电流越大那么灵敏度越高。

3. 光敏电阻的伏安特性测试按照上图接线，电源可从直流稳压电源+2~+12V间选用，每次在一定的光照条件下，测出当加在光敏电阻上电压为+2V；+4V；+6V；+8V；+10V；+12V时电阻R两端的电压UR，和电流数据，同时算出此时光敏电阻的阻值，并填入以下表格，根据实验数据画出光敏电阻的伏安特性曲线。

光电器件检测技术的研究和应用光电器件是一种广泛应用于光电技术领域的器件，包括光电二极管、光敏三极管、光电探测器等。

随着科技的不断进步，光电器件的应用越来越广泛，其中涉及到光电器件的检测技术愈发重要。

这篇文章将讨论光电器件检测技术的研究和应用。

一、光电器件检测技术的现状目前光电器件检测技术主要分为两类：非接触式检测技术和接触式检测技术。

非接触式检测技术主要应用于表面缺陷检测、尺寸、形状测量和表面光学性能等方面，例如，利用红外高清摄像机、激光扫描仪等技术实现无接触式三维测量。

而接触式检测技术主要应用于电学参数测量等方面，例如，使用接触式测试仪器测量光电流、光电导等参数。

在现代工业技术中，光电器件比重越来越大，也就使得光电器件检测技术变得更加重要。

例如，太阳能电池、LED灯等环保节能设备，光电器件的检测技术不仅可掌握生产质量，也是有效保证器件性能、可靠性的保障。

二、光电器件检测技术的研究方向光电器件检测技术的研究方向主要有以下几个方面：1、高效率和高精度的器件质量检测技术光电器件处理器制造过程中难免会存在一些质量问题，如位移、畸变、亮斑等问题，导致器件性能下降。

因此，如何开发高效率且高精度的器件质量检测技术，是光电器件领域中的一项关键任务。

目前，利用如激光扫描仪、高清显微镜、红外线相机等先进的检测仪器，可有效测量光电器件的尺寸、形状和光学特性等，但这些技术还需进一步完善。

2、器件参数的精确测量方法光电器件参数的测量是光电器件检测技术研究中的一个重要方面。

光电二极管、光敏三极管、光电探测器等器件的参数测试，对于开发和生产高效能的光电器件具有十分重要的作用。

目前，常见的光电器件参数检测主要是基于电学方法，例如，通过接触式、非接触式测试仪器等测量光电流、光电导等参数，但这些方法有时会给误差带来一定影响，因此还需发展更为精确的测试方法。

3、器件故障检测与统计分析技术光电器件的故障检测和统计分析技术，是保障设备安全、稳定运行的重要手段。

光电二极管（Photodiode）是一种光电器件，它能够将光信号转换为电信号。

检测光电二极管的方法通常涉及评估其光电转换效率、响应速度、暗电流、灵敏度等参数。

以下是一些常见的光电二极管检测方法：1. 光电转换效率测试：-使用已知光强度的光源照射光电二极管。

-测量通过光电二极管的电流或电压变化。

-计算光电转换效率，即光电流与入射光强度之比。

2. 响应速度测试：-评估光电二极管对光信号变化的响应时间。

-可以通过改变光源的开关速度或使用脉冲光源来实现。

-通常使用示波器和光脉冲发生器来监测和记录响应波形。

3. 暗电流测试：-在无光照条件下测量光电二极管的电流。

-暗电流反映了光电二极管的噪声和泄漏电流水平。

4. 灵敏度测试：-测量光电二极管对弱光信号的响应能力。

-通常通过降低入射光的强度来评估。

5. 光谱响应测试：-评估光电二极管对不同波长光的响应。

-使用光谱仪或波长可调的光源来测试。

6. 温度特性测试：-测量光电二极管在不同温度下的性能变化。

-温度变化可能会影响光电二极管的响应速度、暗电流和光电转换效率。

7. 线性度测试：-评估光电二极管输出与输入光强度之间的线性关系。

-通常通过绘制电流-光强度曲线来评估。

8. 稳定性测试：-长时间监测光电二极管的性能，以评估其稳定性和可靠性。

9. 噪声测试：-评估光电二极管输出信号的噪声水平。

-可以通过频谱分析仪来检测噪声功率。

10. 保护电路测试：-检测光电二极管保护电路（如反向偏压保护）的有效性。

在实际应用中，光电二极管的检测通常需要使用专业的测试设备和软件，以确保准确和可靠的测量结果。

此外，根据不同的应用场景和性能要求，检测方法可能会有所不同。

大恒实验产品-3光电器件与检测系列实验3-1 GCS-GDTC 光电探测器特性测量实验光电探测器是光电系统的核心组成部分，其性能直接影响着光电系统的性能。

因此，无论是设计还是使用光电系统，深入了解光电探测器的性能参数都是很重要的。

本实验研究光电二极管、热释电探测器、光敏电阻三种常用探测器的频率响应与时间响应特性。

主要实验内容如下:(1) 深入理解光电探测器的响应度、光谱响应等概念(2) 光电二极管光谱响应测量实验(3) 了解热释电探测器和硅光电二极管的原理和使用方法。

(4) 了解光电探测器的响应度与信号光的调制频率的关系。

(5) 脉冲响应法测量光电二极管的响应时间。

(6) 幅频响应法测量光敏电阻的响应时间。

(7) 偏置电压与负载电阻对光电二极管响应时间的影响。

3-2 GCS-LD/LED-I/II LD/LED 参数测量综合实验实验通过从LD/LED的光学特性（发射光谱、发射角、发散角）、电学特性（P-I特性和V-I 特性）、热学特性（温度对阈值电流和输出照度的影响）和色度学特性（发光体的单色性及颜色分布）5大特性进行描述，并通过对其工作原理的讲解，让学生对LD/LED有一个清晰认识。

主要实验内容如下：1.发光二极管光谱特性的研2.发光二极管响应时间的测试3.发光二极管发光亮度与电流关系4.LED发光法向光强及其角分布5.LED/LD光谱分析和色坐标测试实验（GCS-LED/LD-II可完成）3-3 GCS- BZG 光电倍增管特性及微弱光信号探测实验光电倍增管是基于外光电效应和二次电子发射效应的电子真空器件。

它利用二次电子发射使逸出的光电子倍增，获得远高于光电管的灵敏度，可以测量微弱的光信号。

主要实验内容如下：1.熟悉光电倍增管的基本构成和工作原理，掌握光电倍增管参数的测量方法2.学习光电倍增管输出信号的检测和变换处理方法3.验证光电倍增管的光照灵敏度4.测量光电倍增管在无光照射情况下的暗电流5.作出光电倍增管工作的光电特性曲线6.作出光电倍增管工作的伏安特性曲线7.作出光电倍增管在不同直接负载和I/V变换下的关系曲线8.了解光电倍增管在脉冲光时，经过运算放大器输出的电压波形变化3-4 GCS- RTC 热探测器参数测量实验热探测器是基于光辐射与物质相互作用的热效应制成的器件。

什么是光电检测光电检测技术介绍光电检测是指利用光电器件对光信号进行检测和测量的技术。

光电器件是一种将光信号转化为电信号的器件，常见的光电器件有光电二极管、光敏电阻、光电导、光敏三极管、光电三极管等。

光电检测技术在科学研究、工业制造、医疗诊断等领域都得到了广泛的应用。

光电检测技术由光源、光电器件、光电转换电路和信号处理系统组成。

光源提供光信号，光电器件将光信号转化为电信号，光电转换电路对电信号进行放大和处理，信号处理系统将电信号转化为可以人们理解的信号进行分析和判断。

光电检测技术具有以下几个特点：1.高灵敏度：光电器件对光信号的检测灵敏度高，可以检测到非常微弱的光信号。

2.快速响应：光电器件的响应速度快，可以对快速变化的光信号进行检测。

3.宽频响：光电器件对不同频率的光信号都有较好的响应。

4.可选择性：不同的光电器件对不同波长的光信号有不同的响应，可以选择合适的光电器件进行检测。

光电检测技术在许多领域中都有广泛的应用。

在科学研究中，光电检测技术常被用于光谱分析、荧光检测、显微镜观测等。

光谱分析可以通过光电检测技术将光信号转化为电信号，进而通过信号处理系统得到样品的光谱信息。

荧光检测可以利用光电器件对样品发出的荧光信号进行检测，用于分析样品的成分和浓度。

显微镜观测可以通过光电检测技术对显微镜下的样品进行观测和测量。

在工业制造中，光电检测技术常被用于检测产品的质量和性能。

例如，光电检测技术可以用于检测产品的表面缺陷、尺寸精度和形状等。

光电检测技术可以替代传统的机械式检测方法，具有速度快、精度高的优点。

在医疗诊断中，光电检测技术可以用于医学影像的获取和分析。

例如，X射线和CT扫描是利用光电检测技术对人体内部结构进行成像的。

光电检测技术还可以用于血液分析、心电图、眼科检查等医学检验和诊断中。

总的来说，光电检测技术是一种非常重要的检测和测量技术，在许多领域都起着关键的作用。

随着光电器件的不断发展和进步，光电检测技术将会在更多的领域中得到应用和推广。

什么是光电检测光电检测技术介绍光电检测技术是指利用光电器件对光信号进行检测和分析的一种技术，是现代光电技术领域中的重要分支之一。

该技术具有非接触、高精度和实时性强等优点，被广泛应用于各种领域，如制造业、生命科学、医学等领域。

一、光电检测的原理光电检测的原理是利用光电器件将光信号转化为电信号，然后通过电路对电信号进行处理，从而实现对光信号的检测和分析。

常见的光电器件包括光电二极管、光敏电阻、光电子倍增管、光电晶体管等。

这些器件都是通过光电效应将光信号转化为电信号。

其中，光电二极管和光敏电阻适用于光强检测，并且在环境光强变化较大时表现出较好的稳定性；光电子倍增管和光电晶体管适用于弱光信号检测，并且可以提高信号的增益和灵敏度。

二、光电检测的应用领域1. 制造业中的光电检测制造业中的光电检测主要是通过对产品的外观进行检测和分类。

例如，利用光电传感器对印刷品进行检测，检测印刷品的颜色、位置和质量等方面。

此外，还可以利用光电检测技术来检测机器人在工作过程中的运动和位置，从而保证生产线的正常运行。

2. 生命科学中的光电检测生命科学中的光电检测主要用于对细胞、分子和生物反应的研究。

例如，利用荧光探针和激光扫描共聚焦显微镜，可以对细胞进行活细胞成像；利用光谱学和红外光谱技术，可以对细胞、组织和血液等生物样品进行化学成分分析。

3. 医学中的光电检测医学中的光电检测主要用于医疗诊断和治疗。

例如，利用光相干层析成像技术，可以对眼部疾病进行检测和诊断；利用光动力疗法，可以对表皮瘤、糖尿病、癌症等疾病进行治疗。

三、光电检测技术的发展现状光电检测技术是一项高端技术，它不仅涵盖了科学领域中的众多前沿领域，而且在现代社会中得到广泛的应用。

目前，世界各国都在积极推进光电检测技术的研究和发展，探索其潜在的应用领域。

在我国，光电检测技术的应用已经越来越广泛。

例如，在制造业中，我国已经开始使用许多光电传感器对产品进行质量检测；在生命科学中，我国也开始利用光电显微技术开展一系列生物医学研究；在医疗领域中，我国也开始尝试利用光电检测技术来治疗眼部疾病。

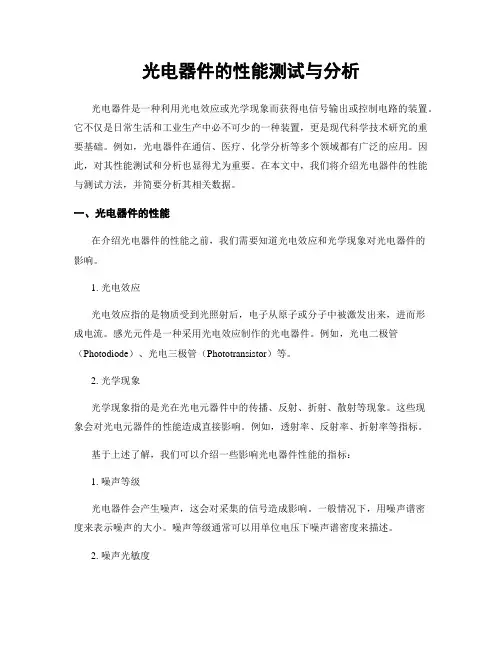

光电器件的性能测试与分析光电器件是一种利用光电效应或光学现象而获得电信号输出或控制电路的装置。

它不仅是日常生活和工业生产中必不可少的一种装置，更是现代科学技术研究的重要基础。

例如，光电器件在通信、医疗、化学分析等多个领域都有广泛的应用。

因此，对其性能测试和分析也显得尤为重要。

在本文中，我们将介绍光电器件的性能与测试方法，并简要分析其相关数据。

一、光电器件的性能在介绍光电器件的性能之前，我们需要知道光电效应和光学现象对光电器件的影响。

1. 光电效应光电效应指的是物质受到光照射后，电子从原子或分子中被激发出来，进而形成电流。

感光元件是一种采用光电效应制作的光电器件。

例如，光电二极管（Photodiode）、光电三极管（Phototransistor）等。

2. 光学现象光学现象指的是光在光电元器件中的传播、反射、折射、散射等现象。

这些现象会对光电元器件的性能造成直接影响。

例如，透射率、反射率、折射率等指标。

基于上述了解，我们可以介绍一些影响光电器件性能的指标：1. 噪声等级光电器件会产生噪声，这会对采集的信号造成影响。

一般情况下，用噪声谱密度来表示噪声的大小。

噪声等级通常可以用单位电压下噪声谱密度来描述。

2. 噪声光敏度光敏度是光电二极管接收到光照射后，输出电压（或电流）的变化量。

噪声光敏度是指在单位带宽内的噪声电压与光敏电流之比。

3. 温度敏感度和线性性温度敏感度是指器件在不同温度下输出信号的变化量。

线性范围是指器件输出与输入信号之间的线性关系。

4. 频率响应频率响应是指在不同频率下，光电器件输出信号的变化量。

这个指标对于采集快速变化的信号非常重要。

通常，频率响应可以用 3dB 带宽来衡量。

二、光电器件的测试方法在进行光电器件的测试之前，我们应该了解如何使用测试仪器。

主要的测试仪器有：1. 光源和光电探测器光源可以用光度计或光功率计进行校准。

光度计是测量光照度的仪器，光功率计可以测量光源的辐射功率。

光电二极管检测方法光电二极管是一种常用的光电器件，广泛应用于光电传感、光通信、光控制等领域。

在各种应用中，光电二极管的可靠性和性能检测至关重要。

本文将介绍光电二极管检测的方法，包括常用的电学参数测试、光学性能检测以及封装外观检查等方法。

一、电学参数测试1. 正向电压和正向电流测试在光电二极管的测试过程中，正向电压和正向电流是最基本的电学参数之一。

通过对光电二极管进行正向电压和正向电流测试，可以判断器件的导通性和电流特性，从而评估其正常工作状态。

测试时需要使用万用表或专业的半导体参数测试仪器，确保测试的准确性和可靠性。

2. 反向漏电流测试反向漏电流是光电二极管的重要参数之一，用于评估其在反向偏置时的性能。

通常情况下，反向漏电流应该较小，在一定的反向偏置下，对其进行测试，可以得到其漏电流的大小，判断器件是否存在漏电流异常现象。

3. 切换时间测试切换时间是指光电二极管从导通到截止或者从截止到导通的时间，也是其响应速度的一个重要指标。

切换时间测试通常需要应用脉冲信号，通过测量其上升时间和下降时间，可以评估光电二极管的响应速度和动态特性。

二、光学性能检测1. 光强测试光强是评估光电二极管输出光功率的重要参数，通常通过光功率仪器或者光功率计进行测试。

测试时需要选择合适的波长和工作条件，以获得准确的光强值。

2. 光谱响应测试光电二极管的光谱响应特性对于不同波长的光信号的响应程度提供了重要的参考。

通过光谱响应测试，可以了解器件在不同波长下的响应情况，进一步评估其光学性能。

3. 噪声测试光电二极管的噪声水平直接影响其在低光强环境下的性能表现。

通过噪声测试，可以评估器件在不同工作条件下的噪声水平，为其应用提供重要参考。

三、封装外观检查1. 外观检查外观检查是通过目测光电二极管的外观状态，包括器件是否存在损坏、污染、变形等情况，以评估其封装质量和完整性。

2. 引线焊接检查光电二极管的引线焊接质量直接影响其电气连接可靠性，通过对引线焊接进行检查，可以确保器件在使用过程中不会因引线连接故障而影响性能。

光电检测技术介绍光电检测技术是光学检测技术的一种，利用光电器件对光信号进行检测和测量。

光电检测技术的原理是将光能转化为电能，通过光电器件的输出电信号来反映光信号的强弱、波长、频率等特性，广泛应用于光学通信、光学仪器、生物医学、环境监测等领域。

光电检测技术的一大特点是灵敏度高、响应速度快。

光电器件如光电二极管、光敏电阻等，在光照下能够产生电流或电压信号，其输出与光信号的光强成正比。

这使得光电检测技术在较低光强下依然能够工作，并且可以实现快速的信号响应。

例如，在光学通信中，光电检测技术可以将光信号转化为电信号，进而进行数字信号的处理和传输。

另一个重要的特点是光电检测技术具有宽波长范围的特性。

光电器件的响应波长范围可以从紫外到红外，甚至达到远红外等波段。

这使得光电检测技术可以对不同波段的光信号进行检测，适用于不同领域的应用。

例如，光电检测技术在环境监测中可以测量大气中的紫外光和红外辐射，用于分析和监测环境中的污染物。

随着科技的发展，光电检测技术不断创新和改进。

现代光电检测技术结合了激光技术、光纤技术、图像处理等先进技术，进一步提高了检测的灵敏度和分辨率。

例如，光电检测技术在医学影像中可以利用激光扫描和图像处理技术，实现对人体组织的高清成像。

光电检测技术在生物医学领域也有广泛应用。

例如，光电检测技术可以用于检测人体的血液中激素、蛋白质等生化指标，达到快速、准确的诊断效果。

同时，光敏剂结合光电检测技术也常用于治疗癌症、皮肤病等疾病。

光电检测技术的应用为医学诊疗提供了新的手段。

除了上述领域，光电检测技术在工业检测、安防监控、光学仪器等领域也有广泛应用。

例如，光电检测技术可以用于检测物体的位置、距离、形状等参数，实现工业生产线上的自动化控制。

在安防领域，光电检测技术可以通过红外光或激光束对目标进行监测和跟踪，提供实时的视频监控。

总之，光电检测技术作为一种重要的光学检测技术，具有灵敏度高、波长范围宽、分辨率高等优点，广泛应用于光学通信、生物医学、环境监测、工业检测等领域。
