微机调速器4

YWT液压微机调速器（说明书)长沙市立川水电控制设备有限公司51、型号说明YWT系列数字式水轮机调速器是新型水轮机调速器，它采用了可编程技术、现代液压技术和数字化技术最新成果。

该调速器不仅技术指标先进，功能齐全,而且较常规油压的水轮机调速器结构更为简洁，机械液压部分由标准的工业液压件组成，运行可靠性高,维护简单。

由于这种采用标准液压件构成的调速器技术已经成熟，正在取代常规油压的中小型水轮机调速器。

YWT系列数字式水轮机调速器的规格型号详见下表：不同操作功（牛·米）对应的型号5000030000180001000060003000YWT-50000—16YWT—30000—16YWT-18000—16YWT—10000—16YWT—6000—16YWT-3000—16YWT的意义是： Y代表组合式－油压装置及执行部件在一起； W代表可编程调节器; T 代表调速器.型号的第二部分代表操作功。

型号的第三部分代表高油压。

见(图 A—1) Y W T-18000—16油压等级操作功（N. M）调速器微机或可编程组合式2、调速器组成a、 YWT系列可编程调节器：主要功能是测量机组和电网的频率; 按 PID规律对频差进行运算，产生具有PID规律的调节信号，实现频率、开度和功率多种调节模式，实现开停机操作和电气开限等功能.b、液压随动系统：其功能是将微机调节器的输出电气信号，通过数字阀及油缸成比例地转换机械位移信号；推动水轮机导水叶机构运动，控制进入水轮机水量，实现对转速和负载的调节，是调速器的执行机构.该调速器由三大部分组成, 其系统框图如图所示：可编程调节器YWT 系列数字式高油压水轮机调速器系统框图3、主要技术指标及参数整机主要技术性能及主要参数: a 、技术性能本调速器技术性能符合国家“水轮机调速器及油压装置技术条件” GB/T9652. 1—1997的要求，主要性能指标如下：转速死区 i x ＜0.08％导叶静态特性曲线非线性度＜3％甩25%负荷时， 导叶接力器不动时间 tq ＜0。

微机调速器介绍范文一、微机调速器的基本原理二、微机调速器的工作原理信号输入：用户可以通过面板键盘或上位机，输入电机的运行参数，如转速设定值、转矩设定值等。

调速：控制器根据用户输入的设定值，生成相应的控制信号，通过变频器将电压的频率和幅值进行调节，从而控制电机的转速和转矩。

反馈控制：控制器会不断接收电机的运行状态信号，并反馈给变频器进行调整，以保持电机的稳定运行。

这样就实现了对电机转速和转矩的精确控制。

三、微机调速器的特点及优势1.精确控制：微机调速器可以根据用户的要求，精确调节电机的转速和转矩，满足不同工况下的需求。

2.节能降耗：微机调速器能够根据负荷变化自动调节电机的转速，避免过高或过低的负载运行，从而降低能耗，提高效率。

3.减少机械损坏：微机调速器可以通过软启动和平稳减速来减小电机启停时的冲击，保护电机和传动装置。

4.提高生产效率：微机调速器能够实现快速启停、精确控制和精细调节，从而提高生产效率和产品质量。

5.多功能性：微机调速器具有多种控制模式和输入输出接口，可以适应不同的应用需求，并可以与其他自动化设备进行联动。

四、微机调速器的应用领域1.机械设备：微机调速器广泛应用于各种机械设备中，如风机、水泵、输送带等，可以根据工况变化调整转速和转矩。

2.电动机驱动系统：微机调速器可以用于各种电动机驱动系统，如电动汽车、电梯、轨道交通等，实现对电机的精确控制。

3.变频空调：微机调速器可以实现空调压缩机的无级调速，根据室内外温度的变化自动调节转速，达到节能效果。

4.油田和石化行业：微机调速器常用于油田液压设备、石油钻井和起重设备等，能够减少能耗，提高工作效率。

5.电力系统：微机调速器可以用于电力系统的电机调速和负荷调整，提高系统的稳定性和可靠性。

五、微机调速器的发展趋势1.高性能：微机调速器的性能将不断提高，包括更高的转速范围、更低的噪音和振动、更高的精度等。

2.节能环保：微机调速器将更加注重节能和环保，推广使用高效节能的电机和驱动系统。

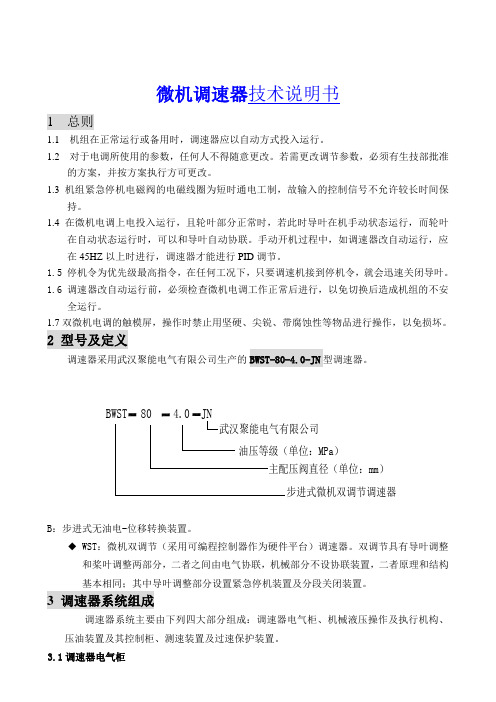

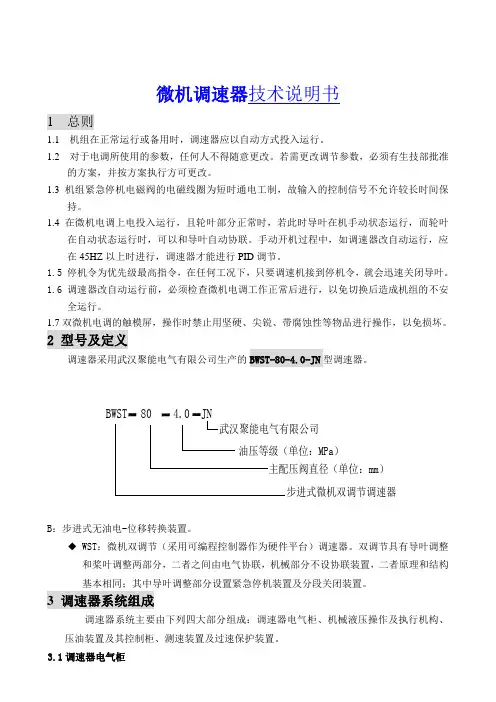

微机调速器技术说明书1 总则1.1 机组在正常运行或备用时，调速器应以自动方式投入运行。

1.2 对于电调所使用的参数，任何人不得随意更改。

若需更改调节参数，必须有生技部批准的方案，并按方案执行方可更改。

1.3机组紧急停机电磁阀的电磁线圈为短时通电工制，故输入的控制信号不允许较长时间保持。

1.4 在微机电调上电投入运行，且轮叶部分正常时，若此时导叶在机手动状态运行，而轮叶在自动状态运行时，可以和导叶自动协联。

手动开机过程中，如调速器改自动运行，应在45HZ 以上时进行，调速器才能进行PID 调节。

1.5 停机令为优先级最高指令，在任何工况下，只要调速机接到停机令，就会迅速关闭导叶。

1.6 调速器改自动运行前，必须检查微机电调工作正常后进行，以免切换后造成机组的不安全运行。

1.7双微机电调的触模屏，操作时禁止用坚硬、尖锐、带腐蚀性等物品进行操作，以免损坏。

2 型号及定义调速器采用武汉聚能电气有限公司生产的BWST-80-4.0-JN 型调速器。

80 4.0BWST 主配压阀直径（单位：mm）武汉聚能电气有限公司油压等级（单位：MPa）JN步进式微机双调节调速器B ：步进式无油电-位移转换装置。

◆ WST ：微机双调节（采用可编程控制器作为硬件平台）调速器。

双调节具有导叶调整和桨叶调整两部分，二者之间由电气协联，机械部分不设协联装置，二者原理和结构基本相同；其中导叶调整部分设置紧急停机装置及分段关闭装置。

3 调速器系统组成调速器系统主要由下列四大部分组成：调速器电气柜、机械液压操作及执行机构、压油装置及其控制柜、测速装置及过速保护装置。

3.1调速器电气柜调速器电气柜主要由调速器220V交、直流电源模块及开关，PLC调节器，通讯模块，MT510T型触摸屏，机组转速表，导叶开度表，桨叶开度表，紧急停机指示灯，接力器锁定投入指示灯，接力器锁定拔出指示灯，机手动按钮，自动按钮，电手动按钮，开度增按钮，开度减按钮，各继电器等组成。

WZTS—1型可编程微机调速器说明书目录A 总体概论一、概述 (4)二、主要功能 (4)三、主要参数和技术性能 (5)四、主要特点 (6)B 电气部分一、概述 (6)1 整机的主要性能 (6)2 电气部分主要技术性能 (7)3 结构形式 (7)4 调速器电气部分主要特点 (7)二、电气部分硬件构成 (8)1 电气部分系统配置 (8)2 PLC主机模块CPU 224XP CN (9)3触摸式字符型操作终端E-view MD204L (9)4集成智能可控整流模块MJYS-QKZL-30 (9)三、简单原理 (10)1 调速器的调节特性 (11)2 开机特性 (12)3 停机特性 (13)四、人机界面(智能显示单元) (14)1 触摸式字符型显示操作终端 (14)2 指示灯显示 (16)3 开关按钮操作 (16)五、运行操作 (17)1 微机调速器的运行状态 (17)2 电气部分操作介绍 (18)六、电气部分维护及故障处理 (18)1 一般维护 (18)2 故障类型与处理 (19)C 相关图纸1、直流电动机控制回路接线2、WZTS—1型调速器屏后接线及端子图3、WZTS—1型调速器机箱内部接线图A 总体概论一、概述：WZTS—1型微机调速器是适用于高校模拟实验电厂发电机组数字监控平台的配套装置。

主要部件均采用知名厂家产品，技术成熟、可靠。

调速器具有较为完备的功能，技术先进，抗干扰能力强，可靠性较高，完全满足高校模拟实验电厂发电机组对调速器的各项技术要求。

此外，该微机调速器采用高性能可编程控制器——德国西门子公司的S7-200系列PLC作为硬件主体，平均无故障时间MTBF≥50000小时，装置可靠性高；以触摸式字符型带背光源操作终端作为人机界面，现场操作简便；采用先进的集成静止变流模块，实现了微机调速器的全数字式控制；具有485总线接口，可实现远方监控功能。

二、主要功能1、自动调节与控制功能：◆转速调节：在同步发电机空载运行时，可实现机组转速的调整，与自动准同期装置配合，能实现快速并网。

可编程微机调速器说明书可编程微机调速器说明书目第一章 总体概论录一、 概述…………………………………………………………………3 二、 型号说明……………………………………………………………3 三、 主要功能 四、 主要参数和技术性能………………………………………………6 五、 主要特点……………………………………………………………7第二章“四无”型可编程微机调速器的系统结构和工作原理 四无”一、 系统结构框图………………………………………………………8 二、 系统工作原理………………………………………………………8第三章“四无”型可编程微机调速器系统配置 四无”一、 电气系统配置………………………………………………………15 二、 机械系统配置………………………………………………………16第四章“四无”型可编程微机调速器电气系统 四无”一、 概述…………………………………………………………………17 二、 电气部分主要系统配置简单介绍…………………………………19 三、 人机界面（智能显示单元）………………………………………21 四、 运行操作……………………………………………………………26 五、 电气部分维护及故障处理…………………………………………29第五章“四无”型可编程微机调速器机械液压系统 四无”一、 概述…………………………………………………………………32 二、 主要部件介绍………………………………………………………34 三、 装配和调整…………………………………………………………38-1-可编程微机调速器说明书第一章 总体概论一、概述水轮机微机调速器是在二十世纪七十年代电液调速器的基础上发民起来的 新型水轮机调速器。

随着计算机技术和控制理论的发展，水轮机调速器技术也不 断的发展和提高，可靠性和调节品质已完全能够满足电厂无人值班、少人职守的 要求。

WW(S)T 系列“四无”型可编程微机调速器是本公司的最新产品，它是在本 公司生产的 KZW(S)T 系列块式直连型微机调速器的基础上，应用了本公司发明 的最新国家重点专利技术——无油 “电液转换器” 改进而成。

SDT200水轮机微机调速器说明书编写：李书明陈军审核：史恒批准：郭效军国电南京自动化股份有限公司一九九九年二月目录1 概述 (1)2 硬件配置 (3)3软件结构 (3)4操作说明 (4)5 机械结构形式 (7)6 电柜原理图和端子布置图 (7)一．概述SDT200水轮机调速器是以可编程控制器(PLC)为调节控制核心的新型水轮机微机调速装置,配以现代控制理论为核心的软件,与水轮机的电液执行机构组成水轮机调速系统。

该种型号的调速器适用于各种不同容量的混流式水轮发电机组和轴流转桨式水轮发电机组的调节控制。

与其它类型调速器相比，具有可靠性高，可维护性好，性能价格比高的优点。

1．规格和主要技术指标型号：SDT200系统结构：微机调节+电液随动系统调节规律：变结构、变参数并联PID控制微机型式：PLC（PLC形式可选GE系列、MODICON系列、三菱系列）测频方式：数字测频，2-100 Hz测频分辨率：0.00125 Hz/1LSB比例增益：Kp= 0-10积分增益：Ki= 0-5微分增益：Kd= 0-10永态转差系数：bp=0-10%人工转速死区：0-10%模数与数模转换分辨率：12 位电柜输出：电压±10 V，电流±0.2 A供电电源：交流 220 V 和直流 220 V 并联供电电液转换器：环喷式、双锥式或其他型式电液伺服阀主接力器反馈：线位移传感器电气反馈转速死区：〈=0.03%接力器不动时间: <=0.2 s2．主要功能2．1 自动调节和控制功能1．以最佳过程起动水轮发电机组，启动过程可使机组频率跟踪电网频率；也可以按给定频率启动。

2．保证水轮发电机组稳定运行于下列工况:单机空载运行；与大电网或地区电网并列运行；调相运行；手动运行；3．最佳过程使机组停机，根据需要可实现分段关闭过程。

4．能够根据机组运行工况、水头、导叶开度等因素实现变结构、变参数适应式PID自动调节。

5．可以在线修改调节参数，不会引起机组负荷冲击。
