管件管材第一章非金属管材第一节 UPVC给排水管材材质：UPVC即硬质聚氯乙烯。
属一种环保型的化学建材，可用于给水和排水用，作给水用时温度一般不超过80摄氏度。
规格：给水有直径16mm, 20mm, 25mm, 32mm, 40mm, 50mm, 60mm, 75mm, 90mm, 110mm。
常用的有20mm和25mm；排水有直径50mm, 75mm, 110mm，160mm，200mm，常用的有50mm, 110mm。
优点：●耐腐蚀，耐老化，使用寿命长（50年以上）。
●抗冲击性强，机械强度高，能承受高压，高拉伸强度。
●内壁光滑，流体阻力小，不结垢，不阻塞，。
（较铸铁管的流量能提高30~40%）●重量轻，易运输，易安装保养，安装强度低。
●价格较低，使用经济。
●水质安全卫生，且具有很好的水密性。
安装方法及注意事项：●选用细齿锯或专用UPVC断管具，将管材按要求尺寸均匀垂直切开，然后倒角。
●用板锉将断口毛刺和毛边去掉，将承插口处粘接表面的灰尘和油脂清洗干净。
●用毛刷将粘合剂均匀且迅速地涂抹在承插口的粘接表面。
●将两根管材或管材和管件的中心找准，迅速将插口插入承口并转1/4圈，保持至少10秒钟不动。
●用布擦去管材外面多余的粘接剂，在连接好2小时后方可通水试压。
第二节 PPR管材。
优势：耐电化腐蚀力强；导热系数低；噪音低；无毒无害；抗静电；压力损失小；体轻类全，安装简单方便；使用寿命长等。
应用领域：●民用建筑的冷热水给水设施，如：住宅，医院，宾馆，办公楼，学校等●食品，化工，电子行业输送各类腐蚀性流体。
●纯净水及矿泉水等饮用水生产系统管网●空调设备用管●住宅取暖用管●太阳能设施的管网●农业，园林用管网第三节 PVC软管聚氯乙烯（PVC）是通过石油或电石经化学反应，煅烧形成的一种白色粉末，再经过工厂添加增塑剂，稳定剂，抗老化剂，阻燃剂等，在180~200摄氏度温度下挤出，造粒得到的软质颗粒即为PVC管材的原料。

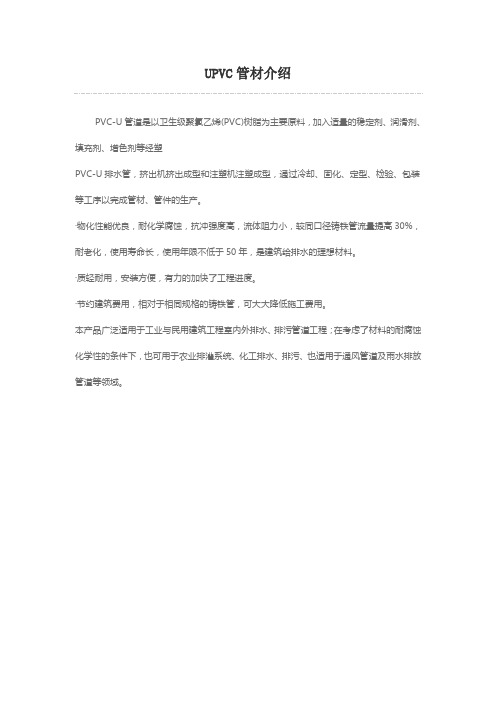

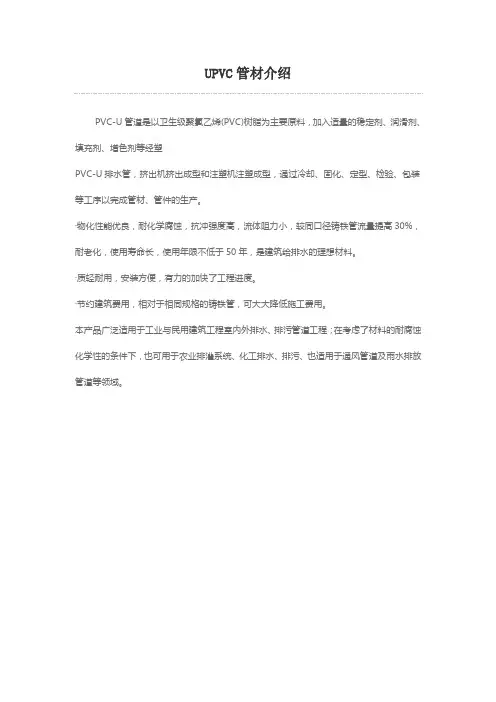

UPVC管材介绍
PVC-U管道是以卫生级聚氯乙烯(PVC)树脂为主要原料，加入适量的稳定剂、润滑剂、填充剂、增色剂等经塑
PVC-U排水管，挤出机挤出成型和注塑机注塑成型，通过冷却、固化、定型、检验、包装等工序以完成管材、管件的生产。
·物化性能优良，耐化学腐蚀，抗冲强度高，流体阻力小，较同口径铸铁管流量提高30%，耐老化，使用寿命长，使用年限不低于50年，是建筑给排水的理想材料。
·质轻耐用，安装方便，有力的加快了工程进度。
·节约建筑费用，相对于相同规格的铸铁管，可大大降低施工费用。
本产品广泛适用于工业与民用建筑工程室内外排水、排污管道工程；在考虑了材料的耐腐蚀化学性的条件下，也可用于农业排灌系统、化工排水、排污、也适用于通风管道及雨水排放管道等领域。
UPVC
--聚氯乙烯，为特殊的高分子材料，具有良好的抗老化、耐酸碱及化学稳定性，并符合NSF美国声音用水标准。
UPVC（SCH80）的物性表
UPVC管件
1. UPVC直接头(S*S)
UPVC直接头(S*S)规格表
2.UPVC直接头(T*T)
UPVC直接头(T*T)规格表
3. UPVC三通（S*S）
UPVC三通（S*S）规格表
4.UPVC长口大小头（S*S）
UPVC长口大小头（S*S）规格表
5.UPVC异径接头（卜申）（S*S）
UPVC异径接头（卜申）（S*S）规格表
6.UPVC异径接头（卜申）（S*T）
UPVC异径接头（卜申）（S*T）规格表
7.UPVC外牙接头（阀接头，MPT）(S*T)
UPVC外牙接头（阀接头，MPT）(S*T)规格表
8.UPVC内牙接头（S*T）
UPVC内牙接头（S*T）规格表
9.UPVC管帽
UPVC管帽规格表
10.UPVC45°弯头（S*S）UPVC45°弯头（S*S）规格表
11.UPVC90°弯头（S*S）
UPVC 90°弯头（S*S）规格表
12.UPVC90°弯头（T*T）
UPVC 90°弯头（T*T）规格表 13. UPVC 90°龙口（S*T）
UPVC90°弯头（T*T）规格表
盛年不重来，一日难再晨。
及时宜自勉，岁月不待人。

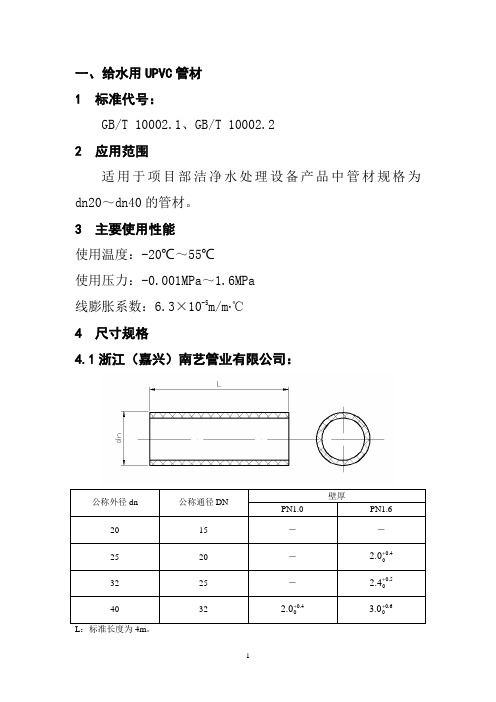

一、给水用UPVC管材1 标准代号：GB/T 10002.1、GB/T 10002.22 应用范围适用于项目部洁净水处理设备产品中管材规格为dn20～dn40的管材。
3 主要使用性能使用温度：-20℃～55℃使用压力：-0.001MPa～1.6MPa线膨胀系数：6.3×10-5m/m∙℃4 尺寸规格4.1浙江（嘉兴）南艺管业有限公司：公称外径dn 公称通径DN壁厚PN1.0 PN1.620 15 －－25 20 －4.000.2+ 32 25 －5.004.2+ 40 32 4.000.2+6.000.3+标注示例：给水用UPVC管材公称外径25，承压1.6MPa的标记示例：序号名称规格型号计量单位数量初次询价价格参考供货厂家备注1 UPVC管材dn25 浙江南艺PN1.6MPa4.2上海佑利积水管业有限公司：公称外径dn 公称通径DN 长度L管系列S12.5 S8公称压力1.0MPa 1.6MPa壁厚及偏差20 15 4000 －4.000.2+25 20 4000 －5.002.2+32 25 4000 －5.004.2+40 32 4000 4.000.2+5.000.3+标注示例：给水用UPVC管材公称外径25，承压1.6MPa的标记示例：序号名称规格型号计量单位数量初次询价价格参考供货厂家备注1 UPVC管材dn25 上海佑利PN1.6MPa二、异径三通1 标准代号：GB/T 10002.1、GB/T 10002.22 应用范围适用于项目部洁净水处理设备产品中异径三通规格为20×15～40×32的异径三通。
3 主要使用性能使用温度：-20℃～55℃使用压力：-0.001MPa～1.6MPa线膨胀系数：6.3×10-5m/m∙℃4 尺寸规格4.1 浙江（嘉兴）南艺管业有限公司：公称外径dn1×dn2 公称通径DND L M L1 L232×20 25×15 40 36 35 22 17 40×25 32×20 50 43 43 26 19标注示例：异径三通公称外径（dn1×dn2）32×20的标记示例：序号名称规格型号计量单位数量初次询价价格参考供货厂家备注1 异径三通dn32×20 浙江南艺4.2 上海佑利积水管业有限公司：公称通径DNd1 d2 D1 D2 l1 l2 L1 L2 20×15 25 20 31 25 19 16 31 30.525×15 32 20 45 29 30.5 24 49 4525×20 32 25 39.4 32 23 19 38.5 37.532×20 40 25 49 32 26 19 42 41.532×25 40 32 49 39.4 32 22 45.5 4540×20 50 25 60.5 31 32 19 49 4740×25 50 32 60.5 39.4 32 23 52 5140×32 50 40 60.5 49 32 26 56 54.5标注示例：异径三通公称通径DN25×20的标记示例：序号名称规格型号计量单位数量初次询价价格参考供货厂家备注1 异径三通DN25×20 上海佑利三、三通1 标准代号：GB/T 10002.1、GB/T 10002.22 应用范围适用于项目部洁净水处理设备产品中三通规格为15～32的三通。
UPVC
--聚氯乙烯，为特殊的高分子材料，具有良好的抗老化、耐酸碱及化学稳定性，并符合NSF美国声音用水标准。
UPVC（SCH80）的物性表
UPVC管件
1. UPVC直接头(S*S)
UPVC直接头(S*S)规格表
2.UPVC直接头(T*T)
UPVC直接头(T*T)规格表
3. UPVC三通（S*S）
UPVC三通（S*S）规格表
4.UPVC长口大小头（S*S）
UPVC长口大小头（S*S）规格表
5.UPVC异径接头（卜申）（S*S）
UPVC异径接头（卜申）（S*S）规格表
6.UPVC异径接头（卜申）（S*T）
UPVC异径接头（卜申）（S*T）规格表
7.UPVC外牙接头（阀接头，MPT）(S*T)
UPVC外牙接头（阀接头，MPT）(S*T)规格表
8.UPVC内牙接头（S*T）
UPVC内牙接头（S*T）规格表
9.UPVC管帽
UPVC管帽规格表
10.UPVC45°弯头（S*S）
UPVC45°弯头（S*S）规格表
11.UPVC90°弯头（S*S）
UPVC90°弯头（S*S）规格表
12.UPVC90°弯头（T*T）
UPVC90°弯头（T*T）规格表
13. UPVC90°龙口（S*T）
UPVC90°弯头（T*T）规格表。
公称PN16（GB 4216.4-84)PN10 (GB 4216.4 -84)PN6(GB 4216.3 - 84)通径外圆孔距螺栓孔数外圆孔距螺栓孔数外圆孔距螺栓孔15 95 65 M12 420 105 75 M12 425 115 85 M12 432 140 100 M16 440 150 110 M16 4 150 110 M16 4 130 100 M1250 165 125 M16 4 165 125 M16 4 140 110 M1265 185 145 M16 4 185 145 M16 4 160 130 M1280 200 160 M16 8 200 160 M16 8 190 150 M16 100 220 180 M16 8 220 180 M16 8 210 170 M16 125 250 210 M16 8 250 210 M16 8 240 200 M16 150 285 240 M20 8 285 240 M20 8 265 225 M16 200 340 295 M20 12 340 295 M20 8 320 280 M16 250 405 355 M24 12 395 350 M20 12 375 335 M16 300 460 410 M24 12 445 400 M20 12 440 395 M20 350 520 470 M24 16 505 460 M20 16 490 445 M20 400 580 525 M27 16 565 515 M24 16 540 495 M20DIN PN10 \ JIS 10K \ANSI 150LBS 法兰尺寸对照表尺寸1/2" 3/4" 1" 11/4"11/2" 2" 21/2" 3" 4" 5" 6"承插DIN 20 25 32 40 50 63 75 90 110 140 160 2 ANSI 21.3 26.7 33.4 42.2 48.3 60.3 73 88.9 114.3 141.3 168.3 21口径JIS 22 26 32 38 48 60 76 89 114 140 165 2螺孔距DIN 65 75 85 100 110 125 145 160 180 210 240 2 ANSI 60 70 79 89 98 121 140 152 191 215.9 241 2 JIS 70 75 900 100 105 120 140 150 175 210 240 2螺 DIN 4-14 4-18 8-18 8 孔 ANSI 4-16 4-19 8-19 8-22数/直 JIS 4-15 4-19 8-19 8-23 12 径法 DIN 95 105 115 140 150 165 185 200 220 250 285 3兰 ANSI 89 98 108 117 127 152 178 191 229 254 284 3 外圆JIS 95 100 125 135 140 155 175 185 210 250 280 3 直径一、各种标准法兰尺寸对照SCH-80 UPVC管规范3-11管材最小厚度(mm)及常温下最小工作压力(PSI) 尺寸1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" 6" 8" 10" 12"厚度3.7 3.9 4.5 4.8 5.0 5.5 7.0 7.6 8.5 10.9 12.7 15.0 17.4压力850 690 630 520 470 400 420 370 320 280 250 230 230SCH80 UPVC管材 1 PSI =1磅/平方英寸=0.07KG/平方厘米尺寸 D 平均外径t 最小厚度压力等级PSI 常温下建议支撑间隔(米)1/2" 21.3 3.7 850 1.33/4" 26.7 3.9 690 1.51" 33.4 4.6 630 1.61-1/4" 42.2 4.9 520 1.81-1/2" 48.3 5.1 470 1.82" 60.3 5.5 420 1.92-1/2" 73.0 7.1 400 2.23" 88.9 7.6 370 2.24" 114.3 8.6 320 2.25" 141.3 9.5 290 2.76" 168.3 11.0 280 2.88" 219.1 12.7 250 3.110" 273.1 15.1 230 3.312" 323.9 17.5 230 3.6DIN UPVC 管材PN16给水管尺寸 D 平均外径t 厚度压力等级PSI 常温下建议支撑间隔(米)1/2" 20 2.0-2.4 1.13/4"25 2.0-2.5 1.21"32 2.4-3.0 1.41-1/4"40 3.0-3.7 1.41-1/2"50 3.7-4.5 1.6 2"63 4.7-5.6 1.916KG/平方厘米2-1/2"75 5.6-6.6 2.0 3"90 6.7-7.8 2.24"1107.2-8.4 2.55"1408.3-9.6 2.86"1609.5-11.0 3.08"22510.7-12.4 3.5 10"25014.8-17.1 4.0 12"31518.7-21.6 4.2PN10给水管尺寸 D 平均外径t 厚度压力等级PSI 常温下建议支撑间隔(米) 1/2"\\\3/4"\\\1"\\\1-1/4"40 2.0-2.4 1.41-1/2"50 2.4-2.9 1.5 2"63 3.0-3.5 1.72-1/2"75 3.6-4.2 1.910KG/平方厘米3"90 4.3-5.0 2.14"110 4.8-5.6 2.35"140 6.1-7.12.66"1607.0-8.12.88"2259.8-11.33.310"25010.9-12.63.712"31513.7-15.83.9PN16化工级尺寸 D 平均外径t 厚度压力等级PSI 常温下建议支撑间隔(米) 1/2"20 2.3-2.8 1.13/4"25 2.8-3.316KG/平方厘米 1.21"32 3.6-4.2 1.41-1/4"40 3.0-3.5 1.41-1/2"50 3.7-4.2 1.6 2"63 4.7-5.4 1.92-1/2"75 5.5-6.3 2.0 3"90 6.6-7.5 2.24"1108.1-9.210KG/平方厘米 2.55"14010.3-11.6 2.86"16011.8-13.2 3.08"22516.6-18.5 3.510"25018.4-20.5 4.012"31522.2-25.8 4.2国标DIN UPVC 90度弯头DIN UPVC 90度弯头Nominal OutsideDia Socket Type Structural Diameter Size Do d1 I J1/2" 26 20 16 113/4" 32 25 19 13.51" 41 32 22 181-1/4" 50.5 40 26 221-1/2" 63 50 31 272" 78.5 63 38 33.52-1/2" 93 75 44 41.63" 112 90 51 484" 128.5 110 61 58国标DIN UPVC 45度弯头DIN UPVC 45度弯头Nominal OutsideDia Socket Type Structural Diameter Size Do d1 I J 1/2" 27 20 16 53/4" 33 25 19 61" 41.5 32 22 7.51+1/4" 51 40 25.5 9.51+1/2" 61.3 50 31 11.5 2" 77.5 63 37.5 142+1/2" 92 75 43 17.5 3" 110 90 50 204" 126.7 110 60.5 24.5国标DIN UPVC 外丝接头DIN UPVC 外丝接头Nominal OutsideDia Socket Type Structural Diameter Size Do d1 d2 I d L1/2" 27 20 163/4" 33 25 191" 41.5 32 221-1/4" 51 40 25.51-1/2" 61.3 50 312" 77.5 63 37.5国标DIN UPVC 内丝接头DIN UPVC 内丝接头Nominal OutsideDia Socket Type Structural Diameter Size Do d1 d2 I L1/2" 25 20 15.2 16 353/4" 32.8 25 19 19 411" 41.4 32 25.1 22 471-1/4" 51 40 31.7 26 551-1/2" 61.3 50 38.8 31 652" 77.6 63 48 38 79.5DIN UPVC 异径接头（大小头）DIN UPVC 异径接头（大小头）Nominal Outside Dia Socket Type Structural Diameter Size D1 d1 D2 d3 L3/4"-1/2" 32 25 25 20 411"-1/2" 40 32 25 20 521"-3/4" 40 32 32 25 551+1/4"-1/2" 50 40 25 20 601+1/4"-3/4" 50 40 32 25 631+1/4"-1" 50 40 40 30 661+1/2"-3/4" 63 50 32 25 721+1/2"-1" 63 50 40 32 761+1/2"-1+1/4" 63 50 50 40 802"-1" 75 63 40 32 842"-1+1/4" 75 63 50 40 882"-1+1/2" 75 63 63 50 932+1/2"-1+1/4" 90 75 50 40 1002+1/2"-1+1/2" 90 75 63 50 1052+1/2"-2" 90 75 75 63 1123"-1+1/2" 110 90 63 50 1183"-2" 110 90 75 63国标DIN UPVC 三通DIN UPVC 三通Nominal OutsideDia Socket Type Structural Diameter Size Do d1 I d1/2" 26 20 1615.83/4" 32 25 1919.61" 41 32 22251-1/4" 50.5 40 2631.21-1/2" 63 50 3138.82" 78.5 63 3849.32-1/2" 93 75 44583" 112 90 51704" 128.5 110 6194.35" 163 140 76 6" 186160 86由令* 接口：牙口、平口* 规格：Schedule 80、DIN* 使用成本低廉、拆装容易* 可用于承接各种型式之管路Size32mm40mm65mmNom.15mm20mm25mm50mm80mm100mm1-1-2-1/2"3/4"1"2"3"4"1/4"1/2"1/2"NPT141411.511.511.511.5888 Thd./inBSPT141411111111111111d121.725.731.6737.5747.5459.4475.8788.83113.2 JIS d222.326.332.3338.4348.4660.5676.689.6114.7 I22.225.428.631.834.938.144.4547.6384d121.326.733.542.248.260.375.188.8114.1 BS d221.526.933.742.448.460.575.389.1114.5 I16.519.522.527303644.4547.6357.15d121.2326.5733.2742.0448.1160.1772.8588.7114.1 ANSI d221.5426.8733.6542.4248.5660.6373.3889.31114.8 I22.2225.428.5831.7534.9338.144.4547.6357.15d120.125.132.140.150.163.175.190.1110.1 DIN d220.325.332.340.350.363.375.390.3110.4 I161922263138445161 d3131823.53039496375100 D131374554657891107145 D24655668298120139155225 L546269858795114126160DIN UPVC 直管件Nominal OutsideDia Socket Type Structural DiameterSize Do d1 d2 I L1/2" 25 20 15.2 16 353/4" 32.8 25 19 19 411" 41.4 32 25.1 22 471-1/4" 51 40 31.7 26 551-1/2" 61.3 50 38.8 31 652" 77.6 63 48 38 79.52-1/2" 91.8 75 58.6 44 91.53" 110.3 90 69.5 50.5 106.24" 126.7 110 94.6 60.6 127.7DIN UPVC 异径补芯(短缩接头)Nominal OutsideDia Socket TypeSize D d1/2" 25 203/4" 32 251" 40 321+1/4" 50 401+1/2" 63 502" 75 632+1/2" 90 753" 110 90DINUPVC 法兰SIZE 15mm 20mm 25mm 32mm 40mm 50mm 65mm 80mm 100mm 12Nom.1/2"3/4"1"1-1/4"1-1/2"2"2-1/2"3"4"D195105115140150165185200220D2657585100110125145160180D327334150617690108131D4354452566684105118140d11621283645576982102d220.325.332.340.350.363.375.390.3110.4 1 d320.125.132.140.150.163.175.190.1110.1 1 d42025324050637590110 h161922263138445161h11516.31921.421.4通孔通孔通孔通孔L192225293441475666L1192222232326283033 T121414141616161818n-∮e4-144-144-144-184-184-184-188-188-18 N1/2"3/4"1"1-1/4"1-1/2"2"2-1/2"3"4"r 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5c 1.5*45"1.5*45"1.5*45"1.5*45"1.5*45"1.5*45"1.5*45"1.5*45"1.5*45"1.Nom.1/2"3/4"1"1-2"1-SIZE1/4"1/2"D46 55 66 82 98 120d221.23 26.57 33.27 42.04 48.11 60.17 ANSI d121.54 26.87 33.65 42.42 48.56 60.63 I22.22 25.4 28.58 31.75 34.93 38.1d221.7 25.7 31.67 37.57 47.54 59.44 JIS d122.3 26.3 32.33 38.43 48.46 60.56 I22.2 25.4 28.6 31.8 34.9 38.1d220.1 25.1 32.1 40.1 50.1 63.1 DIN d120.3 25.3 32.3 40.3 50.3 63.3I16 19 22 26 31 38 L192 221 248 325 333 372L154 62 69 85 89 95H92 111 128 160 170 203VP-900简单型球阀* 尺寸：1/2" ~ 4"* 接口：牙口、平口* 测试压力：225 PSI* 工作压力：150 PSI* 操作方便；使用成本低廉。
upvc规格参数摘要：1.什么是UPVC2.UPVC 的规格参数3.UPVC 的优点4.UPVC 的应用领域正文：一、什么是UPVCUPVC，全称“Unplasticized Polyvinyl Chloride”，即硬质聚氯乙烯，是一种常见的塑料材料。
它具有良好的耐腐蚀性、抗老化性能和阻燃性能，在建筑、装饰、化工等领域得到广泛应用。
二、UPVC 的规格参数1.尺寸：UPVC 的尺寸通常包括长、宽、厚三个参数。
常见的规格有1500mm×500mm×10mm 等。
2.颜色：UPVC 的颜色多样，常用的有白色、灰色、蓝色等。
颜色选择可以根据实际应用场景和个人喜好进行。
3.性能：UPVC 的性能指标主要包括拉伸强度、断裂伸长率、硬度、耐磨性等。
这些性能指标决定了UPVC 的使用寿命和稳定性。
三、UPVC 的优点1.耐腐蚀性强：UPVC 具有很好的耐酸碱性能，可以抵抗大多数化学物质的侵蚀。
2.抗老化性能好：UPVC 在室外环境下，经过长时间风吹日晒，仍能保持良好的性能。
3.阻燃性能：UPVC 具有自熄性，遇火燃烧时，火势不会蔓延。
4.施工方便：UPVC 具有良好的焊接性能，可以采用热熔焊接方式进行连接，施工便捷。
四、UPVC 的应用领域1.建筑领域：UPVC 广泛应用于建筑行业的排水系统、门窗、围墙等。
2.装饰领域：UPVC 可用于制作各种装饰品，如雕塑、花坛等，兼具实用性与美观性。
3.化工领域：UPVC 在化工行业中可用作防腐管道、泵、阀等设备。
4.其他领域：UPVC 还应用于广告制作、电子产品等领域。
综上所述，UPVC 作为一种经济实用的塑料材料，凭借其优良的性能和广泛的应用领域，受到各行业的青睐。

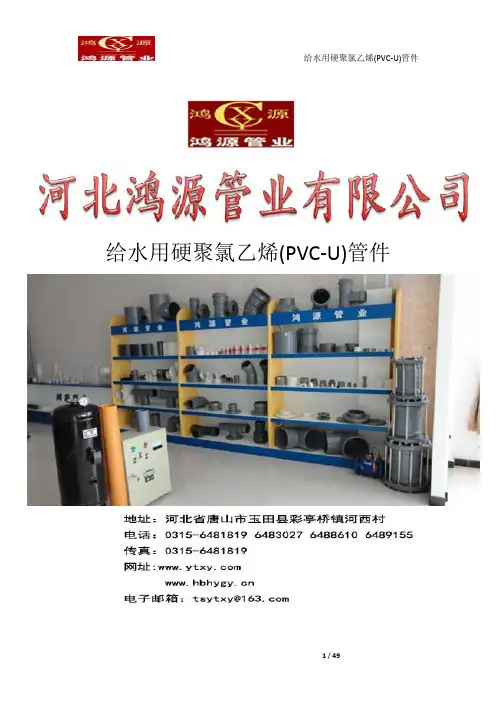

给水用硬聚氯乙烯(PVC-U)管件
PVC-U给水管件特点：
1、质轻，搬运装卸便利：PVC材质很软轻，搬运、装卸，施工便利，可节省人工。
2、耐化学药品性优良：PVC-U给水管件具有耐酸、耐碱、耐腐蚀性。
3、流体阻力小：PVC-U给水管件壁面光滑，对流体之阻力小，其粗糙系数仅为0.009
4、机械强度大：PVC-U给水管件之耐水压强度，耐外压强度、耐冲击强度等均甚良好，适用于各种条件
5、不影响水质：PVC-U给水管件由溶解试验证实不影响水质，为目前自来水配管之最佳管件。
6、施工简易：PVC-U给水管件之接合施工迅速容易，故施工工程
7、PVC-U给水管件分为粘接管件、法兰管件、螺纹管件承插管件，应用灵活。
给水用硬聚氯乙烯pvc-u管件国家标准GB/T10002.2-2003。
UPVC室外排水管1. 简介UPVC室外排水管是一种常用的排水系统，能有效处理室外排水和污水。
UPVC （Unplasticized Polyvinyl Chloride，非增塑聚氯乙烯）是一种硬质塑料材料，具有很强的耐腐蚀性，因此适用于室外环境。
它由聚氯乙烯树脂制成，是一种经过特殊处理的硬质塑料管道。
2. 特性•耐腐蚀性：UPVC室外排水管具有极高的耐腐蚀性，能够在室外恶劣环境下长时间使用。
•耐高温性：UPVC材料具有良好的耐高温性能，可在高温环境下使用。
•抗冲击性：UPVC室外排水管具有较高的抗冲击性，不易破裂，能够承受外力冲击。
•不导电：UPVC材料是非导电材料，能有效避免电流通过管道而产生腐蚀。
•轻质：UPVC室外排水管相对较轻，安装方便且节省人力成本。
•长寿命：UPVC室外排水管具有较长的使用寿命，可达到20年以上。
3. 适用范围UPVC室外排水管广泛应用于以下领域：•建筑排水系统：用于室外建筑物的卧式和立式排水系统，包括屋顶雨水排放、室外道路排水、地下管道等。
•道路排水系统：用于道路、广场、停车场等室外场所的排水系统，有效排除积水，防止路面损坏。
•农田排水系统：用于农田的排水设施，提供农作物的生长环境，排除多余的雨水和灌溉水。
•园林景观排水系统：用于园林景观的排水，包括水池、喷泉、人工湖等的排水系统。
•工业排水系统：用于工业厂房的排水系统，包括废水排放、雨水排放等。
4. 安装注意事项•UPVC室外排水管在安装过程中需要保证管道的坡度，以确保水流能够自由流动。
•管道连接采用橡胶密封圈或胶水固定，确保连接处密封性良好。
•在遇到交叉管道或管道弯曲处，需要使用弯头和三通等特殊配件。
•室外排水管应嵌入地面，以免受到外界物体的冲击，保护管道的安全性。
•在铺设管道时，应避免过多弯曲，以免影响水的流动和清理。
5. 维护与保养•定期清理排水口，避免积水堵塞。
•不要将有害物质排放到UPVC室外排水管中，以免腐蚀管道。
一、各种标准法兰尺寸对照SCH-80 UPVC管规范3-11管材最小厚度(mm)及常温下最小工作压力(PSI)尺寸1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" 6" 8" 10" 12" 厚度3.7 3.9 4.5 4.8 5.0 5.5 7.0 7.6 8.5 10.9 12.7 15.0 17.4压力850 690 630 520 470 400 420 370 320 280 250 230 230DIN UPVC 90度弯头Nominal OutsideDiaSocket Type Structural DiameterSize Do d1I J 1/2"26201611 3/4"32251913.5 1"41322218 1-1/4"50.5402622 1-1/2"63503127 2"78.5633833.5 2-1/2"93754441.6 3"112905148 4"128.51106158DIN UPVC 45度弯头Nominal OutsideDiaSocket Type Structural DiameterSize Do d1I J 1/2"2720165 3/4"3325196 1"41.532227.5 1+1/4"514025.59.5 1+1/2"61.3503111.5 2"77.56337.514 2+1/2"92754317.5 3"110905020 4"126.711060.524.5国标DIN UPVC 外丝接头DIN UPVC 外丝接头Nominal OutsideDiaSocket Type Structural DiameterSize Do d1d2I d L 1/2"2720163/4"3325191"41.532221-1/4"514025.51-1/2"61.350312"77.56337.5ANSI 美标SCH80 UPVC/CPVC 外丝接头SCH80 UPVC、CPVC 外丝接头Nominal OutsideDiaSocket Type Structural DiameterSize Do d1d2I d L NPT（牙/寸1/2"30.521.5421.2324.221450143/4"3526.8726.5727.40195014 1"4433.6633.2730.58245911.51-1/4"5442.4242.0434.75326111.51-1/2"6048.5648.1137.93387211.5 2"7360.6360.1741.10507711.52-1/2"8873.3872.8547.4561978 3"10589.3188.7050.63731048 4"132114.80114.1060.15961168国标DIN UPVC 内丝接头DIN UPVC 内丝接头NominalOutsideDiaSocket Type Structural Diameter Size Do d1d2I L1/2"252015.216353/4"32.825191941 1"41.43225.122471-1/4"514031.726551-1/2"61.35038.83165 2"77.663483879.5DIN UPVC 异径接头（大小头）DIN UPVC 异径接头（大小头）Nominal OutsideDiaSocket Type Structural DiameterSize D1 d1 D2 d3 L 3/4"-1/2"3225252041 1"-1/2"4032252052 1"-3/4"4032322555 1+1/4"-1/2"5040252060 1+1/4"-3/4"5040322563 1+1/4"-1"5040403066 1+1/2"-3/4"6350322572 1+1/2"-1"6350403276 1+1/2"-1+1/4"6350504080 2"-1"7563403284 2"-1+1/4"7563504088 2"-1+1/2"7563635093 2+1/2"-1+1/4"90755040100 2+1/2"-1+1/2"90756350105 2+1/2"-2"90757563112 3"-1+1/2"110906350118 3"-2"110907563DIN UPVC 三通Nominal OutsideDiaSocket Type Structural DiameterSize Do d1I d1/2"26201615.83/4"32251919.6 1"413222251-1/4"50.5402631.21-1/2"63503138.8 2"78.5633849.32-1/2"93754458 3"112905170 4"128.51106194.3 5" 163 140 766" 186 160 86* 接口：牙口、平口* 规格：Schedule 80、DIN* 使用成本低廉、拆装容易* 可用于承接各种型式之管路Size Nom.15mm1/2"20mm3/4"25mm1"32mm1-1/4"40mm1-1/2"50mm2"65mm2-1/2"80mm3"100mm4"Thd./inNPT141411.511.511.511.5888 BSPT141411111111111111JIS d121.725.731.6737.5747.5459.4475.8788.83113.2 d222.326.332.3338.4348.4660.5676.689.6114.7 I22.225.428.631.834.938.144.4547.6384BS d121.326.733.542.248.260.375.188.8114.1 d221.526.933.742.448.460.575.389.1114.5 I16.519.522.527303644.4547.6357.15ANSI d121.2326.5733.2742.0448.1160.1772.8588.7114.1 d221.5426.8733.6542.4248.5660.6373.3889.31114.8 I22.2225.428.5831.7534.9338.144.4547.6357.15DIN d120.125.132.140.150.163.175.190.1110.1 d220.325.332.340.350.363.375.390.3110.4 I161922263138445161d3131823.53039496375100 D131374554657891107145 D24655668298120139155225 L546269858795114126160DIN UPVC 直管件Nominal OutsideDiaSocket Type Structural DiameterSize Do d1d2I L1/2"252015.216353/4"32.8251919411"41.43225.122471-1/4"514031.726551-1/2"61.35038.831652"77.663483879.52-1/2"91.87558.64491.5 3"110.39069.550.5106.2 4"126.711094.660.6127.7DIN UPVC 异径补芯(短缩接头)Nominal OutsideDiaSocket TypeSize D d 1/2"25 20 3/4"32 25 1"40 32 1+1/4"50 40 1+1/2"63 50 2"75 63 2+1/2"90 75 3"110 90Nom.SIZE1/2"3/4"1"1-1/4"1-1/2"2" D4655668298120ANSI d221.2326.5733.2742.0448.1160.17 d121.5426.8733.6542.4248.5660.63 I22.2225.428.5831.7534.9338.1JIS d221.725.731.6737.5747.5459.44 d122.326.332.3338.4348.4660.56 I22.225.428.631.834.938.1DINd220.125.132.140.150.163.1 d120.325.332.340.350.363.3 I161922263138 L192221248325333372 L1546269858995 H92111128160170203VP-900简单型球阀CV值[GPM /(1 lbf/in2)1/2]全开度：90°尺寸CV值1/2" 8.84 1" 25.24 1-1/4" 38.53 1-1/2" 51.28 2" 96.67 2-1/2" 162.37 * 尺寸：1/2" ~ 4"* 接口：牙口、平口* 测试压力：225 PSI* 工作压力：150 PSI* 操作方便；使用成本低廉。
