技术交底编制、审批流程图

如何编制技术交底及注意事项在施工技术交底, 是为了使参与施工管理和操作人员都能够了解掌握工程特点、技术要求、施工方法和安全注意事项的一种不可缺少的技术管理程序，以做到心中有数, 指导施工, 达到安全好、质量优、消耗低、进度快、效益高的目的。

技术交底是保证工程施工符合设计要求和规范、质量标准和操作工艺标准规定，用以具体指导施工活动的操作性技术文件。

由项目技术负责人审批签发、专业技术人员在分项工程施工前向施工班组及作业人员进行的施工工艺交底。

一、技术交底的编制格式（一）编制依据1. 国家、行业、地方标准、规范、规程，当地主管部门有关规定，本公司的企业技术标准及质量管理体系文件（例如：一公司的《管理手册》F 版）。

2. 工程施工图纸、标准图集、图纸会审记录、设计变更及工作联系单等技术文件。

3. 施工组织设计、施工方案对本分项工程、特殊工程等的技术、质量和其它要求。

4. 其他有关文件：工程所在地建设主管部门（含工程质量监督站）有关工程管理、技术推广、质量管理及治理质量通病等方面的文件；集团公司和公司发布的年度工程技术质量管理工作要点、工程检查通报等文件。

特别应注意落实其中提出的预防和治理质量通病、解决施工问题的技术措施等。

（二）技术交底的基本格式目前，项目编制技术交底时普遍存在技术交底内容混乱，技术交底表格不统一，签字人员混乱等现象，其实规范的技术交底表格的版式在一公司的F 版《管理手册》第169 页已经统一，如下图声 i 篁F .1 - -■■ 亠,T3：-豪列啟.■皙空二去艷总更临汗■二雪塚窕.■鱼号注虽看.=於3泰据事寒・」二、施工技术交底内容要求（一）交底的适应范围作业条件首先要确定交底的适应范围，确保现场已经满足施工作业条件，当连续作业时，说明与本道工序相关的上道工序应具备的条件，是否已经过验收并合格。

本工序施工现场工前准备应具备的条件等。

（二）施工工艺流程详细列出该项目的操作工序和顺序，必要时详细列（画）出工艺流程图。

钢结构工程施工技术交底一. 钢结构工程概况1）钢结构工程概况本工程为钢结构主厂房工程，钢结构工程主要分布在9#仓库、10#仓库、11#仓库、12#仓库、13#仓库、14#仓库、15#仓库。

其中，9#、10#、11#、12#仓库平面尺寸均为96m ×189.75m ，占地面积约为18216m ²；13#、14#仓库平面尺寸为106.5m ×168.5m ，占地面积约为17945m ²；15#仓库平面尺寸为100m ×204m ，由自动高架库和两端高库作业区组成，占地面积约为20400m ²。

9#、10#、11#、12#物流分拣库均为双层库，一层顶标高为10.8m ，屋顶层结构高度均为22.8m ，13#、14#、15#仓库屋顶层结构高度均为31.0m ，两端高库作业区屋顶层结构高度均为22.8m 。

仓库钢框架效果图如图所示：仓库钢框架三维效果图整个仓库框架钢结构主要包括钢柱、钢梁、连廊、外部钢雨篷、墙面和屋面檩条、拉条、压型钢板、围护结构等。

物流分拣库物流分拣库包括9#、10#、11#、12#仓库，四个仓库结构形式类似，以9#仓库为例进行介绍。

9#仓库为双层多跨门式钢架轻型钢结构，布置在A-J 列，1-21线之间。

1-21轴之间布置21榀屋架，檐口标高为20.75m 。

9#仓库钢柱为H 型钢柱，H 型钢柱的截面尺寸均为H300×250×5×10；屋架钢梁为H 型钢梁，最大跨度为24m ，H 型钢梁的截面尺寸主要为H900×280×8×14、H900×250×8×12、H900×220×6×10，H900×200×6×10，H900×200×6×8，H900×150×6×8。

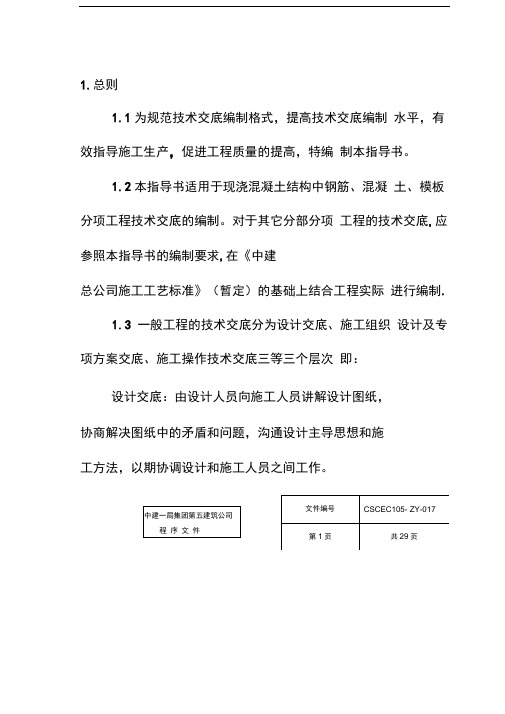

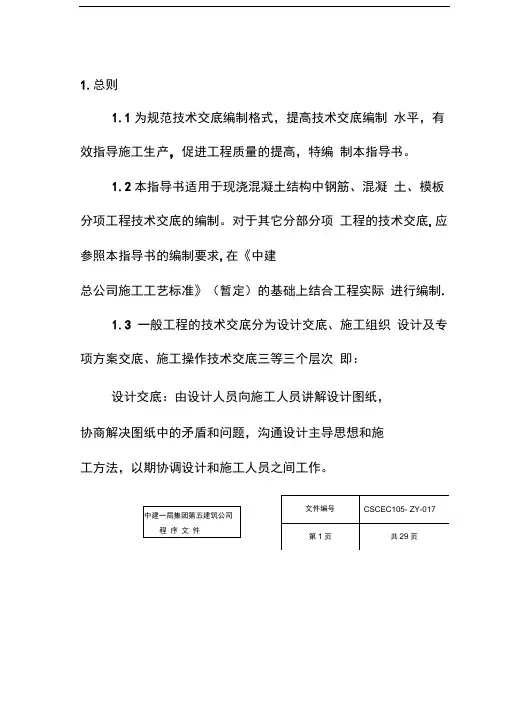

1.总则1.1为规范技术交底编制格式，提高技术交底编制水平，有效指导施工生产，促进工程质量的提高，特编制本指导书。

1.2本指导书适用于现浇混凝土结构中钢筋、混凝土、模板分项工程技术交底的编制。

对于其它分部分项工程的技术交底,应参照本指导书的编制要求,在《中建总公司施工工艺标准》（暂定）的基础上结合工程实际进行编制.1.3 一般工程的技术交底分为设计交底、施工组织设计及专项方案交底、施工操作技术交底三等三个层次即：设计交底：由设计人员向施工人员讲解设计图纸，协商解决图纸中的矛盾和问题，沟通设计主导思想和施工方法，以期协调设计和施工人员之间工作。

施工组织设计、专项方案交底：由项目经理或技术负责人向全体施工管理人员对整个施工过程的方法、步骤、要求进行交底。

施工难度大的工程由公司总工程师或公司技术部负责人向项目部管理人员进行交底。

施工操作技术交底：每个分项工程开始施工前，由完成该分项工程的施工方法和相关要求直接向施工作业层进行书面交底，该交底是施工方案的具体细化，是指导实际施工必不可少的管理程序。

通过技术交底使操作人员都能掌握正确的施工操作方法，明确自己应完成的工作及其质量要求。

本指导书主要针对第三层次的施工操作技术交底而言,对于第一、二层次的交底，由项目根据工程实际情况确定交底内容。

2.施工操作技术交底的编制原则2.1施工操作技术交底中应主要明确以下内容:中建一局集团第五建筑公司文件编号CSCEC105- ZY-017①材料要求；②主要机具；③作业条件；④施工工艺及施工操作要点；⑤质量标准；⑥成品保护；⑦应注意的问题。

2.2施工操作技术交底应以工艺为主，应有工艺流程图；在交底中应详细说明每个分项工程各道工序如何按工艺要求进行正确施工。

2.3技术交底中应详细介绍分项工程关键、重点、难点工序的主要施工要求和方法。

对关键部位、重点部位的施工方法应有详图进行说明。

这些要求与方法应符合设计、有关规范、规程、标准的要求。

图纸会审、设计交底、技术交底的主要编制内容一、图纸会审一般包括的主要内容(1)是否无证设计或越级设计；图纸是否经设计单位正式签署。

(2)地质勘探资料是否齐全。

(3)设计图纸与说明是否齐全，有无分期供图的时间表。

(4)设计地震烈度是否符合当地要求。

(5)几个设计单位共同设计的图纸相互间有无矛盾；专业图纸之间、平立剖面图之间有无矛盾；标注有无遗漏。

(6)总平面与施工图的几何尺寸、平面位置、标高等是否一致。

(7)防火、消防是否满足要求。

(8)建筑结构与各专业图纸本身是否有差错及矛盾；结构图与建筑图的平面尺寸及标高是否一致；建筑图与结构图的表示方法是否清楚；是否符合制图标准；预埋件是否表示清楚；有无钢筋明细表；钢筋的构造要求在图中是否表示清楚。

(9)施工图中所列各种标准图册，施工单位是否具备。

(10)材料来源有无保证，能否代换；图中所要求的条件能否满足；新材料、新技术的应用有无问题。

(11)地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的技术问题，或容易导致质量、安全、工程费用增加等方面的问题。

(12)工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理。

(13)施工安全、环境卫生有无保证。

(14)图纸是否符合监理大纲所提出的要求。

二、设计交底与图纸会审1、设计交底与图纸会审的目的为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计，对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项，掌握工程关键部分的技术要求，保证工程质量，设计单位必须依据国家设计技术管理的有关规定，对提交的施工图纸，进行系统的设计技术交底。

同时，也为了减少图纸中的差错、遗漏、矛盾，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场的具体要求，避免返工浪费：在施工图设计技术交底的同时，监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图纸在自审的基础上进行会审。

施工阶段监理工作总程序：施工准备阶段监理程序：开工申请核签程序：协调会议纪要签发程序：图纸会审及技术交底程序：施工组织设计（方案）审查程序：单位工程质量控制程序：业主、设计、施工、监理人员申请开工承建商业主、总监理工程师制定质量监理细监理工程师承建商监理工程师、质检站承建商、总监理工程师工程进度控制程序：WW.ZH编制施工进度计划承建商监理工程师 承建商 监理工程师 检查实际进度执行情况 监理工程师 监理工程师监理工程师施工阶段投资控制程序(续前页)图例： 业主工作 监理工程师工作设计人员工作施工单位工作测量放线监理程序：土方工程质量控制程序：基坑边坡土钉墙及锚杆支护监理程序：续前页予应力管桩质量监理程序：续前页WWW.ZH打（压）桩工程质量控制程序地基与基础工程质量监理工作程序：原材料、成品、半成品质量监理工作程序：隐蔽验收控制程序钢筋工程质量监理工作程序：WWW.ZH承包单位、监理工程师进场、挂牌堆放承包单位监理工程师钢筋下料、加工 承包单位清理基层钢筋绑扎承包单位监理工程师钢筋焊接现场取样试验 承包单位、监理工程师承包单位、监理工程师砼工程质量监理工作程序：龙网承包单位、监理工程师承包单位、监理工程师监理工程师承包单位监理工程师承包单位、监理工程师提出缺陷修补方案承包单位有检查有无缺陷 无 签署中间验收证明监理工程师审查修补方案监理工程师混凝土缺陷修补 承包单位防水混凝土结构工程质量控制程序：地面与楼面工程质量监理工作程序：WWW.ZH熟悉施工图纸 监理工程师承包单位承包单位审核施工申请 监理工程师承包单位现场检查验收 监理工程师合格承包单位现场验收 监理工程师 不合格返工 承包单位合格承包单位监理工程师熟悉施工图纸 监理工程师填写开工申请单 承包单位审核开工申请单 监理工程师填写分项工程质量验收单监理工程师熟悉施工图纸监理工程师领会施工意图承包单位承包单位审核施工申请书监理工程师承包单位、监理工程师承包单位现场检查验收监理工程师监理工程师熟悉施工图纸监理工程师领会施工意图监理工程师填写开工申请单承包单位审核开工申请单监理工程师龙网监理工程师建筑设备进场监理工作程序：建筑设备安装工程质量监理工作程序：（接下页）续前表给水工程监理程序：排水管道工程监理程序：电信、电力管道监理程序：电梯安装工程质量监理工作程序：（接下页）续前表电气安装工程监理工作程序：续前表续前表空调通风防排烟监理程序：自动喷淋及消火栓灭火系统安装监理程序：续:自动喷淋及消火栓灭火系统安装监理程序·续:自动喷淋及消火栓灭火系统安装监理程序·工序交接检验程序：坚持上道工序不经检查验收不准进行下道工序的原则。
