自动装置问答题整理..

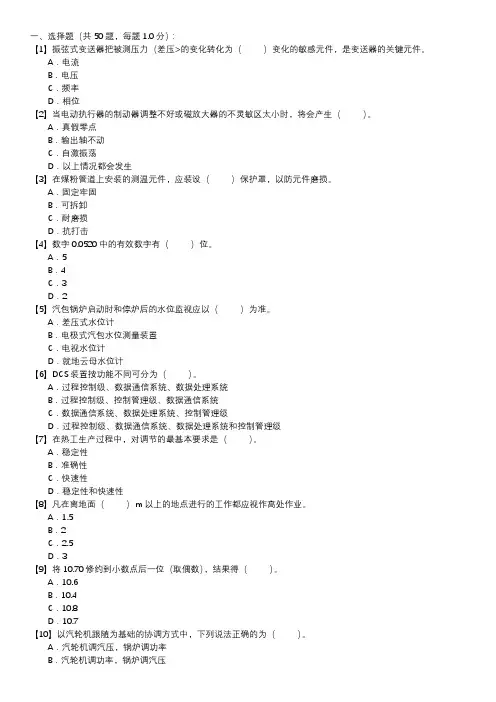

一、选择题（共 50 题，每题 1.0 分）：【1】振弦式变送器把被测压力（差压>的变化转化为（）变化的敏感元件，是变送器的关键元件。

A．电流B．电压C．频率D．相位【2】当电动执行器的制动器调整不好或磁放大器的不灵敏区太小时，将会产生（）。

A．真假零点B．输出轴不动C．自激振荡D．以上情况都会发生【3】在煤粉管道上安装的测温元件，应装设（）保护罩，以防元件磨损。

A．固定牢固B．可拆卸C．耐磨损D．抗打击【4】数字0.0520中的有效数字有（）位。

A．5B．4C．3D．2【5】汽包锅炉启动时和停炉后的水位监视应以（）为准。

A．差压式水位计B．电极式汽包水位测量装置C．电视水位计D．就地云母水位计【6】DCS装置按功能不同可分为（）。

A．过程控制级、数据通信系统、数据处理系统B．过程控制级、控制管理级、数据通信系统C．数据通信系统、数据处理系统、控制管理级D．过程控制级、数据通信系统、数据处理系统和控制管理级【7】在热工生产过程中，对调节的最基本要求是（）。

A．稳定性B．准确性C．快速性D．稳定性和快速性【8】凡在离地面（）m以上的地点进行的工作都应视作高处作业。

A．1.5B．2C．2.5D．3【9】将10.70修约到小数点后一位（取偶数），结果得（）。

A．10.6B．10.4C．10.8D．10.7【10】以汽轮机跟随为基础的协调方式中，下列说法正确的为（）。

A．汽轮机调汽压，锅炉调功率B．汽轮机调功率，锅炉调汽压C．锅炉在手动方式，汽轮机在自动方式D．功率响应快，汽压波动大【11】调节就是抵消扰动的影响，使调节变量恢复到（）。

A．初始值B．给定值C．恒定值D．标准值^【12】不能用来扑救带电设备火灾的灭火器是（）。

A．泡沫灭火器B．二氧化碳灭火器C．干式灭火器D．1121灭火器【13】汽包水位调节对象属于（）对象。

A．无自平衡能力多容B．有自平衡能力多容C．无自平衡能力单容D．有自平衡能力单容【14】星形网络结构特点是（）。

第一章备用电源自动投入装置问答题1、BZT装置在什么情况下动作？答：当备用电源有电压时，在以下几种情况下动作：1)工作电源失去电压；2)工作变压器或线路发生故障，继电保护动作将断路器跳开；3)工作电源断路器由于操作回路或保护回路出现故障以及误碰而跳闸；4)工作母线电压互感器的一次或二次熔断器全部熔断引起的误动作。

2、为什么备用电源自动投入装置的起动回路需要串接反映备用电源有电压的电压继电器接点？答：这是为了防止在BZT装置动作时，将无电压的备用电源投入，用以保证BZT装置的动作有实际意义。

3、变电站一般有哪些BZT装置？答：一般有备用母线或母线分段断路器的BZT装置，备用变压器的BZT装置及备用线路的BZT装置。

4、停用接有BZT装置低电压起动元件的电压互感器时，应注意什么？答：应先将BZT装置退出运行，然后停低电压起动回路的电压互感器，以防BZT装置误动。

5、对备用电源自动投入的基本要求是什么？答：工作电源因任何原因消失时，BZT装置都应起动；工作电源先切，备用电源后投；BZT只动作一次；BZT动作要快；工作母线YH熔断器熔断时BZT不误动；正常停电操作或备用电源无电时，BZT不应动作。

6、试拟定图示3DL的备用电源自动投入原理接线。

7、图为变压器的备用电源自动投入装置接线图。

试求保证备用变压器一次合闸的闭锁中间继电器BSJ，检查被投入母线无电压继电器、检查备用母线有电压继电器和时间继电器的整定值。

备用变压器断路器3的合闸时间为0.3秒,断路器4的合闸时间为0.25秒，变压器B1和B2的过电流保护装置动作时间为1秒,当6Kv出线电抗器后短路时备用的6Kv母线上残压为4.2Kv。

答：求继电器BSJ的延时返回时限，应保证备用变压器断路器的可靠合闸。

ｔBSJ=ｔhz+Δｔ=0.3+0.2=0.5秒(取ｔｈｚ=0.3秒)为了当引出线发生短路引起电压降低时，能限制备用电源自动投入装置的动作范围，以及当短路切除后电动机自起动时，使备用电源自动投入装置不动作，低压继电器常闭接点接通时的电压(动作电压)，应取为Ud. =25伏。

热工自动装置检修工（高级）题库考点1、问答题DEH调节系统的数字控制器接受哪几个反馈信号？正确答案：数字控制器接受机组的转速、发电机功率和调节级压力三个反馈信号。

2、问答?计算题：如图D（江南博哥）-10所示，RLC并联电路中，已知R＝10－2Ω，L＝8×10－6H，C＝2×10－5F，求该电路的谐振频率。

正确答案：该电路的谐振频率为12587Hz。

3、问答?计算题：求如图D-19所示三角波的拉氏变换。

｛提示：三角波的波形表达式为正确答案：三角波可表达为如下形式对上式进行拉氏变换，则有4、单选一系统对斜坡输入的稳态误差为零，则该系统是（）。

A.0型系统；B.I型系统；C.II型系统；D.无法确定。

正确答案：C5、单选过热汽温全程控制系统中，燃料量M的合成信号M+dM/dt是（）信号，用以补偿扰动。

A.反馈；B.前馈；C.比例；D.积分。

正确答案：B6、单选在分散控制系统中，DEH控制调门的卡为（）。

A.模拟量输入卡；B.模拟量输出卡；C.伺服控制卡；D.转速控制卡。

正确答案：C7、问答题计算题：求f（t）＝sin（5t＋π／3）的拉氏变换。

正确答案：∵，由线性性质，则8、判断题汽轮机液压调速系统中，油动机行程相对变化值与负荷相对变化值成比例关系。

（）正确答案：错9、单选对欠阻尼系统，为提高系统相对稳定性，可以（）。

A.增大系统的固有频率；B.减小系统固有频率；C.增加阻尼；D.减小阻尼。

正确答案：C10、问答题计算题：求函数F（s）＝B（s）／A（s）＝20（s＋1）（s＋3）／（s＋1＋j）（s＋1－j）（s＋2）（s＋4）的拉氏反变换。

正确答案：的拉氏反变换11、单选电信号用的气动执行机构一般有（）保护。

A.断电；B.断气；C.断信号；D.以上三种情况都有。

正确答案：D12、单选线性系统最重要的特性是（）。

A.方程的系统是常数；B.方程的系数仅仅是自变量的函数；C.可运用叠加原理；D.不能用叠加原理。

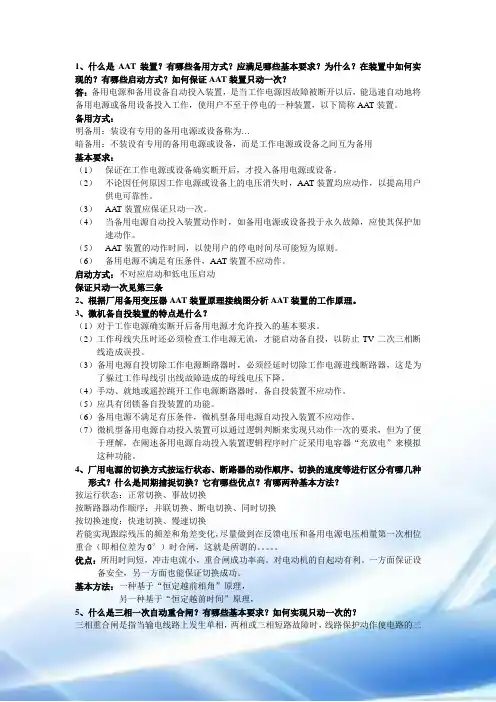

1、什么是AAT装置？有哪些备用方式？应满足哪些基本要求？为什么？在装置中如何实现的？有哪些启动方式？如何保证AAT装置只动一次？答：备用电源和备用设备自动投入装置，是当工作电源因故障被断开以后，能迅速自动地将备用电源或备用设备投入工作，使用户不至于停电的一种装置，以下简称AAT装置。

备用方式：明备用：装设有专用的备用电源或设备称为…暗备用：不装设有专用的备用电源或设备，而是工作电源或设备之间互为备用基本要求：（1）保证在工作电源或设备确实断开后，才投入备用电源或设备。

（2）不论因任何原因工作电源或设备上的电压消失时，AAT装置均应动作，以提高用户供电可靠性。

（3）AAT装置应保证只动一次。

（4）当备用电源自动投入装置动作时，如备用电源或设备投于永久故障，应使其保护加速动作。

（5）AAT装置的动作时间，以使用户的停电时间尽可能短为原则。

（6）备用电源不满足有压条件，AAT装置不应动作。

启动方式：不对应启动和低电压启动保证只动一次见第三条2、根据厂用备用变压器AAT装置原理接线图分析AAT装置的工作原理。

3、微机备自投装置的特点是什么？（1）对于工作电源确实断开后备用电源才允许投入的基本要求。

（2）工作母线失压时还必须检查工作电源无流，才能启动备自投，以防止TV二次三相断线造成误投。

（3）备用电源自投切除工作电源断路器时，必须经延时切除工作电源进线断路器，这是为了躲过工作母线引出线故障造成的母线电压下降。

（4）手动、就地或遥控跳开工作电源断路器时，备自投装置不应动作。

（5）应具有闭锁备自投装置的功能。

（6）备用电源不满足有压条件，微机型备用电源自动投入装置不应动作。

（7）微机型备用电源自动投入装置可以通过逻辑判断来实现只动作一次的要求，但为了便于理解，在阐述备用电源自动投入装置逻辑程序时广泛采用电容器“充放电”来模拟这种功能。

4、厂用电源的切换方式按运行状态、断路器的动作顺序、切换的速度等进行区分有哪几种形式？什么是同期捕捉切换？它有哪些优点？有哪两种基本方法？按运行状态：正常切换、事故切换按断路器动作顺序：并联切换、断电切换、同时切换按切换速度：快速切换、慢速切换若能实现跟踪残压的频差和角差变化，尽量做到在反馈电压和备用电源电压相量第一次相位重合（即相位差为0°）时合闸，这就是所谓的。

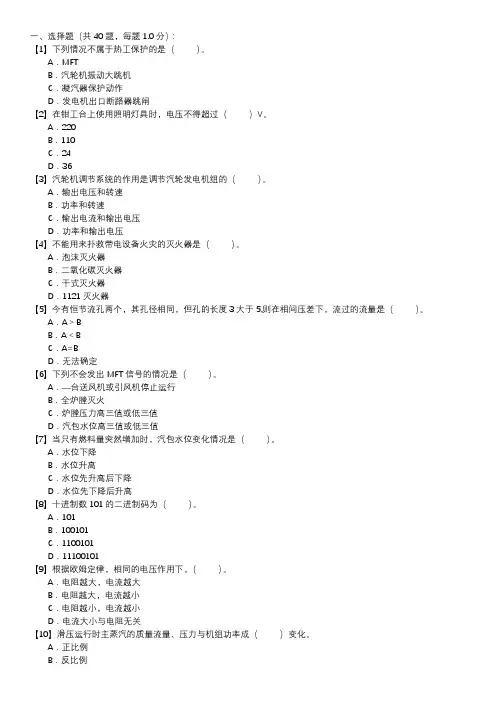

一、选择题（共 40 题，每题 1.0 分）：【1】下列情况不属于热工保护的是（）。

A．MFTB．汽轮机振动大跳机C．凝汽器保护动作D．发电机出口断路器跳闸【2】在钳工台上使用照明灯具时，电压不得超过（）V。

A．220B．110C．24D．36【3】汽轮机调节系统的作用是调节汽轮发电机组的（）。

A．输出电压和转速B．功率和转速C．输出电流和输出电压D．功率和输出电压【4】不能用来扑救带电设备火灾的灭火器是（）。

A．泡沫灭火器B．二氧化碳灭火器C．干式灭火器D．1121灭火器【5】今有恒节流孔两个，其孔径相同，但孔的长度3大于5,则在相间压差下，流过的流量是（）。

A．A＞BB．A＜BC．A=BD．无法确定【6】下列不会发出MFT信号的情况是（）。

A．—台送风机或引风机停止运行B．全炉膛灭火C．炉膛压力高三值或低三值D．汽包水位高三值或低三值【7】当只有燃料量突然增加时，汽包水位变化情况是（）。

A．水位下降B．水位升高C．水位先升高后下降D．水位先下降后升高【8】十进制数101的二进制码为（）。

A．101B．100101C．1100101D．11100101【9】根据欧姆定律，相同的电压作用下，（）。

A．电阻越大，电流越大B．电阻越大，电流越小C．电阻越小，电流越小D．电流大小与电阻无关【10】滑压运行时主蒸汽的质量流量、压力与机组功率成（）变化。

A．正比例B．反比例C．保持不变D．难以确定【11】以汽轮机跟随为基础的协调方式中，下列说法正确的为（）。

A．汽轮机调汽压，锅炉调功率B．汽轮机调功率，锅炉调汽压C．锅炉在手动方式，汽轮机在自动方式D．功率响应快，汽压波动大【12】数字0.0520中的有效数字有（）位。

A．5B．4C．3D．2【13】在利用网孔法求解复杂电路时，网孔电流是（）。

A．彼此相关的一组量B．实际在网孔中流动的电流C．彼此独立的一组量D．支路电流【14】深度反馈原理在调节仪表中得到了广泛应用，即调节仪表的动态特性仅决定于（）。

热工自动装置检修工（初级）考试试题1、问答题给煤机跳闸有哪几方面引起？正确答案：1、皮带驱动电机电路热偶动作2、检测设备检测到下煤管无煤3、MFS开关在OFF位置4、给煤机堵煤开关动（江南博哥）作5、动力电源或控制电源消失2、问答题什么叫复合调节系统？正确答案：复合调节系统是指开环调节和闭环调节相互配合使用的调节系统。

3、填空题评价调节系统快速性的指标是（）和（）。

正确答案：调节过程时间；振荡次数4、判断题辑代数中最基本的三种运算是与、或、非。

正确答案：对5、判断题锉刀、手锯、木钻、螺丝刀等的手柄应安装牢固，没有手柄可短期使用。

（）正确答案：错6、问答题绘图题：画出四线制差压变送器检定接线示意图。

正确答案：如图E-4所示。

7、单选希望被调量应该具有的数值称（）值。

A.整定值B.调节值C.给定值D.偏值正确答案：C8、单选根据电流对人体的危害情况确定，50-60赫交流10毫安和直流（）为人体的安全电流。

A.10毫安B.30毫安C.50毫安D.100毫安正确答案：C9、填空题（）、（）、（）应进行全行程时间试验。

正确答案：电动执行机构；气动执行机构；气动薄膜调节阀10、填空题模一数转换器简称转换器，是将连续变化的模拟量转换成与其成比例的（）、（）的数字量。

正确答案：A—D；断续变化11、判断题自动调节系统方框图表示了组成调节系统的各环节之间的相互联系及信号的传递方向。

正确答案：错12、问答题ETS电超速测量原理？正确答案：1）安装在盘齿轮上的磁阻尼发送器产生一个脉冲信号，它与汽机转速成正比。

2）将脉冲信号送到频率电压转换板（F/DC.，该板将脉冲信号转换成直流电压信号（正电压），该电压同时送到指示表和转速板。

3）转速板：将转速直流电压信号（正值）与遮断电压（负值）相加（正常运行时遮断整定值大）输入比较器的电压信号为负，输出为正，当有超速信号时比较器输入为正值，输出为负值，引进超速继电器动作，汽机跳闸。

一、选择题（共 40 题，每题 1.0 分）：【1】在（）情况下，汽包水位控制不会由三冲量切换至单冲量。

A．给水流量小于30%B．汽包水位变送器之间信号偏差大C．汽轮机调节级压力变送器之间信号偏差大D．汽包压力变送器之间信号偏差大【2】在安装就地控制接线箱时，要尽量避免电缆从箱子的（）穿入。

A．左侧B．右侧C．箱底D．箱顶【3】运算放大器的内部由（）组成。

A．差动式输入级、电压放大级、输出缀B．差动式输入级、电流放大级、输出级C．甲类输入级、电压放大级、输出级D．乙类输入级、电流放大级、输出级【4】下列情况不属于热工保护的是（）。

A．MFTB．汽轮机振动大跳机C．凝汽器保护动作D．发电机出口断路器跳闸【5】热工取样管应敷设于环境温度为（）℃。

A．+5~+45B．0~+50C．+5~+50D．0~+55【6】气动调节执行机构内部的锁止阀的作用是（）。

A．当气源失去时维持原来的气缸位置B．当电信号失去时维持原来的信号气压力C．当电信号失去时维持原来的气缸位置D．当气源失去时维持原来的信号气压力【7】汽轮机定压运行时采用（），以达到减少节流损失的目的。

A．节流调节B．喷嘴调节C．节流喷嘴调节D．以上都不是【8】三取二或三取中的三个汽包水位测量装置的取样孔不应设置在汽包的同一端头，同_端头的两个取样口应保持（）mm以上距离。

A．350B．400C．500D．600【9】对于下面的被调节量，当运行人员同时开始进行手动调节后，（）反应最快。

A．过热器出口温度B．再热器出口温度C．除氧器水位D．二次风流量【10】当将电动执行机构的不灵敏区调得太小时，执行机构将出现（）。

A．实际定位与指令不符B．反转C．振荡D．以上情况都可能发生【11】高压旁路自动控制装置会快速关闭阀门的情况是（）。

A．高压旁路阀开启而低压旁路阀在30s后仍打不开B．高压旁路阀后温度高C．高压旁路减温水压力低D．以上都是【12】在锅炉跟随的控制方式中，功率指令送到（）调节器，以改变调节阀门开度，使机组尽快适应电网的负荷要求。

一、选择题（共 40 题，每题 1.0 分）：【1】控制电缆使用电压为交流（）V以下，或直流1000V及以下。

A．750B．380C．500D．600【2】现场施工中，攀登阶梯的每档距离不应大于（）cm。

A．30B．40C．45D．60【3】当正弦量交流电压作用于一实际电感元件时，元件中流过的电流（）。

A．滞后电压90°B．滞后电压0°~90°C．超前电压0°~90°D．超前电压90°【4】大型火电机组的主蒸汽流量一般不直接测量，而是通过测量汽轮机（）间接计算得出。

A．调节级压力B．主蒸汽压力C．高压排汽压力D．中压排汽压力【5】要使PID调节器为比例规律，其积分时间乃和微分时间Td应设置为（）。

A．∞、∞B．∞、0C．0、0D．0、∞【6】当某机组高压加热器水位（）时，立即自动解列高压加热器，并关闭高压加热器进汽阀和止回阀。

A．低于正常水位B．高于正常水位C．高于跳髙压加热器水位给定值D．低于跳高压加热器水位给定值【7】现代大型火电机组的锅炉控制系统的两大支柱是协调控制CCS和（）。

A．数据采集系统DASB．顺序控制系统SCSC．炉膛安全监控系统FSSSD．旁路控制系统BPS【8】今有恒节流孔两个，其孔径相同，但孔的长度A大于B，则在相同压差下，A的气阻（）。

A．大于BB．小于BC．等于BD．无法确定【9】为使放大电路输入阻抗增加，输出阻抗减小，应米用（）。

A．串联电压负反馈B．并联电压负反馈C．串联电流负反馈D．并联电流负反馈【10】在协调控制回路中使用非线性组件的目的是（）。

A．提高机组对负荷变化的响应能力B．充分利用锅炉的蓄热C．减小主汽压在调节过程中过大变化D．以上都是【11】在炉膛压力控制回路中采用变比例调节进行控制的目的是（）。

A．适应引风机的高/低速运行B．适应引风机单台或多台的运行C．适应引风机在高负荷或低负荷时的运行D．以上都是【12】“后屏”过热器采用（）传热方式。

《电力系统自动装置》课程考试试卷(A 卷)一、单项选择题（本大题共 10 小题，每小题 2 分，共 20 分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1、DCS 系统是计算机网络技术在工业控制系统发展的产物，整个系统的组成不包括【 B 】A 、上位机B 、工控机C 、数据采集测控站D 、通信线路2、电力系统运行中的主要并列方式为 【 C 】A 、自同期B 、非同期C 、准同期D 、同周期3、准同步并列条件规定的允许频率差为不超过额定频率的 【 C 】A 、0％—1％B 、0％—5％C 、 0.2％—0.5％D 、2％—5％4、滑差角频率s 小于某一值，相当于 【 B 】A 、脉动电压周期s T 小于某一值B 、脉动电压周期s T 大于某一值C 、频率差s f 大于某一值D 、频率差s f 等于某一值5、励磁功率单元向同步发电机转子提供 【 B 】A 、交流电流B 、直流电流C 、交流电压D 、任何电压6、最简单的励磁调节器的调节方式是 【 A 】A 、比例调节B 、微分调节C 、比例微分调节D 、比例积分调节7、最大励磁限制是为 而采取的安全措施。

【 D 】A 、防止发电机定子绕组长时间欠励磁B 、防止发电机定子绕组长时间过励磁C 、防止发电机转子绕组长时间欠励磁D 、防止发电机转子绕组长时间过励磁8、电网中发电机组在调速器的工作情况下是电网的 【 B 】A 、功率特性B 、一次调频频率特性C 、二次调频频率特性D 、调节特性9、电力系统的频率和有功功率调节系统，主要的组成环节不包括 【 A 】A 、电容器B 、调速器C 、发电机组D 、电网10、自动低频减载装置是用来解决 事故的重要措施之一。

【 D 】A 、少量无功功率缺额B 、少量有功功率缺额C 、严重无功功率缺额D 、严重有功功率缺额二、填空题（本大题共10小题，每小题 2 分，共 20 分）请在每小题的空白处写出正确答案。

1.何为同步发电机的并列操作？对并列操作有何要求？将发电机并入电力系统参加并列运行的操作。

①冲击电流小②进入同步时间较短，以减小对系统的扰动2.简述自同期并列的实现步骤？自同期并列操作是将一台未励磁电流的发电机组升速到接近于电网频率，在滑差角频率不超过允许值，且机组的加速度小于某一给定值的条件下，首先合上并列断路器开关QF接着立刻合上励磁开关SE给转子加上励磁电流，在发电机电动势逐渐增长的过程中，由电力系统将并列的发电机组拉入同步运行。

3.简述自同期准同期并列操作的基本过程，现在电力系统常用的是哪一个？自同期并列操作是将一台未励磁电流的发电机组升速到接近于电网频率，在滑差角频率不超过允许值，且机组的加速度小于某一给定值的条件下，首先合上并列断路器开关QF接着立刻合上励磁开关SE给转子加上励磁电流，在发电机电动势逐渐增长的过程中由电力系统将并列的发电机组拉入同步运行。

自动准同期并列通常采用恒定越前时间原理工作，这个越前时间可按断路器的合闲时间整定。

准同期控制器根据给定的允许任差和允许频差，不断地检查准同期条件是否满足，在不满足要求时闭锁合闸并且发出均压均频控制脉冲。

当所有条件均满足时，在整定的越前时刻送出合闸脉冲。

自同期：将发电机转子升高到额定转速，合出口开关，然后加励磁；特点是操作简单，但对电网冲击大，因为合开关瞬间相当于三相短路，大型发电机都不采用该方式；准同期：将发电机转子升高到额定转速，加励磁，然后通过自动装置或者人工观察，当发电机的电压、频率、初相角与系统电压、频率、初相角相同时合出口开关，（实际中对三个参数有个范围，并不可能完全相同，所以叫“准”同期实际就是差不多同期，准本来意思就是和某类事物差不多）；特点是操作复杂，需要相应的自动装置或者有丰富并列经验的人员操作，而且需要增加同期闭锁装置，防止非同期并列引起的严重事故。

并网时对系统的影响小。

准同期4、自同期能否用于两独立电力系统的并网，为什么书21 页最后一句开始。

一、选择题（共 40 题，每题 1.0 分）：【1】集散控制系统中，信息传输是以存储转发方式进行的网络拓扑结构，属于（）。

A．星形B．树形C．环形D．总线形【2】在三冲量给水调节系统中，校正信号是（）。

A．汽包水位信号B．蒸汽流量信号C．给水流量信号D．以上都不是【3】在标准节流件中，孔板的压损最大。

在发电厂中，为保证运行的经济性，对压损有严格限制。

压损一般不允许超过（）kPa。

A．60B．40C．80D．100【4】在分散控制系统中，DEH控制调门的卡为（）。

A．模拟量输入卡B．模拟量输出卡C．伺服控制卡D．转速控制卡【5】电子电位差计的工作原理是（）。

A．电压平衡，电桥平衡B．电压平衡，电桥不平衡C．电压不平衡，电桥平衡D．电压、电桥都不平衡【6】热工监督“三率”指标应达到如下要求：仪表准确率、保护投入率、自动投入率分别不低于（）。

A．100%、99%、95%B．100%、100%、97%C．95%、95%、95%D．100%、100%、95%【7】以汽轮机跟随为基础的协调方式中，下列说法正确的为（）。

A．汽轮机调汽压，锅炉调功率B．汽轮机调功率，锅炉调汽压C．锅炉在手动方式，汽轮机在自动方式D．功率响应快，汽压波动大【8】标准节流件装置适用于（）。

A．截面形状任意的管道、单相流体且充满管道B．截面形状为圆形的管道、单相流体且充满管道C．截面形状任意的管道、任何流体且充满管道D．截面形状为圆形的管道、单相流体不一定充满管道【9】协调控制方式是为蓄热量小的大型单元机组的（）而设计的。

A．程序控制B．自动控制C．集中控制D．程序控制和自动控制【10】压力变送器安装在取样点上方较高位置时，其零点米用（）。

A．正向迁移B．负向迁移C．不用迁移D．根据实际情况而定【11】在三相对称正弦交流电路中，Y型连接的中性点电位为（）。

A．线电压B．相电压C．100VD．0【12】根据GB13223—2003《火电厂大气污染物排放标准》，火电厂大气污染物的监测应在机组运行负荷的（）以上进行。

-2-
18.无刷励磁调节系统结构如图所示,若某时刻发电机端电压突然降低, 简述该无 刷励磁调节系统的电压调节过程.
端电压突然降低,电压互感器 TV 将此信号传给励磁调节器 AVR,从而控制晶 闸管减小触发角,励磁机励磁电流增大,励磁机输出电流即发电机励磁电流增大, 发电机端电压升高. 19.励磁电压响应比中 0.5 是什么意思？该公式 的含义是什么？ Uc * Ub * (Uc Ub) / Ua Uc Ub RR 0.5 0.5 0.5Ua 0.5 为时间 如图所示△abc 的面积与由 ab、bd 和弧 ad 包围的面积相等,将励磁电压在最初 0.5 秒内上 升的平均速率定义为励磁电压响应比. 21.如何在使发电机退出运行时不引起无功电流的冲击？ 当发电机输出无功功率时,逐渐减小发电机的励磁电流,发电机输出的无功电 流也逐步减小,当其降到 0 时,断开并列断路器. 当发电机吸收无功功率时,逐渐增大发电机的励磁电流,发电机吸收的无功电 流也逐渐减小,当其降到 0 时,断开并列断路器. 22.试分别画出具有正、负调差系数的电压调节特性,并说明一台正调节系数和一 台负调节系数的发电机能否并联且稳定运行？为什么？ 正差调节特性: 负差调节特性:
Ich"
2UG e sin XG Xx 2
ich 1 . 8 2Ich"
8.为何恒定越前相角存在最佳合闸角频率？ 因为断路器的合闸时间 tQF 近乎恒定. 9.恒定越前相角并列操作为何在电力系统中没有得到广泛应用？ 因为恒定越前相角存在最佳合闸角频率,实际中频差大小不同,最终的合闸角 度是有偏差的. 10.进行发电机的并列操作时合闸命令为何须在发电机与系统间的相位差 δ s =0 之前发出？ 从发出合闸命令到断路器主触头闭合需要一段时间. 11.恒定越前时间与恒定越前相位方法哪个好？为什么？ 恒定越前时间好,同第 9 题 12.给出恒定越前时间的整定过程. (1)确定越前时间最大误差 tYJ tc tQF (2)允许的电压差,满足后不再考虑电压差的影响,认为电压相等. (3)根据允许的最大冲击电流确定允许的合闸相位差

一、选择题（共 25 题，每题 2 分）：【1】气动调节执行机构内部的锁止阀的作用是（）。

A．当气源失去时维持原来的气缸位置B．当电信号失去时维持原来的信号气压力C．当电信号失去时维持原来的气缸位置D．当气源失去时维持原来的信号气压力【2】热工仪表及控制装置检修、改进、调校和试验的各种技术资料，以及记录数据、图纸应与实际情况相符，并应在检修工作结束后（）内整理完毕归档。

A．—星期B．半个月C．一个月D．半年【3】在堵转情况下，交流异步电动机的转差率为（）。

A．0B．0.5C．1D．1.5【4】在安装就地控制接线箱时，要尽量避免电缆从箱子的（）穿入。

A．左侧B．右侧C．箱底D．箱顶【5】因为（）对于干扰的反应是很灵敏的，因此，它常用于温度的调节，一般不能单独用于压力、流量、液位的调节。

A．比例动作B．积分动作C．微分动作D．比例积分【6】不是调节控制再热汽温采用的方式为（）。

A．喷水减温B．烟气挡板调节C．调整二次风门D．摆动燃烧器【7】工作票签发人（）兼任工作负责人。

A．可以B．不得C．经领导批准可以D．事故抢修时可以【8】给水泵再循环调节阀的作用是为了保证给水泵的（）。

A．最低入口流量B．最低入口压力C．最低入口温度D．最高入口流量【9】霍尔压力变送器是利用霍尔效应把压力作用下的弹性元件位移信号转换成（）信号，来反应压力的变化。

A．电流B．相位C．电动势D．以上都是【10】火电厂中，抽汽止回阀的主要作用是（）。

A．阻止蒸汽倒流B．保护汽轮机C．保护加热器D．快速切断汽源【11】在变压器中，铁芯的主要作用是（）。

A．散热B．磁路主通道C．绝缘绕组与外壳支架D．变换电压【12】给水调节阀门的死行程应小于全行程的（）。

A．5%B．8%C．10%D．12%【13】下列有关几个电阻并联的陈述中，（）是正确的。

A．支路电阻越大，电压越大B．支路电阻越大，电压越小C．支路电阻越大，电流越大D．支路电阻越小，电流越大【14】在交流电路中，电阻两端的电压与流过电阻的电流（）。

一、选择题（共 50 题，每题 1.0 分）：【1】协调控制方式是为蓄热量小的大型单元机组的（）而设计的。

A．程序控制B．自动控制C．集中控制D．程序控制和自动控制【2】在汽轮机保护项目中，不包括（）保护。

A．轴承振动大B．低真空C．进汽温度高D．低油压【3】各级监督管理机构考核电厂的重要指标之一“三率”是指（）。

A．修复率、投入率、合格率B．完好率、投入率、合格率C．完好率、修复率、投入率D．完好率、合格率、修复率【4】调节就是抵消扰动的影响，使调节变量恢复到（）。

A．初始值B．给定值C．恒定值D．标准值^【5】在三冲量给水调节系统中，校正信号是（）。

A．汽包水位信号B．蒸汽流量信号C．给水流量信号D．以上都不是【6】为使放大电路输入阻抗增加，输出阻抗减小，应米用（）。

A．串联电压负反馈B．并联电压负反馈C．串联电流负反馈D．并联电流负反馈【7】在控制过程中手/自动切换时的最基本要求是（）。

A．控制系统能稳定运行B．无扰动C．切换时的扰动量必须在规定范围内D．根据当时运行工况而定【8】DEH控制系统不必由自动切至手动的情况是（）。

A．由单阀切换为多阀运行时B．阀门控制卡故障，在线更换阀门控制卡C．一只LVDT故障，在线更换故障的LVDT时D．DPU（处理器）故障【9】如果要求放大电路有高的输入电阻，宜采用（）。

A．电压负反馈B．串联负反馈C．电流正反馈D．电流负反馈【10】现阶段的质量管理体系称为（）。

A．统计质量管理B．检验员质量管理C．一体化质量管理D．全面质量管理【11】对于下面的被调节量，当运行人员同时开始进行手动调节后，（）反应最快。

A．过热器出口温度B．再热器出口温度C．除氧器水位D．二次风流量【12】浮子式流量计的安装方式为（）。

A．垂直地面安装B．与地面成45°安装C．与地面成水平安装D．以上方式都可以安装【13】当锅炉出现可能危及安全运行的工况时，应该采取（）。

A．RUNBACKB．FCBC．RUNDOWND．MFT【14】测量压力的引压管的长度一般不应超过（）m。

电力工人职业技能鉴定考试复习资料热工自动装置检修工（高级、应知）答案一、选择题1．A 2．B 3．C 4．C 5．A 6．C 7．C 8．A 9．B 10．B 11．B 12．B 13．A14．B15．A16．C17．C18．B19．B20．A21．A22．C23．A24．B25．B26．A27．C28．A29．A30．B31．C32．C33．A34．B35．C36．A37．A38．A39．C40．B41．C42．A43．B44．C45．A46．A47．B48．C49．A50．A51．C52．A53．B54．A55．A56．A57．C二、判断题1．√2．√3．√4．×有差调节器5．×微分作用为零6．√7．×按结构不同分8．×根据给定值不同分，复合控制改为程序控制。

9．√10．√11．×单个执行机构和调节机构12．√13．×比例环节14．√15．×不甘落后宜采用16．√17．√18．√19．×静态偏差和动态偏差20．√21．×微分作用22．√23．√24．×惯性越大25．×有关26．√27．×微分作用28．×稳定性放在首位29．√30．×放大系数越大，自平衡能力越小31．×越快32．×越快33．×干扰通道越大越好，调节通道越小越好34．√35．√36．√37．√38．×无惯性，不能叫惯性环节39．×越大，不叫惯性环节40．√41．×过渡过程太慢42．×有自平衡能力43．×无自平衡能力44．×主调节器为PI，副调节器为P45．√46．√47．×微分作用48．√49．√50．×无差调节51．×低负荷高，高负荷低52．√53．√54．√55．√56．√57．×Td大时间越长58．×不一定越高59．×不应平行走线60．×该温度的63.2%时61．×然后关平衡62．√63．×与流速的平方成正比64．×变化趋势不是65．√66．√67．×非周期过程68．×偏差越大69．×有自平衡能力70．√71．×积分时间过大，振荡较频繁，比例带过小，过渡时间长72．×Ti太大，振荡加剧，过程时间长73．√74．√75．√76．√77．√78．√79．√80．√81．√82．√83．√84．√85．√86．√87．√三、填空题1．静态工作点2．静态工作点3．互不影响4．负5．正6．大于（高于）7．直接耦合8．零点漂移9．调制式10．脉冲11．充、放电12．较低13．正向14．“非”门15．调节对象16．K（开尔文）17．Pa（帕斯卡）18．喷嘴19．孔板20．内扰21．外扰22．随动23．闭环回路24．稳定25．过渡过程时间26．准确性27．乘积28．代数和29．振荡30．平稳31．不稳定32．较大33．较短34．测温元件35．线性微分方程36．RC微分37．RC积分38．误动39．拒动40．反比41．微分42．无43．导前微分信号44．PI45．PD46．稳态（静态）47．快48．微分49．外来扰动50．短暂脉冲51．炉膛热负荷52．汽包几何中心线53．等百分比54．运行值班55．切断电源56．不准使用57．接触热体58．签发人59．两相60．电路61．安全电压62．250V63．250V64．连续不断地重复进行65．温度66．汽水重度差67．黑体68．级间汽封四、简答题1．答：火力发电厂中，锅炉烟气内含氧量的测量主要使用磁性氧量表和氧化锆氧量表两种表计。

热工自动装置检修工（初级）1、问答题万用表判断二极管的方法。

正确答案：将万用表置RX100档，用万用表两表棒接在二极管两端，分别测量二极管正反向电阻，若正向电阻为几百至几千欧，反向电阻大于（江南博哥）几十千欧，说明二极管是好的；若为无穷大或接近零，则为二极管开路或短路。

2、问答题敷设总长52米的压力管路，应按多大的高度差敷设？正确答案：按规程规定：坡度应大于1：100因此，管路两端高差=52X1/100=0.52（米）管路两端的高度差不应小于0.52米。

3、填空题由调节作用来改变并抑制被调量变化的物理量，称为（）。

正确答案：调节量4、问答题工作票签发人必须具备那些条件？正确答案：①熟悉设备系统及设备性能。

②熟悉安全工作规程、检修制度及运行规程的有关部分。

③掌握人员安全技术条件。

④了解检修工艺。

5、单选一阶RC及RL电路，将储能元件C或L（）增大，则时间常数（）。

A.RC电路增大，RL电路减小B.都将增大C.RC电路减小，RL电路增大D.都将减小正确答案：B6、问答题力平衡变送器的检修项目有哪些？正确答案：有以下项目：①一般性检查。

②变送器机械部分检查。

③变送器密封性检查。

7、判断题在计算机中，存储器分可刷新存储器和不可刷新存储器两种。

正确答案：对8、填空题比例积分微分（PID）调节器的整定参数是（）、积分时间Ti和（）。

正确答案：比例带δ；微分时间Td9、问答题简述调节阀的理想可调范围和实际可调范围不一致的原因？正确答案：因为配管状态S对可调范围R的影响.理想的可调范围是：当S=1时，R=Qmax*Qmin.由于在选择调节阀口径时，要考虑一定的安全余量，最小开度到最大开度并不是由全开到全关，而只是其中的一段范围，通常为10%~90%，从而实际可调范围远小于设计值.10、单选晶体三极管的两个PN结都反偏时，晶体管所处的状态是（）。

A.放大状态B.饱和状态C.截止状态D.饱和或截止状态正确答案：C11、填空题对象的放大系数是对象（）的度量，放大系数越大，说明对象的（）。

一、选择题（共 50 题，每题 1.0 分）：【1】DBY型压力变送器是利用（）原理工作的。

A．力平衡B．电压平衡C．位移补偿D．以上都有【2】在喷嘴挡板机构中，节流孔的直径比喷嘴直径（）。

A．大B．小C．相等D．可能大也可能小【3】在燃煤锅炉中，由于进入炉膛的燃烧量很难准确测量，所以一般选用（）信号间接表示进入炉膛的燃料量。

A．风量B．蒸汽流量C．给水流量D．热量【4】对于PID调节器，（）A．I的作用是减小动态偏差，D的作用是消除静态偏差B．I的作用是消除静态偏差，D的作用是消除动态偏差C．I的作用是消除动态偏差，D的作用是减小静态偏差D．I的作用是消除静态偏差，D的作用是减小动态偏差【5】目前我国采用的温标是（）。

A．摄氏温标B．华氏温标C．IPTS-68温标D．ITS-90温标【6】在主蒸汽温度控制回路中引入前馈信号是为了控制（）。

A．燃料量的扰动变化B．主蒸汽流量的扰动变化C．主蒸汽压力的扰动变化D．以上都是【7】汽轮机定压运行时采用（），以达到减少节流损失的目的。

A．节流调节B．喷嘴调节C．节流喷嘴调节D．以上都不是【8】如果一台锅炉的汽包经常运行在18MPa压力下，则就地水位计的正常水位指示值和汽包实际零水位的差值为（）mm。

A．-76B．-102C．-150D．-180【9】电磁阀在安装前应进行校验检查，铁芯应无卡涩现象，绕组与阀间（）应合格。

A．间隙B．固定C．位置D．绝缘电阻【10】今有恒节流孔两个，其孔径相同，但孔的长度3大于5,则在相间压差下，流过的流量是（）。

A．A＞BB．A＜BC．A=BD．无法确定【11】发电厂、供电局安全检察机构的成员人数应按职工总数的（）人。

A．3‰~5‰配备，但不少于3B．4‰~6‰配备，但不少于5C．2‰~5‰配备，但不少于4D．5‰~8‰配备，但不少于5【12】热工测量用一次元件，都是把（）转换成电量的。

A．非电量B．物质C．电量D．能量【13】不能用来扑救带电设备火灾的灭火器是（）。
