1600KVA干式变压器的短路电流计算

变压器出口短路电流计算公式在我们探讨变压器出口短路电流计算公式之前，先跟大家分享一个我曾经的亲身经历。

那是几年前的一个夏天，我在一家工厂负责电力设备的维护工作。

有一天，突然接到紧急通知，说厂里的一台重要变压器出现了故障。

赶到现场一看，初步判断是由于短路造成的。

当时整个车间都陷入了停滞，大家都焦急地等待着问题的解决。

我深知，要解决这个问题，就得弄清楚短路电流的大小，这就涉及到我们今天要说的变压器出口短路电流计算公式。

变压器出口短路电流的计算可不是一件简单的事儿，它需要我们综合考虑多个因素。

一般来说，常用的计算公式是：$I_{k} =\frac{S}{U_{b}}\times\frac{1}{Z_{eq}}$ 。

这里的$I_{k}$就是我们要算的短路电流，$S$是变压器的额定容量，$U_{b}$是短路点所在的平均电压，而$Z_{eq}$则是短路回路的总阻抗。

咱们先来说说这个变压器的额定容量$S$。

这就好比一个大仓库能存放货物的总量，它决定了变压器能够承受和输出的最大能量。

比如说，一个 1000 千伏安的变压器，那它的“能量仓库”大小就是 1000 千伏安。

再讲讲短路点所在的平均电压$U_{b}$。

这就像是运输货物的道路条件，电压越高，电流传输就越顺畅。

但在短路情况下，这个电压可不是一成不变的，得根据具体的电路情况来确定。

而短路回路的总阻抗$Z_{eq}$，那可就复杂了。

它包括变压器自身的阻抗、线路的阻抗等等。

就像一条道路上的各种阻碍，有大石头、小石子，都会影响电流的流动。

在实际计算中，我们得把这些因素一个一个搞清楚，算准确。

不然，得出的短路电流值就可能偏差很大，导致后续的维修和防护措施都出问题。

就拿我之前遇到的那个工厂变压器故障来说，经过一番仔细的检查和计算，最终确定了短路电流的大小。

根据这个计算结果，我们迅速采取了相应的维修和改进措施，让变压器重新正常运转起来，车间也恢复了往日的忙碌。

通过这件事，我深深体会到了准确计算变压器出口短路电流的重要性。

变压器短路电流计算法变压器短路电流计算是电力系统设计中重要的一部分，也是保护设备选择和系统运行的基础。

短路电流计算的目的是确定短路过程中的电流大小，以确定是否需要采取适当的保护措施。

本文将详细介绍变压器短路电流计算方法。

一、短路定义短路是指电路中两个或多个电源之间或不同回路之间的金属部分直接导通，导致电流异常增大。

变压器短路是指变压器的绕组之间或变压器与外部电路之间的直接接触，导致电流超过额定值。

二、短路过程当一个变压器发生短路时，它会引起瞬态电流，初始时刻电流是最大的，然后逐渐减小并趋于稳定。

整个短路过程可以分为两个阶段：1.瞬态过程：短路刚刚发生时，绕组电流急剧增加，达到最大值。

这个过程通常只持续几十毫秒。

2.稳态过程：随着时间的推移，电流逐渐减小并趋于稳定。

此时，电流大小基本上由短路阻抗决定。

三、短路电流计算方法1.建立等效电路模型法该方法通过建立变压器的等效电路模型，将变压器简化为电抗、电阻和电源的等效电路。

根据这个电路模型，计算短路电流的大小和时间。

步骤如下：a.使用变压器的等效电路模型，包括电抗和电阻。

b.确定短路位置和短路阻抗。

c.根据短路位置和阻抗，计算短路电流的大小和时间。

2.使用阻抗法该方法通过测量变压器的阻抗值，确定短路电流的大小。

步骤如下：a.测量变压器的电阻和电抗值。

b.确定短路位置和短路阻抗。

c.根据短路阻抗，计算短路电流的大小。

四、短路电流计算注意事项在进行短路电流计算时，需注意以下事项：1.变压器短路电流计算一般采用对称组件法，即只考虑对称电流分量。

这是因为变压器通常是对称结构。

2.短路电流的计算需要考虑变压器的不同运行状态，如空载和负载情况。

这是因为变压器的负载程度会影响电抗和电阻的数值，进而影响短路电流的大小。

3.短路电流计算需要考虑变压器绕组的连接方式，如星形和三角形连接。

这是因为绕组的连接方式会影响短路电流的路径和数值。

4.在进行短路电流计算时，需考虑变压器的保护设备。

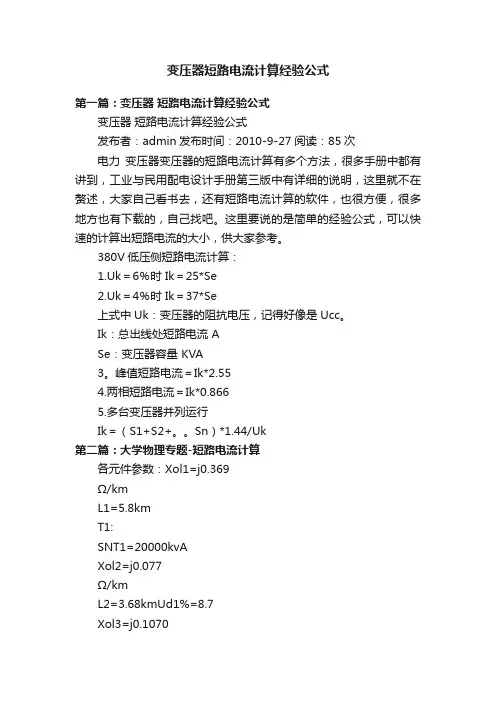

变压器短路电流计算经验公式第一篇：变压器短路电流计算经验公式变压器短路电流计算经验公式发布者：admin发布时间：2010-9-27阅读：85次电力变压器变压器的短路电流计算有多个方法，很多手册中都有讲到，工业与民用配电设计手册第三版中有详细的说明，这里就不在赘述，大家自己看书去，还有短路电流计算的软件，也很方便，很多地方也有下载的，自己找吧。

这里要说的是简单的经验公式，可以快速的计算出短路电流的大小，供大家参考。

380V低压侧短路电流计算：＝6％时 Ik＝25*Se＝4％时 Ik＝37*Se上式中Uk：变压器的阻抗电压，记得好像是Ucc。

Ik：总出线处短路电流 ASe：变压器容量 KVA3。

峰值短路电流＝Ik*2.554.两相短路电流＝Ik*0.8665.多台变压器并列运行Ik＝（S1+S2+。

Sn）*1.44/Uk第二篇：大学物理专题-短路电流计算各元件参数：Xol1=j0.369Ω/kmL1=5.8kmT1:SNT1=20000kvAXol2=j0.077Ω/kmL2=3.68kmUd1%=8.7Xol3=j0.1070Ω/kmL2=4.195kmT2: SNT2=500kvA Xol4=j0.078Ω/kmL3=1.0kmUd2%=4 Xol5=j0.078Ω/kmL4=0.96kmXol6=j0.078Ω/kmL5=0.008kmXol7=j0.095Ω/kmL6=0.009kmXol8=j0.078Ω/kmL7=0.015kmXol9=j0.078Ω/kmL8=0.055kmXol10=j0.078Ω/kmL9=0.015kmXo11=j0.095Ω/kmL10=0.017kmXo12=j0.1010Ω/kmL11=0.007km取基准容量Sj=100MVA,基准电压Uj1=37kV,Uj2=10.5kV,Uj3=0.69kV故基准电流Ij1=Sj3Uj1=100MvA3×37kv=1.5604kAIj2=Sj3Uj2=100MvA3×10.5kv=5.4986kAIj3=Sj3Uj3=100MvA3×0.69kv=83.6740kA短路电路中各元件的电抗标幺值：XL1*=Xol1∙L1∙SjUj12=0.369×5.8×100372=0.1563XL2*=Xol2∙L2∙SjUj22=0.077×3.68×10010.52=0.257XL3*=Xol3∙L3∙SjUj22=0.1070×4.195×10010.52=0.4071XT1*=Ud1%100∙SjSNT1=8.7100×10020000×10-3=0.4350 XT2*=Ud2%100∙SjSNT2=4100×100500×10-3=8.0000XL4*=Xol4∙L4∙SjUj32=0.078×1.0×1000.692=16.3831XL5*=Xol5∙L5∙SjUj32=0.078×0.96×1000.692=15.7278XL6*=Xol6∙L6∙SjUj32=0.078×0.008×1000.692=0.1311XL7*=Xol7∙L7∙SjUj32=0.078×0.009×1000.692=0.1796XL8*=Xol8∙L8∙SjUj32=0.078×0.015×1000.692=0.2457XL9*=Xol9∙L9∙SjUj32=0.078×0.055×1000.692=0.9011XL10*=Xol10∙L10∙SjUj32=0.078×0.015×1000.692=0.2457XL11*=Xo11∙L11∙SjUj32=0.095×0.017×1000.692=0.3392XL12*=Xol12∙L12∙SjUj32=0.1010×0.007×1000.692=0.1458(1)“d1”点发生三相接地短路时:XΣ1*=XL1*+XT1*=0.1563+0.4350=0.5913三相短路电流周期分量有效值：Id1(3)=Ij2XΣ1*=5.4986kA0.5913=9.299kA=9299A三相短路冲击电流：Ish1(3)=1.84×9299A=17110.47A两相短路电流周期分量有效值：Id1(2)=32Id1(3)=32×9299A=8053.17A(2)”d2”点发生三相接地短路时：XΣ2*=XL1*+XT1*+XL2*=0.1563+0.4350+0.257=0.8483三相短路电流周期分量有效值：Id2(3)=Ij2XΣ2*=5.4986kA0.8483=6.4819kA=6481.9A三相短路冲击电流：Ish2(3)=1.84×6481.9A=11926.71A两相短路电流周期分量有效值：Id2(2)=32Id2(3)=32×6481.9A=5613.5A(3)当”d3”点发生三相接地短路时：XΣ3*=XL1*+XT1*+XL2*+XL3*+XT2*+XL5*=0.1563+0.4350+ 0.4071+0.257+8.0000+15.7278=24.9832三相短路电流周期分量有效值：Id3(3)=Ij3XΣ3*=83.6740kA24.9832=3.3492kA=3349A三相短路冲击电流：Ish3(3)=1.84×3349=6162.16A两相短路电流周期分量有效值：Id3(2)=32Id3(3)=32×3349=2900.3A(4)当”d4”点发生三相接地短路时：XΣ4*=XL1*+XT1*+XL2*+XL3*+XT2*+XL5*+XL6*+XL8*=0.1563+0.4350+0.4071+0.257+8.0000+15.7278+0.1311+0 .2457=25.36三相短路电流周期分量有效值：Id4(3)=Ij3XΣ2*=83.6740kA25.36≈3299A三相短路冲击电流：Ish4(3)=1.84×3299=6070.16A两相短路电流周期分量有效值：Id4(2)=32Id4(3)=32×3299=2857.02A(5)当”d5”点发生三相接地短路时：XΣ5*=XL1*+XT1*+XL2*+XL3*+XT2*+XL5*+XL6*+XL10*=25.36三相短路电流周期分量有效值：Id5(3)=Ij3XΣ2*=83.6740kA25.36≈3299A三相短路冲击电流：Ish3(3)=1.84×3299A=6070.16A两相短路电流周期分量有效值：Id3(2)=32Id5(3)=32×3299=2857.02A(6)当”d6”点发生三相接地短路时：XΣ6*=XL1*+XT1*+XL2*+XL3*+XT2*+XL5*+XL7*+XL11*=0.1563+0.4350+0.4071+0.257+8.0000+16.3831+0.1796+0 .3392=25.502三相短路电流周期分量有效值：Id6(3)=Ij3XΣ6*=83.6740kA25.502≈3.281kA=3281A三相短路冲击电流：Ish6(3)=1.84×3281=6037.04A两相短路电流周期分量有效值：Id6(2)=32Id6(3)=32×3281=2841.43A第三篇：10Kv0.4kv电力变压器一、二次电流计算经验公式10Kv/0.4kv电力变压器一、二次电流计算经验公式在中国大部分地区采用10Kv/0.4kv供电方式，很多电工都经常用到变压器一、二次电流的计算，算起来麻烦所有这里介绍个最简单最适用的10KV变压器的电流经验公式；10Kv/0.4kv电力变压器一次侧也就是10KV侧电流：每10kvA 0.577A10Kv/0.4kv电力变压器一次侧也就是0.4KV侧电流：每10kvA 14.4A比如100KVA变压器一次电流就是：0.577*10=5.77 A比如100KVA变压器二次电流就是：14.4*10=144 A这就好算了80KVA一次电流0.577*8=4.616A二次电流14.4*8=115.2 A大家算算是不是这样，如果还有更好的经验大家也介绍下。

变压器短路电流计算变压器的短路电流计算涉及到多个因素，包括变压器的额定电流、变压器的阻抗、短路电流的时间常数等。

计算短路电流的方法有两种，一种是基于电源电压和变压器的额定电压计算的直接短路电流，另一种是基于变压器的布鲁脱公式计算的复杂短路电流。

首先，我们来讨论直接短路电流的计算方法。

直接短路电流是指在短路故障条件下，电源的电压为额定电压，短路电流可达到的最大值。

直接短路电流的计算公式如下：Isc = U / ( √3 * Z)其中，Isc表示短路电流，U表示电源的电压，√3是一个常数，代表三相电流的平均系数，Z表示变压器的阻抗。

短路阻抗是变压器的一个重要参数，它决定了在短路故障条件下，变压器能输出的最大电流。

它是通过试验或计算得到的，通常以百分比的形式表示。

短路阻抗的计算公式如下：Z=(U1/U2)^2*S/U1其中，Z表示短路阻抗，U1表示一次侧的电压，U2表示二次侧的电压，S表示变压器的额定容量。

接下来，我们来介绍复杂短路电流计算的方法。

复杂短路电流是指在短路故障条件下，电源电压为实际测得的电压值，短路电流的波形是一个复杂的曲线。

复杂短路电流的计算需要用到布鲁脱公式，该公式是变压器短路电流计算中的一种常用方法。

布鲁脱公式如下：Isc' = Usc' / Z其中，Isc'表示复杂短路电流，Usc'表示实际测得的电源电压，Z表示变压器的阻抗。

需要注意的是，复杂短路电流的计算需要基于实测的数据，包括电源电压和变压器的阻抗。

此外，变压器的短路电流还与短路电流的时间常数有关。

时间常数是指电路的响应时间，它表示短路电流的波形随着时间的变化情况。

短路电流的时间常数决定了电流的上升速度和达到稳定值的时间。

时间常数的计算需要根据具体的电路参数来进行。

综上所述，变压器的短路电流计算是一个复杂的过程，需要考虑多个因素。

计算方法包括直接短路电流计算和复杂短路电流计算，其中直接短路电流计算是基于电源电压和变压器的阻抗的简化计算方法，而复杂短路电流计算需要考虑实测的电源电压和阻抗。

变压器的短路电流计算方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March变380V低压侧短路电流计算：＝6％时 Ik＝25*Se＝4％时 Ik＝37*Se上式中Uk：变压器的阻抗电压，记得好像是Ucc。

Ik：总出线处短路电流 ASe：变压器容量 KVA3。

峰值短路电流＝Ik*4.两相短路电流＝Ik*5.多台变压器并列运行Ik＝（S1+S2+。

Sn）*Uk变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。

为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定:对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。

只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件。

因为单相短路或二相短路时的短路电流都小于三相短路电流。

能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。

一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

在介绍简化计算法之前必须先了解一些基本概念。

变380V低压侧短路电流计算：＝6％时Ik＝25*Se＝4％时Ik＝37*Se上式中Uk：变压器的阻抗电压，记得好像是Ucc。

Ik：总出线处短路电流ASe：变压器容量KVA3。

峰值短路电流＝Ik*2.554.两相短路电流＝Ik*0.8665.多台变压器并列运行Ik＝（S1+S2+。

Sn）*1.44/Uk变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。

为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。

只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件。

因为单相短路或二相短路时的短路电流都小于三相短路电流。

能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。

一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

在介绍简化计算法之前必须先了解一些基本概念。

1.主要参数Sd三相短路容量(MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MVA基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。

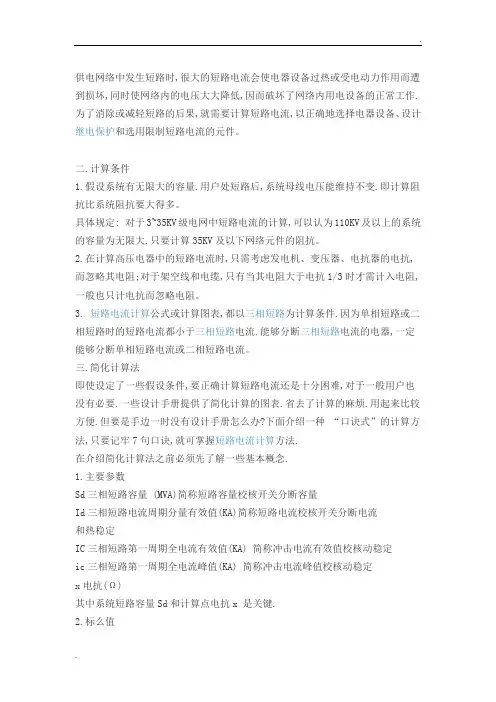

供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(Ω)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV 有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4 因为 S=1.73*U*I 所以 IJZ (KA)1.565.59.16144(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1+2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以 IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4．简化算法【1】系统电抗的计算系统电抗,百兆为一.容量增减,电抗反比.100除系统容量例：基准容量 100MVA.当系统容量为100MVA时,系统的电抗为XS*=100/100＝1 当系统容量为200MVA时,系统的电抗为XS*=100/200＝0.5当系统容量为无穷大时,系统的电抗为XS*=100/∞＝0系统容量单位：MVA系统容量应由当地供电部门提供.当不能得到时,可将供电电源出线开关的开断容量作为系统容量.如已知供电部门出线开关为W-VAC 12KV 2000A 额定分断电流为40KA.则可认为系统容量S=1.73*40*10000V=692MVA, 系统的电抗为XS*=100/692＝0.144.【2】变压器电抗的计算110KV, 10.5除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 4.5除变压器容量.例：一台35KV 3200KVA变压器的电抗X*=7/3.2=2.1875一台10KV 1600KVA变压器的电抗X*=4.5/1.6=2.813变压器容量单位：MVA这里的系数10.5,7,4.5 实际上就是变压器短路电抗的％数.不同电压等级有不同的值.【3】电抗器电抗的计算电抗器的额定电抗除额定容量再打九折.例：有一电抗器 U=6KV I=0.3KA 额定电抗 X=4% .额定容量 S=1.73*6*0.3=3.12 MVA. 电抗器电抗X*={4/3.12}*0.9=1.15电抗器容量单位：MVA【4】架空线路及电缆电抗的计算架空线：6KV,等于公里数；10KV,取1/3；35KV,取 3％0电缆：按架空线再乘0.2.例：10KV 6KM架空线.架空线路电抗X*=6/3=210KV 0.2KM电缆.电缆电抗X*={0.2/3}*0.2=0.013.这里作了简化,实际上架空线路及电缆的电抗和其截面有关,截面越大电抗越小. 【5】短路容量的计算电抗加定,去除100.例：已知短路点前各元件电抗标么值之和为 X*∑=2, 则短路点的短路容量Sd=100/2=50 MVA.短路容量单位：MVA【6】短路电流的计算6KV,9.2除电抗；10KV,5.5除电抗; 35KV,1.6除电抗; 110KV,0.5除电抗.0.4KV,150除电抗例：已知一短路点前各元件电抗标么值之和为 X*∑=2, 短路点电压等级为6KV, 则短路点的短路电流 Id=9.2/2=4.6KA.短路电流单位：KA【7】短路冲击电流的计算1000KVA及以下变压器二次侧短路时：冲击电流有效值Ic=Id, 冲击电流峰值ic=1.8Id1000KVA以上变压器二次侧短路时：冲击电流有效值Ic=1.5Id, 冲击电流峰值ic=2.5Id例：已知短路点{1600KVA变压器二次侧}的短路电流 Id=4.6KA,则该点冲击电流有效值Ic=1.5Id,＝1.5*4.6＝7.36KA,冲击电流峰值ic=2.5Id=2.5*406=11.5KA.可见短路电流计算的关键是算出短路点前的总电抗{标么值}.但一定要包括系统电抗。

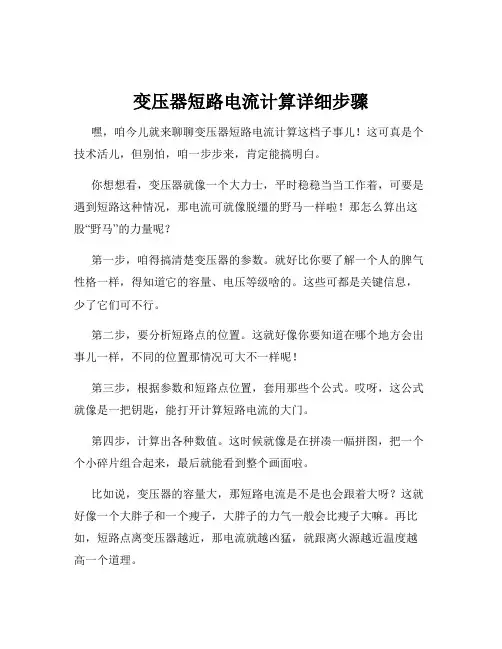

变压器短路电流计算详细步骤嘿，咱今儿就来聊聊变压器短路电流计算这档子事儿！这可真是个技术活儿，但别怕，咱一步步来，肯定能搞明白。

你想想看，变压器就像一个大力士，平时稳稳当当工作着，可要是遇到短路这种情况，那电流可就像脱缰的野马一样啦！那怎么算出这股“野马”的力量呢？第一步，咱得搞清楚变压器的参数。

就好比你要了解一个人的脾气性格一样，得知道它的容量、电压等级啥的。

这些可都是关键信息，少了它们可不行。

第二步，要分析短路点的位置。

这就好像你要知道在哪个地方会出事儿一样，不同的位置那情况可大不一样呢！第三步，根据参数和短路点位置，套用那些个公式。

哎呀，这公式就像是一把钥匙，能打开计算短路电流的大门。

第四步，计算出各种数值。

这时候就像是在拼凑一幅拼图，把一个个小碎片组合起来，最后就能看到整个画面啦。

比如说，变压器的容量大，那短路电流是不是也会跟着大呀？这就好像一个大胖子和一个瘦子，大胖子的力气一般会比瘦子大嘛。

再比如，短路点离变压器越近，那电流就越凶猛，就跟离火源越近温度越高一个道理。

你可能会问，这计算有啥用呢？嘿，用处可大了去了！这能让我们知道变压器能不能承受住这股短路电流的冲击呀，如果承受不住，那可得赶紧想办法，不然出了问题可就麻烦啦！就像你知道前面有个大坑，你不得绕着走或者想办法填平它呀？计算变压器短路电流，就像是一场和电的较量。

我们得小心翼翼地去了解它，掌握它，才能让它乖乖地为我们服务，而不是给我们捣乱。

总之，变压器短路电流计算虽然有点复杂，但只要咱一步一步来，认真对待，肯定能搞得清楚。

别嫌麻烦，这可是关系到电力系统安全稳定运行的大事儿呢！咱可不能马虎，对吧？所以呀，好好去研究研究，你肯定能行的！。

变压器容量短路电流计算
1.变压器容量计算
变压器容量计算是确定一台变压器最大能够容纳的负载容量的计算方法，其基本计算原理是：根据变压器的结构及技术要求确定变压器的容量
大小，通常要求变压器在负载范围内输出电压为5%以内，过载能力应大
于110%，短路能力应大于150%。

传统的变压器容量计算，一般是根据变压器的售电量和负载电压计算
出其容量，即
对于电力变压器，在确定容量大小时，还须考虑初功率损失（由于铁
芯有铁损）、负载损失及变压器其他损失，以确保它能够为负载提供足够
的电能，并保持变压器的正常工作。

最终容量=初始额定容量X增大系数
Kf
2.短路计算
当变压器在短路状态下工作时，由于变压器的支路中，电流突然增加，从而引起变压器的内部热量大量增加，使绝缘物质老化加快，或产生火花
等有损绝缘物质及铁芯的情况，因此，短路容量是变压器的一项重要性能
指标。

为了确定变压器的短路容量，通常需要求解变压器的最小耐受短路
容量（MVA）
其中，最小耐受短路容量MVA＝XN×KN
其中，XN为变压器的额定容量，KN为系数，通常KN为1.3。

1.变压器容量计算P=√3×U×I×COS￠在你的问题中，６３０ＫＶＡ变压器一次侧：Ｉ＝６３００００÷１００００÷１．７３２＝３６．３７Ａ(你看变压器铭牌验证) 二次侧：Ｉ＝６３００００÷３８０÷１．７３２÷COS￠≈１０６４Ａ（COS￠按０．９计算）二次侧：Ｉ＝６３００００÷40０÷１．７３２÷COS￠≈1010.39Ａ（COS￠按０．９计算）那么，二次侧也就是低压侧的可容纳负载为１000多一点，按一般推算，大约可以带动５００ＫＷ的负载！由上面的计算可以看出，６３０的变压器可以带５００ＫＷ的负载．就是说：变压器容量×８０％得出的数字，就是它较为理想的负载量！2、一次侧额定电流：Ｉ＝６３００００÷１００００÷１．７３２＝３６．３７Ａ二次侧额定电流：Ｉ＝６３００００÷40０÷１．７３２=909Ａ最大输出功率 P=630*0.95=599KW（COS￠按０．９5）最大输出功率 P=630*0.9=567KW（COS￠按０．９3、1、变压器的额定容量，应该是变压器在规定的使用条件下，能够保证变压器正常运行的最大载荷视在功率；2、这个视在功率就是变压器的输出功率，也是变压器能带最大负载的视在功率；3、变压器额定运行时，变压器的输出视在功率等于额定容量；4、变压器额定运行时，变压器的输入视在功率大于额定容量；5、由于变压器的效率很高，一般认为变压器额定运行时，变压器的输入视在功率等于额定容量，由此进行的运算及结果也是基本准确的；6、所以在使用变压器时，你只要观察变压器输出的电流、电压、功率因数及其视在功率等于或小于额定容量就是安全的（使用条件满足时）；7、有人认为变压器有损耗，必须在额定容量90%以下运行是错误的！8、变压器在设计选用容量时，根据计算负荷要乘以安全系数是对的：4、在功率因数等于一时，１ＫＶＡ就是１ＫＷ．所以６３０ＫＶＡ的变压器在功率因数等于１时可以带６３０ＫＷ的负荷．功率如小于１，就乘以这个数值，是用变压器的额定容量乘以功率因数，所得的数值就是可以带的ＫＷ数．如何计算变压器容量_变压器容量计算公式-变压器的功(2009-02-27 09:54:43)变压器的功率是决定于负载的，既：P2=U2I I2I+U2II I2II+......+U2n I2In(VA)P1=P2/η(VA)式中:P2变压器次级功率计算值。
