钢筋等强度剥肋滚压直螺纹连接技术

剥肋滚压直螺纹钢筋连接施工技术一、编制依据《钢筋机械连接技术规程》JCJ107—2023《滚轧直螺纹钢筋连接接头》JC163—20231.所谓钢筋机械连接——通过钢筋与连接件的机械咬合作用或钢筋端面的承压作用将一根钢筋中的力传递到另一根钢筋的连接方法, 这种连接的截面较大, 一般比钢筋截面大10%—30%或以上。

2.这种连接方法具有接头可靠, 操作简朴；不用电流、不受温度影响, 全天候施工, 对中性好, 施工进度快, 可连接各种钢筋, 不受钢筋种类含碳量的限制。

3、滚轧直螺纹接头, 通过钢筋端头直接滚轧或剥肋后滚轧制作的直螺纹和连接件螺纹咬合形成的接头。

4、本施工技术规定, 使用施工范围：1）仅用于剥肋滚轧直螺纹钢筋连接工程；2）合用于混凝土结构中, 直径为16—40mm的II级III 级钢筋的连接3）连接的钢筋应符合CB1499.2热轧钢筋的强度标准值系根据屈服强度拟定HRB335代号、HRB400代号。

4）连接套筒选用45号优质碳系结构钢或其他经型式检查确认符合规定的钢材, 供货单位应提供质量保证书5.接头根据《钢筋机械连接通用技术规程》（JGJ107—2023）的规定接头性能等级分为Ⅰ级、Ⅱ级、Ⅲ级三个等级。

Ⅰ级: 接头抗拉强度等于被连接钢筋的实际拉断强度或不小于1.1倍钢筋抗拉强度标准值, 残余变形小并具有高延性及反复拉压性能。

Ⅱ级：接头抗拉强度不小于被连接钢筋抗拉强度标准值, 残余变形较小并具有高延性及反复拉压性能。

Ⅲ级：接头抗拉强度不小于被连接钢筋屈服强度标准值的 1.25倍, 残余变形较小并具有一定的延性及反复拉压性能。

二、接头的抗拉强度等级Ⅰ级: 接头试件实际抗拉强度不应小于接头试件中钢筋抗拉强度实测值（断于钢筋）也不应小于钢筋抗拉强度标准值的1.1倍（断于接头）。

Ⅱ级: 接头试件实际抗拉强度不应小于钢筋抗拉强度标准值。

Ⅲ级: 接头试件实际抗拉强度不应小于钢筋屈服强度标准值。

1）接头单向拉伸时的强度和变形是接头的基本性能。

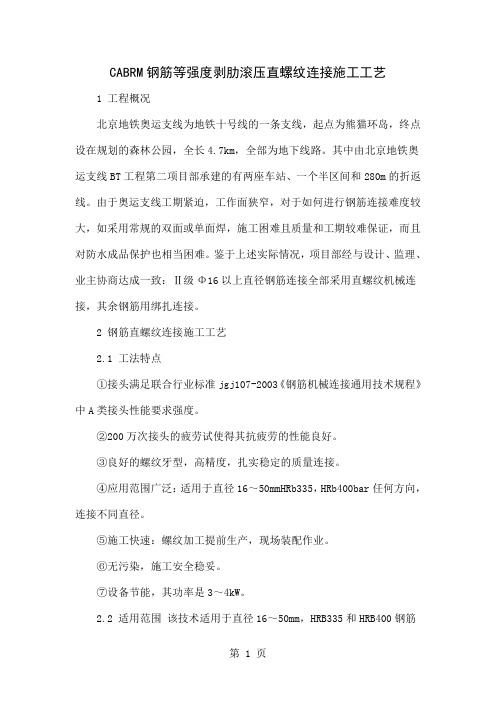

CABRM钢筋等强度剥肋滚压直螺纹连接施工工艺1 工程概况北京地铁奥运支线为地铁十号线的一条支线，起点为熊猫环岛，终点设在规划的森林公园，全长4.7km，全部为地下线路。

其中由北京地铁奥运支线BT工程第二项目部承建的有两座车站、一个半区间和280m的折返线。

由于奥运支线工期紧迫，工作面狭窄，对于如何进行钢筋连接难度较大，如采用常规的双面或单面焊，施工困难且质量和工期较难保证，而且对防水成品保护也相当困难。

鉴于上述实际情况，项目部经与设计、监理、业主协商达成一致：Ⅱ级Φ16以上直径钢筋连接全部采用直螺纹机械连接，其余钢筋用绑扎连接。

2 钢筋直螺纹连接施工工艺2.1 工法特点①接头满足联合行业标准jgj107-2003《钢筋机械连接通用技术规程》中A类接头性能要求强度。

②200万次接头的疲劳试使得其抗疲劳的性能良好。

③良好的螺纹牙型，高精度，扎实稳定的质量连接。

④应用范围广泛：适用于直径16～50mmHRb335，HRb400bar任何方向，连接不同直径。

⑤施工快速：螺纹加工提前生产，现场装配作业。

⑥无污染，施工安全稳妥。

⑦设备节能，其功率是3～4kW。

2.2 适用范围该技术适用于直径16～50mm，HRB335和HRB400钢筋在任何方向各种大小直径的连接，可以用在需要充分发挥钢筋强度或需要具备接头高延伸性的混凝土结构，也可以应用于抗疲劳性高的混凝土结构，如机场，隧道，桥梁等。

2.3 工艺原理连接部分将钢筋剥肋滚压变成螺纹后，使用连接套筒连接钢筋丝头与套筒，使丝头与连接套连接成一个整体，以达到连接的等强度。

2.4 工艺流程及操作要点2.4.1 钢筋丝头加工，流程如下：①钢筋端面平头的目的是垂直钢筋端面和母材的轴线的方向，应采用砂轮切割机或其他特殊设备，禁止气割。

②使用剥肋滚压螺纹机加工待连接钢筋端头成为螺纹。

③丝头质检：执行者对加工丝头进行质检。

④使用特殊的钢筋丝头保护帽或者套筒将保护钢筋丝头，防止螺纹受碰撞或灰尘污染。

钢筋剥肋滚压直螺纹连接技术是一种常用于钢筋连接的方法，用于提高钢筋连接的强度和可靠性。

下面我将详细介绍这一技术。

钢筋剥肋滚压直螺纹连接技术是将两根钢筋通过滚压的方式，在钢筋上形成直螺纹，然后将它们进行连接的方法。

这一连接方式可以用于所有直径为12mm以上的普通钢筋。

相比传统的焊接和机械连接方法，剥肋滚压直螺纹连接技术具有结构简单、连接牢固、施工方便等优点。

这一连接技术的具体步骤如下：1. 钢筋的准备：将需要连接的两根钢筋预先处理，去除表面的锈蚀和污垢，确保钢筋表面干净。

若有锈蚀或表面凹坑，可以通过刷涂防锈涂料来加固。

2. 剥肋：使用特制的剥肋机将钢筋表面的肋骨剥除，剥肋的长度一般为钢筋直径的1.5倍，确保剥肋的质量和长度一致。

3. 滚压直螺纹：将剥肋后的钢筋放入滚压机中，通过滚压机的滚轮转动，将钢筋表面滚压成直螺纹，滚压机需要根据钢筋的直径调整滚轮的尺寸和转动速度，以确保螺纹的深度和精度。

4. 清扫：将滚压后的钢筋用专用的刷子清洁干净，去除表面的毛刺和杂物，以便于连接时的紧密结合。

5. 接头制作：将两根处理好的钢筋端对端放置，确保两根钢筋的中心线对齐。

然后将连接套管套在两根钢筋的端部，套管的长度一般为钢筋直径的2倍，将套管和钢筋用专用的扳手固定住。

6. 连接：通过专用的无激光接头机器将套管和钢筋紧密连接在一起。

这一机器能够平稳地施加力量，使得套管和钢筋之间产生高强度的连接。

7. 检查：连接完成后，需要对连接部位进行检查，检查连接质量是否合格，确保连接的牢固和安全。

这一连接技术的优点主要有以下几点：1. 强度高：剥肋滚压直螺纹连接技术可以提高钢筋连接的强度，能够满足工程对于连接强度的要求。

2. 可靠性好：通过滚压直螺纹的方式，钢筋与连接套管之间的连接更加紧密，具有很好的可靠性，能够有效避免连接强度不足和连接失效的问题。

3. 施工方便：这一连接技术的施工过程简单，无需使用焊接设备和电源，不受环境条件的限制，可以在室外施工。

钢筋剥肋滚压直螺纹连接技术规程钢筋剥肋滚压直螺纹连接技术是当前建筑工程中常用的钢筋连接方式之一。

该技术具有耐久性好、连接强度高、施工简便等优点，并广泛应用于各类混凝土结构中。

在进行钢筋剥肋滚压直螺纹连接时，首先需要选择适合的材料和设备。

一般来说，连接件的材料应与被连接构件的钢筋相匹配，常见的材料有碳素钢和合金钢等。

而设备方面，则需要采用专业的滚压设备，以保证连接的精准性和稳定性。

在施工过程中，需要根据设计要求选择合适的连接件规格。

通常，连接件的直径和长度应根据钢筋的直径和需要的连接长度来确定。

在钢筋剥肋滚压直螺纹连接中，连接件的直径要比钢筋直径稍大，以确保连接的强度和稳定性。

在进行钢筋剥肋滚压直螺纹连接时，还需要注意一些关键步骤。

首先，要对连接部位进行充分的清理和除锈处理，以确保连接件与钢筋之间的紧密接触。

接着，将连接件正确插入至钢筋末端，并采用专用的滚牙设备进行滚压，直至连接件完全嵌入到钢筋中。

在滚压过程中，要确保连接件与钢筋之间的接触面完全贴合，以获得最佳的连接效果。

同时，要对滚牙设备的参数进行适当调整，以保证滚压的力量和速度合适。

滚压完成后，还需进行质量检验，检查连接的紧密度、强度是否符合规范要求。

钢筋剥肋滚压直螺纹连接技术的施工质量直接影响着结构的安全性和可靠性。

因此，在进行施工前，必须对相关工艺进行全面的规划和准备，并确保工人具备相关专业知识和技能。

同时，还要加强对施工现场的管理，确保操作规范和安全施工。

综上所述，钢筋剥肋滚压直螺纹连接技术在建筑工程中具有重要的应用价值。

只有通过科学规范的施工流程和严格的质量控制，才能确保连接的质量和性能达到设计要求，从而为工程的顺利进行提供有力支持。

钢筋等强度剥肋滚压直螺纹连接技术【摘要】本文主要介绍了钢筋等强度剥肋滚压直螺纹连接技术，包括其重要性和发展历程。

钢筋等强度剥肋滚压直螺纹连接技术的原理、工艺流程、优点、应用范围和未来发展方向也在文章中详细阐述。

结论部分探讨了该技术的未来展望、推广意义和经济效益。

通过本文的介绍，读者可以更好地了解钢筋等强度剥肋滚压直螺纹连接技术，并认识到其在工程领域中的重要性和发展前景。

【关键词】钢筋, 强度, 剥肋, 滚压, 直螺纹, 连接技术, 原理, 工艺流程, 优点, 应用范围, 未来发展方向, 未来展望, 推广意义, 经济效益1. 引言1.1 钢筋等强度剥肋滚压直螺纹连接技术的重要性钢筋等强度剥肋滚压直螺纹连接技术是建筑结构中常用的连接方式，其重要性不言而喻。

该技术可以实现钢筋之间的可靠连接，确保结构的整体稳定性和安全性。

钢筋连接强度较高，可以有效承载建筑物所受外部荷载，提高结构的抗震性能和承载能力。

钢筋等强度剥肋滚压直螺纹连接技术可以大大简化施工工艺，提高施工效率，节省人力物力成本。

该技术具有通用性和适用性广泛，适用于各种规格和材质的钢筋连接，满足不同工程项目的要求。

钢筋等强度剥肋滚压直螺纹连接技术的广泛应用可以有效提高建筑结构的整体质量和稳定性，为建筑行业的发展贡献力量。

钢筋等强度剥肋滚压直螺纹连接技术在建筑结构中的重要性不可忽视，具有广阔的发展前景和应用价值。

1.2 钢筋等强度剥肋滚压直螺纹连接技术的发展历程钢筋等强度剥肋滚压直螺纹连接技术的发展历程可以追溯至上个世纪六十年代。

起初，人们在施工中采用的是焊接连接方式，但这种方式存在着易燃、易腐蚀的问题，并且操作复杂、效率低下。

为了解决这些问题，钢筋等强度剥肋滚压直螺纹连接技术逐渐兴起。

上世纪七十年代，这项技术在国内开始逐渐推广应用，通过滚压工艺，可在钢筋表面形成直螺纹，使得钢筋之间能够牢固连接。

而且，这种连接方式不需要使用明火，避免了安全隐患，提高了施工效率。

钢筋剥肋滚压直螺纹连接技术是一种常用于混凝土建筑结构的钢筋连接技术。

它通过对钢筋进行剥肋、滚压和直螺纹处理，实现钢筋之间的紧密连接，提高整体抗剪承载力和耐久性。

该技术的实施步骤主要包括钢筋的准备、剥肋、滚压和直螺纹处理。

首先，需要选择符合要求的高强度钢筋作为连接材料。

然后，对钢筋进行剥肋处理，即通过机械剥离钢筋表面的肋部，以保证连接时的贴合度。

接下来，进行滚压处理，即在剥肋的钢筋上进行滚动压制，使其表面产生形状规则的螺纹。

最后，通过直螺纹工具对滚压处理后的钢筋进行加工，形成规定尺寸和螺距的直螺纹。

钢筋剥肋滚压直螺纹连接技术的优点主要体现在以下几个方面：1. 提高连接强度：钢筋经过剥肋、滚压和直螺纹处理后，表面粗糙度增加，连接面积增大，从而提高了钢筋之间的摩擦力和抗滑移能力，大大增强了连接强度。

2. 提高抗剪承载力：滚压处理后的直螺纹能够增加不仅仅钢筋自身的抗剪承载力，而且能够增加与混凝土之间的粘结和摩擦力，提高整体的抗剪承载力。

3. 提高耐久性：钢筋经过剥肋、滚压和直螺纹处理后，表面的锈蚀、腐蚀和疲劳寿命得到了较大程度的改善，提高了连接的耐久性和使用寿命。

4. 施工方便快捷：钢筋剥肋滚压直螺纹连接技术不需要进行喷涂、加热和倒插等繁琐操作，施工简单方便，能够有效节省施工时间和人力成本。

5. 适用范围广泛：钢筋剥肋滚压直螺纹连接技术适用于各类混凝土结构，包括桥梁、楼房、隧道、港口和水利工程等。

然而，钢筋剥肋滚压直螺纹连接技术也存在一些局限性。

首先，需要专门的设备和机械来进行剥肋、滚压和直螺纹处理，增加了设备投资和施工成本。

其次，对钢筋的要求较高，需要使用高强度和质量稳定的钢筋，增加了采购和管理难度。

综上所述，钢筋剥肋滚压直螺纹连接技术作为一种常用的钢筋连接技术，在提高连接强度和抗剪承载力方面具有明显的优势，被广泛应用于各类混凝土建筑结构中。

在实际施工中，需要根据具体情况进行合理选择和使用，并严格按照规范要求来进行施工操作和质量控制，以保证连接的安全可靠和耐久性。

新科技、新技术、新工艺、新材料的应用为保证工程的施工工期和施工质量，确保该本工程建成后具有良好的使用性能，在施工过程中，采用以下新技术、新材料、新工艺、新产品，以保证工程的施工质量。

一、钢筋等强剥肋滚压直螺纹连接技术（一）本工程的应用本工程的框架柱、墙、梁、板结构中，直径大于或等于20mm的钢筋等强剥肋滚压直螺纹连接。

（二）技术说明国家关于钢筋等强剥肋滚压直螺纹连接技术是当今钢筋连接的新技术，不仅连接强度高，接头的抗拉强度能够实现与钢筋母材等强，而且施工方便、连接速度快。

操作工艺：钢筋准备→剥肋滚压螺纹→利用套筒连接。

剥肋滚压螺纹利用GHG40钢筋滚压直螺纹成型机进行制作，一次装卡钢筋即可完成钢筋剥肋和螺纹加工两道工序，操作简单，加工速度快。

与国内外现有的钢筋连接技术相比具有接头连接强度高、连接速度快、设备操作简便、性能稳定可靠、套筒耗材少、适用范围广、施工方便等特点，适用于直径为16～40mm的Ⅱ、Ⅲ级钢筋在任意方向和位置的同径和异径钢筋的连接。

钢筋等强剥肋滚压直螺纹连接接头经过大量试验研究和型式检验，其性能指标达到了《钢筋机械连接通用技术规程》JGJ107－2003中A级接头性能要求，实现了与钢筋等强度连接的目的。

该技术既具有套筒挤压连接质量稳定、可靠的特点，又具有锥螺纹连接现场施工速度快的特点，克服了工人劳动强度大、丝头制作工序多、设备投入费用高的缺点。

由于接头与钢筋母材实现等强度连接，适用于直径为16～40mm的Ⅱ、Ⅲ级钢筋在任意方向和位置的同径和异径钢筋的连接，可用于要求充分发挥钢筋强度或对接头延性要求较高的各类混凝土结构，同时该类接头具有良好的抗疲劳性能，可广泛应用于对疲劳性能有较高要求的混凝土结构中。

由于该类接头具有以上优点和特点，在本工程中可保证接头质量、降低劳动强度、节约成本，同时也为本工程后续使用提供了安全保障。

二、钢筋混凝土保护层定位卡（一）本工程的应用在本工程的墙、柱混凝土浇注时采用塑料定位卡进行定位，保证混凝土保护层的厚度。

钢筋等强度剥肋滚压直螺纹连接施工方案为积极推广应用新技术、提高建筑业施工技术含量，在集团公司的大力支持下，第二分公司经过多方面考察，从中国建筑科学院建筑机械化研究分院—廊坊凯博新技术开发公司购进钢筋滚压直螺纹成型机一台（GHG40型），厂方已派技术人员对我单位操作人员进行了培训。

为正确使用机械设备，合理地在工程中大力推广，加强施工质量、安全检查，满足设计和规范要求，特编制“钢筋等强度剥肋滚压直螺纹连接”专项施工方案。

一、组织机构及人员职责：钢筋等强度剥肋滚压直螺纹连接是目前国内最先进的机械连接方法，它具有接头质量稳定可靠、操作简单方便等诸多优点。

为保证此项新技术的正确使用，满足设计和规范要求，第二分公司颐康府住宅楼项目部成立此项新技术推广领导小组，具体组织机构如下：负责人：施工员、质检员：材料员：保管员：设备维修员：操作人员：人员职责：1、负责人：在集团公司及分公司的领导下，负责推广直螺纹连接新技术的全面工作。

包括设备的维护，各种材料、易损件的购置计划编制，人员岗位培训，安全、质量监督检查等。

2、施工员、质检员：合理安排生产任务，按本方案的要求，对丝头的加工质量、保护措施、现场丝头的施工质量等进行检查，并为项目部提供完善的验收资料及施工记录，协助项目工程师在监理工程师的监督下取样试验。

3、材料员：负责原材料（包括钢材、套筒等）的采购进场，要求在合格供货单位名单中进行采购，收集原材料质量证明资料，协助保管员、试化验员及时对原材料进行进场复验。

并为项目部提供完整的相应资料。

4、保管员：对进场原材料（包括钢材、套筒）按《物资控制程序》进行验收入库，认真填写物资验收记录，作好产品标识。

5、设备维修员：熟悉直螺纹成型机的构件组成、机械原理及维修常识，定期对设备进行维护保养，及时更换易损件，确保设备正常运转。

6、操作人员：严格按施工方案及技术交底进行施工，掌握操作要领，对加工的丝头质量按要求进行自检，对出现的异常现象及时向上汇报，不得私自拆卸设备或更换零部件，不得擅自调整各种限位装置。
