钢筋剥肋滚压直螺纹连接技术(新版)

剥肋滚压直螺纹钢筋连接施工技术一、编制依据《钢筋机械连接技术规程》JCJ107—2023《滚轧直螺纹钢筋连接接头》JC163—20231.所谓钢筋机械连接——通过钢筋与连接件的机械咬合作用或钢筋端面的承压作用将一根钢筋中的力传递到另一根钢筋的连接方法, 这种连接的截面较大, 一般比钢筋截面大10%—30%或以上。

2.这种连接方法具有接头可靠, 操作简朴；不用电流、不受温度影响, 全天候施工, 对中性好, 施工进度快, 可连接各种钢筋, 不受钢筋种类含碳量的限制。

3、滚轧直螺纹接头, 通过钢筋端头直接滚轧或剥肋后滚轧制作的直螺纹和连接件螺纹咬合形成的接头。

4、本施工技术规定, 使用施工范围：1）仅用于剥肋滚轧直螺纹钢筋连接工程；2）合用于混凝土结构中, 直径为16—40mm的II级III 级钢筋的连接3）连接的钢筋应符合CB1499.2热轧钢筋的强度标准值系根据屈服强度拟定HRB335代号、HRB400代号。

4）连接套筒选用45号优质碳系结构钢或其他经型式检查确认符合规定的钢材, 供货单位应提供质量保证书5.接头根据《钢筋机械连接通用技术规程》（JGJ107—2023）的规定接头性能等级分为Ⅰ级、Ⅱ级、Ⅲ级三个等级。

Ⅰ级: 接头抗拉强度等于被连接钢筋的实际拉断强度或不小于1.1倍钢筋抗拉强度标准值, 残余变形小并具有高延性及反复拉压性能。

Ⅱ级：接头抗拉强度不小于被连接钢筋抗拉强度标准值, 残余变形较小并具有高延性及反复拉压性能。

Ⅲ级：接头抗拉强度不小于被连接钢筋屈服强度标准值的 1.25倍, 残余变形较小并具有一定的延性及反复拉压性能。

二、接头的抗拉强度等级Ⅰ级: 接头试件实际抗拉强度不应小于接头试件中钢筋抗拉强度实测值（断于钢筋）也不应小于钢筋抗拉强度标准值的1.1倍（断于接头）。

Ⅱ级: 接头试件实际抗拉强度不应小于钢筋抗拉强度标准值。

Ⅲ级: 接头试件实际抗拉强度不应小于钢筋屈服强度标准值。

1）接头单向拉伸时的强度和变形是接头的基本性能。

0906剥肋滚压直螺纹钢筋连接工程技术汇报人：***2023-11-11•剥肋滚压直螺纹钢筋连接工程分项工程质量技术交底卡•施工准备•钢筋剥肋滚压直螺纹连接工程施工方案•质量保证措施目•安全文明施工措施录剥肋滚压直螺纹钢筋连接工程分项工程质量技术交底卡01CATALOGUE•提高施工人员的操作技能和施工质量意识：预防和减少质量事故的发生，保障工程的安全顺利进行。

施工前应进行钢筋原材料的质量检验，确保钢筋的规格、型号、质量符合设计要求。

施工过程中应严格控制钢筋的切割、加工、镦头、套筒压接等工序的质量，确保钢筋连接牢固、可靠。

交底目的交底内容施工前应进行钢筋原材料的质量检验，确保钢筋的规格、型号、质量符合设计要求。

施工过程中应严格控制钢筋的切割、加工、镦头、套筒压接等工序的质量，确保钢筋连接牢固、可靠。

施工完成后应进行质量检验，包括钢筋的拉伸强度、弯曲性能等指标的检测，以及连接部位的安全性检验。

施工人员应经过相关培训，掌握剥肋滚压直螺纹钢筋连接技术的施工工艺和操作规程。

施工过程中应严格执行安全操作规程，确保施工安全。

施工单位应建立质量管理体系，加强质量监督和检查，确保施工质量符合要求。

交底其他要求施工准备02CATALOGUE技术准备钢筋的表面应洁净，无损伤、油渍和铁锈等。

钢筋的规格、型号和数量应符合设计要求，并应有出厂合格证明和进场检验报告。

钢筋原材料应符合国家相关标准，并按规定进行复验。

物资准备钢筋加工机械应完好，并应有相应的维修保养记录。

钢筋连接套筒应符合设计要求，并应有出厂合格证明和进场检验报告。

钢筋连接所需的灌浆料应符合设计要求，并应有出厂合格证明和进场检验报告。

施工现场准备施工现场应平整、坚实，并应有安全防护措施。

钢筋加工机械和钢筋连接施工所需的临时用电应符合施工现场的临时用电安全标准。

施工现场应有足够的照明，以方便夜间施工。

钢筋剥肋滚压直螺纹连接工程施工方案03CATALOGUE钢筋剥肋：根据设计要求和规范规定，调整剥肋滚压直螺纹机的剥肋深度和直径，确保剥肋后的钢筋尺寸符合要求。

钢筋剥肋滚压直螺纹连接技术是一种常用于钢筋连接的方法，用于提高钢筋连接的强度和可靠性。

下面我将详细介绍这一技术。

钢筋剥肋滚压直螺纹连接技术是将两根钢筋通过滚压的方式，在钢筋上形成直螺纹，然后将它们进行连接的方法。

这一连接方式可以用于所有直径为12mm以上的普通钢筋。

相比传统的焊接和机械连接方法，剥肋滚压直螺纹连接技术具有结构简单、连接牢固、施工方便等优点。

这一连接技术的具体步骤如下：1. 钢筋的准备：将需要连接的两根钢筋预先处理，去除表面的锈蚀和污垢，确保钢筋表面干净。

若有锈蚀或表面凹坑，可以通过刷涂防锈涂料来加固。

2. 剥肋：使用特制的剥肋机将钢筋表面的肋骨剥除，剥肋的长度一般为钢筋直径的1.5倍，确保剥肋的质量和长度一致。

3. 滚压直螺纹：将剥肋后的钢筋放入滚压机中，通过滚压机的滚轮转动，将钢筋表面滚压成直螺纹，滚压机需要根据钢筋的直径调整滚轮的尺寸和转动速度，以确保螺纹的深度和精度。

4. 清扫：将滚压后的钢筋用专用的刷子清洁干净，去除表面的毛刺和杂物，以便于连接时的紧密结合。

5. 接头制作：将两根处理好的钢筋端对端放置，确保两根钢筋的中心线对齐。

然后将连接套管套在两根钢筋的端部，套管的长度一般为钢筋直径的2倍，将套管和钢筋用专用的扳手固定住。

6. 连接：通过专用的无激光接头机器将套管和钢筋紧密连接在一起。

这一机器能够平稳地施加力量，使得套管和钢筋之间产生高强度的连接。

7. 检查：连接完成后，需要对连接部位进行检查，检查连接质量是否合格，确保连接的牢固和安全。

这一连接技术的优点主要有以下几点：1. 强度高：剥肋滚压直螺纹连接技术可以提高钢筋连接的强度，能够满足工程对于连接强度的要求。

2. 可靠性好：通过滚压直螺纹的方式，钢筋与连接套管之间的连接更加紧密，具有很好的可靠性，能够有效避免连接强度不足和连接失效的问题。

3. 施工方便：这一连接技术的施工过程简单，无需使用焊接设备和电源，不受环境条件的限制，可以在室外施工。

剥肋滚轧直螺纹钢筋连接技术指南1、接头位置数字北京大厦工程，直径大于或等于16mm钢筋的均采用机械连接（剥肋滚轧直螺纹连接），基础底板钢筋接头为一级等强连接，接头位置不受限制，但同一截面内，接头钢筋面积占总面积的百分率不得大于25％。

其它部位钢筋接头连接强度均不低于二级等强连接，且钢筋接头百分率不应超过50％。

2、连接套筒的标记滚轧直螺纹连接套筒标记显示在连接套筒上，由名称代号，特征代号及主参数代号组成：G主参数代号，表示钢筋直径，用钢筋公称直径酯(mm)表示R主参数代号，表示钢筋强度级别用 表示特征代号，表示钢筋连接接头形式，用F、Y、K、S等表示名称代号，表示滚轧直螺纹连接形式。

G－表示滚轧直螺纹钢筋连接接头；F－表示“正反丝扣型的连接接头，其适用于两端均不能转动情况下的连接；Y－表示“异径型”的连接接头，其适用于两根不同直径的钢筋连接；K－表示“扩口型”的连接接头，其使用施工中安装时难于对中的两根钢筋之间的连接；S－表示“加锁母型”的连接接头。

其使用与钢筋完全不能活动，通过转动连接套筒连接两根钢筋，然后用锁母锁紧套筒的连接。

3、钢筋丝头的加工3.1钢筋下料下料前，检查钢筋待加工螺纹的端部是否有弯曲现象，如有弯曲，应予以调直。

应使用无齿锯下料，不得使用气割或其它热加工方法切断钢筋。

为保证钢筋连接时钢筋丝头在连接套筒中的对顶效果，下料切割端面应与轴线垂直，钢筋端部不得出现马蹄形。

3.2丝头加工（1）加工流程参见钢筋丝头加工的人员必须进行技术培训，经考核合格后方可持证上岗操作。

工艺流程如下：钢筋端面平头→滚轧螺纹加工→丝头质量检验→带帽保护→丝头质量抽查→存放待用（2）操作要点：（1）钢筋端面平头。

平头的目的是让钢筋端面与母材轴线方向垂直。

宜采用砂轮切割机或其它专用设备，严禁气割；（2）滚轧螺纹加工。

使用钢筋滚轧直螺纹机将待连接钢筋的端头加工成螺纹；（3）丝头质量检验。

操作者对加工丝头的质量进行检查；（4）带帽保护。

钢筋等强度剥肋滚压直螺纹连接技术【摘要】本文主要介绍了钢筋等强度剥肋滚压直螺纹连接技术，包括其重要性和发展历程。

钢筋等强度剥肋滚压直螺纹连接技术的原理、工艺流程、优点、应用范围和未来发展方向也在文章中详细阐述。

结论部分探讨了该技术的未来展望、推广意义和经济效益。

通过本文的介绍，读者可以更好地了解钢筋等强度剥肋滚压直螺纹连接技术，并认识到其在工程领域中的重要性和发展前景。

【关键词】钢筋, 强度, 剥肋, 滚压, 直螺纹, 连接技术, 原理, 工艺流程, 优点, 应用范围, 未来发展方向, 未来展望, 推广意义, 经济效益1. 引言1.1 钢筋等强度剥肋滚压直螺纹连接技术的重要性钢筋等强度剥肋滚压直螺纹连接技术是建筑结构中常用的连接方式，其重要性不言而喻。

该技术可以实现钢筋之间的可靠连接，确保结构的整体稳定性和安全性。

钢筋连接强度较高，可以有效承载建筑物所受外部荷载，提高结构的抗震性能和承载能力。

钢筋等强度剥肋滚压直螺纹连接技术可以大大简化施工工艺，提高施工效率，节省人力物力成本。

该技术具有通用性和适用性广泛，适用于各种规格和材质的钢筋连接，满足不同工程项目的要求。

钢筋等强度剥肋滚压直螺纹连接技术的广泛应用可以有效提高建筑结构的整体质量和稳定性，为建筑行业的发展贡献力量。

钢筋等强度剥肋滚压直螺纹连接技术在建筑结构中的重要性不可忽视，具有广阔的发展前景和应用价值。

1.2 钢筋等强度剥肋滚压直螺纹连接技术的发展历程钢筋等强度剥肋滚压直螺纹连接技术的发展历程可以追溯至上个世纪六十年代。

起初，人们在施工中采用的是焊接连接方式，但这种方式存在着易燃、易腐蚀的问题，并且操作复杂、效率低下。

为了解决这些问题，钢筋等强度剥肋滚压直螺纹连接技术逐渐兴起。

上世纪七十年代，这项技术在国内开始逐渐推广应用，通过滚压工艺，可在钢筋表面形成直螺纹，使得钢筋之间能够牢固连接。

而且，这种连接方式不需要使用明火，避免了安全隐患，提高了施工效率。

钢筋剥肋滚压直螺纹连接技术是一种常用于混凝土建筑结构的钢筋连接技术。

它通过对钢筋进行剥肋、滚压和直螺纹处理，实现钢筋之间的紧密连接，提高整体抗剪承载力和耐久性。

该技术的实施步骤主要包括钢筋的准备、剥肋、滚压和直螺纹处理。

首先，需要选择符合要求的高强度钢筋作为连接材料。

然后，对钢筋进行剥肋处理，即通过机械剥离钢筋表面的肋部，以保证连接时的贴合度。

接下来，进行滚压处理，即在剥肋的钢筋上进行滚动压制，使其表面产生形状规则的螺纹。

最后，通过直螺纹工具对滚压处理后的钢筋进行加工，形成规定尺寸和螺距的直螺纹。

钢筋剥肋滚压直螺纹连接技术的优点主要体现在以下几个方面：1. 提高连接强度：钢筋经过剥肋、滚压和直螺纹处理后，表面粗糙度增加，连接面积增大，从而提高了钢筋之间的摩擦力和抗滑移能力，大大增强了连接强度。

2. 提高抗剪承载力：滚压处理后的直螺纹能够增加不仅仅钢筋自身的抗剪承载力，而且能够增加与混凝土之间的粘结和摩擦力，提高整体的抗剪承载力。

3. 提高耐久性：钢筋经过剥肋、滚压和直螺纹处理后，表面的锈蚀、腐蚀和疲劳寿命得到了较大程度的改善，提高了连接的耐久性和使用寿命。

4. 施工方便快捷：钢筋剥肋滚压直螺纹连接技术不需要进行喷涂、加热和倒插等繁琐操作，施工简单方便，能够有效节省施工时间和人力成本。

5. 适用范围广泛：钢筋剥肋滚压直螺纹连接技术适用于各类混凝土结构，包括桥梁、楼房、隧道、港口和水利工程等。

然而，钢筋剥肋滚压直螺纹连接技术也存在一些局限性。

首先，需要专门的设备和机械来进行剥肋、滚压和直螺纹处理，增加了设备投资和施工成本。

其次，对钢筋的要求较高，需要使用高强度和质量稳定的钢筋，增加了采购和管理难度。

综上所述，钢筋剥肋滚压直螺纹连接技术作为一种常用的钢筋连接技术，在提高连接强度和抗剪承载力方面具有明显的优势，被广泛应用于各类混凝土建筑结构中。

在实际施工中，需要根据具体情况进行合理选择和使用，并严格按照规范要求来进行施工操作和质量控制，以保证连接的安全可靠和耐久性。

1、目的/适用范围1.1目的为使钢筋直螺纹接头连接质量处于受控状态。

1.2适用范围适用于高层建筑、桥梁工程、水运工程等钢筋机械连接。

2、规范与标准《建筑工程施工质量验收统一标准》（GB 50300-2001）《钢筋混凝土用热轧带肋钢筋》（GB 1499）《钢筋混凝土用余热处理钢筋》（GB 13014）《钢筋等强度剥肋滚轧直螺纹连接技术规程》（Q/YJ 16-2001）《钢筋机械连接通用技术规程》（JGJ 107-2003）3、术语3.1钢筋剥肋滚轧螺纹使用钢筋剥肋滚轧直螺纹机将待连接钢筋的端头加工成螺纹。

3.2丝头经滚轧加工的带有螺纹的钢筋端部。

3.3连接套筒用以连接钢筋并有与丝头螺纹相对应内螺纹的连接件。

3.4完整螺纹牙顶和牙底均具有完整形状的螺纹。

3.5钢筋螺纹保护把钢筋端部加工好的螺纹套上塑料保护套，以免损坏螺纹或被污物污染。

3.6钢筋丝头质量检验对自检合格的丝头进行的抽样检验。

3.7螺纹中径螺纹牙型上沟槽和凸起宽度相等的地方，所构成的假想圆柱的直径。

4、工艺原理钢筋剥肋滚轧直螺纹连接技术是通过对钢筋连接端部先行剥肋，使钢筋滚丝前的端部达到同一直径，然后用滚丝轮滚轧成直螺纹，再利用特制的连接套筒进行连接，通过套筒的机械咬合作用，使钢筋丝头与连接套筒连接为一体，从而实现了等强度连接。

该技术的工作原理是利用钢材的冷作硬化原理，通过滚轧来提高材料的强度，并强化连接螺纹。

此技术有两个核心环节：一是剥肋，可以消除不连续的横肋和纵肋对滚轧工艺的不利影响，以及消除钢筋尺寸公差变化对加工螺纹尺寸所带来的影响，提高螺纹的精度和光洁度；二是滚轧螺纹，主要是对钢筋端部进行冷作强化，以提高螺纹的精度和强化效果。

虽然剥肋后钢筋横截面面积有所减小，但冷作强化后钢筋强度的提高足以抵消截面减小的影响，从而能达到接头强度不小于钢筋母材强度的效果。

5、特点5.1接头强度高，连接质量稳定。

螺纹经滚轧后材质发生硬化，强度约提高6%-8%，使螺纹对母材的削弱大为减少，其抗拉强度是母材实际抗拉强度的97%-100%，强度性能十分稳定；且螺纹精度高，直径大小一致，钢筋丝头螺纹与连接套筒相匹配，咬合紧密。

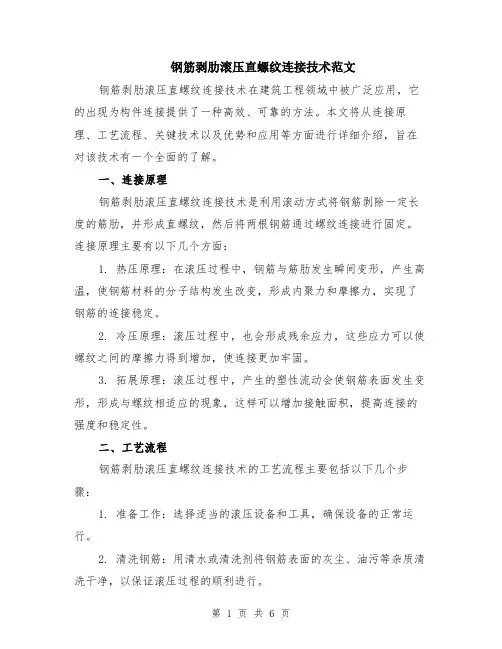

钢筋剥肋滚压直螺纹连接技术范文钢筋剥肋滚压直螺纹连接技术在建筑工程领域中被广泛应用，它的出现为构件连接提供了一种高效、可靠的方法。

本文将从连接原理、工艺流程、关键技术以及优势和应用等方面进行详细介绍，旨在对该技术有一个全面的了解。

一、连接原理钢筋剥肋滚压直螺纹连接技术是利用滚动方式将钢筋剥除一定长度的筋肋，并形成直螺纹，然后将两根钢筋通过螺纹连接进行固定。

连接原理主要有以下几个方面：1. 热压原理：在滚压过程中，钢筋与筋肋发生瞬间变形，产生高温，使钢筋材料的分子结构发生改变，形成内聚力和摩擦力，实现了钢筋的连接稳定。

2. 冷压原理：滚压过程中，也会形成残余应力，这些应力可以使螺纹之间的摩擦力得到增加，使连接更加牢固。

3. 拓展原理：滚压过程中，产生的塑性流动会使钢筋表面发生变形，形成与螺纹相适应的现象，这样可以增加接触面积，提高连接的强度和稳定性。

二、工艺流程钢筋剥肋滚压直螺纹连接技术的工艺流程主要包括以下几个步骤：1. 准备工作：选择适当的滚压设备和工具，确保设备的正常运行。

2. 清洗钢筋：用清水或清洗剂将钢筋表面的灰尘、油污等杂质清洗干净，以保证滚压过程的顺利进行。

3. 确定剥肋长度：根据设计要求和钢筋的规格，确定需要剥肋的长度。

4. 进行滚压：将钢筋放入滚压机器中，通过滚压机器内的滚轮进行滚压，使钢筋剥除一定数量的筋肋，并形成直螺纹。

5. 清理残留物：将滚压后产生的铁屑、渣滓等残留物清理干净，以保证连接的质量和稳定性。

6. 进行连接：将两根滚压后的钢筋通过螺纹进行连接，同时用扳手进行拧紧，确保连接的紧固程度和稳定性。

7. 检查连接质量：通过目测和测量的方式对连接质量进行检查，确保连接满足设计要求和使用的安全性。

8. 记录和存档：将连接质量记录并存档，以备后期维护和检查使用。

三、关键技术钢筋剥肋滚压直螺纹连接技术的关键技术主要包括以下几个方面：1. 滚轮设计：滚轮的设计要满足钢筋的滚压需求，其形状和尺寸要与钢筋的规格和要求相匹配，以确保滚压的效果和质量。
