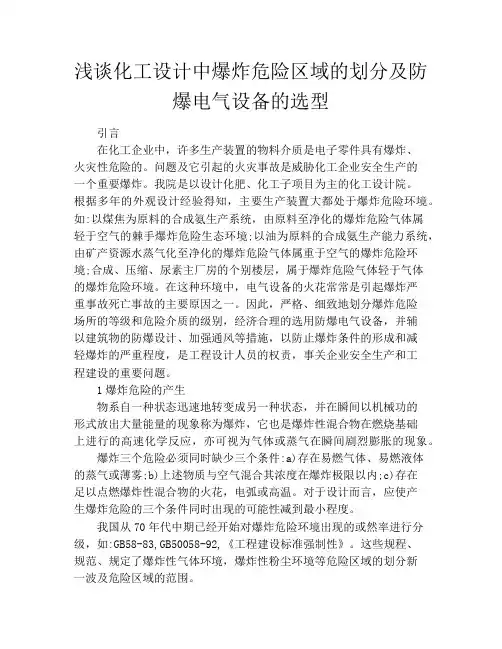

浅谈化工设计中爆炸危险区域的划分及防爆电气设备的选型引言在化工企业中，许多生产装置的物料介质是电子零件具有爆炸、火灾性危险的。

问题及它引起的火灾事故是威胁化工企业安全生产的一个重要爆炸。

我院是以设计化肥、化工子项目为主的化工设计院。

根据多年的外观设计经验得知，主要生产装置大都处于爆炸危险环境。

如:以煤焦为原料的合成氨生产系统，由原料至净化的爆炸危险气体属轻于空气的棘手爆炸危险生态环境;以油为原料的合成氨生产能力系统，由矿产资源水蒸气化至净化的爆炸危险气体属重于空气的爆炸危险环境;合成、压缩、尿素主厂房的个别楼层，属于爆炸危险气体轻于气体的爆炸危险环境。

在这种环境中，电气设备的火花常常是引起爆炸严重事故死亡事故的主要原因之一。

因此，严格、细致地划分爆炸危险场所的等级和危险介质的级别，经济合理的选用防爆电气设备，并辅以建筑物的防爆设计、加强通风等措施，以防止爆炸条件的形成和减轻爆炸的严重程度，是工程设计人员的权责，事关企业安全生产和工程建设的重要问题。

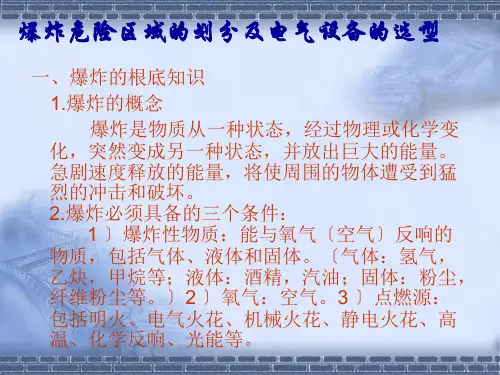

1爆炸危险的产生物系自一种状态迅速地转变成另一种状态，并在瞬间以机械功的形式放出大量能量的现象称为爆炸，它也是爆炸性混合物在燃烧基础上进行的高速化学反应，亦可视为气体或蒸气在瞬间剧烈膨胀的现象。

爆炸三个危险必须同时缺少三个条件:a)存在易燃气体、易燃液体的蒸气或薄雾;b)上述物质与空气混合其浓度在爆炸极限以内;c)存在足以点燃爆炸性混合物的火花，电弧或高温。

对于设计而言，应使产生爆炸危险的三个条件同时出现的可能性减到最小程度。

我国从70年代中期已经开始对爆炸危险环境出现的或然率进行分级，如:GB58-83,GB50058-92,《工程建设标准强制性》。

这些规程、规范、规定了爆炸性气体环境，爆炸性粉尘环境等危险区域的划分新一波及危险区域的范围。

爆炸危害性场所的分类，应由懂得易燃性材料实用性、设备工艺性能的技术人员提出易燃性介质及其释放源和懂得安全、电气的工程技术人员根据有关规范，来划分爆炸事件危险区域。

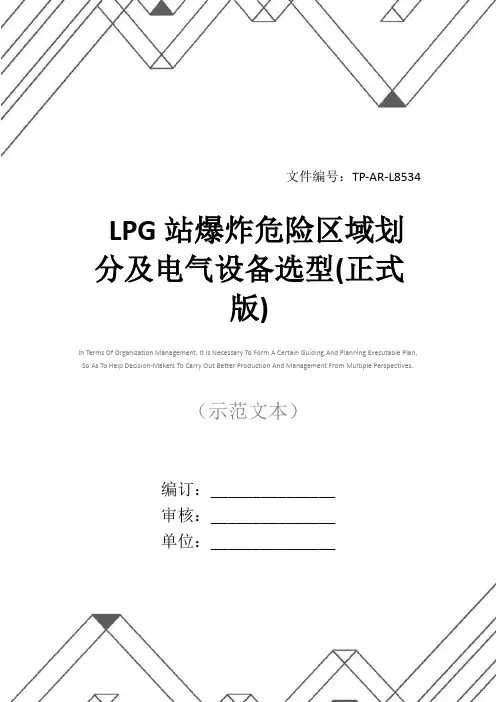

文件编号：TP-AR-L8534In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________LPG站爆炸危险区域划分及电气设备选型(正式版)LPG站爆炸危险区域划分及电气设备选型(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

LPG爆炸需要同时具备LPG、氧气和引燃源。

因此要避免LPG站发生火灾，就要保证在发生LPG泄漏时站内的电气设备不成为引燃源。

这对LPG站危险区域的划分和防爆电气设备的选型提出了较高的要求。

1危险区域的划分1.1划分的原则国际电工委员会根据爆炸性混合物出现的频繁程度和持续时间对爆炸危险区域做出了如下划分：0区是连续地存在危险性大于1000h/a的区域；1区是断续地存在危险性10～1000h/a的区域；2区是事故状态下存在危险性0.1～10h/a的区域。

我国也采用了国际电工委员会的划分原则，规定0区是存在连续级释放源的区域；l区是存在第一级释放源的区域；2区是存在第二级释放源的区域。

区域的划分可以根据通风条件适当调整。

当通风良好时，应降低爆炸危险区域等级；当通风不好时，应提高爆炸危险区域等级。

由此可见，LPG站在正常运行时，站内的生产设备，如烃泵、压缩机、阀门等的密封处都存在LPG泄漏的可能。

爆炸危险区域的划分及防爆电气设备的选用一、概述众所周知，易燃气体或蒸汽与空气的混合物遇到火花、电弧或危险高温就会被点燃，会形成燃烧或爆炸。

石化和化工企业经常要加工和处理易燃性液体或气体，石化工业的原料中有相当多的品种是易燃性的，如常用的原料中的石油、天然气、氢气是易燃性物质；半成品中的烷类、烃类化合物多数是易燃性物质；成品中的汽油、柴油等也是易燃性物质。

这些易燃性物质在被加工、贮存的过程中不可避免的会从管道、反应器、贮罐中逸出或漏出，与空气中的氧气混合后形成爆炸性混合物，如果当时现场有点燃源，就会形成爆炸。

爆炸产生高温和冲击波，造成人员伤亡和财产的巨大损失。

由于上述特点，石化企业的防爆安全就成为企业的头等大事。

为了防范这种工程爆炸，需在工程中采取相应的措施。

工程上采用的防爆安全措施一般分两类，第一类称为一次防爆措施，如建筑物的防爆设计，通风设施等。

第二类称为二次防爆措施，如选用防爆电气设备等。

这些措施都需要增加工程的投资，其设备费用、安装费用都高于普通电气产品，且平时的运行和维护都比普通电气设备难度大。

如何在设计中正确划分爆炸危险区域，合理地按级选用防爆电气设备，事关企业的安全和工程投资的合理。

二、爆炸危险区域的划分如果对于一个炼油厂或其中的一个装置，由于它的原料、产品有易燃性物质，就把整个厂区或装置都认定为爆炸危险场所，是极不经济的，显然也是不合理的。

易燃性物质的出现形成了一个潜在的爆炸性环境。

所谓潜在的，就意味着它们并不是时刻出现的，有的出现频率高，有的出现频率低。

在这种情况下，就存在危险性大的场所和危险性小的场所。

因此，就有必要对这些危险场所进行的“场所分类”。

按照场所中气体环境出现的频率和存在的时间的长短，将场所的危险程度分类，以便按照危险区域类型采用不同的防爆措施。

爆炸危险场所的划分首先要查找和确定释放源，根据释放源的等级，划分爆炸危险区域，然后还应结合释放源所在处的通风条件调整区域划分。

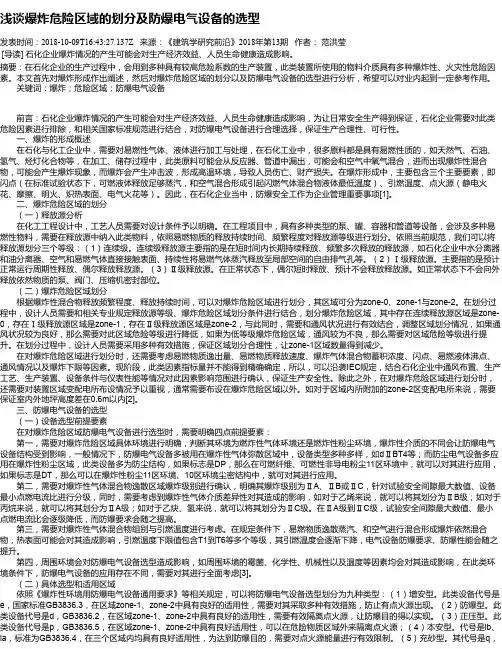

浅谈爆炸危险区域的划分及防爆电气设备的选型发表时间：2018-10-09T16:43:27.137Z 来源：《建筑学研究前沿》2018年第13期作者：范洪莹[导读] 石化企业爆炸情况的产生可能会对生产经济效益、人员生命健康造成影响。

摘要：在石化企业的生产过程中，会用到多种具有较高危险系数的生产装置，此类装置所使用的物料介质具有多种爆炸性、火灾性危险因素。

本文首先对爆炸形成作出阐述，然后对爆炸危险区域的划分以及防爆电气设备的选型进行分析，希望可以对业内起到一定参考作用。

关键词：爆炸；危险区域；防爆电气设备前言：石化企业爆炸情况的产生可能会对生产经济效益、人员生命健康造成影响，为让日常安全生产得到保证，石化企业需要对此类危险因素进行排除，和相关国家标准规范进行结合，对防爆电气设备进行合理选择，保证生产合理性、可行性。

一、爆炸的形成概述在石化与化工企业中，需要对易燃性气体、液体进行加工与处理，在石化工业中，很多原料都是具有易燃性质的，如天然气、石油、氢气、烃灯化合物等，在加工、储存过程中，此类原料可能会从反应器、管道中漏出，可能会和空气中氧气混合，进而出现爆炸性混合物，可能会产生爆炸现象，而爆炸会产生冲击波，形成高温环境，导致人员伤亡、财产损失。

在爆炸形成中，主要包含三个主要要素，即闪点（在标准试验状态下，可燃液体释放足够蒸汽，和空气混合形成引起闪燃气体混合物液体最低温度）、引燃温度、点火源（静电火花、摩擦、明火、炽热表面、电气火花等）。

因此，在石化企业当中，防爆安全工作为企业管理重要事项[1]。

二、爆炸危险区域的划分（一）释放源分析在化工工程设计中，工艺人员需要对设计条件予以明确。

在工程项目中，具有多种类型的泵、罐、容器和管道等设备，会涉及多种易燃性物料，需要在释放源中纳入此类物料，依照易燃物质的释放持续时间、频繁程度对释放源等级进行划分。

依照当前规范，我们可以将释放源划分三个等级：（1）连续级。

连续级释放源主要指的是在短时间内长期持续释放、频繁多次释放的释放源，如石化企业中水分离器和油分离器、空气和易燃气体直接接触表面、持续性将易燃气体蒸汽释放至局部空间的自由排气孔等。

LPG站爆炸危险区域划分及电气设备选型Orga nize en terprise safety man ageme nt pla nning, guida nee, in spect ion and decisi on-mak ing,en sure the safety status, and unify the overall pla n objectives编制：____________________ 审核：____________________ 时间：____________________LPG站爆炸危险区域划分及电气设备选型简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请详细阅读内容。

LPG爆炸需要同时具备LPG、氧气和引燃源。

因此要避免LPG站发生火灾，就要保证在发生LPG泄漏时站内的电气设备不成为引燃源。

这对LPG站危险区域的划分和防爆电气设备的选型提出了较高的要求。

1危险区域的划分1.1划分的原则国际电工委员会根据爆炸性混合物出现的频繁程度和持续时间对爆炸危险区域做出了如下划分：0区是连续地存在危险性大于1000h/a 的区域；1区是断续地存在危险性10〜1000h/a的区域；2区是事故状态下存在危险性0.1〜10h/a的区域。

我国也采用了国际电工委员会的划分原则，规定0区是存在连续级释放源的区域；I区是存在第一级释放源的区域；2区是存在第二级释放源的区域。

区域的划分可以根据通风条件适当调整。

当通风良好时，应降低爆炸危险区域等级；当通风不好时，应提高爆炸危险区域等级。

由此可见，LPG 站在正常运行时，站内的生产设备，如烃泵、压缩机、阀门等的密封处都存在LPG泄漏的可能。

因此，站内的储罐区、烃泵房、压缩机房、灌瓶间、瓶库等生产场所均为1区。

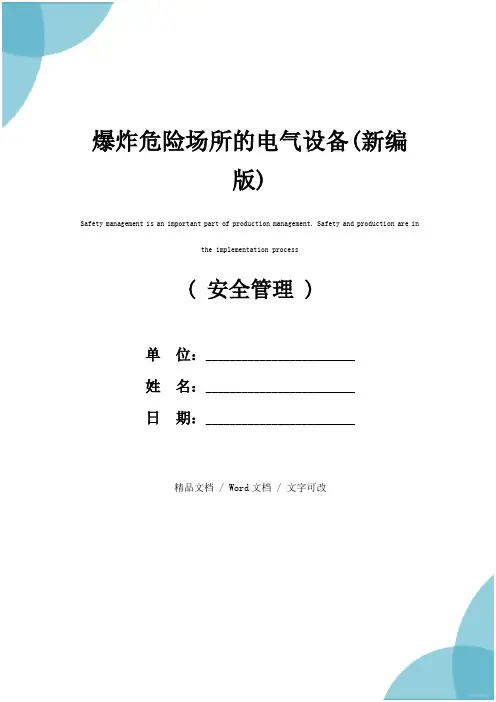

( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改爆炸危险场所的电气设备(新编版)Safety management is an important part of production management. Safety and production are inthe implementation process爆炸危险场所的电气设备(新编版)电气设备和线路所产生的电火花或电气设备表面的温度过高，能引起爆炸性混合物爆炸。

为保证安全，需根据电气设备和线路产生电火花及电气设备表面的发热温度，采取各种防爆措施，使这些电气设备和线路能在有爆炸危险场所使用。

一爆炸危险场所的类型和等级爆炸危险场所，是指在易燃易爆物质的生产、使用和贮存过程中，能够形成爆炸性混合物，或爆炸性混合物能够侵入的场所。

根据发生事故的可能性及其后果、危险程度及物质状态的不同，将爆炸危险场所划为二类五级，以便采取相应措施，防止由于电气设备及线路引起爆炸和发生火灾。

第一类：有气体或蒸气爆炸性混合物的爆炸危险场所，划分为三级。

Q一1级场所：是指在正常情况下能形成爆炸性混合物的场所，它包括正常的开车、运转、停车，例如敞开装料、卸料等。

Q一2级场所：是指在正常情况下不能形成，而仅在不正常情况下才能形成爆炸性混合物的场所。

不正常情况包括装置或设备的事故损坏、误操作、维护不当及装置或设备的拆卸、检修等。

Q一3级场所：是指在不正常情况下整个空间形成爆炸性混合物可能性较小的场所。

第二类：有粉尘或纤维爆炸性混合物的爆炸危险场所，划分为二级。

G一1级场所：是指在正常情况下能形成爆炸性混合物的场所。

例如：铝粉、面粉、硫磺粉等生产设备的内部空间，粉状塑料、树脂等的气流干燥设备内的空间。

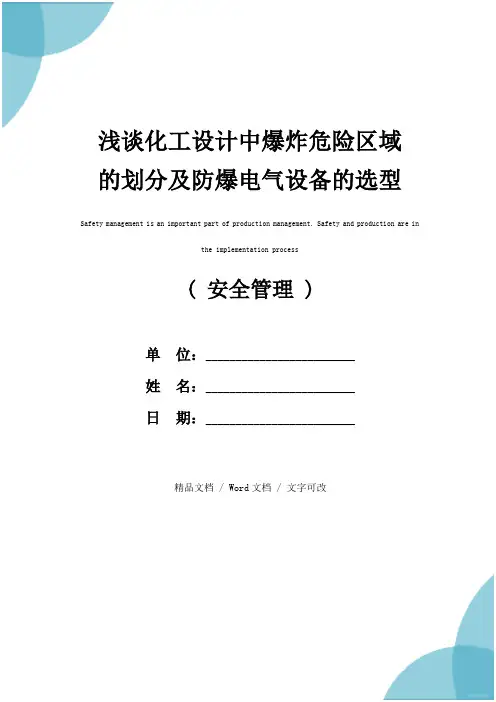

化工设计中爆炸危险区域划分及防爆电气设备选型化工设计中爆炸危险区域划分及防爆电气设备选型引言在化工企业中，许多生产装置的物料介质是具有爆炸、火灾性危险的。
