平顶山学院见习报告见习题目：姚孟电厂见习报告 院 系：电气信息工程学院 班 级：10级电气2班姓 名：***学 号：******提交日期：2012年11月23日一、见习目的1、了解发电厂生产过程中的主要环节，认识一下锅炉、电机等设备；2、了解高压输电线路的设备和传输方式，增加感性认知；3、通过理论联系实际，锻炼自己的动手能力，提高实际操作技能；4、、增强对电力行业的整体认识；二、见习单位及岗位介绍平顶山姚孟电力工程有限责任公司的前身是姚孟电厂各检修专业。
2006年12月，平顶山姚孟电力工程有限责任公司正式注册成立。
公司拥有一支专业化、规范化的电力检修队伍，全体员工均接受过正规专业技术培训，并取得国家承认的火力发电厂检修所必需的各专业、工种资质证书，公司各种施工机械、专用设备及工具齐备。
公司以“强内优外、强基固本、专业精进、稳健发展”为战略发展思路，推行项目部管理模式，具有高效和自主灵活的管理机制。
姚电公司的主要生产设备有锅炉设备及组成、汽轮机设备及组成、火电厂热力系统、脱硫设备和变电站等。
其中变电站包括220KV和500KV 两部分，500KV输电线路是我国第一条500KV超高压输电线路。
3、 见习内容及过程电厂主要设备1.锅炉在锅炉机组中的能量转换包括三个过程：燃料的燃烧过程、传热过程和水的汽化过程。
其中燃烧过程：煤－灰系统，风－烟系统。
传热过程：就是高温烟气所含的热量，通过钢管、钢板等受热面传给工质的过程。
汽化过程：水－汽系统。
水－汽系统、煤－灰系统和风－烟系统是锅炉的三大主要系统，这三大系统的工作也是同时地、连续地进行的。
通常将燃料和烟气这一侧所进行的过程（包括燃烧、放热、排渣、气体流动等）总称为“炉内过程”；把水、汽这一侧所进行的过程（水和蒸汽流动、吸热、汽化、汽水分离、热化学过程）总称为“锅内过程”。
2.汽轮机汽轮机是发电厂的的原动机，它是把蒸汽的热能转化为轴上的机械能。
通过锅炉与汽轮机之间的热力系统完成汽水循环，热力系统包括凝汽冷却系统，回热加热系统、疏水系统以及补水系统等若干子系统，并利用各种热力设备来完成各自的功能。

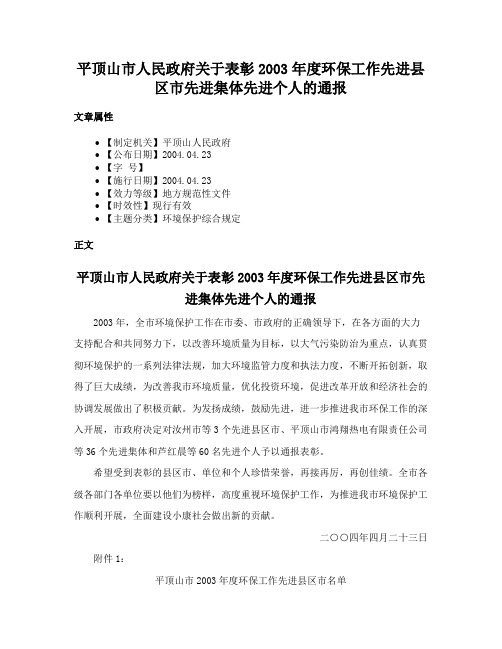

平顶山市人民政府关于表彰2003年度环保工作先进县区市先进集体先进个人的通报文章属性•【制定机关】平顶山人民政府•【公布日期】2004.04.23•【字号】•【施行日期】2004.04.23•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】环境保护综合规定正文平顶山市人民政府关于表彰2003年度环保工作先进县区市先进集体先进个人的通报2003年，全市环境保护工作在市委、市政府的正确领导下，在各方面的大力支持配合和共同努力下，以改善环境质量为目标，以大气污染防治为重点，认真贯彻环境保护的一系列法律法规，加大环境监管力度和执法力度，不断开拓创新，取得了巨大成绩，为改善我市环境质量，优化投资环境，促进改革开放和经济社会的协调发展做出了积极贡献。
为发扬成绩，鼓励先进，进一步推进我市环保工作的深入开展，市政府决定对汝州市等3个先进县区市、平顶山市鸿翔热电有限责任公司等36个先进集体和芦红晨等60名先进个人予以通报表彰。
希望受到表彰的县区市、单位和个人珍惜荣誉，再接再厉，再创佳绩。
全市各级各部门各单位要以他们为榜样，高度重视环境保护工作，为推进我市环境保护工作顺利开展，全面建设小康社会做出新的贡献。
二○○四年四月二十三日附件1：平顶山市2003年度环保工作先进县区市名单汝州市宝丰县新华区附件2：平顶山市2003年度环保工作先进集体名单1.平顶山鸿翔热电有限责任公司2.平顶山中盐皓龙有限责任公司3.平顶山市污水净化公司4.平顶山天鹰集团有限责任公司5.平顶山市三和电厂6.河南天宏焦化集团有限责任公司7.平顶山市第一人民医院8.平煤集团总医院医疗废物焚烧中心9.平煤集团坑口电厂10.平煤集团天成实业公司11.平顶山鸿翔热力公司12.平煤集团六矿13.平顶山日报社14.平顶山广播电视新闻中心15.平顶山市人民政府法制办公室16.平顶山市新华区人民法院17.平顶山市公安交警支队18.平顶山市第十四中学19.平顶山市监察局20.平顶山市卫东区东安路办事处鸿翔社区21.汝州市人民政府22.宝丰县人民政府23.新华区人民政府24.湛河区人民政府25.平顶山市环境保护局26.汝州市环境保护局27.宝丰县环境保护局28.新华区环境保护局29.石龙区国土资源和环境保护局30.舞钢市环境保护局31.新华区焦店乡人民政府32.宝丰县公安局33.宝丰县电业局34.汝州市小屯乡政府35.湛河区公安分局36.河南恒通源新型材料股份有限公司附件3：平顶山市2003年度环保工作先进个人名单1.芦红晨（鸿翔热电公司）2.潘聊生（姚电公司）3.刘言（中盐皓龙公司）4.李宝森（市污水净化公司）5.郭宏（第一人民医院）6.陈国峰（一五二医院）7.杨清艳（神马集团氯碱化工公司）8.文辉（神马实业公司）9.罗志国（神马六六盐公司）10.李绍兵（鸿翔热力公司）11.杨亚伟（市交警支队）12.李耀东（市政府办公室）13.李淑君（市财政局）14.吴跃辉（市环保局）15.王万宾（市环科所）16.李三强（市环境监测站）17.陈丙亿（市环境监测站）18.张弓（汝州市政府）19.韩玉良（新华区人民法院）20.肖玉兰（市监察局）21.丁士铁（市环保局）22.刘德方（市环保局）23.郭雪雷（市环保局）24.陈献文（市环保局）25.施济民（市政府办公室）26.韩振江（市众成环保工程公司）27.孙长贵（河南天宏焦化集团公司）28.庞秀英（河南天宏焦化集团公司）29.翟国安（市飞行化工集团公司）30.孙颜红（宝丰县环保局）31.李俊连（鲁山县环保局）32.宋文生（新华区环保局）33.曹新宇（新华区环保局）34.李法强（卫东区环保局）35.吕静一（舞钢市环保局）36.张中校（舞钢市环保局）37.杨英锋（宝丰县政府）38.赵言欣（新华区政府）39.张金修（汝州市环保局）40.任会通（汝州市环保局）41.郑士杰（石龙区环保局）42.娄文聚（宝丰县环保局）43.李晓黎（新华区薛庄乡政府）44.魏广军（平顶山日报社）45.田秀忠（平顶山晚报社）46.宋辛新（平顶山电视台）47.郑寿亭（平煤集团环保中心）48.薛留义（平煤集团环保中心）49.彭占伟（石龙区环保局）50.马晓春（叶县环保局）51.韩洪涛（郏县环保局）52.刘天增（湛河区环保局）53.巴清高（湛河区曹镇乡政府）54.黄跃杰（湛河区北渡镇政府）55.胡炜哲（新华区焦店乡政府）56.吴淮徐（平煤集团六矿）57.谢陆海（平煤集团四矿）58.蔡宏远（平煤集团七矿）59.李春香（平煤集团八矿）60.崔喜军（平煤集团坑口电厂）。
有关电厂的实习报告四篇电厂的实习报告篇1一：前言实践是检验真理的惟一标准。
在课堂上，我们学习了很多理论知识，但是如果我们在实际当中不能灵活运用，那就等于没有学。
实习就是将我们在课堂上学的理论知识运用到实战中。
我们怎样才能把课本上的知识灵活恰当的运用到生活、工作当中去，成为对别人对社会有用的人才？我们怎样才能适应当今飞速发展的社会，怎样才能确定自己的人生坐标，实现自己的人生价值呢？抱着这种想法，我走进了平顶山姚孟发电有限责任公司。
为了更好的认识与了解专业知识，并拓展实际的知识面，在那里，我接受了更为有用的电力知识，而每天对生产线的研究，又增强了我的实战能力，加深了对电厂及其相关行业的了解，并对其厂内设备有了初步认识。
使我迈出了成功的一步。
生产实习是教学计划中非常重要的实践教学环节，其目的是使我们了解和掌握基本生产知识、印证、巩固和丰富已学过的专业课程内容，培养我们理论联系实际，提高自己在生实践中调查研究、观察问题、分析问题以及解决问题的能力、为后续专业课程的学习打下基础，通过生产实习，还使我们了解现代化生产方式、培养热爱专业、致力祖国社会主义建设的思想。
虽然只经过短短2x天的实习，但是经过在电厂的学习得知，在新中国成立之后的半个世纪中，中国的电力工业取得了迅速的发展，平均每年以10%以上的速度在增长，到2x05年12月底，全国装机容量以突破5亿千瓦，无论在装机容量还是在发电量上都跃居世界第二位，仅次于美国。
特别是进入上个世纪90年代以来，我国的电力平均每年新增装机容量超过17GW，使长期严重缺电的局面得到了基本缓解，国民经济和社会发展对电力的需求得到了基本满足。
但是，我们目前还存在一些问题，首先是全国发电设备平均年利用小时逐年下降。
其次是我国的人均用电水平底，远远落后于发达国家，大约是加拿大的1/2x，美国的1/4，法国的1/8，全国至今还有上千万人没有用上电，而且近几年中国电力供需十分紧张，不少地区拉闸限电，可见，电力的发展还远远不够。

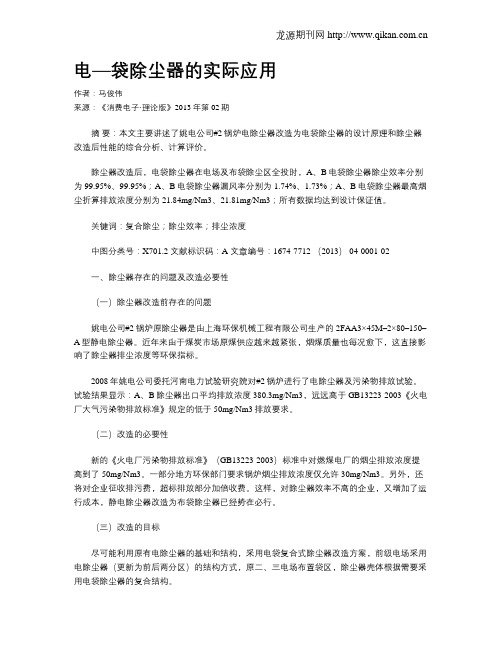

电—袋除尘器的实际应用作者：马俊伟来源：《消费电子·理论版》2013年第02期摘要：本文主要讲述了姚电公司#2锅炉电除尘器改造为电袋除尘器的设计原理和除尘器改造后性能的综合分析、计算评价。
除尘器改造后，电袋除尘器在电场及布袋除尘区全投时，A、B电袋除尘器除尘效率分别为99.95%、99.95%；A、B电袋除尘器漏风率分别为1.74%、1.73%；A、B电袋除尘器最高烟尘折算排放浓度分别为21.84mg/Nm3、21.81mg/Nm3；所有数据均达到设计保证值。
关键词：复合除尘；除尘效率；排尘浓度中图分类号：X701.2 文献标识码：A 文章编号：1674-7712 （2013） 04-0001-02一、除尘器存在的问题及改造必要性（一）除尘器改造前存在的问题姚电公司#2锅炉原除尘器是由上海环保机械工程有限公司生产的2FAA3×45M–2×80–150–A型静电除尘器。
近年来由于煤炭市场原煤供应越来越紧张，烟煤质量也每况愈下，这直接影响了除尘器排尘浓度等环保指标。
2008年姚电公司委托河南电力试验研究院对#2锅炉进行了电除尘器及污染物排放试验。
试验结果显示：A、B除尘器出口平均排放浓度380.3mg/Nm3，远远高于GB13223-2003《火电厂大气污染物排放标准》规定的低于50mg/Nm3排放要求。
（二）改造的必要性新的《火电厂污染物排放标准》（GB13223-2003）标准中对燃煤电厂的烟尘排放浓度提高到了50mg/Nm3。
一部分地方环保部门要求锅炉烟尘排放浓度仅允许30mg/Nm3。
另外，还将对企业征收排污费，超标排放部分加倍收费。
这样，对除尘器效率不高的企业，又增加了运行成本，静电除尘器改造为布袋除尘器已经势在必行。
（三）改造的目标尽可能利用原有电除尘器的基础和结构，采用电袋复合式除尘器改造方案，前级电场采用电除尘器（更新为前后两分区）的结构方式，原二、三电场布置袋区，除尘器壳体根据需要采用电袋除尘器的复合结构。

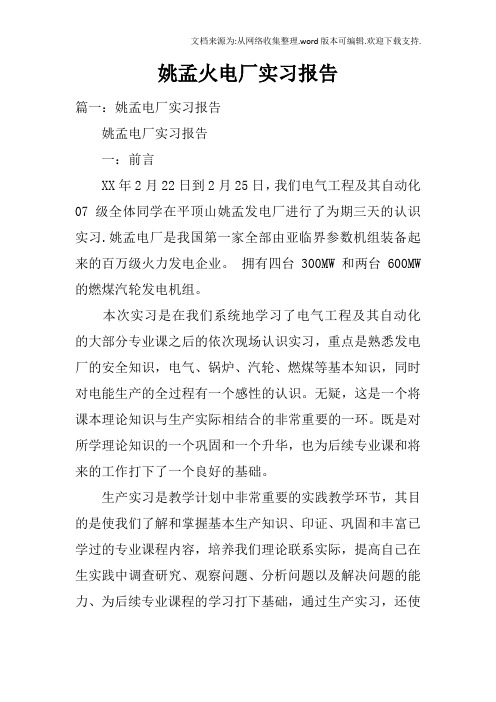

姚孟火电厂实习报告篇一：姚孟电厂实习报告姚孟电厂实习报告一：前言XX年2月22日到2月25日，我们电气工程及其自动化07级全体同学在平顶山姚孟发电厂进行了为期三天的认识实习.姚孟电厂是我国第一家全部由亚临界参数机组装备起来的百万级火力发电企业。
拥有四台300MW和两台600MW 的燃煤汽轮发电机组。
本次实习是在我们系统地学习了电气工程及其自动化的大部分专业课之后的依次现场认识实习，重点是熟悉发电厂的安全知识，电气、锅炉、汽轮、燃煤等基本知识，同时对电能生产的全过程有一个感性的认识。
无疑，这是一个将课本理论知识与生产实际相结合的非常重要的一环。
既是对所学理论知识的一个巩固和一个升华，也为后续专业课和将来的工作打下了一个良好的基础。
生产实习是教学计划中非常重要的实践教学环节，其目的是使我们了解和掌握基本生产知识、印证、巩固和丰富已学过的专业课程内容，培养我们理论联系实际，提高自己在生实践中调查研究、观察问题、分析问题以及解决问题的能力、为后续专业课程的学习打下基础，通过生产实习，还使我们了解现代化生产方式、培养热爱专业、致力祖国社会主义建设的思想。
通过参观平顶山姚孟发电有限责任公司的生产实际，将理论知识与生产实践相结合，优化知识结构，提高思考分析能力。
在参观过程中，通过向技术人员提问学习，了解与初步掌握本专业相关产品技术参数等方面的实际知识和相关标准，增强对锅炉、汽轮机系统及辅助设备的组成及结构的具体知识，为今后专业课程的学习、专业课程设计及毕业设计打下良好的基础。
此外，经过对电厂的实地了解，为今后步入社会作必要的心理准备。
虽然只经过短短3天的实习，我感觉，在“姚孟电厂”里，我学到的知识很多。
在此，我感谢给我这次实习机会的领导以及姚孟电厂的师傅们。
二：公司简介平顶山姚孟发电有限责任公司前身是姚孟电厂，始建于1970年，总装机容量2470兆瓦，年发电量约140亿千瓦时，是我国由亚临界、超临界机组装备起来的百万级火力发电厂，是华中电网的主力发电厂。
姚电公司#4机组真空下降的分析与优化
凝汽器真空对机组运行安全性和经济性有很大影响，在机组运行中，凝汽器工作状态恶化将直接引起汽轮机热耗、汽耗增大和出力降低；另外真空下降会引起汽轮机排汽缸温度升高、汽轮机轴承中心偏移，严重时还会引起汽轮机组振动。
而凝汽器真空受诸多因素制约，因此有必要分析凝汽器真空下降的原因，找出真空下降的措施，提高凝汽器性能。
标签：汽轮机；凝汽器；真空
引言
姚孟第二发电有限责任公司#4机组为300MW引进机组，于1986年12月投产发电，其汽轮机是法国阿尔斯通厂制造的冲动式汽轮机，采用亚临界参数，一次中间再热，具有七段回热抽汽，其结构形式为单轴、三缸、双排汽口，排汽进入凝汽器。
#4机组凝汽器型式为表面对分双流程，传热面积为16000m2，主凝结区管数29120根，空冷区管数2008根，冷却水量为33000m3/h。
凝汽器是汽轮机组的主要辅助设备之一，它的作用主要是冷却汽轮机的排汽，把凝结水重新送入锅炉，在汽轮机的排汽口建立并维持高度的真空，使蒸汽所含的热量尽可能多的转变为机械能。
作为主要辅助设备，凝汽器的正常运行对电厂的安全、经济运行起着很大的作用。
1 #4机组凝汽器真空降低的问题
随着#3、4机组的运行，尤其是机组迎峰度夏期间进行两台机组对标时，通过数据统计对比发现同等负荷下#4机组平均真空值较#3机组有明显降低，表1是#3/#4机组真空随负荷变化统计。
从表1可以看出，#3机组平均真空值为 5.24kPa，#4机组平均真空值为5.71kPa，同负荷下比#4机组比#3机组凝汽器真空平均低0.47kPa，对机组的经济运行产生了很大的影响。
2 真空下降对#4机组的影响
2.1 真空下降对煤耗的影响
根据#4机组凝汽器真空特性曲线，真空度每变化1%，汽轮机的汽耗率平均变化1.5%～2.5%。
按照汽耗率按1.5%计算，#4机组真空下降0.47%，则汽耗率将增加0.705%。
bdQdwηglηgd=dd （h0-hgs）=qd
从公式中可以看出汽耗率和发电标准煤耗的对应关系。
那么，增加0.705%
的汽耗率也就是相同供电负荷下增加0.705%的标准煤。
取热耗率为8000kJ/kWh，则：
bd=qd/（Qdwηglηgd）=8000/（29310*0.9*0.98）=0.309（kg/kWh）
按#4机组负荷率55%，则每天多消耗标准煤：
Bd=0.309*300000*0.55*24*0.00705=8.62t
通过上述计算可以看出，在主蒸汽流量不变的情况下，凝汽器真空每降低0.47kPa每天将增加标准煤耗8.62t。
加之真空下降使机组汽耗率增加，其他辅机设备负载耗电量的增加，增大了运行投入成本，对机组的经济性极其不利。
2.2 真空下降对机组安全性的影响
汽轮机真空下降不仅降低机组经济性，而且由于真空的降低，同负荷下蒸汽流量增加，汽轮机轴系轴向推力增加，同时低缸排汽温度升高，低缸膨胀量增加，严重时造成低压缸末级叶片喘振、转子振动等故障。
3 原因分析
3.1 凝汽器进、回水室、中间水室杂物堵塞
#4机组凝汽器型式为表面式，该凝汽器主要由壳体、管束、热井、水室等部分组成。
汽轮机的排汽通过喉部进入壳体，在冷却管束上冷凝成水并汇集于热井，由凝结水泵抽出。
冷却水（又称循环水）从进口水室进入冷却管束并从出口水室排出。
凝汽器通过与冷却水进行热交换，使凝汽器保持较高的真空度。
故冷却水管的换热性能对机组真空有较大影响。
利用机组停机的机会对#4机组凝汽器进、回室、中间水室进行了检查，发现#4机组凝汽器的冷却水管堵塞情况较严重，导致冷却水量下降，#4机组的真空下降。
3.2 凝汽器循环水泵故障
凝汽器冷却水管中循环水的稳定是凝汽器真空维持的保证。
#4机组多次出现循环水泵运行中出口门油泵在出口门全开信号消失后不自启和油压低现象，造成循环水泵出口门關闭，循环水泵跳闸，凝汽器循环水中断。
经过热控检修班组对#4机组循环水泵压力表跟压力开关校验，该油站压力表显示值与压力开关值偏差在允许范围内。
为验证循环水泵出口门油泵出力情况现场进行了多次试验，发现油泵出力已无法满足正常运行要求。
3.3 胶球清洗装置收球率低
胶球清洗装置是汽轮机组在运行中对凝汽器冷却管进行有效清洗的最佳设备，直接影响到汽轮机凝汽器的清洗程度和传热效果。
使用胶球清洗装置可在机组不减负荷的情况下清洗凝汽器，提高凝汽器的传热效果，防止汽轮机热效率因背压升高而降低，同时可防止冷却管因结垢而腐蚀，延长冷却管的使用寿命。
凝汽器胶球清洗装置中的海绵胶球对凝汽器冷却管进行清洗后，通过收球网把分散在冷却水中的胶球全部收集起来，以便重复使用实现连续循环清洗。
收球网收球率大于85%为合格，大于95%为优良。
#4机组凝汽器A、B侧循环水回水管道各配备一套胶球清洗装置，而经过调查发现#4机7月份胶球清洗装置收球率超过85%的次数仅有一次，且收球率0%的次数高达5次；而同期#3机组胶球装置收球率超过85%的次数达7次，由此可以看出胶球装置收球率低导致了#4机组的真空的降低。
4 对策实施和效果
4.1 对凝汽器水侧进行清扫
2016年9月，#4机组检修期间对#4机组凝汽器水侧进行清扫。
凝汽器水室内清理出塑料袋、鱼虾等大量杂物，期间发现冷却水管中堵塞有较多胶球，由此可以看出#4机组凝汽冷却水管未能全部工作，冷却能力下降。
通过对凝汽器水侧进行清扫，#4机组凝汽器冷却能力得到明显提高，在凝汽器清扫后通水试验时，进行了循环水压力统计。
发现清扫后，保持循环水出口门开度不变前提下，循环水压力由0.13MPa降低至0.10MPa，循环水通流量增加，凝汽器压力由6.5kPa 降低至5.5kPa，凝汽器端差由6℃降低至2℃，机组真空得到有效改善。
4.2 对凝汽器胶球清洗装置收球网、集球室切换阀进行检修
2016年09月，#4机组检修期间联系厂家人员对凝汽器A、B侧胶球清洗装置收球网检查，发现收球网存在网眼堵塞胶球、收球网闭合不严的情况，导致#4机组胶球装置收球率下降。
在胶球清洗装置集球室切换阀检查过程中发现A、B 侧集球室切换阀均存在切换不到位的情况，利用此检修机会将其重新定位。
检修完毕后重新进行胶球装置收球率实验。
#4机组胶球清洗装置检修后收球率明显提高，收球率最低97.5%，大于规程要求良好值95%。
4.3 更改循环水二次滤网控制回路
#4机组为防止循环水中杂物进入凝汽器配备二次滤网，按照规程要求二次滤网每天旋转6次可以使循环水满足正常运行的清洁度。
但从凝汽器水室及冷却水管管壁清理的杂物量来看，现阶段二次滤网的旋转次数已无法满足机组正常运行的要求，故本次检修中通过与生技部沟通后更改循环水二次滤网控制箱控制回路，使循环水二次滤网旋转次数由之前的每天6次更改为24小时不停循环旋转。
通过更改循环水二次滤网旋转次数，进入凝汽器内的杂物明显减少，循环水清洁度得到改善，势必有利于机组真空。
4.4 更换循环水出口门油泵油站
2016年10月，生技部将#4循环水泵出口门油站进行了更换并进行了参数设定，更换后的油站增加了储能器，有利于系统油压的稳定，也提高了油站工作的可靠性。
5 结束语
通过以上的綜合分析不难看出，影响凝汽器真空的因素众多复杂，所以只有对凝汽设备系统全面分析、深入研究、逐步排查，找出真空下降的关键因素，在确保安全的前提下争取最大的经济效益，及时准确地对故障进行处理，确保机组安全经济运行。
参考文献：
[1]平顶山姚孟发电有限责任公司#4机组集控运行规程[Z].
[2]杨义波，等.热力发电厂[M].中国电力出版社，2010.
[3]孙为民，等.电厂汽轮机[M].中国电力出版社，2010.
[4]王玉龙.汽轮机凝汽器真空降低的原因及措施探析[J].科技创新与应用，2014（32）：120.。
