CAXA2007命令、快捷键列表之快捷键Ctrl+A 选择所有Ctrl+B 显示/隐藏标准工具Ctrl+C,Ctrl+Ins 复制Ctrl+E 显示/隐藏属性工具Ctrl+I 显示/隐藏立即菜单Ctrl+M 显示/隐藏主菜单Ctrl+N 新文件Ctrl+O 打开文件Ctrl+P 绘图输出Ctrl+Q 属性查看Ctrl+S 存储文件Ctrl+T 显示/隐藏状态栏Ctrl+U 显示/隐藏常用工具Ctrl+V,Shift+Ins 粘贴Ctrl+W 在新窗口中打开文件Ctrl+X,Shift+Del 图形剪切Ctrl+Y 重复操作(redo)Ctrl+Z 取消操作(undo)Ctrl+1 显示藏绘图工具Ctrl+2 显示绘图工具ⅡCtrl+3 显示标注工具Ctrl+4 显示编辑工具Ctrl+5 显示块操作工具Ctrl+6 显示库操作工具Alt+X 退出Del 删除对象End 在输入框中用于将光标移至行尾。
F1 请求系统的帮助。
F2 拖画时切换动态拖动值和坐标值。
F3 显示全部。
F4 指定一个当前点作为参考点。
用于相对坐标点的输入。
F5 当前坐标系切换开关。
F6 点捕捉方式切换开关,它的功能是进行捕捉方式的切换。
F7 三视图导航开关。
F8 正交与非正交切换开关。
F9 全屏显示和窗口显示切换开关。
Home 在输入框中用于将光标移至行首,其他情况下用于显示复原。
PageDown 显示缩小PageUp 显示放大Shift+鼠标右键,鼠标滚轮动态缩放Shift+鼠标左键,鼠标中键动态平移方向键(↑↓→←)在输入框中用于移动光标的位置,其他情况下用于显示平移图形。
生成序号 ptno 生成零件序号并填写其属性。
删除序号 ptnodel 删除零件序号同时删除其属性。
编辑序号ptnoedit 修改零件序号的位置。
交换序号ptnoswap 交换序号的位置,并根据需要交换明细表内容。
序号设置 partnoset 设置零件序号的标注形式。
CAXA常用的快捷键包括Ctrl+N:新建文件1.Ctrl+O:打开文件2.Ctrl+S:保存文件3.Ctrl+P:打印文件4.Ctrl+Q:退出程序5.Ctrl+C:复制选定的对象6.Ctrl+X:剪切选定的对象7.Ctrl+V:粘贴选定的对象8.Ctrl+A:全选所有对象9.Ctrl+Z:撤销上一步操作10.Ctrl+Y:恢复上一步撤销的操作11.F3:显示/隐藏线段12.F4:显示/隐藏中心线13.F5:显示/隐藏标注14.F6:显示/隐藏表格15.F7:显示/隐藏块16.F8:显示/隐藏层17.F9:显示/隐藏网格18.F10:显示/隐藏参数表19.Ctrl+Shift+C:复制为块20.Ctrl+Shift+V:粘贴为块21.Ctrl+Shift+X:剪切为块22.Ctrl+Shift+A:全选为块23.Ctrl+Shift+Z:撤销为块24.Ctrl+Shift+Y:恢复为块25.Ctrl+Shift+S:另存为块26.Ctrl+Shift+N:新建块27.Ctrl+Shift+O:打开块28.Ctrl+Shift+W:关闭块29.Ctrl+Shift+Q:退出块操作30.Ctrl+Shift+P:打印块31.Ctrl+Shift+F3:显示/隐藏块属性32.Ctrl+Shift+F4:显示/隐藏块中的文字属性33.Ctrl+Shift+F5:显示/隐藏块中的图层属性34.Ctrl+Shift+F6:显示/隐藏块中的尺寸属性35.Ctrl+Shift+F7:显示/隐藏块中的角度属性36.Ctrl+Shift+F8:显示/隐藏块中的位置属性37.Ctrl+Shift+F9:显示/隐藏块中的注释属性38.Ctrl+Shift+F10:显示/隐藏块中的符号属性。
CAXA快捷键及使用技巧Ctrl+N 新建文件Ctrl+O 打开已有文件Ctrl+P 绘图输出Ctrl+S 保存文件Alt+X 退出Alt+F4 关闭窗口Ctrl+M 显示/隐藏主菜单Ctrl+B 显示/隐藏标准工具栏Ctrl+A 显示/隐藏属性工具栏Ctrl+U 显示/隐藏常用工具栏Ctrl+D 显示/隐藏绘图工具栏Ctrl+R 显示/隐藏当前绘制工具栏Ctrl+I 显示/隐藏立即菜单Ctrl+T 显示/隐藏状态栏Ctrl+1 启动基本曲线工具栏Ctrl+2 启动高级曲线工具栏Ctrl+3 启动曲线编辑工具栏Ctrl+4 启动工程标注工具栏Ctrl+5 启动块操作工具栏Ctrl+6 启动库操作工具栏Ctrl+C 图形复制Ctrl+V 图形粘贴Ctrl+Z 取消上一步操作Ctrl+Y 恢复上一步操作Delete 删除Shift+Delete 图形剪贴Shift+Esc 退出F2 切换显示当前坐标/显示相对移动距离F3 显示全部F4 使用参考点F5 切换坐标系关于特殊符号的输入最基本的:%d、%%、%c、%x分别代表°、%、¢和+复杂的符号:δ±αβσψ等,其实还可以这样,从输入法小键盘中寻找哦这上面都有小键盘哦操作方法:鼠标右击小键盘就会出来的,很简单。
要恢复的话,就左击小键盘。
命令行中的奥妙命令行对于大多用户来说往往只是输入数据的作用,但是其中的奥妙还有很多,下面就给大家介绍两个小技巧:(1)+ - * / 四则运算的输入:凡是要求输入实数的命令行均可以进行+ - * /的四则运算,比如矩形长度宽度栏分别输入50+123,150/2可以得到长173宽75的矩形,这样的命令还有:等距线-距离;两点线-长度;孔/轴-起值,终值;椭圆-长轴,短轴,起终角等;同理凡是要求输入下一点的也可以进行+-*/运算,比如两点线-第二点;圆心_半径-输入半径或圆上点;轴/孔-轴上一点或长度,三点圆弧的-第二、三点;椭圆-基准点等。
CAXA电⼦图板机械版快捷键⼤全CAXA快捷键⼤全CAXA是国产知名的2维、3维绘图软件,⽤好快捷键对⼯作帮助很⼤,希望能够帮到有需要的童鞋。
可以根据你的习惯设备快捷键的!⼯具—⾃定义操作—键盘命令。

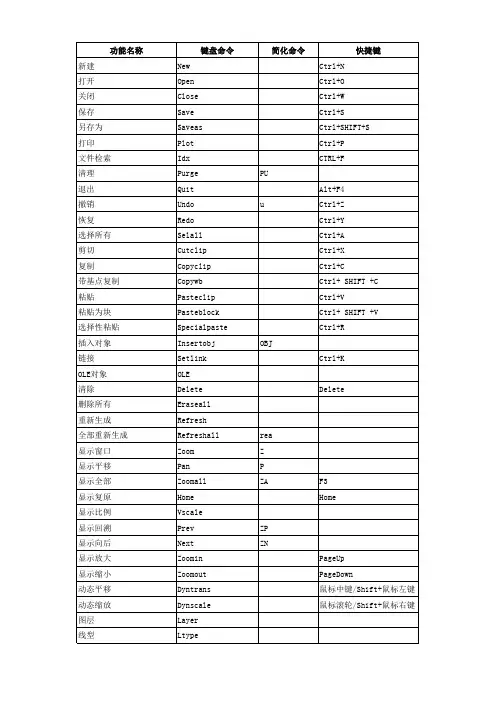

这⾥就可以设置了!L是直线命令,c是画圆命令,a是圆弧命令,我常⽤这⼏个CAXA快捷键⼤全⼀⽂件操作:Ctrl+N 新建⽂件Ctrl+O 打开已有⽂件Ctrl+P 绘图输出Ctrl+S 保存⽂件Alt+X 退出Alt+F4 关闭窗⼝⼆、界⾯操作:Ctrl+M 显⽰/隐藏主菜单Ctrl+B 显⽰/隐藏标准⼯具栏 Ctrl+A 显⽰/隐藏属性⼯具栏Ctrl+U 显⽰/隐藏常⽤⼯具栏Ctrl+D 显⽰/隐藏绘制⼯具栏Ctrl+R 显⽰/隐藏三、当前绘制⼯具栏Ctrl+I 显⽰/隐藏⽴即菜单Ctrl+T 显⽰/隐藏状态栏Ctrl+1 启⽤基本曲线⼯具栏Ctrl+2 启⽤⾼级曲线⼯具栏Ctrl+3 启⽤曲线编辑⼯具栏Ctrl+4 启⽤⼯程标注⼯具栏Ctrl+5 启⽤块操作⼯具栏Ctrl+6 启⽤库操作⼯具栏四、编辑操作:Ctrl+C 图形复制Ctrl+V 图形粘贴Alt+BackSpace 取消操作(undo)Delete 删除Shift+Delete 图形剪切Shift+Esc 退出五、Ole对象的在位编辑 Ctrl+Insert 复制Shift+Insert 粘贴Ctrl+X 剪切Ctrl+Y 恢复操作(redo)Ctrl+Z 取消操作(undo)六、显⽰操作:F2 切换显⽰当前坐标/显⽰相对移动距离F3 显⽰全部F4 使⽤参考点F5 切换坐标系F6 动态导航F7 三视图导航F8 启⽤/关闭鹰眼F9 全屏显⽰Home 显⽰还原PageUp 显⽰放⼤(1.25倍)PageDown 显⽰缩⼩(0.8倍)↑上移↓下移←左移→右移CAXA电⼦图板机械版2009快捷键功能名称键盘命令简化命令快捷键新建 New Ctrl+N打开 Open Ctrl+O关闭 Close Ctrl+W保存 Save Ctrl+S另存为 Saveas Ctrl+SHIFT+并⼊ Merge部分存储 Partsave打印 Plot Ctrl+P⽂件检索 Idx CTRL+FDWG/DXF批转换器 DWG模块管理器 Manage清理 Purge退出 Quit Alt+F4撤销 Undo Ctrl+Z恢复 Redo Ctrl+Y选择所有 Selall Ctrl+A剪切 Cutclip Ctrl+X复制 Copyclip Ctrl+C带基点复制 Copywb Ctrl+ SHIFT粘贴 Pasteclip Ctrl+V粘贴为块 Pasteblock Ctrl+ SHIFT选择性粘贴 Specialpaste Ctrl+R插⼊对象 Insertobj OBJ链接 Setlink Ctrl+KOLE对象 OLE清除 Delete Delete删除所有 Eraseall重新⽣成 Refresh全部重新⽣成 Refreshall显⽰窗⼝ Zoom Z显⽰平移 Pan P显⽰全部 Zoomall ZA F3显⽰复原 Home Home显⽰⽐例 Vscale显⽰回溯 Prev ZP显⽰向后 Next ZN显⽰放⼤ Zoomin PageUp显⽰缩⼩ Zoomout PageDown动态平移 Dyntrans ⿏标中键/Shift+⿏标左键动态缩放 Dynscale ⿏标滚轮/Shift+⿏标右键图层 Layer线型 Ltype颜⾊ Color线宽 Wide点样式 Ddptype⽂本样式 Textpara尺⼨样式 Dimpara引线样式 Ldtype形位公差样式 Fcstype粗糙度样式 Roughtype焊接符号样式 Weldtype基准代号样式 Datumtype剖切符号样式 Hatype序号样式 Ptnotype明细表样式 Tbltype样式管理 Type T图幅设置 Setup调⼊图框 Frmload定义图框 Frmdef存储图框 Frmsave填写图框 Frmfill编辑图框 Frmedit调⼊标题栏 Headload定义标题栏 Headdef存储标题栏 Headsave填写标题栏 Headerfill调⼊参数栏 Paraload定义参数栏 Paradef存储参数栏 Parasave填写参数栏 Parafill编辑参数栏 Paraedit⽣成序号 Ptno删除序号 Ptnodel编辑序号 Ptnoedit交换序号 Ptnochange明细表删除表项 Tbldel明细表表格折⾏ Tblbrk填写明细表 Tbledit明细表插⼊空⾏ Tblnew输出明细表 Tableexport明细表数据库操作 Tabdat直线 Line L两点线 Lpp⾓度线 La⾓等分线 Lia切线/法线 Ltn等分线 Bisector平⾏线 Parallel LL圆 Circle C圆:圆⼼_直径 Cir圆:两点 Cppl圆:三点 Cppp圆:两点_半径 Cppr圆弧 Arc A圆弧:三点 Appp圆弧:圆⼼起点圆⼼⾓ Acsa圆弧:两点半径 Appr圆弧:圆⼼半径起终⾓ Acra圆弧:起点终点圆⼼⾓ Asea圆弧:起点半径起终⾓ Asra样条 Spline SPL点 Point PO公式曲线 Fomul椭圆 Ellipse EL矩形 Rect正多边形 Polygon多段线 Pline中⼼线 Centerl等距线 Offset O剖⾯线 Hatch H填充 Solid⽂字 Text局部放⼤图 Enlarge波浪线 Wavel双折线 Condup箭头 Arrow齿轮 Gear圆弧拟合样条 Nhs孔/轴 Hole插⼊图⽚ Insertimage图⽚管理器 Image块创建 Block块插⼊ Insertblock块消隐 Hide属性定义 Attrib粘贴为块 Pasteblock Ctrl+Alt+V 块编辑 Blockedit BE提取图符 Sym定义图符 Symdef图库管理 Symman驱动图符 Symdrv图库转换 Symexchange构件库(见构件库表)尺⼨标注 Dim D基本标注 Powerdim基线标注 Basdim连续标注 Contdim三点⾓度标注 3parcdim⾓度连续标注 Continuearcdim 半标注 Halfdim⼤圆弧标注 Arcdim射线标注 Radialdim锥度/斜度标注 Gradientdim曲率半径标注 Curvradiusdim 坐标标注 Dimco DC原点标注 Origindim快速标注 Fastdim⾃由标注 Freedim对齐标注 Aligndim孔位标注 Hsdim引出标注 downleaddim⾃动列表 Autolist倒⾓标注 Dimch引出说明 Ldtext粗糙度 Rough基准代号 Datum形位公差 Fcs焊接符号 Weld剖切符号 Hatchpos中⼼孔标注 Dimhole技术要求 Speclib删除 Erase Delete删除重线 Eraseline平移 Move MO平移复制 Copy旋转 Rotate RO镜像 Mirror MI缩放 Scale SC阵列 Array AR过渡 Corner CO圆⾓ Fillet多圆⾓ Fillets倒⾓ Chamfer外倒⾓ Chamferaxle内倒⾓ Chamferhole多倒⾓ Chamfers尖⾓ Sharp裁减 Trim TR齐边 Edge ED打断 Break BR拉伸 Stretch S分解 Explode EX标注编辑 Dimedit尺⼨驱动 Drive特性匹配 Match切换尺⼨风格 Dimset⽂本参数编辑 Textset⽂字查找替换 Textoperation三视图导航 Guide坐标点 Id两点距离 Dist⾓度 Angle元素属性 List周长 Circum⾯积 Area重⼼ Barcen惯性矩 Iner系统状态 Status特性 Properties置顶 Totop置底 Tobottom置前 Tofront置后 Toback⽂字置顶 Texttotop尺⼨置顶 Dimtotop⽂字或尺⼨置顶 Tdtotop新建⽤户坐标系 Newucs管理⽤户坐标系 Switch打印排版 PrintoolEXB浏览器 Exbview⼯程计算器 Caxacalc计算器 Calc画笔 Paint智能点⼯具设置 Potset拾取过滤设置 Objectset⾃定义界⾯ Customize界⾯重置 Interfacereset界⾯加载 Interfaceload界⾯保存 Interfacesave选项 Syscfg关闭窗⼝ Close全部关闭窗⼝ Closeall层叠窗⼝ Cascade横向平铺 Horizontally纵向平铺 Vertically排列图标 Arrange帮助 Help F1关于电⼦图板 About构件库:单边洁⾓ Concs构件库:双边洁⾓ Concd构件库:单边⽌锁孔 Conch构件库:双边⽌锁孔 Conci构件库:孔根部退⼑槽 Conce构件库:孔中部退⼑槽 Concm构件库:孔中部圆弧退⼑槽 Conca 构件库:轴端部退⼑槽 Conco构件库:轴中部退⼑槽 Concp构件库:轴中部圆弧退⼑槽 Concq 构件库:轴中部⾓度退⼑槽 Concr 构件库:径向轴承润滑槽1 Conla 构件库:径向轴承润滑槽2 Conlb 构件库:径向轴承润滑槽3 Conlc构件库:推⼒轴承润滑槽1 Conlh 构件库:推⼒轴承润滑槽2 Conli构件库:推⼒轴承润滑槽3 Conlj 构件库:平⾯润滑槽1 Conlo构件库:平⾯润滑槽2 Conlp构件库:平⾯润滑槽3 Conlq构件库:平⾯润滑槽4 Conlr构件库:滚花 Congg构件库:圆⾓或倒⾓ Congc构件库:磨外圆 Conro构件库:磨內圆 Conri构件库:磨外端⾯ Conre构件库:磨內端⾯ Conrf构件库:磨外圆及端⾯ Conra构件库:磨內圆及端⾯ Conrb构件库:平⾯ Conrp构件库:V型 Conrv构件库:燕尾导轨 Conrt构件库:矩形导轨 Conrr转图⼯具:幅⾯初始化 Frminit转图⼯具:填写标题栏 Headerfill转图⼯具:转换明细表表头 Tblhtrans 转图⼯具:转换明细表 Tbltransform 转图⼯具:补充序号 Ptnoadd转图⼯具:恢复标题栏 Rehead转图⼯具:恢复图框 Refrm切换正交 Ortho F8切换线宽 Showide切换动态输⼊ Showd切换捕捉⽅式 Catch F6切换 Interface F9添加到块内 Blockin从块内移出 Blockout取消块在位编辑 Blockonqwo完成块在位编辑 Blockonqws退出块编辑 Blockq指定参考点 F4切换当前坐标系 F5切换相对/坐标值 F2三维视图导航开关 F7标准⼯具条 Ctrl+B颜⾊图层⼯具条 Ctrl+E常⽤⼯具条 Ctrl+U主菜单 Ctrl+M状态条 Ctrl+T特性窗⼝ Ctrl+Q⽴即菜单 Ctrl+I。
CAXA快捷键命令汇总及解释一、快速入门1、取消选择对象的方法:(1)取消全部选择:按ESC键,或者,右键--全部不选。
(2)取消单个选择:按住shift键--左键单击要取消的图元。
2、输入点的方法:(1)输入绝对坐标值(2)输入相对坐标值:坐标前加“@”,其中参考点默认为用户最后一次操作的点,但可按“F4”键再单击需要做参考的点。
(3)鼠标输入点,直接单击,或者可以捕捉端点中点切点,捕捉时要先将光标移动至被捕捉图元的端点上,然后再移动鼠标将自动捕捉。
(4)工具点捕捉:在执行命令状态下,按空格键,屏幕上出现工具点下拉菜单栏,点选工具点的类型,再继续执行命令。
3、图元失真的处理方法:命令:refresh,refreshall,重生成,全部重生成。
4、视图显示命令:zoom显示窗口,zoomall显示全部,prev显示上一步,next显示下一步,dyntrans动态平移,dynscale动态缩放,zoomin显示放大(Pageup键也可),zoomout显示缩小(Pagedown键也可),vscale显示比例,home复原。
5、简化命令和快捷键:可在开始--工具--自定义界面中进行定义和修改。
Crtl+X剪切(cutclip),C复制(copyclip),平移复制(copy),平移(move),V粘贴(pasteclip),Z撤消(undo),Y重复操作(redo),O打开文档,W关闭文档,shift+c带基点复制(copywb),A选择所有(selall),选择性粘贴(pastespec),粘贴为块(pasteblock),删除(erase),删除所有(eraseall)6、文件操作:(1)新建、保存等。
(2)并入文件:规则,按层并入,否则并入当前层;命令:merge(3)部分存储:把选择的图形单独保存为一个文件,命令:partsave7、多图多文档操作:(1)多文档,同时打开多个文档,按Crtl+Tab切换,且可布局到一个绘图界面后中。
CAXA电子图板命令列表新文件 New 调出模板文件。
打开文件 Open 读取原有文件。
存储文件 Save 存储当前文件。
另存文件 Saveas 用另一文件名再次存储文件。
并入文件 Merge 将原有文件并入当前文件中。
部分存储 Partsave 将图形的一部分存储为一个文件。
文本读入 Textin 读取文本文件并插入到当前文件中。
绘图输出 Plot 输出图形文件。
退出 Quit 退出CAXA电子图板系统。
重复操作 Redo 取消一个“取消操作”命令。
取消操作 Undo 取消上一项的操作。
图形剪切 Cut 将当前指定图形剪切到剪贴板上。
图形拷贝 Copy 将当前指定图形拷贝到剪贴板上。
图形粘贴 Paste 将剪贴板上的图形粘贴到当前文中。
选择性粘贴 Specialpaste将剪贴板上的图形选择一种方式粘贴到当前文件中。
插入对象 Insertobject插入OLE对象到当前文件中。
删除对象 Delobject 将当前激活的OLE对象删除。
对象属性 Objectatt 编辑当前激活的OLE对象的属性。
拾取删除 Del 将拾取的实体删除。
删除所有 Delall 将所有实体删除。
改变颜色 Mcolor 将拾取到的实体改变颜色。
改变线型 Mltype 将拾取到的实体改变线型。
改变图层 Mlayer 改变实体所在的图层。
工具条 Vtoolbar 显示/隐藏工具条。
属性条 Vattribbar 显示/隐藏属性条。
常用工具箱 Vcommonbar 显示/隐藏常用工具箱。
右侧菜单条 Vpulldownbar显示/隐藏右侧菜单条。
重画 Redraw 刷新屏幕。
重新生成 Refresh 将选中的显示失真的元素重新生成。
全重新生成 Refreshall 将电子图板内所有元素重新生成。
窗口:显示窗口 Zoom 用窗口将图形放大。
显示平移 Pan 指定屏幕显示中心,将图形平移。
s显示全部 Zoomall 显示全部图形。
显示复原 Home 恢复图形的初始状态。
Caxa快捷键CAXA快捷键Caxa快捷键CAXA快捷键(热键记忆) l+空格键直线c+空格键圆arc+空格键圆弧rec+空格键矩形ha+空格键轴/孔ol+空格键多边形f+空格键圆角/倒角tr+空格键裁减ex+空格键延伸di+空格键标注t+空格键插入文字e+空格键删除Ctrl N 新建文件Ctrl O 打开已有文件Ctrl P 绘图输出Ctrl S 保存文件Alt X 退出Alt F4 关闭窗口界面操作: 快捷键功能Ctrl M 显示/隐藏主菜单Ctrl B 显示/隐藏标准工具栏Ctrl A 显示/隐藏属性工具栏Ctrl U 显示/隐藏常用工具栏Ctrl D 显示/隐藏绘制工具栏Ctrl R 显示/隐藏当前绘制工具栏Ctrl I 显示/隐藏立即菜单Ctrl T 显示/隐藏状态栏Ctrl 1 启用基本曲线工具栏Ctrl 2 启用高级曲线工具栏Ctrl 3 启用曲线编辑工具栏Ctrl 4 启用工程标注工具栏Ctrl 5 启用块操作工具栏Ctrl 6 启用库操作工具栏编辑操作: 快捷键功能Ctrl C 图形复制Ctrl V 图形粘贴Alt BackSpace 取消操作(undo)Delete 删除Shift Delete 图形剪切Shift Esc 退出Ole对象的在位编辑Ctrl Insert 复制Shift Insert 粘贴Ctrl X 剪切Ctrl Y 恢复操作(redo)Ctrl Z 取消操作(undo)显示操作: 快捷键功能F2 切换显示当前坐标/显示相对移动距离F3 显示全部F4 使用参考点F5 切换坐标系F6 动态导航F7 三视图导航F8 启用/关闭鹰眼F9 全屏显示Home 显示还原ageUp 显示放大(1.25倍)ageDown 显示缩小(0.8倍)↑上移↓下移←左移→右移直线Line 画直线。
圆弧Arc 画圆弧。
圆Circle 画圆。
矩形Rect 画矩形。
中心线Centerl样条Spline 画样条曲线。
