电气火灾剩余电流原因分析及预防措施

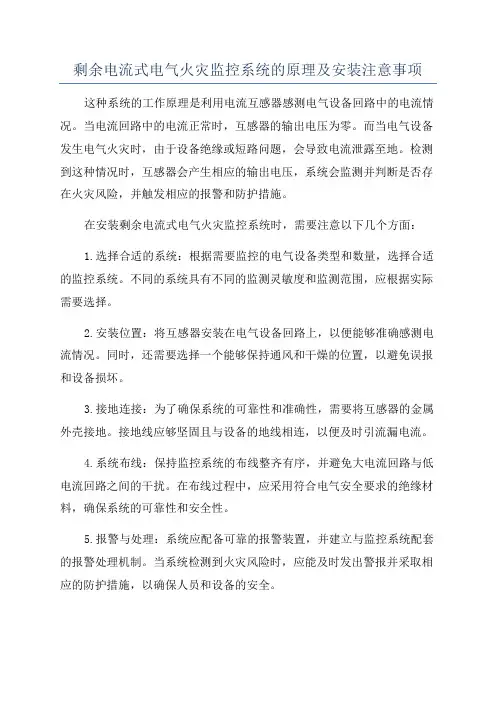

剩余电流式电气火灾监控系统的原理及安装注意事项这种系统的工作原理是利用电流互感器感测电气设备回路中的电流情况。

当电流回路中的电流正常时，互感器的输出电压为零。

而当电气设备发生电气火灾时，由于设备绝缘或短路问题，会导致电流泄露至地。

检测到这种情况时，互感器会产生相应的输出电压，系统会监测并判断是否存在火灾风险，并触发相应的报警和防护措施。

在安装剩余电流式电气火灾监控系统时，需要注意以下几个方面：1.选择合适的系统：根据需要监控的电气设备类型和数量，选择合适的监控系统。

不同的系统具有不同的监测灵敏度和监测范围，应根据实际需要选择。

2.安装位置：将互感器安装在电气设备回路上，以便能够准确感测电流情况。

同时，还需要选择一个能够保持通风和干燥的位置，以避免误报和设备损坏。

3.接地连接：为了确保系统的可靠性和准确性，需要将互感器的金属外壳接地。

接地线应够坚固且与设备的地线相连，以便及时引流漏电流。

4.系统布线：保持监控系统的布线整齐有序，并避免大电流回路与低电流回路之间的干扰。

在布线过程中，应采用符合电气安全要求的绝缘材料，确保系统的可靠性和安全性。

5.报警与处理：系统应配备可靠的报警装置，并建立与监控系统配套的报警处理机制。

当系统检测到火灾风险时，应能及时发出警报并采取相应的防护措施，以确保人员和设备的安全。

6.定期检测与维护：监控系统应定期进行检测和维护，以确保其正常工作。

定期检测包括检查系统的电气连接情况、互感器的工作状态和电气设备的绝缘情况等。

维护工作包括清洁互感器表面，更换损坏的元件，并定期对系统进行标定和测试。

通过安装剩余电流式电气火灾监控系统，可以大大提高电气设备的安全性和可靠性。

同时，也可以减少火灾发生的风险，保障人员和设备的安全。

因此，在电气设备频繁使用的场所，如工厂、商场等，建议安装此类监控系统，以预防火灾事故的发生。

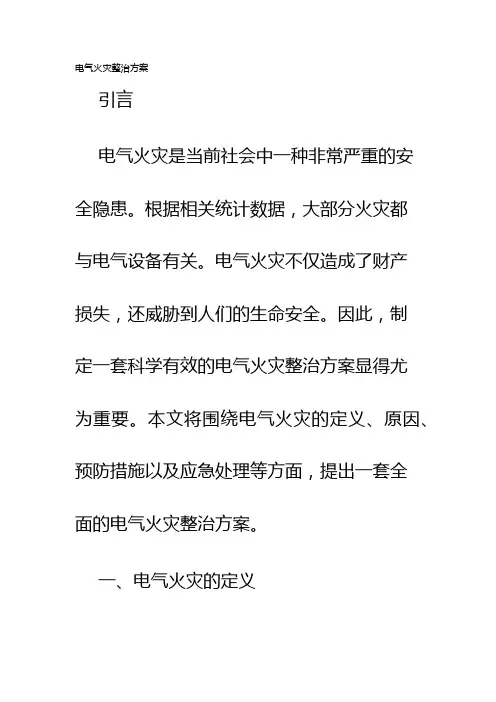

电气火灾整治方案引言电气火灾是当前社会中一种非常严重的安全隐患。

根据相关统计数据，大部分火灾都与电气设备有关。

电气火灾不仅造成了财产损失，还威胁到人们的生命安全。

因此，制定一套科学有效的电气火灾整治方案显得尤为重要。

本文将围绕电气火灾的定义、原因、预防措施以及应急处理等方面，提出一套全面的电气火灾整治方案。

一、电气火灾的定义电气火灾是指发生在电气设备、系统、线路等方面的起火现象。

这种火灾通常由于电气设备的短路、过载、接触不良、漏电等原因引起。

电气火灾的危害很大，既可能给人们带来财产损失，又可能引发重大人员伤亡事故。

二、电气火灾的原因1. 设备老化电气设备经过长时间的使用，会因为零部件老化、绝缘性能下降而导致各种故障，甚至引发火灾。

2. 过载当电气设备长时间运行时，电流超过额定负载，就会引发设备过热，从而导致火灾。

3. 短路电气设备的线路或元件发生短路时，会引发过高的电流，造成局部高温，使绝缘更容易燃烧。

4. 接触不良电气设备中的导线接头、插头等处出现接触不良时，会发生局部过热，最终引起火灾。

三、电气火灾的预防措施1. 定期检查和维护设备定期检查设备的运行状态，保持设备的良好工作状态，及时更换老化的零部件和绝缘材料，确保设备的正常运行。

2. 加强绝缘保护增强电气设备的绝缘性能，采取绝缘材料覆盖、绝缘套管等措施，有效避免因绝缘不良而引起的火灾。

3. 控制设备负载严格控制设备的负载，确保电气设备运行在额定电流范围内，避免过载引发火灾。

4. 定期清洁设备周围环境定期清理设备周围的灰尘和杂物，保持设备通风畅通，避免局部过热导致火灾。

5. 提高员工安全意识加强对员工的安全培训和意识教育，使他们了解电气火灾的危害性，并严格按照操作规程进行工作。

四、电气火灾的应急处理1. 火灾报警在电气火灾发生时，应立即启动火灾报警系统，及时通知相关人员，并采取必要的应急措施。

2. 切断电源在火灾发生的第一时间，应及时切断电源，避免火势蔓延，并减少二次灾害的发生。

序号一：引言海湾电气火灾主机03是一种广泛应用于商业和工业建筑物中的火灾报警设备，旨在监测建筑物中的电气火灾风险。

主机03的剩余电流检测功能对于预防和及时发现电气火灾具有重要意义。

在本文中，我们将探讨海湾电气火灾主机03剩余电流检测的原理、作用和应用。

序号二：剩余电流检测原理海湾电气火灾主机03的剩余电流检测是基于差动保护原理的，通过监测线路中的电流变化来及时发现线路中可能存在的漏电或短路情况。

当线路中的电流发生异常变化时，火灾主机03会发出警报信号，通知建筑物管理人员及时采取措施。

序号三：剩余电流检测的作用1. 预防漏电火灾：由于漏电是电气火灾的主要原因之一，通过剩余电流检测可以提前发现线路中存在的漏电情况，及时消除安全隐患。

2. 及时发现线路故障：主机03的剩余电流检测功能可以用于监测线路的短路情况，及时发现线路故障，保障建筑物的安全运行。

3. 提高火灾报警的准确性：剩余电流检测可以有效减少误报情况，提高火灾报警的准确性，避免对建筑物管理的不必要干扰。

序号四：剩余电流检测的应用海湾电气火灾主机03的剩余电流检测功能广泛应用于各类商业和工业建筑物中，包括办公楼、商场、工厂等。

通过合理设置剩余电流检测参数，并配合其他火灾报警设备，可以有效提高建筑物的火灾防护能力。

序号五：结语海湾电气火灾主机03的剩余电流检测功能是建筑物火灾防护的重要组成部分，对于预防和及时发现电气火灾具有重要意义。

合理使用剩余电流检测功能可以提高建筑物的火灾防护水平，保障人员生命财产安全。

随着科技的不断发展，相信海湾电气火灾主机03的性能和功能会更加完善，为建筑物的安全保驾护航。

序号六：剩余电流检测的优势剩余电流检测作为火灾主机的一个重要功能，具有多项优势。

它可以实现对电气设备的实时监测，有效避免了火灾因电气设备故障而引发；剩余电流检测可以精准度高，对微小的电流变化也能及时作出反应，提高了火灾报警的准确性；剩余电流检测还具有低误报率、快速反应等特点，为建筑物的火灾安全提供了坚实的保障。

电气火灾的主要原因及扑救措施电能通过电气设备及线路转化成热能，并成为火源所引发的火灾，统称为电气火灾。

根据化学定义，使氧化物质失去电子、伴随着有热和光同时发生的强烈的氧化反应称为燃烧，超出有效范围形成灾害的燃烧称为火灾。

一场火灾得以发生，火源、可燃物、助燃剂（氧化剂）是必不可少的条件，其中火源是最根本的条件。

一、电气火灾的火源1、电火花与电弧主要在气体或液体绝缘材料中产生，损坏绝缘后，在缝隙或裂纹间会发生电弧，使两导体间被击穿而产生电弧的电压为30kV/cm。

电弧会产生很高的温度，如2~20A的电弧电流就可以产生2000~4000oC的局部高温，0.5A的电弧电流就足以引发火灾。

电火花可看成是不稳定的、持续时间很短的电弧，其温度也很高，由电火花、电弧产生的二次火源有着更大的危险性。

2、电气设备和线路在运行时总会发热，原因有以下几种：⑴电流在导体的电阻上产生热量；⑵铁心损耗产生的热量；⑶绝缘介质损耗产生的热量。

在正常情况下，发热与散热能在一个较低的温度下达成平衡，这个温度不超过电气设备的长期允许工作温度，不会有危险高温出现，只有当正常运行遭到破坏，使发热剧增而散热不及，这时才可能出现温度的急剧升高，以至出现危险的高温，这种危险的高温在条件恰当的时候就会引发火灾。

二、电气火灾的具体起因1、接触不良，当工作电流通过时，在接触电阻上产生较大的热量，使连接处温度升高，高温又使氧化进一步加剧，使接触电阻进一步加大，形成恶性循环，产生很高的温度，可达千度以上，使附近的绝缘软化造成短路而引发火灾，也可能直接烤燃附近的可燃物而引发火灾。

2、过电流，原因包括过载和短路。

过电流产生的热效应是电气火灾的直接或间接原因。

3、异常电压升高，是电力系统在运行过程中，因故障原因而导致的工频电压升高，用电设备的发热与电压的二次方成正比而引发火灾。

原因有：中心点位移、负荷严重不平衡有三次谐波、变压器高压侧发生碰壳接地故障、不稳定的短路或接地故障、电气设备误操作、设计选型或施工安装错误等。

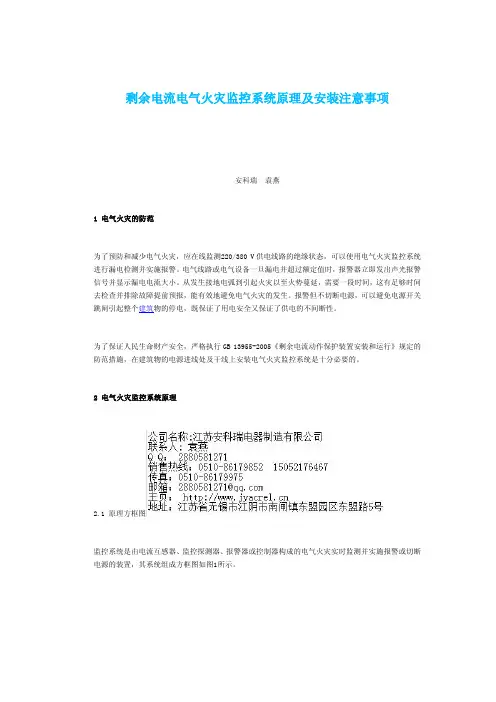

剩余电流电气火灾监控系统原理及安装注意事项安科瑞袁燕1电气火灾的防范为了预防和减少电气火灾，应在线监测220/380V供电线路的绝缘状态，可以使用电气火灾监控系统进行漏电检测并实施报警。

电气线路或电气设备一旦漏电并超过额定值时，报警器立即发出声光报警信号并显示漏电电流大小。

从发生接地电弧到引起火灾以至火势蔓延，需要一段时间，这有足够时间去检查并排除故障提前预报，能有效地避免电气火灾的发生。

报警但不切断电源，可以避免电源开关跳闸引起整个建筑物的停电，既保证了用电安全又保证了供电的不间断性。

为了保证人民生命财产安全，严格执行GB13955-2005《剩余电流动作保护装置安装和运行》规定的防范措施，在建筑物的电源进线处及干线上安装电气火灾监控系统是十分必要的。

2电气火灾监控系统原理2.1原理方框图监控系统是由电流互感器、监控探测器、报警器或控制器构成的电气火灾实时监测并实施报警或切断电源的装置，其系统组成方框图如图1所示。

3电气火灾监控系统安装方式3.1低压配电系统总剩余电流检测如果想监测本单位用电系统的总体绝缘状态，可以检测系统的总剩余电流，前提是单位需有独立的变电系统。

电流互感器安装于变压器接地线中以提供剩余电流，探测器、报警器可以选用分体式或一体化结构，如图6所示。

此种剩余电流检测要求供电系统的接地形式为TN-S系统。

3.2干线剩余电流检测干线指低压配电线路的主要支路，此种安装方式比较简单，电流互感器安装于干线线路中，检测的信号是互感器以后线路及负载产生的剩余电流，如图7所示。

3.3多路干线剩余电流检测以8路检测为例：8个电流互感器分别装于配电盘的各输出干线上如图8(a)、(b)所示。

6电气火灾监控系统安装注意事项6.1分级保护为了缩小发生人身电击事故和接地故障切断电源时引起的停电范围，通常在供电线路的不同地点安装三级（或两种）不同容量的剩余电流保护装置，以形成分级保护。

根据用电负载及线路情况，一般分两级或三级保护。

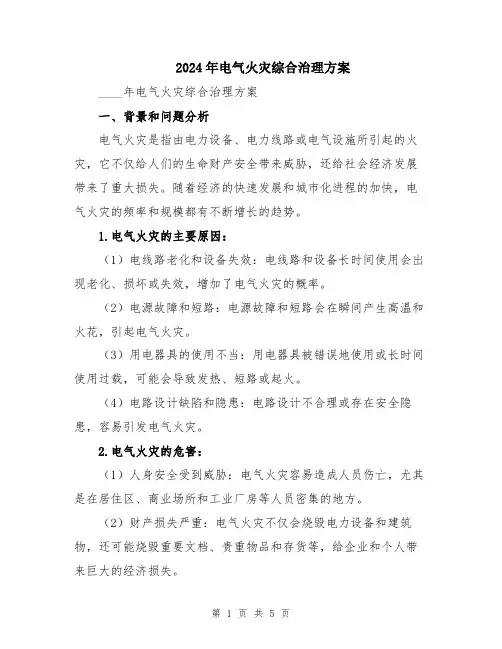

2024年电气火灾综合治理方案____年电气火灾综合治理方案一、背景和问题分析电气火灾是指由电力设备、电力线路或电气设施所引起的火灾，它不仅给人们的生命财产安全带来威胁，还给社会经济发展带来了重大损失。

随着经济的快速发展和城市化进程的加快，电气火灾的频率和规模都有不断增长的趋势。

1.电气火灾的主要原因：（1）电线路老化和设备失效：电线路和设备长时间使用会出现老化、损坏或失效，增加了电气火灾的概率。

（2）电源故障和短路：电源故障和短路会在瞬间产生高温和火花，引起电气火灾。

（3）用电器具的使用不当：用电器具被错误地使用或长时间使用过载，可能会导致发热、短路或起火。

（4）电路设计缺陷和隐患：电路设计不合理或存在安全隐患，容易引发电气火灾。

2.电气火灾的危害：（1）人身安全受到威胁：电气火灾容易造成人员伤亡，尤其是在居住区、商业场所和工业厂房等人员密集的地方。

（2）财产损失严重：电气火灾不仅会烧毁电力设备和建筑物，还可能烧毁重要文档、贵重物品和存货等，给企业和个人带来巨大的经济损失。

（3）社会影响不容忽视：电气火灾会给社会造成恐慌情绪，给城市的形象和安全感带来影响。

二、治理方案为了有效预防和控制电气火灾，保障人民群众的生命财产安全，需要全面推进电气火灾综合治理工作。

具体方案如下：1.强化电气火灾监测和预警能力（1）建立完善的监测和预警系统：加强对电力设备、电力线路和电气设施的监测，及时发现可能存在的安全隐患，建立起高效的电气火灾预警系统。

（2）加强监测设备的更新和维护：保障监测设备的准确性和可靠性，及时修复故障设备，确保监测工作的持续进行。

2.加强电力设备和电力线路的维护（1）加强设备管理和维护：建立电力设备的定期检查和维修制度，确保设备的正常运行和安全使用。

（2）加强设备老化和失效的排查工作：定期对电力设备进行老化和失效的排查，制定相应的更新和更换计划，及时修复或更换损坏的设备。

（3）加强线路的维护和改造：对老化、损坏或存在安全隐患的电力线路进行维修和改造，提升其承载能力和安全性。

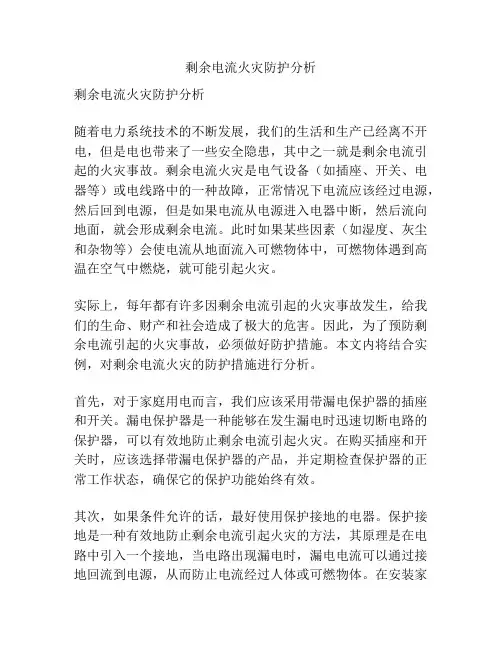

剩余电流火灾防护分析剩余电流火灾防护分析随着电力系统技术的不断发展，我们的生活和生产已经离不开电，但是电也带来了一些安全隐患，其中之一就是剩余电流引起的火灾事故。

剩余电流火灾是电气设备（如插座、开关、电器等）或电线路中的一种故障，正常情况下电流应该经过电源，然后回到电源，但是如果电流从电源进入电器中断，然后流向地面，就会形成剩余电流。

此时如果某些因素（如湿度、灰尘和杂物等）会使电流从地面流入可燃物体中，可燃物体遇到高温在空气中燃烧，就可能引起火灾。

实际上，每年都有许多因剩余电流引起的火灾事故发生，给我们的生命、财产和社会造成了极大的危害。

因此，为了预防剩余电流引起的火灾事故，必须做好防护措施。

本文内将结合实例，对剩余电流火灾的防护措施进行分析。

首先，对于家庭用电而言，我们应该采用带漏电保护器的插座和开关。

漏电保护器是一种能够在发生漏电时迅速切断电路的保护器，可以有效地防止剩余电流引起火灾。

在购买插座和开关时，应该选择带漏电保护器的产品，并定期检查保护器的正常工作状态，确保它的保护功能始终有效。

其次，如果条件允许的话，最好使用保护接地的电器。

保护接地是一种有效地防止剩余电流引起火灾的方法，其原理是在电路中引入一个接地，当电路出现漏电时，漏电电流可以通过接地回流到电源，从而防止电流经过人体或可燃物体。

在安装家庭电器时，应该注意将电器的接地线连接到地线线路上，并确保地线线路的可靠性。

最后，我们还应该注意家庭电器的日常维护和使用。

在使用电器时，应该注意器具的质量和安全性，避免使用劣质、老化或损坏的电器。

如果电器衰老或出现故障，应该及时更换或修理。

同时，我们应该注意日常使用中的安全操作，确保电器与其周围没有可燃物体接触，并避免电器的过载等不安全操作。

综上所述，剩余电流火灾是一种非常危险的火灾形式，对人们的生命、财产和社会都会造成极大的危害。

因此，在平时的家庭生活和工作中，我们应该切实加强预防工作，采取有效的防护措施，避免火灾的发生。

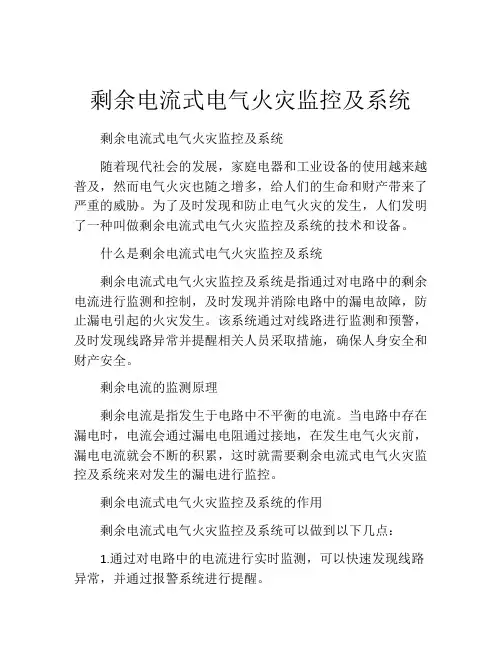

剩余电流式电气火灾监控及系统剩余电流式电气火灾监控及系统随着现代社会的发展，家庭电器和工业设备的使用越来越普及，然而电气火灾也随之增多，给人们的生命和财产带来了严重的威胁。

为了及时发现和防止电气火灾的发生，人们发明了一种叫做剩余电流式电气火灾监控及系统的技术和设备。

什么是剩余电流式电气火灾监控及系统剩余电流式电气火灾监控及系统是指通过对电路中的剩余电流进行监测和控制，及时发现并消除电路中的漏电故障，防止漏电引起的火灾发生。

该系统通过对线路进行监测和预警，及时发现线路异常并提醒相关人员采取措施，确保人身安全和财产安全。

剩余电流的监测原理剩余电流是指发生于电路中不平衡的电流。

当电路中存在漏电时，电流会通过漏电电阻通过接地，在发生电气火灾前，漏电电流就会不断的积累，这时就需要剩余电流式电气火灾监控及系统来对发生的漏电进行监控。

剩余电流式电气火灾监控及系统的作用剩余电流式电气火灾监控及系统可以做到以下几点：1.通过对电路中的电流进行实时监测，可以快速发现线路异常，并通过报警系统进行提醒。

2.快速定位故障所在，帮助消防员及时进行灭火。

3.对电路进行实时控制，减小漏电故障的发生。

4.可收集并记录历史数据，以便分析和结合数据分析进行预警和预防。

剩余电流式电气火灾监控及系统的应用剩余电流式电气火灾监控及系统可广泛应用于各种电气场所，例如：1.家庭和公共场所的电气设备监控系统。

2.工厂和企业的电气设备监控系统。

3.商场、医院、学校等公共场所的电气设备监控系统。

4.车站、机场等交通枢纽的电气设备监控系统。

总结剩余电流式电气火灾监控及系统是一种高效的电力监测技术，通过对电路的监测和控制，可以有效的预防和避免电气火灾的发生。

然而，由于技术的局限，该系统也存在一定的缺陷。

因此在设计和使用时，必须进行严格的考虑和评估，从而实现最优化的布局和使用。

最后，相信在不久的将来，剩余电流式电气火灾监控及系统会得到更为广泛地应用，保护人民的生命财产安全。

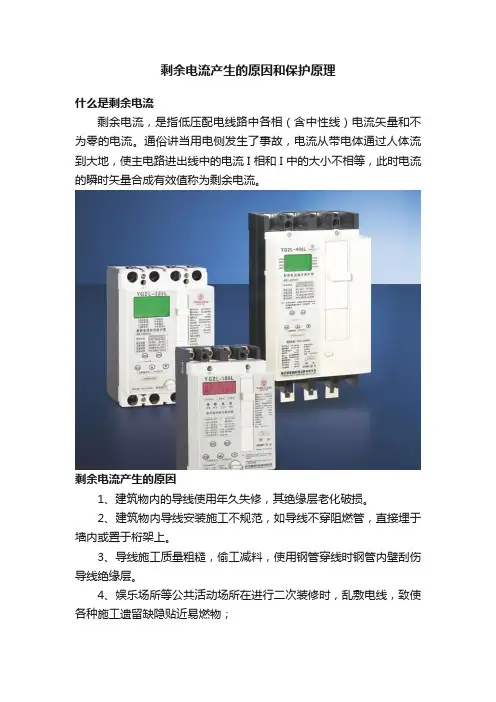

剩余电流产生的原因和保护原理什么是剩余电流剩余电流，是指低压配电线路中各相（含中性线）电流矢量和不为零的电流。

通俗讲当用电侧发生了事故，电流从带电体通过人体流到大地，使主电路进出线中的电流I相和I中的大小不相等，此时电流的瞬时矢量合成有效值称为剩余电流。

剩余电流产生的原因1、建筑物内的导线使用年久失修，其绝缘层老化破损。

2、建筑物内导线安装施工不规范，如导线不穿阻燃管，直接埋于墙内或置于桁架上。

3、导线施工质量粗糙，偷工减料，使用钢管穿线时钢管内壁刮伤导线绝缘层。

4、娱乐场所等公共活动场所在进行二次装修时，乱敷电线，致使各种施工遗留缺隐贴近易燃物；5、电气设计不当，包括使用者随意增加负荷，造成导线过负荷而发热，导线绝缘层老化失效。

6、用户内部私拉乱扯线路，架设极不规范。

7、线路受自然条件影响，如导线碰树，大风吹断导线，空气潮湿导致导线绝缘水平下降等。

8、各种人为的破坏造成断线等。

9、接地故障引起电气火灾导线单相接地故障的现象一部分是显露的，如单相断线、导线搭接接地体。

而其中大部分故障现象是隐蔽的，这是因为导线的绝缘层的绝缘电阻不合格，由于绝缘电阻过大产生泄漏电流。

在泄漏电流集中流入大地点（接地体）便会发生高热，一旦在流入大地点有易燃物，经高温作用便会产生燃烧。

导线的泄漏电流一般为mA级，线路的过电流保护（过负荷保护和短路保护）无法动作发挥保护作用。

例如线路因过载使绝缘温度超过允许最高工作温度，绝缘老化加速，使绝缘水平降至规定值以下，如果没有外因触发，短路一般不会发生。

如果有外因触发，例如雷电引起的瞬态过电压，邻近大功率设备的操作过电压以及变电所高电压侧接地故障引起的暂态过电压等，则在此大幅值过电压冲击下，老化的绝缘将被击穿而燃弧短路。

过电压转眼消失，工频短路电弧却能长时间延续，这是因为电弧的高阻抗限制了短路电流，使断路器不能或不及时动作。

这类过电压多出现在带电导体与地之间，所以这种短路也多为接地故障。

电气火灾的起因及其预防范文电气火灾是指由于电气原因引发的火灾，是目前社会中比较常见的火灾类型之一。

它经常造成财产损失、人员伤亡，给社会经济发展以及人民群众的生活安全带来巨大威胁。

因此，我们必须认真对待电气火灾的预防工作，采取有效的措施进行防范。

下面将从火灾起因和预防措施两个方面进行阐述。

一、电气火灾的起因1.电气设备老化一些电气设备在长时间使用后会存在老化问题，如电线电缆因时常暴露在环境中，会受到潮湿、高温等因素的影响，导致电线电缆绝缘层破损、老化，进而引发火灾。

2.电线电缆过载一些电线电缆的负荷能力有限，如果在使用过程中超过了其承载能力，容易造成过载现象。

过载会导致电线电缆发热过高，从而引发火灾。

3.电路短路电路短路是指电路中的两个或两个以上导体之间发生接触，导致电流无法正常流动，形成高温，易引发火灾。

4.电气设备安装不当电气设备在使用前，需要经过专业人员的安装和检测，如果安装不当，如电源线接触不良、接线端子松动等，容易发生电气火灾。

5.电气设备故障电气设备在使用中难免会出现故障，如电机内部短路、电器元件老化等。

这些故障如果没有及时发现和处理，会增加火灾的风险。

二、电气火灾的预防措施1.电气设备及时检修定期对电气设备进行维护和检修，发现问题及时处理，更换老化、损坏的电线、电缆等部件，防止因设备老化引起的火灾。

2.合理布线、合理负荷在电气设备的布置过程中，要遵循电气安全规范，合理布线，确保电线电缆的安全距离，避免相互干扰；同时合理安排负荷，确保电气设备的正常运行并避免过载。

3.安全用电使用电气设备时，要确保用电安全，合理分配电压和电流，不超过设备的负荷能力，避免因过载引发电气火灾。

4.设备定期维护检测定期对电气设备进行维护和检测，确保设备正常运行。

如发现设备存在问题，要及时修复或更换。

5.加强人员培训加强对电气设备的使用人员的培训，使其具备一定的电气知识和安全意识，能够正确使用和操作电气设备，及时处理设备故障，避免火灾发生。

浅谈电气火灾监控系统剩余电流值偏高的原因及解决方法发布时间：2021-03-04T10:47:09.213Z 来源：《科学与技术》2020年10月29期作者： 1齐乃辉 2师永刚[导读] 目前由电气引起的火灾越来越多，其中由剩余电流值偏高引起的电气火灾占了很大的比例； 1齐乃辉 2师永刚1浙江万纳神核控股集团有限公司 2浙江万纳神核控股集团有限公司摘要: 目前由电气引起的火灾越来越多，其中由剩余电流值偏高引起的电气火灾占了很大的比例；为能提前发现引起火灾的剩余电流，在低压配电线路中装设剩余电流监测装置是防止漏电引起电气火灾主要措施之一；本文对电气火灾剩余电流监控系统剩余电流值偏高的原因及解决方法进行研究，明确电气火灾监控系统剩余电流值偏高问题的检查方向及处理措施。

关键字：剩余电流；偏高；原因；解决方法；1.剩余电流值偏高问题研究的意义众所周知当电气回路中剩余电流值不符合要求时，很有可能回路上有漏电的情况发生，漏电电流可使局部物质带电，不仅会给人们造成严重的或致命的触电事故发生；且漏电电流还会引起火灾,当线路中存在漏电点时，在故障点处产生电弧，据测仅0.5A的电流的电弧温度可达2000℃以上，足以引燃所有可燃物，引发电气火灾。

剩余电流探测器的监控回路中的用电类别、设备类别、回路下游中的用电设备数量不尽相同，因而引起剩余电流偏高的原因也有多种多样；且此部分原因不容易被发现，需要现场检查测量相关数据才能判定；同时回路中牵涉到的用电系统较多，用电设备复杂多样；造成在剩余电流问题排查处理时也相对多样和困难；严重影响调试进度，增加调试过程中额外投入人力和物力；因此对剩余电流值偏高的问题进行研究有着重要的意义。

2.剩余电流监控系统的组成及原理组成包括：一是电气火灾监控控制盘、二是剩余电流式电气火灾监控探测器、三是剩余电流互感器。

监控原理为：通过末端的剩余电流互感器来循环采集回路上的剩余电流值，然后将数据传输给探测器；若探测器监测到的数值超标时（根据设计规范GB/50116-2013，建筑厂房剩余电流值应在500mA以下），探测器发出相应的声响和点亮相应的指示灯，同时将信号传送到位于主控制内的监控控制盘内，控制盘再发出相应声响和点亮相应的指示灯提醒消防值班人员注意，然后由消防值班人员组织对线路和设备进行排查,及时消除电气火灾隐患。

电气火灾报警-剩余电流检测分析
1、现状
电气火灾主要是针对于剩余电流、温度(线缆温度)、弧光进行检测分析；目前由于用电不规范存在私拉乱用的现象非常普遍而造成的剩余电流过大情况成为常态基本无法根除。

此文主要阐述电气火灾（剩余电流）检测原理以及针对目前厂家存在高剩余电流报警的现状无法根本解决的问题而阐述的解决方案；
2、剩余电流检测原理
目前市面上的剩余电流探测主要用于TN-C-S、TN-S、TT系统；不适用TN-C系统如图一。

图一
剩余电流检测原理：根据三相四线制的矢量和为0的原理进行检测。

如：三相对称的负载的情况三相电流矢量和为0零线无电流；三相不对称负载三相矢量与零线矢量和同样为0的原理进行检测；因此对于剩余电流检测不必考虑负载是否为三相对称负载。

3、造成剩余电流大的原因分析
剩余电流大除主观存在的线缆老化、线路触头松动、线缆绝缘破损、
施工原因：零地混接线缆方向未注意；
客观原因：线缆材质不同长度不同、负载类型不同有允许剩余电流具体情况如下表：
220/380v线路每公里泄漏电流(mA)
电动机泄漏电流(mA) *2
常用电器正常泄漏电流参考值(mA) *3
4、结论
建议厂家和根据监测参数设备报警等级进行与运算报警；例如:在监测剩余电流与温度的情况下可根据同一回路线缆温度升高报警与剩余电流过大报警而同时发生时进行系统报警，如只发生剩余电流升高而线缆温度未升高可进行预警暂缓处理，如只发生线缆温度升高而剩余电流为升高依然进行报警；在监测内容中降低剩余电流在报警中的等级。

剩余电流保护措施一、引言在低压配电系统中，由于电气设备和线路的故障、绝缘老化等原因，可能会产生剩余电流。

剩余电流不仅会导致电气火灾、电击等安全事故，还会对设备和线路造成损坏。

因此，采取有效的剩余电流保护措施是至关重要的。

本文将详细介绍剩余电流的产生及影响、剩余电流保护装置的工作原理、选择合适的剩余电流保护装置、使用和维护剩余电流保护装置，以及未来展望等方面。

二、剩余电流的产生及影响剩余电流是由于电气设备和线路中的故障或不正常状态，使得电流的一部分流经故障点而不是正常工作回路的现象。

产生剩余电流的原因主要包括设备或线路的绝缘老化、潮湿、尘埃及机械损伤等。

剩余电流可能导致以下问题：1.电气火灾：由于设备或线路的绝缘损坏，接地故障产生的剩余电流可能引发火灾。

2.电击危险：当人身接触带电的相线并形成通路时，就会有电流流过人体，造成电击伤害甚至危及生命。

3.设备损坏：过大的剩余电流可能导致设备或线路的热效应，加速绝缘材料的老化，从而缩短设备的使用寿命。

三、剩余电流保护装置的工作原理剩余电流保护装置（RCD）是一种用于检测剩余电流并切断电源的装置。

其工作原理基于基尔霍夫定律，通过检测三相电流和中性线（N）线的总和是否为零来判断是否存在剩余电流。

当检测到的剩余电流超过设定值时，RCD动作，切断电源，防止事故发生。

RCD具有过载保护和短路保护等功能。

四、选择合适的剩余电流保护装置在选择合适的剩余电流保护装置时，需要考虑以下因素：1.额定剩余动作电流（I△n）：指在规定条件下，能使RCD动作的最小剩余电流值。

根据设备和线路的要求选择合适的I△n值。

2.额定剩余不动作电流（I△no）：指在规定条件下，能使RCD不动作的最大剩余电流值。

合理选择I△no值以避免误动作。

3.额定动作时间（t）：指RCD从检测到剩余电流到完全切断电源所需的时间。

根据应用场景选择合适的t值，以满足安全要求。

4.额定短路分断能力（Icu）：指RCD能够分断的最大短路电流值。

电气火灾的预防措施电气火灾是由于电气设施故障、不当使用或管理不善等原因引起的火灾。

为了预防电气火灾的发生，需要采取一系列的预防措施。

下面将就这些措施进行详细阐述。

首先，要对电气设施进行定期维护。

电气设施在长期使用过程中容易出现老化、松动、短路等问题，这些问题会增加电气设施发生故障的概率。

定期维护可以及时发现并修复这些问题，降低故障发生的风险。

维护包括定期检查电缆线路、开关、插座等设备的工作情况，紧固松动的接线，清理污垢，更换老化的设备等。

其次，要正确使用电气设备。

使用电气设备时要按照设备说明书和使用规程操作，不得超负荷使用，尽量避免使用劣质电器，避免在阻燃性能差的材料旁边放置电气设备。

在使用电热器具时要避免长时间空载工作，避免使用不符合安全标准的插头和插座，避免在潮湿环境中使用电器等。

此外，要养成定期检查电气设备工作状态的习惯，以确保设备工作正常。

第三，要合理布置电气设施。

在电气设施的布局中，应将高温设备、易燃易爆材料远离电气设备，确保电气设备周围没有易燃物和易爆品。

电线电缆的走向应尽量避免交叉，保持通风良好，避免堆放杂物，禁止将物品悬挂在电缆架上。

第四，要加强对电气设施的监控。

安装烟雾探测器、温度探测器等火灾报警设备，在设备出现异常时能及时发出警报，帮助人们及早发现并处理潜在的火灾隐患。

此外，可通过安装图像监控设备对电气设施进行24小时监控，及时发现设备异常情况并采取相应的措施。

第五，要加强人员的安全教育。

人们在使用电气设备时，要加强自身安全意识，严禁私拉乱接电线、非法用电、擅自改装电器设备等行为。

要进行电气安全知识的教育培训，提高人们对于电气设施的使用和维护技能，加强对电气火灾的防范意识。

总之，预防电气火灾需要从多个方面进行，包括定期维护、正确使用、合理布置、加强监控以及加强人员的安全教育等。

只有综合施策，才能有效预防电气火灾的发生。

电气火灾剩余电流原因分析及预防措施在电气火灾发生的事故中，除人为的因素以外，还包括有电气线路接触不良、电气故障、谐波、雷电、静电、电磁场和剩余电流漏电等，往往引起火灾与爆炸、电气设备故障、造成人身伤害和财产损失。

在电气火灾事故中，电气短路故障所占比一半以上，而电气火灾主要是由电气设备（含电气线路）上产生的高温或电火花、电弧等所导致的。

本文重点分析了电气火灾剩余电流产生的原因，并对如何预防、排查等进行了分析、探讨，尤其对地铁电气火灾剩余电流问题提出了一些具体的解决方法，并取得了一定的效果。

随着我国各种电气产品种类及数量的日益增多、负荷增大，电气线路也随之变得更加复杂，火灾隐患也随之呈上升趋势。

根据国家安全事故通报统计，我国每年都发生多起电气火灾事故，电气火灾占总火灾数的比例在快速上升，且电气火灾高居火灾事故总数的首位、损失都在火灾总损失的40%以上，造成了人民生命财产的重大损失，而且剩余电流的报警占比较大。

因此深入了解电气火灾产生的原因，并采取如何防范的相应措施是非常重要和紧迫的。

电气火灾是由于电气方面原因产生的火源而引起的火灾，一般是指各种发、送、变、配、用电设备及线路在带电运行状态下，由于非正常的原因，在电能转化为热能等其它形式的能量过程中引燃可燃物而导致的火灾。

还包括静电和雷电引起的火灾。

在电气线路中发生的泄露电流较为常见，所谓漏电流，就是线路的某一个地方因为相线或零线通过非预期负载（例如绝缘破损、受潮、绝缘能力下降）对大地连接产生电流。

当有漏电发生时，漏泄的电流在流入大地途中，如遇电阻较大的部位时，会产生局部高温，致使附近的可燃物着火，从而引起火灾。

一、电气火灾剩余电流产生的原因分析（一）电气火灾剩余电流监控系统工作原理当发生电气火灾剩余电流报警值时，电气火灾监控探测器将保护线路中的剩余电流电气故障参数信息转变为电信号，经数据处理后，探测器做出报警判定，将报警信息传输到电气火灾监控主机。

电气火灾监控主机在接收到探测器的报警信息后，经确认判断，显示电气故障报警探测器的部位信息，同时记录探测器的报警时间，主机控制器发出声光报警，警示人员采取相应的处置措施，排除电气故障、消除电气火灾隐患，防止电气火灾的发生。
