初中物理电学实验探究题专题复习及参考答案

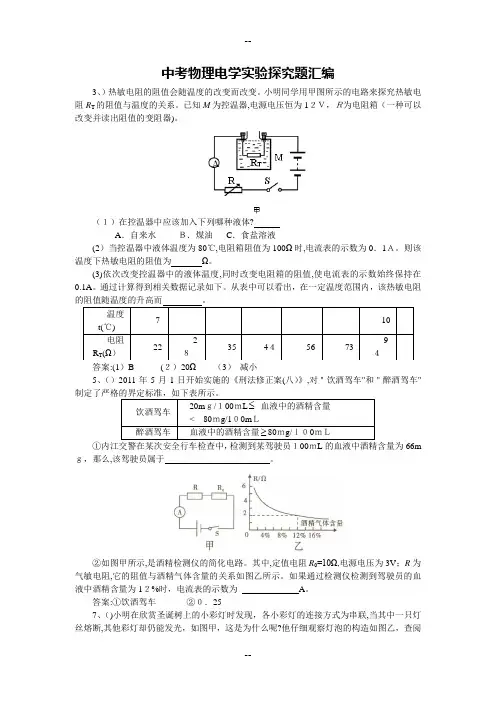

中考物理电学实验探究题汇编3、）热敏电阻的阻值会随温度的改变而改变。

小明同学用甲图所示的电路来探究热敏电阻R T的阻值与温度的关系。

已知M为控温器,电源电压恒为1２Ｖ，Ｒ为电阻箱（一种可以改变并读出阻值的变阻器)。

（１）在控温器中应该加入下列哪种液体?A．自来水Ｂ．煤油C．食盐溶液(2）当控温器中液体温度为80℃,电阻箱阻值为100Ω时,电流表的示数为0．1Ａ。

则该温度下热敏电阻的阻值为Ω。

(3)依次改变控温器中的液体温度,同时改变电阻箱的阻值,使电流表的示数始终保持在0.1A。

通过计算得到相关数据记录如下。

从表中可以看出，在一定温度范围内，该热敏电阻的阻值随温度的升高而。

答案:(1）B(２）20Ω（3）减小5、（）2011年5月1日开始实施的《刑法修正案(八）》,对＂饮酒驾车"和＂醉酒驾车"饮酒驾车20mｇ/１00ｍL≤血液中的酒精含量<80ｍg/1０0mＬ醉酒驾车血液中的酒精含量≥80ｍg/ｌ０0ｍＬ①内江交警在某次安全行车检查中，检测到某驾驶员１00ｍL的血液中酒精含量为66m ｇ，那么,该驾驶员属于。

②如图甲所示,是酒精检测仪的简化电路。

其中,定值电阻R0=10Ω,电源电压为3V；R为气敏电阻,它的阻值与酒精气体含量的关系如图乙所示。

如果通过检测仪检测到驾驶员的血液中酒精含量为1２%时，电流表的示数为A。

答案:①饮酒驾车②０．257、（)小明在欣赏圣诞树上的小彩灯时发现，各小彩灯的连接方式为串联,当其中一只灯丝熔断,其他彩灯却仍能发光，如图甲，这是为什么呢?他仔细观察灯泡的构造如图乙，查阅温度t(℃)7 10 …电阻R T(Ω）222８35 4４56 739４…得知细金属丝表面涂有绝缘物质；取一只完好的彩灯,按图丙电路进行实验，电源电压为7.5V，数据及现象记录如下表:实验次数１ 2 3 4 ５ 6电压(V）０．3 1 ２４ 6 ７.5电流(A) ０.06 ０.１０0.12 0.20 ０彩灯亮度不发红弱光较亮亮很亮灯丝烧断请依据上述信息完成以下问题：（１）第4次实验电流表示数如图丁，其读数为＿＿_＿_＿_____＿_安;（2）从数据中发现,通过彩灯的电流与电压不成正比,其原因是__＿______＿_________＿＿____＿_____＿＿____＿______＿____＿_＿__＿＿；（３)能证实灯丝支架与细金属丝之间有绝缘物质的实验现象是＿＿__＿_＿__＿______＿____＿__＿＿____＿______________＿____；（4)请依据彩灯结构及实验现象,推测彩灯串中一只灯丝熔断其他彩灯却仍能发光的原因是__________＿__＿_＿＿＿＿＿______＿_＿____。

初中物理模拟考试电学实验汇总测试一．实验探究题（共10小题）1．小虎用图甲所示电路测额定电压为8V的小灯泡的电阻：（1）在图甲中把接错的一根导线打上“×”，再画线把它改到正确的位置上。

（2）改正错误后小虎开始做实验，某一次实验电表示数如图乙所示，则小灯泡电阻大小是Ω（保留小数点后两位数字），小虎想测量小灯泡正常工作时的电阻，应将滑动变阻器的滑片向端移动。

（填字母“A”或“B“）。

（3）上述实验结束后，小虎添加了一个电流表和阻值为R0的定值电阻，设计了如图丙所示的电路，测出上述小灯泡的额定功率，请完成下列实验步骤：①闭合开关，移动滑片P，使电流表A2的示数为，读出此时电流表A1的示数为I；②小灯泡的额定功率表达式为：P＝（用已知量和测量量表示）。

2．小虎探究“电流与电阻的关系”，实验室提供的器材有：电源（电压恒为6V），滑动变阻器（规格为“20Ω 1A”），可供选择的定值电阻有10Ω、20Ω、30Ω、40Ω、50Ω、60Ω。

（1）小虎根据图甲连接的实物电路如图乙所示，其中有一根导线连接是错误的，请在图乙中将这根线打上“×”，并画出正确的连线。

（2）电路连接正确后，先用10Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片P，此时电流表的示数如图丙所示，断开开关，不更换或移动其他元件，仅将10Ω的定值电阻直接换成20Ω的定值电阻进行实验，然后再闭合开关。

此时应移动滑片P，使电压表的示数为V。

（3）利用现有器材，其他条件不改变，小虎最多能做次实验，如果题干中6个电阻都能为实验所用，应控制定值电阻两端电压至少是V。

（4）小虎利用实验数据绘制出如图丁所示的图象，可得出电流和电阻的关系是。

3．在测量小灯泡电功率的实验中，电源为三节新铅蓄电池申联，小灯泡上标有“2.5V”字样。

（1）实验中某同学连接了如图甲所示的电路，如果此时闭合开关，会造成的后果是；（2）正确连接电路后，小明闭合开关，发现灯泡不亮，他的下一步操作应该是；（3）实验中，当电压表示数为2.5V时，电流表的示数如图乙所示，则此时小灯泡的电功率为W。

14、小欣利用实验探究“电流跟电阻的关系”。

已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。

（1）请根据图甲所示的电路图将图乙所示的实物电路连接完整（导线不允许交叉）；（2）小欣把5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是。

A.电阻R处短路 B.电阻R处断路 C.滑动变阻器处断路（3）排除故障后进行实验。

实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象。

由图象可以得出结论：电压一定时，；（4）将5Ω定值电阻换成10Ω定值电阻后，闭合开关，为了保持电压表的示数为______V不变，应将滑动变阻器的滑片P向______（选填“A”或“B”）移动，记录此时各表的示数。

【答案】（1）（2）B；(3)电流与电阻成反比；(4)2.5;A20、某实验小组用图甲所示电路进行“探究电流与电阻的关系”实验。

（1）请将图乙连接完整，要求：滑动变阻器滑片向左移动时电阻变大。

（2）连接电路时，开关S应处于_____状态，闭合开关前，滑动变阻器滑片P应该位于_____端（选填“A”或“B”）。

（3）闭合开关后，同学们发现，无论怎样调节滑动变阻器的滑片，电流表始终没有示数，电压表示数接近电源电压，原因可能是_____。

（4）排除故障后，先将5Ω定值电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时电流表的示数如图乙所示，为_____A。

（5）接下来断开开关，取下5Ω的定值电阻，换成10Ω的定值电阻，闭合开关，应向____（选填“A”或“B”）端移动滑片，直至电压表示数为_____V时，读出电流表的示数。

再更换20Ω定值电阻继续实验，实验数据记录在表格中。

由实验数据可知：当导体两端的电压一定时，通过导体的电流与导体的电阻成___________。

中考物理总复习《电学实验》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________ 1．（1）在“探究串联电路的电压关系”的实验中，如图1.①根据电路图，在连接电路时，开关应处于（选填“闭合”或“断开”）状态。

①连接好电路，闭合开关，若L2断路，则电压表（选填“有示数”或“无示数”）。

（2）在“探究并联电路的电流关系”的实验中。

①某组实验中测出了L1、L2支路和干路上的电流分别为I A、I B和I C，I A=0.54A，I B的示数如图2所示，则I C= A。

根据多次测量实验结果，在误差允许范围内，你认为多次实验的目的是。

2．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为3V），电流表、电压表和开关各一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、30Ω，50Ω），滑动变阻器（规格是“20Ω，2A”），导线若干。

（1）图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。

( )（2）在开关闭合前，应将滑动变阻器的滑片滑至最（选填“左”或“右”）端。

（3）电路连接无误后，闭合开关，小明先后将5Ω和10Ω的电阻分别接入电路，移动滑片P进行了二次实验，数据如图乙表格所示，小明紧接着再将20Ω的定值电阻替换10Ω的电阻后，直接读出电流表示数示为A。

（4）小明为了使实验能继续顺利进行，还可以使用的定值电阻有。

（写出具体的电阻值）（5）小明将电阻换成标有“2.5V”字样的小灯泡，测量其不同电压下的电功率。

①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是；①排除故障，继续实验，根据实验数据画出I﹣U图像（如图丙）。

由此可求出小灯泡正常发光时的功率为W；（6）完成上述实验后，小明又利用上述器材重新设计了电路（增加了一个滑动变阻器）如图丁，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1。

2023年中考物理二轮专题复习：《电学》实验题姓名：___________班级：___________考号：___________1．物理实验小组利用如图所示的装置探究并联电路电流规律。

（1）连接电路时，应将开关S___________（选填“闭合”或“断开”）；乙图的实物图中还差一根导线未连接，请根据甲图的电路图将其连接好.（2）在实验过程中，两盏灯都突然熄灭，但电流表A有示数。

若整个电路只有一处发生故障，则可能是___________（选填“短路”或“断路”）；进一步发现，此时电流表A1有示数而电流表A2无示数，则可以确定发生故障的是___________（选填“L1”或“L2”）；（3）排除故障后，实验小组用电流表测出通过L1、L2和干路的电流，并在下表中记录数据。

其中第三次实验电流表A1的指针在丙图的位置，则读数为___________A；（4）本组的小华同学分析数据时认为第三次实验时，电流表A2的读数是错误的，错误的原因是___________；修正数据后，小华认为：并联电路干路电流等于各支路电流之和，且各支路电流相等。

你认为这个结论___________（选填“可靠”或“不可靠”）；接下来应该更换___________的灯泡进行实验。

2．探究“电流与电阻的关系”时，可供实验器材有：三节新的干电池（电压为4.5V）、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω），开关一个，导线若干。

小静等同学设计了如图甲所示的电路图：（1）请用笔画线代替导线将图乙中的实物图连接完整，要求：滑片向右移动时电阻变大；___________ （2）闭合开关，电流表无示数，电压表有示数，并接近电源电压，则故障原因是：_____ ______；（3）排除故障后，将定值电阻由5Ω更换为10Ω时，应向___________（选填“左”或“右”）适当调节滑动变阻器的滑片，使电压表示数保持不变；（4）图丙是根据实验数据画出的定值电阻的I-R图像，其中阴影部分面积表示的物理量是___________，其数值为___________；（5）实验中，在接入50Ω的定值电阻后，小静同学无论怎样移动滑片，都不能使电压表示数达到原来的数值，为了能完成这次实验，小静采取的措施可行的是___________；A．调高电源电压B．更换一个最大阻值为30Ω的滑动变阻器C．再串联一个10Ω的电阻D．将电压表改接到滑动变阻器两端（6）如图图像中能大致反映本实验中各物理量之间关系的是___________。

中考《电学》实验探究题专题训练 (10)1．采用图的电路装置探究“电流产生的热量跟什么因素有关”。

接通电源，瓶内的空气被加热后膨胀，使U形管的液面发生变化，通过观察U形管的液面变化情况比较出瓶内电阻丝的发热多少。

(1)图所示是探究电流产生的热量跟_____的关系，通电一段时间_____（选填“左瓶”或“右瓶”）内的电阻丝产生的热量多。

(2)让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少。

此时该装置是探究电流产生的热量跟_____的关系，通电时间和前面一样后电阻丝产生的热量_____（选填“左瓶”、“右瓶”、“两瓶一样”）多。

从U形管的液面变化情况来看要比上一次_____。

（填“大”或“小”）2．为完成“探究电流与电阻的关系”实验，小海同学从实验室取得以下器材：电压恒为4.5V的电池组，电流表，电压表，开关，5Ω、10Ω、25Ω的定值电阻各一个，规格为“40Ω1A”的滑动变阻器，导线若干。

（1）连接电路时，开关应_______。

请用笔画线代替导线，在图甲中将实物电路连接完整。

要求滑片P向右滑动时电流表示数变大；（____________）（2）小海将10Ω电阻接入电路，闭合开关，移动滑动变阻器滑片，直到电压表示数如图乙所示，记为_______V，并记录电流表的示数；接着保持滑片位置不变，将电阻换为25Ω后，为保证电压表的示数不变，应向_______（填“左”或“右”）移动滑片；（3）通过实验得到电流随电阻变化的图象如图丙所示，由此可知：_______一定时，通过导体的电流与其电阻成_______比；（4）在小海实验基础上，为了得到更多组数据，需要更多规格的定值电阻，则选用的定值电阻最大阻值不允许超过_______Ω；（5）某次实验，更换电阻R，合上开关后，电压表有示数，电流表无示数，其原因可能是_______；（6）小金想将定值电阻换成小灯泡来探究电流与电压的关系，小胡认为他的实验方案不可行，小胡的理由是____________。

电学实验探究题考前专题复习（一）1、某实验小组的同学探究电流与电压的关系时，用到如下器材：电源1个，电流表、电压表各1只，定值电阻（5Ω、10Ω、15Ω各1只），滑动变阻器1只，开关1个，导线若干；设计的电路如图所示。

（1）这个实验使用了控制变量的方法，其中被控制的变量是 ，滑动变阻器R2的作用是 。

下面是他们获取的一组实验数据：电压U／V 2 4 6 8 10电流I／A 0．39 0．79 1．20 1．58 2．00（2）实验中他们选用的定值电阻阻值为 Ω；（3）请在图31坐标系上画出电流随电压变化的图像；（4）分析表中的数据或图像，你能得出的探究结论：2、如图26甲所示是小刚“测小灯泡电功率”的实验电路。

其中电源电压为6V，小灯泡额定电压为2.5V、电阻约为l0Ω。

滑动变阻器有A规格“l0Ω2A”、B规格“50Ω lA”可选。

(1)本实验应该选择_________规格的滑动变阻器。

连接电路时，开关应_________。

(2)请用笔画线代替导线将图甲的实验电路连接完整。

(3)闭合开关后，小刚发现电流表和电压表有示数但都很小，且看不到小灯泡发光，其原因是______ _。

(4)当变阻器滑片P移到某一位置时，电压表示数如图乙所示，为_______V。

要测小灯泡的额定功率，应将滑片P 向_______ (选填“A”或“B”)端移动，使电压表示数为2.5V。

第2题 第3题3、在用电压表和电流表测电阻R0的实验中，若被测电阻R0的阻值约为30Ω，备有：电流表一个，0﹣0.6A，0﹣3A两个量程，电压表一个，0﹣3V、0﹣15V两个量程；电源四种，电压分别为1.5V、3V、6V、15V；开关一个；导线若干。

（1）为了比较准确地测出电阻R0的阻值，还需要的器材是 ；（2）请在空框内画出实验电路图；（3）连接电路时，开关应该是 的。

（4）为了减小电表读数时的误差，要求在几次测量中，电表指针的示数大于量程的2/3，则电源应选用 V，电压表应选用 量程，电流表应选用 量程。

中考物理《电与磁——实验探究》专项练习题及答案一．实验探究题（共15小题）1．如图所示是“探究影响通电螺线管磁性强弱的因素”的实验装置。

（1）正确连接好电路，闭合开关，调节滑片位置，电流表的指针如图所示，则电流表的示数为A，此时通电螺线管的下端是（选填“N”或“S”）极。

（2）下列操作不能改变通电螺线管磁性强弱的是（选填字母）。

A.抽去铁芯B.电源两极对调C.减少线圈的匝数2．在“探究通电螺线管外部磁场的分布”的实验中：（1）开关闭合后，小磁针的指向如图所示，说明通电螺线管外部的磁场与磁体的磁场相似；图中螺线管的端是N极，电源的端是正极。

（2）将电源正、负极对调，小磁针的指向改变了，说明通电螺线管的磁场方向与方向有关。

（3）为了增强通电螺线管的磁场，可采取的有效措施是。

（答一条即可）3．“研究电磁感应现象”的实验装置如图。

（1）实验中通过观察来判断电路中是否有感应电流。

（2）使导体AB在蹄形磁体中上下竖直运动，灵敏电流计指针偏转；使导体AB斜向上或斜向下运动，灵敏电流计指针偏转。

（3）分析可得电路中产生感应电流的一个条件：导体AB在磁场中做运动。

（4）实验中能转化为了电能。

（5）若将此装置中灵敏电流计换成，可进一步探究电动机的工作原理。

4．小宇同学参加了学校'研究性学习小组”，探究了“磁体的磁性强弱是否与温度有关”的课题。

实验步骤如下：将一条形磁铁的一端固定在铁架台上，另一端吸有一些小铁钉，用酒精灯给磁铁加热，如图甲所示。

经过一段时间后，当磁铁被烧红时，发现铁钉纷纷落下。

（1）小宇的实验可以得出结论：温度越高，磁体的磁性越。

（2）根据这一结论，他设计了如图乙所示的温度报警器，工作原理为：当温度逐渐升高时，磁铁的减弱直至消失，无法（填“排斥”或“吸引”）弹簧开关，弹簧恢复原状，电路接通，电铃报警。

（3）为了设定具体的报警温度，他进一步设计了如图丙所示的温度报警器，当达到报警温度时，电磁铁（选填“有”或“无”）磁性，工作电路接通，电铃响。

1．（宝应县月考）在“连接串联电路”实验中，实验电路如图所示。

（1）开关闭合并且两灯都发光时，取下其中L1，可观察到现象是L2熄灭。

（2）断开开关后可观察到现象是L1L2都不发光。

（3）以上两个现象说明了串联电路用电器间相互影响，开关控制整个电路的工作这两个特点。

（4）连接好电路后闭合开关S，小红发现L1、L2两只灯泡都不亮，她用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，L1、L2仍然都不亮，拆掉L1后换上新的灯泡后两个灯都亮，则故障可能是L1灯丝断了。

（选填“L1灯丝断了”、“L2灯丝断了”、“L1短路”或“L2与灯座接触不良”）。

（5）排除故障后，小明按照如图所示的电路，用导线把一只开关和两个小灯泡逐一顺次连接后，刚将最后一根导线接好，L2就亮了，但L1没亮他们在实验操作中不当之处是：连接电路时开关未断开。

（6）关于L1没亮，小明认为L1的灯丝烧断了，但小红说L1的灯丝没烧断你应该支持的小红观点，理由是若L1灯丝断了L2也不发光。

【解答】解：（1）由图知，取下其中L1，整个电路断路，L2熄灭；（2）图中两灯串联，所以断开开关后，整个电路断路，两个小灯泡都熄灭；（3）以上两个现象说明了串联电路只有一条路径，用电器间相互影响，开关控制整个电路的工作这两个特点；（4）若L2灯丝断了或L2与灯座接触不良，即使拆掉L1后换上新的灯泡后电路仍断路，两灯都不亮；若L1短路，那么L2可亮；若拆掉L1后换上新的灯泡后两个灯都亮，说明故障可能是L1灯丝断了；（5）刚将最后一根导线接好，L2就亮了，说明连接电路时，开关没有断开；（6）串联电路中用电器之间相互影响，L2亮了，但L1没亮，L1的灯丝没烧断，如果L1的灯丝烧断了，L2也不亮，故小红说的对。

2．（兴隆县期中）在探究并联电路电流规律的实验中，图甲是实验的电路图。

（1）在连接电路时，开关应断开。

若要测量干路电流，则电流表应接在甲图中的C 点。

（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是电流表的正负接线柱接反了。

初中物理电学实验题及解析【典型例题】1、如图甲是晓雯同学探究“一段电路中的电流跟电阻的关系”的实验电路图。

（1）根据甲图，用铅笔连线将乙图的实物图连接完整。

（2）实验时，晓雯先将5Ω和10Ω的定值电阻分别接在A、B两点之间，闭合开关调节滑动变阻器滑片得到两组实验数据填入了下表；然后她又将A、B两点的电阻更换为15Ω，闭合开关并调节滑动变阻器滑片，直到电压表的示数为V，此时的电流表的指针位于如图丙所示，请将第3次实验电流表的读数填入表格中的相应空格内。

实验序号电压/V 电阻/Ω电流/A1 3 5 0.62 3 10 0.33 15（3）分析晓雯三次试验数据可能得到的结论是：。

【思路点拨】（1）滑动变阻器下方的接线柱已经接好，所以上方的两个接线柱可以任意接。

（2）因为是研究“一段电路中的电流跟电阻的关系”，所以应当运用控制变量法，保持导体两端的电压不变，根据电流表的指针所指示来读数即可。

（3）根据实验数据可以知道，三次实验中，电压保持不变时，根据电阻和电流的数据变化得出相应的结论。

【答案与解析】（1）只需要把滑动变阻器和定值电阻串联起来即可，电路图如下：（2）从表中数据可以看出，电阻为5Ω和10Ω时，电阻两端的电压为3V，将A、B两点的电阻更换为15Ω时，应该让电阻两端的电压（即电压表的示数）保持不变，仍然为3V。

电流表用的量程为0～0.6A，一个大格表示0.2A，分度值为0.02A，电流表的示数为0.2A。

故答案为：3；0.2（3）根据表中数据，三次实验中，导体两端的电压保持不变，电阻由5Ω→10Ω→15Ω时，相应的电阻中的电流变化为：0.6A→0.3A→0.2A，电阻增大几倍，导体中的电流就会减小到几分之一。

即：电压一定时，导体中的电流跟导体的电阻成反比。

故答案为：电压一定时，导体中的电流跟导体的电阻成反比。

【总结升华】此题主要考查的是控制变量法在物理实验中的运用，以及学生对实验数据的分析处理能力和归纳总结能力，是中考的常见题型。

一、实验,探究题1、如图13是“探究串联电路电流特点”的实验电路图：（1）实验中，选择两个小灯泡的规格是的(填“相同”或“不相同”)．（2）下表是某同学实验中的二组数据：指出上述表格所记录的数据中，明显错误的数值是，造成错误的原因是．（3）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因是( )Ａ．通过灯泡的电流小Ｂ．灯泡的灯丝断了Ｃ．灯丝的电阻小Ｄ．小灯泡靠近负极2、在用“伏安法测小灯泡的电阻”实验中.（1）在图甲中，请你将电压表正确连入电路，完成电路的连接.（2）在闭合开关之前，图中滑动变阻器的滑片应放在端.（填“左”或“右”）（3）若某次测量时电压表和电流表的示数如图乙所示，则电压表的示数为 V，灯泡的电阻RL= Ω.（4）小明同学在做实验时，电路连接无误. 闭合开关后，发现电流表的指针明显偏转，而电压表的示数为零. 该故障的原因可能是 .3、小林用电压表和电流表测额定电压是2.5V小灯泡正常发光时的电阻值，实验电路如图甲所示。

（4分）（1）闭合开关之前，滑动变阻器的滑动片应位于端（选填“左”或“右”）。

（2）小林闭合开关，将滑动变阻器的滑动片滑动到如图甲所示的位置时，电压表示数如图乙所示，为使小灯泡正常发光，滑动变阻器的滑动片应向边滑动（选填“左”或“右”）。

当小灯泡正常发光时，电流表的示数如图丙所示，则电流表的示数是 A，小灯泡正常发光时的电阻值是Ω。

4、小刚在“探究通过导体的电流与电压、电阻的关系”实验中，（1）在研究电压的变化对电流的影响时，他连接的电路如图所示，但电路中有一根导线接错了，请你用笔在图中将接错的导线上打“×”，把正确的接线画上：（2）在研究电阻对电流的影响时，把定值电阻由5Ω换成10Ω，闭合开关后同步一步的操作是：调节滑动变阻器的滑片，保持_________不变，此实验方法是_______________（4分）。

（3）如果小亮在实验中发现电流表、电压表的读数都偏大，调节滑动变阻器的滑片时，两表示数均无变化，适当减小电源电压后，两表示数才相应减小，你认为出现这一故障的原因是________________5、如右图所示的是小灯泡的U—I变化曲线。

中考物理《电学》实验题专项练习题（含答案）1．在“测量小灯泡电功率”的实验中，电源电压恒为3V，小灯泡的额定电压为2.5V，滑动变阻器的规格为“20Ω 1A”。

（1）正确连接电路，移动滑动变阻器的滑片到某一位置，读出小灯泡电压，电压表的示数如图乙所示，要测量小灯泡的额定功率，应将滑片适当向______（填“左”或“右”）滑动；（2）图丙是小灯泡的电流随电压变化关系的图象，可知小灯泡的额定功率为______W；（3）测量小灯泡的电功率______（填“需要”或“不需要”）多次测量求平均值，原因是______。

（4）在实际测量过程中，调节滑动变阻器使其接入电路中的电阻减小ΔR1，相应的小灯泡的阻值变化ΔR2，则ΔR1______ΔR2（填“＞”、“＝”或“＜”）；（5）实验结束后，某同学设计了如图所示的电路来测定额定电压为3V的小灯泡的额定功率。

已知电源电压为9V，定值电阻R的阻值为10Ω。

请帮助他完成以下实验步骤：①开关S、S1闭合，S2断开，调节滑动变阻器的滑片，使电压表的示数为______V时，小灯泡正常发光；②______，开关S、S2闭合，S1断开，此时电压表的示数为4V；再将滑动变阻器的滑片移至左端，此时电压表示数为7V；③小灯泡的额定功率P额＝______W。

2．小亮用如图甲所示电路测额定电压为2.5V的小灯泡灯丝的电阻，请回答问题：（1）画出对应的电路图______；（2）电路连接好后，闭合开关前，变阻器的滑片要移到______端（选填“A”或“B”），这样做的目的是______；（3）闭合开关后，移动滑片，电压表的示数如图乙所示，电压表的示数是______V，若此时电流表的示数是0.8A，这种情况下灯丝的电阻是______Ω；（4）在第（3）题的基础上，若要使灯泡正常发光，应将滑动变阻器的滑片P向______端移动。

（选填“A”或“B”）。

3．按要求完成填空。

（1）甲图中抽去玻璃板后，两瓶中的气体逐渐混合，说明_____；（2）乙图中，快速下乐活塞，硝化棉燃烧起来，是用_____的方法改变空气的内能；（3）如图丙是探究“并联电路电流特点”的实验电路图，在连接电路时，电流表应_____（选填“串”或“并”）联在被测电路中。

中考科学实验专题复习-电学实验探究1．如图，电源电压为6V，图甲为伏安法测电阻的电路图；图乙为连接不完整的实物图。

（1）对照电路图甲，用笔画线代替导线将图乙中未连接部分连接起来；（2）如果实验操作中出现：电流表有示数，电压表示数为0的现象，其故障可能是；A．电流表的正、负接线柱接反B．电压表的量程选小了C．电阻R x发生了短路D．把滑动变阻器下端两接线柱连入电路（3）电路连接正确后，闭合开关，将滑片P向左移动时，电压表示数（选填“变大”、“变小”或“不变”）；（4）实验过程中，电流表和电压表的示数如图丙、丁所示，此时测得的R x= Ω；（5）小明认为只测一组数据得到R x的大小是不妥的，原因是。

2．小明做“伏安法测量电阻”的实验：（1）连接电路时，开关应该是的；（2）实验求电阻的原理公式：R= ；（2）如图1所示，当小明准备闭合开关开始实验时，同伴小桂提醒他还有一处不妥当，其不妥当之处是：滑动变阻器的滑片没有移到；（3）闭合开关后发现电流表无示数，电压表的示数接近于电源电压出现故障的可能是；（4）排除故障后，调节滑动变阻器，当电压表读数为2.5V时，电流表的示数如图2所示，其示数为A，该定值电阻的阻值是Ω。

3．小丽同学手里有一只标有“3.8V”字样的小灯泡，她想知道小灯泡的额定电功率，于是在学校实验室找来一些器材，连接成了如图甲的实验电路，电源电压恒定不变．（1）请你用笔画线代替导线，将图甲的电路连完整（要求滑片P向右移灯泡变亮）( )（2）闭合开关，移动滑动变阻器的滑片P，发现灯泡始终不亮，电流表示数几乎为零，电压表指针明显偏转，出现这种现象的原因可能是．（3）排除故障后，该同学移动滑动变阻器的滑片P，到某一位置时电压表的示数为3V，若要测小灯泡的额定功率，应在此位置基础上将滑片P向（选填“左”或“右”）移动．（4）当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是W．4．用“伏安法测电阻”的实验中，老师提供了以下器材：几节干电池做电源、已知阻值的电阻R L1个、最大阻值为50Ω的滑动变阻器1个、被测电阻R x，开关2个，电压表和电流表各1只、导线若干。
