）1、【基本信息】1.1器材名称：八防区报警主机1.2器材型号：CC4081.3器材种类：安防报警主机类1.4器材品牌：博世 (BOSCH)1.5器材建议使用年限：3—4年2、【功能信息】2.1基本功能2.1.1 可以设置8组用户密码和使用8个无线遥控按钮；2.1.2 有6个可自定义防区，2个24小时类型防区；2.1.3 可以按照预先设定的时间自动布防和撤防；2.1.4 可以通过键盘直接产生胁持、紧急、火警和救护信号；2.1.5 具有外出和居家两种布防模式；2.1.6 进入和外出延时时间内有警告音提示；2.1.7 交流电故障和系统故障可由键盘直接显示；2.1.8 声光报警输出；2.1.9 可编程继电器输出；2.1.10 可以区分火警报警音和盗警报警音；2.1.11 具有防区自检功能；2.1.12具有电话线路监测功能，电话线路如有故障可由主机本地报警。
2.2器材应用一般应用于监察范围不大、防区总数量不超过8个防区的场所。
具体场所范围大小还与使用的电源线、信号线的线径粗细有关。
2.3器材优势：主机能进行分区布控2.4器材不足：无3、【参数信息】3.1工作电压：主板18-22AC 后备电池12VDC 1.2Ah-7Ah。
3.2功率范围：23.4-28.6VA。
3.3环境温度：0℃~45℃。
3.4工作湿度：10% ～ 95%。
3.5防水性能：防水性能差，只适合室内安装。
4、【使用信息】4.1器材功能检验内容4.1.1在正常工作环境下，给主机上电，是否能正常开启。

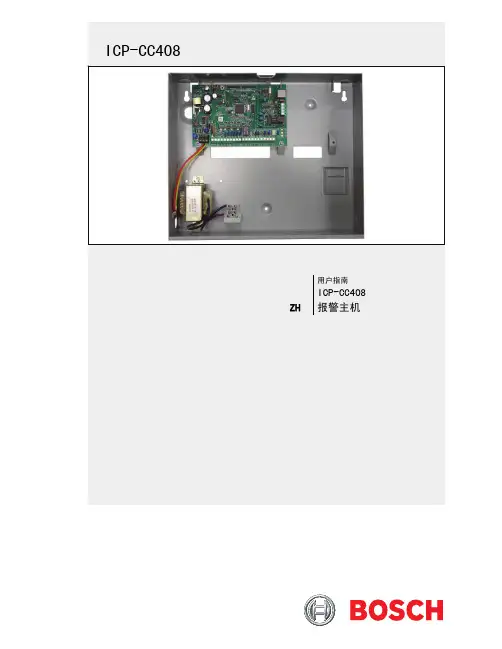

防盗报警系统| CC408 (Solution 880) 控制主机CC408 (Solution 880) 控制主机提供 8 个可编程的防区。
基本功能所有型号均具有的功能8 个可编程用户代码和 8 个无线遥控器代码用户可以编程多达 8 个用户代码和 8 个无线遥控器代码。
只有拥有主代码的用户才能添加或更改其它系统用户代码。
两个分区控制主机划分为两个分区。
用户可以从一个主键盘或多个分区键盘对这两个分区进行操作。
三种布防模式用户可以使用以下三种模式之一来布防系统：AWAY 模式：布防整个系统。
STAY 模式 1：布防大多数防区。
不对编程为隔离的防区进行布防（安装人员）。
STAY 模式 2：布防大多数防区。
不对编程为隔离的防区进行布防（主码用户）。
双音多频 (DTMF) 电话远程布防用户可以使用 DTMF 电话从任何远程位置进行布防。
DTMF 电话与系统之间建立通信链路后，用户可以使用电话来操作系统，就像采用键盘一样。
日间报警日间报警在系统撤防后监视一组防区。
例如，商店前门安装有脚垫或电子射束探测器，顾客在进出商店时会触发脚垫或电子射束探测器。
每次触发脚垫或电子射束探测器时，键盘都发出蜂鸣声。
胁持报警键盘胁持报警可以用作静音紧急报警，当系统向监控站或袖珍式寻呼机报告时，此报警非常有用。
键盘防恶意操作报警键盘防恶意操作功能限制用户尝试输入错误用户代码的次数。
当尝试次数超过限制后，系统将启动报警，并向安全监控站发送报告。
选择线端 (EOL) 电阻值对控制主机编程时，用户可以选择不同的 EOL 电阻值。
所选电阻值立即应用于所有防区。
用户可以将控制主机添加至现有系统，而无需更改 EOL 电阻。
内置电话线故障监视器当系统检测到电话线路故障时，会生成电话线路故障报警。
用户可以将系统编程为针对以下情况进行报警：如果控制主机在布防后电话线路被切断。
防区锁定锁定发出报警状态的第一个防区，并且报警器在一段特定的时间内发出声音。

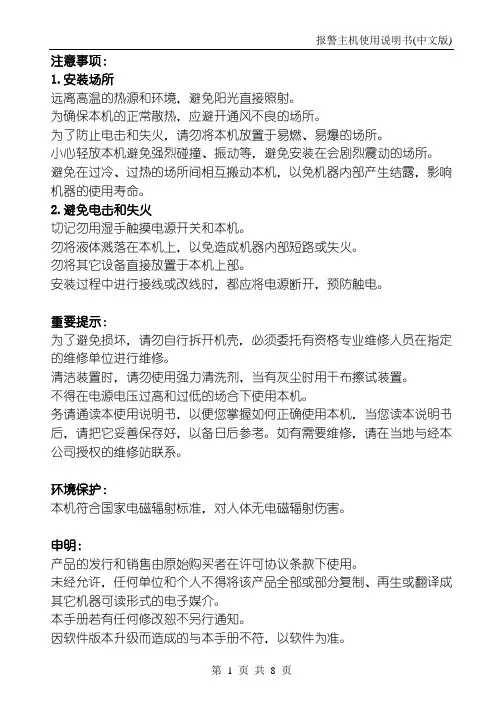

注意事项：1.安装场所远离高温的热源和环境，避免阳光直接照射。
为确保本机的正常散热，应避开通风不良的场所。
为了防止电击和失火，请勿将本机放置于易燃、易爆的场所。
小心轻放本机避免强烈碰撞、振动等，避免安装在会剧烈震动的场所。
避免在过冷、过热的场所间相互搬动本机，以免机器内部产生结露，影响机器的使用寿命。
2.避免电击和失火切记勿用湿手触摸电源开关和本机。
勿将液体溅落在本机上，以免造成机器内部短路或失火。
勿将其它设备直接放置于本机上部。
安装过程中进行接线或改线时，都应将电源断开，预防触电。
重要提示：为了避免损坏，请勿自行拆开机壳，必须委托有资格专业维修人员在指定的维修单位进行维修。
清洁装置时，请勿使用强力清洗剂，当有灰尘时用干布擦试装置。
不得在电源电压过高和过低的场合下使用本机。
务请通读本使用说明书，以便您掌握如何正确使用本机，当您读本说明书后，请把它妥善保存好，以备日后参考。
如有需要维修，请在当地与经本公司授权的维修站联系。
环境保护：本机符合国家电磁辐射标准，对人体无电磁辐射伤害。
申明：产品的发行和销售由原始购买者在许可协议条款下使用。
未经允许，任何单位和个人不得将该产品全部或部分复制、再生或翻译成其它机器可读形式的电子媒介。
本手册若有任何修改恕不另行通知。
因软件版本升级而造成的与本手册不符，以软件为准。
智能报警主机ALARM CONTROLLER1.设备概述智能报警主机是采用微处理器控制的报警信息采集和输出设备。
智能报警主机将采集各种探头的信息进行处理，再将报警信息的处理结果回传系统主机，并按系统设置的要求启动报警联动开关、录像机、警号等设备。
多台设备通过RS-485线级联，可增加报警输入容量。
本报警设备可以在数字录像系统中使用。
注：报警主机本身不具备防盗功能。
2.设备介绍2.1 8路输入单元：INPUT：报警输入端口ID：报警主机标识号CODE：通讯RS-485端口DC12V: 直流12V电源输入ALARM-IN：报警输入指示灯8路输出单元：OUTPUT：报警输出端口NO：继电器常开端口NC：继电器常闭端口C：继电器公共端口C-OUT：报警公共输出端口ALARM-OUT：报警输出指示灯2.2 16路前板3.设备功能3.1报警输入智能报警主机中的触蹼输入回路，把报警输入转换成报警信号，供数字录像系统使用。
BOSCHCC408报警主机调试说明CC408报警主机调试说明2580# -------布防/撤防历史告警需要2580#再布防，再撤防才能消息**********************************************************设置防区属性1234# --------进入编程模式267#0*# --------设置第1防区为即时防区，（系统默认为2，延时间2防区）274#0*# --------设置第2防区为即时防区，（系统默认为1，传递防区）281#0*# --------设置第3防区为即时防区，（系统默认为1，传递防区）288#0*# --------设置第4防区为即时防区，（系统默认为1，传递防区）295#0*# --------设置第5防区为即时防区，（系统默认为0，即时防区）302#0*# --------设置第6防区为即时防区，（系统默认为0，即时防区）309#0*# --------设置第7防区为即时防区，（系统默认为13，24小时火警防区）316#0*# --------设置第8防区为即时防区，（系统默认为9，24小时防拆防区）960# --------退出编程模式**********************************************************设置进入/ 退出延时1234# --------进入编程模式398#0*# --------把进入延时时间改成0秒，（如果是15秒就把这里的0改为15）399#0*# --------把进入延时时间改成0秒402#0*# --------把退出延时时间改成0秒，（如果是15秒就把这里的0改为15）403#0*# --------把退出延时时间改成0秒960# --------退出编程模式********************************************* 设置报警后拨电话1234# --------进入编程模式033#6*# --------设置接收机发送格式960# --------退出编程模式25802# --------进入设置电话号码状态013800000000# --------进入设置电话号码，其中013800000000为挂接话机可拨的号码。
欢迎您使用博世防盗系列注意事项1、您的报警系统经本公司技术人员精心安装和调试,已把相应数据及预警处置方案、通信联络方法输入报警主机系统,请用户不要随意改变器件位置；当您在要变更应及时告知技术人员设置,以确保系统正常使用。
2、虽然这是一种先进的防盗系统,但本产品仍有一定局限性,只能减少入室盗窃、火灾等突发性事件造成的损失,而不能确保财物、生命安全万无一失，无论是工用还是民用的防盗系统都有可能出错。
3、用户应了解安装及维护得当的报警设备可减少盗窃等事件造成的损失,为确保防盗报警系统的正常工作。
在一周或一段时间内,敬请您亲自对防盗报警系统每个防区的感应器进行检测,及早发现设备存在的问题。
本公司售后服务部每半年会安排技术员上门为您的系统进行维护、巡检,若操作上有不解请咨询:7,我们将热情为您解答、服务。
4、报警系统应在有交流电的情况下工作,否则蓄电池会耗电过多造成损坏。
键盘声光显示CP-508键盘防区指示灯AWAY指示灯STAY指示灯MAINS指示灯FAULT指示灯声响显示系统操作布防方法1：＋AWAY灯将会亮，并听到两声B响，系统开始倒数退出时间。
布防方法2：按住AWAY灯将会亮，并听到两声B响，系统开始倒数退出时间。
备注若在退出时间倒数完后某防区仍未封闭，此时该防区将会被自动旁路。
当此防区被触发后才会从新投入工作。
强制布防：此功能将允许你在某防区未封闭的情况下仍能布防系统。
若在执行布防操作后，AWAY或STAY灯仍不亮并听到一声长B响，这表示系统不允许布防，请检查是否所有防区已被封闭。
故障分析当系统出现故障时，键盘上的FAULT或MAINS指示灯将会闪动，并每分钟发出一声B响。
MAINS指示灯闪动表示系统的交流电供电出现故障，按动#AWAY键可清清除B响。
当FAULT指示灯闪动时按住5键约两秒可进行故障分析。
此时AWAY及STAY指示灯将会闪动并听到两声B响。
防区指示灯将会显示系统故障类型（如下表所示）。

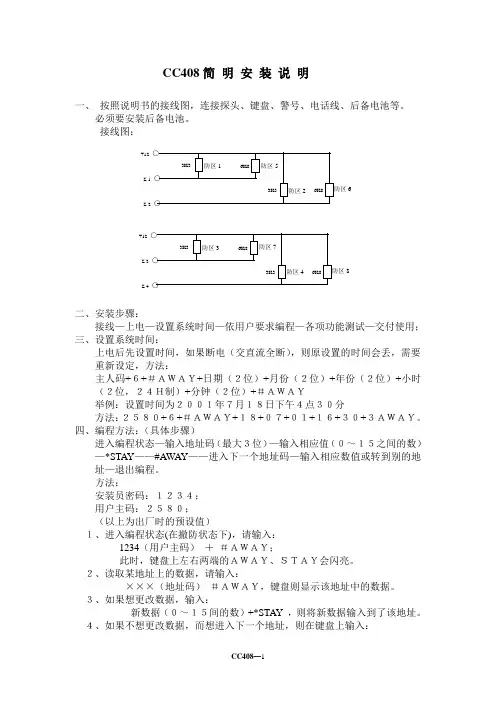

CC408简 明 安 装 说 明一、 按照说明书的接线图，连接探头、键盘、警号、电话线、后备电池等。
必须要安装后备电池。
接线图：二、安装步骤：接线—上电—设置系统时间—依用户要求编程—各项功能测试—交付使用；三、设置系统时间：上电后先设置时间，如果断电（交直流全断），则原设置的时间会丢，需要重新设定，方法：主人码+６+＃ＡＷＡＹ+日期（２位）+月份（２位）+年份（２位）+小时（２位，２４Ｈ制）+分钟（２位）+＃ＡＷＡＹ举例：设置时间为２００１年７月１８日下午４点３０分方法：２５８０+６+＃ＡＷＡＹ+１８+０７+０１+１６+３０+３ＡＷＡＹ。
四、编程方法：（具体步骤）进入编程状态—输入地址码（最大３位）—输入相应值（０～１５之间的数）—*STAY ——#AW AY ——进入下一个地址码—输入相应数值或转到别的地址—退出编程。
方法：安装员密码：１２３４；用户主码：２５８０；（以上为出厂时的预设值） １、进入编程状态(在撤防状态下)，请输入：1234（用户主码） ＋ ＃ＡＷＡＹ；此时，键盘上左右两端的ＡＷＡＹ、ＳＴＡＹ会闪亮。
２、读取某地址上的数据，请输入：×××（地址码） ＃ＡＷＡＹ，键盘则显示该地址中的数据。
３、如果想更改数据，输入：新数据（０～１５间的数）+*STAY ，则将新数据输入到了该地址。
４、如果不想更改数据，而想进入下一个地址，则在键盘上输入： Z 1 ○ Z 2 ○ +12 ○ 3K3 3K3 6K8 6K8 防区1 防区5 防区2 防区6 Z 3 ○ Z 4 ○ +12 ○ 3K3 3K3 6K8 6K8 防区3 防区7 防区4 防区8#AW AY，则自动进入下一个地址。
５、如果想进入其他地址，输入：×××（地址码）+#AW AY , 键盘显示该地址中的数据。
如果想输入新数据，方法同３。
６、退出编程状态：输入：960+#AW AY 。

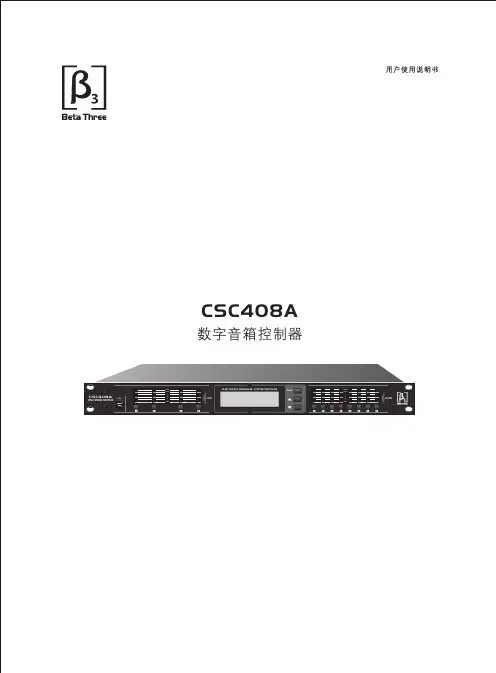

CSC408A数字音箱控制器CSC408A24 BIT DIGITAL CROSSOVER SYSTEM PROCESSOR12345678LIMITER MUTE -6-10OVER -20COMP MUTE-6-10OVER -20INPUTOUTPUTLIMITERMUTE-6-10OVER -20Para23411．注意事项2．产品简介主要特点3．拆开包装4．输入电源要求5．面板特性6．背板特性7．面板操作及菜单说明7．1 主菜单7．2 浏览配置程序7．3 调用配置程序7．4 更改机器ID号10．接口定义11．技术规格目 录122233444413148．信号处理8．1 输入部分8．2 输出部分9．PC软件9．1 软件的获取及安装9．2 设备与电脑的连接9．3 PC软件操作说明9．4 设备信息显示9．5 信号处理模块9．6 EQ/Xover曲线5566791012一、注意事项请勿擅自打开本体本设备中使用了高压元件。
请勿打开外壳，试图检查或改装本设备，以免遭受电击的危险。
由于用户的改装而引起机器性能下降或是误操作，将不属产品质量保证范围之内。
不要损坏电源线不要用湿的手去拔取或触摸电源线，这会导致短路或是触电事故。
不要将电源线铺设在本设备和家具之下，物体之间。
也不要将电源线和其他的电源线捆在一起，不要让电源线打结或是将其放置在人经常走动的地方。
在插上或是拔下电源线时请握住电源线的插头部份。
严禁水滴和异物设备夹、铁钉和硬币之类的金属物以及诸如纸张、火柴之类的易燃物，因为这会引起误操作或是火灾和电击。
万一水滴或异物进入了本设备，请让维修中心或经销商做一次检查。
切勿从本的通气孔或其他开口处插入或掉入如发万一发现异常关闭电源，从插座上拔下电源线，并向经销商或维修中心咨询，要求做一次检查。
在使用时万一发现有异常的噪音或气味产生，请立即当长期不使用时不使用时电源线。
这将防止由于本设备的意外情况而引起的火灾。
报警主机说明书使用前请详细阅读本说明书报警接口控制器可以接8路报警探头，8路可控制开关输出，D V R计算机系统对报警接口控制器进行单个或全部探头的布防、撤防、查询及开关控制等功能。
1、功能:8路报警输入，8路开关输出(常开)2、联动方式：由主机软件支持决定3、主要特性：在本设备中采用抗干扰性强的M I C R O C H I P的P I C单片机，硬件看门狗，在强干扰时可自动复位C P U，抗干扰能力极强。
可以接8路报警探头，开路、短路都报警提供通讯协议。
16个主机地址设定，多设备可通过R S485级联(需软件支持),最多可接96个报警探头输入4、技术参数：工作电源：D C12V/1000m A输出电源：D C12V/400m A探头输入方式: 8个常开/常闭开关量报警输出方式：8个常开开关输出、驱动功率为A C220V／5A通迅方式：R S485、R S232支持协议：D C T R、W110、R M110、S E600温度范围：－10℃~70℃(室内型)12.设备功能:2.1 报警输入智能报警主机中的触点输入回路，把报警输入转换成报警信号，供矩阵主机系统或数字录像系统使用。
数字报警接口盒有8防区输入。
每一对两芯报警探头信号输入端，可直接响应开路和短路报警。
除探头探测到的信号外，报警主机对剪线和并线都能引起报警，其相应的指示灯指示报警状态：有警灯亮，无警灯灭。
2.2 报警输出智能报警主机中的报警联动继电器为报警时数字录像系统或矩阵主机系统提供外部设备继电器触点控制回路。
每组继电器可编程，继电器可启动录像机、报警器或其他外部有关的报警装置。
数字报警接口盒有8个联动输出。
每一对二芯联动输出无源触点，常开状态，报警时可进行启动、关闭动作。
22.3报警的设防智能报警主机的设防要通过系统主机的设防设置指令，来设置设防功能，从而使报警主机能响应该报警点的报警输入。
如果报警主机的报警输入没有设防，则该报警点有警情时，报警主机也不会响应该报警进行报警联动。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==408使用说明书篇一：CC408使用编程CC408简明安装说明一、按照说明书的接线图，连接探头、键盘、警号、电话线、后备电池等。
必须要安装后备电池。
接线图：+12Z 16 Z 2+12Z 38Z 4二、安装步骤：接线—上电—设置系统时间—依用户要求编程—各项功能测试—交付使用；三、设置系统时间：上电后先设置时间，如果断电（交直流全断），则原设置的时间会丢，需要重新设定，方法：主人码+６+＃ＡＷＡＹ+日期（２位）+月份（２位）+年份（２位）+小时（２位，２４Ｈ制）+分钟（２位）+＃ＡＷＡＹ举例：设置时间为２００１年７月１８日下午４点３０分方法：２５８０+６+＃ＡＷＡＹ+１８+０７+０１+１６+３０+３ＡＷＡＹ。
四、编程方法：（具体步骤）进入编程状态—输入地址码（最大３位）—输入相应值（０～１５之间的数）—*STAY——#AWAY——进入下一个地址码—输入相应数值或转到别的地址—退出编程。
方法：安装员密码：１２３４；用户主码：２５８０；（以上为出厂时的预设值）１、进入编程状态(在撤防状态下)，请输入：1234（用户主码）＋＃ＡＷＡＹ；此时，键盘上左右两端的ＡＷＡＹ、ＳＴＡＹ会闪亮。
２、读取某地址上的数据，请输入：×××（地址码）＃ＡＷＡＹ，键盘则显示该地址中的数据。
３、如果想更改数据，输入：新数据（０～１５间的数）+*STAY ，则将新数据输入到了该地址。
４、如果不想更改数据，而想进入下一个地址，则在键盘上输入：#AWAY，则自动进入下一个地址。
５、如果想进入其他地址，输入：×××（地址码）+#AWAY , 键盘显示该地址中的数据。
如果想输入新数据，方法同３。
６、退出编程状态：输入：960+#AWAY 。
博世ICP-CC408主机设置远程布防的方法
ICP-CC408设置电话/手机远程布防的方法：
1、拨号格式：080编成4：
2、拨号器选项1编程允许通过电话远程布防系统：地址177编成11：
3、铃响计数：按需要设置成需要的次数（拨打主机所接的电话线时，响铃几次主机自动接
通，设置范围：1~13），一般编成6次。
4、国家代码：750编成0
751编成8
全部设置好之后，主机连接上电话线，用座机或者手机拨打报警主机连接的电话号码。
报警主机在应答来电后，将发出一声奇怪的鸣音，等到提示音暂停时，按下按键式电话上的[*]键或[#]键
听到主机回传两声鸣音，表示系统布防在外出模式
挂断电话。
系统现已处于布防状态。
IF-408八防区报警主机基本编程说明请按以下顺序步骤操作：将所以硬件接好，不用的防区请用电阻短接，通电后在撤防的状态下。
1、防区编程：这里的“位置”，可以理解为“地址”。
编程步骤：例如要把防区4（默认“即时防区”）改为“24小时防区”的操作步骤如下：（1）、输入“安装密码”即“9999”进入编程状态，这时“READY”指示灯闪亮。
（2）、输入“4+[*]”进入地址4即“防区4”，这时“READY”持续闪烁，同时“AWAY”指示灯变亮。
（3）、输入“3+[*]”把防区4的防区类型更改为“24小时防区”，这时长鸣一次且“AWAY”灯熄灭。
（4）、以此类推。
（5）、最后按“#”退出编程，这时“READY”灯常亮而不是闪亮。
2、主进入延时编程：这里的“位置”，可以理解为“地址”。
编程步骤：例如将进入延时时间编程为“10”秒，操作步骤如下：（1）、输入“安装密码”即“9999”进入编程状态，这时“READY”指示灯闪亮。
（2）、输入“20+[*]”进入地址20，这时“READY”持续闪烁，同时“AWAY”指示灯变亮。
（3）、输入“1+[*]”把主进入延时时间更改为“10”秒，这时长鸣一次且“AWAY”灯熄灭。
（4）、最后按“#”退出编程，这时“READY”灯常亮而不是闪亮。
3、退出延时编程：这里的“位置”，可以理解为“地址”。
编程步骤：例如将退出延时时间编程为“10”秒，操作步骤如下：（1）、输入“安装密码”即“9999”进入编程状态，这时“READY”指示灯闪亮。
（2）、输入“18+[*]”进入地址18，这时“READY”持续闪烁，同时“AWAY”指示灯变亮。
（3）、输入“1+[*]”把退出延时时间更改为“10”秒，这时长鸣一次且“AWAY”灯熄灭。
（4）、最后按“#”退出编程，这时“READY”灯常亮而不是闪亮。
4、进入/退出选项编程:位置9进入/退出选项这里的“位置”，可以理解为“地址”。
编程步骤：将进入/退出延时选项值编为“8”即“激活进入/退出延时”，操作步骤如下：（1）、输入“安装密码”即“9999”进入编程状态，这时“READY”指示灯闪亮。
DS-CC408/CC488报警通讯控制主机简明操作手册＋＋紧急报警：同时按下＋火灾报警：同时按下＋医疗求助：同时按下＋操作键盘示意图键盘鸣叫含义▲注意：当STAY灯和AWAY灯同时闪烁时表示系统进入了编程状态，此操作只能有专业安装人员进行。
用户密码的改变/增加/删除该主机一共可以使用8个用户密码，其中第一号用户密码为主码，默认值为2580，用户一般使用第一号用户主码来改变、增加和删除用户密码。
◆改变或增加密码请依次输入：＋＋＋＋＋＋◆删除一个用户密码请依次输入：＋＋＋＋＋※例如更改默认的用户主码2580为新的主码4638，则操作如下：＋＋＋＋＋＋例如用新主码4638增加一个新的用户密码9458，新密码的用户序号为2，则操作如下：＋＋＋＋＋＋＋＋＋＋＋▲注意：1号用户主码只能更改不能删除，用户序号为1到8之间的数值，分别区分8个用户密码。
外出布防/撤防/消警外出布防是指将所有防区都处于布防状态，防区被触发后系统会产生报警信号。
外出布防和撤防操作都是相同的。
报警后撤防将使警号等报警输出停止，但是报警防区指示灯还会保持恒亮，可以通过重复进行布防和撤防操作使其防区指示灯消除报警显示。
◆外出布防、撤防和消警的操作如下：＋※提示：外出布防操作还可以通过直接按键直到系统发出两声短鸣来完成。
居家布防/撤防/消警居家布防模式可以允许使用者只把周界的或者需要设防的防区布防，而自动旁路预先设定好的室内防区以便使用者在这种布防模式下在室内自由走动而不产生报警。
居家布防和撤防的操作是相同的。
也可以通过同样的操作来消除保持的报警防区指示灯。
◆居家布防和撤防的操作如下：＋※提示：居家布防操作还可以通过直接按键直到系统发出两声短鸣来完成。
键盘按键直接报警用户可以通过直接按键盘上的按钮产生报警信号，操作如下：◆紧急求助：同时按下和按钮或同时按下和按钮。
◆火灾报警：同时按下和按钮。
◆医疗求救：同时按下和按钮。
◆＋＋或▲注意：用户在被胁持情况下采用上述操作撤防将不会引起本地任何报警指示，但主机会向报警中心传送胁持报警信号。

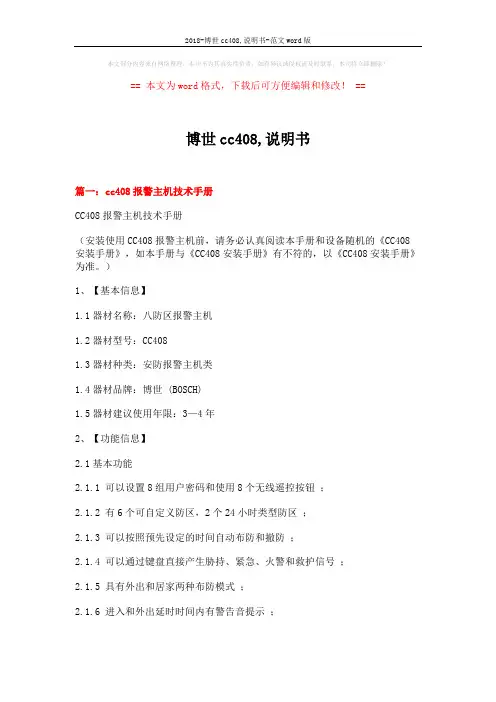

CC408报警主机技术手册（安装使用CC408报警主机前，请务必认真阅读本手册和设备随机的《CC408安装手册》，如本手册与《CC408安装手册》有不符的，以《CC408安装手册》为准。
）1、【基本信息】1.1器材名称：八防区报警主机1.2器材型号：CC4081.3器材种类：安防报警主机类1.4器材品牌：博世 (BOSCH)1.5器材建议使用年限：3—4年2、【功能信息】2.1基本功能2.1.1 可以设置8组用户密码和使用8个无线遥控按钮；2.1.2 有6个可自定义防区，2个24小时类型防区；2.1.3 可以按照预先设定的时间自动布防和撤防；2.1.4 可以通过键盘直接产生胁持、紧急、火警和救护信号；2.1.5 具有外出和居家两种布防模式；2.1.6 进入和外出延时时间内有警告音提示；2.1.7 交流电故障和系统故障可由键盘直接显示；2.1.8 声光报警输出；2.1.9 可编程继电器输出；2.1.10 可以区分火警报警音和盗警报警音；2.1.11 具有防区自检功能；2.1.12具有电话线路监测功能，电话线路如有故障可由主机本地报警。
2.2器材应用一般应用于监察范围不大、防区总数量不超过8个防区的场所。
具体场所范围大小还与使用的电源线、信号线的线径粗细有关。
2.3器材优势：主机能进行分区布控2.4器材不足：无3、【参数信息】3.1工作电压：主板18-22AC 后备电池12VDC 1.2Ah-7Ah。
3.2功率范围：23.4-28.6VA。
3.3环境温度： 0℃~45℃。
3.4工作湿度：10% ～95%。
3.5防水性能：防水性能差，只适合室内安装。
4、【使用信息】4.1器材功能检验内容4.1.1在正常工作环境下，给主机上电，是否能正常开启。
4.1.2对主机进行复位操作，确定主机是否已经复位。
4.1.3短路所有防区，确定所有防区是否都显示故障。
4.1.4确定电话口是否能进行拨号。
4.2器材安装条件4.2.1主材准备报警主机箱（内含变压器、220V交流电接线端子及保险丝管） 1只 Cc408主板 1块防拆开关 1只 3.3k欧姆线尾电阻 8个6.8k欧姆线尾电阻 8个12V7AN蓄电池（另配） 1块4.2.2安装工具16A的小型电源配电箱（漏电保护器、两眼三眼插座）1套导线不小于2.5平方毫米的电源拖线盘（规格10 /20/30米）1套电锤（配6mm钻头）1把各种常用规格螺丝刀若干斜口钳1把剥线钳1把锤子1把电烙铁1把带绝缘梯子1把记号笔1支标签机1台4.2.3检测工具电子万用表1台4.2.4防护工具安全帽2只安全绳1副绝缘鞋1双防护眼镜2副4.2.5安装辅料6分塑料膨胀管4个3cm自攻螺丝4颗绝缘胶带若干焊锡丝若干助焊剂若干4.2.6安装人员安装人员两名（其中一名必须要《电工进网作业许可证》或《电工上岗证》），报警主机接220V电源时必须由持证人员操作。
4.2.7安装环境4.2.7.1报警主机必须室内安装，一般如办公室，库房等便于日常维护的场所。
4.2.7.2报警主机不宜安装于冷藏仓库、高温锅炉房、潮湿等场所。
4.2.7.3报警主机旁边应该有24小时不切断的交流电源和对外通讯线路。
4.2.7.4报警主机的安装载体必须坚固牢靠，可以承受报警主机重量。
4.2.7.5安装现场要预留足够空间，方便维修操作。
4.3器材安装步骤4.3.1安装要求：4.3.1.1 报警主机可以垂直或水平安装，并加以固定，高度适合日常维护操作。
4.3.1.2 报警主机应该有防拆保护或安装在探测器的保护范围内。
4.3.2安装步骤4.3.2.1检查现场电源情况，把电源配电箱连接到现场设备电源控制箱内，并连接电源拖线盘，调试好电锤，使之处于待使用状态。
4.3.2.2打开主机箱，拆下机箱盖，清理出主机内相关配件。
4.3.2.3 根据线路进入主机内的位置，选择打开主机箱上的进线孔。
同样用锤子和螺丝刀轻轻敲开机箱进线孔上的小铁板。
4.3.2.4安装防拆开关，取出随机配置的防拆开关和固定螺丝，在主机箱上安装防拆开关。
4.3.2.5根据现场情况，确定好安装位置，依照机箱背板上的固定孔用记号笔标示好打孔位置。
4.3.2.6使用电锤在标示的位置打出四个深度为4cm圆洞，用6分塑料膨胀管及十字型木螺丝固定机箱，使机箱紧靠墙面。
4.3.2.7把线路从机箱进线孔引入，并根据线的连接位置截除多余线量，并用扎带进行绑扎。
4.3.2.8在电源线、键盘线、警号线、电话线和防区线的尾线上用剥线钳剥离出0.5cm左右铜丝，把铜丝拧紧后作镀锡处理。
4.3.3.9在每条线做好标签。
（电源线、键盘线、警号线、电话线和防区线）。
4.3.3.10 根据线上标签，在主板上连接好线路。
4.3.3.11安装蓄电池。
4.3.3.12用防火泥封堵进线孔。
4.3.3.13通电前检查工作，确保各种线缆连接正确后方可上电。
4.3.3.14报警主机编程，见4.6。
4.3.3.15报警测试，模拟触发防区连接的探测器，主机是否有信息输出。
4.3.3.16与明道保全系统控制中心联网测试。
4.4设备安装标准4.4.1报警主机安装应符合《电气装置工程施工及验收规范》的要求。
4.4.2报警主机安装应符合GB50348—2004《安全防范工程技术规范》的要求。
4.4.3报警主机安装应符合《民用建筑电气设计规范》的要求。
4.4.4报警主机安装应符合《入侵报警系统工程设计规范》的要求4.4.5报警主机安装在墙上时，其底边距地板面高度不应小于1.5米，正面有足够的活动空间，如靠门安装时，宜安装在门轴的另一侧；如靠近门轴安装时，靠近其门轴的侧面距离不应小于0.5m。
4.4.6报警主机必须安装牢固、端正。
安装在松质墙上时，应采取加固措施。
4.4.7安装部位应便于日常维护、检修。
4.4.8报警主机应在探测器的保护范围内或做好防拆保护设置。
4.4.9报警主机内配线应排列整齐，不准垂直交叉，并应固定牢固，不准导线外露。
4.4.10导线应捆扎成束，导线引入线管时，在进线管处应封堵。
4.4.11所有和报警主机连接的线路，必须连接牢固。
4.4.12引线端部均应编号，防区、键盘、警号、电源及电话线等线缆要有标识。
4.4.13电缆芯和导线留有不小于20cm的余量。
4.4.14报警主机的220V电源必须采用固定连接，严禁采用插头形式，并需保证连续供电。
在电源引入处应标注“报警系统专供电源，不得随意断开”等字样。
4.4.15报警主机的通信线路应该保证专用，特殊情况下，通信线路应该是报警主机优先使用。
4.4.16每个防区的信号线必须独立使用线缆中的二芯线，严禁借线。
4.4.17 报警主机的防拆开关应接到24小时防区上。
4.4.18报警控制器应牢固接地，接地电阻应小于4欧姆（采用联合接地装置时，接地电阻应小于1欧姆），接地应有明显标志。
4.5施工验收标准4.5.1报警主机安装位置应符合设计和报警主机对安装环境的要求。
4.5.2主机箱应安装平稳，便于操作，以目测和手感的方法验收。
4.5.3报警主机应置于探测器的保护范围内或设置防拆保护；以现场模拟测试的方法验收。
4.5.4报警主机的220V电源应是固定连接，严禁采用插头形式，并有相应标识；以目测方法验收。
4.5.5电话线必需先接于电信的进户端，不允许接在电信分离器后端，也不允许并联，特殊情况可以接内线电话，以目测和模拟测试的方法验收4.5.6主机接线不准有导线外露，每个防区有明显的标识，以测方法验收。
4.4.7报警主机的启动功能应该能正常使用，采用功能测试方法验收。
4.6器材简易编程说明4.6.1按住主板上Default（恢复出厂值）按钮，给主机上电，恢复出厂值。
（建议开始编程前先恢复出厂值）4.6.2添加/删除无线遥控器添加无线遥控器：①输入主码[2580]+[1]+[#]②输入需添加的用户号[9-16]+[#]③输入9位无线遥控器[ID识别码]+[#]删除无线遥控器：①输入主码[2580]+[1]+[#]②输入需删除的用户号[9-16]+[#]③按*键即可删除该无线遥控器把所有遥控器录入到程序中。
4.6.3日期/时间设置：①输入主码[2580]+[6]+[#]②输入{日[DD]+月[MM]+年[YY]+时[HH]+分[MM]}③按[#]退出4.6.4主机编程进入编程：[1234]+[#]注意：地址码的数值是一位一确认的。
选择地址码后按#确认，输入数据后按*确认，进入下一地址按#，返回上一地址按*。
比如：在地址000-015中编入网电话的操作000# 6*#5*#8*#3*#3*#9*#5*#2*# 地址 数值 确认 下一地址 退出编程：[960]+[#] 常规编程表4.7器材简易操作说明4.7.1布防4.7.1.1确保绿色指示灯AWAY常亮。
如果红色指示灯AWAY闪烁，某红色区域（ZONE）指示灯亮，表明该保护区域内被入侵（如门窗忘记关闭，有人在探头监视的区域内活动等）。
4.7.1.2键入数字密码+#如密码为2580，由输入2580#，#表示输入。
每个键入间间隔时间不得超过5秒，否则键盘会“嘀嘀嘀嘀嘀”连续5声表示输入无效。
须重新输入。
4.7.1.3红色指示灯AWAY灭。
同时键盘“嘀—嘀—嘀”提示用户退出。
4.7.2撤防从正常入口进入时，键盘会“嘀-嘀-嘀”提示用户输入密码。
如果在特定的时间内还不输入正确的密码，报警主机则以为是非法入侵，警号大作，并向接警中心发送警情。
4.7.3（如不慎触发紧急按钮）键入：密码+#请不要紧张，输入密码可关闭警号。
报警主机自动向报警中心发送用户取消报告。
中心人员根据取消报告即可知道为误报。
4.7.4警后，消除报警记忆键入：密码+#报警后，该防区的指示灯一直处以闪烁状态。
键入密码+#可予消除。
4.7.5旁路某一防区：* * + 需旁路防区+ * + #如某一防区发生故障或该防区一直有人在活动，可以在布防之前把该防区旁路，而使其它防区处以警戒状态。
注意：被旁路的防区不受保护。
4.7.6解除旁路某一防区密码+#4.7.7修改密码若您想要改密码，并使原密码作废，改法如下：原密码 + 1 + # + 1 + # + 新密码 + #4.8器材常见故障分析本系统可探测多种系统故障. 出现故障时, 键盘FAULT红色灯开始闪烁且每隔一分钟发出一声嘟声.按住[5]直至听到两声鸣，防区LED指示灯将显示故障状。
4.9日常维护报警主机安装运行后，报警主机内运行程序长时间处理多种数据，会造成程序运行速度变慢影响报警信息的处理，需要2-4月对报警主机做断电重新启动处理，断电时间为4分钟左右。
然后参考原参数设置的内容对主机进行功能测试。
功能测试内容包括: 采集报警信号、上传报警信息、本地报警功能、故障检测和故障信息上传功能、防区类型和防区上报类型等。
