TDR和SET2DIL测试教程

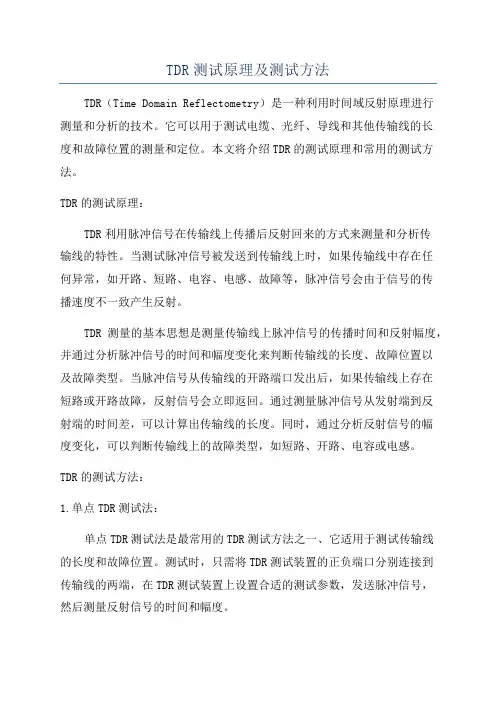

TDR测试原理及测试方法TDR（Time Domain Reflectometry）是一种利用时间域反射原理进行测量和分析的技术。

它可以用于测试电缆、光纤、导线和其他传输线的长度和故障位置的测量和定位。

本文将介绍TDR的测试原理和常用的测试方法。

TDR的测试原理：TDR利用脉冲信号在传输线上传播后反射回来的方式来测量和分析传输线的特性。

当测试脉冲信号被发送到传输线上时，如果传输线中存在任何异常，如开路、短路、电容、电感、故障等，脉冲信号会由于信号的传播速度不一致产生反射。

TDR测量的基本思想是测量传输线上脉冲信号的传播时间和反射幅度，并通过分析脉冲信号的时间和幅度变化来判断传输线的长度、故障位置以及故障类型。

当脉冲信号从传输线的开路端口发出后，如果传输线上存在短路或开路故障，反射信号会立即返回。

通过测量脉冲信号从发射端到反射端的时间差，可以计算出传输线的长度。

同时，通过分析反射信号的幅度变化，可以判断传输线上的故障类型，如短路、开路、电容或电感。

TDR的测试方法：1.单点TDR测试法：单点TDR测试法是最常用的TDR测试方法之一、它适用于测试传输线的长度和故障位置。

测试时，只需将TDR测试装置的正负端口分别连接到传输线的两端，在TDR测试装置上设置合适的测试参数，发送脉冲信号，然后测量反射信号的时间和幅度。

2.双点TDR测试法：双点TDR测试法是一种高精度的测试方法，适用于测量非常短的传输线长度和高精度的故障定位。

它通过在传输线上加入反射比较点来实现。

测试时，将TDR测试装置的一个端口连接到传输线的起点，另一个端口连接到传输线的终点，并在传输线上插入一个移动导频器。

测试过程中，移动导频器的位置会不断改变，然后根据测量到的反射信号的时间和幅度来计算出传输线的长度和故障位置。

3.耦合TDR测试法：耦合TDR测试法是一种常用的用于测试电缆中间接头的方法。

测试时，将TDR的正端口连接到一个中间接头，负端口连接到电缆的起点或终点，然后发送脉冲信号进行测量。

TDR测试原理评价频率响应的最普通的方法是在频域中解Ma某well方程。

这个过程能够把系统所有的物理和电气特性都考虑进去，包括传输线。

因而已经有很多基于此原理的测量方法来帮助电气工程师分析信号完整性。

当和其他测试方法比较时，时域反射（TDR：TimeDomainReflector）可以提供更加直观观察DUT的特性。

TDR使用阶跃信号发生仪和示波器，在被测得传输线上发送一个快速的上升沿，再特定的点上用示波器观察反射电压波形。

这种技术可以测出传输显得特性阻抗，并显示出每个阻抗不连续点的位置和特性（阻抗、感抗和容抗）。

所有这些信息都是示波器上实时显示。

相对于其他技术，TDR能够给出更多的关于系统宽带相应的信息。

图1时域反射计工作原理阶跃信号发生器向被测系统产生一个正向的阶跃信号。

该信号沿着传输线向前传输。

如果负载组抗等于传输线的特性阻抗，将没有信号反射，示波器上能看到的只有发送的阶跃信号。

假如负载存在失配，将有部分的输入信号被反射，示波器上将出现反射信号和输入信号的叠加。

图2是一个传输线的测试波形，由此可以看出，对于非连续的阻抗，示波器对应位置将出现变化的波形，由此我们就能够分析每个中断点的特性。

图2时域反射计测试结果·A:50Ohm电缆·B:微波传输带开始·C:50Ohm微波传输带·D:75Ohm微波传输带·E:50Ohm微波传输带·F:开路与其他测试方法的比较最常用的测量传输线和负载的方法是向系统发送一个正弦波，并观察线上不连续点的波形。

这种测试方法中，我们要计算SWR(驻波比)并将它看作系统的参数。

当系统有数个阻抗不连续点时，SWR测试往往不能分开这些点。

另外，当系统拥有很宽的带宽时，必须测量很多频点的SWR，测试很枯燥并且耗费时间。

另一个常见的测量传输线的仪器是矢量网络分析仪(VNA)。

这时，信号源产生一个连续扫频的正弦波来激励DUT。

E5071C网分仪关于TDR与阻抗测试得使用说明设备清单:1、E5071C 网分阻抗机2、双阴头3个3、负载(50Ω) 1个一、正常网分阻抗机测试界面如开机后没有进入正常得网分阻抗机测试界面, 则此时网分阻抗机处于频域测试模式,点击屏幕右边得软按钮“Analysis”。

在“Analysis”菜单中,将“TDR“功能打开－On将提示就是否重启以改变改变网分阻抗机得状态,选择“Yes”随后将进入正常得阻抗测试界面/设置向导界面随后将进入正常得阻抗测试界面/设置向导界面双击红色窗口区域,则可进入TDR主测试界面进行测试二、测试/调整曲线进入TDR主测试界面后,阻抗曲线如图所示,我们按住鼠标左键拖拉图示画出方框,有“Zoom”菜单显示,点击该Zoom菜单。

点击Zoom按钮后可以瞧到阻抗曲线如下图:点击Zoom按钮后可以瞧到放大后得阻抗曲线 :可以点击“TDR/TDT”进入波形得调整点击圆形按钮上得左右三角形进行校准面得左右移动点击圆形按钮上得上下三角形进行阻抗曲线得上下移动点击圆形按钮上得缩放图标进行阻抗曲线得水平方向(Horizontal)得缩小放大 (可以将阻抗曲线调整,使其合适显示窗口)点击圆形按钮上得缩放图标进行阻抗曲线得垂直方向(Vertical )得缩小/放大(可以将阻抗曲线更平滑/崎岖地显示,但并不改变真实得阻抗值)三、显示测试结果1、显示平均值2、显示最大/最小值3、显示每点阻抗值4、显示平均值先点击Setup ,再点击Basic Mode按钮先点击Setup ,再点击Basic Mode按钮弹出对话框,选Yes此时便可以方便地使用右侧得热键(这时与平时使用方法相同)如上图左上角所示:Marker1 为最大值Max 51、970Ω(具体位置在窗口最右边),Marker 2为最小值Min 47、368Ω(具体位置在窗口中心偏右),也就是故障点所在位置。

Marker1与Marker2为连接器阻抗值,可以明显地瞧出该连接器阻抗就是偏高还就是偏低(此图为偏高)。

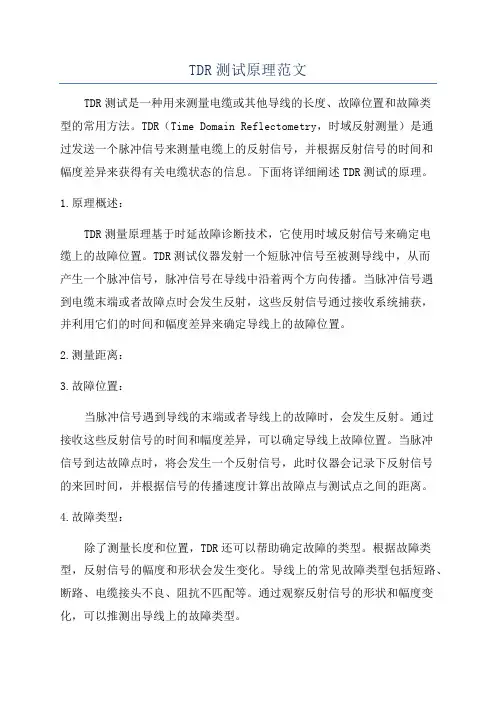

TDR测试原理范文TDR测试是一种用来测量电缆或其他导线的长度、故障位置和故障类型的常用方法。

TDR（Time Domain Reflectometry，时域反射测量）是通过发送一个脉冲信号来测量电缆上的反射信号，并根据反射信号的时间和幅度差异来获得有关电缆状态的信息。

下面将详细阐述TDR测试的原理。

1.原理概述：TDR测量原理基于时延故障诊断技术，它使用时域反射信号来确定电缆上的故障位置。

TDR测试仪器发射一个短脉冲信号至被测导线中，从而产生一个脉冲信号，脉冲信号在导线中沿着两个方向传播。

当脉冲信号遇到电缆末端或者故障点时会发生反射，这些反射信号通过接收系统捕获，并利用它们的时间和幅度差异来确定导线上的故障位置。

2.测量距离：3.故障位置：当脉冲信号遇到导线的末端或者导线上的故障时，会发生反射。

通过接收这些反射信号的时间和幅度差异，可以确定导线上故障位置。

当脉冲信号到达故障点时，将会发生一个反射信号，此时仪器会记录下反射信号的来回时间，并根据信号的传播速度计算出故障点与测试点之间的距离。

4.故障类型：除了测量长度和位置，TDR还可以帮助确定故障的类型。

根据故障类型，反射信号的幅度和形状会发生变化。

导线上的常见故障类型包括短路、断路、电缆接头不良、阻抗不匹配等。

通过观察反射信号的形状和幅度变化，可以推测出导线上的故障类型。

5.TDR测试实施：-设置TDR测试仪器的参数，如测试范围、脉冲宽度、采样率等。

-连接TDR测试仪器和被测导线，并确保连接正确、稳定。

-发送脉冲信号至被测导线中，并接收反射信号。

-观察反射信号的形状和幅度，分析故障位置和故障类型。

6.注意事项：在进行TDR测试时，需要注意以下几点：-测试仪器的参数设置应根据被测导线的特性进行调整，以获得准确的测量结果。

-测试仪器和被测导线之间的连接应牢固可靠，避免接触不良或者断开。

-在分析反射信号时，需要考虑信号的衰减和干扰，以准确判断故障位置和类型。

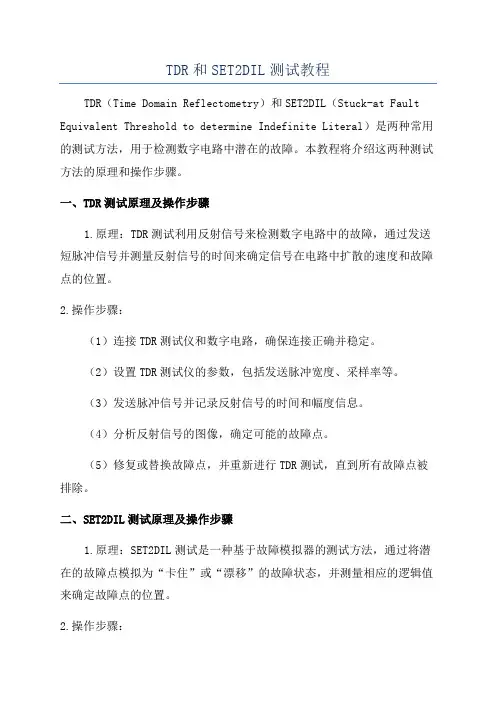

TDR和SET2DIL测试教程TDR（Time Domain Reflectometry）和SET2DIL（Stuck-at Fault Equivalent Threshold to determine Indefinite Literal）是两种常用的测试方法，用于检测数字电路中潜在的故障。

本教程将介绍这两种测试方法的原理和操作步骤。

一、TDR测试原理及操作步骤1.原理：TDR测试利用反射信号来检测数字电路中的故障，通过发送短脉冲信号并测量反射信号的时间来确定信号在电路中扩散的速度和故障点的位置。

2.操作步骤：（1）连接TDR测试仪和数字电路，确保连接正确并稳定。

（2）设置TDR测试仪的参数，包括发送脉冲宽度、采样率等。

（3）发送脉冲信号并记录反射信号的时间和幅度信息。

（4）分析反射信号的图像，确定可能的故障点。

（5）修复或替换故障点，并重新进行TDR测试，直到所有故障点被排除。

二、SET2DIL测试原理及操作步骤1.原理：SET2DIL测试是一种基于故障模拟器的测试方法，通过将潜在的故障点模拟为“卡住”或“漂移”的故障状态，并测量相应的逻辑值来确定故障点的位置。

2.操作步骤：（1）连接SET2DIL测试设备和数字电路，确保连接正确并稳定。

（2）设置故障模拟器的参数，包括故障类型、阈值等。

（3）对数字电路进行SET2DIL测试，并记录测试结果。

（4）根据测试结果确定故障点的位置，并修复或替换故障点。

（5）反复进行SET2DIL测试，直到所有故障点被排除。

总结：TDR和SET2DIL是两种常用的数字电路测试方法，能够有效地检测和排除潜在的故障点。

通过本教程的介绍，希望能够帮助使用者更好地理解这两种测试方法的原理和操作步骤，从而提高数字电路的可靠性和稳定性。

TDR_测试原理及测试方法TDR（Time-Domain Reflectometer）是一种测试电缆或导线中断、短路、开路等故障的仪器。

它通过测量电缆上的回波信号的变化，以确定故障位置和类型。

TDR是基于脉冲与反射原理进行测试的。

以下是TDR测试原理及测试方法的详细解释。

1.测试原理：TDR测试原理基于脉冲与反射原理。

当脉冲信号传输到电缆或导线上时，会遇到不同介质的边界，如连接器、开路、短路或故障点。

当信号遇到这些边界时，会产生反射，并返回到TDR上。

通过测量这些反射信号的时间和强度，可以确定故障位置和类型。

2.测试方法：（1）连接电缆：首先，需要将被测试的电缆正确连接到TDR的输入通道上。

确保连接稳定，以免产生测试误差。

（2）设置参数：根据被测试电缆的特性和需求，设置合适的测试参数。

包括脉冲宽度、采样率、测试范围等参数。

（3）发射脉冲：通过操作TDR，发射一个脉冲信号到电缆上。

脉冲信号会沿着电缆传输，并在遇到边界时产生反射。

（4）接收信号：TDR接收到电缆上的反射信号，并将其显示在屏幕上。

反射信号的强度和时间信息可以用于确定故障类型和位置。

（5）分析结果：根据屏幕上显示的反射信号，可以定性地判断故障类型。

例如，反射信号的幅度变化大且在一点上出现尖峰，可能表示存在短路故障；反射信号的幅度变化小且持续较长，可能表示存在开路故障。

（6）确认故障位置：通过测量反射信号的时间信息，可以确定故障的距离。

使用TDR的标尺或测量工具，可以准确地测量出故障点距离电缆起点的距离。

3.测试误差及解决方法：（1）信号衰减：长距离的电缆会导致信号衰减，影响反射信号的强度和准确性。

为了解决这个问题，可以使用信号放大器或延长电缆长度。

（2）多重反射：信号反射可能会在电缆上多次发生，导致多个反射信号叠加在一起。

这会使得故障点的准确判断变得困难。

一种解决方法是减少脉冲宽度，以增加反射信号之间的时间间隔。

（3）连接不良：如果测试中的电缆连接不良，会导致测试结果不准确。

tdr使用方法TDR使用方法一、TDR简介TDR（Time Domain Reflectometry）是一种常用的电缆故障检测和定位技术，其原理是通过测量电缆中脉冲信号的反射波形，来判断电缆中的故障位置。

TDR广泛应用于电力、通信、铁路等领域，对于保障设备正常运行和及时修复故障具有重要意义。

二、TDR使用步骤1. 准备工作在使用TDR之前，需要进行一些准备工作。

首先，检查TDR设备的状态，确保其正常工作。

其次，选择合适的测试电缆，并清理电缆两端的接头和连接器，保证连接的牢固和良好的信号传输。

2. 连接电缆将TDR设备与待测试的电缆连接。

通常情况下，TDR设备会提供多种接口，可以根据电缆类型选择合适的接口。

确保连接牢固，并避免弯曲或扭曲电缆，以免影响测量结果。

3. 设置参数根据实际情况，设置TDR设备的参数。

主要包括脉冲宽度、采样速率、测试范围等。

一般情况下，脉冲宽度越短，测试的精度越高，但对于较长的电缆，可能需要增加脉冲宽度以获得足够的信号反射。

4. 进行测量开始进行TDR测量。

启动TDR设备，发送脉冲信号到待测试的电缆中。

TDR设备会记录电缆中的信号反射，并绘制出反射波形图。

根据反射波形图，可以判断出电缆中的故障位置。

5. 分析结果根据TDR设备绘制的反射波形图，分析电缆中的故障情况。

常见的故障包括开路、短路、接地、电缆断裂等。

根据波形图上的特征，可以判断出故障的位置和性质。

6. 故障定位根据分析结果，确定故障的具体位置。

可以通过测量电缆两端的距离、计算信号传播速度等方法，来精确定位故障位置。

对于较长的电缆，可能需要多次测量以缩小故障范围。

7. 故障修复根据故障的性质和位置，采取相应的修复措施。

对于开路或断裂的情况，需要找到故障点并修复；对于短路或接地的情况，需要排除故障并进行绝缘处理。

修复后，可以重新进行TDR测量，以确认故障是否已经解决。

三、TDR使用注意事项1. 在进行TDR测量前，确保电缆处于断电状态，以免对设备和人员造成伤害。

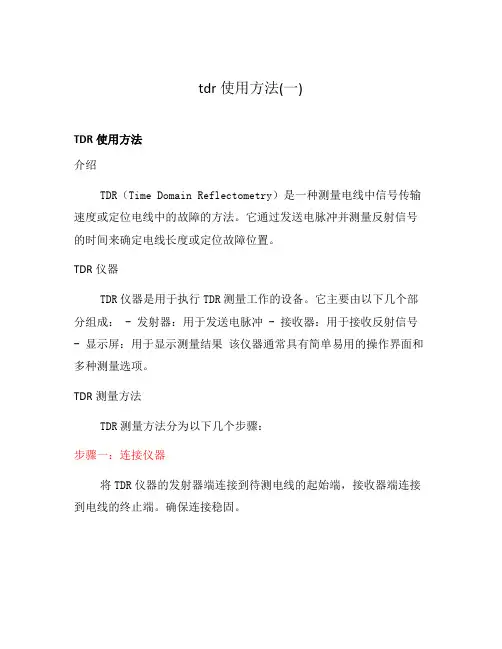

tdr使用方法(一)TDR使用方法介绍TDR（Time Domain Reflectometry）是一种测量电线中信号传输速度或定位电线中的故障的方法。

它通过发送电脉冲并测量反射信号的时间来确定电线长度或定位故障位置。

TDR仪器TDR仪器是用于执行TDR测量工作的设备。

它主要由以下几个部分组成： - 发射器：用于发送电脉冲 - 接收器：用于接收反射信号- 显示屏：用于显示测量结果该仪器通常具有简单易用的操作界面和多种测量选项。

TDR测量方法TDR测量方法分为以下几个步骤：步骤一：连接仪器将TDR仪器的发射器端连接到待测电线的起始端，接收器端连接到电线的终止端。

确保连接稳固。

步骤二：设置参数在TDR仪器的操作界面上设置以下参数： - 脉冲宽度：调整脉冲宽度以适应待测电线长度，一般情况下，较长的电线需要更宽的脉冲宽度。

- 触发方式：选择触发方式，可以是手动触发或自动触发。

- 采样率：设置采样率以获取更精确的测量结果。

步骤三：执行测量点击TDR仪器的“开始测量”按钮，仪器将发送电脉冲并记录反射信号。

步骤四：分析结果TDR仪器将反射信号转换为长度或故障位置的数据，并在显示屏上显示出来。

根据显示的数据，可以判断电线的长度或故障位置。

TDR应用领域TDR技术广泛应用于以下领域： - 电力工程：用于定位电力线路中的短路或断线等故障。

- 通信工程：用于定位通信线路中的信号损失或传输延迟。

- 电子领域：用于测试电路板上的信号传输速度或检测中断。

总结TDR是一种可靠且有效的测量方法，具有广泛的应用领域。

通过正确设置参数和执行测量步骤，可以快速准确地测量电线长度或定位故障位置。

PCB传输线信号损耗测量方法 - 电工弱电本文主要介绍了目前业界使用的几种PCB传输线信号损耗测量方法。

由于采用的测试方法不同，测得插入损耗值也不一样，测试结果不能直接做横向对比，因此应根据各种技术方法的优势和限制，并且结合自身的需求选择合适的信号损耗测试技术。

1 前言印制电路板（PCB）信号完整性是近年来热议的一个话题，国内已有很多的研究报道对PCB信号完整性的影响因素进行分析[1]-[4],但对信号损耗的测试技术的现状介绍较为少见。

PCB传输线信号损耗来源为材料的导体损耗和介质损耗，同时也受到铜箔电阻、铜箔粗糙度、辐射损耗、阻抗不匹配、串扰等因素影响。

在供应链上，覆铜板（CCL）厂家与PCB快件厂的验收指标采用介电常数和介质损耗；而PCB快件厂与终端之间的指标通常采用阻抗和插入损耗，如图1所示。

针对高速PCB设计和使用，如何快速、有效地测量PCB传输线信号损耗，对于PCB设计参数的设定和仿真调试和生产过程的控制具有重要意义。

2 PCB插入损耗测试技术的现状目前业界使用的PCB信号损耗测试方法从使用的仪器进行分类，可分为两大类：基于时域或基于频域。

时域测试仪器为时域反射计（Time DomainReflectometry,简称TDR）或时域传输计（TimeDomainTransmission,简称TDT）；频域测试仪器为矢量网络分析仪（Vector Network Analyzer,简称VNA）。

在IPC-TM650试验规范中，推荐了5种试验方法用于PCB信号损耗的测试：频域法、有效带宽法、根脉冲能量法、短脉冲传播法、单端TDR差分插入损耗法。

2.1 频域法频域法（Frequency Domain Method）主要使用矢量网络分析仪测量传输线的S参数，直接读取插入损耗值，然后在特定频率范围内（如1 GHz ~ 5 GHz）用平均插入损耗的拟合斜率来衡量板材合格/不合格。

频域法测量准确度的差异主要来自校准方式。

TDR测试原理及测试方法--BJLK1、TDR的作用和工作原理随着数字电路工作速度得提高，PCB板上信号的传输速率也越来越高，如PCI-Express的信号速率已经达到2.5Gb/s，SATA的信号速率已经达到3Gb/s，新的标准如PCI-Express II、XAUI、10G以太网的工作速率更高。

随着数据速率的提高，信号的上升时间会更快。

当快上升沿的信号在电路板上遇到一个阻抗不连续点时就会产生更大的反射，这些信号的反射会改变信号的形状，因此线路阻抗是影响信号完整性的一个关键因素。

对于高速电路板来说，很重要的一点就是要保证在信号传输路径上阻抗的连续性，从而避免信号产生大的反射。

相应的，对于测试来说也需要测试高速电路板的信号传输路径上阻抗的变化情况并分析问题原因，从而更好地定位问题，例如PCI-Express和SATA等标准都需要精确测量传输线路的阻抗。

下表是SATA对于系统内连接的电缆和连接器的阻抗和衰减的要求：要进行阻抗测试，一个快捷有效地方法就是TDR(时域反射计)方法。

TDR的工作原理是基于传输线理论，工作方式有点象雷达。

如下图所示，当有一个阶跃脉冲加到被测线路上，在阻抗不连续点就会产生反射，已知源阻抗Z0，则根据反射系数ρ就可以计算出被测点阻抗ZL的大小。

最简单的TDR测量配置是在宽带示波器的模块中增加一个阶跃脉冲发生器。

阶跃脉冲发生器发出一个快上升沿的阶跃脉冲，同时接收模块采集反射信号的时域波形。

如果被测件的阻抗是连续的，则信号没有反射，如果有阻抗的变化，就会有信号反射回来。

根据反射回波的时间可以判断阻抗不连续点距接收端的距离，根据反射回来的幅度可以判断相应点的阻抗变化。

下图是TDR的工作方式和对一个被测件的TDR波形。

TDR通常显示反射和阻抗变化情抗，TDT(时域传输)通常显示传输延迟。

器件或者通道的阻抗不连续会导致传输信号失真，因此TDR/TDT 是增强信号完整性的重要工具。

多年以来，Agilent86100系列Infiniium DCA 主机和54754A差分TDR模块的强大组合为TDR/TDT测量提供了卓越的解决方案。

tdr标准
TDR（Time Domain Reflectometry，时域反射计）是一种
用于测量导线或传输线上信号传输特性的测试方法。

它通
过发送一个短脉冲信号到被测导线上，并测量反射信号的
时间和幅度来分析导线上的电气特性。

TDR测试通常包括以下步骤：
1. 准备测试仪器：选择合适的TDR设备，并确保其与被测
导线连接良好。

2. 设置测试参数：根据被测导线的特性，设置TDR设备的
测试参数，如脉冲宽度、采样率和测试范围等。

3. 发送测试信号：TDR设备发送一个短脉冲信号到被测导
线上。

4. 接收反射信号：TDR设备接收被测导线上的反射信号，
并记录下其时间和幅度。

5. 分析测试结果：根据接收到的反射信号，通过分析时间
和幅度的变化，可以得出导线上的电气特性，如阻抗、长
度和故障位置等。

TDR测试的标准通常包括以下要求：
1. 精确性：TDR设备应具有高精度的时间和幅度测量能力，以确保测试结果的准确性。

2. 分辨率：TDR设备应具有足够的分辨率，能够检测到导线上微小的变化和故障。

3. 响应时间：TDR设备应具有快速的响应时间，能够在较短的时间内完成测试，并显示结果。

4. 可靠性：TDR设备应具有稳定可靠的性能，能够在不同环境条件下进行准确的测试。

5. 用户友好性：TDR设备应具有简单易用的操作界面，用户能够方便地设置参数、执行测试和分析结果。

总之，TDR测试标准要求设备具有高精度、高分辨率、快速响应、稳定可靠和用户友好等特性，以确保对导线或传输线上信号传输特性的准确测量和分析。

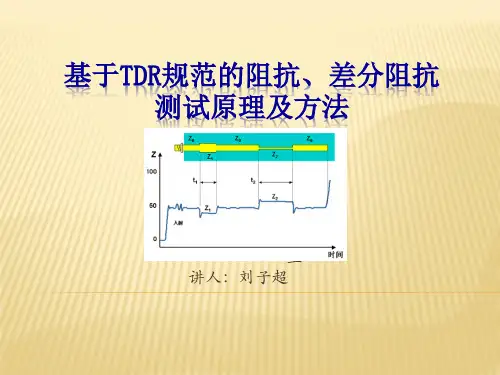

TDR 测试原理什么是TDR ？TDR 是英文T ime D omain R eflectometry 的缩写，中文名叫时域反射计，是测量传输线特性阻抗的主要工具。

TDR 主要由三部分构成：快沿信号发生器，采样示波器和探头系统。

TDR 测试原理TDR 通过向传输路径中发送一个脉冲或者阶跃信号，当传输路径中发生阻抗变化时, 部分能量会被反射, 剩余的能量会继续传输。

只要知道发射波的幅度及测量反射波的幅度，就可以计算阻抗的变化。

同时只要测量由发射到反射波再到达发射点的时间差就可以计算阻抗变化的相位。

图(1) TDR 示意图根据反射原理，反射系数ρ=V reflectedV incident =Z DUT−Z0Z DUT +Z 0 公式(1)公式(1)中，Z DUT是待测器件的阻抗，Z0是TDR的输出阻抗，通常为50ohm标准电阻，V refelected 和V incident分别是反射波幅度和入射波幅度，可以通过示波器测得，算出反射系数ρ，从而算出待测器件的阻抗Z DUT。

算出待测器件的阻抗，接下来再来看看待测器件的电气长度如何计算。

TDR产生一个阶跃信号到待测器件中，会产生入射波，入射波经过时延TD之后在待测器件中遇到阻抗不连续的地方，又会产生发射波，反射波将会叠加在入射波上，再经过时延TD 到达TDR的输出端。

通过仿真工具模拟TDR，如图(2)图(2) 模拟TDR模拟采样示波器上看到的电压和阻抗曲线，如图(3)，图(4)图(3) 电压曲线图(4) 阻抗曲线在图(4)中可以看到，当负载呈容性不连续时，阻抗会偏低；当负载呈感性不连续时，阻抗会偏高。

PCB中常见的阻抗不连续的地方, 过孔、焊盘、拐角通常呈容性，跨分割处、breakout等通常呈感性。

图(5) 感性阻抗不连续图(6) 容性阻抗不连续。

TDR和SET2DIL测试教程TDR（Test Description and Review）和SET2DIL（Software Evolution Task to Dataflow and Interface Testing Language）是两种常用的软件测试技术。

本文将为读者提供关于TDR和SET2DIL的测试教程，以帮助他们理解和应用这两种测试技术。

测试是软件开发过程中非常重要的一个环节，它用来验证软件是否符合设计规格和用户需求，并检测和纠正潜在的缺陷。

TDR和SET2DIL是两种基于测试描述和数据流的测试方法，它们可以帮助测试人员更加有效地进行软件测试。

首先是TDR测试方法。

TDR测试方法是一种基于测试描述的测试技术。

它通过将软件测试过程中的各个阶段描述为不同的测试事件，来帮助测试人员进行测试计划的制定和测试用例的设计。

具体来说，TDR测试方法包含以下步骤：1.确定测试需求：首先，测试人员需要仔细研究软件的需求文档，并确定测试的范围和目标。

2.定义测试事件：根据测试需求，测试人员需要将测试过程中的各个阶段描述为不同的测试事件，包括输入、输出、功能、和界面等事件。

3.设计测试用例：根据测试事件，测试人员可以设计具体的测试用例，以验证软件是否满足相应的测试需求。

4.执行测试用例：执行测试用例时，测试人员需要记录测试的结果，并对测试用例的执行情况进行评估。

5.检查和修改测试事件：在测试过程中，测试人员可能会发现测试事件的描述存在问题，需要对其进行修改和优化。

接下来是SET2DIL测试方法。

SET2DIL测试方法是一种基于数据流和接口的测试技术。

它通过识别软件的数据流和接口，并建立相应的数据流图和接口图，从而帮助测试人员设计测试用例和执行测试工作。

具体来说，SET2DIL测试方法包含以下步骤：1.识别和建立数据流和接口：测试人员需要仔细研究软件的设计文档，并识别出软件中的数据流和接口。

2.建立数据流图：根据识别到的数据流，测试人员可以建立相应的数据流图，用来描述软件内部的数据流动情况。

tdr测试的原理及方法介绍tdr测试的原理及方法介绍TDR概述TDR是多个英文单词的缩写，包括：Time-Domain Reflectometry—时域反射技术，一种对反射波进行分析的遥控测量技术，在遥控位置掌握被测量物件的状况。

TDR主要由三部分构成：快沿信号发生器，采样示波器和探头系统。

TDR测试原理及测试方法随着数字电路工作速度得提高，PCB板上信号的传输速率也越来越高，如PCI-Express的信号速率已经达到2.5Gb/s，SATA的信号速率已经达到3Gb/s，新的标准如PCI-Express II、XAUI、10G以太网的工作速率更高。

随着数据速率的提高，信号的上升时间会更快。

当快上升沿的信号在电路板上遇到一个阻抗不连续点时就会产生更大的反射，这些信号的反射会改变信号的形状，因此线路阻抗是影响信号完整性的一个关键因素。

对于高速电路板来说，很重要的一点就是要保证在信号传输路径上阻抗的连续性，从而避免信号产生大的反射。

相应的，对于测试来说也需要测试高速电路板的信号传输路径上阻抗的变化情况并分析问题原因，从而更好地定位问题，例如PCI-Express和SATA等标准都需要精确测量传输线路的阻抗。

下表是SATA对于系统内连接的电缆和连接器的阻抗和衰减的要求：要进行阻抗测试，一个快捷有效地方法就是TDR（时域反射计）方法。

TDR的工作原理是基于传输线理论，工作方式有点象雷达。

如下图所示，当有一个阶跃脉冲加到被测线路上，在阻抗不连续点就会产生反射，已知源阻抗Z0，则根据反射系数ρ就可以计算出被测点阻抗ZL的大小。

最简单的TDR测量配置是在宽带示波器的模块中增加一个阶跃脉冲发生器。

阶跃脉冲发生器发出一个快上升沿的阶跃脉冲，同时接收模块采集反射信号的时域波形。

如果被测件的阻抗是连续的，则信号没有反射，如果有阻抗的变化，就会有信号反射回来。

根据反射回波的时间可以判断阻抗不连续点距接收端的距离，根据反射回来的幅度可以判断相应点的阻抗变化。
