实验四 三相异步电动机的运行和异步电动机的参数测定

相异步电动机实验报告三相异步电动机实验报告一、实验目的1、熟悉三相异步电动机的结构和工作原理。

2、掌握三相异步电动机的启动、反转和调速方法。

3、学会使用仪器仪表测量三相异步电动机的运行参数。

4、通过实验数据分析，加深对三相异步电动机性能的理解。

二、实验设备1、三相异步电动机一台。

2、交流电压表、交流电流表、功率表各一块。

3、三相调压器一台。

4、启动电阻箱一个。

5、开关、导线若干。

三、实验原理三相异步电动机的工作原理基于电磁感应定律和电磁力定律。

当三相定子绕组通入三相交流电时，会产生一个旋转磁场。

这个旋转磁场切割转子导体，在转子导体中产生感应电动势和感应电流。

感应电流与旋转磁场相互作用，产生电磁转矩，使转子旋转起来。

三相异步电动机的转速与旋转磁场的转速（同步转速）有关，两者之间存在转差率。

通过改变电源频率、磁极对数或定子绕组的连接方式，可以实现电动机的调速。

四、实验内容与步骤1、测量电动机的定子绕组电阻断开电源，将电动机定子绕组的六个接线端拆开。

用万用表测量每相绕组的电阻，记录测量值。

2、电动机的空载实验按图连接实验电路，将调压器输出电压调至零位。

合上电源开关，逐渐升高电压，使电动机空载运行，直到电压达到额定值。

记录此时的电压、电流和功率值。

3、电动机的短路实验把电动机的转子堵住，不让其转动。

逐渐升高电压，使定子电流达到额定值左右，记录此时的电压、电流和功率值。

4、电动机的负载实验在电动机轴上加上负载，逐渐增加负载的大小。

分别记录不同负载下的电压、电流、功率和转速。

5、电动机的启动实验采用直接启动方式，观察电动机的启动电流和启动转矩。

接入启动电阻，再次启动电动机，比较启动电流和启动转矩的变化。

6、电动机的反转实验改变三相电源的相序，观察电动机的转向变化。

五、实验数据记录与处理1、定子绕组电阻测量数据｜相别|电阻值（Ω）｜｜｜｜｜U 相|＿____|｜V 相|＿____|｜W 相|＿____|2、空载实验数据｜电压（V）｜电流（A）｜功率（W）｜｜｜｜｜｜＿____|＿____|＿____|3、短路实验数据｜电压（V）｜电流（A）｜功率（W）｜｜｜｜｜｜＿____|＿____|＿____|4、负载实验数据｜负载（N·m）｜电压（V）｜电流（A）｜功率（W）｜转速（r/min）｜｜｜｜｜｜｜｜＿____|＿____|＿____|＿____|＿____|｜＿____|＿____|＿____|＿____|＿____|｜＿____|＿____|＿____|＿____|＿____|5、启动实验数据｜启动方式|启动电流（A）｜启动转矩（N·m）｜｜｜｜｜｜直接启动|＿____|＿____|｜电阻启动|＿____|＿____|根据实验数据，绘制电动机的空载特性曲线、短路特性曲线和负载特性曲线。

47三相异步电动机的参数测定三相异步电动机是一种常用的电动机类型，广泛应用于各个领域。

为了正确运行和维护电动机，对其参数进行测定是非常重要的。

本文将详细介绍三相异步电动机的参数测定方法和步骤。

一、测量电动机额定数据首先，我们需要测量电动机的额定电压、额定频率、额定功率和额定转速。

这些数据通常可以在电动机的铭牌上找到，也可以参考电动机的技术手册。

测量电动机的额定数据是参数测定的基础，确保我们得到准确的结果。

二、测量电动机的绕组电阻绕组电阻是评估电动机运行状态和故障诊断的重要指标之一、测量绕组电阻可以通过直流电桥或万用表来完成。

1.使用直流电桥测量绕组电阻的方法：a.将电动机全部三相引出线路断开，保持绕组的温度稳定。

b.通过绕组的任意两个引出线路接入直流电桥，测量电阻值。

c.注意测量时要排除电动机的惯性反应。

2.使用万用表测量绕组电阻的方法：a.将电动机全部三相引出线路断开，保持绕组的温度稳定。

b.选择万用表的电阻量程和适当的测试端点。

c.分别将万用表的两个测试探头接在绕组的两个引出线路上，读取电阻值。

三、测量电动机的绝缘电阻绝缘电阻是判断电动机绝缘性能和绝缘状态的重要指标之一、测量电动机的绝缘电阻可以通过绝缘电阻测试仪来完成。

1.连接绝缘电阻测试仪和电动机的绕组。

2.根据测试仪的操作说明，设置测试仪的测试模式和参数。

3.启动测试仪进行测试，并记录测试结果。

4.根据测试结果，评估电动机的绝缘状态是否符合要求。

四、测量电动机的励磁电流励磁电流是电动机运行过程中的一个重要参数，对电动机的性能和功率因数有较大的影响。

测量电动机的励磁电流可以通过测量电动机的电流和电压来完成。

1.将电动机正常接通供电。

2.使用电流表和电压表分别测量电动机的电流和电压。

3.根据测得的电流和电压计算励磁电流的值。

4.根据励磁电流的值，评估电动机的运行状态和效率。

五、测量电动机的转速电动机的转速是衡量电动机性能和运行状态的重要指标之一、测量电动机的转速可以通过测量电动机的电压和电流的谐波分析来完成。

三相异步电动机实验报告一、引言二、实验装置本实验所用的三相异步电动机实验装置主要包括电源、电动机、测量电器等。

实验时需要注意安全操作，保持电路清晰、准确，确保实验顺利进行。

三、实验内容1.实验前准备首先进行电动机的检查、清洁与试验电源的检查工作，确保电动机和电源在正常工作状态下。

同时调整电动机的运行方向，使其符合实验要求。

2.测量三相电动机的基本数据测量电动机的额定电压、额定频率、额定功率等基本参数，并用万用表测量电动机的定子电阻和励磁电阻，并记录在实验报告中。

3.实测电动机的空载特性及定子电阻特性将电动机连接到电源，采用电流表和电压表分别测量电动机的电流和电压，在不带负载情况下记录实测值，测量时间一分钟，并记录在实验报告中。

4.实测电动机的负载特性将负载装置接在电动机轴上，调节负载装置的负载大小，测量电流和电压，并记录在实验报告中。

同时，根据实测数据进行计算，得到转动机械的功率和效率。

5.实测电动机的启动特性通过改变电源电压的大小，在不同电压条件下实测电动机的启动电流和启动时间，并进行记录和分析。

6.实测电动机的额定工作特性将负载装置调整到额定负载状态，测量电动机的电流和电压，并记录实测值。

通过计算，得到电动机的功率和效率。

7.实测电动机在不同负载下的效率特性在不同负载状态下，测量电动机的电流和电压，并进行计算，得到电动机在不同负载下的效率，并进行分析。

四、实验结果根据以上实验内容进行测量和计算，得到电动机的各种参数，并绘制出相应的曲线图表。

五、实验分析与讨论通过对实验结果的分析与讨论，得出电动机的运行特性、效率特性等，掌握电动机的工作原理与特性。

六、实验结论通过本次实验，我们对三相异步电动机的工作原理、性能特点有了较为深入的了解。

实验结果表明，电动机的运行特性与负载情况、电源电压等因素密切相关，对电动机的选型与使用具有重要意义。

七、实验心得通过本次实验，我收获了对三相异步电动机运行特性的了解，感受到了实际应用与理论知识的结合。

三相异步电动机工作特性及参数测定实验
三相异步电动机是最常见的电动机之一，广泛应用于各种机械设备中。

为了更好地了
解其工作特性和性能参数，进行了三相异步电动机工作特性及参数测定实验。

实验设备包括三相异步电动机、电动机控制面板、万用表、调压器、反力计等。

实验
过程中首先进行了电动机的连接和控制，将电动机接入三相电源，然后通过电动机控制面
板控制电动机启动和停止，并根据需要调整电动机的转速。

实验中常见的三相异步电动机参数有转速、电压、电流和功率等。

为了测定这些参数，首先需要对电动机进行空载测试，即在没有负载时对其进行测试。

在空载测试中，利用万
用表对电动机的电压和电流进行测定，并计算出电动机的功率和功率因数。

接下来进行了负载测试，即在电动机上加上负载，并通过调压器来调整负载电流。

在
负载测试中，通过反力计测量电动机承受的力，并计算出电动机输出的功率。

通过实验得出的数据，可以得出三相异步电动机的工作特性和性能参数。

例如，随着
电动机的负载电流逐渐增大，电动机的转速和输出功率将逐渐降低，而电动机的功率因数
则会变得更高。

与此同时，电动机的电流和电压也将随着负载电流的增大而逐渐增大。

实验三．三相鼠笼异步电动机的工作特性一．实验目的1．掌握三相异步电机的空载、堵转和负载试验的方法。

2．用直接负载法测取三相鼠笼异步电动机的工作特性。

3．测定三相笼型异步电动机的参数。

二．预习要点1．异步电动机的工作特性指哪些特性？2．异步电动机的等效电路有哪些参数？它们的物理意义是什么？3．工作特性和参数的测定方法。

三．实验项目1．空载试验。

2．短路试验。

3．负载试验。

四．实验设备及仪器1．NMCL系列电机教学实验台主控制屏。

2．电机导轨及测功机、矩矩转速测量（MMEL-13）。

3．交流功率、功率因数表（MMEL-001A）。

4．直流电压、毫安、安培表（MMEL-06）。

5．三相可调电阻器900Ω（NMEL-03）。

6．旋转指示灯及开关（MMEL-05B）。

7．三相鼠笼式异步电动机M04。

五．实验方法及步骤1．空载试验测量电路如图3-3所示。

电机定子绕组接线如图3-4所示，电机绕组为△接法（U N=220伏），S开关扳到左边，且电机不同测功机同轴联接，不带测功机。

a．起动电压前，把交流电压调节旋钮退至零位，然后接通电源，逐渐升高电压，使电机起动旋转，观察电机旋转方向。

并使电机旋转方向为正。

b．保持电动机在额定电压下空载运行数分钟，使机械损耗达到稳定后再进行试验。

c．在电动机在额定电压下读取空载电压、空载电流、空载功率。

表3-12．短路实验线路图同上。

将测功机和三相异步电机同轴联接。

a．将三相调压器退至零位，将起子插入测功机堵转孔中，使测功机定转子堵住。

b．合上交流电源，调节调压器使之逐渐升压至短路电流到额定电流。

a．在电机额定电流下读取短路电压、短路电流、短路功率。

做完实验后，注意取出测功机堵转孔中的起子。

3．负载实验选用设备和测量接线同空载试验。

实验开始前，MMEL-13中的“转速控制”和“转矩控制”选择开关扳向“转矩控制”，“转矩设定”旋钮逆时针到底。

a．合上交流电源，调节调压器使之逐渐升压至额定电压，并在试验中保持此额定电压不变。

三相异步电动机的工作特性和参数测定原理简述、基本方程式和等效电路S8-1三思异步电硼机罰三种运行狀虧异步电机定子绕组所产生的旋转磁场，以转差速度切割转子导体，在转子导体中感应电势，产生电流，转子导体中的电流与定子旋转磁场相互作用而产生电磁转矩，使转子旋转。

当转子的转速、与定子旋转磁场的转速I相等时，定、转子之间没有相对切割，转子中就没有电流，也就不能产生转矩。

因此转子的转速一定要异于磁场的转速，故称异步电机。

由于异步而产生的转矩称为异步转矩。

当'：■' ’ ■'时，为电动机运行；’’；时为发电机运行；当■- 1即转子逆着磁场方向旋转时，它是制动运行。

异步电机绝大多数都是作为电动机运行。

其转矩和转速（转差率）曲线，如图8-1所示。

由《电机学》中可知，将转子边的量经过频率折算和绕组折算，可得到异步电机的基本方程式为：方1 = -広+涵+九）毎=2戲+因J （8 —1）s= +n x-nS —「式中转差率山是异步电机的重要运行参数- 「为折算到定子一边的转子参数，也就是从定子上测得转子方面的数值。

由方程式可以画出相应的等效电路，如图8-2所示。

w w A R； -- 禺00当异步电动机空载时，•‘ ：，一•丨。

附加电阻- 。

图8-2中转子回路相当开路；当异步电动机堵转时，〔I ,附加电阻”二，图8-2转子回路相当短路，这就和变压器完全相同。

因此异步电机也可以通过空载实验和堵转（短路）实验来求出异步电机的等效电路中的各参数。

式中尺二始-船坨=P矗+Pn为定子绕组每相电阻值，可直接用双臂电桥测得。

(8-2)二、空载实验由空载实验可以求得励磁参数亠：一：，以及铁耗「2■和机械损耗厂11。

实验是在转子轴上不带任何机械负载，转速"■' '； |，电源频率＜丁的情况下进行的。

用调压器改变试验电压大小，使定子端电压从L-一L_- -■」逐步下降到-左右，每次记录电动机的端电压-I.、空载电流J和空载功率二，即可得到异步电动机的空载特性‘厂：1 '' '| 1，如图8-3所示。

三相异步电动机的工作特性和参数测定原理简述一、基本方程式和等效电路异步电机定子绕组所产生的旋转磁场，以转差速度切割转子导体，在转子导体中感应电势，产生电流，转子导体中的电流与定子旋转磁场相互作用而产生电磁转矩，使转子旋转。

当转子的转速与定子旋转磁场的转速相等时，定、转子之间没有相对切割，转子中就没有电流，也就不能产生转矩。

因此转子的转速一定要异于磁场的转速，故称异步电机。

由于异步而产生的转矩称为异步转矩。

当时，为电动机运行；时为发电机运行；当即转子逆着磁场方向旋转时，它是制动运行。

异步电机绝大多数都是作为电动机运行。

其转矩和转速（转差率）曲线，如图8-1所示。

由《电机学》中可知，将转子边的量经过频率折算和绕组折算，可得到异步电机的基本方程式为：式中转差率是异步电机的重要运行参数，为折算到定子一边的转子参数，也就是从定子上测得转子方面的数值。

由方程式可以画出相应的等效电路，如图8-2所示。

当异步电动机空载时，，。

附加电阻。

图8-2中转子回路相当开路；当异步电动机堵转时，，，附加电阻，图8-2转子回路相当短路，这就和变压器完全相同。

因此异步电机也可以通过空载实验和堵转（短路）实验来求出异步电机的等效电路中的各参数。

二、空载实验由空载实验可以求得励磁参数，以及铁耗和机械损耗。

实验是在转子轴上不带任何机械负载，转速，电源频率的情况下进行的。

用调压器改变试验电压大小，使定子端电压从逐步下降到左右，每次记录电动机的端电压、空载电流和空载功率，即可得到异步电动机的空载特性，如图8-3所示。

图 8-3 空载特性 图 8-4 铁耗和机械耗分离空载时，电动机的输入功率全部消耗在定子铜耗、铁耗和转子的机械损耗上。

所以从空载功率中减去定子铜耗，即得铁耗和机械耗之和，即式中为定子绕组每相电阻值，可直接用双臂电桥测得。

机械损耗仅与转速有关而与端电压无关，因此在转速变化不大时，可以认为是常数。

铁耗在低电压时可近似认为与磁通密度的平方成正比。

三项异步电机实验报告三项异步电机实验报告引言：在现代工业中，电机是不可或缺的设备之一。

而异步电机作为最常见的电动机之一，广泛应用于各个领域。

本次实验旨在通过三项异步电机的实验，探究其工作原理和性能特点，为电机的应用和优化提供参考。

一、实验一：三相异步电机的基本原理1.1 实验目的通过实验，深入了解三相异步电机的基本原理，包括转子和定子的相互作用、磁场的形成等。

1.2 实验内容搭建三相异步电机实验平台，通过改变电压和频率等条件，观察电机的运行状态和转速变化。

1.3 实验结果与分析通过实验观察，我们发现电机在不同电压和频率条件下有不同的运行状态和转速。

当电压和频率适当时，电机能够达到最佳的运行效果。

二、实验二：三相异步电机的性能测试2.1 实验目的通过实验，测试三相异步电机的性能参数，包括转速、效率、功率因数等。

2.2 实验内容利用实验设备，测量电机的转速、输入功率、输出功率等参数，计算电机的效率和功率因数。

2.3 实验结果与分析通过实验测量和计算，我们得到了电机的转速、效率和功率因数等参数。

通过对比不同条件下的实验结果，我们可以得出电机在不同负载下的性能变化规律。

三、实验三：三相异步电机的控制方法3.1 实验目的通过实验，了解三相异步电机的控制方法，包括变频控制、矢量控制等。

3.2 实验内容利用实验设备，实现对电机的不同控制方法，观察电机的运行状态和性能变化。

3.3 实验结果与分析通过实验观察和数据分析，我们发现不同控制方法对电机的运行状态和性能有着不同的影响。

变频控制可以实现电机的转速调节，而矢量控制可以实现电机的精确控制。

结论：通过本次实验，我们深入了解了三相异步电机的基本原理、性能特点和控制方法。

电机作为现代工业中不可或缺的设备，其性能的优化和控制的精确度对于提高生产效率和降低能源消耗具有重要意义。

希望通过本次实验的学习，能够为电机的应用和优化提供一定的参考和指导。

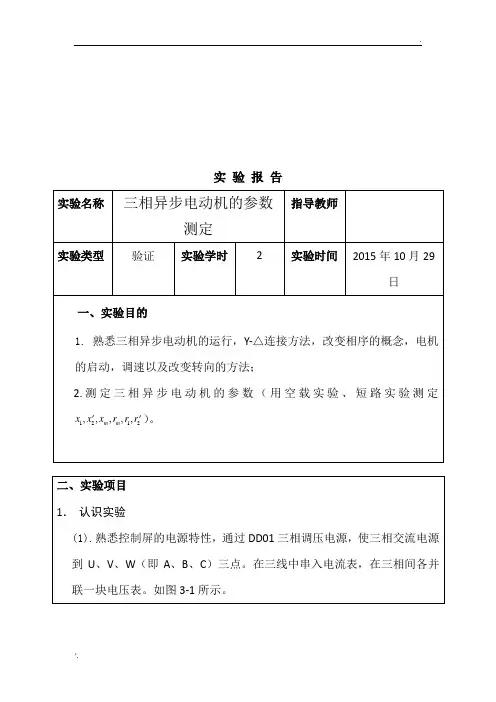

实验报告图2-1 三相异步电动机参数测定接线图（2）利用调压电源改变供给异步电动机的电源，异步电动机连接成Y 形，即将U 、V 、W （A 、B 、C ）各接A 、B 、C 三相宫电线，X 、Y 、Z 接在一起。

（3）当施加电压从零逐渐增加，达到某值时，电机开始启动，然后逐渐增加电压到额定电压。

测量其空载转速，观察其方向，再降低电压，使电机停下来。

（4）将三相交流供电线任意两相交换，再逐渐增加电压，观察电动机的转向，理解电源相序变化对电机转向的影响。

2． 参数测定测量定子绕组的冷态直流电组，用数字万用表测量三个定子绕组1r 值，娶妻平均数，即得冷态电阻。

至于异步电动机的参数1212,,,,,m m x x x r r r ''，可用空载和短路实验来测定。

下面主要作这两个实验。

(1). 空载实验a.按照图3-1接线。

电机绕组为Y 接（U N =220V ）。

负载与电机脱开，即不加负载。

b.把交流调压器的电压调至最小位置，接通电源，逐渐升高电压，是电动机旋转，并注意电机的旋转方向。

若电机的旋转方向不符合要求，则需改变任意两根输入线即可。

c.保持电机在额定电压下，空载运行数分钟，使电机的机械损耗达到稳1x由下列短路实验求得。

励磁电阻：23FemPrI=，式中Fe P为额定电压下的铁损耗，由图3-2确定。

图2-2 电机的铁损与机械损耗即作出2()P f U=曲线，在2H U时对应的,Fe mec mecP P P。

可取2()P f U=的延长线与纵轴的交点，线段OK的长度表示机械损耗mecP。

由短路实验计算出短路参数：短路阻抗KkkUZI=；短路电阻：23kkkPRI=；短路电抗：22k k kX Z R=-，式中,,k k kU I P分别是短路相电压、短路相电流、三相短路功率之和。

转子绕组的折合值为21kr R R'=-，定、转子漏电抗为1212kx x X'=≈最后画出完整的三相异步电动机等效电路图，并填入相关参数。

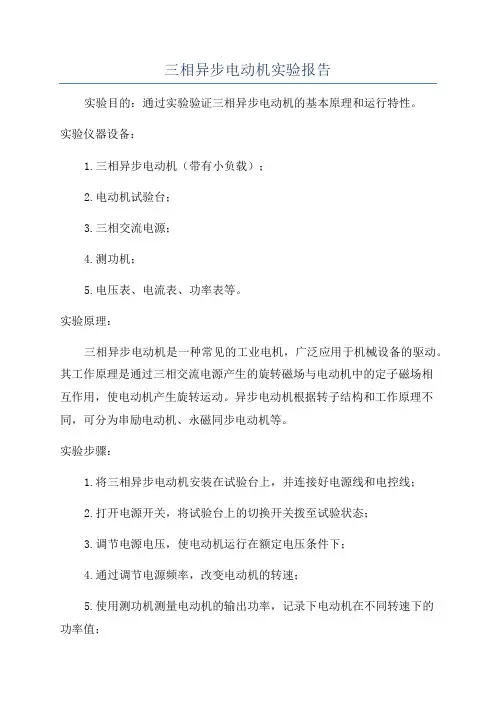

三相异步电动机实验报告实验目的：通过实验验证三相异步电动机的基本原理和运行特性。

实验仪器设备：1.三相异步电动机（带有小负载）；2.电动机试验台；3.三相交流电源；4.测功机；5.电压表、电流表、功率表等。

实验原理：三相异步电动机是一种常见的工业电机，广泛应用于机械设备的驱动。

其工作原理是通过三相交流电源产生的旋转磁场与电动机中的定子磁场相互作用，使电动机产生旋转运动。

异步电动机根据转子结构和工作原理不同，可分为串励电动机、永磁同步电动机等。

实验步骤：1.将三相异步电动机安装在试验台上，并连接好电源线和电控线；2.打开电源开关，将试验台上的切换开关拨至试验状态；3.调节电源电压，使电动机运行在额定电压条件下；4.通过调节电源频率，改变电动机的转速；5.使用测功机测量电动机的输出功率，记录下电动机在不同转速下的功率值；6.使用电压表、电流表等仪器测量电动机的输入电压、电流等参数，并记录下来。

实验结果与分析：根据实验数据，我们可以绘制出电动机转速与输出功率、输入电流之间的曲线图。

从实验结果中可以看出，随着电动机转速的增加，输出功率逐渐增加，直至达到最大功率点，然后逐渐减小。

而输入电流也随着转速增加而逐渐增大，但增长速度较输出功率缓慢。

实验结论：1.三相异步电动机的转速与输出功率呈正相关关系，随着转速的增加，输出功率逐渐增大；2.输入电流与转速呈正相关关系，转速越高，输入电流越大；3.三相异步电动机在达到最大功率点时输出功率最大。

实验注意事项：1.在实验前应仔细检查电路连接是否正确，确保安全；2.调节电源电压时，应逐渐增加，避免电动机受到过大的冲击；3.实验过程中，应定期检查电动机的运行状态和试验台的稳定性；4.实验结束后，应及时关闭电源开关。

总结：通过本次实验，我们对三相异步电动机的基本原理和运行特性有了更深入的了解。

实验结果验证了转速与输出功率、输入电流之间的关系，为电动机的应用和设计提供了一定的参考依据。

异步电动机实验报告竭诚为您提供优质文档/双击可除异步电动机实验报告篇一：三相异步电动机实验报告三相异步电动机实验一、实验目的1、掌握电机定子绕组的连结方法2、掌握电机的启动方式及实现正反转的方法二、实验器材电动机、按钮、交流接触器、起子片三、实验原理及实验电路1、判断电机绕组的接线柱用Ω表测量2、电机直接启动1）、正反转的方法对调任意两相线2）、点动控制电路①、按钮②、交流接触器线圈常开触头常闭触头③、按下sT>交流接触器线圈Km获电。

>交流接触器的常开触头闭合>电机主干线电路通电>电机转动松下按钮sT>线圈Km断电>常开触头在复位弹簧作用下断开>电机停转3、长动自锁电路工作流程按下sb1>线圈Km获电>所有的常开Km闭合>电机运转松下sb1由于3-5的Km闭合而实现自锁电机一直运转（故而称长动控制）按下sb>线圈Km断电>所有的Km断电>电机停转sTop四、思考题1、电机在启动时，如果缺一相电，电机能否启动，现象如何？若电机在运转时，如果缺一相电，电机能否转动，现象如何？2、查铭牌数据，求出该电机的相电压及磁极对数如何？篇二：a三相鼠笼异步电动机的工作特性实验报告异步电机实验报告课程名：电机学与电力拖动姓名：李静怡学院：电气工程学院班级：电气1108班学号：11291240指导老师：郭芳1篇三：异步电动机实验实验三三相感应电动机实验一、实验目的1、测定三相感应电动机的参数2、测定三相感应电动机的工作特性二、预习要点1、三相感应电动机的等效电路有哪些参数？它们的物理意义是什么？2、三相感应电动机参数的测定方法3、三相感应电动机的工作特性的测定三、实验项目1、空载试验2、短路试验3、负载试验四、实验线路及操作步骤电动机编号为D21，其额定数据：pn=100w，un=220V，In=0.48A，nn=1420r/min，定子绕组△接法。

三相异步电机实验报告实验名称：三相异步电机实验报告实验目的：通过实验了解三相异步电机的原理、构造和工作特性，掌握三相异步电机运行过程的特性和方法，提高实验操作能力和实验分析能力。

实验原理：三相异步电机是三相交流电机的一种，由三相绕组产生旋转磁场，使转子受到旋转磁场的作用，从而旋转。

其原理是靠电动机转子产生一个感应电动势来使异步电机转动。

三相异步电机应该是预想不到的。

强行启动，无论哪个阶段或哪个感性电阻在排除机器时，它的转矩都是非常高的。

实验内容：1.测量电机的绕组电阻和绕组互感电阻。

2.测量三相电机空载电流、绕组功率、绕组功率因数。

3.测量三相电机负载电流、负载功率、负载功率因数。

4.观察电机通过实验数据的运行过程，并作出相应的分析和结论。

实验步骤：1.首先进行绕组和绕组互感电阻的测量，记录相关数据。

2.进行三相电机空载电流、绕组功率、绕组功率因数的测量，记录相关数据。

3.进行三相电机负载电流、负载功率、负载功率因数的测量，记录相关数据。

4.观察电机的运行过程，详细记录电机在不同负载下的运行情况。

5.根据实验数据进行分析和总结，得出结论。

实验结果与分析：通过以上实验步骤，我们得出了以下数据：1.电机绕组电阻：2.2欧姆2.电机绕组互感电阻：0.8欧姆3.电机空载电流：2.5A4.电机绕组功率：160W5.电机绕组功率因数：0.786.电机负载电流：5.5A7.电机负载功率：360W8.电机负载功率因数：0.75根据以上实验数据进行分析和总结，我们得出结论："在不同负载下，电机的运行情况发生明显变化，电机的负载电流、功率和功率因数均随负载的增加而增加。

在实验的过程中，我们深刻地认识到了三相异步电机的原理、构造和工作特性，为今后的理论研究和工程实际应用奠定了重要的基础。

"实验结论：本实验通过对三相异步电机进行实验测量和分析，得出了电机的绕组电阻、绕组互感电阻、空载电流、绕组功率、绕组功率因数、负载电流、负载功率、负载功率因数等数据，深入了解三相异步电机的原理、构造和工作特性。

4、交流异步电机实验4-1 三相鼠笼异步电动机的工作特性一、实验目的1、掌握用日光灯法测转差率的方法。

2、掌握三相异步电动机的空载、堵转和负载试验的方法。

3、用直接负载法测取三相鼠笼式异步电动机的工作特性。

4、测定三相鼠笼式异步电动机的参数。

二、预习要点1、用日光灯法测转差率是利用了日光灯的什么特性？2、异步电动机的工作特性指哪些特性？3、异步电动机的等效电路有哪些参数？它们的物理意义是什么？4、工作特性和参数的测定方法。

三、实验项目1、测定电机的转差率。

2、测量定子绕组的冷态电阻。

3、判定定子绕组的首末端.4、空载实验。

5、短路实验。

6、负载实验。

四、实验方法1、实验设备2、屏上挂件排列顺序D55-4、D38-2、D37-2、D34-3、D31、D42、D51 三相鼠笼式异步电机的组件编号为DJ16。

3、用日光灯法测定转差率(选做)日光灯是一种闪光灯，当接到50H z 电源上时，灯光每秒闪亮100次，人的视觉暂留时间约为0.1秒左右，故用肉眼观察时日光灯是一直发亮的,我们就利用日光灯这一特性来测量电机的转差率。

（1）异步电机选用编号为DJ16的三相鼠笼异步电动机（U N =220V ，Δ接法）极数2P=4。

直接与涡流测功机同轴联接，在DJ16的联轴器上用黑胶布包一圈，再用四张白纸条（宽度约为3毫米），均匀地贴在黑胶布上。

（2）由于电机的同步转速为 ，而日光灯闪亮为100次/秒，即日光灯闪亮一次，电机转动四分之一圈。

由于电机轴上均匀贴有四张白纸条，故电机以同步转速转动时，肉眼观察图案是静止不动的（这个可以用直流电动机DJ15、DJ23和三相同步电机DJ18来验证）。

（3）首先将涡流测功机控制箱的突减载开关拨至上端位置，涡流测功机不加载。

开启电源，打开控制屏上日光灯开关，调节控制屏左侧调压器升高电动机电压，观察电动机转向，如转向不对应停机调整相序。

转向正确后，升压至220V ，使电机起动运转，记录此时电机转速。

三相异步电动机的工作特性和参数测定原理简述一、基本方程式和等效电路异步电机定子绕组所产生的旋转磁场，以转差速度切割转子导体，在转子导体中感应电势，产生电流，转子导体中的电流与定子旋转磁场相互作用而产生电磁转矩，使转子旋转。

当转子的转速"与定子旋转磁场的转速®相等时，定、转子之间没有相对切割，转子中就没有电流，也就不能产生转矩。

因此转子的转速一定要异于磁场的转速，故称异步电机。

由于异步而产生的转矩称为异步转矩。

当时，为电动机运行；心叫时为发电机运行；当"0即转子逆着磁场方向旋转时，它是制动运行。

异步电机绝大多数都是作为电动机运行。

其转矩和转速（转差率）曲线，如图8-1所示。

由《电机学》中可知，将转子边的量经过频率折算和绕组折算，可得到异步电机的基本方程式为：s=tttt式中转差率&是异步电机的重要运行参数际*二为折算到定子一边的转子参数，也就是从定子上测得转子方面的数值。

由方程式可以画出相应的等效电路，如图8-2所示。

当异步电动机空载时，"対®,。

附加电阻。

图8-2中转子回路相当开路；当异步电动机堵转时附加电阻，图8-2转子回路相当短路，这就和变压器完全相同。

因此异步电机也可以通过空载实验和堵转（短路）实验来求出异步电机的等效电路中的各参数。

X —*(S-4)、空载实验由空载实验可以求得励磁参数丘护汎以及铁耗0珂和机械损耗戸门。

实验是 在转子轴上不带任何机械负载，转速，电源频率V"的情况下进行的。

用调压器改变试验电压大小，使定子端电压从（U3）S 逐步下降到°'3^左右，每次记录电动机的端电压久、空载电流珀和空载功率喘，即可得到异步电动机的空载特性珀'%=讯如所示。

图8-3空载特性图8-4铁耗和机械耗分离空载时，电动机的输入功率全部消耗在定子铜耗、铁耗和转子的机械损耗上。

所以从空载功率中减去定子铜耗，即得铁耗和机械耗之和用，即式中尽为定子绕组每相电阻值，可直接用双臂电桥测得。

实验九三相异步电动机参数测定一、实验目的1、掌握异步电动机的空载、短路实验方法。

2、求异步电动机的损耗。

3、测定三相笼型异步电动机的参数。

二、实验内容1、用直流电源测冷态下的定子绕组电阻。

2、做异步电动机空载实验。

3、做异步电动机短路实验。

三、实验设备1、MCL－Ⅱ型实验台主控制屏2、电机导轨及测功机3、波形测试及开关板MEL－054、直流电压电流表MEL－06四、实验步骤1、测量定子绕组的冷态直流电阻。

将电机在室内放置一段时间，电机铁芯与环境温差不超过2K，由实验室给出环境温度作为铁芯温度。

此时测量定子绕组的直流电阻，测量线路图为图一。

量程的选择：测量时通过的最大测量电流约为电机额定电流的10％，即约为50毫安，因而直流电流表的量程用200mA档。

三相笼型异步电动机定子一相绕组的电阻约为50欧姆，因而当流过的电流为50毫安时二端电压约为2.5伏，所以直流电压表量程用20V档。

按图一接线电机定子。

接通开关S2，将励磁电流源调至25mA。

调节励磁电流源使实验电流不图一三相交流绕组电阻测定超过电机额定电流的10％（为了防止因试验电流过大而引起绕组的温度上升），读取电流值，再接通开关S1，读取电压值。

读完后，先打开开关S1，再打开开关S2。

每一电阻测量三次，取其平均值，测量定子三相绕组的电阻，记录于表一中。

①在测量时，电动机的转子须静止不动。

②测量通电时间不应超过1分钟。

2、空载试验测量线路图为图二，电机绕组Δ接法。

（额定电压220Ⅴ）按图二接线。

图二 三相笼型异步电动机实验接线图 首先把交流调压器退到零位，然后接通电源，逐渐升高电压，使电机起动旋转，观察电机旋转方向。

并使电机旋转方向符合要求。

注意：调整相序时，必须切断电源。

保持电动机在额定电压下空载运行数分钟，使机械损耗达到稳定后再进行试验。

调节电压由1.2倍额定电压开始逐渐降低，直至电流或功率显著增大为止。

在这范围内读取空载电压、空载电流、空载功率，共读取5－6组数据，记录于表二中。

三相异步电动机参数及特性测定实验一、 实验目的1. 为了更好以及更直观的了解电机内部比较复杂的场问题的时候，一般都会采用基本方程式、等效电路、相量图等路的方法来模拟异步电动机场的问题，当利用这些方法求解它的运行性能时，必须知道它的基本参数。

这些参数在电机设计时可用计算的方法求得，而对于实际已制成的电机来说，可以通过一系列实验求取，并可以与所设计值进行对比验证。

2. 利用与实际电机接线一致的电机接线，尽快熟悉工程实际。

并通过一系列实验，尽快熟悉掌握电机的理论知识并懂得如何利用实验的方法确定电机的运行性能参数。

3. 了解异步机空载实验目的是测定励磁电阻m R 、励磁电抗m X 、铁耗Fe P 、机械损耗fw P ；短路试验的目的是测定短路阻抗k Z 、转子电阻m R 、定子漏抗1X δ以及转子漏抗/2X δ；负载实验的目的是画出异步机的工作特性和机械特性并掌握其中规律。

二、 实验原理实验原理图如下：±A V ±电源调压器稳流电源磁粉制动器异步电动机单相功率分析仪水冷系统水冷球阀墙电空开输入输出转矩转速测量仪转矩转速传感器图. 三相异步电动机教学实验连线图三、 预习要求1. 三相异步电动机的工作特性指哪些特性？2. 三相异步电动机的等效电路有哪些参数？它们的特性意义是什么？3. 三相异步电动机特性和参数的测定方法是什么？四、 实验步骤（一）空载实验1. 记录电机上的铭牌数据，接线之前确认所有仪器仪表都置于零位。

a) 2.按图接线，并在闭合每组墙上空开之前将三相调压器调至略大于电机额定电压处（这是由于自耦式调压器自身有电压降的问题存在），使插排处于断电状态，然后闭合每组墙上的电源空开，使电机直接起动。

2. 电机起动，转速达到额定转速以后，打开插排的开关，再按下单相功率分析仪上开始/停止按钮，使指示灯亮起。

3. 逐渐从1.1N U 开始降低电机定子端电压，空载电流也会逐渐降低，直到空载电流0I 开始明显回升后几点为止（随着电流降低，取点间隔要越小，电流最小点左右最密，同时回升点后再记录几组），每次测取0U 、0I 、0P 、cos ϕ共15组数据，记录于表一。

精品资料实验四三相异步电动机的机械特性测定........................................上海开放大学电气传动技术及应用实验四三相异步电动机的机械特性测定实验报告分校：_____ ______班级：__________________学生姓名：__________________学号：__________________实验成绩：__________________批阅教师：__________________实验日期年月日实验四三相异步电动机的机械特性测定一、实验目的了解三相线绕式异步电动机的固有机械特性。

二、实验项目1、测定三相线绕式转子异步电动机在R S =0时，电动运行状态和再生发电制动状态下的机械特性。

三、实验方法1、实验设备2、屏上挂件排列顺序D33、D32、D34-3、D51、D31、D44、D42、D41、D31 3、R S =0时的电动及再生发电制动状态下的机械特性。

电枢电源图4-1 三相线绕转子异步电动机机械特性的接线图（1）按图4-1接线，图中M用编号为DJ17的三相线绕式异步电动机，额定电压：220V,Y接法。

MG用编号为DJ23的校正直流测功机。

S1、S2、、S3选用D51挂箱上的对应开关，并将S1合向左边1端，S2合在左边短接端（即线绕式电机转子短路），S3合在2'位置。

R1选用D44的180Ω阻值加上D42上四只900Ω串联再加两只900Ω并联共4230Ω阻值，R2选用D44上1800Ω阻值，RS选用D41上三组45Ω可调电阻(每组为90Ω与90Ω并联)，并用万用表调定在36Ω阻值，R3暂不接。

直流电表A2、A4的量程为5A，A3量程为200mA，V2的量程为1000V，交流电表V1的量程为150V，A1量程为2.5A。

转速表n置正向1800r/min量程。

(2)确定S1合在左边1端，S2合在左边短接端，S3合在2'位置，M的定子绕组接成星形的情况下。
