钢的硬度换算表

硬度換算公式:1.肖氏硬度(H S)=勃式硬度(B H N)/10+122.肖式硬度(H S)=洛式硬度(H R C)+153.勃式硬度(B H N)=洛克式硬度(H V)4.洛式硬度(H R C)=勃式硬度(B H N)/10-3洛氏硬度H R C和布氏硬度H B等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。

硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。

最普通的是静负荷压入法硬度试验，即布氏硬度(H B)、洛氏硬度(H R A，H R B，H R C)、维氏硬度(H V)，橡胶塑料邵氏硬度(H A,H D)等硬度其值表示材料表面抵抗坚硬物体压入的能力。

最流行的里氏硬度（H L）、肖氏硬度(H S)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。

因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。

1、钢材的硬度：金属硬度(H a r d n e s s)的代号为H。

按硬度试验方法的不同，●常规表示有布氏（H B）、洛氏（H R C）、维氏（H V）、里氏（H L）硬度等，其中以H B及H R C较为常用。

●H B应用范围较广，H R C适用于表面高硬度材料，如热处理硬度等。

两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。

●H V-适用于显微镜分析。

维氏硬度(H V)以120k g以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(H V)。

●H L手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1m m 处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度H L=1000×V B（回弹速度）/V A（冲击速度）。

●目前最常用的便携式里氏硬度计用里氏（H L）测量后可以转化为：布氏（H B）、洛氏（H R C）、维氏（H V）、肖氏（H S）硬度。

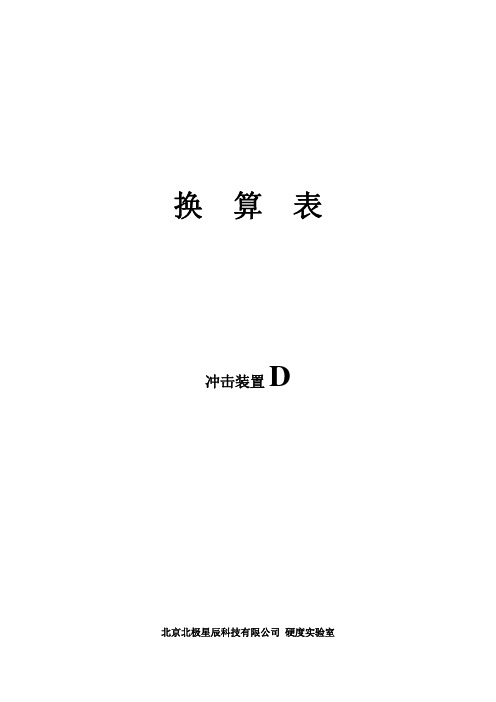

换算表冲击装置D北京北极星辰科技有限公司硬度实验室硬度符号：为避免混淆——用不同冲击装置测量得到的里氏值；——由里氏值换算出的其它硬度值与其它各种方法测得的其它各种硬度值；推荐使用下列符号：L D：用冲击装置D测得的里氏值612 L DHBL D：换算成布氏硬度的里氏值341 HBL D HVL D：换算成维氏硬度的里氏值354 HVL D HRCL D：换算成洛氏C硬度的里氏值35.9HRCL D扩展换算表的建立：对于特殊用途，使用者可扩充各个换算表，但必须注意下列各点：——必须使用标准冲击装置D校验里氏硬度测试仪的正确读数.——必须用相应测量范围的试块校验各种静态测试仪的性能.——相关硬度值的测试点应尽可能接近，为得到分别用静、动态方法测得的一对可比硬度值.一般需10~15（动态）里氏硬度值进行平均，对三个静态压痕硬度值进行平均.钢和铸钢Steel and cast steel合金工具钢Cold work tool steel灰铸铁和球墨铸铁Cast iron with lamellar and nodular graphite铸铝合金Cast aluminium alloys铜锌合金（黄铜）Copper-zinc alloys (brass)铜铝合金/铜锡合金（青铜）Copper-aluminium alloys/copper-tin alloys(bronzes)纯铜Wrought copper alloys.low alloyed300 350 400 450 500 550 600 650 700 750 800 850 900钢和铸钢 （弹性模量210000N/mm 2）L D非铅垂冲击方向修正值从所测量的L D 值减去表中修正值-6 -6 -5 -5 -5 -4 -4 -4 -3 -3 -3 -2-12 -12 -11 -10 -10 - 9 - 8 - 8 - 7 - 6 - 6 - 5-20 -19 -18 -17 -16 -15 -14 -13 -12 -11 -10 - 9-29 -27 -25 -24 -22 -20 -19 -18 -17 -16 -15 -14钢和铸钢（弹性模量210000N/mm2）L D HV HB（F=30D2） HRB HRC HSD L D HV HB（F=30D2）HRB HRC HSD300 302 304 306 308310 312 314 316 318320 322 324 326 328330 332 334 336 338340 342 344 346 348350 352 354 356 358360 362 364 366 368 370 372 374 376 378 380 382 384 386 388 390 392 394 396 398 400 808182838485868788899091929394959697981001011021031041061071081091111121131151161171191201211231241261271281301311331341361371391401428081828384858687888990919394959697989910010210310410510610710911011111211411511611711912012112212412512612812913013213313413613713814038.439.440.341.342.343.244.245.146.046.947.848.749.650.451.352.253.053.854.655.556.357.157.858.659.460.160.961.662.463.163.864.565.265.966.667.267.968.669.269.870.571.171.772.372.973.574.174.775.275.876.340040240440640841041241441641842042242442642843043243443643844044244444644845045245445645846046246446646847047247447647848048248448648849049249449649850014214314514714815015115315515615815916116316416616817017117317517617818018218318518718919119219419619820020120320520720921121321521621822022222422622823014014114314414514714815015115315415615715816016216316516616816917117217417517717918018218418518718919019219419519719920020220420620720921121321521621822076.376.977.478.078.579.079.580.080.581.081.582.082.482.983.483.884.384.785.185.686.086.486.887.287.788.188.488.889.289.690.090.390.791.191.491.892.192.592.893.293.593.894.294.594.895.295.595.896.196.496.7上表中的值适用于经热轧、热锻及热处理的低合金钢及铸钢钢和铸钢（弹性模量210000N/mm2）L D HV HB（F=30D2） HRB HRC HSD L D HV HB（F=30D2）HRB HRC HSD500 502 504 506 508510 512 514 516 518520 522 524 526 528530 532 534 536 538540 542 544 546 548550 552 554 556 558560 562 564 566 568 570 572 574 576 578 580 582 584 586 588 590 592 594 596 598 600 23023223423623824024224424624825025225425625826026326526726927127327527728028228428628829129329529729930230430630931131331531832032232532733033233433733922022222422622722923123323523723924124324524724925125325525725926126326526726927127427627828028228428728929129329529830030230530730931231431631932132332696.797.097.497.798.098.398.698.999.299.520.020.420.721.021.421.722.122.422.723.123.423.724.124.424.725.025.425.726.026.326.626.927.327.627.928.228.528.829.129.429.730.030.430.731.031.331.631.932.132.432.733.033.333.633.934.232.532.833.133.333.633.934.234.534.735.035.335.635.936.236.436.737.037.337.637.938.238.538.739.039.339.639.940.240.540.841.141.441.742.042.242.542.843.143.443.744.044.344.644.945.245.545.846.146.446.747.060060260460660861061261461661862062262462662863063263463663864064264464664865065265465665866066266466666867067267467667868068268468668869069269469669870033934234434734935235435735936236436736937237537738038338538839139339639940240440741041341641942142442743043343643944244544845145445846146446747047347748032632833133333633834134334634835135335635836136436636937237437738038238538839139339639940240540741041341641942242542843143443744044344644945245545846246534.234.534.835.135.335.635.936.236.536.737.037.337.637.938.138.438.738.939.239.539.840.040.340.640.841.141.441.641.942.142.442.742.943.243.443.743.944.244.444.745.045.245.545.746.046.246.446.746.947.247.447.047.347.647.948.248.548.849.149.449.750.050.350.650.951.251.551.852.252.552.853.153.453.754.054.354.654.955.255.555.956.256.556.857.157.457.758.058.458.759.059.359.659.960.360.660.961.261.561.962.262.5上表中的值适用于经热轧、热锻及热处理的低合金钢及铸钢钢和铸钢（弹性模量210000N/mm2）L D HV HB（F=30D2） HRB HRC HSD L D HV HB（F=30D2）HRB HRC HSD700 702 704 706 708710 712 714 716 718720 722 724 726 728730 732 734 736 738740 742 744 746 748750 752 754 756 758760 762 764 766 768 770 772 774 776 778 780 782 784 786 788 790 792 794 796 798 800 48048348749049349750050350751051451752152552853253553954354755055455856256657057457758158659059459860260661061561962362863263664164565065565966466967367846546847147447848148448749149449750150450851151451852152552853253553954354655055355756156556857257658058358759159559960360761161561962362763163563964364747.447.747.948.248.448.648.949.149.449.649.850.150.350.550.851.051.251.551.751.952.252.452.652.953.153.353.553.854.054.254.454.754.955.155.355.655.856.056.256.456.756.957.157.357.557.758.058.258.458.658.862.562.863.163.563.864.164.464.865.165.465.766.166.466.767.167.467.768.168.468.769.169.469.770.170.470.771.171.471.872.172.472.873.173.573.874.274.574.975.275.675.976.376.677.077.377.778.178.478.879.179.580080280480680881081281481681882082282482682883083283483683884084284484684885085285485685886086286486686887087287487687888088288488688889089289489689890067868368869369870370871371872372873373874474975576076577177778278879479980581181782382983584184785486086687387988689289990591291992693394058.859.059.259.559.759.960.160.360.560.760.961.161.461.661.862.062.262.462.662.863.063.263.463.663.864.064.264.464.664.865.065.365.565.765.966.166.366.566.766.967.167.367.467.667.868.079.579.980.280.681.081.381.782.182.482.883.283.683.984.384.785.185.585.986.286.687.087.487.888.288.689.089.489.890.290.691.091.491.892.292.693.193.593.994.394.795.295.696.096.496.997.397.798.298.699.199.5上表中的值适用于经热轧、热锻及热处理的低合金钢及铸钢合金工具钢 （弹性模量210000N/mm 2）第8页表中的值适用于经退火、热处理的含铬12%的高炭合金工具钢系列，牌号示例见下表： 西德工业标准化DIN 标准编号Standard No 牌号Symbol 英国标准 BS 4459- 日本工业标准 JIS G4404 联 合 国 标准 UNS 美国钢铁学会标准 AISI 1.2080 1.2085 1.2086 1.2201 1.2378 1.2379 1.2436 1.2601 1.2609 1.2880 1.2884 X210 Cr 12 X250 Cr 12 X290 Cr 12 X165 CrV 12 X220 CrV Mo 12 2 X155 CrV Mo 12 1 X210 CrW 12 X165 Cr Mo V12 X165 CrV Mo 12 1 X165 Cr Co Mo 12 X250 Cr Co W12 BD 3BD 2SKD 1SKD 11 SKD 2T 30 403 T 30 402 T 30 405D 3 D 2 D 5L D非铅垂冲击方向修正值从所测量的L D 值减去表中修正值-6 -6 -5 -5 -5 -4 -4 -4 -3 -3 -3 -2-12 -12 -11 -10 -10 - 9 - 8 - 8 - 7 - 6 - 6 - 5-20 -19 -18 -17 -16 -15 -14 -13 -12 -11 -10 - 9-29 -27 -25 -24 -22 -20 -19 -18 -17 -16 -15 -14300 350 400 450 500 550 600 650 700 750 800 850 900。

钢铁里氏硬度与洛氏硬度换算表里氏洛氏里氏洛氏里氏洛氏里氏洛氏HLD HRC HLD HRC HLD HRC HLD HRC756 54.0 788 57.5 820 60.9 852 64.2 758 54.2790 57.7 822 61.1 854 64.4 760 54.4 792 58.0824 61.4 856 64.6 762 54.7 794 58.2 826 61.6858 64.8 764 54.9 796 58.4 828 61.8 860 65.0766 55.1 798 58.6 830 62.0 862 65.3 768 55.3800 58.8 832 62.2 864 65.5 770 55.6 802 59.0834 62.4 866 65.7 72 55.8 804 59.2 836 62.6868 65.9 774 56.0 806 59.5 838 62.8 870 66.1776 56.2 808 59.7 840 63.0 872 66.3 778 56.4810 59.9 842 63.2 874 66.5 780 56.7 812 60.1844 63.4 876 66.7 782 56.9 814 60.3 846 63.6878 66.9 784 57.1 816 60.5 848 63.8 880 67.1786 57.3 818 60.7 850 64.0 882 67.3小资料：硬度代号洛氏硬度HRA A标尺常用于高强度钢材表面硬度的检测。

标准代号：GB/T230-1991 金属洛氏硬度试验HRB B标尺常用于调质钢表面硬度的检测。

方法HRC C标尺常用于淬火钢表面硬度的检测。

GB1818 金属表面洛氏硬度试验方法布氏硬度HB 常用于调质钢表面硬度的检测。

标准代号：GB231-1984 HB10D2 试验载荷为100KG。

HBd10、2d5、4d2.5mm 试验压头钢球直径为10、5、2.5mm 维氏硬度HV 常用于淬硬薄钢板表面硬度的检测。

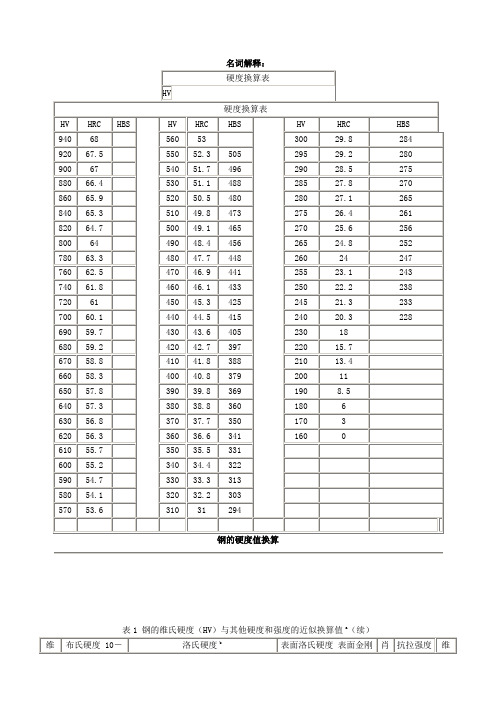

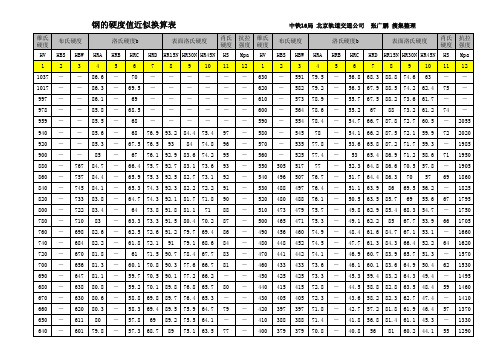

硬度换算表专业知识2009-10-24 08:16:40 阅读1340 评论0 字号：大中小订阅硬度换算表钢的硬度值换算表1 钢的维氏硬度（HV）与其他硬度和强度的近似换算值a（续）a）在本表中用黑体字表示的值与按ASTM－E140表1的硬度转换值一致，由相应的SAE－ASM －ASTM 联合会列出的。

b）括号里的数值是超出范围的，只是提供参考。

硬度计<H1>硬度定义</H1>表示材料抵抗硬物体压入其表面的能力。

它是金属材料的重要性能指标之一。

一般硬度越高，耐磨性越好。

常用的硬度分类1.里氏硬度（Dietmar Leeb）里氏硬度是根据最新的里氏硬度测试原理利用最先进的微处理器技术设计而成2.布氏硬度（HB）以一定的载荷(一般3000kg)把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。

3.洛氏硬度（HR）当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的甓壤幢硎荆?HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料（如硬质合金等）。

HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料（如退火钢、铸铁等）。

HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等）。

4. 维氏硬度（HV）以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。

5 努氏硬度(HK)试用于高硬度材料的硬度测试(一般HV1000硬度以上的硬度测量),硬度试验是机械性能试验中最简单易行的一种试验方法。

硬度换算表及常识
根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。

硬度
日常生活中，人们对材料的评价往往爱用“软”、“硬”来描述，如铅就被认为软，钢就被认为硬。

实际上，“软”、“硬”与前面我们所讲的材料的强度密切相关。

在工程上，为了在不破坏工件的情况下，方便地成批检验产品的质量，在对结构材料的性能评价上，还确定了“硬度”这样一个性能指标。

本质上一般可以认为，硬度是指材料表面上不大的体积内抵抗变形或破裂的能力。

根据不同的实验方法，硬度值的物理意义有所不同。

如压入法的硬度值是材料表面抵抗另一物体压入时所引起的塑性变形抗力；刻划法硬度值表示材料表面局部破裂的能力。

在生产上使用最广泛的是静负荷压入法试验，根据压头形状、材料及加载大小的不同，硬度可有布氏硬度、洛氏硬度、维氏硬度和显微硬度，它们适用于不同的材料。

各种硬度的压头形状、材料、载荷、运用范围等见表3-1。

硬度對照表
(鋼之勃氏硬度與其他硬度值之換算表)
•表中( )內的數字不常用
•洛氏硬度計上刻度A、B、C是使用鑽石圓錐壓凹器(brale)•此表摘自JIS鋼鐵手冊(1980)版資料。
