三绕组变压器差动保护的构成及工作原理

变压器差动保护原理
变压器差动保护是一种常用于高压变压器保护的电气保护装置。

其原理是通过比较变压器两侧电流的差值，来识别是否存在故障或异常情况。

具体工作流程如下：
1. 变压器差动保护系统由一台差动继电器和多个电流互感器组成。

电流互感器分别连接到变压器两侧的主绕组，将电流信号传递给差动继电器。

2. 差动继电器内部设有比较电路，用于比较两侧电流的差值。

如果变压器正常运行，两侧电流应该保持平衡。

3. 如果存在故障，比如主绕组中出现短路或地故障，将导致两侧电流不平衡。

差动继电器将通过比较电路检测到这种差异，从而触发保护动作。

4. 差动继电器的动作可以通过断开变压器的断路器或刀闸来切断故障电流，保护变压器和其他设备免受损坏。

5. 为了提高差动保护的可靠性，通常还会配置差动保护的备用继电器和互感器，并采用冗余的电源供电系统。

综上所述，变压器差动保护通过比较变压器两侧电流的差值来识别故障，并触发保护动作，从而保护变压器和其他设备的安全运行。

摘要目前国内电力工业得到良好的发展成果，特高压输电线路创建完成，超大容量发电机组也开始产生，其中跨地区电网互联时期随之到来。

现在，电网系统更加复杂，综合规模稳步扩张，对电力系统稳定运作提出更加严苛的要求。

在电网中作为最重要的电力系统装置之一，变压器承担了电力系统中功率调节的功能，提升变压器保护的灵敏度和可靠性尤为关键。

但与其他一次性设备如母线等相比，变压器保护误动次数处于较高水平。

随着智能电站项目内开始使用电子变压器，我们也开始寻找到全新分析角度。

尤其是为此领域纵差保护的研究提出了一个新的方向。

关键词：三绕组；变压器；继电SummaryWith the development and progress of electric power in our country, the continuous construction of UHV transmission lines, the increase of super-capacity units, the era of interconnection between regions has been gradually realized, and the complexity of power grid is gradually deepening.And the scale expands unceasingly, put forward the new request to the safe operation of the electric power system. As one of the most important electrical equipment in power system, transformer is carrying the role of power porter in the power network, so it is very important to improve the sensitivity and reliability of transformer protection. However, compared with other disposable equipment such as busbar, the statistics of misoperation times of transformer protection has always been at a relatively high level, and with the gradual use of electronic transformers in intelligent power plant projects, This brings a new research idea to transformer protection, especially the research direction of transformer longitudinal differential protection.Key words: three windings; Transformer; Relay目录摘要 (1)1 变压器保护Θ (5)1.1 励磁涌流 (7)2 继电保护装置原理 (9)2.1 纵差动保护 (9)2.2 变压器瓦斯保护 (9)2.3 平行双回线路横联方向差动保护 (9)2.4 复合电压启动的过电流 (10)2.5 变压器中性点直接接地零序电流保护工作原理 (10)2.6 过电流保护的构成及工作原理 (11)3 短路电流计算 (12)3.1 基本参数 (12)3.2画出短路等值电路 (13)3.3短路电流计算的过程 (14)3.4保护装置的配置 (15)4 各保护装置的整定计算 (16)4.1纵差保护的整定计算 (16)4.2 110kV侧复合电压启动过电流保护整定计算 (18)4.3 38.5kV侧方向过流保护 (18)4.4 110kV零序过电流保护 (19)4.5 变压器气体保护的整定 (19)5 差动元件基本原理 (20)5.1 差动元件的动作方程 (20)5.2 差动电流及制动电流的取得 (21)5.3 电流互感器二次接线进行相位补偿（外转角） (22)5．4 用保护内部算法进行相位补偿（内转角） (22)5.5 CT二次断线 (25)5.6 逻辑构成框图 (26)第六章三相变压器的仿真 (29)6.1 三相变压器仿真的数学模型 (29)6.2电源电压的描述 (34)6.3铁心动态磁化过程简述 (34)7 三绕组变压器的仿真与分析 (38)7.1空载合闸 (38)7.2内部故障 (40)结论 (48)致谢 (48)三绕组变压器纵差保护的设计与仿真1 变压器保护变压器是电力领域内不容忽视的重要装备，甚至影响整个系统的正常发电，供电与平稳运作。

变压器差动保护一：这里讲的是差动保护的一种，即变压器比例制动式完全纵差保护（以下简称差动）；二：差动保护的定义由于在各种参考书中没有找到差动保护的具体定义，这里只根据自己所掌握的知识给差动保护下一个定义：当区内发生某些短路性故障的时候，在变压器各侧电流互感器CT的二次回路中将产生大小相同，相位不同的短路电流，当这些短路电流的向量和即差流达到一定值时，跳开变压器各侧断路器的保护，就是变压器差动保护三：下面我以两圈变变压器为例，针对以上所述变压器差动保护的定义，对差动保护进行阐述：1、图一所示：为一两圈变变压器，具体参数如下：主变高压侧电压U高=220KV,主变低压侧电压U低=110KV,变压器容量Sn=240000KV A,I1’：流过变压器高压侧的一次电流；I”：流过变压器低压侧的一次电流；I2’：流过变压器高压侧所装设电流互感器即CT1的二次电流；I2”：流过变压器低压侧所装设电流互感器即CT1的二次电流；nh：高压侧电流互感器CT1变比；nl：低压侧电流互感器CT2变比；nB：变压器的变比；各参数之间的关系：I1’/ I2’= nh I”/ I2”= nl I2’= I2” I1’/ I”= nh/ nl=1/ nB2、区内：CT1到CT2的范围之内；3、反映故障类型：高压侧内部相间短路故障，高压侧（中性点直接接地）单相接地故障以及匝间、层间短路故障；四：差动的特性1、比率制动：如图二所示，为差动保护比率特性的曲线图：下面我们就以上图讲一下差动保护的比率特性：o：图二的坐标原点；f：差动保护的最小制动电流；d：差动保护的最小动作电流；p：比率制动斜线上的任一点；e：p点的纵坐标；b：p点的横坐标；动作区：在of范围内，由于电流小于最小制动电流，因此在此范围内，只要电流大于最小动作电流Iopo，差动保护动作；当电流大于f点时，由于电流大于最小制动电流，此时保护开始进行比率制动运算，曲线抬高，此时只有当电流在比率制动曲线以上时保护动作；因此，图中阴影部分，即差动保护的动作区；制动区：当电流在落在曲线以下而大于最小动作电流的时候，由于受比率制动系数的制约，保护部动作，这个区域就是差动保护的制动区；比率制动系数K：实际上比率制动系数，就是图二中斜线的斜率，因此我们只要计算出此斜线的斜率，就等于算出了比率制动系数。

变压器差动保护的基本原理引言变压器是电力系统中常见且重要的设备，其稳定运行对电网的正常运行起着至关重要的作用。

然而，变压器在运行过程中可能会遇到各种故障，如短路、接地故障等，若这些故障不能及时得到保护和处理，将会对设备和系统产生严重影响。

因此，差动保护作为变压器保护的一种重要手段，具有重要意义。

变压器差动保护的概念变压器差动保护是指通过测量变压器主绕组和副绕组之间的电流差值，判断变压器是否存在故障，并在故障发生时迅速切除故障设备的保护方法。

基本原理变压器差动保护的基本原理是利用变压器主副绕组的电流之差来判断设备是否发生故障。

其基本原理可概括为以下几个方面：1. 差动电流测量原理差动保护通过测量变压器主绕组和副绕组之间的差动电流来实现。

通常情况下，变压器在正常运行时，主绕组和副绕组之间的电流是基本相等的。

若发生故障，导致主绕组和副绕组之间的电流不相等，则表示变压器发生了故障。

2. 差动电流比较原理差动保护系统会将主绕组和副绕组的电流进行比较，以判断两者是否相等。

常用的比较方法有直流量比较方式和交流量比较方式。

直流量比较方式主要是将两个电流通过电流互感器转换为直流信号进行比较；而交流量比较方式则是将两个电流通过电流互感器转换为交流信号，利用相关技术进行相位比较。

3. 故障检测原理差动保护系统通过对差动电流进行检测，可以判断变压器是否发生了故障。

在差动保护系统中，通常会设置定值元件，用于设定差动电流的阈值。

当差动电流超过设定的阈值时，差动保护系统会判断变压器发生了故障，并触发相应的保护动作。

变压器差动保护的实现方式变压器差动保护可以通过硬件实现、软件实现以及硬件与软件相结合的方式实现。

常见的实现方式包括以下几种：1. 采用硬件差动保护装置硬件差动保护装置通常由差动保护继电器、电流互感器、采样器等组成。

差动保护继电器是实现差动保护的核心设备，它能够将主绕组和副绕组的电流进行比较，并根据设定的差动电流阈值进行故障判据。

变压器一、差动保护的接线原理变压器差动保护是防止变压器内部故障的主保护。

其接线方式，按回路电流法原理，把变压器两侧电流互感器二次线圈接成环流，变压器正常运行或外部故障，如果忽略不平衡电流，在两个互感器的二次回路臂上没有差电流流入继电器，即：iJ＝ibp＝iI-iII=0。

见图1。

如果内部故障，如图ZD点短路，流入继电器的电流等于短路点的总电流。

即：iJ=ibp=iI2+iII2。

当流入继电器的电流大于动作电流，保护动作断路器跳闸。

由于变压器原副绕组联接方式不同，以双绕组变压器为例，常采用Y／⊿－11接线，高低压两侧电流相位差30°，即：原边电流滞后于付边电流30°，见图3。

虽然变压器两侧互感器二次电流大小相等，但由于相位不同，仍有差电流流入继电器。

其大小为：为了消除两侧电流相位差产生的差电流ibp，必须对变压器两侧互感器采取不同的接线方式。

二、变压器差动保护的正确接线我们还以双绕组Y／⊿－11变压器为例，见图4：变压器原边互感器二次线圈接成⊿形，按减极性原边一次电流由L1流向L2为正，二次电流由K1流向K2 为正，互感器二次接线按AK2与BK1连接，BK2与CK2连接，CK2与AK1连接，二次电流由AK2，BK2，CK2引出线电流。

变压器副边电流互感器二次线圈接成人形，假设母线电流从L2进，按减极性，一次电流由L2流向L1为正，二次电流由K2流向K1也为正。

端子ak1，bK1，CK1；连在一起引出中线，端子aK2，bK1，CK1引出线电流。

根据基尔霍夫第一定律：“对于三角形联接的电路，无论是电源或是负载，线电流等于两相电流之差”。

按照原边互感器接线列出电流方程式，并作向量图5和图6：由向量图可以看出变压器原边互感器二次线电流分别超前相电流30°，也即超前一次电流30°。

变压器付边电流互感器二次线圈因入接，互感器二次电流与一次电流同相位。

正好变压器两侧互感器二次线电流同相位。

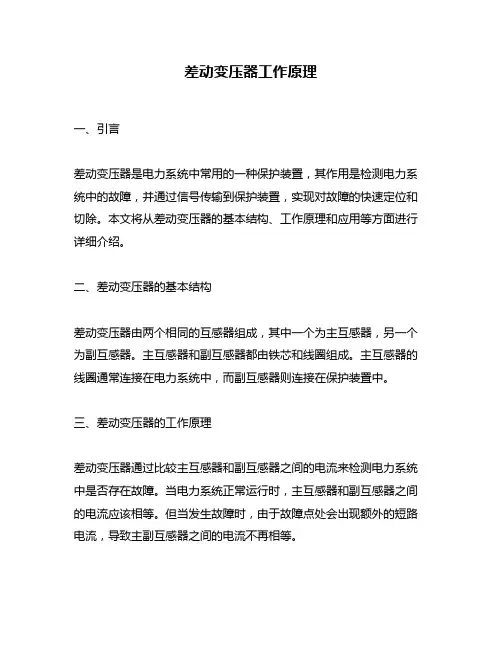

差动变压器工作原理一、引言差动变压器是电力系统中常用的一种保护装置，其作用是检测电力系统中的故障，并通过信号传输到保护装置，实现对故障的快速定位和切除。

本文将从差动变压器的基本结构、工作原理和应用等方面进行详细介绍。

二、差动变压器的基本结构差动变压器由两个相同的互感器组成，其中一个为主互感器，另一个为副互感器。

主互感器和副互感器都由铁芯和线圈组成。

主互感器的线圈通常连接在电力系统中，而副互感器则连接在保护装置中。

三、差动变压器的工作原理差动变压器通过比较主互感器和副互感器之间的电流来检测电力系统中是否存在故障。

当电力系统正常运行时，主互感器和副互感器之间的电流应该相等。

但当发生故障时，由于故障点处会出现额外的短路电流，导致主副互感器之间的电流不再相等。

此时，在差动变压器内部会产生一个输出信号，该信号会传输到保护装置中。

保护装置会根据这个信号来判断电力系统中是否存在故障，并采取相应的措施进行切除。

四、差动变压器的应用差动变压器广泛应用于电力系统的各个环节中，例如发电厂、变电站和配电网等。

它可以检测各种类型的故障，例如短路、接地和过载等，从而实现对电力系统的全面保护。

此外，差动变压器还可以用于防范电力系统中的其他问题，例如损坏或老化等。

通过及时检测这些问题，可以避免更严重的故障发生，并延长设备的使用寿命。

五、总结差动变压器是一种重要的保护装置，在电力系统中起着至关重要的作用。

它通过比较主互感器和副互感器之间的电流来检测故障，并传输信号到保护装置中进行处理。

在实际应用中，差动变压器可以广泛应用于各个环节，并实现对电力系统的全面保护。

差动保护工作原理差动保护是电力系统保护中常用的一种保护方式，主要用于检测电力系统中的故障情况，并采取措施防止故障扩大。

差动保护可以用于对各种电气设备进行保护，如变压器、发电机、母线等。

下面将详细介绍差动保护的工作原理。

差动保护是一种基于电流差值的保护方式。

其基本原理是通过比较同一电路的两个或多个点的电流，来判断电气设备是否存在故障。

差动保护一般采用主动式差动保护，也就是主动比较电流并判断是否存在故障，另外还有被动式差动保护，也就是被动接受其他装置的差动信号。

差动保护通常由一个差动继电器组成，该继电器上接入从变压器、发电机以及线路中取得的电流信号。

差动继电器接受这些电流信号，并通过比较这些信号的差异来判断电气设备是否存在故障。

差动保护的工作原理大致可以分为三个步骤：采样、比较和判定。

首先是采样。

差动继电器上接入从电气设备中取得的电流信号。

这些电流信号是通过采样装置采集而来的，通常采用电流互感器获取变压器、发电机以及线路中的电流信号。

采样装置会将采集的电流信号转换成适合差动继电器处理的信号，然后输入到差动继电器中。

接下来是比较。

差动继电器将接收到的电流信号进行比较，比较对象通常是同一电路中的两个或多个点的电流信号。

差动继电器会将这些电流信号进行差分运算，得到一个差值。

如果差值超过所设定的阈值，就会触发差动继电器的动作。

最后是判定。

差动继电器会根据比较得到的差值判断电气设备是否存在故障。

如果差值超过阈值，差动继电器会发出警报信号，并向对应的断路器或开关发送信号，将故障路段进行隔离。

如果差值在阈值之内，差动继电器则认为电气设备正常运行。

差动保护的工作原理中，要特别注意的是阈值的设定。

阈值的大小与电气设备的特性有关，通常需要根据设备的额定电流和故障特性来确定。

阈值设置过小，容易造成误动作，阈值设置过大，容易漏检故障。

差动保护相对来说是一种较为简单、可靠的保护方式。

它可以实时监测电气设备的工作情况，一旦发现故障可以迅速切除故障路段，保护系统的安全稳定运行。

变压器差动保护原理及作用1.基础差动原理：当正常工作时，变压器的主绕组和副绕组的电流应当是相等的，即主绕组电流与副绕组电流之差为零。

而当存在绕组短路时，短路电流会流入接地电流，使主绕组电流与副绕组电流不再相等。

2.基本结构：变压器差动保护系统通常由电流互感器、电流比率继电器、差动继电器等组成。

电流互感器将主副绕组电流分别采集，然后经过电流比率继电器进行比较，最终由差动继电器实现差动保护功能。

3.过电流定向元件：为了防止外部故障信号对差动保护的干扰，还需要加入过电流定向元件。

过电流定向元件可以通过比较主绕组电流和副绕组电流的幅值和相位，确定差动电流方向，从而确保差动保护的准确性。

1.短路故障保护：变压器差动保护可以快速、可靠地检测变压器主副绕组之间的电流差异，及时发现变压器内部的短路故障，并迅速对故障区域进行保护。

这种保护措施能够避免短路电流继续加大，造成更严重的设备损坏，甚至危及人员生命安全。

2.电气设备保护：变压器差动保护不仅仅用于保护变压器本身，还可以对接在变压器绕组上的其他设备进行保护，如电动机、发电机等。

当这些设备发生短路故障时，差动保护能够迅速判断并隔离这些故障，保护其他设备不受到冲击。

3.滤波器保护：变压器差动保护还可以用于滤波器的保护。

在变压器的输入和输出侧都设置差动保护，可以有效地避免滤波器内部的短路故障对电网和变压器产生不利影响。

4.系统稳定性：通过及时发现和保护变压器内部的故障，变压器差动保护可以避免故障扩大，降低系统不稳定的风险。

同时，差动保护还可以提供故障信息，有助于运维人员及时采取措施进行维修，保证电网的运行安全和稳定。

总之，变压器差动保护是一种重要的保护装置，通过检测变压器主副绕组之间的电流差异，实现对变压器及相关设备的短路故障保护，不仅能够避免设备损坏和人员安全事故的发生，还有助于提高电网的稳定性和可靠性。

变压器差动保护作用及原理是什么1、差动保护的作用：差动保护是防止变压器内部故障的主保护，在35kV及以上变电站中普遍采用，主要用于保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障，同时也可以用来保护变压器单相匝间短路故障。

差动保护的范围是构成变压器差动保护的电流互感器之间的电气设备以及连接这些设备的导线。

简单地讲，就是输入的两端TA之间的设备。

由于差动保护对保护区外故障不会动作，因此差动保护不需要与保护区外相邻元件保护在动作值和动作时限上相互配合，发生区内故障时，可以整定为瞬时动作；差动保护原理简单、使用电气量单纯、保护范围明确、动作不需延时，所以用于变压器做主保护。

2、保护原理：差动保护是利用基尔霍夫电流定律中在任意时刻，对电路中的任一节点，流经该节点的电流代数和恒为零的原理工作的。

差动保护把被保护的变压器看成是一个接点，在变压器的各侧均装设电流互感器，把变压器各侧电流互感器副边按差接线法接线，即各侧电流互感器的同极性端都朝向母线侧，将同极性端子相连，并联接入差动继电器。

在继电器线圈中流过的电流是各侧电流互感器的副边电流之差，也就是说差动继电器是接在差动回路的；从理论上讲，正常情况下或外部故障时，流入变压器的电流和流出的电流〔折算后的电流〕相等，差回路中的电流为零。

当变压器正常运行或区外故障〔流过穿越性电流〕时，各侧电流互感器的副边电流流入保护装置，通过程序的运行，各侧电流存在的相位差由软件自动进行校正，自动计算出各侧电流IH-〔IM-IL〕接近为零〔IH为高压侧电流，IM为中压侧电流，IL为低压侧电流〕，那么保护不动作。

当变压器内部发生相间或匝间短路故障时，两侧〔或三侧〕向故障点提供短路电流，在差动回路中由于IM或IL改变了方向或等于零，流入差动继电器的电流IH-〔IM-IL〕不再接近于零；当差动电流大于差动保护装置的整定值时，保护动作，将被保护变压器的各侧断路器跳开，使故障变压器断开电源。

主变差动保护一、主变差动保护简介主变差动保护作为变压器的主保护,能反映变压器内部相间短路故障、高压侧单相接地短路及匝间层间短路故障 ,差动保护是输入的两端CT电流矢量差，当两端CT电流矢量差达到设定的动作值时启动动作元件.差动保护是保护两端电流互感器之间的故障（即保护范围在输入的两端CT之间的设备上），正常情况流进的电流和流出的电流在保护内大小相等，方向相反,相位相同,两者刚好抵消，差动电流等于零；故障时两端电流向故障点流,在保护内电流叠加,差动电流大于零.驱动保护出口继电器动作，跳开两侧的断路器,使故障设备断开电源.二、纵联差动保护原理（一）、纵联差动保护的构成纵联差动保护是按比较被保护元件（1号主变）始端和末端电流的大小和相位的原理而工作的.为了实现这种比较，在被保护元件的两侧各设置一组电流互感器TA1、TA2，其二次侧按环流法接线，即若两端的电流互感器的正极性端子均置于靠近母线一侧，则将他们二次的同极性端子相连,再将差动继电器的线圈并入,构成差动保护。

其中差动继电器线圈回路称为差动回路，而两侧的回路称为差动保护的两个臂.(二)、纵联差动保护的工作原理根据基尔霍夫第一定律，=∑•I;式中∑•I表示变压器各侧电流的向量和,其物理意义是：变压器正常运行或外部故障时，若忽略励磁电流损耗及其他损耗，则流入变压器的电流等于流出变压器的电流。

因此，纵差保护不应动作。

当变压器内部故障时，若忽略负荷电流不计，则只有流进变压器的电流而没有流出变压器的电流，其纵差保护动作，切除变压器。

见变压器纵差保护原理接线。

(1)正常运行和区外故障时，被保护元件两端的电流和的方向如图1。

5.5（a）所示，则流入继电器的电流为继电器不动作。

（2）区内故障时，被保护元件两端的电流和的方向如图 1.5.5(b）所示，则流入继电器的电流为此时为两侧电源提供的短路电流之和，电流很大，故继电器动作，跳开两侧的断路器.由上分析可知，纵联差动保护的范围就是两侧电流互感器所包围的全部区域，即被保护元件的全部,而在保护范围外故障时，保护不动作。

变压器差动保护的基本原理及逻辑图1、变压器差动保护的工作原理与线路纵差保护的原理相同，都是比较被保护设备各侧电流的相位和数值的大小。

2、变压器差动保护与线路差动保护的区别：由于变压器高压侧和低压侧的额定电流不相等再加上变压器各侧电流的相位往往不相同。

因此，为了保证纵差动保护的正确工作，须适当选择各侧电流互感器的变比，及各侧电流相位的补偿使得正常运行和区外短路故障时，两侧二次电流相等。

例如图8-5所示的双绕组变压器8.3.2变压器纵差动保护的特点1 、励磁涌流的特点及克服励磁涌流的方法（1）励磁涌流：在空载投入变压器或外部故障切除后恢复供电等情况下在空载投入变压器或外部故障切除后恢复供电等情况下，变压器励磁电流的数值可达变压器额定6～8倍变压器励磁电流通常称为励磁涌流。

（2）产生励磁涌流的原因因为在稳态的情况下铁心中的磁通应滞后于外加电压90°，在电压瞬时值u=0瞬间合闸，铁芯中的磁通应为-Φm。

但由于铁心中的磁通不能突变，因此将出现一个非周期分量的磁通+Φm，如果考虑剩磁Φr，这样经过半过周期后铁心中的磁通将达到2Φm+Φr，其幅值为如图8-6所示。

此时变压器铁芯将严重饱和，通过图8-7可知此时变压器的励磁电流的数值将变得很大，达到额定电流的6～8倍，形成励磁涌流。

（3）励磁涌流的特点：①励磁电流数值很大，并含有明显的非周期分量，使励磁电流波形明显偏于时间轴的一侧。

②励磁涌流中含有明显的高次谐波，其中励磁涌流以2次谐波为主。

③励磁涌流的波形出现间断角。

表8-1 励磁涌流实验数据举例（4）克服励磁涌流对变压器纵差保护影响的措施：①采用带有速饱和变流器的差动继电器构成差动保护；②利用二次谐波制动原理构成的差动保护；③利用间断角原理构成的变压器差动保护；④采用模糊识别闭锁原理构成的变压器差动保护。

2、不平衡电流产生的原因（1）稳态情况下的不平衡电流①变压器两侧电流相位不同电力系统中变压器常采用Y，d11接线方式，因此，变压器两侧电流的相位差为30°，如下图所示，Y侧电流滞后△侧电流30°，若两侧的电流互感器采用相同的接线方式，则两侧对应相的二次电流也相差30°左右，从而产生很大的不平衡电流。

变压器差动保护的原理变压器差动保护是一种用于保护变压器的关键设备，它在变压器的主绕组和互感器绕组之间形成差动电流，通过监测差动电流来检测系统中的故障，并在发生故障时采取相应的保护措施。

变压器差动保护的原理是基于基尔霍夫定律和能量守恒定律。

根据基尔霍夫定律，系统中所有流入节点的电流之和等于流出节点的电流之和。

而能量守恒定律则指出，在一个闭合的电路中，流入电路的电流功率等于流出电路的电流功率，即总功率为零。

变压器差动保护的工作原理如下：传感器和变压器绕组所接入的电流互感器产生的信号经过差动继电器进行电流差动比较，检测故障。

差动继电器计算变压器主绕组和互感器绕组之间流过的电流之和，并进行比较，如果两者之差超过设定的阈值，就会触发保护动作。

变压器差动保护通常由三个主要部分组成：差动继电器、互感器和电流传感器。

差动继电器是核心部件，负责检测差动电流，并根据预先设定的保护条件来判断是否有故障发生。

互感器是为了提供变比，将高电压变成低电压，以便与差动继电器进行匹配。

电流传感器则用于测量主绕组和互感器绕组中的电流。

在正常情况下，变压器主绕组和互感器绕组之间的电流是均匀的，其总和为零。

但是，当系统中发生故障时，例如绕组短路、相间短路或对地短路等，会导致差动电流的变化，超过预设的阈值。

差动继电器会检测到这种异常，并迅速触发保护动作，例如切断断路器或发出报警信号，以防止进一步的损坏。

差动保护的优点是高速动作和很强的可靠性，可以迅速识别故障并采取保护措施。

它能够有效地检测到绕组短路、相间短路和对地短路等故障，并迅速切断变压器的输入电源，防止故障扩大。

此外，差动保护还能够减少设备的停机时间，提高设备的可用性和可靠性。

差动保护也存在一些限制。

首先，差动保护的设备和安装成本相对较高。

其次，它对系统的离散性或非连续性故障比较敏感，例如低短路电流、电压异常等。

此外，电流传感器的线性和精度也会对差动保护的准确性产生一定的影响。

总的来说，变压器差动保护是一种重要的设备，可以有效地监测和保护变压器，防止故障扩大。

差动变压器工作原理引言差动变压器是一种电力设备，其作用是传输和分配电能。

差动变压器的工作原理是在电力系统中起到保护作用。

本文将详细探讨差动变压器的工作原理，包括差动变压器的基本原理、工作过程和应用场景。

差动变压器基本原理差动变压器的基本原理是利用主变压器两侧的电流差来检测故障。

主变压器是差动变压器的主要组成部分，由高压绕组和低压绕组组成。

当主变压器正常工作时，两侧的电流差几乎为零；当有故障发生时，如短路或接地故障，主变压器两侧的电流差将出现明显变化。

通过监测和比对电流差，差动变压器可以及时检测故障并切断电力供应，起到保护作用。

差动保护原理差动变压器主要用于保护电力系统的传输线路和设备。

差动保护的基本原理是通过比较主变压器高压绕组和低压绕组的电流差来判断系统是否存在故障。

差动保护装置会将两侧的电流信号进行比较，如果电流差超过设定的阈值，就会触发保护动作，切断电力供应。

差动保护具有灵敏、快速、可靠的特点，能够有效地保护电力系统的正常运行。

差动保护装置结构差动保护装置由差动保护继电器、CT（电流互感器）和PT（电压互感器）组成。

CT和PT用于将主变压器两侧的电流和电压信号转换为适合差动保护继电器检测的信号。

差动保护继电器负责比较和判断电流差，并根据设定的逻辑进行保护动作。

差动保护继电器差动保护继电器是差动保护装置的核心部分，负责检测和判断电流差。

差动保护继电器具有高速、高精度和可靠的特点，能够及时发现和切除故障，保护系统的安全运行。

差动保护继电器通常采用数字化技术，能够更加灵活地配置和调整保护参数。

CT（电流互感器）CT是差动保护装置的重要组成部分，用于测量电流并将其转换为适合差动保护继电器检测的信号。

CT通常由铁芯和绕组组成，绕组通过主变压器两侧的电流信号产生感应电动势，转换为相应的电流信号。

CT的性能直接影响差动保护的准确性和可靠性。

PT（电压互感器）PT是差动保护装置的另一个重要组成部分，用于测量电压并将其转换为适合差动保护继电器检测的信号。

变压器差动保护的基本原理及逻辑图1、变压器差动保护的工作原理与线路纵差保护的原理相同，都是比较被保护设备各侧电流的相位和数值的大小。

2、变压器差动保护与线路差动保护的区别：由于变压器高压侧和低压侧的额定电流不相等再加上变压器各侧电流的相位往往不相同。

因此，为了保证纵差动保护的正确工作，须适当选择各侧电流互感器的变比，及各侧电流相位的补偿使得正常运行和区外短路故障时，两侧二次电流相等。

例如图8-5所示的双绕组变压器，应使8.3.2变压器纵差动保护的特点1 、励磁涌流的特点及克服励磁涌流的方法（1）励磁涌流：在空载投入变压器或外部故障切除后恢复供电等情况下在空载投入变压器或外部故障切除后恢复供电等情况下，变压器励磁电流的数值可达变压器额定6～8倍变压器励磁电流通常称为励磁涌流。

（2）产生励磁涌流的原因因为在稳态的情况下铁心中的磁通应滞后于外加电压90°，在电压瞬时值u=0瞬间合闸，铁芯中的磁通应为-Φm。

但由于铁心中的磁通不能突变，因此将出现一个非周期分量的磁通+Φm，如果考虑剩磁Φr，这样经过半过周期后铁心中的磁通将达到2Φm+Φr，其幅值为如图8-6所示。

此时变压器铁芯将严重饱和，通过图8-7可知此时变压器的励磁电流的数值将变得很大，达到额定电流的6～8倍，形成励磁涌流。

（3）励磁涌流的特点：①励磁电流数值很大，并含有明显的非周期分量，使励磁电流波形明显偏于时间轴的一侧。

②励磁涌流中含有明显的高次谐波，其中励磁涌流以2次谐波为主。

③励磁涌流的波形出现间断角。

量基波波波波波励磁涌流第一个周期第二个周期第八个周期585858100100100626365252830457233内部短路故障电流电流互感器饱和电流互感器不饱和38100100493249724（4）克服励磁涌流对变压器纵差保护影响的措施：采用带有速饱和变流器的差动继电器构成差动保护；②利用二次谐波制动原理构成的差动保护；③利用间断角原理构成的变压器差动保护；④采用模糊识别闭锁原理构成的变压器差动保护。

变压器差动保护的原理变压器差动保护是电力系统中常用的一种保护设备，它能够有效地检测和保护变压器的正常运行。

其原理是通过比较变压器的输入和输出电流之间的差值，来判断是否存在故障或异常情况，并及时采取相应的措施保护变压器。

变压器差动保护的基本原理是基于基尔霍夫电流定律。

根据这个定律，电流在闭合的电路中是守恒的，即输入电流等于输出电流。

对于变压器来说，输入电流等于输出电流，只有在正常工作状态下才能满足这个条件。

一旦发生故障或异常情况，如短路或相间短路，输入和输出电流之间就会存在差值。

为了实现变压器差动保护，需要在变压器的输入和输出侧分别安装电流互感器，用于测量输入和输出电流。

这些电流互感器将测量到的电流信号传输到差动保护装置中进行处理。

差动保护装置首先对输入和输出电流进行比较，计算它们之间的差值。

如果差值很小，即在设定的误差范围内，差动保护装置会认为变压器工作正常，不采取任何动作。

然而，如果差值超过设定的误差范围，差动保护装置就会判断存在故障或异常情况，并触发相应的保护动作。

为了提高差动保护的可靠性和抗干扰能力，通常还会采用一些辅助措施。

例如，差动保护装置可以设置时间延迟，以排除短暂的过电流或过负荷情况。

此外，还可以根据变压器的额定容量和负载情况，设置不同的差动保护动作值，以适应不同的工作条件。

总的来说，变压器差动保护利用输入和输出电流之间的差值来判断变压器的运行状态，一旦发现故障或异常情况，及时采取保护措施，避免进一步损坏变压器。

这种保护装置在电力系统中得到了广泛应用，提高了系统的可靠性和稳定性。

通过不断改进差动保护装置的技术，提高其灵敏度和可靠性，可以进一步提高电力系统的运行效率和安全性。

变压器差动保护的基本原理
变压器差动保护的基本原理是通过对比变压器两侧电流的差值来判断是否存在故障。

差动保护装置通过将变压器两侧电流互相比较，如果两侧电流差值超过设定的阈值，即认为存在故障。

以下为具体的差动保护工作原理：
1. 差动电流计算：差动保护装置会分别测量变压器的高压侧和低压侧电流，并将两侧电流进行相减，得到差动电流值。

2. 零序电流过滤：在差动保护装置中还会对变压器的零序电流进行过滤，因为零序电流会对差动保护的准确性造成干扰。

3. 相位差检测：差动保护装置会检测变压器两侧电流的相位差，如果相位差超过设定的范围，即可能存在故障。

4. 阻抗滤波：为了提高差动保护的鲁棒性和灵敏性，差动保护装置通常会使用阻抗滤波器来滤除高频噪声和谐波。

5. 工作逻辑：差动保护装置会根据设定的差动电流阈值和相位差范围来判断是否存在故障。

如果差动电流超过阈值或者相位差超过范围，保护装置会发出报警信号或者执行故障切除动作，保护变压器的安全运行。

综上所述，变压器差动保护依靠对变压器两侧电流的差值进行监测和判断，通过特定的算法和逻辑来实现对变压器故障的及时保护。

变压器差动保护基本原理
1 变压器差动保护
变压器差动保护是一种常用的配电网络欠压和故障短路的保护装置，是主变吸收故障线路的电流的原理。

变压器差动保护的基本原理
是通过比较变压器的两侧的投入和输出线路的电流，当两者相差较大，则说明发生了故障，为了保障设备不受到损坏而采取断开操作，从而
减少可能受损的部分及保护整个配电网络安全。

2 变压器差动保护原理
变压器差动保护基于主变电流平衡原理，当变压器的电流不平衡时，即产生了潜在的危险，可能发生的危害是由于变压器构成的元件
的局部过热导致的危险。

当发生短路或其他过载故障时，被损坏的线
路的电流大大超过正常电流，另一侧的电流减少或甚至消失，因此两
侧电流之间就产生了不平衡，此时就会触发变压器差动保护装置，通
过控制跳开保护装置断开故障线路，从而有效的保护变压器的安全运行，同时也对其它的设备也具有保护作用。

3 变压器差动保护机制
变压器差动保护机制的工作基本原理是将变压器的两端的电流被
分开检测统计，并将两路电流的差值越小，或者状况接近于一致，就
表示差动保护装置处于正常状态，而当两路电流之间存在差别时，说
明发生故障，变压器差动保护器就会触发，进行断开操作，以保护变
压器及其它设备不受损坏。

4 小结
变压器差动保护是一种常用的配电网络欠压和故障短路的保护装置，它通过比较变压器的两侧的投入和输出线路的电流，当两者相差较大，就会触发变压器差动保护器进行断开操作，准确的判断故障的类型，为变压器及其它设备的安全运行提供有效的防护。
