基坑支护放坡坡度

1 第一章 工程概括

一、编制依据

1．本工程岩土工程地质勘察报告

2．本工程业主有关要求

3．本工程有关设计图纸

4．选用规范

1）《建筑地基基础工程施工质量验收规范》GBJ50202—2002

2）《建筑基坑工程技术规范》YB9258—97

3）《工程测量规范》GB50026—93

4）《建筑变形测量规范》JGJ/T8—97

5）《建筑工程施工质量验收统一标准》GB50300—2001

6）《建筑施工安全检查标准》JGJ59—99

7）《建筑机械使用安全技术规范》JGJ33—2001

8）《基坑支护设计与施工》中国建设工业出版社1997.3

9）《混凝土结构设计规范》GBJ10—89中国建设工业出版社

10）《基坑土钉支护技术规程》（CECS96:97）中国建设标准化协会标准

1997:；

11）《国家一、二等水准测量规范》（GB12897—91）

12）《建筑物变形测量规程》

二、工程概况

工程名称：

建设单位：

设计单位：

工程地址：

建筑面积：

本工程±0.000相当于绝对标高51.35m。本工程主楼采用人工挖孔灌注桩基础，基础持力层为中风化泥质粉砂岩，其桩端极限端阻力标准值为3200 kPa。

2 三、基坑周边环境概况

工程三通一平已完成，具备施工条件。

场地上无高架线图。

四、支护方案的选择

根据现场实际情况及地勘报告，采用机械大方开挖方式进行土方施工。由于基坑深3～6.5米，为防止边坡垮塌，对深基坑部位边坡壁进行土钉锚喷支护。

第二章 施工方案

一、基坑土方开挖

根据土质要求，合理选择放坡系数放坡。采用斗容量PC220型履带挖掘机一台配合自卸车8台进行基坑土方开挖以保证施工机械的连续作业，挖出土方全部外运出场。挖至实际深度以上500mm处停止挖土，最后采用人工清基。基坑壁放坡采取两种方案：基坑深度小于5米处放坡系数采用1:0.3；基坑深度大于5米处放坡采用不小于1:0.75，并进行两级放坡，同时边开挖边进行边坡支护，每层开挖厚度不大于2m。

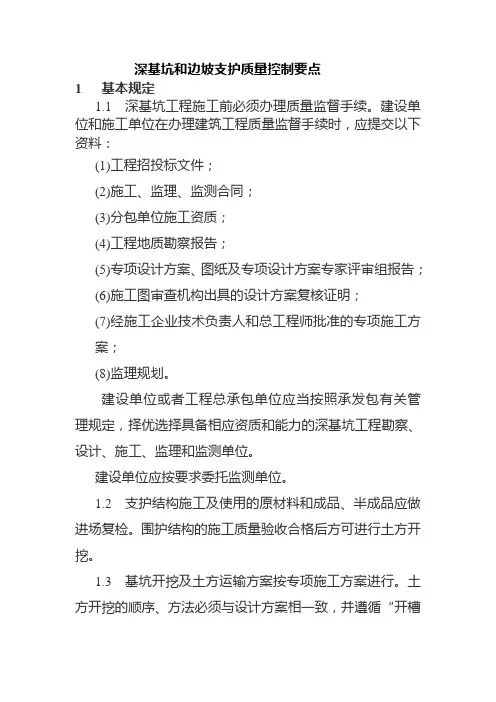

深基坑和边坡支护质量控制要点

1 基本规定

1.1 深基坑工程施工前必须办理质量监督手续。建设单位和施工单位在办理建筑工程质量监督手续时，应提交以下资料：

(1)工程招投标文件；

(2)施工、监理、监测合同；

(3)分包单位施工资质；

(4)工程地质勘察报告；

(5)专项设计方案、图纸及专项设计方案专家评审组报告；

(6)施工图审查机构出具的设计方案复核证明；

(7)经施工企业技术负责人和总工程师批准的专项施工方案；

(8)监理规划。

建设单位或者工程总承包单位应当按照承发包有关管理规定，择优选择具备相应资质和能力的深基坑工程勘察、设计、施工、监理和监测单位。

建设单位应按要求委托监测单位。

1.2 支护结构施工及使用的原材料和成品、半成品应做进场复检。围护结构的施工质量验收合格后方可进行土方开挖。

1.3 基坑开挖及土方运输方案按专项施工方案进行。土方开挖的顺序、方法必须与设计方案相一致，并遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。

1.4 基坑开挖过程中，基坑周边严禁超堆荷载，应采取措施防止碰撞支护结构、工程桩或扰动基底原状土。

1.5 基坑土方工程验收必须确保支护结构安全和周围环境安全为前提。按开挖监控方案要求进行基坑监测。

1.6 发生异常情况时，应立即按应急方案采取相应措施。

2 监督程序和内容

2.1 办理基坑支护工程质量监督手续后的第二个工作日，建设单位组织监理、施工、监测、专项设计单位到施工现场进行设计交底，质量监督部门参加设计交底并提出质量监督方案，各方了解对专项施工组织要求、施工技术标准，基坑土方开挖程序、现场检测试验监测要求和监督要求。

2.2 支护结构施工过程监督抽查内容：

检查支护结构原材料和成品、半成品及构件质量保证文件是否齐全和复验报告是否合格；

检查施工方法及技术要求是否与专项施工方案一致；

2.3 基坑土方开挖前监督验收内容：

支护结构的施工质量检查检测结果能否达到设计与规范标准的验收要求。

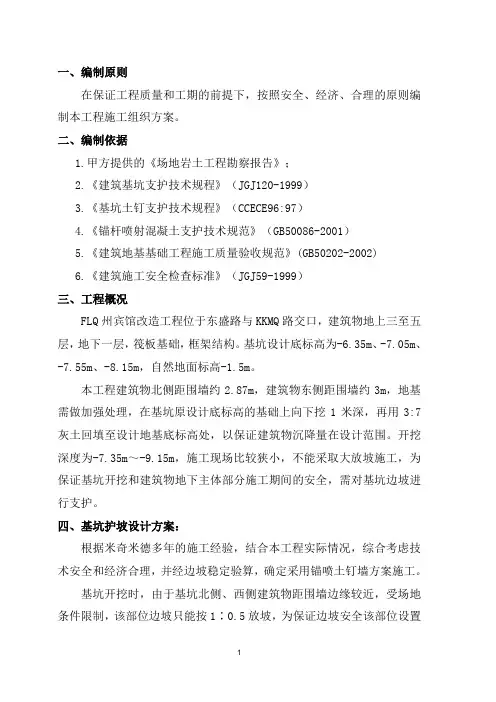

1 一、编制原则

在保证工程质量和工期的前提下，按照安全、经济、合理的原则编制本工程施工组织方案。

二、编制依据

1.甲方提供的《场地岩土工程勘察报告》；

2.《建筑基坑支护技术规程》（JGJ120-1999）

3.《基坑土钉支护技术规程》（CCECE96:97）

4.《锚杆喷射混凝土支护技术规范》（GB50086-2001）

5.《建筑地基基础工程施工质量验收规范》(GB50202-2002)

6.《建筑施工安全检查标准》（JGJ59-1999）

三、工程概况

FLQ州宾馆改造工程位于东盛路与KKMQ路交口，建筑物地上三至五层，地下一层，筏板基础，框架结构。基坑设计底标高为-6.35m、-7.05m、-7.55m、-8.15m，自然地面标高-1.5m。

本工程建筑物北侧距围墙约2.87m，建筑物东侧距围墙约3m，地基需做加强处理，在基坑原设计底标高的基础上向下挖1米深，再用3:7灰土回填至设计地基底标高处，以保证建筑物沉降量在设计范围。开挖深度为-7.35m～-9.15m，施工现场比较狭小，不能采取大放坡施工，为保证基坑开挖和建筑物地下主体部分施工期间的安全，需对基坑边坡进行支护。

四、基坑护坡设计方案：

根据米奇米德多年的施工经验，结合本工程实际情况，综合考虑技术安全和经济合理，并经边坡稳定验算，确定采用锚喷土钉墙方案施工。

基坑开挖时，由于基坑北侧、西侧建筑物距围墙边缘较近，受场地条件限制，该部位边坡只能按1∶0.5放坡，为保证边坡安全该部位设置

2 3排Φ18土钉，土钉长度分别为6m、5m、4m。 水平间距为1.5m布置。东侧和南侧作斜坡，共3排Φ18土钉，土钉长度分别为6m、5m、4m。 水平间距为1.5m布置。

以上设计土钉斜角均为5°～10°，竖压筋与横压筋通长铺设，在土钉墙端部井字架型焊接。土钉成孔直径为100mm左右，钢筋网片φ6@200×200现场绑扎或焊接而成，面层喷射混凝土C20，厚度为60㎜～80㎜。

广水市第一人民医院新建门诊大楼

基坑工程

人 工 挖 孔 桩 支 护 方 案

编制单位： 湖北广建建筑有限公司

* * 人： * * *

编制日期： 2009年5月9日

施工组织设计（方案）报审表

工程名称：广水市第一人民医院新建门诊大楼 编号：

致：（监理单位）

我方已根据施工合同的有关规定完成了 基坑人工挖孔桩支护方案 的编制，并经我单位上级技术负责人审查批准，请予以审查。

附：人工挖孔桩支护方案

施工单位（章）

项目经理

日 期

专业监理工程师审查意见：

专业监理工程师

日 期

总监理工程师审核意见：

项目监理机构

总监理工程师

日 期

施工组织设计（方案）报审表

工程名称：广水市第一人民医院新建门诊大楼 编号：
