钳工基础知识

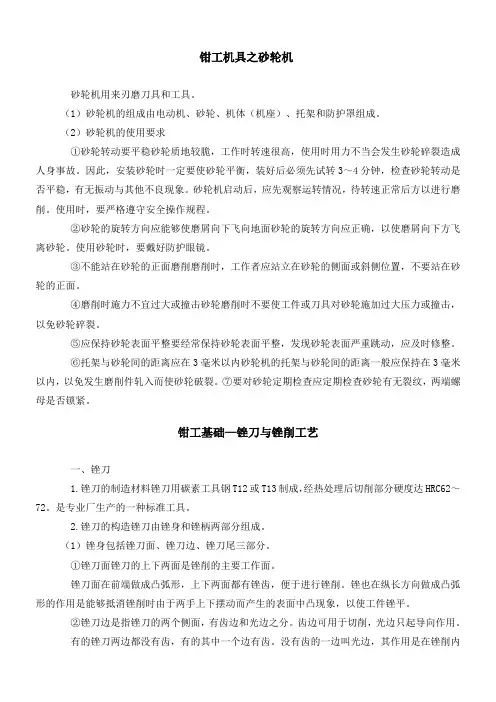

钳工机具之砂轮机

砂轮机用来刃磨刀具和工具。

（1）砂轮机的组成由电动机、砂轮、机体（机座）、托架和防护罩组成。

（2）砂轮机的使用要求

①砂轮转动要平稳砂轮质地较脆，工作时转速很高，使用时用力不当会发生砂轮碎裂造成人身事故。因此，安装砂轮时一定要使砂轮平衡，装好后必须先试转3～4分钟，检查砂轮转动是否平稳，有无振动与其他不良现象。砂轮机启动后，应先观察运转情况，待转速正常后方以进行磨削。使用时，要严格遵守安全操作规程。

②砂轮的旋转方向应能够使磨屑向下飞向地面砂轮的旋转方向应正确，以使磨屑向下方飞离砂轮。使用砂轮时，要戴好防护眼镜。

③不能站在砂轮的正面磨削磨削时，工作者应站立在砂轮的侧面或斜侧位置，不要站在砂轮的正面。

④磨削时施力不宜过大或撞击砂轮磨削时不要使工件或刀具对砂轮施加过大压力或撞击，以免砂轮碎裂。

⑤应保持砂轮表面平整要经常保持砂轮表面平整，发现砂轮表面严重跳动，应及时修整。

⑥托架与砂轮间的距离应在3毫米以内砂轮机的托架与砂轮间的距离一般应保持在3毫米以内，以免发生磨削件轧入而使砂轮破裂。⑦要对砂轮定期检查应定期检查砂轮有无裂纹，两端螺母是否锁紧。

钳工基础—锉刀与锉削工艺

一、锉刀

1.锉刀的制造材料锉刀用碳素工具钢T12或T13制成，经热处理后切削部分硬度达HRC62～72。是专业厂生产的一种标准工具。

2.锉刀的构造锉刀由锉身和锉柄两部分组成。

（1）锉身包括锉刀面、锉刀边、锉刀尾三部分。

①锉刀面锉刀的上下两面是锉削的主要工作面。

锉刀面在前端做成凸弧形，上下两面都有锉齿，便于进行锉削。锉也在纵长方向做成凸弧形的作用是能够抵消锉削时由于两手上下摆动而产生的表面中凸现象，以使工件锉平。

②锉刀边是指锉刀的两个侧面，有齿边和光边之分。齿边可用于切削，光边只起导向作用。

钳工基础知识（一）

钳工概论

一、钳工的基本操作

钳工是主要手持工具对夹紧在钳工工作台虎钳上的工件进行切削加工的方法，它是机械制造中的重要工种之一。钳工的基本操作可分为：

1.辅助性操作 即划线，它是根据图样在毛坯或半成品工件上划出加工界线的操作。

2.切削性操作 有錾削、锯削、锉削、攻螺纹、套螺纹。钻孔（扩孔、铰孔）、刮削和研磨等多种操作。

3.装配性操作 即装配，将零件或部件按图样技术要求组装成机器的工艺过程。

4.维修性操作 即维修，对在役机械、设备进行维修、检查、修理的操作。

二、钳工工作的范围及在机械制造与维修中的作用

1.普通钳工工作范围

（1）加工前的准备工作，如清理毛坯，毛坯或半成品工件上的划线等；

（2）单件零件的修配性加工；

（3）零件装配时的钻孔、铰孔、攻螺纹和套螺纹等；

（4）加工精密零件，如刮削或研磨机器、量具和工具的配合面、夹具与模具的精加工等。 （5）零件装配时的配合修整；

（6）机器的组装、试车、调整和维修等。

2.钳工在机械制造和维修中的作用

钳工是一种比较复杂、细微、工艺要求较高的工作。目前虽然有各种先进的加工方法，但钳工所用工具简单，加工多样灵活、操作方便，适应面广等特点，故有很多工作仍需要由钳工来完成。如前面所讲的钳工应用范围的工作。因此钳工在机械制造及机械维修中有着特殊的、不可取代的作用。但钳工操作的劳动强度大、生产效率低、对工人技术水平要求较高。

三、钳工工作台和虎钳

1.钳工工作台

简称钳台，常用硬质木板或钢材制成，要求坚实、平稳、台面高度约800～900mm，台面上装虎钳和防护网。

2.虎钳

虎钳是用来夹持工件，其规格以钳口的宽度来表示，常用的有100、125、150mm三种，使用虎钳时应注意：

（1）工件尽量夹在钳口中部，以使钳口受力均匀；

（2）夹紧后的工件应稳定可靠，便于加工，并不产生变形；

（3）夹紧工件时，一般只允许依靠手的力量来扳动手柄，不能用手锤敲击手柄或随意套上长管子来扳手柄，以免丝杠、螺母或钳身损坏。

钳工机具之砂轮机

砂轮机用来刃磨刀具和工具。

（1）砂轮机的组成由电动机、砂轮、机体（机座）、托架和防护罩组成。

（2）砂轮机的使用要求

①砂轮转动要平稳砂轮质地较脆，工作时转速很高，使用时用力不当会发生砂轮碎裂造成人身事故。因此，安装砂轮时一定要使砂轮平衡，装好后必须先试转3～4分钟，检查砂轮转动是否平稳，有无振动与其他不良现象。砂轮机启动后，应先观察运转情况，待转速正常后方以进行磨削。使用时，要严格遵守安全操作规程。

②砂轮的旋转方向应能够使磨屑向下飞向地面砂轮的旋转方向应正确，以使磨屑向下方飞离砂轮。使用砂轮时，要戴好防护眼镜。

③不能站在砂轮的正面磨削磨削时，工作者应站立在砂轮的侧面或斜侧位置，不要站在砂轮的正面。

④磨削时施力不宜过大或撞击砂轮磨削时不要使工件或刀具对砂轮施加过大压力或撞击，以免砂轮碎裂。

⑤应保持砂轮表面平整要经常保持砂轮表面平整，发现砂轮表面严重跳动，应及时修整。

⑥托架与砂轮间的距离应在3毫米以内砂轮机的托架与砂轮间的距离一般应保持在3毫米以内，以免发生磨削件轧入而使砂轮破裂。⑦要对砂轮定期检查应定期检查砂轮有无裂纹，两端螺母是否锁紧。

钳工基础—锉刀与锉削工艺

一、锉刀

1.锉刀的制造材料锉刀用碳素工具钢T12或T13制成，经热处理后切削部分硬度达HRC62～72。是专业厂生产的一种标准工具。

2.锉刀的构造锉刀由锉身和锉柄两部分组成。

（1）锉身包括锉刀面、锉刀边、锉刀尾三部分。

①锉刀面锉刀的上下两面是锉削的主要工作面。

锉刀面在前端做成凸弧形，上下两面都有锉齿，便于进行锉削。锉也在纵长方向做成凸弧形的作用是能够抵消锉削时由于两手上下摆动而产生的表面中凸现象，以使工件锉平。

②锉刀边是指锉刀的两个侧面，有齿边和光边之分。齿边可用于切削，光边只起导向作用。

装配钳工的概念

任何一台机器设备都是有许多零件所组成，将若干合格的零件按规定的技术要求组合成部件，或将若干个零件和部件组合成机器设备，并经过调整、试验等成为合格产品的工艺过程称为装配。例如一辆自行车有几十个零件组成，前轮和后轮就是部件。装配是机器制造中的最后一道工序，因此它是保证机器达到各项技术要求的关键。装配工作的好坏，对产品的质量起着重要的作用。

二、装配的工艺过程

1.装配前的准备工作

（1）研究和熟悉装配图的技术条件，了解产品的结构和零件作用，以及相连接关系。

（2）确定装配的方法、程序和所需的工具。

（3）领取和清洗零件。

2.装配

装配又有组件装配、部件装配和总装配之分，整个装配过程要按次序进行。

（1）组件装配 将若干零件安装在一个基础零件上而构成组件。如减速器中一根传动轴，就由轴、齿轮、键等零件装配而成的组件。

（2）部件装配 将若干个零件、组件安装在另一个基础零件上而构成部件（独立机构）。如车床的床头箱、进给箱、尾架等。

（3）总装配 将若干个零件、组件、部件组合成整台机器的操作过程称为总装配。例如车床就是把几个箱体等部件、组件、零件组合而成。

3.装配工作的要求

（1）装配时，应检查零件与装配有关的形状和尺寸精度是否合格，检查有无变形、损坏等，并应注意零件上各种标记，防止错装。

（2）固定连接的零部件，不允许有间隙。活动的零件，能在正常的间隙下，灵活均匀地按规定方向运动，不应有跳动。

（3）各运动部件（或零件）的接触表面，必须保证有足够的润滑、若有油路，必须畅通。

（4）各种管道和密封部位，装配后不得有渗漏现象。

（5）试车前，应检查个部件连接的可靠性和运动的灵活性，各操纵手柄是否灵活和手柄位置是否在合适的位置；试车前，从低速到高速逐步进行。

三、典型组件装配方法

1.螺钉、螺母的装配 螺钉、螺母的装配是用螺纹的连接装配，它在机器制造中广泛使用。装拆、更换方便，易于多次装拆等优点。螺钉、螺母装配中的注意事项：
