. 人行道铺装工程

一、工艺流程

本工程施工工艺流程是施工准备、砂浆摊铺、路面砖铺贴、整型、灌缝。

（1）找平、弹线：按照设计图纸标高控制点内近引标高及平面轴线。开始铺砌前，先根据位置和高程在四角各铺一块基准方砖，在此甚础上在南北两侧各铺一条基准石材。经测量检查，高程与位置无误后，再进行大面积铺砌。

（2）试拼和试排：铺设前对每一块方砖，按方位、角度进行试拼。试拼后按两个方向编号排列，然后按编号排放整齐。为检验板块之间的缝隙，核对板块位置与设计图纸是否相符合。在正式铺装前，要进行一次试排。

（3）砂浆：按水平线定出砂浆虚铺厚度（经试验确定）拉好十字线，即可铺筑砂浆。用1：3干硬性水泥砂浆，铺好后刮大杠、拍实、用抹子找平，其厚度适当高出水平线2~3mm.

二、工艺说明

2.1、施工准备

（1）材料准备应符合下列要求：

根据设计要求及规范规定对所用材料应进行质量检验，合格后方可进场；

路面砖码放时应轻拿轻放码放，整齐并按批量、颜色、块形、厚度、抗压强度分别堆放；

垫砂层及接缝用砂应分别堆放，并应采取防止雨淋的措施。

（2）定位标定高程及基层复查

根据设计图纸应进行路面的定位及标定高程。

应对基层表面进行复查，不符合要求，应进行修整。

路面砖基准点和基准线的设定，根据铺筑平面设计图，在路缘石边应设定路面砖基准点。通过路面砖基准点，应设置两条相互垂直的路面砖基准线，其中一条基准线与路缘石基准线的夹角宜为0°或45°如5.4.2图所示。 精品文档

.

设置两个及以上路面砖基准点同时铺筑路面砖时，根据工程规模及路面砖块形尺寸，宜设间距为5～１０m的纵横平行路面砖基准线。

2.2、砂浆垫层的摊铺

砂浆垫层的虚铺厚度应由设计和试验确定。

根据工程量的大小，摊铺垫层的方法采用刮板法施工。在已摊铺好的垫层上，不得有任何扰动。

2.3、路面砖的铺筑

根据设计图纸，路面砖的铺筑应从路面砖基准点开始，并应以路面砖基准线为基准，按设计规定的图案铺筑路面砖。

人行道铺装工程

一、工艺流程

本工程施工工艺流程是施工准备、砂浆摊铺、路面砖铺贴、整型、灌缝。

（1）找平、弹线：按照设计图纸标高控制点内近引标高及平面轴线。开始铺砌前，先根据位置和高程在四角各铺一块基准方砖，在此甚础上在南北两侧各铺一条基准石材。经测量检查，高程与位置无误后，再进行大面积铺砌。

（2）试拼和试排：铺设前对每一块方砖，按方位、角度进行试拼。试拼后按两个方向编号排列，然后按编号排放整齐。为检验板块之间的缝隙，核对板块位置与设计图纸是否相符合。在正式铺装前，要进行一次试排。

（3）砂浆：按水平线定出砂浆虚铺厚度（经试验确定）拉好十字线，即可铺筑砂浆。用1：3干硬性水泥砂浆，铺好后刮大杠、拍实、用抹子找平，其厚度适当高出水平线2~3mm.

二、工艺说明

2.1、施工准备

（1）材料准备应符合下列要求：

根据设计要求及规范规定对所用材料应进行质量检验，合格后方可进场；

路面砖码放时应轻拿轻放码放，整齐并按批量、颜色、块形、厚度、抗压强度分别堆放；

垫砂层及接缝用砂应分别堆放，并应采取防止雨淋的措施。

（2）定位标定高程及基层复查

根据设计图纸应进行路面的定位及标定高程。

应对基层表面进行复查，不符合要求，应进行修整。

路面砖基准点和基准线的设定，根据铺筑平面设计图，在路缘石边应设定路面砖基准点。通过路面砖基准点，应设置两条相互垂直的路面砖基准线，其中一条基准线与路缘石基准线的夹角宜为0°或45°如5.4.2图所示。

设置两个及以上路面砖基准点同时铺筑路面砖时，根据工程规模及路面砖块形尺寸，宜设间距为5～１０m的纵横平行路面砖基准线。

2.2、砂浆垫层的摊铺

砂浆垫层的虚铺厚度应由设计和试验确定。

根据工程量的大小，摊铺垫层的方法采用刮板法施工。在已摊铺好的垫层上，不得有任何扰动。

2.3、路面砖的铺筑

根据设计图纸，路面砖的铺筑应从路面砖基准点开始，并应以路面砖基准线为基准，按设计规定的图案铺筑路面砖。

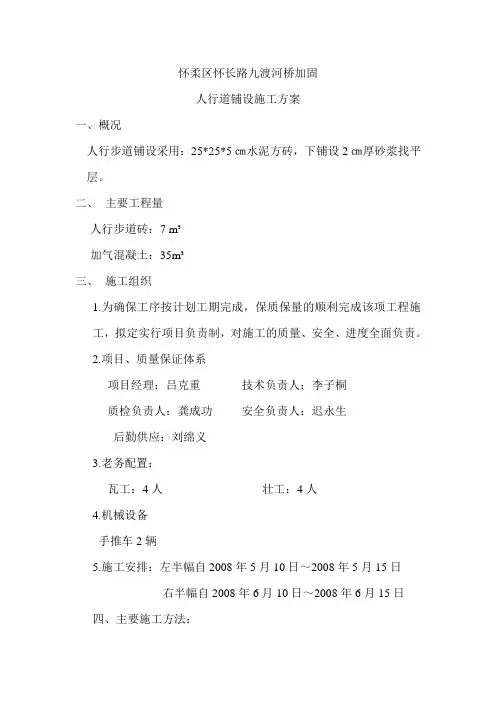

怀柔区怀长路九渡河桥加固

人行道铺设施工方案

一、概况

人行步道铺设采用：25*25*5㎝水泥方砖，下铺设2㎝厚砂浆找平层。

二、 主要工程量

人行步道砖：7 m³

加气混凝土：35m³

三、 施工组织

1.为确保工序按计划工期完成，保质保量的顺利完成该项工程施工，拟定实行项目负责制，对施工的质量、安全、进度全面负责。

2.项目、质量保证体系

项目经理：吕克重 技术负责人：李子桐

质检负责人：龚成功 安全负责人：迟永生

后勤供应：刘绵义

3.老务配置：

瓦工：4人 壮工：4人

4.机械设备

手推车2辆

5.施工安排：左半幅自2008年5月10日～2008年5月15日

右半幅自2008年6月10日～2008年6月15日

四、主要施工方法： 水泥方砖的铺设：在铺设前测量校核面层的控制标高，采用5米设一个控制点，按着控制点拉线找平控制标高，铺设找平砂浆，刮平，铺砖，用胶锤砸平，砸实，沿控制线找平找直。全部铺设完成后，用1：3干硬水泥砂浆勾缝，用钢筋留压实、压平、压光后清扫表面，12小时后撒水养护，不少于7天。

五.质量、安全保证措施：

1. 施工前，施工人员、技术人员必须认真仔细熟悉图纸，熟读技术交底，认真严格执行施工技术规范及质量验收标准，加强施工人员质量意识，保证工程质量。

2. 原材料进场必须检查其有效的质量合格证书，对质量不合格的材料不得使用。

3. 建立健全质量保证体系，开展全面质量管理，加强自检、互检、交接检，发现问题及时解决，严格执行技术规范要求及质量验收标准。

怀柔区怀长路九渡河桥加固工程

材料准备情况一览表

序号 材料名称 单位 需用量 实到量 存放地点 批准编号 剩余材料拟到场日期

1 水泥方砖 m³ 7 7 现场

2 加气混凝土 m³ 35 357 现场

备注：

施工负责人签字： 日期：2008年 5月 4日

DBJ01-71-2003

1 / 2

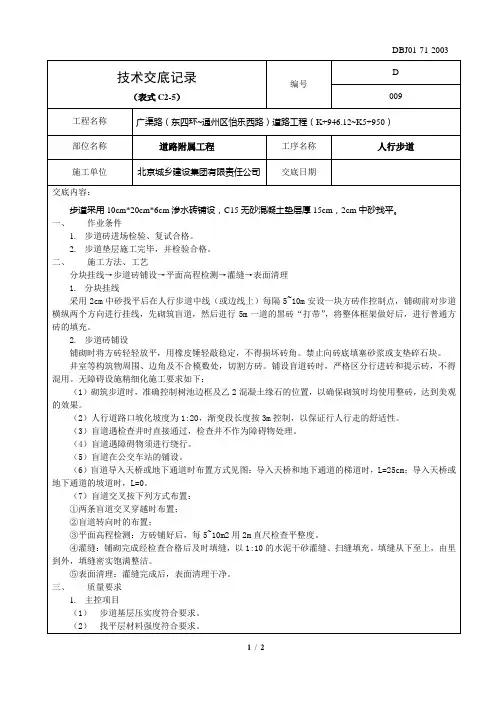

技术交底记录

（表式C2-5） 编号 D

009

工程名称 广渠路（东四环~通州区怡乐西路）道路工程（K+946.12~K5+950）

部位名称 道路附属工程 工序名称 人行步道

施工单位 北京城乡建设集团有限责任公司 交底日期

交底内容：

步道采用10cm*20cm*6cm渗水砖铺设，C15无砂混凝土垫层厚15cm，2cm中砂找平。

一、 作业条件

1. 步道砖进场检验、复试合格。

2. 步道垫层施工完毕，并检验合格。

二、 施工方法、工艺

分块挂线→步道砖铺设→平面高程检测→灌缝→表面清理

1. 分块挂线

采用2cm中砂找平后在人行步道中线（或边线上）每隔5~10m安设一块方砖作控制点，铺砌前对步道横纵两个方向进行挂线，先砌筑盲道，然后进行5m一道的黑砖“打带”，将整体框架做好后，进行普通方砖的填充。

2. 步道砖铺设

铺砌时将方砖轻轻放平，用橡皮锤轻敲稳定，不得损坏砖角。禁止向砖底填塞砂浆或支垫碎石块。

井室等构筑物周围、边角及不合模数处，切割方砖。铺设盲道砖时，严格区分行进砖和提示砖，不得混用。无障碍设施精细化施工要求如下：

（1）砌筑步道时，准确控制树池边框及乙2混凝土缘石的位置，以确保砌筑时均使用整砖，达到美观的效果。

（2）人行道路口坡化坡度为1:20，渐变段长度按3m控制，以保证行人行走的舒适性。

（3）盲道遇检查井时直接通过，检查井不作为障碍物处理。

（4）盲道遇障碍物须进行绕行。

（5）盲道在公交车站的铺设。

（6）盲道导入天桥或地下通道时布置方式见图：导入天桥和地下通道的梯道时，L=25cm；导入天桥或地下通道的坡道时，L=0。

（7）盲道交叉按下列方式布置：

①两条盲道交叉穿越时布置；

②盲道转向时的布置；

③平面高程检测：方砖铺好后，每5~10m2用2m直尺检查平整度。

④灌缝：铺砌完成经检查合格后及时填缝，以1:10的水泥干砂灌缝、扫缝填充。填缝从下至上，由里到外，填缝密实饱满整洁。
