SGGD-06变配电室值班电工技能培训考核系统

第二届“江苏技能状元”大赛技术文件变配电室值班电工一、竞赛内容变配电室值班电工竞赛内容参照现行《变配电室值班电工国家职业标准》二级，结合企业生产实际情况制定，高级别涵盖低级别要求。

（一）理论知识竞赛1、试题范围理论知识竞赛内容涵盖电工学及电子技术基础知识、电力生产知识、电气设备知识（变压器、互感器、高压断路器、隔离开关、绝缘子、母线及电缆、电力电容器、避雷器）、识绘图知识（机械制图、零件图及设备原理图、电气一次接线图、电气二次回路图）、计算机基础知识、安全用电知识、法规知识和职业道德等。

2、试题类型试题类型为判断题、单选题、多选题。

3、竞赛时间及方式理论竞赛时间为90 分钟，采用闭卷形式使用答题卡答题。

参赛选手自带答题用计算器、2B铅笔、橡皮、深色钢笔或水笔。

4、命题方式国家题库抽取与专家命题相结合。

提前20天左右公布一定数量的样题。

正式比赛时，样题内容占70%左右，专家封闭命题占30%左右。

样题另行配送至各市大赛筹备委员会技术部。

5、计分方法卷面满分为100分，得分乘以20%计入总成绩。

6、主要参考资料（1）《变配电室值班电工》国家职业标准二级及以下级别所要求掌握的相关理论知识；（2）《电力（业）安全工作规程》。

（二）操作技能竞赛操作技能竞赛以变电运行仿真操作和实际操作为主，设备、工器具的使用及安全文明生产等操作规范在竞赛过程中进行考查。

1、试题范围（1）变电运行仿真操作，包括两个项目：①35kV用户变电站倒闸操作；②变电站异常及事故处理。

（2）实际操作，包括两个项目：①10kV断路器控制回路故障排除；②配电变压器送电前检查、测试。

2、竞赛时间操作技能竞赛时间为160 分钟，其中每个操作项目40分钟。

3、命题方式由大赛组委会技术部组织专家命题，不公布样题。

4、竞赛场地（1）竞赛场地和设备型号①35kV仿真变电站变电站仿真系统对变电站一、二次设备全范围进行建模仿真，具体包括变电站的一次设备、控制系统、量测系统、交流系统、直流系统、继电保护与自动装置和综合自动化系统的详细模型，同时考虑变电站仿真详细模型对电网仿真抽象模型的影响。

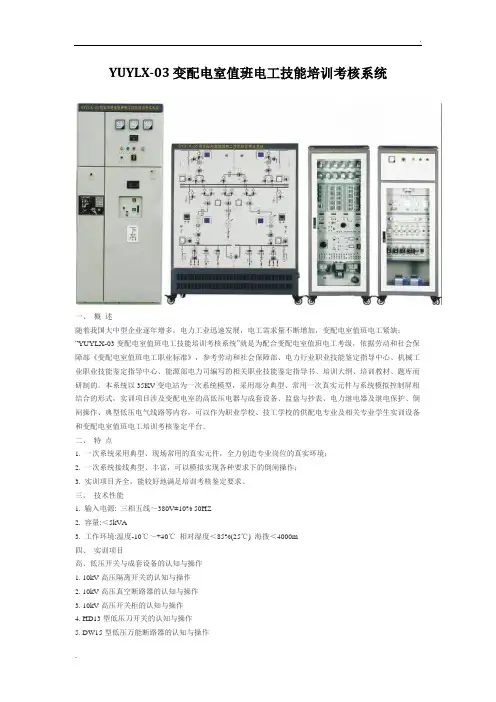

YUYLX-03 变配电室值班电工技能培训考核系统一、概述随着我国大中型企业逐年增多，电力工业迅速发展，电工需求量不断增加，变配电室值班电工紧缺；“YUYLX-03变配电室值班电工技能培训考核系统”就是为配合变配电室值班电工考级，依据劳动和社会保障部《变配电室值班电工职业标准》，参考劳动和社会保障部、电力行业职业技能鉴定指导中心、机械工业职业技能鉴定指导中心、能源部电力司编写的相关职业技能鉴定指导书、培训大纲、培训教材、题库而研制的。

本系统以35KV变电站为一次系统模型，采用部分典型、常用一次真实元件与系统模拟控制屏相结合的形式，实训项目涉及变配电室的高低压电器与成套设备、监盘与抄表、电力继电器及继电保护、倒闸操作、典型低压电气线路等内容，可以作为职业学校、技工学校的供配电专业及相关专业学生实训设备和变配电室值班电工培训考核鉴定平台。

二、特点1. 一次系统采用典型、现场常用的真实元件，全力创造专业岗位的真实环境；2. 一次系统接线典型、丰富，可以模拟实现各种要求下的倒闸操作；3. 实训项目齐全，能较好地满足培训考核鉴定要求。

三、技术性能1. 输入电源: 三相五线～380V±10% 50HZ2. 容量:＜5kVA3. 工作环境:温度-10℃～+40℃相对湿度＜85%(25℃) 海拨＜4000m四、实训项目高、低压开关与成套设备的认知与操作1. 10kV高压隔离开关的认知与操作2. 10kV高压真空断路器的认知与操作3. 10kV高压开关柜的认知与操作4. HD13型低压刀开关的认知与操作5. DW15型低压万能断路器的认知与操作6. 低压塑壳断路器的认知与操作7. 0.4kV低压开关柜的认知与操作高、低压电流、电压互感器的认知与接线8. 高、低压电流互感器的认知与接线9. 高、低压电压互感器的认知与接线电力继电器结构认识与特性测试10. 电流继电器的特性11. 电压继电器的特性12. 中间继电器的特性13. 时间继电器的特性14. 闪光继电器的特性15. 反时限继电器的特性供配电系统继电保护16. 供电线路带时限过电流保护电路的接线与调试17. 供电线路低电压启动过电流保护电路的接线与调试18. 供电线路电流速断保护电路的接线与调试19. 供电线路电流反时限过电流保护电路的接线与调试20. 配电变压器过电流保护电路的接线与调试21. 配电变压器的电流速断保护电路的接线与调试22. 配电变压器的过负荷保护电路的接线与调试23. 变压器的模拟超温保护供配电系统的二次回路与自动装置24. 断路器的控制和信号回路25. 6～35KV系统的绝缘监视装置电路26. 供配电系统一次重合闸27. 线路过电流保护与自动重合闸综合28. 功率因数补偿35kV变电站监盘与抄表29. 三相多功能智能仪表的使用和参数设置30. 智能温湿度控制器的使用和参数设置31. 系统运行状态监视32. 35kV双路进线电量监测33. 35kV变电站主变电量监测35kV变电站倒闸操作34. 系统运行方式切换倒闸操作35. 线路停电倒闸操作36. 线路送电倒闸操作37. 两路进线供电转一路供电倒闸操作38. 一路进线供电转两路供电倒闸操作39. 双母运行状态切换倒闸操作40. 分段单母运行状态切换倒闸操作41. 母线从运行状态转检修倒闸操作42. 母线从检修状态转运行倒闸操作43. 变压器从运行状态转检修倒闸操作44. 变压器从检修状转运行倒闸操作45. 变压器从运行状态转冷备用倒闸操作46. 变压器从运行状态转热备用倒闸操作47. 变压器从冷备用状态转运行倒闸操作48. 变压器从热备用状态转运行倒闸操作49. 出线开关从运行状态转检修倒闸操作50. 出线从检修状态转冷备用倒闸操作51. 出线从冷备用转热备用倒闸操作52. 出线从热备用转运行倒闸操作53. 出线从检修转运行倒闸操作54. 典型低压电气线路的接线与调试。

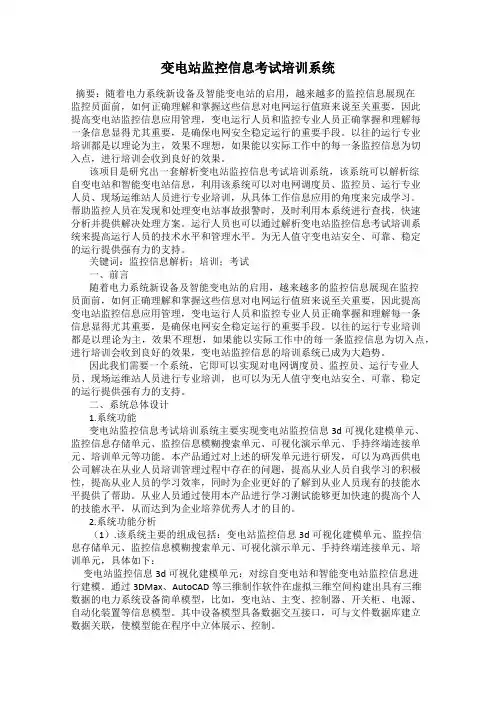

变电站监控信息考试培训系统摘要：随着电力系统新设备及智能变电站的启用，越来越多的监控信息展现在监控员面前，如何正确理解和掌握这些信息对电网运行值班来说至关重要，因此提高变电站监控信息应用管理，变电运行人员和监控专业人员正确掌握和理解每一条信息显得尤其重要，是确保电网安全稳定运行的重要手段。

以往的运行专业培训都是以理论为主，效果不理想，如果能以实际工作中的每一条监控信息为切入点，进行培训会收到良好的效果。

该项目是研究出一套解析变电站监控信息考试培训系统，该系统可以解析综自变电站和智能变电站信息，利用该系统可以对电网调度员、监控员、运行专业人员、现场运维站人员进行专业培训，从具体工作信息应用的角度来完成学习。

帮助监控人员在发现和处理变电站事故报警时，及时利用本系统进行查找，快速分析并提供解决处理方案。

运行人员也可以通过解析变电站监控信息考试培训系统来提高运行人员的技术水平和管理水平。

为无人值守变电站安全、可靠、稳定的运行提供强有力的支持。

关键词：监控信息解析；培训；考试一、前言随着电力系统新设备及智能变电站的启用，越来越多的监控信息展现在监控员面前，如何正确理解和掌握这些信息对电网运行值班来说至关重要，因此提高变电站监控信息应用管理，变电运行人员和监控专业人员正确掌握和理解每一条信息显得尤其重要，是确保电网安全稳定运行的重要手段。

以往的运行专业培训都是以理论为主，效果不理想，如果能以实际工作中的每一条监控信息为切入点，进行培训会收到良好的效果，变电站监控信息的培训系统已成为大趋势。

因此我们需要一个系统，它即可以实现对电网调度员、监控员、运行专业人员、现场运维站人员进行专业培训，也可以为无人值守变电站安全、可靠、稳定的运行提供强有力的支持。

二、系统总体设计1.系统功能变电站监控信息考试培训系统主要实现变电站监控信息3d可视化建模单元、监控信息存储单元、监控信息模糊搜索单元、可视化演示单元、手持终端连接单元、培训单元等功能。

维修电工实训考核装置（柜式）参考图片一、概述本装置可完成“电工技术”、“工厂电气控制”、“可编程控制技术”、“变频调速技术”等多门课程的教学实训。

采用标准配电柜为主体，其包含如下资源：电源控制、三相交流电源、可编程控制器（三菱系列）、模拟量模块、编码器、彩色触摸屏、变频器（三菱系列）、控制软件、交流接触器、按钮、指示灯、时间继电器、热继电器、行程开关、电机等。

适用于职业院校及各类职业教育培训机构的培训与考核鉴定。

二、特点1.本装置采用标准配电柜为主体柜，充分利用该柜空间位置，装有电源控制、低压电气器件、 PLC、模拟量模块、变频器、直流调速模块，该配电柜占地面积小，外形美观；2.电气控制线路元器件都装在电气柜内部，配有布线槽、接线端子；通过端子学生可自行接线、布线，具有一定的扩展性；3.技能实训用的控制线路和配套的电机经特殊设计，可模拟实际机床的电气线路；4.具有过压、过流、漏电保护电路，如控制柜出现电源异常使系统电压或电流超过保护电路的极限值时，系统立即切断电源，对人身安全起到一定的保护作用。

三、技术性能1.输入电压：三相四线～380V±10% 50Hz2.工作环境：环境温度范围为-10℃～+40℃相对湿度＜85%（25℃）海拔＜2000m3.装置容量：＜1.5kVA4.外形尺寸：800mm×600mm ×1800mm5.安全保护：设有电压型漏电保护器和电流型漏电保护器（漏电保护动作电流IΔn≤30mA、分断时间≤0.1s）、过压保护、过流保护、过载保护等措施四、控制柜配备（一）柜体左、右柜壁为双层亚光密纹喷塑结构，双面柜门设计，冷轧钢板；结实牢固、美观大方。

柜体后下侧留有电源输入线。

控制柜还设有四个万向轮和四个固定调节机构。

（二）柜门1.主控电源板(1)装有交流电压表、交流电流表和电压指示切换开关各一只，分别用于监视装置电压和负载的大小；(2)通过启、停按钮控制电源的输出，并设有急停按钮，电源的输出还设有短路保护。

电工技能实训与考核装置摘要：1.电工技能实训与考核装置的概述2.电工技能实训与考核装置的技术参数3.电工技能实训与考核装置的基本配置及功能4.电工技能实训与考核装置的应用场景5.电工技能实训与考核装置的优势正文：一、电工技能实训与考核装置的概述电工技能实训与考核装置是一种针对电工技能培训和考核的设备，它可以帮助学生和电工技术人员提高他们的电气操作技能和知识。

这种装置通常根据劳动和社会保障部颁发的考核培训技能内容所列出的电气控制线路而研发，因此，它可以很好地满足电工技能培训和考核的需要。

二、电工技能实训与考核装置的技术参数电工技能实训与考核装置的技术参数主要包括输入电源、工作环境、装置容量、安全保护等方面。

输入电源一般为三相四线制380V10% 50Hz，工作环境温度范围为-5～40，相对湿度为85%，海拔为4。

装置容量为1KVA，安全保护包括漏电动作电流30mA 过流保护、熔断器保护等。

三、电工技能实训与考核装置的基本配置及功能电工技能实训与考核装置采用标准配电柜为主体柜、双面结构，包含电源控制、三相交流电源，直流电源，励磁电源、电枢电源、测量仪表、可编程控制器（三菱系列）、模拟量模块、编码器、彩色触摸屏、变频器（三菱系列）、控制软件、交流接触器等资源。

这些资源可以充分培养学生的实际动手能力，适合当今教育教学中的实训训练。

四、电工技能实训与考核装置的应用场景电工技能实训与考核装置可完成电工技术、工厂电气控制、机床线路控制、可编程控制技术等多门课程的实训，适用于职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。

五、电工技能实训与考核装置的优势电工技能实训与考核装置具有操作简单、实训方便、布局合理、易于扩展升级等优势，能够有效地提高学生的操作技能和知识水平，满足电工技能培训和考核的需要。

电工技能实训考核装置近年来，随着电气设备的广泛应用，电工技能的要求也越来越高。

为了培养和提升电工的实际操作能力，电工技能实训考核装置应运而生。

本文将介绍电工技能实训考核装置的功能、特点以及在电工实训中的作用。

一、功能电工技能实训考核装置是一种用于模拟电工实际操作场景的设备，通过模拟真实的电气系统，对电工的技能进行考核和培训。

它可以模拟各种电气设备的工作状态，如发电机、电动机、开关、保护装置等，让电工在实际操作中进行练习和考核。

二、特点1. 多功能性：电工技能实训考核装置具备多种功能，可以模拟不同电气系统的工作状态，满足不同技能水平电工的培训需求。

2. 安全性：考虑到电气实训中的安全问题，电工技能实训考核装置采用了多种安全措施，如过载保护、漏电保护等，确保电工在实训过程中的人身安全。

3. 可视化：电工技能实训考核装置配备了显示屏和操作界面，可以直观地显示电气系统的工作状态和参数，方便电工进行实际操作和观察。

4. 数据记录：电工技能实训考核装置可以记录电气系统的运行数据，如电流、电压、功率等，以便后续分析和评估电工的操作水平。

三、作用1. 培养实际操作能力：电工技能实训考核装置可以提供真实的电气系统，让电工在模拟实际操作场景中进行练习和考核，培养其实际操作能力。

2. 评估技能水平：通过电工技能实训考核装置的考核，可以客观评估电工的技能水平，为企业或机构提供招聘、晋升和培训的依据。

3. 弥补理论与实践的差距：电工技能实训考核装置可以将电气理论与实际操作相结合，帮助电工更好地理解和应用所学知识，弥补理论与实践之间的差距。

4. 提高工作效率：通过电工技能实训考核装置的实训和培训，电工可以更加熟练地掌握各种电气设备的操作方法和技巧，提高工作效率和质量。

电工技能实训考核装置在电工实训中具有重要的作用。

它不仅可以提高电工的实际操作能力，还可以评估电工的技能水平，弥补理论与实践的差距，提高工作效率。

随着电气设备的不断发展和更新，电工技能实训考核装置也将不断创新和完善，为电工的培训和发展提供更好的支持。

电工技能实训与考核装置摘要：I.引言- 介绍电工技能实训与考核装置的作用II.装置概述- 定义电工技能实训与考核装置- 简述装置的模块化设计III.装置配置与功能- 电源控制模块- 三相交流电源模块- 直流电源模块- 励磁电源模块- 电枢电源模块- 测量仪表模块- 可编程控制器模块- 模拟量模块- 编码器模块- 彩色触摸屏模块- 变频器模块- 控制软件模块- 交流接触器模块- 实训模块配置IV.实训内容- 电工仪表实训- 电工接线工艺实训- 电子电路实训- 电工照明配电实训- 电力拖动实训- 单片机实训- PLC 综合训练- 变频调速实训- 触电急救实训- 安全消防实训V.适用范围与评价- 适用人群与机构- 教学培训效果评价正文：电工技能实训与考核装置是一种教学设备，旨在帮助学生掌握电工技能，熟悉电路控制原理，并能够进行实际操作。

该装置采用模块化设计，可以根据不同的实训考核内容配置相应的实训模块，方便实用。

电工技能实训与考核装置主要包括电源控制模块、三相交流电源模块、直流电源模块、励磁电源模块、电枢电源模块、测量仪表模块、可编程控制器模块、模拟量模块、编码器模块、彩色触摸屏模块、变频器模块、控制软件模块、交流接触器模块等。

这些模块组合起来，形成一个完整的实训体系，可以满足各种实训需求。

通过电工技能实训与考核装置，学生可以进行电工仪表实训、电工接线工艺实训、电子电路实训、电工照明配电实训、电力拖动实训、单片机实训、PLC 综合训练、变频调速实训、触电急救实训、安全消防实训等内容。

这些实训内容涵盖了电工技术的各个方面，可以帮助学生全面掌握电工技能。

适用范围方面，电工技能实训与考核装置广泛适用于职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。

使用该装置进行实训，能够有效提高学生的实际操作能力，培养学生的实践技能，为学生的就业和职业发展打下坚实的基础。

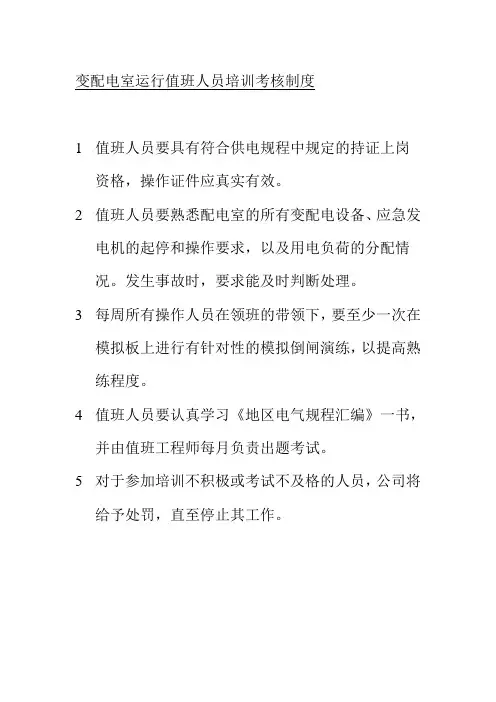

变配电室运行值班人员培训考核制度
1值班人员要具有符合供电规程中规定的持证上岗资格，操作证件应真实有效。

2值班人员要熟悉配电室的所有变配电设备、应急发电机的起停和操作要求，以及用电负荷的分配情况。

发生事故时，要求能及时判断处理。

3每周所有操作人员在领班的带领下，要至少一次在模拟板上进行有针对性的模拟倒闸演练，以提高熟练程度。

4值班人员要认真学习《地区电气规程汇编》一书，并由值班工程师每月负责出题考试。

5对于参加培训不积极或考试不及格的人员，公司将给予处罚，直至停止其工作。

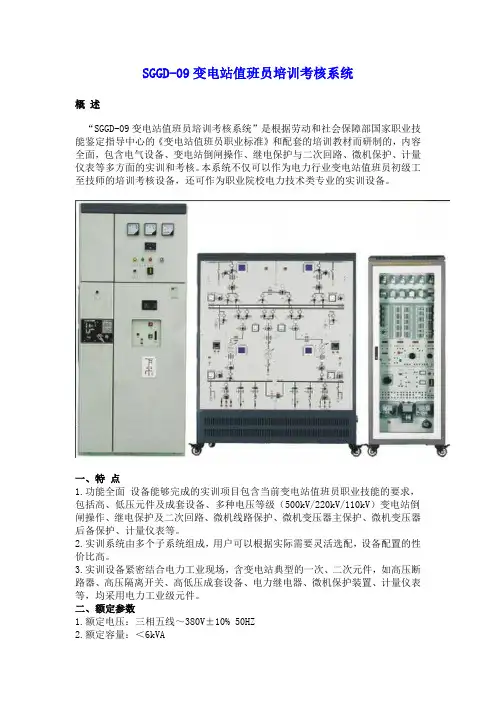

SGGD-09变电站值班员培训考核系统概述“SGGD-09变电站值班员培训考核系统”是根据劳动和社会保障部国家职业技能鉴定指导中心的《变电站值班员职业标准》和配套的培训教材而研制的，内容全面，包含电气设备、变电站倒闸操作、继电保护与二次回路、微机保护、计量仪表等多方面的实训和考核。

本系统不仅可以作为电力行业变电站值班员初级工至技师的培训考核设备，还可作为职业院校电力技术类专业的实训设备。

一、特点1.功能全面设备能够完成的实训项目包含当前变电站值班员职业技能的要求，包括高、低压元件及成套设备、多种电压等级（500kV/220kV/110kV）变电站倒闸操作、继电保护及二次回路、微机线路保护、微机变压器主保护、微机变压器后备保护、计量仪表等。

2.实训系统由多个子系统组成，用户可以根据实际需要灵活选配，设备配置的性价比高。

3.实训设备紧密结合电力工业现场，含变电站典型的一次、二次元件，如高压断路器、高压隔离开关、高低压成套设备、电力继电器、微机保护装置、计量仪表等，均采用电力工业级元件。

二、额定参数1.额定电压：三相五线～380V±10% 50HZ2.额定容量：＜6kVA3.工作环境：环境温度-5℃～+40℃相对湿度＜85%(25℃) 海拔＜4000m三、系统配置1.变电站倒闸操作实训系统功能及配置方式与“SGGD-09变电站值班员培训考核系统”基本相同2. 电力系统微机保护综合实训装置功能及配置方式与SGDL-01电力系统微机保护综合实训装置基本相同3.继电保护与二次回路实训柜（1）电力继电器电磁型电流继电器、电磁型电压继电器、电磁型时间继电器、电磁型中间继电器、静态信号继电器、电磁型差动继电器等多种典型电力继电器（2）仪表数字式真有效值交流电压、电流表；数字式直流电压、电流表、数字式电秒表（3）交直流电源实训柜装设单相10A带漏电保护空开交流可调电源：AC0～230V/3A连续可调电源一路，具有短路保护交流低压电源：AC220V/2A交流电源一路，具有短路保护直流可调电源：DC0～230V/3A连续可调电源一路，具有短路保护（4）实训接线板完成整组继电保护接线实训项目及故障排查考核项目（5）其它元件完成实训项目所需的配套元件，如控制开关、灯光音响信号指示、大功率可调电阻等4.计量仪表实训柜（1）互感器含电流互感器、电压互感器（2）计量仪表单相有功电能表、三相有功电能表、三相无功电能表（3）配电盘实训面板以及完成实训所需的其它元件5.高、低压元件及成套设备（此项用户选配，出厂标准配置中不含）此套设备根据用户实际需要配置，高压元件及成套设备推荐使用35kV或10kV等级设备，由于可选择种类很多，故此项内容适合用户根据自身实际需求自行购买或由本公司代购。

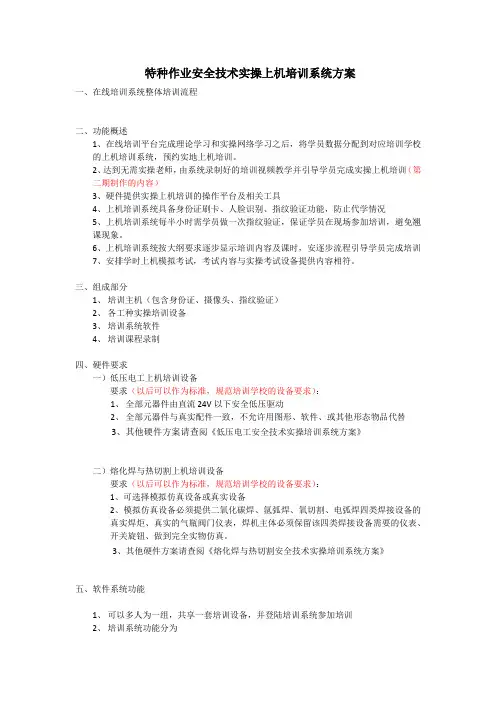

特种作业安全技术实操上机培训系统方案一、在线培训系统整体培训流程二、功能概述1、在线培训平台完成理论学习和实操网络学习之后，将学员数据分配到对应培训学校的上机培训系统，预约实地上机培训。
