组态软件MCGS的应用

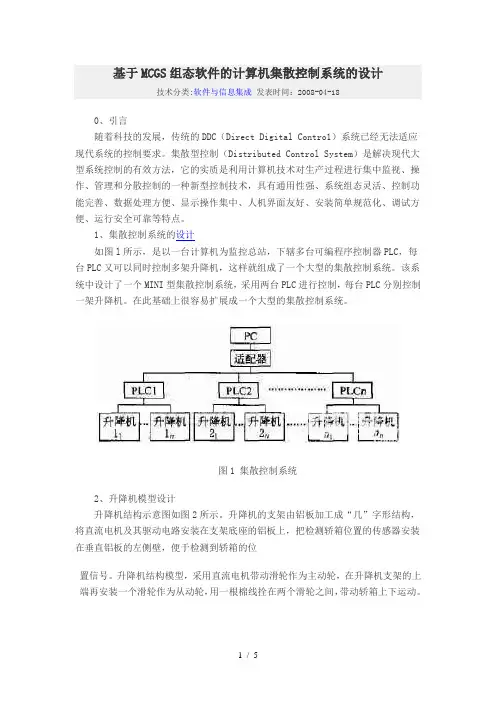

1 / 5 基于MCGS组态软件的计算机集散控制系统的设计

技术分类:软件与信息集成 发表时间：2008-04-18

0、引言

随着科技的发展，传统的DDC（Direct Digital Contro1）系统已经无法适应现代系统的控制要求。集散型控制（Distributed Control System）是解决现代大型系统控制的有效方法，它的实质是利用计算机技术对生产过程进行集中监视、操作、管理和分散控制的一种新型控制技术，具有通用性强、系统组态灵活、控制功能完善、数据处理方便、显示操作集中、人机界面友好、安装简单规范化、调试方便、运行安全可靠等特点。

1、集散控制系统的设计

如图l所示，是以一台计算机为监控总站，下辖多台可编程序控制器PLC，每台PLC又可以同时控制多架升降机，这样就组成了一个大型的集散控制系统。该系统中设计了一个MINI型集散控制系统，采用两台PLC进行控制，每台PLC分别控制一架升降机。在此基础上很容易扩展成一个大型的集散控制系统。

图1 集散控制系统

2、升降机模型设计

升降机结构示意图如图2所示。升降机的支架由铝板加工成“几”字形结构，将直流电机及其驱动电路安装在支架底座的铝板上，把检测轿箱位置的传感器安装在垂直铝板的左侧壁，便于检测到轿箱的位

置信号。升降机结构模型，采用直流电机带动滑轮作为主动轮，在升降机支架的上端再安装一个滑轮作为从动轮，用一根棉线拴在两个滑轮之间，带动轿箱上下运动。 2 / 5

图2 升降机结构示意图

3、PLC对升降机的控制

该设计利用可编程控制器FX2N[1，21，考虑到只设计了外呼叫信号，升降机运行规则如下（以三层为例）：

当轿箱停于一层或二层时，按三层呼叫按钮，则轿箱上升至三层限位开关停止。

当轿箱停于三层或二层时，按一层呼叫按钮，则轿箱下降至一层限位开关停止。

当轿箱停于一层时，按二层呼叫按钮，则轿箱上升至二层限位开关停止。

MCGS组态软件介绍

首先，MCGS组态软件具有灵活的人机界面设计功能。用户可以通过简单的拖拽操作，将按钮、开关、图表等工控元素放置在界面上，并通过连接不同元素，实现数据显示、功能控制等操作。针对不同行业和应用需求，MCGS提供了丰富的图形库和样式库，用户可以根据实际需求自由选择，并可以自定义样式和图形。

其次，MCGS组态软件支持多种数据采集方式。它可以与PLC、DCS、仪器仪表等设备进行连接，实时采集和监控数据。不仅如此，MCGS还支持与数据库、MES系统等进行数据交互，实现数据的存储、查询和分析。通过数据采集功能，用户可以实时了解设备运行状况，及时发现并解决问题。

MCGS组态软件还具有强大的报警功能。它可以对设备状态和数据进行实时监测，一旦发现异常情况，就会自动触发报警机制，向操作人员发送报警信息，以便及时处理。并且，MCGS支持多种报警方式，包括声音、闪烁、弹窗等，用户可以根据实际需求自定义报警方式。此外，MCGS还可以对报警信息进行记录和分析，以便后期查阅和分析。

另外，MCGS组态软件还具有强大的历史数据查询功能。它可以对采集到的数据进行存储和管理，用户可以通过界面直接查询历史数据，也可以通过编写SQL语句定制查询条件。而且，MCGS还可以将历史数据以图表、报表等形式展示，帮助用户直观了解数据变化趋势和分析数据关联性。

除了上述功能外，MCGS组态软件还支持远程访问和控制。用户可以通过局域网或互联网连接到远程设备，并进行监控和控制操作。通过远程访问功能，用户可以实现对设备的随时随地的监控和维护，提高工作效率和降低成本。

总结起来，MCGS组态软件是一款功能强大的工业自动化软件，拥有灵活的人机界面设计、多样的数据采集方式、强大的报警功能、丰富的历史数据查询功能和便捷的远程访问功能。它可以帮助用户快速构建稳定可靠的工控系统，并提高生产效率和降低生产成本。无论是在制造业、能源行业还是交通运输等领域，MCGS都能够发挥重要的作用，为用户提供良好的工控体验。

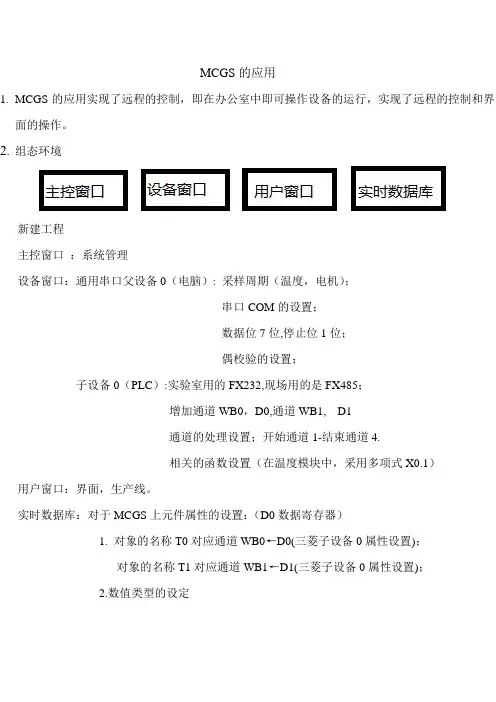

MCGS的应用

1. MCGS的应用实现了远程的控制，即在办公室中即可操作设备的运行，实现了远程的控制和界面的操作。

2. 组态环境

新建工程

主控窗口 ：系统管理

设备窗口：通用串口父设备0（电脑）: 采样周期（温度，电机）；

串口COM的设置；

数据位7位,停止位1位；

偶校验的设置；

子设备0（PLC）:实验室用的FX232,现场用的是FX485；

增加通道WB0，D0,通道WB1, D1

通道的处理设置；开始通道1-结束通道4.

相关的函数设置（在温度模块中，采用多项式X0.1）

用户窗口：界面，生产线。

实时数据库：对于MCGS上元件属性的设置：（D0数据寄存器）

1. 对象的名称T0对应通道WB0←D0(三菱子设备0属性设置)；

对象的名称T1对应通道WB1←D1(三菱子设备0属性设置)；

2.数值类型的设定

第２４卷第５期　

２　０　１　０年９月　长沙大学学报　

ＪＯＵＲＮＡＬ　ＯＦ　ＣＨＡＮＧＳＨＡ　ＵＮＩＶＥＲＳＩＴＹ　Ｖｏ１．２４　ＮＯ．５　

Ｓｅｐ．２　０　１　０　

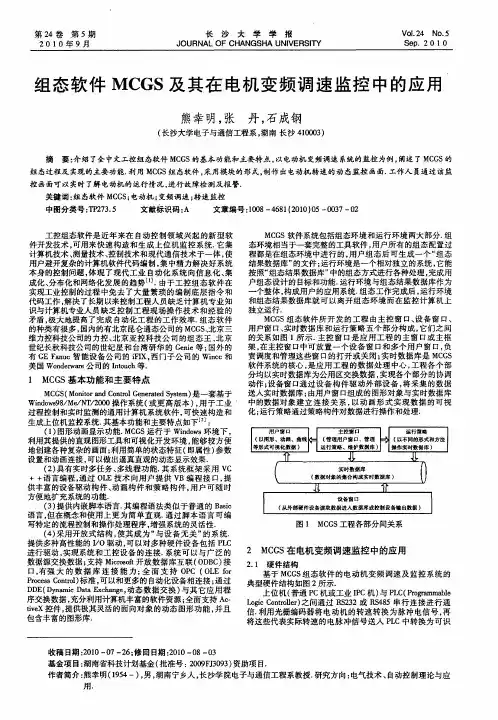

组态软件ＭＣＧＳ及其在电机变频调速监控中的应用　

熊幸明，张　丹，石成钢　

（长沙大学电子与通信工程系，湖南长沙４１０００３）　

摘要：介绍了全中文工控组态软件ＭＣＧＳ的基本功能和主要特点，以电动机变频调速系统的监控为例，阐述了ＭＣＧＳ的　

组态过程及实现的主要功能．利用ＭＣＧＳ组态软件，采用模块的形式，制作出电动机转速的动态监控画面．工作人员通过该监　

控画面可以实时了解电动机的运行情况，进行故障检测及报警．　

关键词：组态软件ＭＣＧＳ；电动机；变频调速；转速监控　

中图分类号：ＴＰ２７３．５　文献标识码：Ａ　文章编号：１００８—４６８１（２０１０）０５—００３７—０２　

工控组态软件是近年来在自动控制领域兴起的新型软　

件开发技术，可用来快速构造和生成上位机监控系统．它集　计算机技术、测量技术、控制技术和现代通信技术于一体，使　

用户避开复杂的计算机软件代码编制，集中精力解决好系统　本身的控制问题，体现了现代工业自动化系统向信息化、集　

成化、分布化和网络化发展的趋势…．由于工控组态软件在　

实现工业控制的过程中免去了大量繁琐的编制底层指令和　代码工作，解决了长期以来控制工程人员缺乏计算机专业知　

识与计算机专业人员缺乏控制工程现场操作技术和经验的　矛盾，极大地提高了完成自动化工程的工作效率．组态软件　

的种类有很多，国内的有北京昆仑通态公司的ＭＣＧＳ、北京三　维力控科技公司的力控、北京亚控科技公司的组态王、北京　世纪长秋科技公司的世纪星和台湾研华的Ｇｅｎｉｅ等；国外的　

有ＧＥ　Ｆａｎｕｅ智能设备公司的ｉＦＩＸ，西门子公司的Ｗｉｎｃｅ和　美国Ｗｏｎｄｅｒｗａｒｅ公司的Ｉｎｔｏｕｃｈ等．　

１　ＭＣＧＳ基本功能和主要特点　

ＭＣＧＳ（Ｍｏｎｉｔｏｒ　ａｎｄ　Ｃｏｎｔｒｏｌ　Ｃ￣ｎｅｍｔｅｄ　Ｓｙｓｔｅｍ）是一套基于　Ｗｉｎｄｏｗｓ９８／Ｍｅ／ＮＴ／２０００操作系统（或更高版本），用于工业
