矿热炉技术标准

33000矿热炉的参数

矿热炉是一种用于冶金、化工等领域的重要设备，用于对矿石等原料进行加热处理，以提取金属、融化、精炼和烧结等工艺。下面，我将介绍矿热炉的一些常见参数。

1.熔炉类型：

矿热炉有很多不同的类型，包括电阻炉、燃烧器炉、感应炉等。根据矿热炉的用途和需求，选择适合的熔炉类型非常重要。

2.外形尺寸：

矿热炉的外形尺寸根据具体的生产需求而定，常见的尺寸包括炉身高度、直径等。这些参数决定了炉内容量和物料处理能力。

3.加热方式：

矿热炉的加热方式通常有电加热、燃烧加热和感应加热等。不同的加热方式对应不同的能源消耗和加热效果。

4.电源参数： 对于电加热矿热炉，电源参数包括电压、频率、功率等。这些参数决定了炉子的电能消耗和供应需求。

5.燃烧器参数：

对于燃烧器矿热炉，燃烧器参数包括燃烧器类型、燃料类型、燃烧能力等。这些参数决定了炉子的燃烧效率和产能。

6.进料方式：

矿热炉的进料方式根据物料特性和工艺需求而定，常见的进料方式有上料式、倾倒式、回转式等。

7.出料方式：

矿热炉的出料方式根据物料处理工艺和设备布局而定，常见的出料方式有底吹式、倾吐式等。

8.控制系统：

矿热炉的控制系统包括温度控制、压力控制、流量控制等。良好的控制系统可以确保炉子的稳定运行和产品质量。

9.物料处理能力： 矿热炉的物料处理能力是指在给定的工艺条件下，炉子一定时间内处理的物料数量。物料处理能力决定了炉子的生产效率和产能。

10.能源消耗：

矿热炉的能源消耗是指在一定操作条件下，炉子用于加热物料所需的能量。降低能源消耗是提高炉子能效的重要目标之一。

11.热能利用率：

矿热炉的热能利用率是指炉子用于加热物料的热能与燃烧或电能输入的比值。提高热能利用率可以有效降低能源消耗。

12.安全性能：

矿热炉的安全性能是指设备在正常操作和异常情况下是否能够保持安全运行。合理的设计和安全设备可以提高设备的安全性。

以上是关于矿热炉的一些常见参数的介绍。矿热炉作为冶金和化工等领域的重要设备，其参数的选择和优化对于产品质量和生产效率都有着重要的影响。因此，在进行矿热炉选择和设计时，需要综合考虑参数之间的关系，以满足客户的需求和要求。

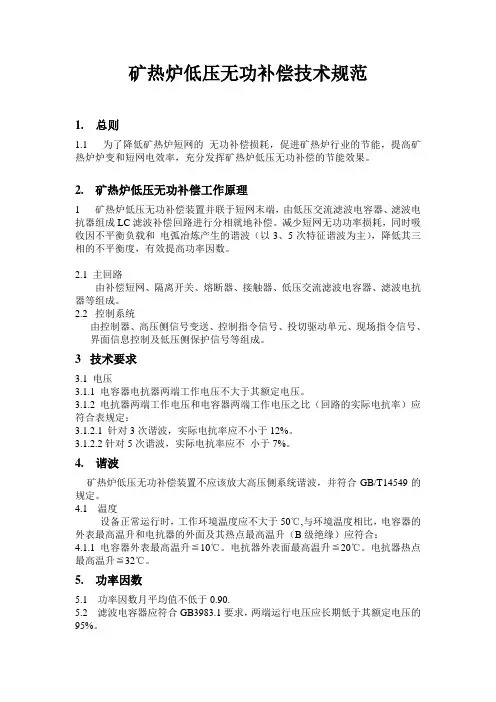

矿热炉低压无功补偿技术规范

1. 总则

1.1 为了降低矿热炉短网的 无功补偿损耗，促进矿热炉行业的节能，提高矿热炉炉变和短网电效率，充分发挥矿热炉低压无功补偿的节能效果。

2. 矿热炉低压无功补偿工作原理

1 矿热炉低压无功补偿装置并联于短网末端，由低压交流滤波电容器、滤波电抗器组成LC滤波补偿回路进行分相就地补偿。减少短网无功功率损耗，同时吸收因不平衡负载和 电弧冶炼产生的谐波（以3、5次特征谐波为主），降低其三相的不平衡度，有效提高功率因数。

2.1 主回路

由补偿短网、隔离开关、熔断器、接触器、低压交流滤波电容器、滤波电抗器等组成。

2.2 控制系统

由控制器、高压侧信号变送、控制指令信号、投切驱动单元、现场指令信号、界面信息控制及低压侧保护信号等组成。

3 技术要求

3.1 电压

3.1.1 电容器电抗器两端工作电压不大于其额定电压。

3.1.2 电抗器两端工作电压和电容器两端工作电压之比（回路的实际电抗率）应符合表规定：

3.1.2.1 针对3次谐波，实际电抗率应不小于12%。

3.1.2.2针对5次谐波，实际电抗率应不 小于7%。

4. 谐波

矿热炉低压无功补偿装置不应该放大高压侧系统谐波，并符合GB/T14549的规定。

4.1 温度

设备正常运行时，工作环境温度应不大于50℃,与环境温度相比，电容器的

外表最高温升和电抗器的外面及其热点最高温升（B级绝缘）应符合：

4.1.1 电容器外表最高温升≦10℃。电抗器外表面最高温升≦20℃。电抗器热点最高温升≦32℃。

5. 功率因数

5.1 功率因数月平均值不低于0.90.

5.2 滤波电容器应符合GB3983.1要求，两端运行电压应长期低于其额定电压的

95%。 5.3 滤波电抗器应符合GB10229要求，两端运行电压应长期低于其额定电压的

95%。

5.4 接触器其支路投切涌流应不大于额定电流的2倍，在现场供电电压波动、磁场或其它干扰时应可靠投切，不能产生跳动和误动。

一、12500‎kVA矿热‎炉主要技术‎规格和技术‎参数

序号 名 称 单 位 参 数 备 注

1 变压器额定‎容量 kVA 12500‎

2 变压器一次‎电压 kV 35

3 变压器二次‎额定电压 V 138

4 变压器二次‎额定电流 A 52300‎

5 电极直径（碳素电极） mm Φ1020‎

6 炉膛直径 mm Φ6000‎

7 炉膛深度 mm 2300

8 炉壳直径 mm Φ7800‎

9 炉壳高度 mm 4600

10 电极极心圆‎直径 mm Φ2600‎±100

11 出铁口数量‎/夹角 2/140°

12 矮烟罩直径‎/高度 mm/mm Φ8400‎/2000

13 电极行程 mm 1200

14 电极升降速‎度 M/min 0.5

15 自然功率因‎素 COSΦ‎≥0.85

16 电极铜瓦数‎量 块/根 8

17 冷却水用量‎ t/h 250

18 冷却水压力‎ MPa 0.3

19 液压系统压‎力 MPa 8

二、成套设备及‎投资概算：

1、主体电气部‎分

1.高压柜 3台

2.低压（PLC）控制柜 1套

3.电缆及炉内‎管线（炉内低压侧‎） 1套

4.变压器（5500K‎VA） 3台

2、主体机械部‎分

1.炉壳（包括炉底工‎字钢） 1套

2.炉衬 1套

3.炉罩（包括内壁耐‎火材料） 1套

4.烟囱

5.炉口排烟系‎统（含排烟风机‎） 1套

6.短网

水冷铜管 1套

水冷补偿器‎ 1套

水冷电缆 1套

锻造铜瓦 1套

铜排等附件‎ 1套

7.把持器

压力环 3个

保护套（1Cr18‎Ni9Ti‎） 3套

把持筒（部分1Cr‎18Ni9‎Ti） 3套

导向装置 1套

辅助材料 3套

绝缘材料 3套

8.液压块式抱‎闸

9.液压系统（油缸、油箱、阀体等）

10.冷却水系统‎（主车间内）

11.钢平台

12.电极糊平台‎

13.密封装置

3、辅助设备

1.出铁系统

穿烧器 2套

33000KVA矿热电炉厂设计思路及主体设备框架简述

一.产品品种标准及原材料技术条件：1.1、产品品种、标准设计主要考虑生产 锰系铁合金。以锰硅合金，高碳锰铁为主，将来兼具中低碳锰铁生产。1.2、产品 标准为：锰硅合金GB/T4008——1996 具体例表略
