传导干扰解决方法

开关电源传导干扰分析与整改

开关电源是现代电子设备中广泛应用的一种电源类型。开关电源具有效率高、体积小、重量轻等优点，已经成为现代电子设备的首选电源类型。然而，开关电源也存在一定的问题，其中传导干扰问题是一个需要重视的问题，下面我们来谈谈开关电源传导干扰分析与整改的问题。

1、开关电源的传导干扰问题

开关电源通过高频开关管使AC电源变成高频交流电源，再通过整流、滤波、稳压等电路将高频交流电源变成DC电源，这个过程中，电路中的开关管、滤波电容、稳压电路等部件会产生电磁干扰，干扰的频率范围大致在几十kHz到几百MHz之间，这些干扰信号会以电磁波的形式传播到其他电路中，从而影响电路的正常工作。

传导干扰主要是通过电源线、信号线等物理连接传播的，对同一信号线上的电路产生干扰，影响信号的传输质量，甚至影响电路的工作稳定性。同时，也会通过制成工艺、线路布局等方式产生辐射干扰，对周围的其他电路产生干扰。

2、开关电源传导干扰的来源

（1）开关管

开关电源中的开关管是主要产生传导干扰的元件之一，开关管在工作时会产生大量的高频脉冲信号，这些脉冲信号会通过电源线、信号线等物理连接透传到其他电路中，引起电路的干扰。

（2）电容

开关电源中的滤波电容和稳压电容也会产生较强的传导干扰信号，电容充放电时会产生电流脉冲，这些脉冲又会产生磁场和电场，从而影响周围电路的稳定性。

（3）线路布局

线路布局的不合理也是开关电源产生传导干扰的原因之一，线路长度过长，线路走向交错等都会导致干扰的产生和传输。

3、开关电源传导干扰的整改措施

（1）优化开关管的选择

开关电源的开关管是干扰主要源之一，优化选择开关管可以减少干扰的产生。例如采用低压降MOSFET、反平行二极管、优化的开关频率等方式可以有效减少开关管产生的干扰。

（2）采用滤波器和稳压器

开关电源中采用滤波器和稳压器，可以有效地减少电容充放电产生的干扰信号。滤波器和稳压器可以将高频脉冲信号转换为连续的直流电源，在一定程度上减小了干扰的传输。

，｜＝：０，＿，，、，ＵＬＵ口ｙ＆ＭＡ尺ＫＥ丁　

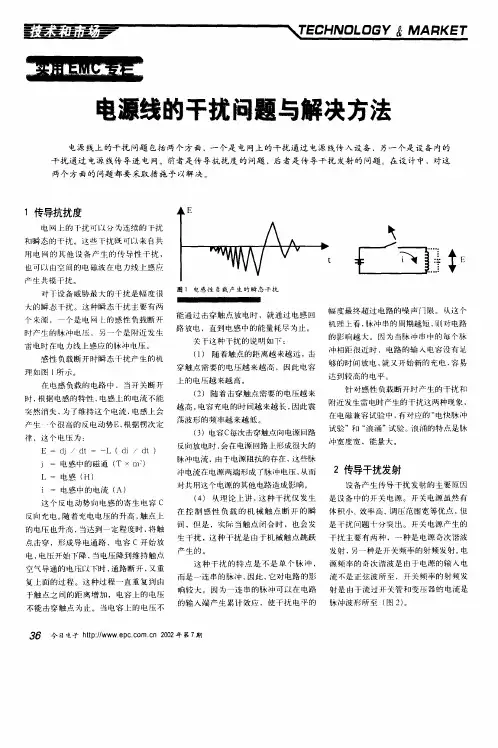

电澡线　千拔　题与解决方法　

电源线上的干扰问题包括两个方面，一个是电网上的干扰通过电源线传入设备，另一个是设备内的　干扰通过电源线传导进电网。前者是传导抗扰度的问题，后者是传导干扰发射的问题。在设计中，对这　两个方面的问题都要采取措施予以解决。　１传导抗扰度　电网上的下扰可以分为连续的］二扰　和瞬态的干扰。这些下扰既可以来自共　用电网的其他设备产生的传导性干扰，　也可以由空间的电磁波在电力线上感应　产生共模ｆ扰。　对丁设备威胁最大的干扰是幅度很　大的瞬态干扰。这种瞬态干扰主要有两　个来源，一个是电网Ｌ的感性负载断开　时产生的脉冲电压，另一个是附近发生　雷电时在电力线上感应的脉冲电压。　感性负载断开时瞬态干扰产生的机　理如图１所示。　任电感负载的电路中，当开关断开　时，根据电感的特性，电感上的电流不能　突然消失，为了维持这个电流，电感上会　产生…个很高的反电动势Ｅ，根据楞次定　律，这个电压为：　Ｅ＝ｄｊ／ｄｔ＝一Ｌ（ｄｉ／ｄｔ）　ｊ＝电感中的磁通（Ｔ×ｎ１：）　Ｌ＝电感（Ｈ）　ｉ＝电感中的电流（Ａ）　这个反电动势向电感的寄生电容Ｃ　反向充电。随着充电电压的升高，触点上　的电压也升高，当达到一定程度时，将触　点击穿，形成导电通路，电容Ｃ开始放　电，电压开始下降，当电压降到维持触点　空气导通的电压以下时，通路断开，又重　复上面的过程。这种过程一直重复到由　于触点之间的距离增加，电容上的电压　不能击穿触点为止。当电容上的电压不　Ｅ　／＾＼人　Ｗ　图１电感性负载产生的瞬态干扰　能通过击穿触点放电时，就通过电感回　路放电，直到电感中的能量耗尽为止。　关于这种干扰的说明如下：　（１）随着触点的距离越来越远，击　穿触点需要的电压越来越高，因此电容　上的电压越来越高。　（２）随着击穿触点需要的电压越来　越高，电容充电的时间越来越长，因此震　荡波形的频率越来越低。　（３）电容Ｃ每次击穿触点向电源回路　反向放电时，会在电源回路上形成很大的　脉冲电流，由于电源阻抗的存在，这些脉　冲电流在电源两端形成了脉冲电压，从而　对共用这个电源的其他电路造成影响。　（４）从理论上讲，这种干扰仅发生　在控制感性负载的机械触点断开的瞬　间，但是，实际当触点闭合时，也会发　生干扰，这种干扰是由于机械触点跳跃　产生的。　这种干扰的特点是不是单个脉冲，　而是一连串的脉冲，因此，它对电路的影　响较大。因为一连串的脉冲可以在电路　的输入端产生累计效应，使干扰电平的　３６　今日电子ｈｔｔｐ：ｌｌｗｗｗ　ｅｐｃ．ｃｏｍ．ｃｎ　２００２年第７期　‘　十Ｅ　…　◆　

如何解决电磁波的干扰问题？

在我们的日常生活和工作中，电磁波无处不在。从手机、电视、电脑到微波炉、无线路由器等，这些设备在为我们带来便利的同时，也可能会产生电磁波干扰问题。电磁波干扰不仅会影响电子设备的正常运行，还可能对我们的健康造成潜在威胁。那么，如何有效地解决电磁波的干扰问题呢？

首先，我们需要了解电磁波干扰产生的原因。电磁波干扰主要有两种类型：传导干扰和辐射干扰。传导干扰是指电磁波通过电源线、信号线等导体传播，从而影响其他设备的正常工作。辐射干扰则是指电磁波通过空间辐射的方式对其他设备产生影响。

造成电磁波干扰的因素众多。电子设备的内部电路设计不合理，如电源滤波不良、布线不规范等，都可能导致电磁波泄漏。此外，多个电子设备在近距离内同时工作，其电磁波频谱相互重叠，也容易引发干扰。环境中的电磁噪声，如高压电线、变电站等，也可能对周围的电子设备造成干扰。

针对这些原因，我们可以采取一系列措施来解决电磁波干扰问题。

优化电子设备的电路设计是一个重要的环节。在设备的研发和生产过程中，工程师应采用合理的电源滤波电路，减少电源中的纹波和噪声。同时，规范布线，避免信号线和电源线相互交叉，以降低电磁耦合。对于高频电路，应采用屏蔽措施，如使用金属屏蔽罩，将敏感电路与外界电磁环境隔离。

合理的设备布局和布线也能有效减少电磁波干扰。在家庭和办公环境中，应尽量避免将多个电子设备密集地放置在一起。特别是对于容易产生较强电磁波的设备，如微波炉、无线路由器等，应与其他敏感设备保持一定的距离。在布线方面，电源线和信号线应分开敷设，避免平行走线，以减少电磁耦合。

使用电磁屏蔽材料是解决电磁波干扰的有效手段之一。电磁屏蔽材料可以反射或吸收电磁波，从而阻止其传播。例如，在一些对电磁环境要求较高的场所，如实验室、医院等，可以使用金属屏蔽网、屏蔽玻璃等材料来构建屏蔽室，以保护内部设备不受外界电磁波的干扰。对于一些小型电子设备，也可以使用金属外壳来提供一定程度的电磁屏蔽。

２０１１年（第３３卷）第４期　汽车工程　Ａｕｔｏｍｏｔｉｖｅ　Ｅｎｇｉｎｅｅｒｉｎｇ　

２０１１０７３　

汽车电子电气设备的传导干扰试验方法的研究　

黄雪梅　，廖瑞金　，赖志达　，李彪　（１．重庆大学高电压与电工新技术教育部重点实验室，重庆４０００４４；２．汽车噪声振动和安全技术国家重点实验室，重庆４０００３９）　

［摘要］　根据国标ＧＢ／Ｔ２１４３７．２—２００８和ＧＢ１８６５５－－２００２的要求，以汽车暖风电机为被测装备，对汽车电子　电气设备的瞬态传导发射、连续传导发射和传导抗干扰试验方法进行系统研究，搭建试验平台进行试验，并对试验　结果进行分析和评估。　关键词：汽车电子电气设备；瞬态传导发射；连续传导发射；传导抗干扰；试验方法　

Ａ　Ｓｔｕｄｙ　ｏｎ　ｔｈｅ　Ｃｏｎｄｕｃｔｅｄ　Ｉｎｔｅｒｆｅｒｅｎｃｅ　Ｔｅｓｔ　Ｍｅｔｈｏｄ　ｆｏｒ　Ａｕｔｏｍｏｔｉｖｅ　Ｅｌｅｃｔｒｉｃａｌ／ｅｌｅｃｔｒｏｎｉｃ　Ｓｕｂ—ａｓｓｅｍｂｌｉｅｓ　

Ｈｕａｎｇ　Ｘｕｅｍｅｉ　，Ｌｉａｏ　Ｒｕｉｊｉｎ　，Ｌａｉ　Ｚｈｉｄａ　＆Ｌｉ　Ｂｉａｏ。　１．Ｃｈｏｎｇｑｉｎｇ　Ｕｎｉｖｅｒｓｉｔｙ，Ｋｅｙ　Ｌａｂ　ｏｆ　Ｈｉｇｈ　Ｖｏｌｔａｇｅ　Ｅｎｇｉｎｅｅｒｉｎｇ　ａｎｄ　Ｅｌｅｃｔｒｉｃａｌ　Ｎｅｗ　Ｔｅｃｈｎｏｌｏｇｙ，Ｍｉｎｉｓｔｒｙ　ｏｆ　Ｅｄｕｃａｔｉｏｎ，Ｃｈｏｎｇｑｉｎｇ　４０００４４　２．Ｓｔａｔｅ　Ｋｅｙ　Ｌａｂｏｒａｔｏｒｙ　ｏｆ　Ｖｅｈｉｃｌｅ　ＮｖＨ　ａｎｄ　Ｓａｆｅｔｙ　Ｔｅｃｈｎｏｌｏｇｙ．Ｃｈｏｎｇｑｉｎｇ　４０００３９　

ｆ　Ａｂｓｔｒａｃｔ】　Ａｃｃｏｒｄｉｎｇ　ｔｏ　ｔｈｅ　ｒｅｑｕｉｒｅｍｅｎｔｓ　ｏｆ　ｎａｔｉｏｎａｌ　ｓｔａｎｄａｒｄｓ　ＧＢ／　１４３７．２—２００８　ａｎｄ　ＧＢ１８６５５—　２００２，ｔｈｅ　ｔｅｓｔ　ｍｅｔｈｏｄｓ　ｏｆ　ｔｒａｎｓｉｅｎｔ　ｃｏｎｄｕｃｔｅｄ　ｅｍｉｓｓｉｏｎｓ，ｃｏｎｔｉｎｕｏｕｓ　ｃｏｎｄｕｃｔｅｄ　ｅｍｉｓｓｉｏｎｓ　ａｎｄ　ｃｏｎｄｕｃｔｅｄ　ｉｍｍｕｎｉｔｙ　ｆ０ｒ　ａｕｔｏｍｏｔｉｖｅ　ｅｌｅｃｔｒｉｃａｌ／ｅｌｅｃｔｒｏｎｉｃ　ｓｕｂ—ａｓｓｅｍｂｌｉｅｓ　ａｒｅ　ｓｔｕｄｉｅｄ　ｗｉｔｈ　ｈｅａｔｅｒ　ｍｏｔｏｒ　ａｓ　ｔｈｅ　ｄｅｖｉｃｅ　ｕｎｄｅｒ　ｔｈｅ　ｔｅｓｔ．Ｔｅｓｔ　ｒｉｇｓ　ａｒｅ　ｃｏｎｓｔｒｕｃｔｅｄ　ａｎｄ　ｔｅｓｔｓ　ａｒｅ　ｐｅｒｆｏｒｍｅｄ　ｗｉｔｈ　ｔｈｅ　ｒｅｓｕｌｔｓ　ｏｆ　ｔｅｓｔｓ　ａｎａｌｙｚｅｄ　ａｎｄ　ｅｖａｌｕａｔｅｄ．　Ｋｅｙｗｏｒｄｓ：ａｕｔｏｍｏｔｉｖｅ　ｅｌｅｃｔｒｉｃａｌ／ｅｌｅｃｔｒｏｎｉｃ　ｓｕｂ－ａｓｓｅｍｂｌｉｅｓ；ｔｒａｎｓｉｅｎｔ　ｃｏｎｄｕｃｔｅｄ　ｅｍｉｓｓｉｏｎｓ；ｃｏｎｔｉｎｕｏｕｓ　ｃｏｎｄｕｃｔｅｄ　ｅｍｉｓｓｉｏｎｓ；ｃｏｎｄｕｃｔｅｄ　ｉｍｍｕｎｉｔｙ；ｔｅｓｔ　ｍｅｔｈｏｄ
