硬质合金的硬度

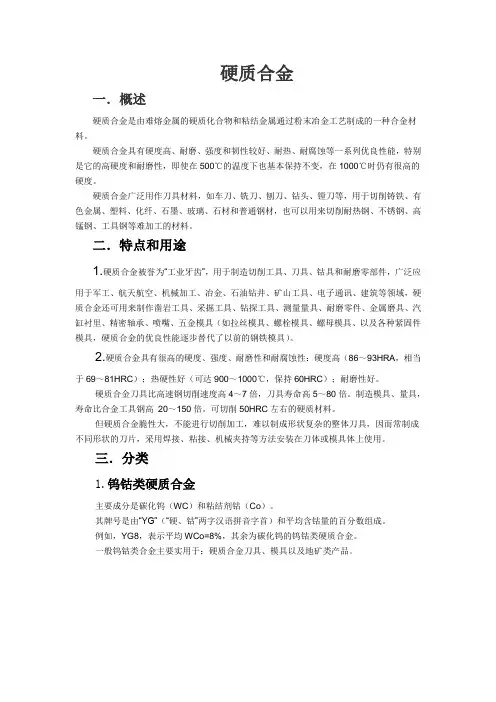

硬质合金

一．概述

硬质合金是由难熔金属的硬质化合物和粘结金属通过粉末冶金工艺制成的一种合金材料。

硬质合金具有硬度高、耐磨、强度和韧性较好、耐热、耐腐蚀等一系列优良性能，特别是它的高硬度和耐磨性，即使在500℃的温度下也基本保持不变，在1000℃时仍有很高的硬度。

硬质合金广泛用作刀具材料，如车刀、铣刀、刨刀、钻头、镗刀等，用于切削铸铁、有色金属、塑料、化纤、石墨、玻璃、石材和普通钢材，也可以用来切削耐热钢、不锈钢、高锰钢、工具钢等难加工的材料。

二．特点和用途

1.硬质合金被誉为“工业牙齿”，用于制造切削工具、刀具、钴具和耐磨零部件，广泛应用于军工、航天航空、机械加工、冶金、石油钻井、矿山工具、电子通讯、建筑等领域，硬质合金还可用来制作凿岩工具、采掘工具、钻探工具、测量量具、耐磨零件、金属磨具、汽缸衬里、精密轴承、喷嘴、五金模具（如拉丝模具、螺栓模具、螺母模具、以及各种紧固件模具，硬质合金的优良性能逐步替代了以前的钢铁模具）。

2.硬质合金具有很高的硬度、强度、耐磨性和耐腐蚀性：硬度高（86～93HRA，相当于69～81HRC）；热硬性好（可达900～1000℃，保持60HRC）；耐磨性好。

硬质合金刀具比高速钢切削速度高4～7倍，刀具寿命高5～80倍。制造模具、量具，寿命比合金工具钢高 20～150倍。可切削50HRC左右的硬质材料。

但硬质合金脆性大，不能进行切削加工，难以制成形状复杂的整体刀具，因而常制成不同形状的刀片，采用焊接、粘接、机械夹持等方法安装在刀体或模具体上使用。

三．分类

1.钨钴类硬质合金

主要成分是碳化钨（WC）和粘结剂钴（Co）。

其牌号是由“YG”（“硬、钴”两字汉语拼音字首）和平均含钴量的百分数组成。

例如，YG8，表示平均WCo=8%，其余为碳化钨的钨钴类硬质合金。

一般钨钴类合金主要实用于：硬质合金刀具、模具以及地矿类产品。

硬质合金切削刀具 WC刀具

硬质合金的研究和应用

The studies and applications of cemented carbide

作者：何梓秋 机械类创新实验班 3112010441

内容摘要：硬质合金由于具有高硬度，高抗压强度，高热硬性以及高耐磨性，高耐腐蚀性，常用于制造切削工具和耐磨零部件。广泛应用于军工、航天航空、机械加工、冶金等领域。本文将通过新型硬质合金的研发和硬质合金制造工艺的进步两条路径对硬质合金的研究进行介绍。再结合各种硬质合金的特性，介绍其具体的应用。

Abstract：Because cemented carbide has high hardness，high compressive

strength，high abrasive resistance and high corrosion resistance，it is

always used for manufacture cutting tools and wear-resistant parts.It

provides widely applications in war industry,aerospace,machine work，metallurgy and so on.This thesis will describe the studies of cemented

carbide on two ways,the inventions of new-type cemented carbide and the

progress of manufacturing process for cemented carbide.And then this

thesis will introduce the specific applications combining the

characteristics of every type of cemented carbide.

WC硬质合金的属性

常用的硬质合金以 WC为主要成分，根据是否加入其它碳化物而分为以下几类：

1、钨钴类（ WC+Co）硬质合金（ YG）

它由 WC和 Co组成，具有较高的抗弯强度的韧性，导热性好，但耐热性和耐磨性较差，主要用于加工铸铁和有色金属。细晶粒的 YG类硬质合金（如 YG3X、 YG6X），在含钴量相同时，其硬度耐磨性比 YG3、 YG6高，强度和韧性稍差，适用于加工硬铸铁、奥氏体不锈钢、耐热合金、硬青铜等。

2、钨钛钴类（ WC+TiC+Co）硬质合金（ YT）

由于 TiC的硬度和熔点均比 WC高，所以和 YG相比，其硬度、耐磨性、红硬性增大，粘结温度高，抗氧化能力强，而且在高温下会生成 TiO 2,可减少粘结。但导热性能较差，抗弯强度低，所以它适用于加工钢材等韧性材料。

3、钨钽钴类（ WC+TaC+Co）硬质合金（ YA）

在 YG类硬质合金的基础上添加 TaC(NbC),提高了常温、高温硬度与强度、抗热冲击性和耐磨性，可用于加工铸铁和不锈钢。

4、钨钛钽钴类（ WC+TiC+TaC+Co） )硬质合金 (YW)

在 YT类硬质合金的基础上添加 TaC(NbC),提高了抗弯强度、冲击韧性、高温硬度、抗氧能力和耐磨性。既可以加工钢，又可加工铸铁及有色金属。因此常称为通用硬质合金（又称为万能硬质合金）。目前主要用于加工耐热钢、高锰钢、不锈钢等难加工材料。

5、WC: 分子量 195.86; Tungsten carbide

性质：化学式WC。黑色六方结晶。密度15.63g/cm3(18℃)。熔点(2870±50)℃。沸点6000℃。莫氏硬度约9。不溶于水，溶于硝酸和氢氟酸的混合液和王水。耐酸性强。硬度高。弹性模量大。导电度为金属的40％。化学性质稳定。低于400℃时不与氯气作用。用炭黑与钨粉加热至1400～1500℃制得。大量用作高速切削车刀、窑炉结构材料、喷气发动机部件、金属陶瓷材料、电阻发热元件等制得。

1.硬质合金

 硬质合金是一种高生产率的工具材料，具有高硬度、高强度、耐磨损及良好的红硬性等优异性能。用来制作刀具、模具、量具、采掘工具以及耐磨作为主要性能的各种零部件，在机械加工、地质勘探、矿山开采等工业领域得到广泛应用。

 硬质合金价格昂贵且韧性差，使其难以生产较大尺寸、形状复杂的制品。而且许多零件在使用时并不需要整体都用硬质合金制造，所以将硬质合金与韧性较好、强度较高、加工性能优异、廉价的钢连接起来具有重要的使用价值。

 钎焊法是目前硬质合金与钢的主要焊接方法，近十年来，一些新的焊接方法如烧结扩散焊、钨极惰性气体保护焊、激光焊等也在积极研究探索之中，将有可能在硬质合金的焊接中得到广泛的应用。

2.钎焊性

 Ⅰ 硬质合金的钎焊性是较差的。这是因为硬质合金的含碳量较高，未经清理的表面往往含有较多的游离碳，从而妨碍钎料的润湿。此外，硬质合金在钎焊的温度下容易氧化形成氧化膜，也会影响钎料的润湿。因此，钎焊前的表面清理对改善钎料在硬质合金上的润湿性是很重要的，必要时还可采取表面镀铜或镀镍等措施。

 Ⅱ 硬质合金钎焊中的另一个问题是接头易产生裂纹。这是因为它的线膨胀系数仅为低碳钢的一半，当硬质合金与这类钢的基体钎焊时，会在接头中产生很大的热应力，从而导致接头的开裂。因此，硬质合金与不同材料钎焊时，应设法采取防裂措施。

3.钎焊材料

硬质合金通常采用纯铜、铜锌和银铜钎料。

 ⅰ纯铜 ：纯铜对各种硬质合金均有良好的润湿性，但需在氢的还原性气氛中钎焊才能得到最佳效果。同时，由于钎焊温度高，接头中的应力较大，导致裂纹倾向增大。采用纯铜钎焊的接头抗剪强度约为150MPa，接头塑性也较高，但不适用于高温工作。

 ⅱ 铜锌钎料 ：铜锌钎料是硬质合金最常用的钎料。为提高钎料的润湿性和接头的强度，在钎料中常添加Mn、Ni、Fe等合金元素。例如B-Cu58ZnMn中就加有w(Mn)4％，使硬质合金钎焊接头的抗剪强度在室温达到300～320MPa：在320°C时仍能维持220—240MPa。在B—Cu58ZnMn的基础上加入少量的Co，可使钎焊接头的抗剪强度达到350MPa，并且具有较高的冲击韧度和疲劳强度，显著提高了刀具和凿岩工具的使用寿命
