焊接结构的生产过程

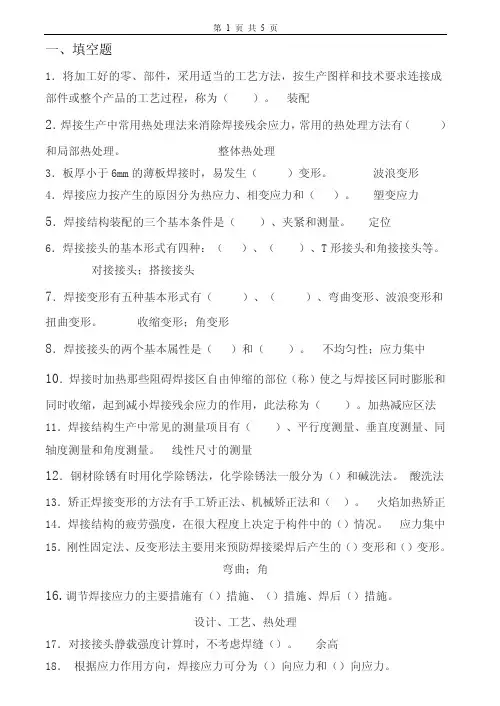

第 1 页 共 5 页 一、填空题

1．将加工好的零、部件，采用适当的工艺方法，按生产图样和技术要求连接成

部件或整个产品的工艺过程，称为（ ）。 装配

2．焊接生产中常用热处理法来消除焊接残余应力，常用的热处理方法有（ ）

和局部热处理。 整体热处理

3．板厚小于6mm的薄板焊接时，易发生（ ）变形。 波浪变形

4．焊接应力按产生的原因分为热应力、相变应力和（ ）。 塑变应力

5．焊接结构装配的三个基本条件是（ ）、夹紧和测量。 定位

6．焊接接头的基本形式有四种：（ ）、（ ）、T形接头和角接接头等。

对接接头；搭接接头

7．焊接变形有五种基本形式有（ ）、（ ）、弯曲变形、波浪变形和

扭曲变形。 收缩变形；角变形

8．焊接接头的两个基本属性是（ ）和（ ）。 不均匀性；应力集中

10．焊接时加热那些阻碍焊接区自由伸缩的部位（称）使之与焊接区同时膨胀和

同时收缩，起到减小焊接残余应力的作用，此法称为（ ）。加热减应区法

11．焊接结构生产中常见的测量项目有（ ）、平行度测量、垂直度测量、同

轴度测量和角度测量。 线性尺寸的测量

12．钢材除锈有时用化学除锈法，化学除锈法一般分为（）和碱洗法。 酸洗法

13．矫正焊接变形的方法有手工矫正法、机械矫正法和（ ）。 火焰加热矫正

14．焊接结构的疲劳强度，在很大程度上决定于构件中的（）情况。 应力集中

15．刚性固定法、反变形法主要用来预防焊接梁焊后产生的（）变形和（）变形。

弯曲；角

16.调节焊接应力的主要措施有（）措施、（）措施、焊后（）措施。

设计、工艺、热处理

17．对接接头静载强度计算时，不考虑焊缝（）。 余高

18． 根据应力作用方向，焊接应力可分为（）向应力和（）向应力。 第 2 页 共 5 页 纵；横

19．影响弯曲变形的主要因素是压缩塑性变形区的（）、焊缝（）、焊件（）。

宽度；位置；刚性

20.角变形与焊接（），接头（），坡口（）等因素有关。 参数；形式；角度

焊接结构生产工艺过程

1. 简介

焊接结构是一种将金属零件通过焊接工艺连接在一起的结构形式。它具有连接牢固、成本低、生产效率高等优点，在工业生产中得到广泛应用。本文将介绍焊接结构的生产工艺过程，包括焊接前准备、焊接工艺选择、焊接设备和焊接操作等内容。

2. 焊接前准备

在进行焊接结构生产之前，需要进行一些必要的准备工作。

2.1 材料选择

首先，需要根据焊接结构的要求选择合适的材料。通常情况下，焊接结构所采用的材料应具有良好的焊接性能和力学性能，能够满足设计要求和使用环境的要求。

2.2 设计和制作焊接接头

其次，根据焊接结构的设计要求，进行接头的设计和制作。接头的设计应考虑到焊接过程中的应力分布和变形情况，合理选择接头形式和尺寸。

2.3 清洁和除锈

在进行焊接之前，需要对焊接区域进行清洁和除锈处理，以确保焊接接头的质量。清洁和除锈可以采用化学清洗、机械碰磨等方法进行。

3. 焊接工艺选择

选择合适的焊接工艺对于焊接结构的质量和效率至关重要。常用的焊接工艺包括手工电弧焊、气体保护焊、氩弧焊等。

3.1 手工电弧焊

手工电弧焊是一种常用的焊接工艺，通过电弧产生高温，在焊接区域形成熔融池，然后使用焊条进行填充，形成焊缝。手工电弧焊适用于焊接结构的小批量生产。

3.2 气体保护焊

气体保护焊是一种在焊接过程中使用保护气体包裹焊接区域的焊接工艺，常用的保护气体有氩气、二氧化碳等。气体保护焊的优点是焊缝质量好、成形美观，适用于对焊接质量要求较高的焊接结构。 3.3 氩弧焊

氩弧焊是一种在焊接过程中使用纯氩气保护焊接区域的焊接工艺。氩弧焊通常用于焊接薄壁结构和对焊接质量要求较高的材料，如不锈钢、铝合金等。

4. 焊接设备

焊接设备是焊接结构生产中不可缺少的一部分。常用的焊接设备有焊接机、焊枪、焊接切割机等。

4.1 焊接机

焊接机是焊接结构生产中使用的电源设备，将电能转化为焊接工艺所需的电流和电压。根据焊接工艺的不同，焊接机可以分为手动焊接机和自动焊接机。

《焊接结构生产》

课

程

标

准

江西青年职业学院

二○一六年十月

1 一、概述

（一）课程性质

本课程主要内容包括焊接应力与变形、焊接结构的生产工艺过程、工艺装备及典型焊接结构的工艺分析。

（二）课程基本理念

1．坚持以高职教育培养目标为依据，遵循“结合理论联系实际，以应知、应会”的原则，以培养锻炼职业技能为重点。

2．注重培养学生的专业思维能力和专业实践能力。

3．把创新素质的培养贯穿于教学中。采用行之有效的教学方法，注重发展学生专业思维和专业应用能力。

4．培养学生分析问题、解决问题的能力。

（三）课程设计思路

根据本课程的教学目标，以培养学生的实际操作能力为主线，本课程按照项目教学法进行设计。力图使每个项目都与学生将来所从事的工作密切相关，各教学项目的内容包括：项目任务、学习目标、相关理论知识、相关实践知识、项目实施方法和步骤、注意事项、知识拓展等。注重新知识、新技术、新工艺、新方法的介绍和训练，为学生更高发展服务。

二、课程目标

（一）总目标

1. 焊接结构生产准备能力

通过学习和实践训练，使学生掌握金属材料在焊接结构中的应力的产生与预防措施、下材料与成型方法、装配的基本知识与操作要领。培养学生具有一定的焊接结构生产准备力。

2. 结构生产施工能力

通过教学与训练，使学生掌握焊条电弧焊、CO2焊、埋弧焊、氩弧焊等多种焊接设备的使用、操作与基本维护能力；能够根据技术及工艺要求进行焊接施工，同时使学生掌握一定的工艺装备选择与改装的能力、生产计划制定与工时定额能力。

3. 焊接结构矫正与后处理能力

通过教学与训练，使学生掌握焊接结构矫正的基本方法与操作；能够根据材料的特点、技术要求进行焊件的后处理。

2 （二）具体目标

1. 焊接结构生产准备能力

①初步掌握容器、衍架焊接结构制造的一般工艺流程，并合理地制定焊接结构的焊接工艺规程。

②掌握容器、焊接结构的下料方法、设备与成型工艺、设备。

《焊接结构生产》课程教学大纲

（适应于招收高中、三校毕业生三年制高职焊接专业）

一、课程性质与任务

本课程是焊接专业的一门必修专业课，主要从分析焊接结构产生应力与变形的原因入手，较为全面而系统的介绍焊接接头的基本概念及静载强度。焊接结构的工艺性、产品结构的零件加工工艺、装配与焊接工艺及其所用工艺装备、产品制造工艺过程的制定以及典型焊接结构的生产工艺，焊接车间的组织管理、安全生产及车间平面布置等基本知识。

二、课程目的和要求

1、初步掌握焊接应力产生的原因，控制、减小和消除焊接应力和变形的措施。

２、初步掌握焊接接头的种类、应力分布规律，焊接接头的静载强度计算方法及结构疲劳与脆断的基本知识。

３、初步掌握焊接结构制造的一般工艺流程，能够根据产品图样、技术要求和生产性质、合理的制定一般焊接结构的零件加工、装配、焊接工艺规程。

４、初步学会分析一般焊接结构的工艺性，能对中等复杂的焊接结构图样进行工艺性审查，熟悉生产过程各环节对产品质量的影响和保证质量措施。

５、了解焊接结构生产中常用工艺装备的功用、结构特点、工艺装备适用范围和使用要求，并初步具有选用和设计一般装备——焊接夹具的能力。

６、了解焊接车间的平面布局、生产组织管理及安全生产方面的基本知识，初步学会绘制焊接车间或工段的简单平面布置图。

三、讲授课题及学时分配表

序

号

讲授课题 学 时 分 配

讲课 实验或实训 习题课 单项时数合计

１ 绪论 ２ 2

２ 焊接结构概述 ４ 4

３ 焊接应力与变形 １２ 12

４ 焊接接头的静载强度 ８ 8

５ 焊接结构工艺性审查 ６ 6

６ 焊接结构零件加工工艺 １2 12

７ 焊接结构装焊工艺 ６ 6

８ 焊接结构制造工艺规程制订 ８ 8

９ 典型焊接结构生产工艺 ６ 6
