玻璃幕墙工程的质量控制要点

1 玻璃幕墙工程质量监理要点

1.玻璃幕墙工程质量的检验人员，应经专门培训，使用的仪器、设备应符合检验指标。

2 原材料进场监控：

材料现场的检验，应将同一厂家生产的同一型号、规格、批号的材料作为一个检验批，每批应随机抽取3％且不得少于5件。

2.1 铝合金型材

2.1.1玻璃幕墙工程使用的铝合金型材，应进行壁厚、膜厚、硬度和表面质量的检验。

2.2.2用于横梁、立柱等主要受力杆件的截面受力部位的铝合金型材壁厚实测值不得小于3mm。

2.2.3壁厚的检验，应采用分辨率为0.05mm的游标卡尺或分辨率为0.1mm的金属测厚仪在杆件同一截面的不同部位测量，测点不应少于5个，并取最小值。

2.2.4铝合金型材表面质量：

1型材表面应清洁，色泽应均匀。

2型材表面不应有皱纹、裂纹、起皮、腐蚀斑点、气泡、电灼伤、流痕、发粘以及膜（涂）层脱落等缺陷存在。

2.2 钢 材

2.2.1玻璃幕墙工程使用的钢材，应进行膜厚和表面质量的检验。

2.2.2钢材表面应进行防腐处理。当采用热浸镀锌处理时，其膜厚应大于45μm； 当采用静电喷涂时，其膜厚应大于40μm。

2.2.3钢材的表面不得有裂纹、气泡、结疤、泛锈、夹杂和折叠。

2.3 玻 璃

2.3.1玻璃幕墙工程使用的玻璃，应进行厚度、边长、外观质量、应力和边缘处理情况的检验。

2.3.2玻璃厚度的允许偏差，应符合表2．4．2的规定。

2 2.3.3玻璃外观质量的检验指标，应符合下列规定：

钢化、半钢化玻璃外观质量应符合表2.4.6-1的规定。

2.3.4玻璃应为的检验指标，应符合下列规定：

幕墙玻璃的品种应符合设计要求。

2.3.5玻璃应为的检验，应采用下列方法：

1用偏振片确定玻璃是否经钢化处理。

2用表面应为检测仪测量玻璃表面应为。可按本标准附录B的方法测量和计算判定玻璃表面应力值。

2.3.6幕墙玻璃边缘的处理，应进行机械磨边、倒棱、倒角，处理精度应符合设计要求。

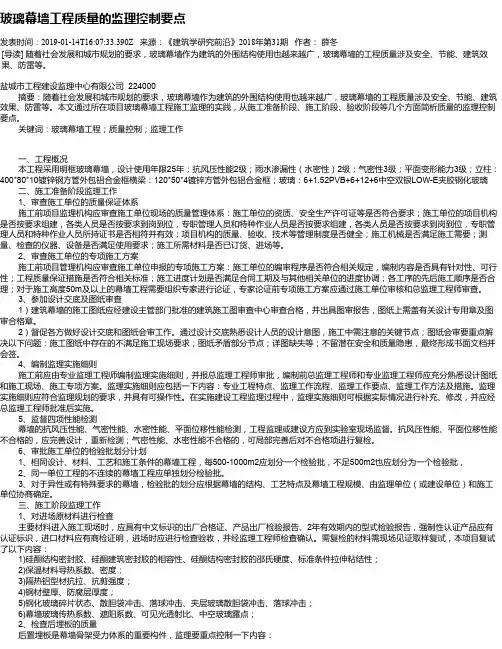

玻璃幕墙工程质量的监理控制要点

发表时间：2019-01-14T16:07:33.390Z 来源：《建筑学研究前沿》2018年第31期 作者： 薛冬

[导读] 随着社会发展和城市规划的要求，玻璃幕墙作为建筑的外围结构使用也越来越广，玻璃幕墙的工程质量涉及安全、节能、建筑效果、防雷等。

盐城市工程建设监理中心有限公司 224000

摘要：随着社会发展和城市规划的要求，玻璃幕墙作为建筑的外围结构使用也越来越广，玻璃幕墙的工程质量涉及安全、节能、建筑效果、防雷等。本文通过所在项目玻璃幕墙工程施工监理的实践，从施工准备阶段、施工阶段、验收阶段等几个方面简析质量的监理控制

要点。

关键词：玻璃幕墙工程；质量控制；监理工作

一、工程概况

本工程采用明框玻璃幕墙，设计使用年限25年；抗风压性能2级；雨水渗漏性（水密性）2级；气密性3级；平面变形能力3级；立柱：

400*80*10镀锌钢方管外包铝合金框横梁：120*50*4镀锌方管外包铝合金框；玻璃：6+1.52PVB+6+12+6中空双银LOW-E夹胶钢化玻璃

二、施工准备阶段监理工作

1、审查施工单位的质量保证体系

施工前项目监理机构应审查施工单位现场的质量管理体系：施工单位的资质、安全生产许可证等是否符合要求；施工单位的项目机构是否按要求组建，各类人员是否按要求到岗到位，专职管理人员和特种作业人员是否按要求组建，各类人员是否按要求到岗到位，专职管

理人员和特种作业人员所持证书是否相符并有效；项目机构的质量、验收、技术等管理制度是否健全；施工机械是否满足施工需要；测

量、检查的仪器、设备是否满足使用要求；施工所需材料是否已订货、进场等。

2、审查施工单位的专项施工方案

施工前项目管理机构应审查施工单位申报的专项施工方案：施工单位的编审程序是否符合相关规定，编制内容是否具有针对性、可行性；工程质量保证措施是否符合相关标准；施工进度计划是否满足合同工期及与其他相关单位的进度协调；各工序的先后施工顺序是否合

玻璃幕墙质量控制要点

类别:我的文章 评论(0) 浏览(281) 2010-01-28 23:57

标签：玻璃幕墙质量控制要点

玻璃幕墙质量控制要点

玻璃幕墙将建筑物外围护的防风、遮雨、采光、隔热保温等使用功能与建筑外墙装饰相结合，形成融建筑技术、建筑艺术为一体的建筑外围护结构，已在我国高层和超高层建筑中广泛应用。但由于玻璃幕墙结构的特殊性，涉及材料种类多、技术要求较高，既要有正确的设计计算、规范的工艺流程，又要有配套的加工设备及高素质的施工队伍，因此对玻璃幕墙工程质量控制点的掌握更为重要，结合笔者的监理工作实践，本文简要叙述玻璃幕墙工程质量控制的几个要点。

设计的安全要求：幕墙设计要给制作、安装、监理等各方面人员在不经任何解释的情况下能完全看懂，因此，图纸应该完整、详尽，表达方式应规范化。现玻璃幕墙工程多由施工企业自行设计，图纸未经原结构设计单位审核，有的虽经审核，也只是从总体方案、立面效果上粗审一下，未起到技术审核把关作用。因此，设计图纸极不规范，普遍存在设计图纸深度不够、设计图纸不全的现象。无施工图说明和施工要求，缺少节点大样图，缺少预埋件锚固节点计算、幕墙龙骨框架在竖向荷载、水平荷载作用下的应力变形等计算。避雷、防火、防排水措施不当，没有通过设计确定幕墙自身避雷接地系统的设置分布、引出线的材料和截面尺寸与主体结构防雷系统可靠连接，并在设计图、大样图上标注清楚，而直接利用幕墙与主体结构连接作避雷接地的连接体。设计图中没有标出预埋件位置，忽视三维调节处理。另外，有些工程的玻璃幕墙设计滞后于主体工程进度，结构上未设预埋件，使玻璃幕墙与主体结构的连接措施不当，影响可靠的连接。还有些工程楼面外缘没有实体窗下墙，但没按要求设置防撞栏杆，所有这些都给玻璃幕墙留下了不同程度的质量和安全隐患。

建筑构造要求：玻璃幕墙设计应采取防雨水渗漏性能的措施，在易发生渗漏的部位应设置流向室外的泄水孔，在易产生冷凝水的部位应设置冷凝水排出管道，构件制作时严格按规定要求钻泄水孔，安装时不得使内排水通道和泄水孔受阻，保持内排水系统通畅。尤其是一些设计有百页窗及采光大棚的幕墙工程，应特别重视其与周边联结、压顶等构造复杂部位的施工，发现密封不良、材料性能达不到要求时及时整改或更换，必要时应分层进行抗雨水渗漏性能的淋水试验，杜绝渗漏现象发生。

玻璃幕墙工程质量监理控制要点及质量通病防治

目 录

1. 玻璃幕墙材料控制要点

1.1. 基本要点

1.2. 铝合金材料及钢材

1.3. 玻璃

1.4. 建筑密封材料

1.5. 结构硅酮密封胶

1.6. 低发泡间隔双面胶带

1.7. 其他材料

2. 玻璃幕墙建筑设计监理控制要点

2.1. 基本控制要点

2.2. 玻璃幕墙的性能要求

2.3. 玻璃幕墙的建筑构造要点

2.4. 玻璃幕墙设计的安全控制要点

3. 玻璃幕墙结构设计监理控制要点

3.1. 基本控制要点

3.2. 荷载作用

3.3. 玻璃幕墙材料的力学性能

3.4. 玻璃幕墙玻璃设计

3.5. 横梁和立柱的设计原则

3.6. 结构硅酮密封胶的强度验算

3.7. 玻璃幕墙与主体结构的连接

4. 玻璃幕墙构件制作监理控制要点

4.1. 基本控制要点

4.2. 玻璃幕墙构件加工精度

4.3. 非金属材料的加工组装

4.4. 玻璃幕墙构件的检验

5. 幕墙技术要求

5.1. 物理性能

5.1.1. 风压变形性能

5.1.2. 雨水渗漏性能

5.1.3. 空气渗透性能

5.1.4. 保温性能

5.1.5. 隔声性能 1 5.1.6. 耐撞击性能

5.1.7. 平面内变形性能

5.1.8. 幕墙防火性能要求

5.1.9. 幕墙防雷性能要求

5.1.10. 幕墙抗震性能要求

6. 玻璃幕墙的安装施工监理控制要点

6.1. 基本控制要点

6.2. 安装施工准备控制要点

6.3. 玻璃幕墙的安装施工控制要点

6.4. 玻璃幕墙的保护和清洗

6.5. 玻璃幕墙安装施工的安全措施

7. 玻璃幕墙工程验收及维修

7.1. 玻璃幕墙工程验收

7.2. 玻璃幕墙的保养与维修

8. 玻璃幕墙工程施工操作工艺监理控制要点

8.1. 基本要点

8.1.1. 作业条件控制要点

8.1.2. 玻璃幕墙安装控制要点

8.2. 单元式玻璃幕墙的安装方法控制要点
