玻璃幕墙施工质量控制要点

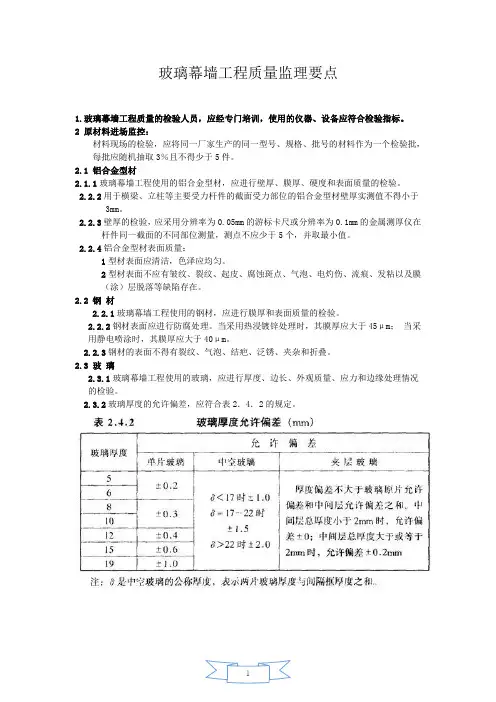

1 玻璃幕墙工程质量监理要点

1.玻璃幕墙工程质量的检验人员，应经专门培训，使用的仪器、设备应符合检验指标。

2 原材料进场监控：

材料现场的检验，应将同一厂家生产的同一型号、规格、批号的材料作为一个检验批，每批应随机抽取3％且不得少于5件。

2.1 铝合金型材

2.1.1玻璃幕墙工程使用的铝合金型材，应进行壁厚、膜厚、硬度和表面质量的检验。

2.2.2用于横梁、立柱等主要受力杆件的截面受力部位的铝合金型材壁厚实测值不得小于3mm。

2.2.3壁厚的检验，应采用分辨率为0.05mm的游标卡尺或分辨率为0.1mm的金属测厚仪在杆件同一截面的不同部位测量，测点不应少于5个，并取最小值。

2.2.4铝合金型材表面质量：

1型材表面应清洁，色泽应均匀。

2型材表面不应有皱纹、裂纹、起皮、腐蚀斑点、气泡、电灼伤、流痕、发粘以及膜（涂）层脱落等缺陷存在。

2.2 钢 材

2.2.1玻璃幕墙工程使用的钢材，应进行膜厚和表面质量的检验。

2.2.2钢材表面应进行防腐处理。当采用热浸镀锌处理时，其膜厚应大于45μm； 当采用静电喷涂时，其膜厚应大于40μm。

2.2.3钢材的表面不得有裂纹、气泡、结疤、泛锈、夹杂和折叠。

2.3 玻 璃

2.3.1玻璃幕墙工程使用的玻璃，应进行厚度、边长、外观质量、应力和边缘处理情况的检验。

2.3.2玻璃厚度的允许偏差，应符合表2．4．2的规定。

2 2.3.3玻璃外观质量的检验指标，应符合下列规定：

钢化、半钢化玻璃外观质量应符合表2.4.6-1的规定。

2.3.4玻璃应为的检验指标，应符合下列规定：

幕墙玻璃的品种应符合设计要求。

2.3.5玻璃应为的检验，应采用下列方法：

1用偏振片确定玻璃是否经钢化处理。

2用表面应为检测仪测量玻璃表面应为。可按本标准附录B的方法测量和计算判定玻璃表面应力值。

2.3.6幕墙玻璃边缘的处理，应进行机械磨边、倒棱、倒角，处理精度应符合设计要求。

玻璃幕墙质量控制要点

类别:我的文章 评论(0) 浏览(281) 2010-01-28 23:57

标签：玻璃幕墙质量控制要点

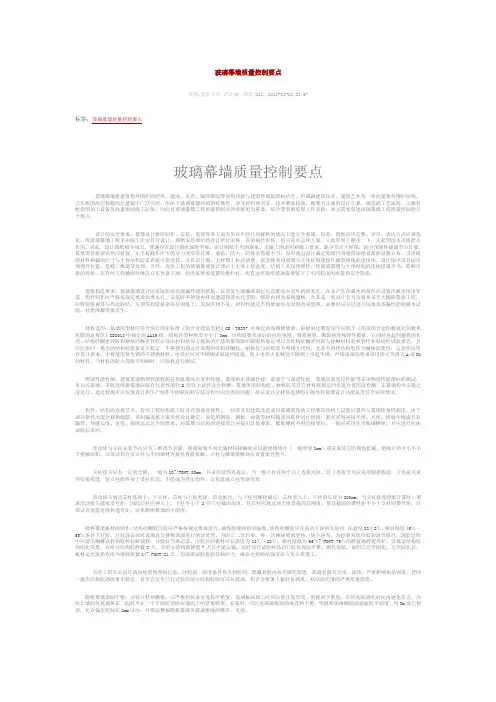

玻璃幕墙质量控制要点

玻璃幕墙将建筑物外围护的防风、遮雨、采光、隔热保温等使用功能与建筑外墙装饰相结合，形成融建筑技术、建筑艺术为一体的建筑外围护结构，已在我国高层和超高层建筑中广泛应用。但由于玻璃幕墙结构的特殊性，涉及材料种类多、技术要求较高，既要有正确的设计计算、规范的工艺流程，又要有配套的加工设备及高素质的施工队伍，因此对玻璃幕墙工程质量控制点的掌握更为重要，结合笔者的监理工作实践，本文简要叙述玻璃幕墙工程质量控制的几个要点。

设计的安全要求：幕墙设计要给制作、安装、监理等各方面人员在不经任何解释的情况下能完全看懂，因此，图纸应该完整、详尽，表达方式应规范化。现玻璃幕墙工程多由施工企业自行设计，图纸未经原结构设计单位审核，有的虽经审核，也只是从总体方案、立面效果上粗审一下，未起到技术审核把关作用。因此，设计图纸极不规范，普遍存在设计图纸深度不够、设计图纸不全的现象。无施工图说明和施工要求，缺少节点大样图，缺少预埋件锚固节点计算、幕墙龙骨框架在竖向荷载、水平荷载作用下的应力变形等计算。避雷、防火、防排水措施不当，没有通过设计确定幕墙自身避雷接地系统的设置分布、引出线的材料和截面尺寸与主体结构防雷系统可靠连接，并在设计图、大样图上标注清楚，而直接利用幕墙与主体结构连接作避雷接地的连接体。设计图中没有标出预埋件位置，忽视三维调节处理。另外，有些工程的玻璃幕墙设计滞后于主体工程进度，结构上未设预埋件，使玻璃幕墙与主体结构的连接措施不当，影响可靠的连接。还有些工程楼面外缘没有实体窗下墙，但没按要求设置防撞栏杆，所有这些都给玻璃幕墙留下了不同程度的质量和安全隐患。

建筑构造要求：玻璃幕墙设计应采取防雨水渗漏性能的措施，在易发生渗漏的部位应设置流向室外的泄水孔，在易产生冷凝水的部位应设置冷凝水排出管道，构件制作时严格按规定要求钻泄水孔，安装时不得使内排水通道和泄水孔受阻，保持内排水系统通畅。尤其是一些设计有百页窗及采光大棚的幕墙工程，应特别重视其与周边联结、压顶等构造复杂部位的施工，发现密封不良、材料性能达不到要求时及时整改或更换，必要时应分层进行抗雨水渗漏性能的淋水试验，杜绝渗漏现象发生。

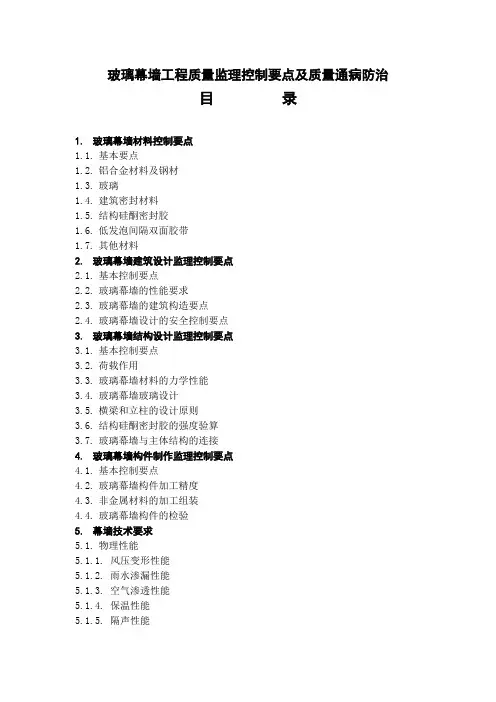

玻璃幕墙工程质量监理控制要点及质量通病防治

目 录

1. 玻璃幕墙材料控制要点

1.1. 基本要点

1.2. 铝合金材料及钢材

1.3. 玻璃

1.4. 建筑密封材料

1.5. 结构硅酮密封胶

1.6. 低发泡间隔双面胶带

1.7. 其他材料

2. 玻璃幕墙建筑设计监理控制要点

2.1. 基本控制要点

2.2. 玻璃幕墙的性能要求

2.3. 玻璃幕墙的建筑构造要点

2.4. 玻璃幕墙设计的安全控制要点

3. 玻璃幕墙结构设计监理控制要点

3.1. 基本控制要点

3.2. 荷载作用

3.3. 玻璃幕墙材料的力学性能

3.4. 玻璃幕墙玻璃设计

3.5. 横梁和立柱的设计原则

3.6. 结构硅酮密封胶的强度验算

3.7. 玻璃幕墙与主体结构的连接

4. 玻璃幕墙构件制作监理控制要点

4.1. 基本控制要点

4.2. 玻璃幕墙构件加工精度

4.3. 非金属材料的加工组装

4.4. 玻璃幕墙构件的检验

5. 幕墙技术要求

5.1. 物理性能

5.1.1. 风压变形性能

5.1.2. 雨水渗漏性能

5.1.3. 空气渗透性能

5.1.4. 保温性能

5.1.5. 隔声性能 1 5.1.6. 耐撞击性能

5.1.7. 平面内变形性能

5.1.8. 幕墙防火性能要求

5.1.9. 幕墙防雷性能要求

5.1.10. 幕墙抗震性能要求

6. 玻璃幕墙的安装施工监理控制要点

6.1. 基本控制要点

6.2. 安装施工准备控制要点

6.3. 玻璃幕墙的安装施工控制要点

6.4. 玻璃幕墙的保护和清洗

6.5. 玻璃幕墙安装施工的安全措施

7. 玻璃幕墙工程验收及维修

7.1. 玻璃幕墙工程验收

7.2. 玻璃幕墙的保养与维修

8. 玻璃幕墙工程施工操作工艺监理控制要点

8.1. 基本要点

8.1.1. 作业条件控制要点

8.1.2. 玻璃幕墙安装控制要点

8.2. 单元式玻璃幕墙的安装方法控制要点

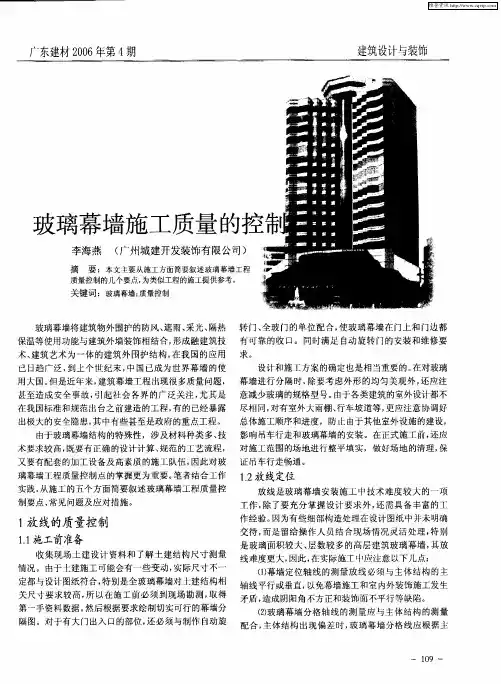

广东建材２００６年第４期　建筑设计与装饰　

玻璃幕　

李海燕　摘　要：　质量控制　关键词：　

玻璃幕墙将建筑物外围护的防风、遮雨、采光、隔热　保温等使用功能与建筑外墙装饰相结合，形成融建筑技　术、建筑艺术为一体的建筑外围护结构，在我国的应用　已日趋广泛，到上个世纪末，中国已成为世界幕墙的使　用大国。但是近年来，建筑幕墙工程出现很多质量问题，　甚至造成安全事故，引起社会各界的广泛关注，尤其是　在我国标准和规范出台之前建造的工程，有的已经暴露　出极大的安全隐患，其中有些甚至是政府的重点工程。　由于玻璃幕墙结构的特殊性，涉及材料种类多、技　术要求较高，既要有正确的设计计算、规范的工艺流程，　又要有配套的加工设备及高素质的施工队伍，因此对玻　璃幕墙工程质量控制点的掌握更为重要。笔者结合工作　实践，从施工的五个方面简要叙述玻璃幕墙工程质量控　制要点、常见问题及应对措施。　１放线的质量控制　１．１施工前准备　收集现场土建设计资料和了解土建结构尺寸测量　情况。由于土建施工可能会有一些变动，实际尺寸不一　定都与设计图纸符合，特别是全玻璃幕墙对土建结构相　关尺寸要求较高，所以在施工前必须到现场勘测，取得　第。。一手资料数据。然后根据要求绘制切实可行的幕墙分　隔图。对于有大门出入口的部位，还必须与制作自动旋　转门、全玻门的单位配合，使玻璃幕墙在门上和门边都　有可靠的收口。同时满足自动旋转门的安装和维修要　求。　设计和施工方案的确定也是相当重要的。在对玻璃　幕墙进行分隔时，除要考虑外形的均匀美观外，还应注　意减少玻璃的规格型号。由于各类建筑的室外设计都不　尽相同，对有室外大雨棚、行车坡道等，更应注意协调好　总体施工顺序和进度，防止由于其他室外设施的建设，　影响吊车行走和玻璃幕墙的安装。在正式施工前，还应　对施工范围的场地进行整平填实，做好场地的清理，保　证吊车行走畅通。　１．２放线定位　放线是玻璃幕墙安装施工中技术难度较大的一项　工作，除了要充分掌握设计要求外，还需具备丰富的工　作经验。因为有些细部构造处理在设计图纸中并未明确　交待，而是留给操作人员结合现场情况灵活处理，特别　是玻璃面积较大、层数较多的高层建筑玻璃幕墙，其放　线难度更大，因此，在实际施　‘【　应注意以下几点：　（１）幕墙定位轴线的测量放线必须与主体结构的主　轴线平行或垂直，以免幕墙施工和室内外装饰施工发生　矛盾，造成阴阳角不方正和装饰面不平行等缺陷。　（２）玻璃幕墙分格轴线的测量应与主体结构的测量　配合，主体结构出现偏差时，玻璃幕墙分格线应根据主
