高校校园区综合布线系统技术解决方案目录高校校园区综合布线系统解决方案1。
１智能工程综合布线系统简述１。
2设计依据１.３总体设计思想1.４系统设计目标1.５布线系统的器件选择1。
5.1 雷士公司介绍１.５．2器件选择1。
6系统方案设计及说明１。
6。
1系统总体设计:1.６。
2系统详细设计1.7系统测试与培训1。
８材料清单综合布线系统解决方案1．1智能工程综合布线系统简述智能化楼宇是指通过对建筑物的四个基本要素即结构、系统、服务、管理以及它们之间相互联系的最优考虑,来提供一个整体合理投资,同时又拥有高效率的舒适、便利的工作环境，帮助业主实现其包括舒适、便利和安全多方面的目标，以及长远的系统灵活性及市场能力。
所以智能化工程的基础首先需要一个模块化的、灵活性、可靠性极高的建筑布线网络，它能连接话音、数据、图像的设备与装置，并可以相互替代。
其目的就是利用这种布线网络的特点,来满足不断变化的使用者的需要，同时尽可能减少业主支持建筑的花费。
智能化建筑可适用于很广泛的范围，几乎所有的公共设施都可以采用智能系统来提高建筑群的服务能力。
事实上,实现了当今智能化楼宇各种数据及信息的共享.雷士网络凭借雄厚的技术实力、丰富的工程经验及对现代化楼宇建设的全面认识，顺应目前楼宇智能化要求,以成熟的技术、出色的服务、完整的产品系列和全面的智能建筑综合布线系统的解决方案，不断推动楼宇智能化产业的进步。
我公司--—-以发展成熟的综合布线系统作为自己的目标：先进性、经济性、可扩展性、可用性、兼容性和灵活性.现在的智能综合建筑,人们常常需要多种功能的办公、娱乐设备，如电话机，个人计算机、电传机,网络服务器等,而这些设备又常常需联网运行,以提高工作效率;同时为了环境的安全、保密等的要求,又要设置安全保密系统、无人值守系统等。
此外由于用户对图文话音、数据等多媒体传输的要求也越来越多，速度越来越快.这样对楼宇的建成之初就能提供一套系统的网络解决方案就变得势在必行了；同时这对于提高其建筑群整体效益,也是不可缺少的条件。
综合布线系统就是以满足所有通信、电子设备在现在和将来布线需求为主要目标，而发展起来的一种整体化并开放的布线系统，它不仅能为建筑物提供电讯服务，还能够提供通信网络服务,是建筑物实现通信自动化、办公教学自动化的基础。
随着现代通信网络技术的迅速发展，高速以太网、ATM网等的普遍使用，特别是千兆以太网的逐步使用,建筑物对布线系统的要求除标准的通信接口外,还需要相当宽的频带、相当高的传输速度，如1５５Mb/秒，622Mb/秒甚至1０00Mｂ/秒等;以及高灵活性。
综合布线系统采用模块化设计,易于配线上的扩充和重新配置，在物理结构上,采用分级的星形分布，以利于数据的采集及信息的传递。
它能以最好的性能价格比来适应各种速率的以太网、综合业务数字网和ATM的要求。
综合布线系统支持的设备品种繁多，在使用时相当灵活，外观及布局上也适应整个环境,简洁、美观，如在一房间内,要考虑工作人员的数量，工作习惯及教学方式等多种因素,设置多个标准接口,即8芯RＪ45接口．布线系统采用的设备皆为专用设备,包括传输媒介(双绞线、光纤)、配线箱（电缆配电箱、光缆配线箱、连接器）、标准信息插座、插头、适配器、电子保护器装置以及专用的安装工具、检测工具等。
综合布线系统采用的传输介质通常包括双绞线和光纤.双绞线包括非屏蔽双绞线（UＴＰ)及屏蔽双绞线(FTP)。
UTＰ是目前结构化布线系统广泛采用的传输介质，它具有安装简单、价格低廉等特点；FTP具有对外界信号的抗干扰能力和对其传输的信号的保密能力,尤其适合使用在安全性要求很高和设备很多的环境中,例如科研所、机场、银行、通讯等信息保密需要程度较高的部门;光纤作为传输介质具有传输速率高,保密性好，扩展性强等优点。
采用符合国际标准的综合布线系统的优势:1、综合各个系统的统一布线，提高全系统的性能价格比.2、具有开放性和充分的灵活性，不论各个子系统设备如何改变,位置如何移动，布线系统不须改变。
3、设计思路简洁，施工简单，施工费用降低。
4、在15年内能充分适应通讯和计算机网络的发展,为今后全面自动化打下了坚实的线路基础.５、大大减少维护管理人员的数量及费用。
６、可根据最终用户的不同需求进行随时的改变和调整.现在的智能综合建筑，人们常常需要多种功能的办公、娱乐设备，如电话机,个人计算机、电传机,网络服务器等，而这些设备又常常需联网运行，以提高工作效率。
此外由于用户对图文话音、数据等多媒体传输的要求也越来越多，速度越来越快。
这样对楼宇的建成之初就能提供一套系统的综合布线解决方案就变得势在必行了;同时这对于提高其建筑群整体效益,也是不可缺少的条件。
1。
2设计依据招标书JGJ/T1６—19９2 《民用建筑电气设计规范》GBJ２32-１982 《中国电气装置安装工程施工及验收规范》IＥEE 80２.3 《以太网１０Baｓe-T标准》IEEE 802。
３u 《以太网100Bａse-T标准》IEＥE 802。
３aｂ《基于铜缆布线系统的千兆比以太网标准》ＩEEＥ 802。
3z 《基于光缆布线系统的千兆比以太网标准》GB ５03１1-２007 《建筑与建筑群综合布线工程系统设计规范》GB 5031２-2０07 《建筑与建筑群综合布线系统工程验收规范》AＮＳI/ＴIA/EIＡ 568-B 《商用建筑物布线标准》ＡNSI/ＴIＡ／EIA 5６9 《民用建筑通道和空间标准》ANSＩ/TIA/EIA ６0６《民用建筑通信管理标准》ANSI/TIA/EIA 607 《民用建筑通信接地标准》CCITＴ IＳDN 《综合业务数字网基本数据速率接口标准》YD/T 15０8—9３《城市住宅区和办公楼电话通讯设施设计规范》ＥN ５0173 《欧洲建筑通信标准》YD/T ９26-2００1 《大楼通信综合布线系统》1.３总体设计思想我公司根据贵方的招标书，并结合高校校园区工程信息量大的特点,建议本工程的综合布线系统采用如下的总体设计思想:大楼的干线采用四芯单模光缆;话音干线采用３类25对大对数铜缆。
大楼的水平布线采用六类非屏蔽双绞线。
大楼的信息插座及数据配线架采用六类产品。
大楼的话音点在水平布线子系统中全部按数据点设计以便于将来灵活实现话音与数据的转换。
校园网的综合布线系统采用三级星型结构。
建筑群干线设计:数据干线采用至少24芯单模管道光缆，结构采用SDH自愈环式结构，提高干线的安全性及可靠性；校园网语音干线采用语音管道电缆，具体芯数按照当地电信要求设计。
1。
4系统设计目标实用性-实施后的通信布线系统，将能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图象通信。
灵活性—系统中的任一部分之联接都应是灵活的，即从物理接线,到数据通讯，语音通讯,自动控制设备之联接都不受或极少受物理位置和这些设备类型的限制。
模块化—布线系统中,除去敷设在建筑内的缆线外，其余所有的接插件都应是积木式的标准件,以方便管理和使用。
可扩充-由于所有基础设施(材料、部件、通讯设备)都采用国际标准,因此，无论计算机设备、通讯设备、控制设备随技术如何发展，将来都可很方便地将这些设备联到系统中去。
先进性—布线系统适应日益广泛的数据通信和应用,符合业界的发展趋势,从而保护用户在缆线及网络系统上的投资以及运行在其上的应用。
经济性—在满足应用要求的基础，尽可能降低造价。
标准化—严格按照国际和国内的标准进行设计,并能支持众多的符合国际网络标准的网络设备。
1。
5布线系统的器件选择1。
５.1 雷士公司介绍1、雷士照明集团10年来,雷士照明一直保持高速增长,成为中国最具影响力的照明产品和应用解决方案提供商之一，通过自主研发体系,开展持续创新运动,为大众提供高品质、节能、优美的人工照明环境.产品涉及商业、办公、家居、户外、光源电器、电工等六大领域，特别是商业照明一直保持行业领先地位。
在中国,雷士拥有广东、重庆、山东、浙江四大制造基地,总面积达１０0多万平方米，并设立了广东和上海两大研发中心。
全国36家运营中心和2500多家品牌专卖店组成完善的客户服务网络．在全球,雷士在30多个国家和地区设立了经营机构,展开国际化营销战略。
作为一家专业的照明企业,雷士的照明产品和应用解决方案被众多著名工程和品牌所选择,包括２008北京奥运会，天津地铁一号线,希尔顿等星级酒店，美特斯·邦威、劲霸、鄂尔多斯等服装品牌,宝马、福特、丰田等汽车品牌。
雷士的光芒,为客户增添光彩。
创建世界级品牌是雷士的终极目标，致力倡导光环境理念:以人工照明美化商业与人居空间，以照明节能保护人类健康生存环境．因此,雷士不断推进先进照明技术的研发与应用,以专家精神，践行品牌信念和承诺。
２、雷士网络科技有限公司雷士网络科技有限公司,总部位于广东惠州，是中国知名企业雷士照明集团与美国专业研究机构EXTENS网络科技有限公司倾力打造的,专业制造和销售信息网络综合布线产品的新兴企业。
是雷士集团在10年光辉发展历程基础上，与国际知名企业强强联手,举步跨入现代信息网络技术领域的战略举措。
雷士网络科技坚持“以品质为基础，以技术为先导”的企业理念，努力实现“打造业内领先品牌”的发展目标。
公司通过引进美国专业研发机构EＸTＥNS网络科技有限公司的先进技术，致力于高质网络布线系统的研发和制造。
目前公司已获得多项国家技术保护专利,可生产拥有自主知识产权的新一代全系列综合布线产品，包括超五类、六类、1０G、全光系统和家居布线系统等全系列产品。
在未来,公司还将逐步把业务范围拓展至安防监控、楼宇自控等领域,最终发展为信息网络行业领先的综合化系统产品供应商。
凭借雷士集团超前、务实、快速的经营理念和强大的品牌张力、遍布全国的营销网络和服务机构,公司将随时为业内用户提供完善的解决方案及周全、细致、快捷的服务。
雷士网络科技有限公司是一个充满生机、蓬勃发展的企业,我们拥有一支精于技术、勇于创新的专业核心团队,遵循“为客户创造高性价比产品”的经营理念，遵照高质不高价的指导思想,在为消费者制造优质产品、提供优质服务的同时，与消费者携手并进，追求更加和谐美好的生活。
雷士网络综合布线产业是众多关爱雷士、支持雷士网络的朋友们的共同的事业。
“创世界品牌,争行业第一”,不仅是雷士人的梦想,更是雷士人的远大目标!1.5.２器件选择本工程全部选用雷士网络科技有限公司的综合布线系统产品。
原因是:１、确保器件质量雷士网络的综合布线产品，采用的是美国EXTEＮS公司技术，是全球一流技术,其产品全部通过了中国信息产业部、质量技术监督局的检测，为入网、优质产品。

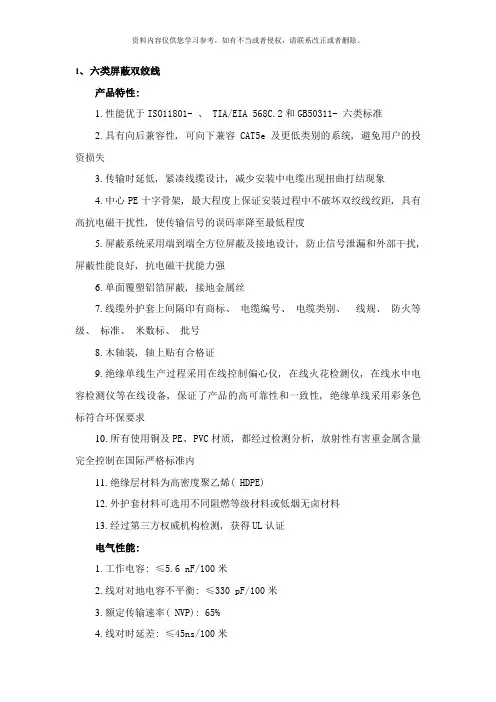

更重要的是，雷士网络的综合布线产品针对我国施工人员素质普遍不如国外的具体国情,对其生产的所有综合布线产品均采取了特殊加强处理,雷士网络布线塑料制品均采用PC材料，超五类铜缆的铜丝直径超过0.51mm，六类铜缆的铜丝直径超过0。
