蒸汽减压阀种类

图文介绍66种型号减压阀汇总，结构特点和用处一文全掌握！01YZ11X减压阀，YZ11X支管式减压阀YZ11X支管式减压阀结构特点和用处YZ11X支管式减压阀是直接作用式薄膜弹簧减压阀，是在吸取了国外同类产品优点的基础上设计制造的。

主要由膜片、磴形阀瓣、调节弹簧等零件组成。

利用膜片传感下游压力变化驱动阀瓣，改变和控制阀门开度实现减压稳压功能。

由调定调节弹簧压力设定出口压力值。

本产品适当加大了膜片面积，提高了灵敏度。

减压稳压平稳、灵敏。

适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户支管使用。

备注订购YZ11X支管式减压阀时请注明型号、压力、口径、材质、开启压力、介质、温度。

02420X减压阀，420X可调式减压阀420X减压阀也称为420X可调式减压阀，活塞式可调式减压稳压阀，可调减压稳压阀。

活塞式可调式减压稳压阀是安装于高层建筑给排水系统管道上，将进口压力减至某一需要的出口压力的特种阀门。

该阀门依靠本身能量使出口压力保持稳定在设定植，即出口压力不因进口压力及流量的变化而变化，并且阀门控制系统的进口处装有一个自清洁滤网，利用利用体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统，确保系统循环畅通无阻，使阀门能安全可靠地运行。

系统动作平稳、强度高、使用寿命长。

活塞式使用于大于450口径的阀门。

备注订购420X可调式减压阀时请注明型号、压力、口径、材质、开启压力、介质、温度。

03YK43(X/F)气体减压阀，YK43(X/F)活塞式减压阀YK43(X/F)气体减压阀也称为先导活塞式减压阀，启闭驱动活塞减压阀。

YK43X/F气体减压阀结构特点和用处：YK43气体减压阀属于先导活塞式减压阀。

由主阀和导阀两部分组成。

YK43型气体减压阀主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。

YK43型气体减压阀导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。

通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

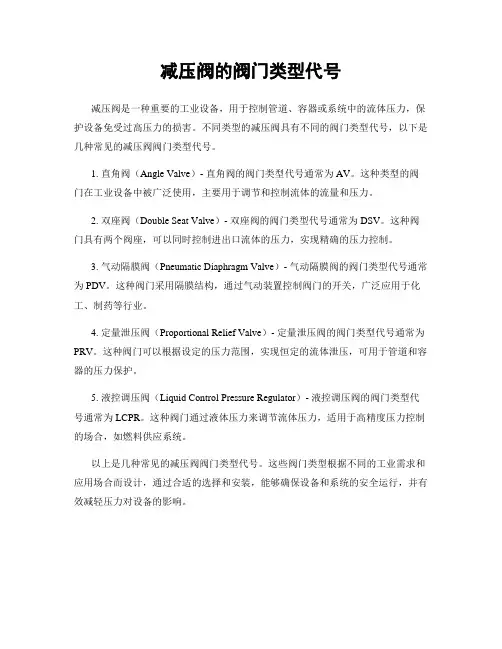

减压阀的阀门类型代号
减压阀是一种重要的工业设备，用于控制管道、容器或系统中的流体压力，保护设备免受过高压力的损害。

不同类型的减压阀具有不同的阀门类型代号，以下是几种常见的减压阀阀门类型代号。

1. 直角阀（Angle Valve）- 直角阀的阀门类型代号通常为AV。

这种类型的阀门在工业设备中被广泛使用，主要用于调节和控制流体的流量和压力。

2. 双座阀（Double Seat Valve）- 双座阀的阀门类型代号通常为DSV。

这种阀门具有两个阀座，可以同时控制进出口流体的压力，实现精确的压力控制。

3. 气动隔膜阀（Pneumatic Diaphragm Valve）- 气动隔膜阀的阀门类型代号通常为PDV。

这种阀门采用隔膜结构，通过气动装置控制阀门的开关，广泛应用于化工、制药等行业。

4. 定量泄压阀（Proportional Relief Valve）- 定量泄压阀的阀门类型代号通常为PRV。

这种阀门可以根据设定的压力范围，实现恒定的流体泄压，可用于管道和容器的压力保护。

5. 液控调压阀（Liquid Control Pressure Regulator）- 液控调压阀的阀门类型代号通常为LCPR。

这种阀门通过液体压力来调节流体压力，适用于高精度压力控制的场合，如燃料供应系统。

以上是几种常见的减压阀阀门类型代号。

这些阀门类型根据不同的工业需求和应用场合而设计，通过合适的选择和安装，能够确保设备和系统的安全运行，并有效减轻压力对设备的影响。

减压阀的分类减压阀是一种用于控制气体或液体压力的装置，广泛应用于工业、建筑、航空航天等领域。

根据不同的工作原理和结构特点，减压阀可以分为多种类型。

本文将从以下几个方面对减压阀的分类进行详细介绍。

一、按照工作原理分类1. 弹簧式减压阀弹簧式减压阀是一种通过弹簧力控制阀门开启和关闭的减压阀。

当进口压力超过设定值时，弹簧会被挤压，使得阀门打开，允许部分流体流出以降低出口压力。

反之，当进口压力下降时，弹簧会使得阀门关闭，保持出口压力稳定。

2. 液力式减压阀液力式减压阀是一种利用液体动量原理进行调节的减压阀。

当进口流体速度增加时，液体动能也增加，在缩小的通道中产生高速涡流和低静态压力区域，从而使得进口流体的动能转化为静态能，并且降低了出口压力。

3. 气动式减压阀气动式减压阀是一种通过空气或气体信号控制阀门开启和关闭的减压阀。

当进口压力超过设定值时，空气或气体信号会使得阀门打开，允许部分流体流出以降低出口压力。

反之，当进口压力下降时，空气或气体信号会使得阀门关闭，保持出口压力稳定。

二、按照结构特点分类1. 活塞式减压阀活塞式减压阀是一种利用活塞运动来调节流量的减压阀。

它通常包括一个带有弹簧的活塞和一个与之相配合的缸体。

当进口流体增加时，活塞会向上移动，缩小通道并调节流量以降低出口压力。

反之，当进口流体减少时，弹簧会使得活塞向下移动，并扩大通道以保持出口压力稳定。

2. 膜片式减压阀膜片式减压阀是一种利用膜片来调节流量的减压阀。

它通常包括一个带有弹簧的膜片和一个与之相配合的阀体。

当进口流体增加时，膜片会向上弯曲，缩小通道并调节流量以降低出口压力。

反之，当进口流体减少时，弹簧会使得膜片恢复原状，并扩大通道以保持出口压力稳定。

3. 喷嘴式减压阀喷嘴式减压阀是一种利用喷嘴原理来调节流量的减压阀。

它通常包括一个带有喷嘴和调节阀门的管道系统。

当进口流体增加时，喷嘴的缩小截面积会产生高速涡流和低静态压力区域，并且通过调节阀门来控制进口流量以降低出口压力。

蒸汽减压阀Y43H-16C/25C/活塞式减压阀（说明书及结构图）活塞式蒸汽减压阀Y43H-16C属于先导活塞式减压阀。

由主阀和导阀两部分组成。

蒸汽减压阀的主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。

导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。

通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

活塞式蒸汽减压阀Y43H-16C导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。

通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

主产品主要用于蒸汽管路，起减压稳压作用从而在提高灵敏度、流量、寿命等方面大大改善了性能。

活塞式蒸汽减压阀Y43H技术参数和性能指标：活塞式蒸汽减压阀Y43H-25C根据实时测量的首站外输流量，由 SCADA 主机软件计算出使最高点为最佳运行值（0.1~0.2MPa）时减压阀上游必须达到的压力值，该计算值由主机实时传给减压站的 PLC，作为减压站控制回路的设定值。

控制回路将其与上游压力实测值比较，根据其偏差确定模拟信号（4~20mA）输出量，减压阀自身配备的单回路控制器根据接收到的 4~20mA 信号的大小决定减压阀的开度，调节上游压力，直至与设定值一致为止。

活塞式蒸汽减压阀Y43H-25C操作须知（1）不许用裸手直接接触阀体，否则可能造成烫伤。

（2）在操作前，应首先关闭减压阀前截断阀，并利用旁路去除全部异物和铁锈，否则可能造成减压阀故障，无法正常工作。

（3）通过旁路管线的二次侧压力必须低于设定压力。

否则由于通过旁路管线的二次侧压力高于设定压力，引起安全阀起跳。

（4）当调整压力时，慢慢地轻动调整螺丝，不当的调整操作可能行成水击或砰砰作响声等，对减压阀或其他设备造成损坏。

（5）管线中的凝结水要完全排除，当长时间不用时，应关闭减压阀前后的截止阀。

减压阀>>蒸汽减压阀>>高温高压蒸汽减压阀产品详细信息减压阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。

2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。

3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。

4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。

⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。

（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。

）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。

管道的最终控制是阀门。

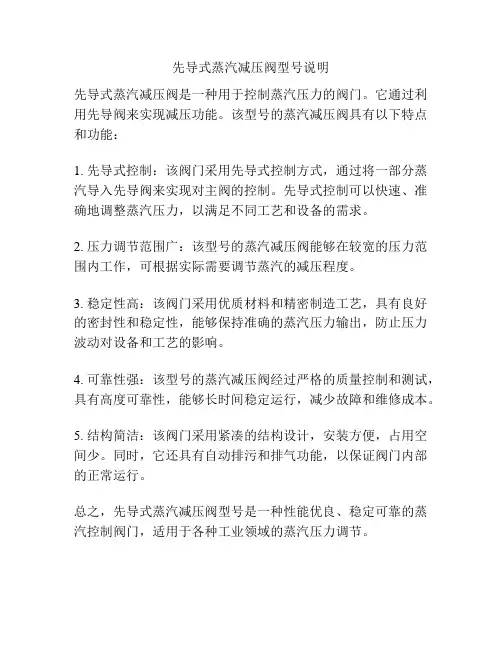

先导式蒸汽减压阀型号说明
先导式蒸汽减压阀是一种用于控制蒸汽压力的阀门。

它通过利用先导阀来实现减压功能。

该型号的蒸汽减压阀具有以下特点和功能：
1. 先导式控制：该阀门采用先导式控制方式，通过将一部分蒸汽导入先导阀来实现对主阀的控制。

先导式控制可以快速、准确地调整蒸汽压力，以满足不同工艺和设备的需求。

2. 压力调节范围广：该型号的蒸汽减压阀能够在较宽的压力范围内工作，可根据实际需要调节蒸汽的减压程度。

3. 稳定性高：该阀门采用优质材料和精密制造工艺，具有良好的密封性和稳定性，能够保持准确的蒸汽压力输出，防止压力波动对设备和工艺的影响。

4. 可靠性强：该型号的蒸汽减压阀经过严格的质量控制和测试，具有高度可靠性，能够长时间稳定运行，减少故障和维修成本。

5. 结构简洁：该阀门采用紧凑的结构设计，安装方便，占用空间少。

同时，它还具有自动排污和排气功能，以保证阀门内部的正常运行。

总之，先导式蒸汽减压阀型号是一种性能优良、稳定可靠的蒸汽控制阀门，适用于各种工业领域的蒸汽压力调节。

蒸汽减压阀的安装与使用发布日期：[2013-1-17] 共阅[392]次蒸汽减压阀的安装必须在管路系统清洁的情况下进行。

以防焊渣，氧化皮等赃物流入阀内，影响阀门正常工作。

所以，在减压阀安装的前端需要安装过滤器，也是为了以防止质中的杂物进入减压阀，影响其性能。

阀应安装在便于操作和维修的地方，并且必须直立安装在水平管道上，应注意使管路中介质的流向与阀体上箭头所示方向一致，切勿反装。

安装的减压阀前后应有一段直管，阀前的直管长度约为600mm，阀后的直管长度约为1mm。

一般减压阀都要求进出口压差必须大于0.2Mpa。

减压阀通常有DN50～DN100等多种规格，阀前、后的工作压力分别为1MPa和0．1～0．5MPa，调压范围误差为±5％～10％。

蒸汽减压阀的安装和使用，应该旁路管截止阀打开，消除冷凝水管和苏打水，以防减压阀打开产生水减压阀，造成损坏现象，当没有异常现象，顺时针方向旋转调节螺丝，慢慢将出口压力调整为必要的压力（在阀在表压为准），经过调整，将锁紧螺母回紧，安装防护罩。

蒸汽减压阀More Sharing ServicesShare on favoritesShare on emailShare on printShare on sinaweiboShare on qzone内容:1.降低蒸汽压力2.减压阀的优势3.蒸汽减压阀的类型a.直接作用b.先导式4.摘要使用蒸汽的工厂通常都需要将高压蒸汽经过减压后达到产品和设备的使用要求。

通过减小蒸汽流道的通径来降低蒸汽的压力的阀门，来提供更有效率的蒸汽。

如果仅仅是为了减压，只需略微开启主阀或在蒸汽管道上安装孔板就可以实现，但这样会导致流量产生无序波动，从而会伴随着压力相应的波动。

为了解决这些问题，据需要使用减压阀（RPV）来控制下游压力。

确保即使在流量波动情况下，压力也能维持稳定。

尽管可以通过使用控制阀、压力传感器和控制器来维持蒸汽压力稳定，但是减压阀可以完全通过自我调节运行、无需电力就能控制蒸汽压力的优势。

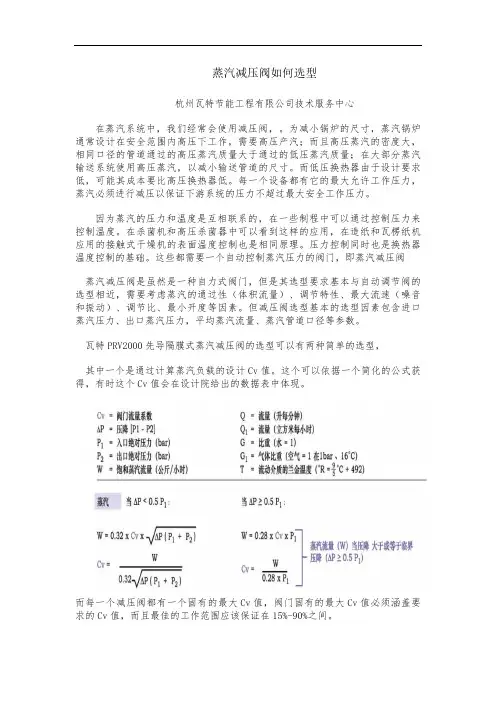

蒸汽减压阀如何选型杭州瓦特节能工程有限公司技术服务中心在蒸汽系统中，我们经常会使用减压阀，。

为减小锅炉的尺寸，蒸汽锅炉通常设计在安全范围内高压下工作，需要高压产汽；而且高压蒸汽的密度大，相同口径的管道通过的高压蒸汽质量大于通过的低压蒸汽质量；在大部分蒸汽输送系统使用高压蒸汽，以减小输送管道的尺寸。

而低压换热器由于设计要求低，可能其成本要比高压换热器低。

每一个设备都有它的最大允许工作压力，蒸汽必须进行减压以保证下游系统的压力不超过最大安全工作压力。

因为蒸汽的压力和温度是互相联系的，在一些制程中可以通过控制压力来控制温度。

在杀菌机和高压杀菌器中可以看到这样的应用，在造纸和瓦楞纸机应用的接触式干燥机的表面温度控制也是相同原理。

压力控制同时也是换热器温度控制的基础。

这些都需要一个自动控制蒸汽压力的阀门，即蒸汽减压阀蒸汽减压阀是虽然是一种自力式阀门，但是其选型要求基本与自动调节阀的选型相近，需要考虑蒸汽的通过性（体积流量）、调节特性、最大流速（噪音和振动）、调节比、最小开度等因素。

但减压阀选型基本的选型因素包含进口蒸汽压力、出口蒸汽压力，平均蒸汽流量、蒸汽管道口径等参数。

瓦特PRV2000先导隔膜式蒸汽减压阀的选型可以有两种简单的选型，其中一个是通过计算蒸汽负载的设计Cv值。

这个可以依据一个简化的公式获得，有时这个Cv值会在设计院给出的数据表中体现。

而每一个减压阀都有一个固有的最大Cv值，阀门固有的最大Cv值必须涵盖要求的Cv值，而且最佳的工作范围应该保证在15%-90%之间。

我们可以看出用公式计算选型蒸汽减压阀有时有些困难。

对于一些简单的应用，瓦特提供一个选型表来帮助客户快速选型。

至需要入口压力、出口压力和蒸汽流量即可。

但这种选型方法有时不够精确，而且对于一些严酷工况，对流速、噪音、振动、气蚀等就必须经过软件或公式选型复核。

蒸汽减压阀本身是一种机械产品，如果流量变化超过8:1（最大流量和最小流量），则建议考虑并联减压站分程控制满足要求。

Y43H蒸汽减压阀一、产品[先导活塞蒸汽减压阀]的详细资料：产品型号：Y43H/Y型产品名称：先导活塞蒸汽减压阀产品特点：本系列减压阀属于先导活塞式减压阀。

由主阀和导阀两部分组成。

主阀主要由阀座、阀阀盘、活塞、缸套、弹簧等零件组成。

导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。

通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

本产品主要用于蒸汽管路，超减压稳压作用。

二、主要技术参数和性能指标：公称压力（MPa） 1.6 2.5 4.0 6.410.016.0壳化试验压力（MPa） 2.4 3.75 6.09.615.024密封试验压力（MPa） 1.6 2.5 4.0 6.410.016.0最高进口压力（MPa） 1.6 2.5 4.0 6.410.016.0出口压力范围（MPa） 1.0-1.00.1-1.60.1-2.50.5-3.50.5-350.5-45压力特性偏差（MPa）△P2P GB12246-1989流量特性偏差（MPa）△P2G GB12246-1989最小压差（MPa）0.150.15 0.2 0.4 0.8 1.0渗漏量GB12245-1989*.壳体试验不包括膜片、顶盖。
