高层建筑中定位放线重要性分析及质量管控措施

工程定位放线实施方案一、前言工程定位放线是工程施工前的重要环节，它确保了施工过程中的准确性和稳定性。

在现代工程建设中，定位放线已经成为了必不可少的环节。

本文将对工程定位放线的实施方案进行详细阐述，以便工程施工人员在工作中做好相关的准备和实施。

二、定位放线的目的1. 确保工程施工的准确性2. 提高工程施工的效率3. 降低工程施工的风险4. 保障工程施工的质量三、定位放线的原则1. 知识产权保护原则2. 安全第一原则3. 成本效益原则4. 遵守法律法规原则四、定位放线实施方案1. 调查研究在进行定位放线之前，必须对工程场地进行详细的调查研究。

主要包括场地地形、土质、水文地质、气候等方面的调查，同时还需要了解当地的规划和环境政策等。

2. 设计方案在了解了工程场地的基本情况之后，需要进行定位放线的设计方案。

根据实际情况，确定放线的具体位置、角度和距离等参数。

设计方案需要考虑到工程的实施难度、成本和时间等因素。

3. 装备准备进行定位放线需要使用一定的装备，包括全站仪、测距仪、地基雷达等专业测量设备。

在进行放线之前，需要对这些装备进行检查和校准，确保其准确性和稳定性。

4. 现场测量在进行定位放线时，需要进行现场测量。

测量人员需要根据设计方案，对放线的具体位置进行测量和标注。

在测量过程中，需要密切配合，确保测量的准确性和一致性。

5. 放线实施在测量完成之后，需要对测量结果进行验证，并在实际场地进行放线。

在放线过程中，需要密切协作，保持高度的专注和准确性，确保放线的准确性和稳定性。

6. 数据记录在放线完成后，需要对测量数据进行记录和归档。

这些数据将作为工程施工的依据，确保施工的准确性和稳定性。

7. 结果验证在完成放线之后，需要对放线结果进行验证和确认。

如果有发现错误或偏差，需要及时进行修正和调整。

六、总结工程定位放线是工程施工前的重要环节，它对工程施工的准确性和稳定性起着决定性的作用。

因此，对工程定位放线实施方案的准备和实施非常重要。

工程测量定位及放线控制要点分析摘要：建筑工程施工中测量发挥着重要作用，测量定位与放线控制质量直接影响到项目整体质量。

有鉴于此，本文中以建筑工程为切入点，分析做好工程测量定位与放线控制的措施。

关键词：工程测量定位；放线控制；控制措施工程测量定位和放样精度会对工程质量和施工进度带来较大的影响，同时测量放样的成果也要做到准确无误。

在具体工程测量过程中，需要建立合适的控制网，并选择适宜的放样方法，提高测量放样成果的准确性。

1、建筑工程中放线技术分析建筑工程中的防线技术实际上是指在施工过程中根据图纸的要求标明各个要素，然后在实际操作的时候可以迅速找准位置，使得整个施工过程都能够按照图纸严格进行，可以有效减少各项数据与实际情况之间的偏差，降低工程的错误率，提高工程的质量。

该技术也是建立施工控制网络的前提和基础，也建筑工程建设中的重要措施，目前已经绝大多数建筑工程总的必备环节，与建筑工程最终质量之间有着直接的联系。

建筑工程中的放线技术主要涉及以下几个重要的环节，标高测量、轴线控制桩等等，必须要对这些环境进行严格的放线测量，将测量结果进行反复的检查和校核，然后将最终的结构上报给监理部门，由监理工程师确定之后可以进行后续的施工操作。

在对某个具体物体进行测量的时候，要根据图纸的规划设计来进行标注，将严格测量之后得出的数据交由业主进行审批，审批合格之后得出审批测量报告，从而进行后续的施工。

此外，在施工过程中还注意要尽量避免移动桩位，使其处于明显的位置，以便于对其进行控制。

2、建筑工程测量定位控制要点2.1控制轴网引测在工程施工过程中，测绘站给出的控制点作为工程的轴线点，在测量定位时，需要基于业主提供的基准坐标的基础上进行引测，将基坑顶中的四个角落作为引测点，在实际工程测量中，往往只需要两个点即能够进行具体的引测。

2.2平面放样测量平面放样测量分为基于±0.00以下平面放样测量和在±0.00以上的平面放样测量两种。

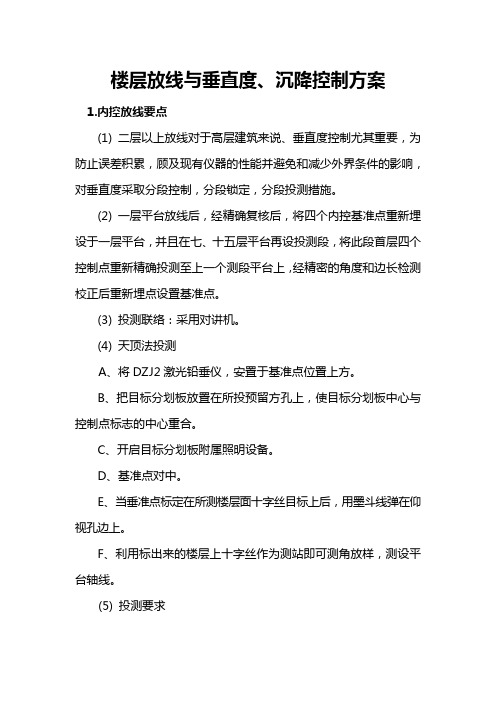

楼层放线与垂直度、沉降控制方案1.内控放线要点(1) 二层以上放线对于高层建筑来说、垂直度控制尤其重要，为防止误差积累，顾及现有仪器的性能并避免和减少外界条件的影响，对垂直度采取分段控制，分段锁定，分段投测措施。

(2) 一层平台放线后，经精确复核后，将四个内控基准点重新埋设于一层平台，并且在七、十五层平台再设投测段，将此段首层四个控制点重新精确投测至上一个测段平台上，经精密的角度和边长检测校正后重新埋点设置基准点。

(3) 投测联络：采用对讲机。

(4) 天顶法投测A、将DZJ2激光铅垂仪，安置于基准点位置上方。

B、把目标分划板放置在所投预留方孔上，使目标分划板中心与控制点标志的中心重合。

C、开启目标分划板附属照明设备。

D、基准点对中。

E、当垂准点标定在所测楼层面十字丝目标上后，用墨斗线弹在仰视孔边上。

F、利用标出来的楼层上十字丝作为测站即可测角放样，测设平台轴线。

(5) 投测要求A、采用15kg锤球吊挂复核，相差≯3mm即为准确，否则必须检查原因，并重新投设。

B、投测的预留孔150×150，中心点上、下层各层偏差≯8mm。

2. 标高抄测(1) 采用引测转移法，将＋0.5m线抄测到固定的钢筋砼柱侧面，每次抄测引点上翻。

(2) 每次由基准点处采用50m钢尺向上引测上翻后，由水准仪抄测施工楼层＋0.5m线。

(3) 同内控放线一致，主楼部分在九层、十九层设置标高基准点。

3.测量放线精度要求施工放线必须先进行测角，量边或方向控制点检验校核，符合要求后方可大面放样。

(1)楼层放线允许偏差：Ｌ≤20m ≯±3mm(2) 各层的竖向允许偏差不大于±5mm，总高累计竖向允许差<H/1000，且不大于20MM。

(3) 标高控制网必须进行附合校对，闭合差应小于±5mm n 或±20mm L ，闭合差合格后，应按测绘数成正比例地分配。

校测由下而传递上来的各水平线，误差应在±5mm以内，在各层抄平时，应后视二条水平线进行校核。

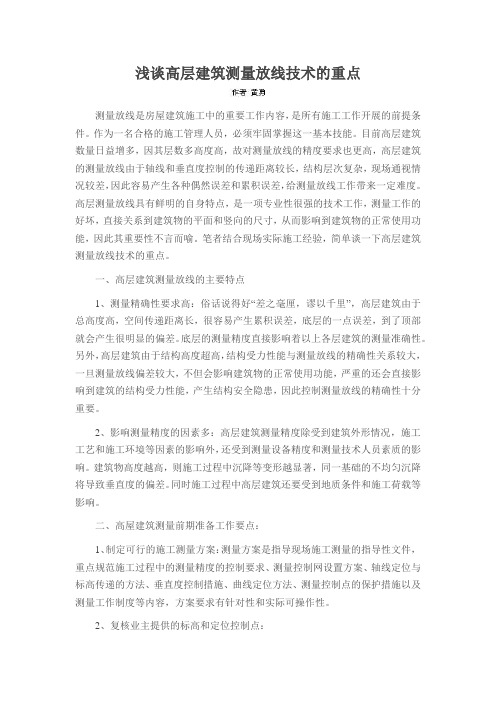

浅谈高层建筑测量放线技术的重点测量放线是房屋建筑施工中的重要工作内容，是所有施工工作开展的前提条件。

作为一名合格的施工管理人员，必须牢固掌握这一基本技能。

目前高层建筑数量日益增多，因其层数多高度高，故对测量放线的精度要求也更高，高层建筑的测量放线由于轴线和垂直度控制的传递距离较长，结构层次复杂，现场通视情况较差，因此容易产生各种偶然误差和累积误差，给测量放线工作带来一定难度。

高层测量放线具有鲜明的自身特点，是一项专业性很强的技术工作，测量工作的好坏，直接关系到建筑物的平面和竖向的尺寸，从而影响到建筑物的正常使用功能，因此其重要性不言而喻。

笔者结合现场实际施工经验，简单谈一下高层建筑测量放线技术的重点。

一、高层建筑测量放线的主要特点1、测量精确性要求高：俗话说得好“差之毫厘，谬以千里”，高层建筑由于总高度高，空间传递距离长，很容易产生累积误差，底层的一点误差，到了顶部就会产生很明显的偏差。

底层的测量精度直接影响着以上各层建筑的测量准确性。

另外，高层建筑由于结构高度超高，结构受力性能与测量放线的精确性关系较大，一旦测量放线偏差较大，不但会影响建筑物的正常使用功能，严重的还会直接影响到建筑的结构受力性能，产生结构安全隐患，因此控制测量放线的精确性十分重要。

2、影响测量精度的因素多：高层建筑测量精度除受到建筑外形情况，施工工艺和施工环境等因素的影响外，还受到测量设备精度和测量技术人员素质的影响。

建筑物高度越高，则施工过程中沉降等变形越显著，同一基础的不均匀沉降将导致垂直度的偏差。

同时施工过程中高层建筑还要受到地质条件和施工荷载等影响。

二、高屋建筑测量前期准备工作要点：1、制定可行的施工测量方案：测量方案是指导现场施工测量的指导性文件，重点规范施工过程中的测量精度的控制要求、测量控制网设置方案、轴线定位与标高传递的方法、垂直度控制措施、曲线定位方法、测量控制点的保护措施以及测量工作制度等内容，方案要求有针对性和实际可操作性。

高层建筑施工测量技术重点、难点分析及解决方法建』筑』工f程科高层建筑施工测量技术重点,难点分析及解决方法李兴军王国围(1,鸡西市承工建筑有限公司,黑龙江鸡西1581002,黑龙江正业勘测设计有限公司,黑龙江哈尔滨150000)摘要:针对施工测量技术方面,重点分析了建筑物控制线,建筑物的竖向传递,建筑物的高程控制及沉降与垂直度的观测的施工方法.关键词:控制线;极坐标法;测设;竖向传递;高程控制建筑施工测量是施工的第一道工序,也是一道极为重要的T序.不仅要符合设计图纸本身的平面位置,尺寸,标高等,而且要符合城市规划的要求,目前我国高层建筑日益增多,这些高层建筑在施工中,其层数多,高度高,结构竖向的偏差将直接影响结构受力,因此如何精确地进行建筑轴线测量楼面定位放线及高程控制沉降与垂直度观测是极其重要的问题,对建筑物的平面定位一般采用精确度较高的全站仪或GPS定位仪,可以避免两点间距离因丈量尺本身和外界因素(如风等)而产生的误差.在竖向传递方面采用激光铅垂仪,经纬仪等,在高程控制和沉降观测方面常采用水准仪,在垂直度观测方面常采用经纬仪.1建筑物的定位放线1.1轴线的定位依据根据城市规化部门提供的用地红线点座标,总平面图建筑物外轴线交点的座标.1.2建立施工控制线高层建筑必须建立施工控制网.根据工程建筑特点,形状变化,遵循由总体到局部的原则,为了便于准确地定出建筑物各轴线的相交点,提高测量的精度和进度,根据施工顺序采用极坐标法对每单体方格控制,十字形主轴线的测设,作为定位放线的控制线.建立施工方格控制网必须从整个施工过程考虑.lI3控制线的施测¨¨Ncyx)现总平面0图设计没有给,出建筑物外轴,,,一,.线相交点坐标,故设法计算出建筑物十字主丝兰堡鏊垒塑轴线与用地红线坐标点的关系,这里没法详述该建筑物控制线的施测过程,现介绍极坐标法的施测方法: 用极坐标法测定一点的平面位置时,系在一个控制点上进行,但该点必须与另一控制点通视.根据测定点与控制点的坐标,计算出它们之间的夹角(极角p)与距离(极距s),按B与s之值即可将给定的点位定出.如上图:M,N为控制点,即已知M,N之坐标和MN边的坐标方位角aMN.现在要求根据控制点M测定P点.首先进行内业计算,按坐标反算方法,求出M到P的坐标方位角MP和距离s.计算公式如下:MP=tg一1(yP—yM/xP—xM)S=yP—yM/sinMP=xP—xM]cosMPB=MN—AMP在实地测定P点的步骤:全站仪安置于M点上,把坐标方位角aMp和距离s的数据输入全站仪计算器,以MN为起始边,测设极角B, 和MP方向上的距离s,即得所求点P.当不计控制点M的误差,用极坐标法测定P之点位中误差mp,可按下式进行计算:mp=,/(s2/P2)m2p+m2s式中:mB一测设p角度的中误差;s一控制点至测定点的距离;ms一测定距离s的中误差;2建筑物的竖向传递2.1在承台,地梁混凝土浇筑完成后,地轴线引测至承台混凝土面,按施工图放出有关截面的尺寸线.2.2基础柱混凝土浇捣完成拆模后,根据已有的控制点线,把轴线精确引测到柱的侧面上, 待4-0.00层垫层混凝土施工完成后,在垫层面上弹出各轴线的位置,然后把轴线向内移(一般内移为一整数).经复核无误后,弹出墨线,把相交点做好标记,作为以后放线竖向传递的基准点.2I3以后上面楼层在装模时,应在相应位置留150mmx150mm的传递孑L,以便在室内传递轴线.轴线的传递预留孑L位置见下图.;豫目n位i—鬲赢鬲磊=-2I4竖向传递方法采用激光铅垂仪法,在首层控制点上架设激光铅垂仪,调置仪器对中,整平后启动电源,使激光铅垂仪射出可见的红色光束,投射到上层预留孑L的接收靶上,查看红色斑点离靶心最小之点,此点即为第二层的一个控制点.其余控制点采用同样方法向上传递.然后把控制点与点之间连成直线,向外移动回原来内移的实际尺寸,即还原该轴线.3建筑物的高程控制3.1基坑开挖后,当基坑快要挖到设计标高时,应在基坑的四壁或者坑底边沿及中央打人小木桩,在木桩上引测同一高程的标高,以便根据标点拉线修整坑底和浇捣垫层混凝土.3.2在基础柱,墙钢筋接驳和安装完毕后,把水准点结合每栋建筑物基础的相应标高引测到竖向钢筋上,用红油漆标示,再根据施工图在墙,柱筋相应位置上标出承台面,地梁面等各施工面标高.3.3在拆除模板后,把水准点标高精确引测到柱侧面上并选择便于向上传递的位置作好标记,作为向上传递的控制点.3-4以后每施工一层,用钢尺沿结构边柱或电梯间等位置向上竖直丈量.至少要3处向上引测,以便于相互校核和适应分段施工的需要,引测步骤如下:3.4.1先用水准仪根据控制点或±0.00水平线,在各向上引测处准确地测出相同的起始标高线(一般多测4-1.00米标高线).3.4.2用钢尺沿垂直方向,向上量至施工标高线,作为向上引测的依据.沉降观测点大样图3.4I3将水准仪安置到施工层,校核由下面引测上来的各水平线,误差不得超过4-5mm,在各层抄平观测时,最少应后视两条水平线以作校核.4建筑物的沉降与垂直度观测4.1沉降观测4.1.1沉降观测点的布设和要求观测点的位置与数量,根据建筑物的形状和结构荷重等特点布设,具体布置根据设计要求.对观测点的要求如下:a.观测点本身应牢固稳定,确保点位安全,能长期保存;b.观测点的上部必须为突出的半球形状或有明显的突出之处,与柱身或墙身保持一定的距离.c.要保证在点上能垂直置尺和良好的通视条件.4.1.2沉降观测点的形式与埋设沉降观测点一般埋设在外墙面,高出散水面1米左右,具体做法屺上.4.1I3沉降观测的方法a.为了保证观测成果的正确性,沉降观测应要做到以下四定:固定人员观测和整理成果;固定使用水准仪及水准尺;使用固定的水准点;按规定的日期,方法及路线进行观测.b.确定沉降观测线路并编制观测路线图,进行沉降观测时,因施工或生产的影响,造成通视困难,往往为寻找设置仪器的适当位置而花费时间.在观测前,根据现场进行规划,确定安置仪器的位置,选定若干较稳定的沉降观测点或其他固定作为临时水准点(转点),并与水准点组成环路.最后根据选定的水准点,设置仪器的位置以及观测路线,编制沉降观测路线图,以后每次都按固定的路线观测.但应注意,必须在测定临时水准点高程的同一天(下转l8页)一265一[数标的接整层始米层处直一该起整各各上过在二出,由向超应第划线应高当,定并平均标.时测,水线始取尺确层的高起量钢精科技J术J广J场提高溴化锂吸收式中央空调主机使用寿命的方法王文胜(哈药集团制药总厂.黑龙江哈尔滨150000)摘要:保证溴化锂中央空调主机的使用寿命,是一个非常复杂的系统工程,需要制造商不断努力,提供高质-i-eJ_*_J~产品;也需要空调系统的使用者不断努力,提高管理水平,进行合理有效的维护保养.关键词:溴化艘;中央空调;保养;质量前言提高溴化锂中央空调的使用寿命在中央空调系统中,溴化锂吸收式中央空调主机在投资上占有很大比重.在功能上占有很重要的地位.因此,在其使用寿命周期内,进行性能维护管理,对于整个中央空调系统的稳定,高效运行来说是至关重要的.1影响溴化锂吸收式中央空调主机使用寿命的因素溴化锂吸收式中央空调主机的使用寿命,是指在尽量保证机组出厂时的能力,性能的前提下,机组能够使用的年限.在实际的空调系统中,由于用途,使用场所,年运转时间,负荷率,起停的频率,维护保养状况等各种条件及运转管理的适当与否的不同.其使用寿命有很大区别.要提高溴化锂吸收式中央空调主机的使用寿命,必须a崩以下几方面着手:1.1制造商从优化结构设计,增强自控功能,提高生产工艺水平方面着手,提高主机的可靠性,故障自诊断功能,5l而提高使用寿命.l2使用者应该对溴化锂吸收式中央空调主机以及整个中央空调系统,进行日常及定期的维护保养,防患于未然,从而提高溴化锂中央空调主机的使用寿命,保证整个空调系统的长期高效运行.2从设计,制造方面考虑,提高溴化锂中央空调的使用寿命21从设计,制造角度出发,保证真空度,提高使用寿命真空度是影响溴化锂吸收式中央空调主机使用寿命的主要决定因素,一般是由于抽气不良,机器内漏人空气,机组内部产生的不凝陛气体导致的.机组真空度下降,不但影响使用寿命,还能引起机组能力下降.对于抽气不良及内部产生的不凝性气体,从开发改进抽气装置着手,设计了高性能自动抽气装置,在机组运行时,液流引射装置自动地将机组内不凝气体引入贮气室,通过钯管排出大部分不凝性气体,并且通过抽气泵定期手动抽气, 保证机组的真空度.与以前的单纯通过抽气泵手动抽气的方式相比,使机内真空度的维持性能飞跃性提高.22机组自谚滞劭能的设计,保词渤组的高效运转,提高使用寿命为了保证机组的高效运转,设计人员从机组控制功能考虑,开发计了故障预知及自诊断功能.包括真空状态预知,吸收液浓度预知,燃烧室污垢状态预知,燃烧状态监视诊断,冷却水传热管污垢预知等.吸收式冷温水机控制系统监视机组自身机械的运转状态,使用自诊断机能进行自我诊断.在全负荷范围内,自动分析影响运转效率的原因,发出预知信息,防止效率降低,实现持续高效运转.3从运行使用过程中的维护保养方面考虑,3,1维护保养的必要性空调机器的维护保养,是指对机器出厂时的性能,机能水平尽可能进行保持.维护保养,最大的区别是预防保养和事后保养.预防保养,是通过日常及定期待进行的维护保养(nmlntemanee),经常检查,了解设备的机能及性能,对机器整体及零部件的劣47_At况进行确认,通过有计划的妥当的处理防患于未然.事后保养,是当异常及故障发生后,进行确认和应对.根据情况的严重程度,可能会由于空调停lE运行等的影响,造成建筑物业的停止及使用限制,因而承担很大风险.定期的维护保养,能够将偶发故障降低到最低程度,延缓磨损故障的发生,从而提高机组的使用寿命.另外,通过定期维护保养,能够对机器的振动和噪音,冷暖房性能下降程度,以及大的故障发生前的症状进行及时掌握,防患于未然.因此,从机组的使用寿命和经济陛观来看,通过定期维护保养进行故障预防是非常重要的.32运行过程中的定期维护保养系统运行过程中,造成溴化锂吸收式中央空调主机能力下降的主要原因,是冷却水传热管内壁的污垢,真空度下降,冷媒的损失及污染,吸收液中缓蚀剂的损耗等引起的.因此,应该制定合理的维护保养计划,对以下方面进行严格管理.32.1水质管理对于溴化锂吸收式中央空调主机的使用寿命来说,水质管理非常重要,尤其是冷却水的水质管理.一般来说,蒸发器传热管内的冷水,基本E是使用密闭式循环系统,水质问题较少.而吸收器和冷凝器传热管内的冷却水,大多使用开放式冷却塔,会产生水垢等附着在传热管壁上, 使传热陛能下降,有时还会产生腐蚀,影响机组的运转效率和使用寿命.因此,对于冷却系统,要进行管路系统保养,定期分析水质,进行水质管理加入阻垢剂,防锈剂,灭藻剂等改善水质;定期清洗传热管污垢.试验证明,蒸发器和吸收器容积的2%的不凝性气体,能够使胡组制冷能力下降ltWo,因此必须严格管理机组的真空度,每天观察机组的真空表,定期进行必要的抽真空保养,发现真空度变化较大时,及时进行必要的检修;定期检查真空泵的臭气性能及泵油的乳化状况,最大程度的保证机组的真空度.提高机组的使用寿命.3.22吸收及冷媒的管理作为吸收液的溴化锂水溶液,对钢和铜有腐蚀作用.为了防止腐蚀,在溴化锂溶液中添加了缓蚀剂.缓蚀剂在钢板表面形成防蚀皮膜的过程中,会慢慢地消耗,因此要定期检测吸收液中缓蚀剂.为了提高热交换器的换热效率,制造商会在溴化锂溶液中添加表面活性剂(女口异辛醇)降低表面张力,提高机组的效率及能力.表面活性剂会由于抽气系统的工作而缓慢减少,因此应该定期检测吸收液中表面活剂的浓度,必要时进行补充.另外极少量的冷媒会由于抽气系统而缓慢排了机外.并且,在低温再生器和冷器之问,吸收器和蒸发器之间,以及高温再生器内,装有分离吸收液和冷媒冰蒸气)用的栅板.有时由于压力的突然变化,会引起吸收液飞溅,混入蒸发器,使冷媒比重增大,造成冷媒污染,从而导致冷媒的沸点上升,制冷能力下降.因此,在定期检查冷媒量的同时,还要测定冷媒的比重.必要时补充冷媒,并目进行冷媒净化保养,保证机组的制冷能力,保证机组的运行效率及使用权寿命.3.23空调系统管路及末端的保养举例来说,如果说长期连续运行,而不清扫空调室内机的过滤器和交换器,污垢不断增多,不但空调效率下降,能源消耗也会增加.同时还会使溴化锂中央调主机经常处于高负荷状态下运转,影响机组有作用寿命.因此,必须定期对整个空调系统(包括管路和空调末端),进行必要的清洗,维修,更换损坏部件等维护保养,保证整个空调系统的良好状态,从而提高中央空调主机的作用寿命.结束语综上所述,保证溴化锂中央空调主机的使用寿命,是—个非常复杂的系统工程,涉及到从设计,材料,生产乃至日常的运行,维护,管理~77-h-面面.需要制造商不断努力,提供高质量的主机产品;也需要空调系统的使用者不断努力,提高管理水平,(上接265页)内同时观测其他沉降观测点.c.沉降观测点的首次高程测定,首次观测的高程值是以后各次观测用以比较的依据,如初测精度不够或存在错误,不仅无法补测,而且会造成沉降工作中的矛盾现象,因此必须提高初测精度,故采用N2类型的精密水准仪进行首次测定.同时每个沉降观测点首次高程,应在同期进行两次观测后决定.以后每施工一层,复测一次,直至竣工.工程竣工后的第一年要测4次,第二年测2次,第3年后每年测一次,直测到沉降稳定为止.4.2垂直度观测4-2.1如上图(轴线传递预留孔图)需对工程的八个大角和楼的十个小角进行垂直度观测.4.2.2在施工过程中每层在外墙墙角侧面应弹出轴线的垂直线,利用经纬仪进行观.一18—。

建筑工程测量定位放线方案为确保建筑工程施工的准确性和稳定性，测量定位放线是非常重要的环节。

通过相关测量和放线工作，可以保证建筑结构的精确位置和尺寸，从而提高建筑的质量和安全性。

本文将就建筑工程测量定位放线的方案进行详细介绍。

一、测量定位放线的重要性建筑工程中的测量定位放线工作是确保建筑设计图纸精确实现的重要环节。

只有通过精确的测量和放线工作，才能保证建筑结构的尺寸和位置的准确性，同时也能保证建筑工程的质量和安全性。

测量定位放线不仅仅是通过一些简单的测量工具进行测量和标记，更重要的是要通过专业测量仪器和技术手段进行实施。

只有通过专业的测量定位放线工作，才能确保建筑结构的准确性和稳定性。

二、测量定位放线的原则1. 精确性原则：测量定位放线工作必须精确到毫米级别，确保建筑结构的绝对准确性。

2. 实用性原则：测量定位放线工作必须符合现场施工的实际需要，能够满足建筑工程施工的需求。

3. 安全性原则：测量定位放线工作必须符合安全施工的要求，确保施工过程中的安全性。

4. 经济性原则：测量定位放线工作必须符合经济施工的要求，能够达到经济效益和成本控制的目标。

三、测量定位放线的工作流程1. 测量前期准备工作：确定测量范围和精度要求，了解建筑设计图纸和施工方案，准备相关测量仪器和设备。

2. 测量定位工作：根据建筑设计图纸和施工方案，在施工现场进行测量定位工作，采用激光测量仪、全站仪等测量设备，确保测量数据的准确性。

3. 放线标记工作：根据测量数据，在施工现场进行放线标记工作，确保建筑结构的位置和尺寸符合设计要求。

4. 定位监测工作：在建筑工程的施工过程中，进行定位监测工作，确保建筑结构的位置和尺寸在施工过程中不会发生偏差。

5. 测量定位放线记录：对测量定位放线工作进行详细记录，包括测量数据、放线标记、定位监测等内容，确保施工过程中能够进行有效的监控和管理。

四、测量定位放线的注意事项1. 确保测量仪器和设备的准确性和稳定性，及时进行校准和维护，确保测量数据的准确性。

高层住宅测量放线方案汇总在高层住宅的建设过程中，测量放线工作是至关重要的一环。

它不仅关系到建筑物的位置、尺寸和形状的准确性，还直接影响到工程的质量和进度。

为了确保测量放线工作的顺利进行，我们需要制定一套科学、合理、可行的测量放线方案。

下面将对高层住宅测量放线方案进行详细的汇总。

一、工程概况首先，我们需要对高层住宅的工程概况有一个清晰的了解。

包括建筑物的地理位置、占地面积、建筑面积、层数、高度、结构形式等。

这些信息将为后续的测量放线工作提供重要的参考依据。

例如，某高层住宅位于城市的繁华地段，占地面积为_____平方米，建筑面积为_____平方米，共有_____层，高度为_____米，结构形式为框架剪力墙结构。

二、测量放线的准备工作1、人员准备组建一支专业的测量放线团队，包括测量工程师、测量员等。

要求团队成员具备丰富的测量经验和专业知识，能够熟练操作各种测量仪器。

2、仪器准备根据工程的实际需要，配备齐全的测量仪器，如全站仪、水准仪、经纬仪、钢尺等。

并确保仪器经过检定合格，精度满足要求。

3、技术准备熟悉施工图纸，了解建筑物的设计要求和施工规范。

制定详细的测量放线方案，并对测量人员进行技术交底。

4、现场准备清理施工现场的障碍物，保证测量视线畅通。

设置测量控制点，并进行妥善的保护。

三、测量放线的基本原则1、整体控制原则从整体到局部，先控制后碎部。

即在测量工作中，首先建立整体的控制网，然后根据控制网进行局部的测量放线。

2、精度控制原则根据工程的精度要求，合理确定测量放线的精度。

在保证工程质量的前提下，尽量提高工作效率。

3、检核原则测量工作必须经过严格的检核，确保测量结果的准确性。

包括自我检核、互检和专检等。

四、测量控制点的布设控制点应选在通视良好、不易被破坏、便于保存的地方。

同时，控制点之间应相互通视，以便进行联测。

2、控制点的埋设控制点应采用混凝土标桩进行埋设，标桩顶部应刻有十字丝，标桩周围应设置保护栏杆。

试论高层弧形建筑的定位测量放线高层建筑是当今城市发展的重要组成部分，它不仅是城市的标志性建筑，更是城市发展的重要举措。

而在高层建筑的建造过程中，定位测量放线是至关重要的一环，它直接关系到建筑的结构稳定性和建筑质量。

本文将试论高层弧形建筑的定位测量放线，探讨其中的重要性和实施方法。

一、高层弧形建筑定位测量的重要性1. 确保结构稳定性高层弧形建筑因其特殊的结构设计和曲线形状，需要对其进行精准的定位测量放线，以保证建筑结构的稳定性和安全性。

只有精确的放线才能保证建筑的各部分在施工过程中的准确位置，确保结构的稳定性和可靠性。

2. 确保建筑质量高层建筑是城市的标志性建筑，对于建筑质量的要求也更加严格。

在建筑施工过程中，通过定位测量放线可以保证建筑的各个部分的尺寸和位置的准确度，从而确保建筑的质量。

3. 保证施工进度高层建筑往往是城市中的地标性建筑，其建造周期一般较长。

通过定位测量放线可以保证施工的进度，有效减少施工周期，提高施工效率。

1. 使用先进的测量仪器在进行高层建筑的定位测量放线时，需要使用先进的测量仪器，例如全站仪、激光测距仪等，以确保测量的准确性和精度。

这些仪器可以实现自动测量和数据处理，大大提高了测量效率，并减少了测量误差。

2. 采用高精度的测量方法对于高层弧形建筑的定位测量放线，需要采用高精度的测量方法，例如三角测量、多边测量等方法，以确保测量结果的准确性。

还可以借助于地面控制点和建筑结构的控制点来进行测量，提高测量的可靠性。

3. 严格的质量控制在进行定位测量放线时，需要严格遵守质量控制标准，确保每一步测量的准确性和可靠性。

还需要对测量数据进行严格的处理和分析，以确保测量结果的正确性。

4. 多次复核和校对由于高层弧形建筑的复杂性，需要进行多次复核和校对，以确保测量结果的准确性。

在进行定位测量放线时，需要将测量结果与设计图纸进行比对，发现并纠正任何误差和偏差。

5. 完善的数据记录在进行定位测量放线时，需要对测量数据进行完善的记录，确保测量过程可以追溯和审查。

高层住宅工程测量放线施工方案前言在高层住宅工程中，测量放线是十分重要和必要的一个环节。

测量放线的质量直接关系到施工质量的高低，所以需要在工程施工之前，认真制定好科学严谨的工程测量放线方案，确保测量放线的精度和全面性，降低工程质量事故的发生率。

本篇文档将从以下几个方面出发，介绍高层住宅工程测量放线施工方案：•工程测量放线的目的和意义•工程测量放线的前期准备•工程测量放线的具体操作方法•工程测量放线后的数据处理与结论工程测量放线的目的和意义在高层住宅工程施工过程中，是需要进行工程测量放线的。

主要目的是根据设计图纸上的图形，通过实地测量和放线，确定建筑物的具体位置和高度等数据，作为工地施工的基础依据。

同时，工程测量放线还能够控制建筑物的尺寸，保证施工的准确性和稳定性。

因此，工程测量放线是施工过程中非常重要的一个环节。

只有通过科学严谨的工程测量放线，根据设计图纸进行准确地测量和放线，才能确保施工结果的高质量。

工程测量放线的前期准备在进行工程测量放线之前，需要进行一系列的前期准备，包括测量仪器、布置基准点和基准面等的准备工作。

首先需要准备好测量仪器，例如级别规、平板、三角尺、经纬仪等。

这些测量仪器要在使用前进行校准，并保证其精度和稳定性。

其次，需要布置好基准点。

基准点是放线的起点和终点，测量的准确性和稳定性会直接受到基准点的影响。

因此，需要选择稳定的地面或者建筑物来布置基准点，并保证基准点具有良好的牢固度和稳定性，以确保放线的准确性。

同时，需要准备好基准面。

基准面是放线的基础依据，需要选择水平、平整、坚硬的基准面，并在使用前进行清洗，以确保测量放线的精度和准确性。

工程测量放线的具体操作方法在进行工程测量放线时，需要根据设计图纸，根据具体的建筑物形态和结构特点来进行放线。

具体的操作过程主要包括以下几个环节：线路测量首先需要在基准面上布置好基准点，并用经纬仪等测量仪器进行基准点的坐标测量。

然后，根据设计图纸上的具体尺寸和线路要求，使用级别规等测量仪器进行线路的放线和测量。

高层建筑测量放线要点分析(全文)高层建筑测量放线要点分析一.引言高层建筑测量放线是指根据设计图纸要求，在实地进行放线的工作。

准确的放线是保证建筑工程施工质量的重要环节之一。

本文档旨在分析高层建筑测量放线的要点，工程人员更好地进行测量工作。

二.测量前的准备工作1. 研究设计图纸：详细了解设计图纸上的标注要求，包括建筑的尺寸、角度、高度等内容。

2. 定位基准点：确定放线的基准点，如建筑的正中心、建筑边缘等，以便后续的放线工作参考。

3. 准备工具设备：准备好测量用的三角尺、测量带、水平仪等工具设备，确保工作的准确性。

三.放线工作流程1. 从基准点开始放线：根据设计要求，从基准点开始进行放线工作，确定建筑的主要尺寸和角度。

2. 放线平整度检查：放线过程中需要检查建筑的平整度，包括地面平整度、墙面平整度等。

3. 垂直度调校：放线过程中需要调校建筑的垂直度，确保建筑的垂直度符合设计要求。

4. 测量标高点：在放线的过程中，需要测量建筑的高度，确定建筑的标高点。

四.注意事项1. 定期检查测量设备的准确性和可靠性，确保测量结果的准确。

2. 注意安全，佩戴好安全帽和安全绳，避免发生意外事故。

3. 与施工人员紧密配合，及时解决测量过程中的问题。

五.附件1. 设计图纸2. 高层建筑测量工具设备清单六.法律名词及注释1. 建筑法：指《中华人民共和国建筑法》。

该法规定了建筑施工的相关要求。

2. 安全帽：指用于保护施工人员头部安全的安全工具。

3. 安全绳：指施工人员用于固定自身、保证安全的绳索。

---高层建筑测量放线要点分析一.引言在高层建筑的施工过程中，测量放线是必不可少的环节。

准确的放线工作是保证建筑工程质量的重要保障。

本文将分析高层建筑测量放线的要点，提供参考。

二.放线前的准备工作1. 研究设计图纸详细了解设计图纸上的标注要求，包括建筑的尺寸、角度、高度等内容，确保对设计要求的全面了解。

2. 确定基准点根据设计要求确定放线的基准点，如建筑的正中心、建筑边缘等，以便后续的放线工作参考。
