水库混凝土防渗墙工程施工方案14
- 格式:docx
- 大小:138.99 KB
- 文档页数:13

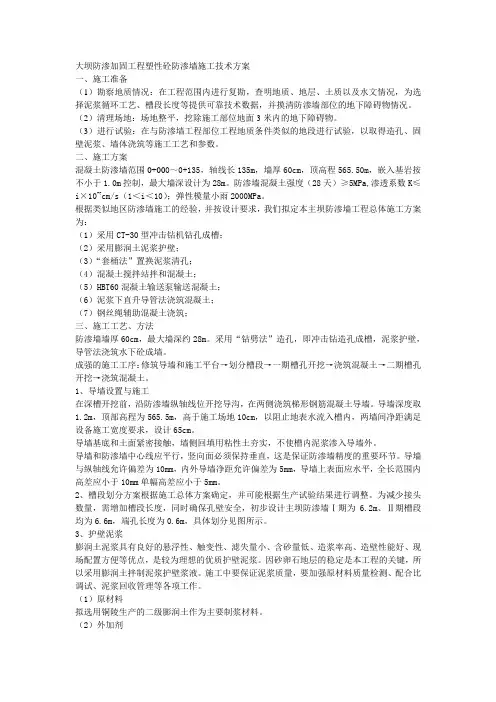

大坝防渗加固工程塑性砼防渗墙施工技术方案一、施工准备(1)勘察地质情况:在工程范围内进行复勘,查明地质、地层、土质以及水文情况,为选择泥浆循环工艺、槽段长度等提供可靠技术数据,并摸清防渗墙部位的地下障碍物情况。
(2)清理场地:场地整平,挖除施工部位地面3米内的地下障碍物。
(3)进行试验:在与防渗墙工程部位工程地质条件类似的地段进行试验,以取得造孔、固壁泥浆、墙体浇筑等施工工艺和参数。
二、施工方案混凝土防渗墙范围0+000~0+135,轴线长135m,墙厚60cm,顶高程565.50m,嵌入基岩按不小于1.0m控制,最大墙深设计为28m。
防渗墙混凝土强度(28天)≥5MPa,渗透系数K≤i×10-7cm/s(1<i<10);弹性模量小雨2000MPa。
根据类似地区防渗墙施工的经验,并按设计要求,我们拟定本主坝防渗墙工程总体施工方案为:(1)采用CT-30型冲击钻机钻孔成槽;(2)采用膨润土泥浆护壁;(3)“套桶法”置换泥浆清孔;(4)混凝土搅拌站拌和混凝土;(5)HBT60混凝土输送泵输送混凝土;(6)泥浆下直升导管法浇筑混凝土;(7)钢丝绳辅助混凝土浇筑;三、施工工艺、方法防渗墙墙厚60cm,最大墙深约28m。
采用“钻劈法”造孔,即冲击钻造孔成槽,泥浆护壁,导管法浇筑水下砼成墙。
成强的施工工序:修筑导墙和施工平台→划分槽段→一期槽孔开挖→浇筑混凝土→二期槽孔开挖→浇筑混凝土。
1、导墙设置与施工在深槽开挖前,沿防渗墙纵轴线位开挖导沟,在两侧浇筑梯形钢筋混凝土导墙。
导墙深度取1.2m,顶部高程为565.5m,高于施工场地10cm,以阻止地表水流入槽内,两墙间净距满足设备施工宽度要求,设计65cm。
导墙基底和土面紧密接触,墙侧回填用粘性土夯实,不使槽内泥浆渗入导墙外。
导墙和防渗墙中心线应平行,竖向面必须保持垂直,这是保证防渗墙精度的重要环节。
导墙与纵轴线允许偏差为10mm,内外导墙净距允许偏差为5mm,导墙上表面应水平,全长范围内高差应小于10mm单幅高差应小于5mm。

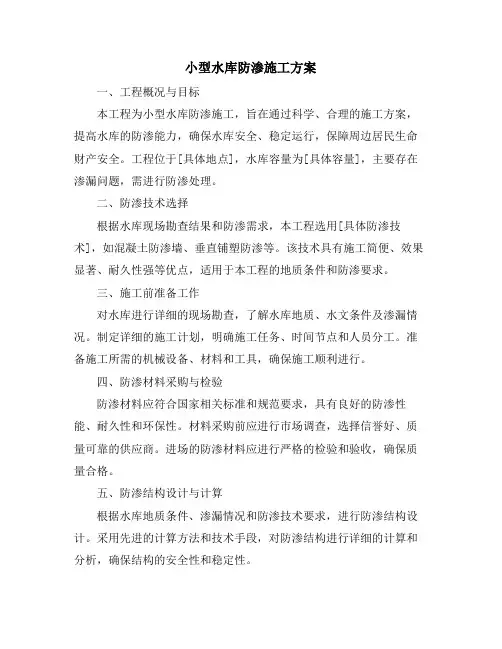

小型水库防渗施工方案一、工程概况与目标本工程为小型水库防渗施工,旨在通过科学、合理的施工方案,提高水库的防渗能力,确保水库安全、稳定运行,保障周边居民生命财产安全。
工程位于[具体地点],水库容量为[具体容量],主要存在渗漏问题,需进行防渗处理。
二、防渗技术选择根据水库现场勘查结果和防渗需求,本工程选用[具体防渗技术],如混凝土防渗墙、垂直铺塑防渗等。
该技术具有施工简便、效果显著、耐久性强等优点,适用于本工程的地质条件和防渗要求。
三、施工前准备工作对水库进行详细的现场勘查,了解水库地质、水文条件及渗漏情况。
制定详细的施工计划,明确施工任务、时间节点和人员分工。
准备施工所需的机械设备、材料和工具,确保施工顺利进行。
四、防渗材料采购与检验防渗材料应符合国家相关标准和规范要求,具有良好的防渗性能、耐久性和环保性。
材料采购前应进行市场调查,选择信誉好、质量可靠的供应商。
进场的防渗材料应进行严格的检验和验收,确保质量合格。
五、防渗结构设计与计算根据水库地质条件、渗漏情况和防渗技术要求,进行防渗结构设计。
采用先进的计算方法和技术手段,对防渗结构进行详细的计算和分析,确保结构的安全性和稳定性。
六、施工方法与步骤施工前应进行试挖,确定合理的施工工艺和参数。
施工过程中应严格控制施工质量,确保每道工序符合设计要求。
施工过程中应做好安全防护措施,确保施工人员和周边居民的安全。
七、质量监控与验收标准施工过程中应建立严格的质量监控体系,对施工质量进行实时监控和记录。
施工完成后应进行全面的质量验收,确保防渗工程符合设计要求和相关标准。
八、安全与环保措施施工过程中应严格遵守安全生产规定,确保施工人员的安全。
施工过程中应采取有效的环保措施,减少对周边环境的影响。
施工完成后应及时清理现场,恢复生态环境。
本施工方案为小型水库防渗施工提供了全面的指导和依据,通过科学、合理的施工方法和严格的质量监控,将有效提高水库的防渗能力,保障水库安全、稳定运行。
第一章工程综合说明1.工程概况XX省黄南州XX县浪加水库工程位于XX县双朋西乡,距XX县城约20公里,坝址位于峡谷区,现有同夏公路通往坝址。
本工程防渗墙总长约420米,防渗墙墙厚0.6m,深度10-57m不等,防渗墙墙顶标高自两侧坝肩呈阶梯状降至河道,防渗墙底部进入弱风化砾岩。
浪加水库库盆相对高差400~700m,河流和主要山体呈北西西向延伸,地形陡峻,沟壑纵横。
河谷两岸山体高大、陡峻,山体坡度多在50°左右,局部为陡崖,两岸封顶高程2750~2800mm,河底高程2590m~2610m,为构造侵蚀、堆积成因地貌。
库区地貌为狭长河谷地貌,谷底狭窄,左侧岸坡坡度35°~40°。
现代河谷两侧发育不对称Ⅰ、Ⅱ级阶地及河漫滩,河漫滩一般高出河床0.5~1.2m,Ⅰ级阶地高出河漫滩1.5-2m左右,现代河谷右岸发育高台地,高出现代河谷20~30m,台地地形呈阶梯状,现大多为耕地,总体坡度5°左右,台地呈不连续分布,台地前缘大部分为陡坎,坡度大于50°,后缘岸坡坡度15°~20°。
库区内小型冲沟较多,但均发育规模较小,延伸较短,约200-300m,库区内左岸较大冲沟主要有3个,最大延伸长度的2km,在坡脚处均呈小型洪积扇,沟内大多为季节性流水,发育泥石流较小,对河流基本无影响。
库区右岸发育较大冲沟有2个,冲沟方向近东北-南西向,最大延伸大于5km,在坡脚堆积呈小型洪积扇,其中右岸靠近坝址处冲沟发育较大,沟内洪水季节水量较大,且常有泥石流发育,该冲沟对河道有一定的影响。
库区出露的地层岩性主要为白垩纪地层和第四系松散堆积物。
白垩系河口组(K1hk):砾岩、局部夹杏仁状安山玄武岩,紫红色、暗紫红色厚层砾岩,泥质胶结为主,具铁锰质胶结特性,为一套内陆湖沉积地层。
岩体节理不发育,岩体完整,但易风化,遇水易软化,饱和抗压强度低,属较软岩。
该套地层为构成库盆基座的地层。
水库工程坝基混凝土防渗墙施工技术混凝土防渗墙是水利工程中常用的防渗结构形式,尤其在水库坝基防渗中的应用较为广泛。
本文以水库工程为例,结合工程地质条件,介绍了水库坝基混凝土防渗墙的施工技术,并针对施工中的难点提出相应的质量控制措施,以确保了混凝土防渗墙的施工质量。
标签:水库;混凝土防渗墙;施工技术;造孔;质量控制水库大坝是一项关系国计民生的建设工程,在促进地区经济发展上发挥着重要作用。
但由于种种原因,水库大坝的防渗漏问题一直是难以根治的技术难题。
而近年来,混凝土防渗墙在水库工程坝基防渗中得到了广泛应用。
混凝土防渗墙是在地面上进行造孔施工,在地基中以泥浆固壁开凿成槽形孔或联锁桩柱孔,回填防渗材料筑成具有防渗性能的地下连续墙。
为了更好的应用该技术,下面,就结合水库工程实例,就混凝土防渗墙施工技术进行探讨。
1 工程概况某水库工程是一座以防洪为主,兼顾发电、水产养殖等综合利用的水电枢纽工程。
挡水坝为混凝土面板堆石坝,最大坝高22.1m,坝顶长62m,宽2.8m,坝基采用混凝土防渗墙防渗,最大墙深12m,墙厚0.5m。
左右坝坡趾板、连接板下基岩进行固结灌浆;防渗墙下、左右岸坡趾板下基岩和水库两岸向上游延伸段基岩进行帷幕灌浆。
2 工程地质情况库区两岸基本为岩质岸坡,基岩裸露,岩性为常州沟组石英砂岩,岩性坚硬。
左岸岸坡较缓,岩层倾向河谷,为顺向岸坡,受卸荷、风化影响,岸坡处岩体中的节理裂隙较发育。
右岸岩层倾向上游偏岸坡内部,为逆向岸坡,岩体整体性较好。
防渗墙轴线位置河床覆盖层为混合土卵石,混合土卵石层内局部存在孤漂石;河床比现有围堰低3m,且围堰内水位过高,在混合土卵石层中造孔难度大,易塌孔,泥浆流失严重,并且防渗墙入岩深达5m,冲击钻钻凿基岩困难。
3 施工总体布置3.1 供水系统施工供水主要取自围堰基坑内集水坑渗透水,采用2台IS100-65-250型离心式清水泵(Q=100m3/h,H=80m,N=37kW)在集水坑中提水,用DN100钢管向场内的各施工工作面供水。
水利工程-水库混凝土防渗墙施工方案大坝塑性混凝土防渗墙施工方案一、施工部署及平面布置1、施工部署(1)挖槽机械选择根据设计图纸及相应地质资料反映,本工程塑性混凝土防渗墙主要选择SG35A液压抓斗机成槽。
(2)总体施工顺序总体施工顺序计划为:主坝塑性砼防渗墙施工平台高程为186.70m,施工平台以上部分为现浇C20砼形式;施工平台以下为塑性砼防渗墙由SG35A液压抓斗机成槽,由大坝右侧0+246桩向大坝左侧0+000桩号推进。
2、施工平面布置(1)砼拌合站、砂石料堆放场、粘土堆放场、膨润土仓库、水泥仓库布置于大坝右侧平台,面积约600 m2。
(2)泥浆池设在大坝右侧,采用挖土面以下成池配合砌砖找平抹面,面积40m2。
(4)施工道路,利用进库路及村级路可通达现场。
(5)水、电布设,施工用电从主变压器接入,经大坝上游架空接至施工作业区和拌和站;施工用水从旺石河内直接抽取。
二、塑性混凝土防渗墙施工组织方法结合工程实际情况,塑性混凝土防渗墙采用SG35A液压抓斗机抓孔成槽的施工方案,分Ⅰ、Ⅱ序槽段进行施工。
混凝土防渗墙接头采用冲凿方式(俗称“套打法”)。
1、施工组织(1)主要施工机械设备投入SG35A液压抓斗机1台,导管提升机2台,泥浆处理净化器HB-200一台,双层泥浆搅拌筒1台,3PN泥浆泵2台套, 2台500型自落式拌和机组拌合站一套,混凝土泵机1台。
(2)施工期间的劳动力配置垂直防渗工程施工分两班进行作业,每天主要投入人数如下:吊车司机2人,每台班工人共约9人,其它工种辅助人员约10人,每天劳动力投入约为30多人。
2、施工方法(1)施工程序防渗墙施工,首先把防渗墙划分成若干施工槽段,每槽段5m ,施工顺序为:间跳槽段,即先进行Ⅰ序槽段冲孔成槽后才进行Ⅱ序槽段施工。
抓孔成槽方法:采用SG35A 液压抓斗机完成主孔成槽。
主要施工工序为:测量定位→导墙建造→抓孔成槽→清底→灌注混凝土等,其施工流程如下图所示:防渗墙施工流程图(2)接头施工工艺防渗墙接头要求保持一定的整体性,抗渗性。

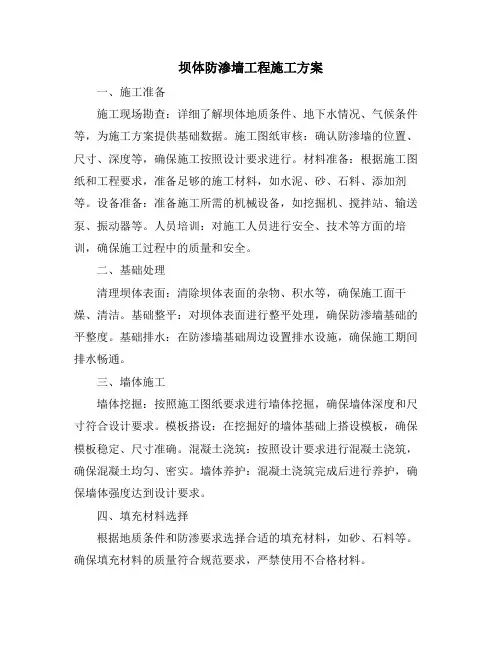

坝体防渗墙工程施工方案一、施工准备施工现场勘查:详细了解坝体地质条件、地下水情况、气候条件等,为施工方案提供基础数据。
施工图纸审核:确认防渗墙的位置、尺寸、深度等,确保施工按照设计要求进行。
材料准备:根据施工图纸和工程要求,准备足够的施工材料,如水泥、砂、石料、添加剂等。
设备准备:准备施工所需的机械设备,如挖掘机、搅拌站、输送泵、振动器等。
人员培训:对施工人员进行安全、技术等方面的培训,确保施工过程中的质量和安全。
二、基础处理清理坝体表面:清除坝体表面的杂物、积水等,确保施工面干燥、清洁。
基础整平:对坝体表面进行整平处理,确保防渗墙基础的平整度。
基础排水:在防渗墙基础周边设置排水设施,确保施工期间排水畅通。
三、墙体施工墙体挖掘:按照施工图纸要求进行墙体挖掘,确保墙体深度和尺寸符合设计要求。
模板搭设:在挖掘好的墙体基础上搭设模板,确保模板稳定、尺寸准确。
混凝土浇筑:按照设计要求进行混凝土浇筑,确保混凝土均匀、密实。
墙体养护:混凝土浇筑完成后进行养护,确保墙体强度达到设计要求。
四、填充材料选择根据地质条件和防渗要求选择合适的填充材料,如砂、石料等。
确保填充材料的质量符合规范要求,严禁使用不合格材料。
五、表面处理在墙体施工完成后进行表面处理,确保墙体表面平整、光滑。
对墙体表面进行防水处理,提高防渗墙的防水性能。
六、施工组织制定详细的施工进度计划,确保工程按照计划进行。
合理调配施工资源,确保施工过程中的材料、设备、人员等供应充足。
加强施工现场管理,确保施工过程中的质量和安全。
七、质量控制建立完善的质量管理体系,明确质量标准和检验方法。
对施工过程中的关键工序进行严格控制,确保施工质量符合设计要求。
对施工完成后的防渗墙进行质量检测,确保工程质量达到要求。
八、安全措施制定详细的安全管理制度和操作规程,确保施工过程中的安全。
对施工人员进行安全教育培训,提高安全意识。
配备必要的安全设施和防护用品,确保施工人员的安全。

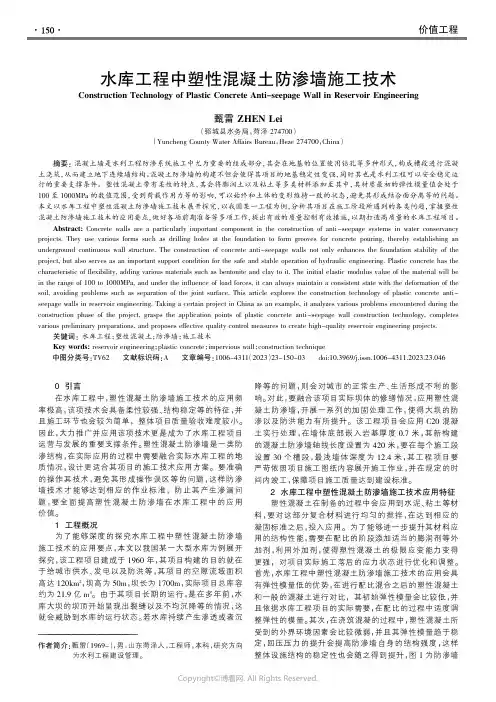

0引言在水库工程中,塑性混凝土防渗墙施工技术的应用频率极高,该项技术会具备柔性较强、结构稳定等的特征,并且施工环节也会较为简单,整体项目质量验收难度较小。
因此,大力推广并应用该项技术更是成为了水库工程项目运营与发展的重要支撑条件。
塑性混凝土防渗墙是一类防渗结构,在实际应用的过程中需要融合实际水库工程的地质情况,设计更适合其项目的施工技术应用方案。
要准确的操作其技术,避免其形成操作误区等的问题,这样防渗墙技术才能够达到相应的作业标准,防止其产生渗漏问题,要全面提高塑性混凝土防渗墙在水库工程中的应用价值。
1工程概况为了能够深度的探究水库工程中塑性混凝土防渗墙施工技术的应用要点,本文以我国某一大型水库为例展开探究,该工程项目建成于1960年,其项目构建的目的就在于给城市供水、发电以及防洪等,其项目的空隙流域面积高达120km 2,坝高为50m ,坝长为1700m ,实际项目总库容约为21.9亿m 3。
由于其项目长期的运行,是在多年前,水库大坝的坝顶开始呈现出裂缝以及不均沉降等的情况,这就会威胁到水库的运行状态。
若水库持续产生渗透或者沉降等的问题,则会对城市的正常生产、生活形成不利的影响。
对此,要融合该项目实际坝体的修缮情况,应用塑性混凝土防渗墙,开展一系列的加固处理工作,使得大坝的防渗以及防洪能力有所提升。
该工程项目会应用C20混凝土实行处理,在墙体底部嵌入岩基厚度0.7米,其新构建的混凝土防渗墙轴线长度设置为420米,要在每个施工段设置30个槽段,最浅墙体深度为12.4米,其工程项目要严苛依照项目施工图纸内容展开施工作业,并在规定的时间内竣工,保障项目施工质量达到建设标准。
2水库工程中塑性混凝土防渗墙施工技术应用特征塑性混凝土在制备的过程中会应用到水泥、粘土等材料,要对这部分复合材料进行均匀的搅拌,在达到相应的凝固标准之后,投入应用。
为了能够进一步提升其材料应用的结构性能,需要在配比的阶段添加适当的膨润剂等外加剂,利用外加剂,使得塑性混凝土的极限应变能力变得更强,对项目实际施工落后的应力状态进行优化和调整。
绿茵湖水库除险加固工程混凝土防渗墙施工1 工程概况绿茵湖水库位于贵州省都匀市西北郊4km处的甘塘镇邦水河下游段。
邦水河是长江流域沅江水系上游的一条支流。
坝址以上河长19.60公里,汇水面积62.60平方公里。
坝址以下河长5公里,在都匀市区以北的五官堡汇入清水江。
绿茵湖水库系1958年修建, 坝体为均质土坝,最大坝高37米。
1962年工程完工后发现存在严重问题,建成至今四十多年未能正常蓄水,未能发挥正常功能。
目前上游坝坡变形,下游排水棱体破坏失效,右坝内输水管进口闸阀年久失修,溢洪道跨塌严重并被公路堵塞,每年汛期水库被迫临时蓄水,均发现下游坝面浸润,浸润线较高。
绿茵湖大坝安全鉴定为三类坝,需进行除险加固。
本工程实施内容为坝体防渗,采用塑性混凝土防渗墙。
主坝段墙体设计顶高程854.50米,副坝段墙体设计顶高程859.30米。
墙体厚度0.80米,嵌入基岩1米。
防渗墙轴线长260米,其中主坝段160米,右岸副坝段100米。
防渗墙设计面积4800平方米。
2 工程地质坝址位于川黔径向构造带南段,区域内主要是南北向构造体系,其次是北东、东西向构造体系。
主要为溶蚀地形,无活断层,远离活动断裂和地震发生位置。
坝区出露地层上游主要为寒武系白云岩,下游主要为奥陶系桐梓组白云岩。
地质构造比较简单,但坝基及右岸有断层切割,裂隙发育。
坝区水文地质条件复杂,地下水补给河水,特别是右岸岩溶发育,有溶洞、落水等,受O1T1隔水层的作用,坝区岩溶分为上、下两层,上游以寒武系地层为主,下游以奥陶系地层为主。
坝基工程地质条件复杂,经钻机揭露,坝基风化严重。
裂隙发育有断层切割。
左岸地质条件相对较好,岩石多裸露,岩体完整性好。
右岸工程地质条件复杂,覆盖层较厚,上、下游冲沟切割较深,岩溶发育。
3 混凝土防渗墙施工3.1 施工方法:墙体成槽采用CZ-22型冲击钻机钻凿、泥浆护壁、抽渣桶捞取槽内沉渣。
混凝土浇筑采用“泥浆下直升导管法”,墙段衔接采用“套打一钻法”。
《河南水利与南水北调》2012年第14期1.基本概况老樟窝水库位于新密市西南超化镇新庄村,双洎河支流灃泉河上,属淮河流域沙颍河水系,控制流域面积8.7km2,总库容198.64万m3,是一座以防洪为主,兼顾供水、养殖等综合利用的小(1)类水库。
水库主要建筑物包括大坝、溢洪道和放水管,均为Ⅳ级建筑物。
针对坝体填土系数不满足规范要求的问题,新密市在老樟窝水库除险加固中采取了C5塑性混凝土浇筑进行防渗处理。
经过处理加固,提高了老樟窝水库的防洪减灾能力,保障了农村供水安全,改善了当地生态环境,促进了农村区域经济发展。
2.C5塑性混凝土工程施工方法2.1设计技术标准2.1.1坝体采用C5塑性混凝土防渗墙方案防渗处理。
防渗墙轴线沿坝轴线布置,浇筑范围为桩号0+060~0+160,墙厚50㎝,坝底与坝基防渗帷幕相接,顶部至高程281.96m。
2.1.2材料要求。
C5塑性混凝土防渗墙材料要求,采用42.5普通硅酸盐水泥;碎石最大粒径≤20mm,其含泥量≤1%,饱和面干吸水率≤1.5%;砂的细度模数2.7 ̄3.0,含泥量≤1%,饱和面干吸水率≤1.6%;水质必须符合JGJ63-89的规定,拌浆水的温度不得高于40℃;粘土粘粒含量≥50%,塑性指数≥35,粘土掺入量通过试验确定;各种外加剂的渗入量通过试验确定,质量符合DL/T5100-1999的有关规定,塑性指数≥60。
2.1.3塑性混凝土配合比根据规定委托河南科源水利建设工程检测有限公司进行了室内配合比试验,施工单位在现场进行了塑性混凝土配合比试验,性能指标均满足设计要求:混凝土无侧限抗压强度等级C5,抗拉强度不低于抗压强度的1/10;渗透系数>1×10-5,入孔坍塌度18 ̄22cm,扩散度34~40cm,拌和析水率<3%,初凝时间≥6h,终凝时间≤24h,混凝土的密度>2100kg/m3,水胶比<0.65。
质量符合DL/T5100-1999的有关规定。
防渗墙施工技术方案一、工程概况:该工程为河北省张家口市张北县大营滩水库除险加固工程防渗墙,位于河北省张家口市张北县西南约10公里,占地面积约5平方公里,水库主坝总长约2公里,总库容量为0.2亿立方米。
该防渗墙工程轴线总长为550米,设计墙厚为0.3米,成槽深度约20米(实际成槽深度要以现场临理工程师鉴定的入岩深度来确定),按照设计要求,入岩深度为1.1米,总砼浇灌量约为3300方,大坝截渗面积约11000平方米。
二、技术要求:1)平台及导墙基坑开挖1、确定基坑开挖线,报监理验收。
2、监理验收合格后,进行基坑开挖,施工严格按设计要求控制轴线,标高以及坡度,导墙沟槽机械开挖至离设计高程差0.2米时,采用人工清理至设计高程。
施工平台边坡采用编织袋砂砾护坡,以保持施工平台边坡稳定。
2)导墙施工基坑开挖结束后,进行导墙砼浇筑,具体施工方法如下:1、测量放线,根据设计图纸和指挥部提供的控制点,用测距仪、经纬仪进行放样,并报监理工程师检验。
2、扎筋立模按照图纸和规范要求,绑扎钢筋,并固定好位置,待钢筋绑扎后,检查钢筋是否齐全,经现场工程师检验后开始立模,钢模立好后,用钢管、对销螺栓进行固定。
使模板保持足够的刚度和强度,防止砼浇筑时发生变形。
3.砼浇筑砼由业主集中供料,按规范规定进行现场坍落度检查和强度试验,在砼浇筑前,检查钢筋是否齐全,经现场工程师验收合格后进行砼浇筑,浇筑时注意以下几点:a砼浇筑时挂牌施工。
b严格控制砼配合比和水灰比。
c砼振捣时采用插入式振动器振捣。
导墙应满足如下质量要求:①导墙平行于防渗墙中心线,其允许偏差为±1cm。
②导墙顶面高程(整体)允许偏差为±1cm。
③导墙顶面高程(单幅)允许偏差为±0.5cm。
④导墙间净距允许偏差±0.5cm。
⑤导墙内墙垂直度≤0.2%⑥砼质量要求符合水工砼施工规范要求。
3)、基坑回填回填粘土时,根据选定的粘土及夯实工具,预先做夯实试验,以确定铺土厚度、土的最佳含水量、夯打遍数等主要参数,经监理工程师批准确认后,作为控制正式回填的标准。
防渗墙专项施工方案第一章、编制说明编写依据依据:业主提供的《宁夏固原市彭阳县乃河病险水库除险加固工程技施设计图集》和现行水利施工行业颁布的相关法律、法规及技术规范,再结合现场实际情况编制本防渗墙施工专项方案。
~编制原则(1)在编制施工专项方案时,做到统一标准、规范编制。
(2)遵循设计文件和验收规范的原则,在编写主要项目施工方法时严格按照设计要求,并对设计方案要求进行科学合理优化施工。
(3)坚持实事求是,一切从实际出发的原则,在制定施工方案中,根据本公司施工能力、经济实力、技术水平,坚持科学组织、合理安排、均衡生产,平行作业,确保高速度、高质量、高效率完成本工程的建设。
(4)坚持施工全过程严格管理的原则,在工序施工中,严格执行监理工程师的指令,尊重监理意见,严格管理。
!第二章、工程概况工程概述乃河水库位于茹河干流上游彭阳县古城镇小岔村,坝顶左岸有彭青高速及彭青公路穿过,距下游店洼水库20km,东距彭阳县城30km,,交通便利。
本工程的主要任务是消除工程安全隐患,对大坝进行防渗处理、新建溢洪道、维修输水建筑物和库坝护坡工程。
枢纽布置从左至右依次为土坝、输水塔和泄洪放水塔。
拦河坝布置在沟道上,现状坝型介于均质土坝和非均质土坝之间。
坝体与坝基采用塑性混凝土防渗墙+帷幕灌浆进行防渗处理。
本次维持原坝顶高程不变,主坝防渗墙为在坝中偏上游修建,桩号为0+000—0+620,长度620m。
大坝加固后,坝顶宽,坝顶高程,坝轴线长度为620m,最大坝高50m。
在坝轴线中间位置设置厚塑性混凝土防渗墙,防渗墙长630m(K0+030~K0+660),底部深入强风化岩层,在溢洪道两侧墙底接 1 排帷幕灌浆和回填灌浆。
大坝上游坝坡维持原坝坡比1:。
下游坡坡比维持原坡比1:、1:,在高程处设置马道,马道宽。
水文`自然地理概况乃河水库上游地形主要为中低土石山区,临近水库两岸为近山黄土丘陵区,发源地六盘山脊最高山峰高程为2928m,与六盘山脉最高峰米岗山高程2942m 相差无几,地势由六盘山脊向东倾斜,乃河水库处高程约1750m,高差达1178余米。
水库砂防渗墙工程施工方案一、施工准备1.芯墙轴线确定根据设计图纸防浪墙背水面边墙往背水面 2.5米处,为施工防渗墙轴线,施工前按图纸先在大坝左坝肩、中间及右坝肩用挖机挖槽复核芯墙位置与深度,以方便以后导墙制作。
2.搅拌站场地准备根据现场踏勘情况,拟建搅拌站建在右坝肩往大坝方向200米处的树林里,局部树木必须清除干净,以方便砂、石及水泥堆放,搅拌机拟采用JS750及JS500两台,以JS750配置配料机为主JS50作备用,砂石上料采用30铲车,搅拌用水采用70米扬程水泵从水库抽取3.混凝土输送混凝土输送采用80或90型地泵输送,考虑到地泵极限输送距离,并且根据本工程情况,拟采用2台地泵,一台放置搅拌站,一台放置坝体中间,对左坝肩槽孔灌注混凝土采用两台地泵接力输送。
4.泥浆池系统准备根据现场踏勘,本工程泥浆池拟建在坝顶右坝肩山场平台上,泥浆池尺寸要不影响围堰运土道路,泥浆输送采用550米3寸消防水带,并且在泥浆池附近设置三通阀门,以方便泥浆回收。
5.坝顶加宽坝顶原宽5m,为保证工程操作平台,所以将原坝面加宽至10.5mo上海金泰SG-35液压抓斗性能参数及回转半径如下表:平面距离,即为粘土芯墙轴线向背水面绑宽至8.2米,如要考虑渣土外运则至少绑宽至10.5米,具体剖面图见下图:液压抓斗最小工作面示意图6.输送电力准备由于变压器仅有250KW,并且坝体长度过长,施工用电器功率太大,所以本工程输电线路从变压器分开2条,一条以70电缆直供搅拌站专用,另外一条供一台冲击钻和坝中的地泵,考虑到电缆负荷冲击钻只进一台。
二、施工工序流程(一)防渗墙施工工艺流程图防渗墙施工工艺流程图抓斗成槽1(二)混凝土防渗墙施工方法2.导墙施工(1)导墙施工放样导墙是防渗墙在地表面的基准物,导墙的平面位置决定了防渗墙的平面位置,因而,导墙施工放样必需正确无误,本工程导墙中心线为防浪墙背水面墙角往背水面2.5米,轴线确定采用刚尺量测,轴线误差不超过IOcm 即1/3墙厚。
(2)导墙槽孔开挖按已经确定好的轴线尺寸,往两边各放75cm,并且用石灰粉确定开挖边线,边线确定后用挖机装载12米宽的斗体延开挖边线开挖。
槽孔深度根据前面挖机开挖确定的粘土芯墙深度确定,本工程开挖深度12米,考虑到天气情况一次开挖130米,然后开始支模板,边支边浇灌混凝土,模板支护100米后再开挖剩余导槽。
(2)导墙支模挖机导槽开挖后,人工下去修理槽低,保证槽低基本水平,以方便模板支撑,本工程模板采用木模,支模间距为50cm,模板支撑、固定选用木支撑。
(3)导墙结构形式:为了使导墙具有足够的刚度良好的整体性,本工程导墙采用现浇混凝土结构,其断面尺寸按设计要求和相关规范进行,为提高槽内泥浆液面高度,增加泥浆的侧压力。
20Knon(4)导墙混凝土浇注:导墙混凝土浇注采用临时架设在左坝肩的J350型滚筒搅拌机搅拌,上料采用斗车人工上料,运输采用4方的农用车运至墙边的铁板上,然后人工铲入、振动及摸平。
(5)导墙修正:墙体拆模后对局部变形墙体进行休整,以方便抓斗斗体进出槽孔。
2.槽段划分:导墙施工完毕后按6米间距用水泥钉或膨胀螺丝打入墙体,以方便标视槽段。
槽段施工分一期、二期成槽施工,根据本工程的地质条件及抓斗的特点,加快施工进度,并确保槽壁的稳定,施工单元槽段长为6m,接头形式采用冲击钻,槽段划分见下图:1# 2# 3# 4#A∩∩∩,fς∩∩∩,A∩∩∩A∩∩∩国饰1#、3#为一期福2#、4#%二期机施工时,由现场技术人员把每一个槽孔的孔号、桩号及高程用红漆标在导墙上。
3.泥浆配制质量控制措施:根据水利水电工程混凝土防渗墙施工规范表 4.0.6膨胀土泥浆性能要求如下:(1)、泥浆浓度大于4.5%(2)、密度小于1.Ig∕cm3(3)、漏斗粘度:19-50(马氏漏斗)(4)、塑性粘度:小于20CP(5)、PH值7.1-12本防渗墙工程拟采用下列材料配制护壁泥浆:膨润土:二级商品膨润土、或现场粘土。
水:水库水。
分散剂:纯碱(NazC03)增粘剂:CMC(高粘度,粉末状,根据需要采购)。
D泥浆性能指标及配合比设计新鲜泥浆的各项性能指标见下表。
2)泥浆配制泥浆配制的方法如下图所示泥浆配制方法图3)泥浆储存泥浆储存采用开挖泥浆池,泥浆池放置在右侧坝肩开阔地。
4)泥浆循环泥浆循环采用31型泥浆泵输送,4P1型泥浆泵回收,由泥浆泵和软管组成泥浆循环管路。
4.槽段开挖(1)槽段开挖掘顺序先挖一序槽,再挖二序槽孔。
(2)单元槽段的挖掘顺序用抓斗挖槽时,要使槽孔垂直,最关键的一条是要使抓斗在吃土阻力均衡的状态下挖槽,要么抓斗两边的斗齿都吃在实土中,要么抓在空洞中,根据这个原则,单元槽段的挖掘顺序为:①、先挖槽段两端的单孔,或者采用挖好第一孔后,跳开一段距离再挖第二孔的方法,使两个单孔之间留下未被挖掘过的隔墙,这就能使抓斗在挖单孔时吃力均衡,可以有效地纠偏,保证成槽垂直度。
②、先挖单孔,后挖隔墙。
因为孔间隔墙的长度小于抓斗开斗长度,抓斗能套住隔墙挖掘,同样能使抓斗吃力均衡,有效地纠偏,保证成槽垂直度。
③、沿槽长方向套挖待单孔和孔间隔墙都挖到设计深度后,再沿槽长方向套挖几斗,把抓斗挖单孔和隔墙时,因抓时成槽的垂直度各不相同而形成的凹凸面修理平整,保证槽段横向有良好的直线性。
(3)成槽质量控制措施:1)、抓斗出入导墙口时要轻放慢提,防止泥浆掀起波浪,影响导墙卜面、后面的土层稳定。
2)、在挖槽机具挖土时,悬吊机具的钢索不能松驰,定要使钢索呈垂直张紧状态,这是保证挖槽垂直精度必需做好的关键动作。
3)、挖槽作业中,要时刻关注倾斜仪器的动向,及时纠正垂直偏差。
4)、单元槽段成槽完毕或暂停作业时,即令挖槽机离开作业槽段。
5)、防渗墙槽孔为垂直孔,为保证墙的连续性,槽孔垂直的偏斜应小于0.3%o6)、应保证槽孔壁平整垂直,孔位中心允许偏差不大于3cm、孔斜率不大于0.3%;遇有含孤石、漂石的地层及基岩面倾斜度较大等特殊情况时,其孔斜率应控制在0.5%以内;对于一、二期槽孔接头套接孔的两次孔位中心任一深度的偏差值应不大于施工图纸规定墙厚的1/3,并应采取措施保证设计厚度。
7)、槽孔进入基岩面的嵌入深度应符合施工图纸规定(≥100cm)o8)、槽段检验①、槽段检验的内容A、槽段的平面位置。
B、槽段的深度及厚度。
C、槽段的壁面垂直度。
②、槽段检验的工具及方法A、槽段平面位置偏差检测:用测锤实测槽段两端的位置,两端实测位置线与该槽段分幅线之间的偏差即为槽段平面位置偏差。
B、槽段深度及厚度检测:用测锤实测槽段左中右三个位置的槽底深度,三个位置的平均深度即为该槽段的深度。
厚度由超声波测定。
C、槽段壁面垂直度检测:本工程拟投入的SG35液压抓斗自身含纠偏功能,可根据显示器上的读数来判定垂直度。
5.基岩面鉴定及终槽验收D依据抓斗钻进的进尺情况,凭抓斗显示屏上斗体进尺系统判断是否到达基岩面。
同时勤捞渣,观察泥浆中岩渣的性质如岩渣的成分、色泽、颗粒大小及其含量等,藉以判断槽底基岩的情况。
2)终孔验收槽底达到基岩面和终孔时,每个槽孔的主孔终孔时,应填写现场记录表,并报请现场监理工程师验收,办理签证手续。
6.槽段连接:待一序槽成墙完毕,用CZ-6D型冲击钻配被400直径钻头对接头位置进行冲击成孔,钻机就位后调整钻头中心线使其一边贴近已浇注完的混凝土墙,利用冲击钻头的上下运动挂干净已浇注的墙上的粘土,然后再抓二期槽,切忌锤体一半砸在混凝土墙上一半砸在粘土上,大致形状如下图:78.冲击钻接头处理施工:冲击钻钻进过程采用捞渣筒工艺,钻头直径选用400-60Om1n管锥,一旦就位准确必须用吊车支好钻机严防钻机移位造成钻孔偏斜,遇见偏斜立即投入片石对钻孔进行纠偏,钻孔偏斜尺寸不应大于1/3墙厚。
9.墙体混凝土浇注1)混凝土拌和及运输混凝土拌和采用现场拌合系统搅拌,混凝土输送泵运输。
混凝土拌和及运输能力不小于平均计划浇注强度的15倍。
保证运至孔□的混凝土具有良好的和易性。
混凝土的浇筑应连续进行。
2)混凝土配合比及其试验①设计指标:本工程混凝土防渗墙墙体混凝土28天抗压强度为20MPa o②按规范要求,墙体材料应达到下列要求:a、设计提出的抗压强度;b、墙体材料拌合物应具有良好的施工性能。
③混凝土用骨料优先选择天然卵石、碎石及中粗砂。
卵石、碎石直径不大于4cm。
3)混凝土浇注①防渗墙混凝土采用直升导管法进行泥浆下浇筑工艺。
导管直径为200~300mm。
根据槽段的长度,每个单槽浇筑时,需设2套导管。
导管采用汽车吊下放和提升。
槽孔内导管的间距不大于4.0m,导管中心距槽端的距离为1∙0~1.5m,根据槽段情况可适当调整,开浇前,导管底口距槽底控制在30~50cm范围内o②墙体浇筑施工技术要求:导管埋入混凝土的深度不得小于1Om且不宜大于6.0m;混凝土面上升速度不应小于2m/h;混凝土面应均匀上升;至少每隔30min,测量一次槽孔内混凝土面深度,并及时填绘混凝土浇筑指示图和核对浇筑方量;槽孔口应设置盖板,避免混凝土由导管外散落槽孔内;不符合质量要求的混凝土严禁浇入槽孔内。
③混凝土最终浇筑面抵于导墙顶部20cm。
4)混凝土灌注质量控制措施:①成孔质量验收达标后,应快速安装好灌注碎漏斗,在80分钟内完成初灌混凝土的灌注,防止孔内泥浆沉淀过多。
②初灌量必须满足埋管要求,必须保证足够的初灌量。
③严格控制埋管深度,专人测量监控,一般埋管深度应在2~6m间。
④控制好最后一次灌注量,保证混凝土灌至导墙顶部以下0.2∏)o⑤灌注完成后填写槽孔终孔成桩验收单。
三、特殊情况处理(一)地层漏浆1地层漏浆造孔时,遇地层漏浆,应迅速补充泥浆,并填入堵漏材料。
漏浆严重时应回填槽孔,待沉淀和稳定一定时间后重新造孔。
严禁一边漏浆,一边强行钻进。
堵漏材料可采取加大泥浆浓度,投入粘性土块或粘土泥球,以及在泥浆内渗水泥、砂或碎石等材料。
漏浆情况严重时,需回填槽孔,停止挖槽,并上报监理、业主、设计单位进行专题分析,研究可行方案后方可继续施工。
2.槽段坍塌施工中,为预防因地层的原因造成槽孔坍塌,可采取缩短槽段长度,加快施工进度,加大泥浆浓度,提高护壁能力等措施。
坍塌情况严重时,需回填槽孔,停止施工,并上报监理、业主、设计单位,重新对该施工工艺的可行性进行分析讨论。
3.不在粘土心墙中的应急处理措施成槽过程中,如果施工部位不在粘土心墙中,有可能出现漏浆或垮塌等现象。
(1)出现漏浆情况的应急处理措施:出现轻微漏浆时,可采用补浆和加大泥浆浓度的方法解决;出现较严重漏浆时,可加大泥浆浓度和粘度,加入竣甲基纤维素钠以改善泥浆的性能,或加入适量木屑、锯末和粘性土块等惰性材料封堵孔洞。
(2)出现垮塌情况的应急处理措施:若遇严重漏浆,采用上述办法仍然不能解决问题,造成槽段垮塌时,应立即采用粘土封填施工槽段,施工下一槽段,下一槽段可采用加大泥浆浓度,加快施工进度,快速完成本槽段的施工。
