九年级上册物理《电学作图》专题训练(附答案)

《电学作图》一、作图题1.请在虚线框中画出图所示电路的电路图．2.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。

3.根据图甲所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。

4.根据电路实物图画出电路图．5.请在方框内画出如图所示的实物电路的电路图．6.按照图1所示的电路图，将图2中各元件连接起来。

【用笔画线表示导线，导线不许交叉】7.如图中用笔画线代替导线，把灯L1、L2组成并联电路，要求开关S能同时控制灯L1和灯L2，用电流表测通过L2的电流。

8.如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图．9.在图中,要求用电流表测量灯泡中的电流,电压表测量灯泡的电压,、并联,变阻器调节的亮度,开关控制整个电路,将符合要求的电路图画在虚线框内,并将实物连接起来。

10.根据实物图画出电路图．11.请在图2方框内画出图1所示的电路图．12.在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键S后，灯L1、L2均能发光．13.按要求完成如图的实物图连接．要求：两灯串联，电压表测量L1两端的电压，电流表测量电路总电流．14.如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变通过小灯泡的电流，要求滑片向右滑动时灯泡变亮．按要求连接实物图并画出相应的电路图．15.请用铅笔代替导线，按图甲所示电路图连接图乙的实物电路．16.用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．17.请按照图1中的电路图将图2中的实物连成电路。

18.请根据图中所示的实物图，在方框内画出对应的电路图。

19.用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮。

20.请在虚线框中画出图所示电路的电路图。

中考物理《电学作图》专项练习题(含答案）学校:___________班级：___________姓名：___________考号：___________1.在虚线框内画出图中所示的实物图的电路图（要求标明L1和L2）。

2.如图所示，在虚线框内填入小灯泡L1和电表（电压表或电流表）的电路元件符号，使灯L1与L2串联，且开关S闭合后两灯均能发光，电表有示数。

3.如图所示电路，请在口中填入适当的电压表或电流表符号，使得开关S闭合后，两盏灯都能正常工作。

4.小红家卧室安装了两盏“220V 1W”的壁灯L1、L2和一个三孔插座，把它们正确地连接在家庭电路中，要求开关S只控制两盏电灯且都能正常发光。

（）5.某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。

用给出的元件符号画出符合要求的电路图。

6.两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，请在图中标出两磁极的极性及磁感线方向。

7.依据小磁针静止的指向（涂黑的一端为N极），在括号里标出电源的“+”极或“﹣”极。

8.根据通电螺线管的磁感线方向，请标出通电螺线管N极，并在括号中用“+”或“一”标出电流表的接线柱。

9.在如图根据静止小磁针的指向标出螺线管的N极，并画出螺线管的绕线。

10.通电螺线管通入如图所示的电流I，请标出其右端的磁极。

（填N或S）11.如图所示，请根据图中信息标出电源的正极，用箭头标出A点磁感线的方向。

12.请在图中标出小磁针静止时的N极，并标出C点的磁场方向。

13.图中，将插座和控制插座的开关正确接入家庭电路中。

14.如图所示，请将图中开关和灯泡用笔画线代替导线完成电路，要求在开关控制螺旋灯泡；并安装一个不受开关控制的三孔插座。

15.如图所示，虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．（）16.请将如图中的电灯、开关和插座接入家庭电路中，符合家庭用电。

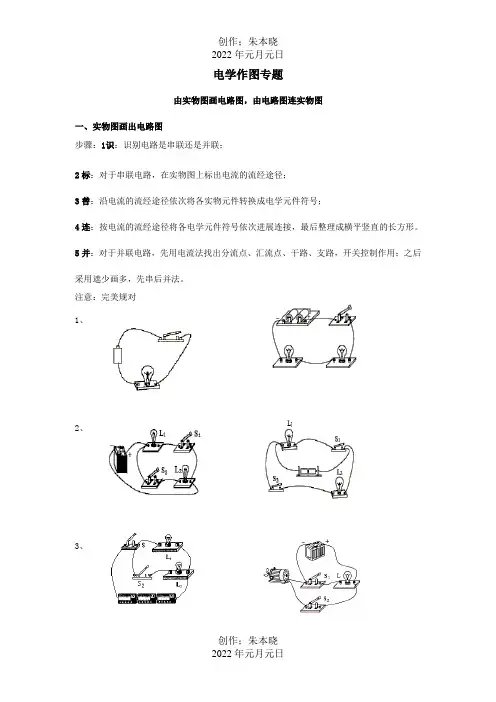

电学作图专题由实物图画电路图，由电路图连实物图一、实物图画出电路图步骤：1识：识别电路是串联还是并联；2标：对于串联电路，在实物图上标出电流的流经途径；3替：沿电流的流经途径依次将各实物元件转换成电学元件符号；4连：按电流的流经途径将各电学元件符号依次进展连接，最后整理成横平竖直的长方形。

5并：对于并联电路，先用电流法找出分流点、汇流点、干路、支路，开关控制作用；之后采用遮少画多，先串后并法。

注意：完美规对1、2、3、4、二、电路图连接实物图步骤：1识2标3连4并1、2、3、三、按要求设计电路图1、将以下图中电路元件连成并联电路，要求S1控制L1，S2控制L2，S控制L1和L2，先连接实物图，再画电路图。

2、游乐园里有一种游戏，铁棒在螺旋金属管里穿行，假设不小心让铁棒碰到金属管壁，灯会亮和铃会响。

小明经过观察发现，这套游戏装置除了小灯泡和电铃外还有两节电池，而铁棒和金属管可以看成是一个开关，请把你猜测的这套游戏装置的电路图画在方框内；并根据你猜测的电路图把以下图中的实物连接完好。

四、考虑题：1、要使灯L1和L2串联，那么关于1、2、3、4四个接线柱的连接正确的选项是( ),假设并联那么该。

2、现有两盏小灯泡、一只电铃、一只电池组、导线假设干，请按以下要求将元件符号填入图中适当的位置。

〔1〕按下开关S2、S3，电路中只有一盏灯亮，并且铃响；〔2〕按下开关S1、S2，电路中任何一盏灯都不亮；〔3〕按下开关S1、S3，电路中两盏中灯都亮。

3、请你根据图9甲所示的电路图,用笔画线代替导线,将图9乙中未连接好的器材连接起来(连线不能穿插)。

4、将图中的元件连成电路，要求：元件位置不挪动，电灯与电铃并联，两个开关分别控制电灯与电铃。

励志赠言经典语录精选句；挥动**，放飞梦想。

厚积薄发，一鸣惊人。

关于努力学习的语录。

自古以来就有许多文人留下如头悬梁锥刺股的经典的，而近代又有哪些经典的高中励志赠言出现呢?小编筛选了高中励志赠言句经典语录，看看是否有些帮助吧。

九年级上册物理电路作图题一、作图题（共20题；共145分）1.（2020·丹东）如图，用笔画线代替导线将图中实物连接起来。

要求：闭合开关后，使电磁铁的右端为N 极，并且当滑动变阻器的滑片P向右移动时，电磁铁的磁性增强。

2.（2020·天水）请根据图所示的实物图，画出对应的电路图．3.（2019·广东）（1）如图所示，拉杆式行李箱在拉力F的作用下静止在斜坡上，请画出行李箱受到的重力G的示意图，以及拉力F对O点的力臂L。

（2）如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。

（3）如图为某兴趣小组设计的电子秤简易电路图，R x是压敏电阻，阻值随所受压力的增大而减小，R0是定值电阻。

测量时，电压表V 的示数随所称量物体对压敏电阻的压力增大而增大。

请根据以上信息，在虚线框内将电路图补充完整。

4.（2019·陕西）图是“伏安法”测量小灯泡电功率的实物电路，用笔画线代替导线完成电路连接。

5.（2019·青岛）有一种声光自动控制的楼道灯，当有人走动发出声音时，电路接通灯亮，且只有夜晚天黑之后灯才能亮，白天无论发出多大的声音，灯也不亮。

如图，现有灯L、声控开关（有声音时开关闭合）和光控开关（光线暗时开关闭合），请设计并连接满足上述要求的电路。

6.（2019·南通）如图，带电小球A悬停于带同种电荷的球M正上方，请作出A受力的示意图．7.（2019·常州）常州汪芷瑶同学的专利《双手驾驶提醒装置》,可在汽车驾驶员双手脱离方向盘时发出警报,方向盘包裹气囊并通过导气管连接压力开关S1,压力开关S2置于坐垫内.压力开关受到压力时闭合,不受压力时断开.驾驶员坐在座椅上,当手握方向盘正常驾驶时灯亮、电铃不响;当双手脱离方向盘时,灯亮、电铃响请以笔画线完成电路连接8.（2019·兰州）请在图中用笔画线代替导线连接电路。

要求：两灯并联，开关S同时控制两盏灯泡。

精选全文完整版（可编辑修改）九年级物理电学作图作图专题含答案学校:___________姓名：___________班级：___________考号：___________一、作图题1．按家庭电路要求完成作图。

2．读数与作图(1)如图所示，所测物体的质量为__________g；(2)如图所示，请在图中画出小球所受力的示意图______________；(3)如图所示，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路______________。

3．作图：根据电路图连接实物图（____）4．在题图方框中画出对应的电路图完成下列作图。

5．作图：如图所示，按照家庭电路安全用电的要求连接电路．（____）6．按照题目要求作图：在图甲电路图中填上适当的电表符号，使之成为正确的电路（_____）7．作图：根据电路图连接实物图（________）8．完成下列作图（1）请将下列实物图对应的电路图画在右边的虚线框内（2）请按左边的电路图正确连接右边的实物图（电表都选用小量程）9．按要求完成作图，下图均在原图上改动一根导线，将要改动的导线打“×”，然后重新画出来。

(1)使开关S 只控制小灯泡L1。

(2)使开关S 控制所有小灯泡，且灯泡是并联连接。

10．按要求作图：（1）在图示电路的空缺处，分别填入一个电流表和一个电压表的元件符号，使得开关闭合时，两灯都发光．（____）（2）按照给出的电路图，将实物电路连接完整．（____）11．小雨同学想利用电源，灯泡1L 和2L ，开关1S 、2S 和3S ，滑动变阻器R ，设计如下电路：1S 为总开关，当1S 闭合时，①只闭合2S ，两盏灯都亮；②若只闭合3S ，只有2L 亮，且亮度可利用滑动变阻器R 调节．请你根据他的想法，帮助他设计符合要求的电路图．（________）12．设计一个家用电吹风机，要求：可单独吹冷风，也可吹热风，但不可只发热而不吹风；吹热风状态下，即使发热体烧坏了，吹风机也能工作：请在图中连线，设计符合要求的电路图。

物理九年级电学部分电路图专题练习（含答案）1．连接图中，一只灯泡的实物电路。

2．根据下面的实物电路在右边的方框内画出相应的电路图。

3．根据图的实物示意图，在右边虚线框内画出对应的电路图。

4．根据如图所示的实物连接图，在虚线框内画出对应的电路图并标明元件符号。

5．根据如图1所示的电路图，用笔画线代替导线，把图2的实物连接起来。

（要求导线不能交叉）6．用笔画线代替导线，按照电路图连接实物图。

7．将图中的实物对应的电路图画在虚线右边。

8．根据如图所示的实物电路，请你在方框内画出对应的电路图。

9．如图所示为一实物电路，请在虚线方框内画出对应的电路图。

10．根据如图所示的电路图，用笔画线代替导线，连接实物电路。

（要求导线不能交叉）11．根据如图所示的实物连线图，画出对应的电路图｡（要求连线要横平竖直，尽量使电路图简洁美观）｡12．如图电路有一根导线连接错误，请你在接错的导线上打“×”，用笔画代替导线画正确的连接导线。

13．根据实物图，在虚线框内画出电路图（要求标出L1，L2，S1，S2的位置）14．根据电路图连接电路，请用笔画线代替导线将图乙连好。

15．请根据图1的实物图在如图2方框内画出对应的电路图。

16．根据图所示的电路图连接实物图。

17．根据实物图画出相应的电路图。

18．根据图中所示的实物连接图，在右边的方框中画出电路图。

19．请根据电路图（如图所示），用笔画线代替导线把实物元件连接起来。

注意：实物图导线不得交叉。

20．请你在方框内画出实物图的电路图。

21．按照图甲的电路图，用笔画线表示导线，把图乙中的实物连接起来。

22．根据如图所示的实物连线图，在虚线框中画出对应的电路图。

（要求连线横平竖直，尽量使电路图简洁美观）23．按如图所示的实物连接图，在方框内画出相应的电路图。

24．画出该实物电路严格对应的电路图。

25．根据左边的电路图，连接右边的实物图。

26．根据如图甲所示的电路图，用笔画线代替导线将图乙中的实物连接起来。

中考物理专题训练---电学作图题分析电学作图题主要涉及以下几种类型：（1）根据电路图将实物图补充完整；（2）根据电路图连接实物图；（3）根据实物图画电路图；（4）根据题目要求纠正实物连接错误，并画出正确电路图；（5）纠正实物电路连接错误；（6）根据题目提供的电阻组成新的阻值的电阻；（7）根据题目要求和所给的实验器材，设计实验电路，并根据设计的电路连接实物图；（8）黑盒子问题；（9）家庭电路连接问题。

根据电路图将实物图补充完整1.（重庆市）在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、一个开关、电压为6V 的电源、额定电压为 3.8V 额定功率小于2W 的小灯泡和一个标有“20Ω 1.5A ”的滑动变阻器，设计了如图甲所示的电路图。

请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（连线不得交叉）S 分析：这是一道根据电路图，实物电路部分连接，需要根据给定的实验电路A LP图将实物电路补充完整的题。

依据电路图，从电源的正极出发将电路中的元件R顺次连接：电源正极→开关→滑动变阻器→小灯泡→电流表→电源负极顺次连V甲接，最后将电压表并联在小灯泡的两端。

连接电路时注意（1）电流要从电流表的正接线柱流入，负接线柱流出。

（2）电压表并联在小灯泡的两端。

（3）在补充电路实物连接时注意电流表量程的选择。

由于小灯泡的额定电压为 3.8V，额定功率小P 2W于2 W，根据P=IU 可得I= = =0.526A ，小灯泡正常发光时电路中电流小于0.526A ，所以电流表的U 3.8V量程选择0—0.6A 。

（4）滑动变阻器接入电路时选择“一上一下”两个接线柱。

由于滑动变阻器已有上边一个接线柱D与小灯泡连接，所以与开关相连接选择滑动变阻器下边的接线柱 A 或B。

解答如图丙所示。

+ -+ -C PD C P DA BA B丙乙2.（山西省）如图甲是小明画出的实验电路图，请你根据电路图用笔画线代替导线，帮他将图乙中未完成的电路连接好，要求：电流表、电压表选择合适的量程；滑动变阻器的滑片P 向右滑动时，连入电路的阻值变小；导线不能交叉。

《电学》作图练习题一、作图题1.请在如图的方框内设计一个伏安法测小灯泡电功率的电路图，并将实物图连接完整。

小灯泡额定电压为，电路阻约2.在图中请用笔画线代替导线，将图中的电灯、开关和配有保险丝的插座接入家庭电路中。

3.如图所示，开关闭合后，位于螺线管附近的小磁针N极指向下，请在螺线管上画出导线的绕向。

4.按照图1所示的电路图，将图2中各元件连接起来。

【用笔画线表示导线，导线不许交叉】5.请在虚线框中画出图所示电路的电路图．6.试根据实物图画出它的电路图，并在图上标出、、、、。

7.根据实物图画出电路图．8.在图中，要求用电流表测量灯泡中的电流，电压表测量灯泡的电压，、并联，变阻器调节的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来。

9.请用笔画线表示导线，将图中的卡口电灯、开关和插座插座准备接大功率用电器接入家庭电路中。

10.如图甲所示是小明常用的一个插线板，他在使用中发现，插线板的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压。

根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。

11.声控开关在接收到一定响度的声音时会自动闭合一段时间。

某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进入，灯泡都能接通电源发光。

请按题意将图中的电路连接完整。

12.请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。

13.请用铅笔代替导线，按图甲所示电路图连接图乙的实物电路．14.在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键S后，灯、均能发光．15.按照如图所示的电路图，把图中的电路元器件连接起来．16.按要求完成如图的实物图连接．要求：两灯串联，电压表测量两端的电压，电流表测量电路总电流．17.如图中用笔画线代替导线，把灯、组成并联电路，要求开关S能同时控制灯和灯，用电流表测通过的电流。

中考物理电学作图专题1．如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。

2．请按图甲所示的电路图，将图乙中的实物电路，用笔画线代替导线完成电路连接。

（连接时导线不交叉）3．在如图所示电路的“O”内填上适当的电表符号。

要求：当开关S闭合时，电路连接正确。

4．请用笔画线代替导线，按照安全用电的要求，将图中的电灯、控制电灯的开关及插座接入家庭电路中。

5．如图所示，两灯泡的额定电压均为220V。

当开关闭合后，两灯泡都正常发光，且插座不受开关控制，请将电路连接完整。

6．请用笔面线表示导线，将图中的电灯和开关正确接入家庭电路中。

7．请在图中以笔画线添加一根导线，使灯L1与灯L2并联。

8．（2021·广西百色·统考中考真题）根据安全用电原则将图中的节能灯和开关接入照明电路。

9．如图所示，螺线管与电源、开关S组成闭合回路。

在螺线管下方的地面上放有一条形磁体，开关S闭合瞬间，该条形磁体突然向上运动。

请在图中标出电源左端的极性、闭合开关后通电螺线管中的电流方向、螺线管下端的磁极极性和螺线管左侧P点磁感线的方向。

10．（1）如图（a）所示，一束光斜射向玻璃砖，并穿过玻璃砖。

画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）；（2）如图（b）所示为一根“”形杠杆，O为支点，左端悬挂一重物M，现要在A端施加一个最小的力，使M在图示位置保持平衡。

某同学在A点画出了最小力F 的示意图，请对该同学的作图结果予以评价（用作图方式体现）；（3）如图（c）所示，根据小磁针的指向，用物理符号标出螺线管左端和电源左端极性。

11．如图所示，只闭合开关S1，风扇M工作；只闭合开关S2，灯泡和风扇M都不工作；同时闭合开关S1、S2，灯泡和风扇M都工作。

请把电路连接完整。

12．图是测量小灯泡电阻阻值的实物电路图，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连接方式。

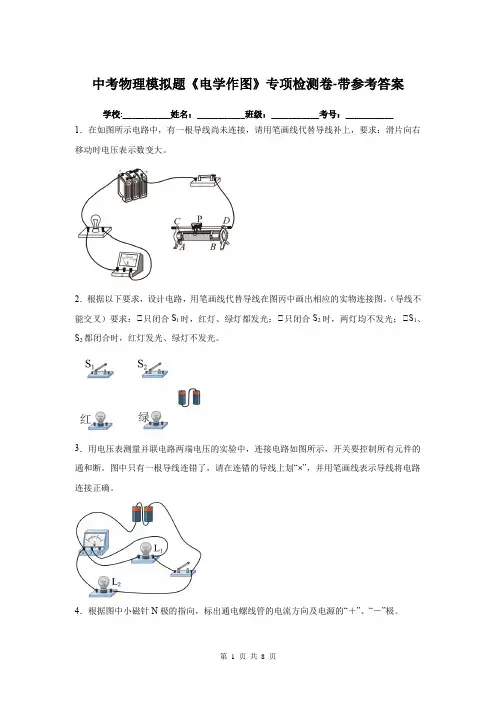

中考物理模拟题《电学作图》专项检测卷-带参考答案学校:___________姓名：___________班级：___________考号：___________1．在如图所示电路中，有一根导线尚未连接，请用笔画线代替导线补上，要求：滑片向右移动时电压表示数变大。

2．根据以下要求，设计电路，用笔画线代替导线在图丙中画出相应的实物连接图。

（导线不能交叉）要求：①只闭合S1时，红灯、绿灯都发光；①只闭合S2时，两灯均不发光；①S1、S2都闭合时，红灯发光、绿灯不发光。

3．用电压表测量并联电路两端电压的实验中，连接电路如图所示，开关要控制所有元件的通和断。

图中只有一根导线连错了，请在连错的导线上划“×”，并用笔画线表示导线将电路连接正确。

4．根据图中小磁针N极的指向，标出通电螺线管的电流方向及电源的“＋”、“－”极。

5．请根据图中的实物电路连接情况，在方框中画出的相应的电路图。

6．请用笔画线代替导线将下图中的开关、灯泡和插座接入家庭电路中，要求开关控制螺口灯泡，三孔插座单独使用。

7．请在图中标出小磁针静止时的N极，并用箭头标出通电螺线管外部一条磁感线的方向。

8．将一条形磁铁靠近通电螺线管时，它们互相吸引（如图所示），请画出螺线管的绕线。

9．如甲所示是一个带有开关的插座，开关闭合时，插孔提供工作电压；开关断开时，插孔不能提供工作电压。

请在图乙中画出开关和插孔的连接方式，并将其正确接入家庭电路中。

10．如图所示，是测量电阻R x阻值的电路图，请在图中补充电流表和电压表。

11．根据如图所示的电路实物图，在虚线框内画出对应的电路图。

12．请根据图1的实物图在如图2方框内画出对应的电路图。

13．一块木板上装有红灯泡电铃各一个，板上还装有电池组，如图所示。

现将这块木板装在学校的传达室里，使值班人员从铃声和灯光的信号中，辨别是前门来客按开关，还是后门来客按开关。

请设计电路并在实物图中连线。

（注：AB为电铃的两个接线柱）14．根据左边的电路图连接右边的实物图，其中被测电阻的阻值约为5Ω。

中考物理总复习《电学作图》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________1. (2023•甘南州)请根据图所示的实物图,画出对应的电路图。

2. (2023•赤峰)根据如图实物电路,画出对应的电路图。

3. (2023·广东封开)小明要测量图中灯L2的电压,请用笔画线代替导线完成电路.4. (2023秋·山西临汾)冬季洗头后,用电吹风机可以很快吹干头发.请在右侧空白处画出电吹风的设计电路图.(电热丝用电阻符号代替)5. (2023•上海)在如图所示电路的〇里填上适当的电表符号。

要求:闭合开关S,各电路元件均能正常工作。

6. (2023淮滨一中模拟)如图所示,用笔画线代替导线,将图中元件连接成串联电路,要求:电压表测量灯泡两端的电压,滑动变阻器向右滑动小灯变亮.7. (2023秋·宁夏固原)如图为电学实验的实物连线图,请在虚线框中画出对应的电路图。

8. (2023•湘西州)请用笔画线表示导线,将电压表连入实物图中,使电压表能够测量小灯泡两端的电压大小,要求电压表选用3V的量程。

9. (2023九上·佛山月考)如图的电路,有两根导线尚未连接,请用笔画线代替导线补上,要求电压表能测量灯泡两端的电压,滑动变阻器能调节灯泡的亮度。

10. (2023·山东济宁)家庭的卫生间一般都要安装照明灯和换气扇(用表示).使用时,有时需要各自独立工作,有时需要同时工作,请你在图的虚线框中画出符合上述要求的电路图.11. (2023·陕西渭南)如图所示的电路中A、B、C、D是四个接线柱。

请用笔画线代替导线连接相应的接线柱,使灯L1、L2并联,要求:连线横平竖直,规范画出完整电路图。

12. (2023·山东济宁)如图中,请在两个虚线框内选填“电源”和“开关”的符号,使开关都闭合时两灯组成并联电路,并使电路中的电流方向如图中箭头所示.13. (2023·广东梅州)请将电源、电流表,电压表三个元件的符号填入下图电路的虚线框内,并将电路补充完整.要求:开关S闭合后,电流方向如图所示,移动滑动变阻器的滑片P,小灯泡L变亮时,电压表的示数变小.14. (2023•贵阳)如图所示是未完成连接的实物电路,请用笔画线代替导线完成该电路连接。

九年级物理电学作图专题练习（含答案解析）1.如图所示，两个悬挂着的带相同电荷的小球A和B处于静止，请画出小球A所受到的力的示意图。

2.画出图中带电球B受到带电球A的作用力的示意图F．3.一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触.请画出小球受力示意图．4.如图是一种温度自动报警器的原理图，制作______ (填“酒精”、“煤油”或“水银”)温度计时插入一段金属丝，当温度达到金属丝下端所指的温度时，电磁铁具有______ ，将衔铁吸引过来，使电铃发出报警信号.请你根据图中电磁铁的极性，标出控制电路中电源的“+、−”极．5.一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触.请画出小球受力示意图．6.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2．7.请在虚线框中画出图所示电路的电路图．8.根据电路图画出实物图，注意连线不要交叉．9.请在方框内画出如图所示的实物电路的电路图．10.按照图1所示的电路图，将图2中各元件连接起来.【用笔画线表示导线，导线不许交叉】11.根据图甲所示的电路图，用笔画线代替导线，连接实物电路(要求导线不能交叉)．12.在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上.补上后要求：闭合电键S后，灯L1、L2均能发光．13.根据电路实物图画出电路图．14.用笔画代替导线完成图中电路的实物连接.要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．15.将图中的实物连成实物图.要求：L1与L2并联，电流表测电路中总电流，电压表只测灯L2两端电压，滑动变阻器只用于改变灯L2的亮度，并且滑片左移时灯L2变亮．16.根据实物图画出电路图．17.如图所示，根据电路图完成实物图．18.如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图．19.按要求完成如图的实物图连接.要求：两灯串联，电压表测量L1两端的电压．20.根据图中的电流方向，分别在方框中填入电流表或电池使两灯都发光．21.在图中，要求用电流表测量灯泡L2中的电流(0.3A)，电压表测量灯泡L1的电压，L1、L2并联，变阻器调节L1的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来．22.如图所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零．23.如图中用笔画线代替导线，把灯L1、L2组成并联电路，要求开关S能同时控制灯L1和灯L2，用电流表测通过L2的电流．24.根据图1所示的电路图，连接图2的实物图.(要求连线不得交叉)25.按照如图所示的电路图，把图中的电路元器件连接起来．26.根据实物图，在右侧空白处画出电路图．27.如图所示，灯L1与L2并联，电路中电流方向如箭头所示.试根据电流方向在图中的虚线方框中填上电池或开关的符号，使电路连接符合要求．28.用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮．29.请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。

初中物理“电路作图”专项练习班级考号姓名总分1．如图是“伏安法”测量小灯泡电功率的实物图,用笔画线代替导线完成电路连接.2．如图所示是“测量小灯泡电功率”的实物电路,小灯泡的额定电压是3.8 V,请用笔画线代替导线完成电路连接.3．如图所示为某同学测小灯泡电功率的实物电路，请用笔画线代替导线将电路连接完整.4．如图所示是探究电流与电压关系的电路,请你以笔画线代替导线,完成实物连接（要求:滑动变阻器接入电路中的阻值最大).5．根据图甲,用笔画线代替导线,将图乙实物电路连接完整.6．如图所示是研究并联电路电流规律的实验.请完成实物电路的连接(其中.④分别测通过R,R,的电流，测干路中的电流).7．请你把图示中的实物电路图改画成电路图.8.电冰箱的压缩机和冷藏室内的照明小灯泡工作时互不影响,压缩机由温控开关控制,灯泡由门控开关控制.请在图中用笔画线连接好电冰箱的工作电路图.附：参考答案1．如图是“伏安法”测量小灯泡电功率的实物图,用笔画线代替导线完成电路连接.2．如图所示是“测量小灯泡电功率”的实物电路,小灯泡的额定电压是3.8 V,请用笔画线代替导线完成电路连接.3．如图所示为某同学测小灯泡电功率的实物电路，请用笔画线代替导线将电路连接完整.4．如图所示是探究电流与电压关系的电路,请你以笔画线代替导线,完成实物连接（要求:滑动变阻器接入电路中的阻值最大).5．根据图甲,用笔画线代替导线,将图乙实物电路连接完整.6．如图所示是研究并联电路电流规律的实验.请完成实物电路的连接(其中.④分别测通过R,R,的电流，测干路中的电流).7．请你把图示中的实物电路图改画成电路图.8.电冰箱的压缩机和冷藏室内的照明小灯泡工作时互不影响,压缩机由温控开关控制,灯泡由门控开关控制.请在图中用笔画线连接好电冰箱的工作电路图.。

中考物理模拟题《电学作图》专项检测卷(附参考答案）学校:___________班级：___________姓名：___________考号：___________1．如图所示，为某种调光型台灯中使用的电位器示意图，P为旋片（相当于一根电阻丝）上的位置，A、C分别连在碳膜两端。

用笔画线代替导线，要求顺时针转动旋钮可使灯泡亮度增加。

2．小明和小华一起探究电流与电阻的关系。

请用笔画线代替导线将图中的电路补充完整，使滑动变阻器的滑片向左移动时电阻减小。

3．在图所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：闭合开关S后，小灯发光，当滑动变阻器的滑片向右移动时，小灯亮度不变，电流表的示数变大。

4．如图所示，电压表和电流表分别测量灯泡两端的电压和通过它的电流，滑动变阻器的滑片向左滑动时，灯变亮，且灯通过的最大电流为0.5A。

请你用笔画线代替导线将电路中缺少的三条导线补全。

5．按如图甲所示的电路图，连接图乙所示的实物图，使滑动变阻器的滑片P向左移动过程中，灯泡变亮。

6．如图所示，请按要求连接实物图。

要求：开关控制整个电路，电流表测灯泡L的电流，电压表测灯泡L的电压，滑动变阻器滑片向右移动，灯泡L变亮。

7．把电路连接完整，要求：两灯并联，电压表测量灯L1两端的电压。

8．在虚线框内连接上滑动变阻器，在A、B、C三点中选择两点连入电压表。

要求：闭合开关后，滑片向左移动时，电流表示数变小，但电压表示数不变。

9．如图所示，请分别在圆圈和虚线框中填上适合元件电表符号，完成电路图，要求灯的亮度可调节。

10．如图所示电路中电源电压为3V，请用笔画代替导线将电路连接完整，要求：L1，L2串联，电流表测量电路中的电流，电压表测量灯泡L2两端的电压。

11．如图是测量小灯泡（2.5V，0.3A）电功率的电路，请你把实物电路连接完整，要求向右移动滑动变阻器的滑片电阻变大。

12．如图，请在下面“〇”内填入合适的电压表或电流表，闭合开关用电器都能正常工作。

1．(2019·青岛)有一种声光自动控制的楼道灯，当有人走动发出声音时，电路接通灯亮，且只有夜晚天黑之后灯才能亮，白天无论发出多大的声音，灯也不亮。

如图，现有灯L、声控开关S 声（有声音时开关闭合）和光控开关S 光（光线暗时开关闭合），请设计并连接满足上述要求的电路。

【答案】【解析】当有人走动发出声音时，电路接通灯亮，且只有夜晚天黑之后灯才能亮，说明只有声控开关和光控开关都闭合时灯才发光，否则不亮，这说明两开关应串联。

在家庭电路中，为用全安全，开关应控制火线。

2.（2019·桂林）为使电路正常工作，请在图12中恰当位置填入电流表或电压表。

【答案】【解析】如果中间圆圈填入的是电流表，电流表内阻很小，分析电路时可看作一根导线，将会把滑动变阻器短路，因此中间圆圈因填入电压表，右边圆圈填入电流表。

3.（2019·无锡）请在图中的电路图中补画一根导线，使卧室灯L1和客厅灯L2都能独立工作。

【答案】【解析】要使卧室灯L1和客厅灯L2能独立工作，两灯需要并联；图中已将开关接在火线和灯之间，经过灯后共同接到零线上，如图所示。

4．(2019·陕西)图是“伏安法”测量小灯泡电功率的实物电路，用笔画线代替导线完成电路连接。

【答案】【解析】滑动变阻器接法是一上一下，所以从开关的右侧接线柱连接到A或B接线柱均可，而电压表要测小灯泡两端的电压，必须与小灯泡并联，所以把小灯泡的左侧接线柱与电压表的负接线柱相连。

5．(2019·上海)在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。

补上后要求：闭合电键S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不变，电流表的示数变小。

【答案】【解析】根据向右移动滑动变阻器的滑片P，小灯泡L亮度不变确定灯泡与变阻器的连接方式，由电流表示数变小确定变阻器的接线情况。

由题知，闭合电键S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不变，说明变阻器与灯泡在工作时互不影响；因为并联电路中各支路互不影响，所以变阻器与灯泡应并联；向右移动滑片P，电流表示数变小，说明变阻器连入电路的阻值变大，故应将变阻器的左下接线柱接入电路中，且图中灯泡与电流表的0.6接线柱相连，所以电流表应测干路电流。
